MANUAL DE UTILIZADOR BDST36 BLACK & DECKER

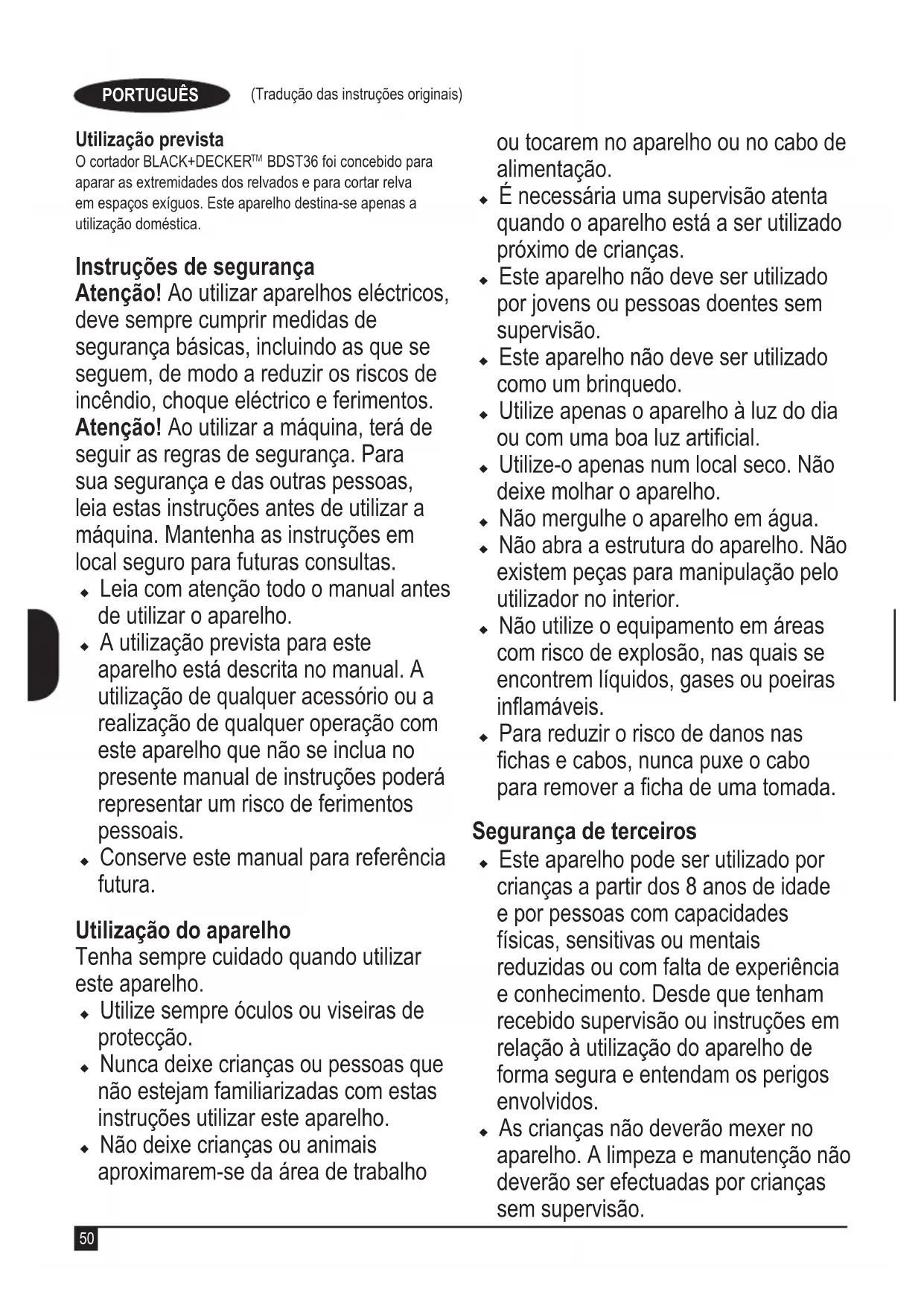

O cortador BLACK+DECKER™ BDST36 foi concebido para aparar as extremidades dos relevados e para cortar relva em espaços exíguos. Este aparelho destina-se apenas a utilização doméstica.

Instruções de segurança

Atenção! Ao utilizar aparelhos eléctricos, deve sempre cumprir medidas de segurança básicas, incluindo as que se seguem, de modo a reduzir os riscos de incêndio, choque eléctrico e ferimentos.

Atenção! Ao utilizar a máquina, terá de seguir as regras de segurança. Para sua segurança e das outras pessoas, leia estas instruções antes de utilizar a máquina. Mantenha as instruções em local seguro para futuras consultas.

• Leia com atenção todo o manual antes de utilizar o aparelho.
• A utilização prevista para este aparelho está descrita no manual. A utilização de qualquer acessório ou a realização de qualquer operação com este aparelho que não se inclua no presente manual de instruções poderá representar um risco de ferimentos pessoais.
• Conserve este manual para referência futura.

Utilização do aparelho

Tenha sempre cuidado quando utilizar este aparelho.

• Utilize sempre óculos ou viseiras de protecção.
• Nunca deixe crianças ou pessoas que não estejam familiarizadas com estas instruções utilizar este aparelho.
• Não deixe crianças ou animais aproximarem-se da área de trabalho

ou tocarem no aparelho ou no cabo de alimentação.

• É necessária uma supervisão atenta quando o aparelho está a ser utilizado próximo de crianças.
• Este aparelho não deve ser utilizado por jovens ou pessoas doentes sem supervisão.
• Este aparelho não deve ser utilizado como um brinquedo.
• Utilize apenas o aparelho à luz do dia ou com uma boa luz artificial.
• Utilize-o apenas num local seco. Não deixe molhar o aparelho.
• Não mergulhe o aparelho em água.
• Não abra a estrutura do aparelho. Não existem peças para manipulação pelo utilizador no interior.
• Não utilize o equipamento em áreas com risco de explosão, nas quais se encontrem líquidos, gases ou poeiras inflamáveis.
  Para reduzir o risco de danos nas fichas e cabos, nunca puxe o cabo para remover a ficha de uma tomada.

Segurança de terceiros

• Este aparelho pode ser utilizado por crianças a partir dos 8 anos de idade e por pessoas com capacidades físicas, sensitivas ou mentais reduzidas ou com falta de experiência e conhecimento. Desde que tenham recebido supervisão ou instruções em relação à utilização do aparelho de forma segura e entendam os perigos envolvidos.
• As crianças não deverão mexer no aparelho. A limpeza e manutenção não deverão ser efectuadas por crianças sem supervisão.

Riscos residuais.

Podem surgir riscos residuais adicionais durante a utilização da ferramenta que poderão não constar nos avisos de segurança incluídos. Estes riscos podem resultar de má utilização, uso prolongado, etc.

Mesmo com a aplicação dos regulamentos de segurança relevantes e com a implementação de dispositivos de segurança, alguns riscos residuais não podem ser evitados. Incluem:

• ferimentos causados pelo contacto com peças em rotação/movimento.
• ferimentos causados durante a troca de peças, lâminas ou acessórios.
• ferimentos causados pela utilização prolongada de uma ferramenta. Quando utilizar uma ferramenta por períodos prolongados, faça intervalos regulares.
• Diminuição da audição.
• Problemas de saúde causados pela inalação de poeiras resultantes da utilização da ferramenta (exemplo: trabalhos em madeira, especialmente carvalho, faia e MDF).

Após a utilização

• Quando não for utilizado, o aparelho deve ser guardado num local seco e com boa ventilação, fora do alcance das crianças.
• As crianças não devem ter acesso a aparelhos armazenados.
• Quando o aparelho for guardado ou transportado num veículo, deverá ser colocado na bagageira ou fixo de forma a evitar o movimento devido a alterações súbitas na velocidade ou direcção.

Inspecção e reparações

• Antes da utilização, verifique a existência de peças danificadas ou avariadas no aparelho. Verifique se existem peças partidas e quaisquer outras situações que possam afectar o bom funcionamento.
• Não utilize este aparelho se alguma das suas peças estiver danificada ou avariada.
• Mande reparar ou substituir quaisquer peças danificadas ou avariadas por um agente de reparação autorizado.
• Nunca tente retirar ou substituir quaisquer peças que não as especificadas neste manual.

Utilizar um cabo de extensão

Utilize sempre um cabo de extensão aprovado e adequado para a potência deste aparelho (ver dados técnicos). O cabo de extensão deve ser adequado para utilização ao ar livre e marcado em conformidade. Poderá utilizar um cabo de extensão HO5VV-F de 1,5 mm² com uma extensão máxima 30 m, sem redução do desempenho do aparelho. Antes da utilização, verifique se o cabo de extensão apresenta sinais de envelhecimento, danos ou desgaste. Substitua o cabo de extensão se este se encontrar danificado ou avariado. Quando utilizar um enrolador de cabo, desenrole sempre o cabo completo.

Instruções de segurança adicionais para cortadores de relva

Atenção! Os elementos de corte continuarão a rodar após o motor ter sido desligado.

• Familiarize-se com os controlos e a utilização adequada da máquina.
• Antes da utilização, verifique se o cabo de alimentação e a extensão eléctrica apresentam sinais de corrosão, danos ou desgaste. Se um cabo se danificar durante a utilização, desligue de imediato o aparelho da fonte de alimentação eléctrica. NÃO TOQUE NO CABO DE ALIMENTAÇÃO ANTES DE DESLIGAR A FONTE DE ALIMENTAÇÃO ELÉCTRICA.
• Não utilize o aparelho se os cabos se encontrarem danificados ou apresentarem desgaste.
• Use botas ou sapatos reforçados para proteger os pés.
• Use calças compridas para proteger as pernas.
• Antes de utilizar o aparelho, verifique se o percurso de corte não tem paus, pedras, cabos e outros obstáculos.
• Utilize sempre o aparelho na posição vertical, com a linha de corte junto ao chão. Nunca ligue o aparelho noutra posição.
• Ao utilizar o aparelho, desloque-se lentamente. A relva acabada de cortar está molhada e escorregadia.
• Não trabalhe em declives. Trabalhe ao longo dos declives, e nunca em sentido ascendente ou descendente.
• Nunca atravesse caminhos de gravilha ou estradas com o aparelho em funcionamento.
• Nunca toque na linha de corte com o aparelho em funcionamento.

• Não pouse o aparelho até a linha de corte parar completamente.

• Utilize sempre o tipo adequado de linha de corte. Nunca utilize linhas de corte metálicas nem linha de pesca.

• Tenha cuidado para não tocar na lâmina da linha de corte.
• Certifique-se sempre de que o cabo de alimentação se encontra afastado da linha de corte. Tenha sempre presente a posição do cabo.
• Mantenha sempre as mãos e os pés afastados da linha de corte, especialmente ao ligar o motor.
• Antes de utilizar o aparelho e depois de qualquer impacto, procure sinais de desgaste ou peças danificadas e repare-as conforme necessário.
• Nunca utilize o aparelho com protecções danificadas ou sem protecções.
• Tenha cuidado para que nenhum dispositivo montado no aparelho corte o filamento da linha. Depois de estender uma nova linha de corte, volte sempre a colocar a máquina na posição normal de funcionamento antes de a ligar.
• Certifique-se sempre de que as ranhuras de ventilação se encontram livres de detritos.
• Não utilize o cortador de relvados (cortador de extremidades) se os cabos se encontrarem danificados ou apresentarem sinais de desgaste.
• Mantenha os cabos de extensão afastados dos elementos de corte.

Rótulos do aparelho

A ferramenta apresenta os seguintes símbolos de aviso juntamente com o código de data:

Antes de utilizar o aparelho, leia o manual.

Utilize óculos ou viseiras de protecção quando utilizar este aparelho.

Utilize protecções auditivas adequadas ao utilizar o aparelho.

Remova sempre a ficha da tomada antes de inspeccionar o cabo danificado. Tenha o cuidado de não utilizar o cortador caso o cabo se encontre danificado.

Esteja atento à projecção de objectos. Mantenha as pessoas afastadas da área de corte.

Não exponha o aparelho à chuva ou humidade elevada.

Potência sonora garantida pela Directiva 2000/14/CE.

Segurança eléctrica

Este aparelho tem um isolamento duplo e, por isso, não é necessário um fio de terra. Verifique sempre se a fonte de alimentação corresponde à tensão indicada na placa de especificações.

- Se o cabo de alimentação estiver danificado, terá de ser substituído pelo fabricante ou por um centro de assistência autorizado

BLACK+DECKER para evitar acidentes.

- A segurança eléctrica pode ser melhorada mediante a utilização de um Dispositivo de Corrente Residual (RCD) de alta sensibilidade (30 mA).

Características

Este aparelho inclui algumas ou todas as seguintes funções:

1. Interruptor para ligar/desligar
2. Manípulo
3. Grampo de cabo
4. Entrada de potência
5. Manípulo secundário
6. Protecção
7. Lâmina da linha de corte
8. Linha de corte
9. Compartimento do cilindro
10. Cabeça

Montagem

Atenção! Antes da montagem, certifique-se de que a ferramenta está desligada e que não está ligada à corrente eléctrica.

Montagem do manípulo secundário (fig. A)

• Faça deslizar o manípulo secundário (5) em direcção ao manípulo principal (2) no sentido vertical.
  ◆ Prenda o manipulo secundário na respectiva posição com os dois parafusos (19) fornecidos.

Fixação da protecção (fig. B)

♦ Coloque a protecção na ferramenta, conforme mostrado.
- Prima a protecção (6) com firmeza até encaixar na respectiva posição.
◆ Fixe a protecção com o parafuso (11).

Atenção! Nunca utilize a ferramenta sem que a protecção se encontre correctamente montada.

Libertação da linha de corte

Durante o transporte, a linha de corte encontra-se colada com fita adesiva ao compartimento do cilindro.

♦ Remova a fita adesiva que prende a linha de corte (8) ao compartimento do cilindro (9).

Ligação da ferramenta à corrente eléctrica (fig. C)

• Ligue a ficha fêmea de um cabo de extensão adequado à entrada de potência (4).
  ◆ Enrole o cabo no grampo de cabo (3).
• Introduza o cabo de alimentação na tomada eléctrica.

Atenção! O cabo de extensão deve ser adequado para utilização ao ar livre.

Utilização

Atenção! Deixe a ferramenta funcionar ao seu próprio ritmo. Não a sobrecarregue.

Ligar e desligar

Para ligar a ferramenta, prima a alavanca do gatilho (1).
Para desligar o aparelho, solte a alavanca do gatilho.
Atenção! Nunca tente bloquear a alavanca do gatilho na posição de ligado.

Sugestões para uma utilização ideal

Gerais

Para obter os melhores resultados de corte, corte apenas relva seca.

Podar

◆ Segure na ferramenta conforme indicado na fig. D.
- Faça oscilar suavemente o cortador de um lado para o outro.
- Ao cortar relva crescida, trabalhe por fases a partir do topo. Efectue pequenos cortes.
- Mantenha a ferramenta afastada dos objectos duros e plantas delicadas.
A linha de corte apresentará um desgaste mais rápido e necessitará de ser substituída se o corte for efectuado ao longo de passeios ou outras superfícies abrasivas ou se cortar ervas mais duras.
- Ao utilizar o cortador, o comprimento da corda diminuirá com o desgaste. Bata suavemente com a unidade em funcionamento no chão para alimentar a linha.
◆ Se a ferramenta perder velocidade, reduza a carga.

Montagem de um novo cilindro de linha de corte (fig. E - F)

Os cilindros de linha de corte sobressalentes encontram-se disponíveis no seu revendedor BLACK+DECKER (cat. n°. A6226).

• Mantenha as patilhas (12) premidas e remova a tampa do cilindro (13) do compartimento (9).
• Remova o cilindro vazio (14) do compartimento do cilindro.

• Remova a erva e poeiras da tampa do cilindro e do compartimento.

• Pegue no novo cilindro e desenrole aproximadamente 10 cm de linha de corte.
  ◆ Carregue a linha de corte através do ilhó (15).
  Empurre o cilindro para o eixo de transmissão (16) e rode-o ligeiramente até encaixar. Certifique-se de que a linha de corte não fica presa sob o cilindro e de que 10 cm de linha de corte saem do compartimento.

• Alinhe as patilhas (12) da tampa do cilindro com os orifícios do compartimento (15).
  Empurre a tampa em direcção ao compartimento até encaixar de forma firme na posição respectiva.

Atenção! Se a linha de corte ultrapassar a lâmina de corte (7), corte-a para que chegue apenas até à lâmina.

Enrolar uma nova linha de corte num cilindro vazio (fig. G - I)

Poderá enrolar uma nova linha de corte num cilindro vazio.

Os pacotes sobressalentes de linha de corte encontram-se disponíveis no seu revendedor BLACK+DECKER [cat. n°.

A6170 (25 m), A6046 (37,5 m) e A6171 (40 m)].

• Remova o cilindro vazio da ferramenta, conforme descrito acima.
• Remova do cilindro a linha de corte que eventualmente sobrar.
• Carregue 2 cm de linha de corte através de um dos orifícios (17) do cilindro, conforme apresentado.
• Enrole a linha de corte no cilindro, no sentido da seta (18). Certifique-se de que enrola a linha de forma ordenada, por camadas. Não cruze a linha.
• Deixe a linha sair aproximadamente 10 cm do cilindro e segure-a com um dedo para a manter no lugar.
  ♦ Prossiga conforme descrito acima para montar o cilindro na ferramenta.

Atenção! Utilize sempre o tipo de linha de corte BLACK+DECKER adequado.

Substituição da ficha de alimentação (apenas Reino Unido e Irlanda)

Se for necessário encaixar uma nova ficha de alimentação:

◆ Elimine com segurança a ficha antiga.
◆ Ligue o cabo castanho ao terminal activo na nova ficha.
◆ Ligue o cabo azul ao terminal neutro.

Atenção! Não é necessário efectuar qualquer ligação ao terminal de terra. Siga as instruções de montagem fornecidas com fichas de boa qualidade. Fusível recomendado: 5 A.

Resolução de problemas

Se achar que a sua ferramenta não está a funcionar correctamente, siga as instruções abaixo. Se não conseguir resolver o problema, contacte o agente de reparação BLACK+DECKER local.

Atenção! Antes de continuar, desligue a ferramenta.

A ferramenta está lenta

• Verifique se o compartimento do cilindro pode rodar livremente. Se necessário, limpe-o cuidadosamente.
• Certifique-se de que não saem do compartimento do cilindro mais de 11 cm da linha de corte. Caso contrário, corte-a para que chegue apenas até à lâmina da linha de corte.

Se a alimentação do batente não funcionar

• Mantenha as patilhas premidas e remova a tampa do cilindro do compartimento.
• Puxe a linha de corte até que saiam 11 cm do compartimento. Se a linha de corte restante no cilindro for insuficiente, instale um novo cilindro de linha de corte conforme explicado acima.
• Alinhe as patilhas da tampa do cilindro com os recortes do compartimento.
  ◆ Empurre a tampa em direcção ao compartimento até encaixar de forma firme na posição respectiva.
• Se a linha de corte ultrapassar a lâmina de corte, corte-a para que chegue apenas até à lâmina.

Se a alimentação do batente ainda não funcionar ou o cilindro estiver encravado, experimente as seguintes sugestões:

• Limpe cuidadosamente a tampa do cilindro e o compartimento.
• Remova o cilindro e verifique se a mola se encontra na respectiva posição.
• Remova o cilindro e desenrole a linha de corte. Em seguida volte a enrolá-la de forma ordenada, conforme descrito acima. Substitua o cilindro seguindo as instruções.

Manutenção

O seu aparelho/ferramenta BLACK+DECKER com/sem fios foi concebido para funcionar durante um longo período de tempo com um mínimo de manutenção. O funcionamento contínuo e satisfatório depende de uma manutenção adequada e limpeza regular da ferramenta/aparelho.

Atenção! Antes de proceder a qualquer acção de manutenção em ferramentas eléctricas com/sem fios:

• Desligue o aparelho/ferramenta e retire a respectiva ficha da tomada.
• Ou desligue e remova a pilha do aparelho/ferramenta caso o aparelho/ferramenta tenha uma bateria individual.
• Ou deixe a pilha descarregar completamente se estiver incorporada e, em seguida, desligue-a.

• Desligue o carregador antes de o limpar. O seu carregador não necessita de manutenção para além da limpeza regular.

• Limpe regularmente as ranhuras de ventilação da ferramenta/aparelho e do carregador com uma escova suave ou um pano seco.

• Limpe regularmente o compartimento do motor com um pano húmido. Não utilize produtos de limpeza abrasivos ou à base de solventes.

Protecção do ambiente

Recolha separada. Este produto não pode ser eliminado juntamente com os resíduos domésticos normais.

Se, em algum momento, for necessário substituir este produto BLACK+DECKER ou se este deixar de ter utilidade, não elimine o produto num caixote do lixo. Este produto pode ser separado para reciclagem.

A recolha separada de produtos e embalagens usados permite que os materiais sejam reciclados e reutilizados.

A reutilização de materiais reciclados ajuda a evitar a poluição ambiental e reduz a procura de matérias-primas.

A legislação local poderá prever a recolha separada de produtos domésticos eléctricos, seja em lixeiras municipais ou através do revendedor quando adquire um produto novo.

A BLACK+DECKER dispõe de instalações para recolha e reciclagem de produtos BLACK+DECKER quando estes atingem o fim da vida útil. Para usufruir deste serviço, devolva o produto em qualquer agente de reparação autorizado, que os recolherá em seu nome.

Pode verificar a localização do agente de reparação autorizado mais perto de si, contactando os escritórios locais da BLACK+DECKER através do endereço indicado neste manual. Se preferir, pode encontrar na Internet uma lista de agentes de reparação autorizados BLACK+DECKER, detalhes completos e contactos do serviço pós-venda, no endereço: www.2helpU.com

Dados técnicos

		BDST36Tipo 1
Tensão de Entrada	V_CA	230
Potência Utilizada	W	350
Velocidade Sem Carga	min^-1	11500
Peso	kg	1,6

Valor ponderado da vibração da mão/braço, de acordo com a

norma EN 50636-2-91:

$$ = 7, 5 \mathrm{m} / \mathrm{s} ^ {2}, \text { imprecisão } (\mathrm{K}) = 1, 5 \mathrm{m} / \mathrm{s} ^ {2}. $$

L_PA (potência sonora) 80 dB(A)

imprecisão (K) = 1,5 dB(A)

Declaração de conformidade CE

A Black & Decker declara que os produtos descritos em "dados técnicos" estão em conformidade com as seguintes normas:

$$ 2 0 0 6 / 4 2 / C E, \text { EN } 6 0 3 3 5 - 1: 2 0 1 2 + A 1 1: 2 0 1 4, $$

EN 50636-2-91:2014

2000/14/CE, Cortador de Relvados, L ≤ 50 cm, Anexo VIII

DEKRA Certification B.V., Utrechtseweg 310, 6802 ED

Arnhem,

Países Baixos

Notified Body ID No.: 0344

Nível de potência acústica de acordo com a norma 2000/14/

CE (Artigo 12, Anexo III, L ≤ 50 cm):

L_WA (potência acústica medida) 94 dB(A)

imprecisão (K) = 1,5 dB(A)

L_WA (potência sonora garantida) 96 dB(A)

imprecisão (K) = 1,5 dB(A)

Estes produtos estão também em conformidade com as

Directivas 2004/108/CE (até 19/04/2016), 2014/30/UE

(a partir de 20/04/2016) e 2011/65/UE. Para mais

informações, contacte a Black & Decker no endereço indicado

em seguida ou consulte a parte posterior do manual.

O signatário é responsável pela compilação do ficheiro

técnico e efectua esta declaração em nome da

Black & Decker.

R. Dauve

R. Laverick

A Black & Decker confia na qualidade dos seus produtos e oferece uma garantia excelente. Esta declaração de garantia é um complemento dos seus direitos estabelecidos por lei, não os prejudicando de forma alguma. A garantia é válida nos territórios dos Estados Membros da União Europeia e da Associação Europeia de Comércio Livre.

Se um produto Black & Decker avariar devido a defeitos de material, fabrico ou não conformidade, num período de 24 meses após a data da compra, a Black & Decker garante a substituição das peças defeituosas, a reparação de produtos sujeitos a um desgaste aceitável ou a substituição dos mesmos para garantir o mínimo de inconvenientes ao cliente, excepto se:

o produto tiver sido utilizado para fins comerciais, profissionais ou de aluguer;
o produto tiver sido submetido a utilização indevida ou negligência;
o produto tiver sido danificado por objectos ou substâncias estranhos, bem como acidentes;
- tiverem sido tentadas reparações por pessoas que não sejam agentes de reparação autorizados ou técnicos de manutenção da Black & Decker.

Para accionar a garantia, terá de apresentar comprovativos de compra ao vendedor ou a um agente de reparação autorizado. Pode verificar a localização do agente de reparação autorizado mais perto de si, contactando os escritórios locais da Black & Decker através do endereço indicado neste manual. Se preferir, está disponível na Internet uma lista de agentes de reparação autorizados Black & Decker, com os contactos e detalhes completos do serviço pós-venda, no endereço: www.2helpU.com

Visite o nosso website www.blackanddecker.eu para registar o novo produto BLACK+DECKER e manter-se actualizado relativamente a novos produtos e ofertas especiais. Pode encontrar mais informações sobre a marca BLACK+DECKER e sobre a nossa gama de produtos em www.blackanddecker.eu

Användningsområde

O cortador BLACK+DECKER™ BDST36 foi concebido para aparar as extremidades dos relevados e para cortar relva em espaços exíguos. Este aparelho destina-se apenas a utilização doméstica.

www.blackanddecker.pt Quinta da Fonte - Edifício Q55 D. Diniz Fax [phone]

[e-mail] Rua dos Malhões, 2 e 2A - Piso 2 Esquerdo

2770 - 071 Paço de Arcos
