BRUKSANVISNING BDST36 BLACK & DECKER

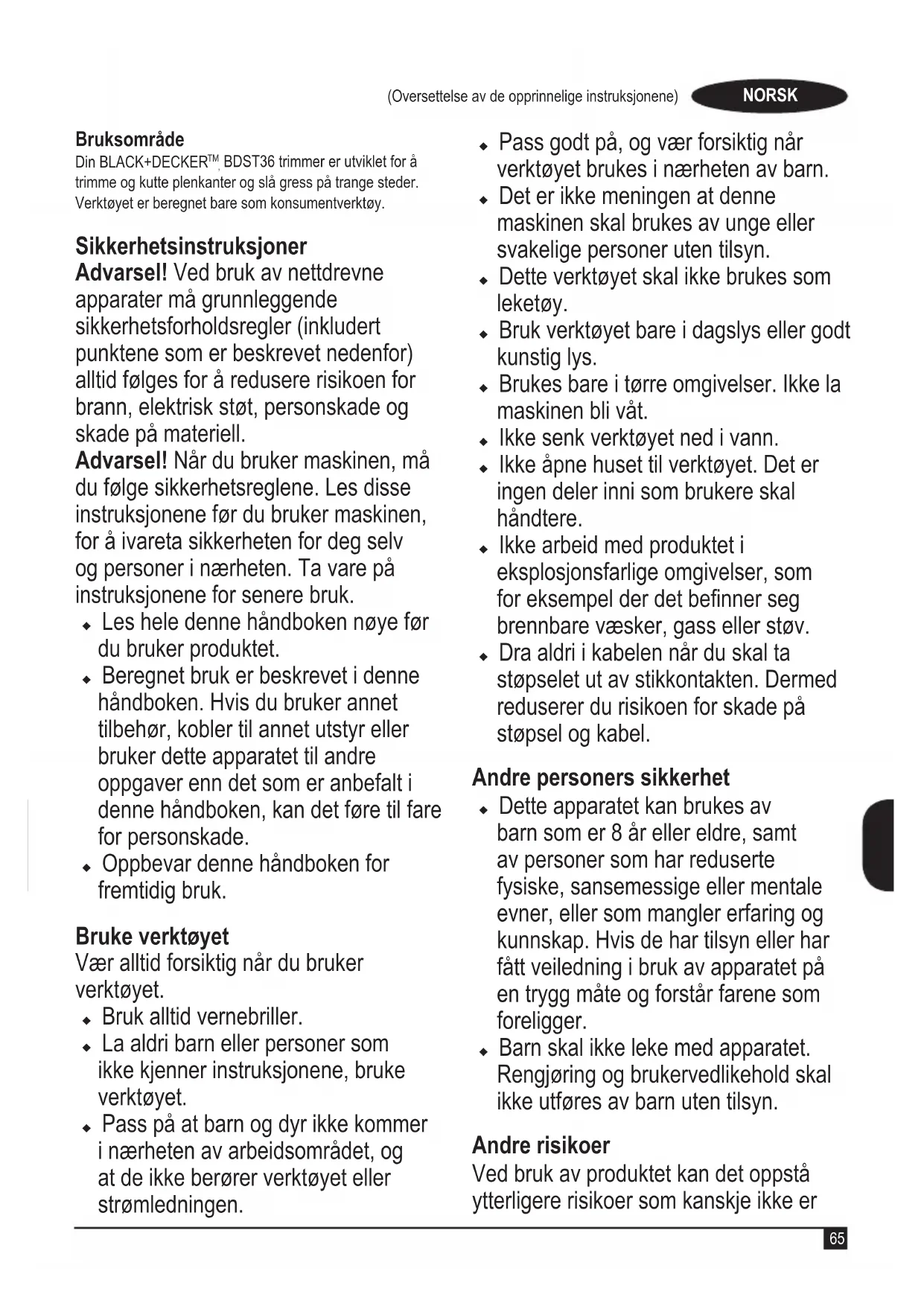

Etiketter på redskapet

Din BLACK+DECKER™, BDST36 trimmer er utviklet for å trimme og kutte plenkanter og slå gress på trange steder. Verktøyet er beregnet bare som konsumentverktøy.

Sikkerhetsinstruksjoner

Advarsel! Ved bruk av nettdrevne apparater må grunnleggende sikkerhetsforholdsregler (inkludert punktene som er beskrevet nedenfor) alltid følges for å redusere risikoen for brann, elektrisk støt, personskade og skade på materiell.

Advarsel! Når du bruker maskinen, må du følge sikkerhetsreglene. Les disse instruksjonene før du bruker maskinen, for å ivareta sikkerheten for deg selv og personer i nærheten. Ta vare på instruksjonene for senere bruk.

• Les hele denne håndboken nøye før du bruker produktet.
• Beregnet bruk er beskrevet i denne håndboken. Hvis du bruker annet tilbehør, kobler til annet utstyr eller bruker dette apparatet til andre oppgaver enn det som er anbefalt i denne håndboken, kan det føre til fare for personskade.
• Oppbevar denne håndboken for fremtidig bruk.

Bruke verktøyet

Vær alltid forsiktig når du bruker verktøyet.

• Bruk alltid vernebriller.
• La aldri barn eller personer som ikke kjenner instruksjonene, bruke verktøyet.

• Pass på at barn og dyr ikke kommer i nærheten av arbeidsområdet, og at de ikke berører verktøyet eller strømledningen.

• Pass godt på, og vær forsiktig når verktøyet brukes i nærheten av barn.

• Det er ikke meningen at denne maskinen skal brukes av unge eller svakelige personer uten tilsyn.
• Dette verktøyet skal ikke brukes som leketøy.
• Bruk verktøyet bare i dagslys eller godt kunstig lys.
• Brukes bare i tørre omgivelser. Ikke la maskinen bli våt.
• Ikke senk verktøyet ned i vann.
• Ikke åpne huset til verktøyet. Det er ingen deler inni som brukere skal håndtere.
• Ikke arbeid med produktet i eksplosjonsfarlige omgivelser, som for eksempel der det befinner seg brennbare væsker, gass eller støv.
• Dra aldri i kabelen når du skal ta støpselet ut av stikkontakten. Dermed reduserer du risikoen for skade på støpsel og kabel.

Andre personers sikkerhet

• Dette apparatet kan brukes av barn som er 8 år eller eldre, samt av personer som har reduserte fysiske, sansemessige eller mentale evner, eller som mangler erfaring og kunnskap. Hvis de har tilsyn eller har fått veiledning i bruk av apparatet på en trygg måte og forstår farene som foreligger.
• Barn skal ikke leke med apparatet. Rengjøring og brukervedlikehold skal ikke utføres av barn uten tilsyn.

Andre risikoer

Ved bruk av produktet kan det oppstå ytterligere risikoer som kanskje ikke er

inkludert i sikkerhetsadvarslene som følger med. Disse risikoene kan bli forårsaket av feil bruk, langvarig bruk osv. Selv om de relevante sikkerhetsbestemmelsene blir fulgt, og sikkerhetstiltakene blir gjennomført, kan visse gjenværende risikoer ikke unngås. Disse omfatter:

• Personskader som forårsakes av berøring av en roterende/bevegelig del.
• Personskader som forårsakes av at en del, et blad eller tilbehør endres.
• Personskader som forårsakes av langvarig bruk av et verktøy. Når du bruker et verktøy i lange perioder, må du sørge for å ta regelmessige pauser.
  ♦ Svekket hørsel.
• Helsefarer som forårsakes av innånding av støv som dannes når du bruker verktøyet (eksempel: arbeid med tre, spesielt eik, bøk og MDF).

Etter bruk

• Når produktet ikke er i bruk, skal det oppbevares på et tørt og godt ventilert sted utilgjengelig for barn.
• Barn skal ikke ha tilgang til produkter som oppbevares.
• Når produktet oppbevares eller transporteres i et kjøretøy, bør det plasseres i bagasjerommet eller festes, slik at det ikke påvirkes av raske farts- eller retningsendringer.

Kontroll og reparasjon

- Kontroller at verktøyet ikke er skadet eller har defekte deler før du bruker det. Kontroller om noen av delene er skadet, eller om det er andre forhold som kan påvirke bruken.

• Ikke bruk verktøyet hvis noen del er skadet eller defekt.
• Overlat reparasjon eller utskifting av skadde eller defekte deler til et autorisert serviceverksted.
• Forsøk aldri å fjerne eller skifte ut andre deler enn dem som er oppgitt i denne håndboken.

Bruke skjøteledning

Bruk alltid en godkjent skjøteledning som passer til inngangseffekten for dette verktøyet (se tekniske data). Skjøteledningen må passe for utendørs bruk og skal være merket i samsvar med dette. Opptil 30 m 1,5 mm² HO5VV V-F-skjøteledning kan brukes uten tap av ytelse for produktet. Før bruk må du undersøke skjøteledningen for tegn på skade, slitasje og aldring. Bytt skjøteledningen hvis den er skadet eller defekt. Når du bruker kabelsnelle, må du alltid rulle ut kabelen helt.

Ytterligere sikkerhetsinstruksjoner gresstrimmere

Advarsel! Skjæreelementene vil fortsette å rotere etter at motoren er slått av.

• Gjør deg kjent med betjeningen og riktig bruk av produktet.
• Før bruk må du kontrollere strømledning og skjøteledning for tegn på skade, aldring og slitasje. Hvis en ledning blir skadet under bruk, må du øyeblikkelig koble produktet fra strømnettet. IKKE TA PÅ STR∅MLEDNINGEN F∅R DEN ER KOBLET FRA STIKKONTAKTEN.

• Ikke bruk apparatet hvis ledninger er skadet eller slitte.

• Bruk solide sko eller støvler for å beskytte føttene.
  ♦ Bruk lange bukser for å beskytte bena.

• Før du bruker verktøyet, må du kontrollere at det ikke er pinner, steiner, tråd eller andre gjenstander i skjærebanen.
• Bruk apparatet bare i opprett stiling med skjærelinjen nær bakken. Ikke slå verktøyet på i noen annen stilling.
• Beveg deg sakte når du bruker verktøyet. Husk at nylig kuttet gress er fuktig og glatt.
• Ikke arbeid i bratte skråninger. Arbeid på langs av skråninger, ikke opp og ned.
• Kryss aldri stier med grus mens verktøyet går.
• Berør aldri skjæretråden mens verktøyet er i gang.
• Ikke sett verktøyet ned før skjæretråden har stanset helt.
• Bruk bare riktig type skjæretråd. Bruk aldri skjæretråd av metall eller fiskesnøre.
• Pass på st du ikke berører trådtrimmebladet.
• Pass på å holde strømledningen unna skjæretråden. Vær alltid klar over hvor kabelen er.
• Hold alltid hender og føtter borte fra skjæretråden, særlig når du slår på motoren.
• Før du bruker verktøyet, og etter et støt, må du undersøke om det er tegn på slitasje eller skade og få verktøyet reparert etter behov.

• Bruk aldri verktøyet med skadet vern eller uten vern på plass.

• Vær varsom så du unngår personskade på grunn av utstyr som er montert for å trimme lengden på filamentträden. Når ny skjæretråd er matet ut, må du alltid sette verktøyet tilbake i normal bruksstilling før du slår det på.

• Pass alltid på at ventilasjonsåpningene er fri for rusk.
• Ikke bruk plentrimmeren (kanttrimmer) hvis ledningene er skadet eller slitte.
• Hold skjøteledninger unna skjæreelementer.

Merking på verktøyet

Følgende advarselssymboler vises på verktøyet sammen med datokoden:

Les håndboken før bruk.

Vær oppmerksom på flygende gjenstander. Hold personer i nærheten borte fra skjæreområdet.

Ikke utsett maskinen for regn eller høy fuktighet.

Garantert lydeffekt i henhold til direktiv 2000/14/EF.

Elektrisk sikkerhet

• Hvis strømledningen blir skadet, må den skiftes av produsenten eller et autorisert BLACK+DECKER-servicesenter for å unngå fare.
• Strømsikkerheten kan forbedres ytterligere ved bruk av jordfeilbryter på 30 mA med høy følsomhet (RCD).

Funksjoner

Dette verktøyet har noen av eller alle funksjonene nedenfor:

1. På/av-bryter
2. Håndtak
3. Kabelfeste
4. Strøminngang
5. Ekstrahåndtak
6. Vern
7. Trådtrimmeblad
8. Skjæretråd
9. Spolehus
10. Hode

Montering

Advarsell! Før monteringen må du passe på at verktøyet er slått av og at kontakten er trukket ut.

Feste ekstrahåndtaket (figur A)

♦ Skyv ekstrahåndtaket (5) på hovedhåndtaket (2) oppover.
◆ Fest ekstrahåndtaket med de to skruene (19) som følger med.

Montere vern (figur B)

◆ Sett vernet på verktøyet som vist.
◆ Trykk bestemt på vernet (6) til det klikker på plass.
◆ Fest vernet med skruen (11).

Advarsell! Bruk aldri verktøyet uten riktig montert vern.

Løsne skjæreträden

Under transport er skjæretråden tapet til spolehuset.

◆ Fjern tapen som fester skjæretråden (8) til spolehuset (9).

Koble verktøyet til strømnettet (figur C)

• Koble hunnkontakten på en passende skjøteledning til strøminngangen (4).
  ♦ Legg kabelen i en løkke gjennom kabelfestet (3).
  ◆ Sett støpselet i en stikkontakt.

For opprullede kabelenheter: Pass på at kabelen er lagt gjennom kabelfestet før du setter støpselet i stikkontakten.

Advarsel! Skjøteledningen må være godkjent for utendørs bruk.

Bruk

Advarsel! La verktøyet arbeide med sin egen hastighet. Ikke overbelast det.

Slå på og av

◆ Trykk på utløseren (1) for å slå verktøyet på.
◆ Slipp utløseren for å slå verktøyet av.

Advarsel! Ikke prøv å läse utløseren i på-stilling.

Råd for optimal bruk

Generelt

- Klipp bare tört gress for å få best mulig resultat.

Trimming

◆ Hold verktøyet som vist i figur D.
◆ Sving trimmeren rolig fra side til side.
- Når du klipper langt gress, arbeider du i trinn fra toppen. Kutt litt av gangen.
◆ Hold verktøyet unna harde gjenstander og sårbare planter.
- Skjæretråden slites fortere og trenger påfyll hvis du klipper langs fortau eller andre slipende overflater eller kutter kraftig ugress.
- Når du bruker trimmeren, vil träden bli kortere på grunn av slitasje. Dunk enheten forsiktig mot bakken mens den går, så mates det ut ny snor.
- Hvis verktøyet begynner å gå langsomt, reduserer du belastningen langsomt.

Montere en ny spole med skjæretråd (figur E–F)

Ekstra spoler med skjæretråd får du hos din BLACK+DECKER-forhandler (artikkelnummer A6226).

◆ Hold tappene (12) inne, og ta spoledekselet (13) av huset (9).
◆ Ta den tomme spolen (14) ut av spolehuset.

• Fjern eventuelt smuss og gress fra spoledekselet og -huset.
  ◆ Ta den nye spolen, og trekk ut ca. 10 cm skjæretråd.
  ◆ Før skjæretråden gjennom hullet (15).
• Trykk spolen på drivakselen (16), og drei den litt til den er på plass. Pass på at ikke skjæretråden sitter fast under spolen, og at 10 cm av skjæretråden stikker ut av huset.
  ◆ Plasser tappene (12) på spoledekselet i forhold til hullene i huset (15).
  ♦ Skyv dekselet på huset til det klikker på plass.

Advarsel! Hvis skjæretråden rekker lenger enn trimmebladet (7), kutter du den av, så den när bladet akkurat.

• Ta ut den tomme spolen fra verktøyet som beskrevet ovenfor.
  ◆ Fjern eventuell gjenværende skjæretråd fra spolen.
  ◆ Før 2 cm skjæretråd inn i et av hullene (17) i spolen som vist.
• Snurr skjæretråden på spolen i pilens retning (18). Pass på å snurre på tråden ordentlig og i lag. Ikke la tråden gå i kryss.
• La tråden stikke ut ca. 10 cm fra spolen, og hold tråden på plass med en finger.
  ◆ Fortsett som beskrevet ovenfor for å feste spolen på verktøyet.

Advarsell! Bruk bare riktig type skjæretråd fra BLACK+DECKER.

Bytte nettstøpsel (gjelder bare Storbritannia og Irland)

Hvis det må settes på nytt nettstøpsel:

◆ Kast det gamle støpselet på en trygg måte.
- Koble den brune ledningen til den strømførende terminalen i det nye støpselet.
- Koble den blå ledningen til den nøytrale terminalen.

Advarsel! Du skal ikke koble til jordterminalen. Følg monteringsinstruksjonene som følger med støpsler av god kvalitet. Anbefalt sikring: 5 A.

Problemløsing

Hvis det ikke virker som verktøyet fungerer riktig, følger du instruksjonene nedenfor. Hvis problemet ikke løses, kontakter du ditt lokale BLACK+DECKER-serviceverksted.

Advarsell! Koble verktøyet fra strømmen før du fortsetter.

• Kontroller at spolehuset kan dreies fritt. Rengjør det omhyggelig etter behov.
• Kontroller at skjæretråden ikke stikker ut mer enn 11 cm fra spolehuset. Hvis den gjør det, kutter du den av slik at den akkurat när trimmebladet for tråden.

◆ Hold tappene inne, og ta spoledekselet av huset.
- Trekk i skjæretråden til den stikker ut 11 cm fra spolehuset. Hvis det ikke er nok tråd igjen på spolen, monterer du en ny spole med skjæretråd som forklart ovenfor.
◆ Plasser tappene på spoledekselet i forhold til hullene i huset.
♦ Skyv dekselet på huset til det klikker på plass.
- Hvis skjæretråden rekker lenger enn trimmebladet, kutter du den av, så den när bladet akkurat.

◆ Rengjør spoledekselet og -huset godt.
◆ Ta ut spolen, og kontroller at fjæren er på plass.
Ta ut spolen, og rull ut skjæretråden. Snurr den på ordentlig igjen, som beskrevet ovenfor. Sett spolen på plass igjen som forklart.

Vedlikehold

Det nettdrevne/batteridrevne BLACK+DECKER-apparatet/verktøyet er konstruert for å være i drift over lengre tid med et minimum av vedlikehold. Verktøyet/apparatet er avhengig av riktig stell og regelmessig rengjøring for å fungere som det skal til enhver tid.

Advarsel! Før du utfører vedlikehold på nettdrevet/batteridrevet elektroverktøy:

• Slå av apparatet/verktøyet og trekk ut støpselet.
  ◆ Eller slå av apparatet/verktøyet og fjern batteriet fra dette hvis apparatet/verktøyet har separat batteripakke.
  ◆ Eller la batteriet gå helt tomt hvis det er innebygd, og slå deretter av.
• Fjern laderen fra stikkontakten før du rengjør den. Laderen krever ikke annet vedlikehold enn regelmessig rengjøring.
  ◆ Rengjør ventilasjonsåpningene i verktøy/apparat og lader jevnlig med en myk børste eller tørr klut.
  ◆ Rengjør motorhuset regelmessig med en fuktig klut. Ikke bruk slipende eller løsemiddelbaserte rengjøringsmidler.

Miljø

Hvis brukte produkter og emballasje leveres atskilt, kan materialer resirkuleres og brukes på nytt. Gjenbruk av resirkulerte materialer bidrar til redusert miljøforurensing og reduserer behovet for råmaterialer.

Du kan finne ut hvor nærmeste autoriserte serviceverksted er, ved å kontakte din lokale BLACK+DECKER-avdeling på adressen som er oppgitt i denne håndboken. En oversikt over autoriserte BLACK+DECKER-serviceverksteder og alle opplysninger om ettersalgsservice og kontakter er også tilgjengelig på Internett: www.2helpU.com

Tekniske data

		BDST36Type 1
Inngangsspenning	V_AC	230
Effekt inn	W	350
Hastighet ubelastet	min^-1	11500
Vekt	kg	1,6

Den veide geometriske middelverdien av vibrasjonsfrekvensen ifølge EN 50636-2-91: = 7,5 m/s², usikkerhet (K) = 1,5 m/s².

$$ L _ {P A} (l y d e f f e k t) 8 0 \mathrm{dB(A)} $$

$$ \text { usikkerhet } (K) = 1, 5 \mathrm{dB} (\mathrm{A}) $$

EF-samsvarserklæring

MASKINDIREKTIV

DIREKTIV FOR UTEND∅RSST∅Y

BDST36 – Trimmer

Black & Decker erklærer at disse produktene som er beskrevet under "Tekniske data", er i samsvar med: 2006/42/EC, EN 60335-1: 2012 +A11:2014, EN 50636-2-91:2014

2000/14/EC, plentrimmer, L ≤ 50 cm, vedlegg VIII DEKRA Certification B.V., Utrechtseweg 310, 6802 ED Arnhem, Nederland ID-nummer for varslet organ: 0344

Nivå for akustisk effekt i henhold til 2000/14/EC (artikkel 12, vedlegg III, L ≤ 50 cm): L_WA (målt lydeffekt) 94 dB(A) usikkerhet (K) = 1,5 dB(A) L_WA (garantert lydeffekt) 96 dB(A) usikkerhet (K) = 1,5 dB(A)

Disse produktene er også i samsvar med direktiv 2004/108/EF (til 19/04/2016), 2014/30/EU (fra 20/04/2016) og 2011/65/EU. Hvis du ønsker mer informasjon, kan du kontakte Black & Decker på adressen nedenfor eller se baksiden av bruksanvisningen.

Undertegnede er ansvarlig for utarbeidelsen av den tekniske dokumentasjonen og gir denne erklæringen på vegne av Black & Decker.

R. Dauve

R. Laverick

Engineering Manager

Hvis et Black & Decker-produkt går i stykker på grunn av material- og/eller fabrikasjonsfeil eller har mangler i forhold til spesifikasjonene innen 24 måneder fra kjøpet, påtar Black & Decker seg å skifte ut defekte deler, reparere produkter som har vært utsatt for alminnelig slitasje, eller bytte ut slike produkter med minst mulig vanskelighet for kunden, med mindre:

• Produktet har vært brukt i yrkes-/næringsvirksomhet eller til utleie.
• Produktet har vært utsatt for feilaktig bruk eller dårlig vedlikehold.
• Produktet har blitt skadet av fremmede gjenstander eller stoffer eller ved et uhell.
• Andre enn autoriserte serviceverksteder eller Black & Deckers serviceteknikere har forsøk å reparere produktet.

For å ta garantien i bruk må du vise kjøpskvittering til forhandleren eller til et autorisert serviceverksted. Du kan finne ut hvor nærmeste autoriserte serviceverksted er, ved å kontakte din lokale Black & Decker-avdeling på adressen som er oppgitt i denne håndboken. En oversikt over autoriserte Black & Decker-serviceverksteder og alle opplysninger om ettersalgsservice og kontakter er også tilgjengelig på Internett: www.2helpU.com

Besøk vårt webområde www.blackanddecker.no for å registrere ditt nye BLACK+DECKER-produkt og for å holde deg oppdatert om nye produkter og spesialtilbud. Du finner mer informasjon om BLACK+DECKER og produktutvalget vårt på www.blackanddecker.no

Anvendelsesområde

Bær egnet høreværn, når du bruger dette apparat.

Elektricitet og sikkerhed

Genanvendelse af materialer medvirker til at forebygge miljøforurening og mindsker behovet for råstoffer.

EU-overensstemmelseserklæring

MASKINDIREKTIV

Black & Decker erklærer, at produkterne beskrevet under

"Tekniske data" er i overensstemmelse med:

2006/42/EF, EN 60335-1: 2012 +A11:2014,

EN 50636-2-91:2014

2000/14/EC, plænetrimmer, L ≤ 50 cm, Annex VIII DEKRA Certification B.V., Utrechtseweg 310, 6802 ED

Arnhem,

Holland

Notified Body ID No.: 0344

Lydintensitetsniveau i henhold til 2000/14/E∅F (artikel 12,

Annex III, L ≤ 50 cm):

L_WA (målt lydeffekt) 94 dB(A)
