BRUKSANVISNING GL933 BLACK & DECKER

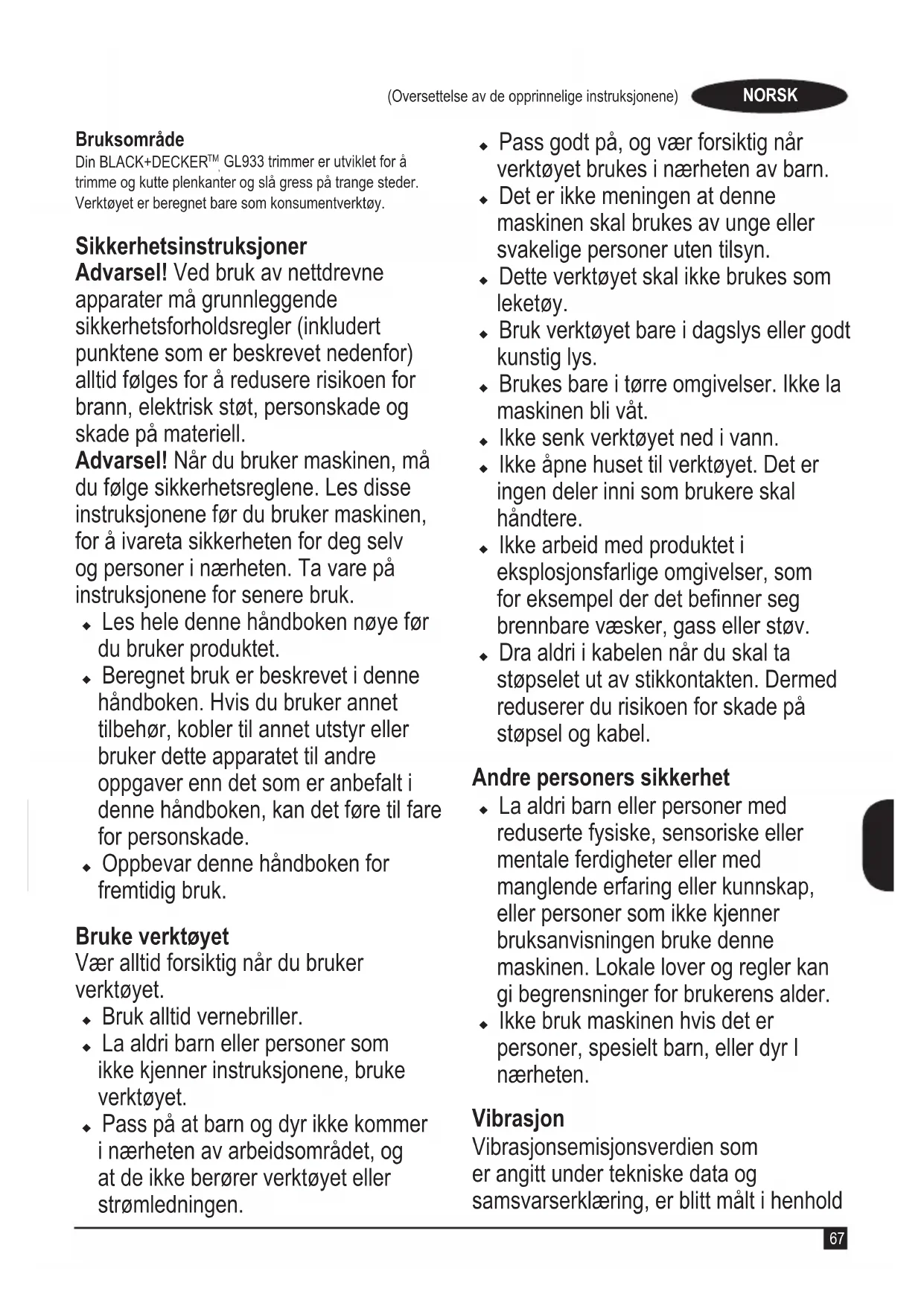

GL933 trimmer er utviklet for å trimme og kutte plenkanter og slå gress på trange steder. Verktøyet er beregnet bare som konsumentverktøy. Sikkerhetsinstruksjoner Advarsel! Ved bruk av nettdrevne apparater må grunnleggende sikkerhetsforholdsregler (inkludert punktene som er beskrevet nedenfor) alltid følges for å redusere risikoen for brann, elektrisk støt, personskade og skade på materiell. Advarsel! Når du bruker maskinen, må du følge sikkerhetsreglene. Les disse instruksjonene før du bruker maskinen, for å ivareta sikkerheten for deg selv og personer i nærheten. Ta vare på instruksjonene for senere bruk. uLes hele denne håndboken nøye før du bruker produktet. uBeregnet bruk er beskrevet i denne håndboken. Hvis du bruker annet tilbehør, kobler til annet utstyr eller bruker dette apparatet til andre oppgaver enn det som er anbefalt i denne håndboken, kan det føre til fare for personskade. uOppbevar denne håndboken for fremtidig bruk. Bruke verktøyet Vær alltid forsiktig når du bruker verktøyet. uBruk alltid vernebriller. uLa aldri barn eller personer som ikke kjenner instruksjonene, bruke verktøyet. uPass på at barn og dyr ikke kommer i nærheten av arbeidsområdet, og at de ikke berører verktøyet eller strømledningen. uPass godt på, og vær forsiktig når verktøyet brukes i nærheten av barn. uDet er ikke meningen at denne maskinen skal brukes av unge eller svakelige personer uten tilsyn. uDette verktøyet skal ikke brukes som leketøy. uBruk verktøyet bare i dagslys eller godt kunstig lys. uBrukes bare i tørre omgivelser. Ikke la maskinen bli våt. uIkke senk verktøyet ned i vann. uIkke åpne huset til verktøyet. Det er ingen deler inni som brukere skal håndtere. uIkke arbeid med produktet i eksplosjonsfarlige omgivelser, som for eksempel der det benner seg brennbare væsker, gass eller støv. uDra aldri i kabelen når du skal ta støpselet ut av stikkontakten. Dermed reduserer du risikoen for skade på støpsel og kabel. Andre personers sikkerhet uLa aldri barn eller personer med reduserte fysiske, sensoriske eller mentale ferdigheter eller med manglende erfaring eller kunnskap, eller personer som ikke kjenner bruksanvisningen bruke denne maskinen. Lokale lover og regler kan gi begrensninger for brukerens alder. uIkke bruk maskinen hvis det er personer, spesielt barn, eller dyr I nærheten. Vibrasjon Vibrasjonsemisjonsverdien som er angitt under tekniske data og samsvarserklæring, er blitt målt i henhold68 (Oversettelse av de opprinnelige instruksjonene) NORSK til en standard testmetode som er angitt i EN50636, og kan brukes til å sammenligne et verktøy med et annet. Den oppgitte vibrasjonsemisjonsverdien kan også brukes til en foreløpig vurdering av eksponering. Advarsel! Vibrasjonsemisjonsverdien under faktisk bruk av elektroverktøyet kan avvike fra den oppgitte verdien avhengig av måten verktøyet blir brukt på. Vibrasjonsnivået kan øke over nivået som er oppgitt. Når man vurderer vibrasjonseksponering for å bestemme sikkerhetstiltak som kreves i 2002/44/EF, for å beskytte personer som bruker elektroverktøy regelmessig i arbeidet, skal man når man anslår vibrasjonseksponeringen, ta hensyn til de faktiske bruksforholdene og måten verktøyet blir brukt på, inkludert hensyn til alle deler av brukssyklusen – også de gangene verktøyet slås av, og når det går på tomgang, i tillegg til tiden utløseren er inne. Andre risikoer Ved bruk av produktet kan det oppstå ytterligere risikoer som kanskje ikke er inkludert i sikkerhetsadvarslene som følger med. Disse risikoene kan bli forårsaket av feil bruk, langvarig bruk osv. Selv om de relevante sikkerhetsbestemmelsene blir fulgt, og sikkerhetstiltakene blir gjennomført, kan visse gjenværende risikoer ikke unngås. Disse omfatter: uPersonskader som forårsakes av berøring av en roterende/bevegelig del. uPersonskader som forårsakes av at en del, et blad eller tilbehør endres. uPersonskader som forårsakes av langvarig bruk av et verktøy. Når du bruker et verktøy i lange perioder, må du sørge for å ta regelmessige pauser. uSvekket hørsel. uHelsefarer som forårsakes av innånding av støv som dannes når du bruker verktøyet (eksempel: arbeid med tre, spesielt eik, bøk og MDF). Etter bruk uNår produktet ikke er i bruk, skal det oppbevares på et tørt og godt ventilert sted utilgjengelig for barn. uBarn skal ikke ha tilgang til produkter som oppbevares. uNår produktet oppbevares eller transporteres i et kjøretøy, bør det plasseres i bagasjerommet eller festes, slik at det ikke påvirkes av raske farts- eller retningsendringer. Kontroll og reparasjon uKontroller at verktøyet ikke er skadet eller har defekte deler før du bruker det. Kontroller om noen av delene er skadet, eller om det er andre forhold som kan påvirke bruken. uIkke bruk verktøyet hvis noen del er skadet eller defekt. uOverlat reparasjon eller utskifting av skadde eller defekte deler til et autorisert serviceverksted. uForsøk aldri å fjerne eller skifte ut andre deler enn dem som er oppgitt i denne håndboken. Bruke skjøteledning Bruk alltid en godkjent skjøteledning som passer til inngangseffekten for dette verktøyet (se tekniske data).69 (Oversettelse av de opprinnelige instruksjonene) NORSK Skjøteledningen må passe for utendørs bruk og skal være merket i samsvar med dette. Opptil 30 m 1,5 mm² HO5VV V-F-skjøteledning kan brukes uten tap av ytelse for produktet. Før bruk må du undersøke skjøteledningen for tegn på skade, slitasje og aldring. Bytt skjøteledningen hvis den er skadet eller defekt. Når du bruker kabelsnelle, må du alltid rulle ut kabelen helt. Ytterligere sikkerhetsinstruksjoner gresstrimmere Advarsel! Skjæreelementene vil fortsette å rotere etter at motoren er slått av. uGjør deg kjent med betjeningen og riktig bruk av produktet. uFør bruk må du kontrollere strømledning og skjøteledning for tegn på skade, aldring og slitasje. Hvis en ledning blir skadet under bruk, må du øyeblikkelig koble produktet fra strømnettet. IKKE TA PÅ

STRØMLEDNINGEN FØR DEN ER

KOBLET FRA STIKKONTAKTEN. uIkke bruk apparatet hvis ledninger er skadet eller slitte. uBruk solide sko eller støvler for å beskytte føttene. uBruk lange bukser for å beskytte bena. uFør du bruker verktøyet, må du kontrollere at det ikke er pinner, steiner, tråd eller andre gjenstander i skjærebanen. uBruk apparatet bare i opprett stiling med skjærelinjen nær bakken. Ikke slå verktøyet på i noen annen stilling. uBeveg deg sakte når du bruker verktøyet. Husk at nylig kuttet gress er fuktig og glatt. uIkke arbeid i bratte skråninger. Arbeid på langs av skråninger, ikke opp og ned. uKryss aldri stier med grus mens verktøyet går. uBerør aldri skjæretråden mens verktøyet er i gang. uIkke sett verktøyet ned før skjæretråden har stanset helt. uBruk bare riktig type skjæretråd. Bruk aldri skjæretråd av metall eller skesnøre. uPass på st du ikke berører trådtrimmebladet. uPass på å holde strømledningen unna skjæretråden. Vær alltid klar over hvor kabelen er. uHold alltid hender og føtter borte fra skjæretråden, særlig når du slår på motoren. uFør du bruker verktøyet, og etter et støt, må du undersøke om det er tegn på slitasje eller skade og få verktøyet reparert etter behov. uBruk aldri verktøyet med skadet vern eller uten vern på plass. uVær varsom så du unngår personskade på grunn av utstyr som er montert for å trimme lengden på lamenttråden. Når ny skjæretråd er matet ut, må du alltid sette verktøyet tilbake i normal bruksstilling før du slår det på. uPass alltid på at ventilasjonsåpningene er fri for rusk. uIkke bruk plentrimmeren (kanttrimmer) hvis ledningene er skadet eller slitte. uHold skjøteledninger unna skjæreelementer.70 (Oversettelse av de opprinnelige instruksjonene) NORSK Merking på verktøyet Følgende advarselssymboler vises på verktøyet sammen med datokoden: Les håndboken før bruk. Benytt vernebriller når du bruker dette produktet. Benytt passende hørselvern når du bruker dette produktet. Trekk alltid støpselet ut av kontakten før du inspiserer en ødelagt ledning. Bruk aldri trimmeren hvis ledningen er skadet. Vær oppmerksom på ygende gjenstander. Hold personer i nærheten borte fra skjæreområdet. Ikke utsett maskinen for regn eller høy fuktighet. Garantert lydeffekt i henhold til direktiv 2000/14/EF. Elektrisk sikkerhet Dette produktet er dobbeltisolert. Jording er derfor ikke nødvendig. Kontroller alltid at strømforsyningen er i overensstemmelse med spenningen på typeskiltet. uHvis strømledningen blir skadet, må den skiftes av produsenten eller et autorisert BLACK+DECKER- servicesenter så man unngår fare. uStrømsikkerheten kan forbedres ytterligere ved bruk av jordfeilbryter på 30 mA med høy følsomhet (RCD). Funksjoner Dette produktet har noen av eller alle funksjonene nedenfor:

10. Beskyttelsesskjerm

Montering Advarsel! Før monteringen må du passe på at verktøyet er slått av, og at støpselet er trukket ut. Feste beskyttelsesskjermen (gur A og B) u Fjern skruen (15) fra beskyttelsesskjermen (10). u Plasser beskyttelsesskjermen (10) på verktøyet som vist. u Trykk bestemt på beskyttelsesskjermen til den smetter på plass. u Sikre beskyttelsesskjermen med skruen. u Stram skruen. Advarsel! Bruk aldri verktøyet uten riktig montert beskyttelsesskjerm. Feste ekstrahåndtaket (gur C). u Trykk inn justeringsknappen (6) på siden av hoveddelen og hold den inne. u Skyv ekstrahåndtaket (5) på plass over justeringsknappen (6). Advarsel! Pass på at tennene på knappen sitter korrekt i sporene på håndtaket, og at håndtaket sitter fast. Justere stillingen til ekstrahåndtaket (gur D) Ekstrahåndtaket (5) kan justeres for å gi best mulig balanse og komfort. u Trykk inn justeringsknappen (6) på venstre side av håndtaket. u Vri ekstrahåndtaket (5) til riktig posisjon. u Slipp justeringsknappen (6). Advarsel! Pass på at tennene på knappen sitter korrekt i sporene på håndtaket, og at håndtaket sitter fast.71 (Oversettelse av de opprinnelige instruksjonene) NORSK Justere høyden til verktøyet (gur E og F) Dette verktøyet har en teleskopmekanisme, slik at du kan stille inn en komfortabel høyde. Det er ere høydeinnstillinger. Slik stiller du inn høyden: u Løsne låseklemmen for høydejustering (16). u Trekk røret (7) forsiktig opp eller ned til ønsket høyde. u Lukk låseklemmen for høydejustering (16). Løsne skjæretråden Under transport er skjæretråden tapet til spolehuset. u Fjern tapen som fester skjæretråden til spolehuset (12). Lagre spolen når den ikke er i bruk (gur G) Verktøyet har to kuttesystemer: u AFS: Automatisk mating av enkelttråd for lett trimming og kantklipp. u HDL: Kraftig trådkuttesystem for mer gjengrodde områder. Merknad: HDL-spolen skal bare brukes i trimmingsmodus. Når kuttesystemet ikke er i bruk, kan det oppbevares i rommet til reservespolen. u Plasser tappene (17) på spoledekselet i forhold til utsnittene (18) i rommet til reservespolen (8). u Skyv dekselet over på rommet til reservespolen til det smetter ordentlig på plass. Koble verktøyet til strømnettet (gur H) u Koble hunnkontakten på en passende skjøteledning til strøminngangen (4). u Legg kabelen i en løkke gjennom kabelfestet (3). u Sett støpselet i en stikkontakt. For opprullede kabelenheter: Pass på at kabelen er lagt gjennom kabelfestet før du setter støpselet i stikkontakten. Advarsel! Skjøteledningen må være godkjent for utendørs bruk. Bruk Advarsel! La verktøyet arbeide med sin egen hastighet. Ikke overbelast det. Sette verktøyet i trimmings- eller kantskjæringsmodus (gur I og J) Verktøyet kan brukes i trimmingsmodus som vist i gur I, eller i kantskjæringsmodus for å trimme gress som henger over kanten av en plen eller et blomsterbed, som vist i gur J. Trimmingsmodus (gur I) Ved trimming skal trimmehodet være i stillingen som er vist i gur I. Hvis ikke, gjør du følgende: u Løsne låseklemmen for høydejustering (16). u Drei røret (7) med klokken. u Lukk låseklemmen for høydejustering (16) når hodet er på plass. Merknad: Røret roterer bare i én retning. Merknad: HDL-spolen skal brukes i trimmingsmodus. Kantmodus (gur J) Ved kantskjæring skal trimmehodet være i stillingen som er vist i gur J. Hvis ikke, gjør du følgende: u Løsne låseklemmen for høydejustering (16). u Drei røret (7) mot klokken. u Lukk låseklemmen for høydejustering (16) når hodet er på plass. Merknad: Røret roterer bare i én retning. Slå på og av u Trykk på strømknappen (1) for å slå verktøyet på. u Slipp utløseren for å slå verktøyet av. Advarsel! Ikke prøv å låse utløseren i på-stilling. Råd for optimal bruk Generelt u Klipp bare tørt gress for å få best mulig resultat. Trimming u Hold verktøyet som vist i gur K. u Sving trimmeren rolig fra side til side. u Når du klipper langt gress, arbeider du i trinn fra toppen. Kutt litt av gangen. u Hold verktøyet unna harde gjenstander og sårbare planter. u Skjæretråden slites fortere og trenger påfyll hvis du klipper langs fortau eller andre slipende overater eller kutter kraftig ugress. u Hvis verktøyet begynner å gå langsomt, reduserer du belastningen langsomt. Kantskjæring Du oppnår best mulig resultat på kanter som er dypere enn 50 mm. u Ikke bruk verktøyet til å lage kanter. Bruk en kantspade til å lage kanter. u Før verktøyet på hjulene som vist i gur L. u Hold verktøyet litt på skrå for å skjære tettere. Feste en ny spole med skjæretråd (gur M og N) Ekstra spoler med skjæretråd får du hos din BLACK+DECKER-forhandler (katalognummer A6482). Du kan også få pakker à tre spoler med skjæretråd (katalognummer A6486). u Koble verktøyet fra strømmen. u Hold tappene (17) inne og ta spoledekselet (21) ut av huset (12) (gur M). u Ta den tomme spolen (22) ut av spoledekselet. u Fjern eventuelt smuss og gress fra spoledekselet og -huset.72 (Oversettelse av de opprinnelige instruksjonene) NORSK u Løsne enden av skjæretråden og før tråden inn i hullet (23) (gur M). Tråden skal stikke frem ca. 11 cm fra spoledekselet. Merknad: Pass på at spoletråden ikke løsner. Hold den alltid fast med én hånd. u Trykk den nye spolen inn på tappen i spoledekselet. Drei litt på spolen til den sitter på plass. u Plasser tappene (17) på spoledekselet i forhold til utsnittene (24) i huset (12). u Skyv dekselet på huset til det klikker på plass. Advarsel! Hvis skjæretråden rekker lenger ut enn trimmebladet (11), kutter du den av, slik at den akkurat når frem til bladet. Feste en ny kraftig skjæretråd (gur O og P) Ekstra pakker med 10 kraftige skjæretråder får du hos din BLACK+DECKER-forhandler (katalognummer A6489). Slik fester du en ny skjæretråd: u Koble verktøyet fra strømmen. u Hold tappene (17) inne og ta HDL-lokket (9) ut av huset (12). u Fjern eventuelt smuss og gress fra HDL-lokket (9) og huset. u Fjern den brukte trådbiten fra HDL-lokket (9). u Tre et nytt trådstykke (20) gjennom hullene (27) på en av sidene av HDL-lokket. u Plasser den midtre klemringen (28) i den angitte posisjonen (Fig. P). u Sett på HDL-lokket igjen. Advarsel! Bruk bare riktig type skjæretråd fra BLACK+DECKER. Bytte nettstøpsel (gjelder bare Storbritannia og Irland) Hvis det må settes på nytt nettstøpsel: u Kast det gamle støpselet på en trygg måte. u Koble den brune ledningen til den strømførende terminalen i det nye støpselet. u Koble den blå ledningen til nullterminalen. Advarsel! Du skal ikke koble til jordterminalen. Følg monteringsinstruksjonene som følger med støpsler av god kvalitet. Anbefalt sikring: 5 A. Problemløsing Hvis det ikke virker som verktøyet fungerer riktig, følger du instruksjonene nedenfor. Hvis problemet ikke løses, kontakter du ditt lokale BLACK+DECKER-serviceverksted. Advarsel! Koble verktøyet fra strømmen før du fortsetter. Verktøyet går tregt u Kontroller at spolehuset kan dreies fritt. Rengjør det omhyggelig etter behov. u Kontroller at skjæretråden ikke stikker ut mer enn 11 cm fra spolehuset. Hvis den gjør det, kutter du den av slik at den akkurat når trimmebladet for tråden. Automatisk mating av tråd virker ikke u Hold tappene inne, og ta spoledekselet av huset. u Trekk i skjæretråden til den stikker ut 11 cm fra spolehuset. Hvis det ikke er nok tråd igjen på spolen, monterer du en ny spole med skjæretråd som forklart ovenfor. u Plasser tappene på spoledekselet i forhold til hullene i huset. u Skyv dekselet på huset til det klikker på plass. u Hvis skjæretråden rekker lenger enn trimmebladet, kutter du den av, så den når bladet akkurat. Hvis den automatiske matingen av tråd fremdeles ikke virker, eller hvis spolen sitter fast, kan du prøve følgende forslag: u Rengjør spoledekselet og -huset godt. u Ta ut spolen, og kontroller at hendelen kan bevege seg fritt. u Ta ut spolen og rull ut skjæretråden. Snurr den på ordentlig igjen som beskrevet ovenfor. Sett spolen på plass igjen som forklart. Miljø Separat avfallshåndtering. Produkter og batterier merket med dette symbolet skal ikke kastes I vanlig husholdningsavfall. Produkter og batterier inneholder materialer som kan gjenbrukes eller gjenvinnes for å redusere behovet for nye råmaterialer. Vennligst lever elektrisk utstyr og batterier til gjenbruk i henhold til lokale regler. Mer informasjon nner du på www.2helpU.com Tekniske data GL933 (Type 1) Spenning

Vekt kg 3,2 Lydtrykknivå: Lydtrykk (L

) 94 dB(A), usikkerhet (K) 0.55 dB(A) Totale vibrasjonsverdier (vektorsum fra tre retninger) i henhold til EN 50636-2-91:2014: Vibrasjonsemisjonsverdi (a

(Oversettelse av de opprinnelige instruksjonene) NORSK EF-samsvarserklæring MASKINDIREKTIV

5. Sekundært håndtag
