MANUALE UTENTE BDST36 BLACK & DECKER

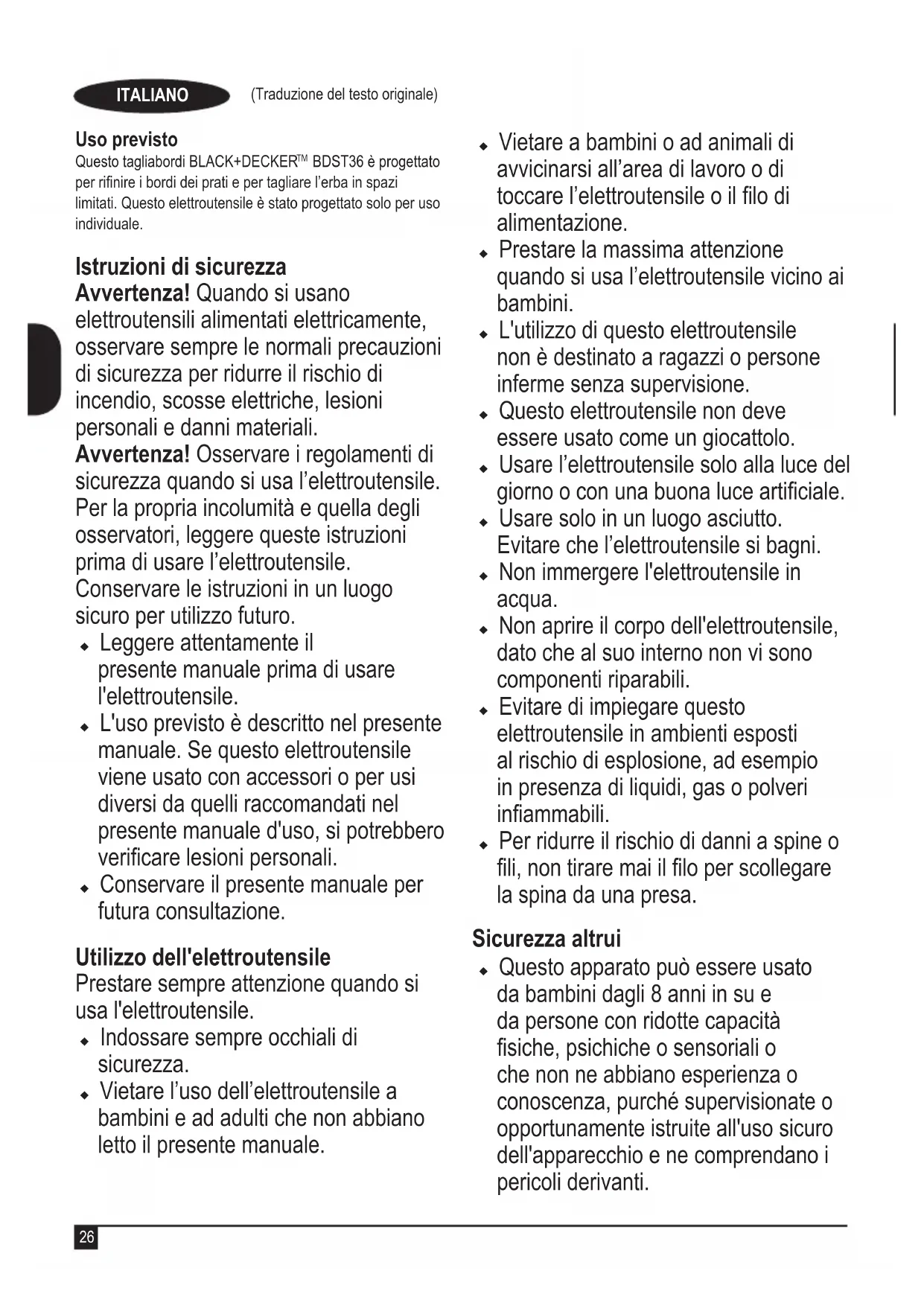

Questo tagliabordi BLACK+DECKER™ BDST36 è progettato per rifinire i bordi dei prati e per tagliare l'erba in spazi limitati. Questo elettroutensile è stato progettato solo per uso individuale.

Istruzioni di sicurezza

Avvertenza! Quando si usano

elettroutensili alimentati elettricamente, osservare sempre le normali precauzioni di sicurezza per ridurre il rischio di incendio, scosse elettriche, lesioni personali e danni materiali.

Avvertenza! Osservare i regolamenti di sicurezza quando si usa l'elettroutensile. Per la propria incolumità e quella degli osservatori, leggere queste istruzioni prima di usare l'elettroutensile. Conservare le istruzioni in un luogo sicuro per utilizzo futuro.

• Leggere attentamente il presente manuale prima di usare l'elettroutensile.
• L'uso previsto è descritto nel presente manuale. Se questo elettroutensile viene usato con accessori o per usi diversi da quelli raccomandati nel presente manuale d'uso, si potrebbero verificare lesioni personali.
• Conservare il presente manuale per futura consultazione.

Utilizzo dell'elettroutensile

Prestare sempre attenzione quando si usa l'elettroutensile.

• Indossare sempre occhiali di sicurezza.

• Vietare l'uso dell'elettroutensile a bambini e ad adulti che non abbiano letto il presente manuale.

• Vietare a bambini o ad animali di avvicinarsi all'area di lavoro o di toccare l'elettroutensile o il filo di alimentazione.

• Prestare la massima attenzione quando si usa l'elettroutensile vicino ai bambini.
• L'utilizzo di questo elettroutensile non è destinato a ragazzi o persone inferme senza supervisione.
• Questo elettroutensile non deve essere usato come un giocattolo.
• Usare l'elettroutensile solo alla luce del giorno o con una buona luce artificiale.
• Usare solo in un luogo asciutto.
• Evitare che l'elettroutensile si bagni.
• Non immergere l'elettroutensile in acqua.
• Non aprire il corpo dell'elettroutensile, dato che al suo interno non vi sono componenti riparabili.
• Evitare di impiegare questo elettroutensile in ambienti esposti al rischio di esplosione, ad esempio in presenza di liquidi, gas o polveri infiammabili.
• Per ridurre il rischio di danni a spine o fili, non tirare mai il filo per scollegare la spina da una presa.

Sicurezza altrui

• Questo apparato può essere usato da bambini dagli 8 anni in su e da persone con ridotte capacità fisiche, psichiche o sensoriali o che non ne abbiano esperienza o conoscenza, purché supervisionate o opportunamente istruite all'uso sicuro dell'apparecchio e ne comprendano i pericoli derivanti.

- I bambini non devono giocare con l'elettrodomestico. Gli interventi di pulizia e di manutenzione da parte dell'utente non devono essere eseguiti da bambini senza supervisione.

Rischi residui.

Quando si usa l'elettroutensile, possono esservi altri rischi residui che possono non essere stati contemplati negli avvisi di sicurezza allegati. Tali rischi possono sorgere a seguito di un uso prolungato o improprio, ecc.

Perfino adottando gli appositi regolamenti di sicurezza e utilizzando i dispositivi di sicurezza, certi rischi residui non possono essere evitati. Essi comprendono:

• Lesioni causate o subite a seguito del contatto con parti rotanti/in movimento.
• Lesioni causate o subite durante la sostituzione di parti, lame o accessori.
• Lesioni causate dall'impiego prolungato di un elettroutensile. Quando si usa qualsiasi elettroutensile per lunghi periodi, accertarsi di fare regolarmente delle pause.
• Problemi di udito.
• Rischi per la salute causati dall'aspirazione di polvere generata dall'utilizzo dell'elettroutensile (ad esempio quando si lavora con il legno, in modo particolare quello di quercia, faggio o l'MDF.)

Dopo l'impiego

- Quando non viene usato, l'elettroutensile deve essere conservato in un luogo asciutto e ben ventilato, fuori dalla portata dei bambini.

♦ Gli elettroutensili non devono essere riposti alla portata dei bambini.
- Se viene conservato o trasportato in un veicolo, l'elettroutensile deve essere messo nel bagagliaio o legato per evitare che si sposti in caso di cambiamento repentino della velocità o della direzione di marcia.

Ispezione e riparazioni

• Prima dell'impiego, controllare che l'elettroutensile non sia danneggiato e non presenti parti difettose. Controllare che non vi siano parti rotte o altre condizioni che potrebbero avere ripercussioni sulle prestazioni.
• Non usare l'elettroutensile se alcune parti sono danneggiate o difettose.
• Far riparare o sostituire le parti danneggiate o difettose da un tecnico autorizzato.
• Non tentare di smontare o sostituire qualsiasi parte ad eccezione di quelle specificate nel presente manuale.

Utilizzo di un cavo di prolunga

Usare sempre un cavo di prolunga di tipo omologato, idoneo all'assorbimento di corrente di questo elettroutensile (vedere i dati tecnici). Il cavo di prolunga deve essere idoneo per impiego all'esterno e deve essere opportunamente contrassegnato. È possibile usare un cavo di prolunga lungo fino a 30 m con diametro di 1,5 mm² HO5VV-F senza perdita alcuna delle prestazioni del prodotto. Prima dell'impiego, ispezionare il cavo di prolunga per accertarsi che non presenti segni di danni, usura o invecchiamento. Sostituire il cavo di

prolunga se è danneggiato o difettoso. Se si usa un mulinello, svolgere sempre completamente il cavo.

Altre precauzioni di sicurezza per i decespugliatori tagliabordi

Attenzione! I fili da taglio continuano a girare dopo lo spegnimento del motore.

• Imparare bene i comandi e come usare in modo appropriato l'elettroutensile.
• Prima dell'uso, controllare che il filo di alimentazione e il cavo di prolunga non presentino segni di danni, invecchiamento e usura. Se il filo di alimentazione subisce danni durante l'uso, scollegarlo immediatamente dalla presa di corrente. NON TOCCARE IL FILO DI ALIMENTAZIONE PRIMA DI AVERLO SCOLLEGATO DALLA PRESA DI CORRENTE.

- Non usare l'elettroutensile se i fili di alimentazione sono danneggiati o usurati.

- Indossare scarpe o stivali robusti per proteggere i piedi.

- Indossare calzoni lunghi per proteggere le gambe.

- Prima di iniziare a usare l'elettroutensile, controllare che lungo il percorso in cui si deve lavorare, non vi siano bastoncini, pietre, fili elettrici e altri ostacoli.

- Usare l’elettroutensile solo in posizione verticale e con il filo da taglio vicino a terra. Non spegnere mai l’elettroutensile in qualsiasi altra posizione.

• Spostarsi lentamente quando si usa l'elettroutensile. Ricordare che l'erba appena tagliata è umida e scivolosa.
• Non lavorare su pendii ripidi. Lavorare trasversalmente su di un pendio e mai procedendo verticalmente in su e in giù.
• Non attraversare mai strade o sentieri coperti di ghiaia con l'elettroutensile acceso.
• Non toccare mai il filo da taglio quando l'elettroutensile è acceso.
• Non appoggiare a terra l'elettroutensile fino a quando il filo da taglio non si è completamente fermato.
• Usare solo il corretto tipo di filo da taglio. Non usare mai filo da taglio in metallo o una lenza.
• Prestare attenzione a non toccare la lama di tranciatura del filo.
• Prestare attenzione a tenere sempre lontano il filo di alimentazione da quello da taglio. Essere sempre consapevoli di dove si trova il filo di alimentazione.
• Tenere sempre mani e piedi lontani dal filo da taglio, in modo particolare quando si accende il motore.
• Prima di usare l'elettroutensile e dopo ogni impatto, controllare che non vi siano segni di usura o danni e riparare come richiesto.
• Non far mai funzionare l’elettroutensile con le protezioni danneggiate o smontate.
• Proteggersi da eventuali lesioni che potrebbero essere causate dai dispositivi montati per la tranciatura di una lunghezza di filo da taglio. Dopo aver srotolato una nuova

lunghezza di filo da taglio, riportare sempre l'elettroutensile nella normale posizione di funzionamento prima di accenderlo.

• Verificare sempre che le fessure di ventilazione siano mantenute pulite e prive di impurità.
• Non usare il decespugliatore (tagliabordi) se i fili di alimentazione sono danneggiati o usurati.
• Tenere i cavi di prolunga lontano dagli elementi da taglio.

Etichette sull'elettroutensile

Sull'elettroutensile sono presenti i seguenti simboli assieme al codice data:

Leggere il manuale prima dell'utilizzo.

Indossare occhiali di sicurezza quando si usa l'elettroutensile.

Indossare otoprotezioni idonee quando si usa l'elettroutensile.

Estrarre sempre la spina dalla presa prima di ispezionare un filo di alimentazione danneggiato. Fare attenzione a non adoperare il tagliabordi se il filo di alimentazione è danneggiato.

Fare attenzione agli oggetti lanciati in aria. Tenere gli osservatori lontani dalla zona di taglio.

Non esporre l'elettroutensile alla pioggia o a un'umidità intensa.

Pressione sonora garantita in base alla direttiva 2000/14/CE.

Sicurezza elettrica

Il doppio isolamento di cui è provvisto l'elettroutensile rende superfluo il filo di terra. Controllare sempre che l'alimentazione corrisponda alla tensione indicata sulla targhetta dei dati tecnici.

• In caso di danneggiamento del filo di alimentazione, è necessario farlo riparare dal fabbricante o presso un centro assistenza BLACK+DECKER autorizzato in modo da evitare eventuali pericoli.
• La sicurezza elettrica può essere ulteriormente aumentata utilizzando un dispositivo a corrente residua (RCD) ad alta sensibilità (30 mA).

Caratteristiche

Si indicano di seguito le caratteristiche di cui questo elettroutensile è dotato.

1. Interruttore di accensione
2. Manico
3. Fermacavo
4. Spina
5. Secondo manico
6. Protezione
7. Lama di tranciatura filo
8. Filo da taglio
9. Alloggiamento bobina
10. Testa

Montaggio

Avvertenza! Prima di montarlo, assicurarsi che l'elettroutensile sia spento e scollegato dalla presa di corrente.

Montaggio di un secondo manico (fig. A)

◆ Infilare il secondo manico (5) su quello principale (2) spingendolo verso l'alto.

ITALIANO

(Traduzione del testo originale)

◆ Fissare in sede il secondo manico con le due viti (19) fornite.

Montaggio della protezione (fig. B)

• Posizionare la protezione sull'elettroutensile come illustrato.
• Premere saldamente la protezione (6) fino a quando si aggancia in sede.
  ◆ Fissare la protezione con la vite (11).

Avvertenza! Non usare mai l'elettroutensile senza la protezione montata correttamente.

Rilascio del filo da taglio

Durante il transito, il filo da taglio è fissato sull'alloggiamento della bobina con del nastro adesivo.

♦ Staccare il nastro adesivo che fissa il filo da taglio (8) sull'alloggiamento della bobina (9).

Collegamento dell'elettroutensile alla presa di corrente (fig. C)

♦ Collegare la presa femmina di un cavo di prolunga idoneo alla spina (4).
◆ Far passare il filo di alimentazione nel fermacavo (3).
◆ Inserire la spina in una presa di corrente.

Per elettroutensili dotati di filo di alimentazione: Accertarsi che il filo di alimentazione sia stato avvolto attorno al fermacavo prima di collegare la spina alla presa di corrente.

Avvertenza! Il cavo di prolunga deve essere idoneo all'impiego all'aperto.

Utilizzo

Avvertenza! Lasciare che l'elettroutensile funzioni al suo ritmo. Non sovraccaricarlo.

Accensione e spegnimento

◆ Per accendere l'elettroutensile, premere la leva a grilletto (1).
◆ Per spegnere l'elettroutensile, rilasciare la leva a grilletto.

Avvertenza! Non tentare mai di bloccare una leva a grilletto su acceso.

Consigli per un utilizzo ottimale

In generale

◆ Per ottenere i migliori risultati di taglio, tosare l'erba solo quando è asciutta.

Rifilatura

- Tenere l'elettroutensile così come indicato in fig. D.

◆ Far oscillare con attenzione il decespugliatore tagliabordi da un lato all'altro.
- Quando si taglia l'erba lunga, procedere in stadi partendo dalle punte. Eseguire dei tagli di piccola entità.
- Tenere l'elettroutensile lontano da oggetti duri e da piante delicate.
- Il filo da taglio si usura più rapidamente e richiede una maggior alimentazione se la tosatura è eseguita lungo marciapiedi o altre superfici abrasive oppure se si stanno tagliando erbacce folte.
Dopo un uso prolungato del decespugliatore tagliabordi, il filo da taglio si accorcia a causa dell'usura. Battere con attenzione l'elettroutensile a terra durante il funzionamento per alimentare il filo.
◆ Se l'elettroutensile comincia a funzionare lentamente, ridurre il carico.

Montaggio di una nuova bobina del filo da taglio (fig. E - F)

Le bobine del filo da taglio di ricambio sono reperibili presso il rivenditore BLACK+DECKER (n. cat. A6226).

• Tenere premute le linguette (12) e staccare il coperchio della bobina (13) dall'alloggiamento (9).
  ◆ Estrarre la bobina vuota (14) dal relativo alloggiamento.
  ◆ Eliminare sporcizia ed erba dal coperchio e dall'alloggiamento della bobina.
  ◆ Prendere la nuova bobina e srotolare 10 cm circa di filo da taglio.
  ◆ Far passare il filo da taglio dall'occhiello (15).
  Premere la bobina sull'albero di comando (16) e ruotarla leggermente fino a quando si insedia. Verificare che il filo da taglio non sia inceppato sotto la bobina e che 10 cm di filo da taglio sporgano dall'alloggiamento.
• Allineare le linguette (12) sul coperchio della bobina ai fori nell'alloggiamento (15).
• Premere il coperchio sull'alloggiamento fino a quando si aggancia saldamente in sede.

Avvertenza! Se il filo da taglio sporge oltre la lama di tranciatura (7), tagliarlo in modo che raggiunga appena la lama.

Avvolgere un nuovo filo da taglio sulla bobina vuota (fig. G - I)

Avvolgere un nuovo filo da taglio sulla bobina vuota (fig. G - I) Confezioni di filo da taglio di ricambio sono reperibili presso il rivenditore BLACK+DECKER [n. cat. A6170 (25 m), A6046 (37,5 m) e A6171 (40 m)].

◆ Estrarre la bobina vuota dall'elettroutensile come descritto in precedenza.
◆ Rimuovere il filo da taglio rimanente dalla bobina.
◆ Far passare 2 cm di filo da taglio in uno dei fori (17) nella bobina come illustrato.

• Avvolgere il filo da taglio sulla bobina nella direzione della freccia (18). Accertarsi che il filo sia avvolto in modo accurato e a strati. Non incrociarlo.
• Lasciare che il filo sporga 10 cm circa dalla bobina e tenere un dito sul filo per bloccarlo in sede.
  ◆ Procedere come descritto in precedenza per montare la bobina nell'elettroutensile.

Avvertenza! Usare solo il corretto tipo di filo da taglio BLACK+DECKER..

Sostituzione della spina (solo Regno Unito e Irlanda)

Se è necessario montare una nuova spina:

◆ smaltire in tutta sicurezza quella vecchia;
♦ collegare il filo marrone al morsetto sotto tensione della nuova spina;
◆ collegare il filo blu al morsetto neutro.

Attenzione! Non effettuare nessun collegamento sul morsetto di terra. Seguire le istruzioni fornite con le spine di buona qualità. Fusibile raccomandato: 5 A.

Ricerca guasti

Se l'elettroutensile non dovesse funzionare correttamente, seguire le istruzioni riportate di seguito. Se non è comunque possibile risolvere il problema, rivolgersi al tecnico BLACK+DECKER di zona.

Avvertenza! Prima di continuare, scollegare l'elettroutensile dalla presa di corrente.

L'elettroutensile funziona lentamente

• Controllare che l'alloggiamento della bobina possa ruotare liberamente. Pulirlo con attenzione se necessario.
• Controllare che il filo da taglio non sporga più di 11 cm dall'alloggiamento della bobina. In caso affermativo, tagliarlo in modo che raggiunga appena la lama di tranciatura del filo da taglio.

Se l'alimentazione del filo con colpetto a terra non funziona

• Tenere premute le linguette e staccare il coperchio della bobina dall'alloggiamento.
• Tirare il filo da taglio fino a quando sporge 11 cm dall'alloggiamento. Se sulla bobina è rimasta una quantità insufficiente di filo da taglio, montarne una nuova come descritto in precedenza.
• Allineare le linguette sul coperchio della bobina alle sfinestrature nell'alloggiamento.
  Premere il coperchio sull'alloggiamento fino a quando si aggancia saldamente in sede.

- Se il filo da taglio sporge oltre la lama di tranciatura, tagliarlo in modo che raggiunga appena la lama. Se l'alimentazione del filo con colpetto a terra non funziona ancora oppure se la bobina è inceppata, provare uno dei seguenti suggerimenti.

◆ Pulire con attenzione il coperchio e l'alloggiamento della bobina.
- Rimuovere la bobina e controllare che la molla sia in posizione.
- Rimuovere la bobina e srotolare il filo da taglio e quindi avvolgerlo in modo ordinato come descritto in precedenza. Sostituire la bobina come da istruzioni.

Manutenzione

Questo apparecchio/elettroutensile BLACK+DECKER con o senza filo è stato progettato per funzionare a lungo con una manutenzione minima. Per ottenere prestazioni sempre soddisfacenti occorre avere cura dell'elettroutensile/ apparecchio e sottoporlo a pulitura periodica.

Avvertenza! Prima di eseguire interventi di manutenzione su elettroutensili con o senza filo procedere come descritto di seguito.

• Spegnere e scollegare l'apparecchio/elettroutensile dalla presa di corrente.
  ◆ Oppure spegnere ed estrarre la batteria se l'apparecchio/elettroutensile è dotato di battery pack a parte.
• Oppure scaricare completamente la batteria se è di tipo integrale e quindi spegnerlo.
• Scollegare l'alimentatore prima di pulirlo. L'alimentatore non richiede nessuna manutenzione salvo una regolare pulitura.
• Pulire regolarmente le prese di ventilazione dell'elettroutensile/apparecchio e dell'alimentatore con un pennello o con un panno morbido e asciutto.
• Il vano del motore deve essere pulito regolarmente con un panno umido. Non usare materiali abrasivi o detergenti a base di solventi.

Protezione dell'ambiente

Raccolta differenziata. Questo prodotto non deve essere smaltito con i normali rifiuti domestici.

Nel caso in cui l'elettroutensile BLACK+DECKER debba essere sostituito o non sia più necessario, non smaltirlo con i normali rifiuti domestici. Metterlo da parte per la raccolta differenziata.

La raccolta differenziata dei prodotti e degli imballaggi utilizzati consente il riciclaggio dei materiali e il loro continuo utilizzo. Il riutilizzo dei materiali riciclati favorisce la protezione dell'ambiente prevenendo l'inquinamento e riduce il fabbisogno di materie prime.

Seguire la regolamentazione locale per la raccolta differenziata dei prodotti elettrici che può prevedere punti di raccolta o la consegna dell'elettroutensile al rivenditore presso il quale viene acquistato un nuovo prodotto.

BLACK+DECKER offre ai propri clienti la possibilità di riciclare i prodotti BLACK+DECKER che hanno esaurito la loro vita di servizio. Per usufruire di tale servizio, è sufficiente restituire il prodotto a qualsiasi tecnico autorizzato, incaricato della raccolta per conto dell'azienda.

Per individuare il tecnico autorizzato più vicino, rivolgersi alla sede BLACK+DECKER locale, presso il recapito indicato nel presente manuale. Altrimenti, un elenco completo di tutti i tecnici autorizzati BLACK+DECKER e i dettagli completi sui contatti e i servizi post-vendita sono disponibili su Internet all'indirizzo: www.2helpU.com

Dati tecnici

		BDST36Tipo 1
Tensione in ingresso	V_c.a.	230
Potenza assorbita	W	350
Regime a vuoto	min^1	11500
Peso	kg	1,6

Valore medio quadratico ponderato dell'accelerazione secondo la normativa EN 50636-2-91: = 7,5 m/s², incertezza (K) = 1,5 m/s².

$$ \begin{array}{c} L _ {P A} (\text { pressione sonora }) 8 0 \mathrm{dB(A)} \ \text { incertezza(K) = 1,5dB(A)} \end{array} $$

Dichiarazione di conformità CE

DIRETTIVA SUI MACCHINARI

DIRETTIVA SULLA RUMOROSITÀ ESTERNA

BDST36 - Tagliabordi

Black & Decker dichiara che questi prodotti descritti al paragrafo "Dati tecnici" sono conformi a: 2006/42/CE, EN 60335-1: 2012 +A11:2014, EN 50636-2-91:2014

2000/14/CE, Decespugliatore tagliabordi, L ≤ 50 cm, Allegato VIII DEKRA Certification B.V., Utrechtseweg 310, 6802 ED Arnhem, Paesi Bassi ID ente notificato n.: 0344

Livello di potenza acustica in base a 2000/14/CE (Articolo 12, Allegato III, L ≤ 50 cm): L_WA (pressione sonora misurata) 94 dB(A) incertezza (K) = 1,5 dB(A) L_WA (pressione sonora garantita) 96 dB(A) incertezza (K) = 1,5 dB(A)

Questi prodotti sono conformi alle Direttive 2004/108/CE (fino al 19/04/2016), 2014/30/UE (dal 20/04/2016) e 2011/65/UE. Per ulteriori informazioni, contattare Black & Decker al seguente indirizzo oppure consultare l'ultima di copertina del manuale.

Il sottoscritto è responsabile della redazione di questo documento tecnico e rilascia questa dichiarazione per conto di Black & Decker.

R. vanee

R. Laverick

Engineering Manager

Certa della qualità dei suoi prodotti, Black & Decker offre una garanzia eccezionale. Il presente certificato di garanzia è complementare ai diritti legali e non li pregiudica in alcun modo. La garanzia è valida entro il territorio degli Stati membri dell'Unione Europea e dell'EFTA (European Free Trade Area).

Se un prodotto Black & Decker risulta difettoso per qualità del materiale, della costruzione o per mancata conformità entro 24 mesi dalla data di acquisto, Black & Decker garantisce la sostituzione delle parti difettose, provvede alla riparazione dei prodotti se ragionevolmente usurati oppure alla loro sostituzione, in modo da ridurre al minimo il disagio del cliente a meno che:

• il prodotto non sia stato destinato a usi commerciali, professionali o al noleggio;
• il prodotto non sia stato usato in modo improprio o scorretto;
• il prodotto non abbia subito danni causati da oggetti o sostanze estranee oppure incidenti;
• il prodotto non abbia subito tentativi di riparazione non effettuati da tecnici autorizzati né dall'assistenza Black & Decker.

Per attivare la garanzia è necessario esibire la prova di acquisto al venditore o al tecnico autorizzato. Per individuare il tecnico autorizzato più vicino, rivolgersi alla sede Black & Decker locale, presso il recapito indicato nel presente manuale. Altrimenti, un elenco completo di tutti i tecnici autorizzati Black & Decker e i dettagli completi sui contatti e i servizi post-vendita sono disponibili su Internet all'indirizzo: www.2helpU.com

I clienti che desiderano registrare il nuovo prodotto BLACK+DECKER e ricevere gli aggiornamenti sui nuovi prodotti e le offerte speciali, sono invitati a visitare il sito Web (www.blackanddecker.it). Ulteriori informazioni sul marchio e la gamma di prodotti BLACK+DECKER sono disponibili all'indirizzo www.blackanddecker.it

Beoogd gebruik
