MANUAL DE UTILIZADOR DBE 352 Eibenstock
Instruções originais ……………...............

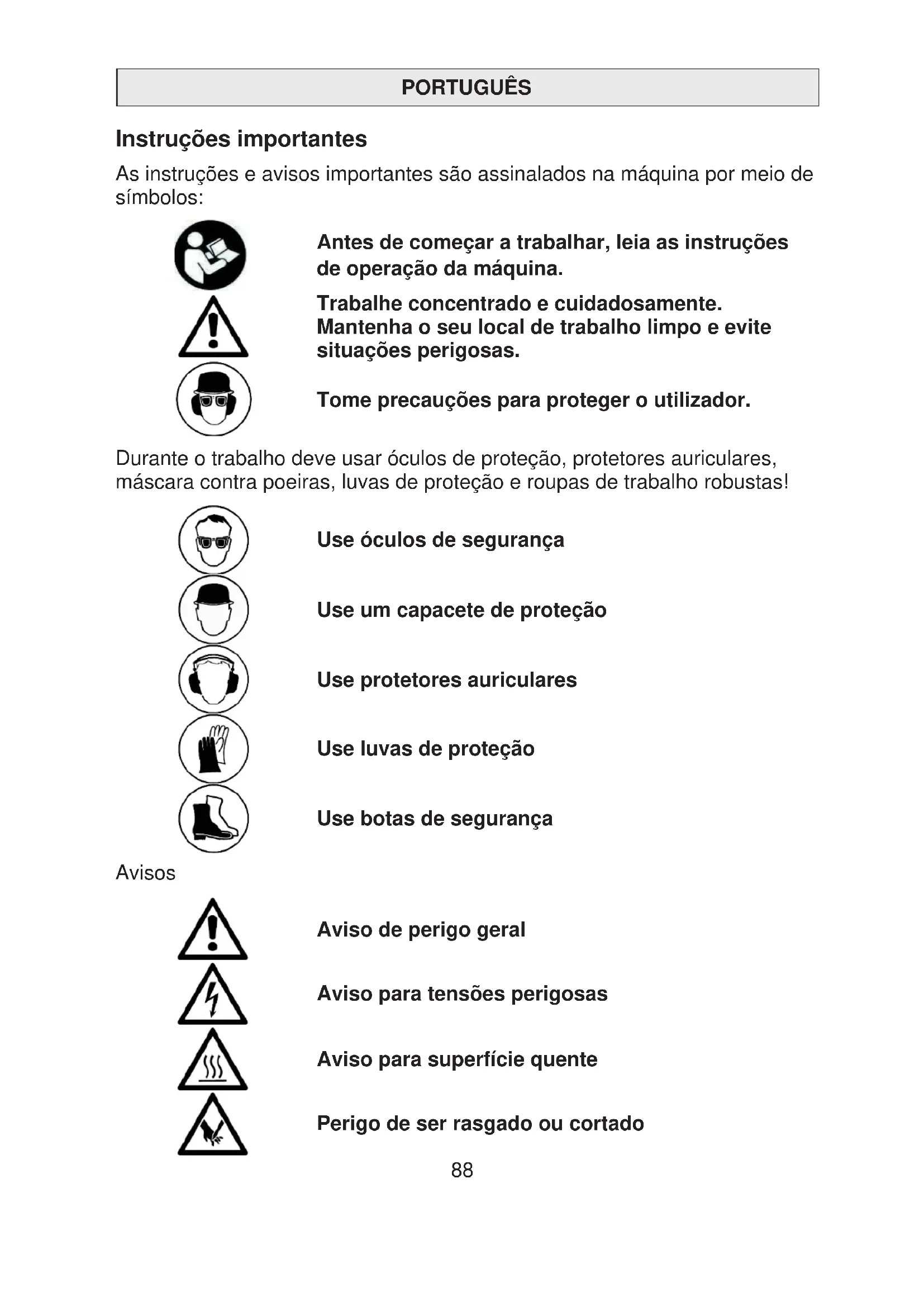

PORTUGUÊS Instruções importantes As instruções e avisos importantes são assinalados na máquina por meio de símbolos:
Antes de começar a trabalhar, leia as instruções de operação da máquina.
Trabalhe concentrado e cuidadosamente. Mantenha o seu local de trabalho limpo e evite situações perigosas.
Tome precauções para proteger o utilizador. Durante o trabalho deve usar óculos de proteção, protetores auriculares, máscara contra poeiras, luvas de proteção e roupas de trabalho robustas!
Use óculos de segurança
Use um capacete de proteção
Use luvas de proteção
Aviso para tensões perigosas
Caraterísticas técnicas Motor de perfuração para broca craniana diamantada EBM 352/3 Tensão nominal:
Frequência: 50/60 Hz Diâmetro máx. de perfuração: 352 mm Porta ferramentasl: 1 ¼" UNC Classe de proteção: I Grau de proteção. IP 20 Peso líquido: cerca de 12,5 kg Supressão de interferências: EN 55014 e EN 61000 Velocidade nominal
da engrenagem diâmetro de perfuração 1 230 rpm 152 - 352 mm 2 500 rpm 62 - 152 mm 3 1030 rpm 42 - 62 mm Acessórios disponíveis: Item
Coluna de perfuração para broca diamantada BST 352 V
Conjunto de fixação para betão / pedra
Anel de cobre para fácil remoção da broca
Escora de fixação rápida
Anel de aspiração de água WR 352
Depósito de água metálico para 10 l
Extensões para as brocas
Fornecimento O berbequim para broca craniana diamantada EBM 352/3 com válvula de globo e conector GARDENA, interruptor de proteção PRCD, instruções de funcionamento, uma chave SW 32 e uma chave SW 41 numa caixa de cartão. Utilização prevista O berbequim para broca craniada diamantada EBM 352/3 destina-se a uma utilização profissional e só deve ser operada por pessoal com a formação adequada.90
Com as brocas adequadas para perfuração com água, a máquina apenas pode ser utilizada para perfurar com água, por ex., betão, pedra e alvenaria. Apenas pode se utilizada com um coluna de perfuração adequada para berbequins com brocas diamantadas. Instruções de segurança
O trabalho seguro com a máquina só é possível se ler estas instruções de funcionamento e seguir estritamente as instruções nela contidas. Além disso, as instruções de segurança gerais do folheto fornecido com a ferramenta também devem ser seguidas. Antes da primeira utilização, o utilizador deve fazer uma formação prática. Guarde todas as advertências e instruções para consultas futuras. Se o cabo de alimentação for danificado ou cortado durante a utilização, não toque no cabo, mas remova imediatamente a ficha da tomada. Nunca utilize a ferramenta com um cabo de alimentação danificado. Ao perfurar tetos ou paredes, certifique-se de que não corta cabos da rede elétrica nem tubos de gás ou água. Utilize um detetor de metais se necessário. Antes de iniciar o trabalho, consulte um responsável pela obra para saber a posição exata da perfuração. Se perfurar tetos, garanta a segurança do local por baixo, porque o núcleo cortado pode cair para baixo.
Preste atenção para que a ferramenta não seja exposta à chuva. Não utilize a ferramenta num ambiente em que exista o perigo de explosão. Não utilize a ferramenta se estiver em cima de um escadote. Não perfure materiais que contenham amianto. Nunca transporte a ferramenta segurando-a pelo cabo e verifique sempre a ferramenta, o cabo e a ficha antes da utilização. Quaisquer danos na ferramenta só devem ser reparados por especialistas. Introduza a ficha na tomada apenas quando a ferramenta estiver desligada. É proibido fazer quaisquer alterações à ferramenta. A máquina só deve ser ligada a um circuito protegido por um disjuntor diferencial. Desligue a máquina e remova a ficha da tomada quando não estiver a ser utilizada, por ex. ao montar ou desmontar acessórios na máquina, se ocorrer uma queda na tensão elétrica.91
Desligue a máquina se esta parar por qualquer razão. Evita assim que a máquina seja ligada subitamente ou sem supervisão. Não utilize a máquina se uma parte da carcaça estiver danificada ou em caso de danos no interruptor, no cabo ou na ficha. Durante o trabalho, estenda o cabo de alimentação, o cabo de extensão e a mangueira de extração para a parte de trás da máquina e afastados desta. As ferramentas elétricas devem ser inspecionadas visualmente por um especialista a intervalos regulares. Ao usar a broca, a água de arrefecimento nunca deve entrar no motor ou em quaisquer peças elétricas. As perfurações em tetos só devem ser feitas com as medidas de segurança adequadas (recolha de água). Após uma interrupção do seu trabalho, ligue a máquina novamente apenas depois de ter verificado que a broca pode rodar livremente. A ferramenta apenas pode ser utilizada com um coluna de perfuração adequada. Não toque nas peças rotativas. Pessoas menores de 16 anos de idade não estão autorizadas a utilizar a ferramenta. Durante a utilização, o utilizador e outras pessoas que estejam próximas têm que usar protetores auriculares, óculos de proteção, capacetes, luvas e botas de proteção adequados.
Trabalhe sempre concentrado e cuidadosamente. Não utilize a ferramenta quando não se puder concentrar no trabalho. Para mais instruções de segurança consulte o folheto incluído! Montagem na coluna de perfuração
Aperte a base de montagem do EMB 352/3 por meio de quatro parafusos Allen M8 à coluna de perfuração. A coluna de perfuração deve ter uma boa rigidez e um sistema de guiamento preciso. O veio da máquina deve estar paralelo ao eixo da coluna de perfuração. Utilize unicamente colunas de perfuração com dispositivos de segurança. É aconselhável utilizar um anel de recolha de água. 79,5
O EBM 352/3 está equipado com uma alça de transporte que torna o transporte do berbequim e a sua montagem na coluna de perfuração mais fácil.
Ligação elétrica O EBM 352/3 é fabricado com uma proteção de classe I. Para proteger o operador, a máquina só pode ser operada num circuito elétrico protegido por um disjuntor diferencial. Por este motivo, a máquina está equipada com um interruptor com disjuntor diferencial integrado no cabo que permite ligar a unidade diretamente a uma tomada com ligação à terra.
Atenção! O interruptor de segurança com disjuntor diferencial não deve entrar em contacto com a água. O interruptor de segurança com disjuntor diferencial não deve ser utilizado para ligar e desligar a ferramenta. Antes de começar a trabalhar, verifique o seu funcionamento adequado pressionando o botão de TESTE. Primeiro, verifique a correspondência da tensão e frequência e compare-a com os dados mencionados na placa de identificação. Diferenças de tensão de +6% a -10% são permitidas. Utilize apenas um cabo de extensão com 3 fios com condutor de proteção e uma secção transversal suficiente (min. 2,5 mm
). Uma secção transversal demasiado pequena pode levar a perdas de carga excessivas e ao sobreaquecimento da máquina e do cabo. A máquina está equipada com um limitador de velocidade de arranque para impedir que os fusíveis rápidos se queimem no arranque. Ligação da água Se a broca não for arrefecida o suficiente com água, os segmentos diamantados podem aquecer e ser danificados e enfraquecidos. Por esse motivo, certifique-se sempre de que o sistema de arrefecimento não está entupido.93
Para fornecer água à máquina, proceda do seguinte modo: Ligue a ferramenta ao sistema de abastecimento de água ou a um recipiente sob pressão com água utilizando o conector GARDENA. Certifique-se sempre que a máquina só funciona com água limpa suficiente, pois os vedantes são danificados quando a máquina funciona a seco. Atenção! A pressão máxima de água não deve exceder 3 bar! Certifique-se de que os segmentos são bem arrefecidos. Se a água de perfuração tiver um aspeto leitoso, os segmentos estão bem arrefecidos. As perfurações em tetos só devem ser feitas utilizando o anel de recolha de água. Em caso de risco de congelamento, drene o sistema de água. Caixa de velocidades

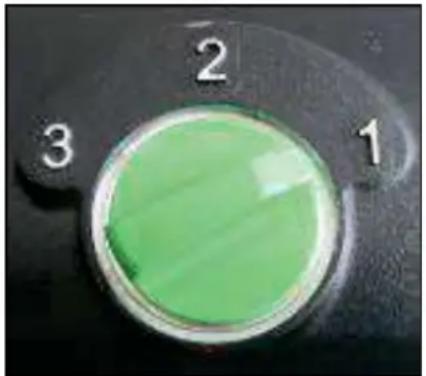

O EBM 352/3 está equipado com uma caixa de velocidades mecânica de 3 velocidades em banho de óleo. Selecione a velocidade de acordo com o diâmetro de perfuração (consulte a placa de identificação da ferramenta). Utilize o seletor de velocidades para mudar para a velocidade seguinte mais alta ou mais baixa até bloquear. Mude de velocidade apenas quando a ferramenta não estiver em funcionamento; rode ligeiramente o veio para facilitar a mudança de velocidade.
Mude de velocidade apenas quando a ferramenta não estiver a funcionar! Nunca faça força. Nunca use ferramentas, como martelos ou alicates para mudar de velocidade.
Brocas As brocas diamantadas e com uma rosca fêmea 1 ¼" UNC podem ser enroscadas diretamente no veio da máquina. Para as brocas com rosca macho R ½", estão disponíveis adaptadores de montagem. Utilize sempre brocas que correspondam ao material que vai ser perfurado.94
Pode evitar que a máquina seja danificada se apenas utilizar brocas bem equilibradas e sem deformações. Preste atenção para que os segmentos diamantados tenham bastante relevo cortado em direção ao corpo da broca. Substituição das brocas
Atenção! A máquina é pesada e pode aquecer muito durante a utilização. Pode queimar as mãos ou ser cortado ou rasgado pelos segmentos da broca. Antes do início de quaisquer trabalhos na ferramenta deve desligar a ficha da rede elétrica. Use sempre luvas de proteção ao substituir a broca! O veio da máquina tem uma rosca direita. Utilize a chave SW 32 para segurar o veio. Nunca remova a broca com impactos, pois desta forma a máquina será danificada. Com um pouco de massa lubrificante resistente à água, aplicada à rosca da broca, e um anel de cobre entre o veio e a broca, pode remover a broca mais facilmente. Utilização da unidade de perfuração Para operar a ferramenta com segurança, observe as seguintes regras: Segurança no trabalho: Certifique-se de que o seu local de trabalho está livre de qualquer coisa que possa perturbar o seu trabalho. Certifique-se de que o seu local de trabalho está bem iluminado. Certifique-se de que respeita as condições para a ligação à fonte de alimentação elétrica. Ao colocar os cabos, certifique-se de que não podem ser danificados pela ferramenta. Certifique-se de que pode sempre supervisionar o local de trabalho de forma a poder sempre alcançar todos os elementos de controlo e dispositivos de segurança necessários. A fim de evitar acidentes, mantenha outras pessoas longe do seu local de trabalho. Espaço necessário para operação e manutenção Se possível, certifique-se de que tem espaço livre suficiente para a operação e manutenção à volta da máquina (cerca de 2 metros). Desta forma, pode trabalhar com segurança e, em caso de problemas operacionais, pode intervir imediatamente.95
Preparação Ao perfurar blocos, certifique-se de que os blocos estão bem ancorados e fixos. Antes de perfurar peças de apoio, certifique-se de que não ignora os aspetos estruturais. Respeite as instruções dos especialistas que são responsáveis pelo projeto. Certifique-se de que não danifica nenhuma rede de gás, água ou cabos elétricos durante a perfuração. Preste atenção para não tocar em nenhuma parte metálica da máquina quando furar paredes e terrenos onde cabos elétricos possam estar debaixo de água. Preste atenção para que o núcleo da perfuração não lesione alguém nem danifique nada quando cair. Se o núcleo da perfuração puder causar qualquer dano quando cair, utilize um dispositivo que possa reter o núcleo da perfuração. Certifique-se de que a broca está bem fixa. Utilize apenas ferramentas adequadas para o material em questão. Montagem da coluna de perfuração O berbequim para brocas cranianas diamantadas EBM 352/3 só pode ser utilizado montado numa coluna de perfuração. Como a coluna de perfuração não está incluída no fornecimento, apenas damos algumas indicações importantes para a sua montagem. Consulte as instruções de operação da coluna de perfuração. Ligação do sistema de vácuo: Certifique-se de que o vácuo é suficiente (mínimo -0,8 bar). Certifique-se de que as juntas não estão desgastadas. Atenção! Não utilize a fixação por vácuo em paredes ou em tetos! Certifique-se de que os parafusos de nivelamento estão ajustados de tal forma que não sobressaiam da parte inferior da base de apoio da coluna de perfuração, caso contrário o vácuo é afetado e a base de apoio pode soltar- se do seu suporte.. Fixação com cavilhas: A forma mais comum de fixação é a fixação com cavilhas. Apenas podem ser utilizadas cavilhas metálicas. O diâmetro da cavilha não deve ser inferior a 12 mm. Para fixar corretamente a unidade de perfuração, é necessário o conjunto de fixação (número de encomenda 35721). Faça um furo com um diâmetro de 16 mm, com 50 mm de profundidade. Certifique-se de que o furo está livre de poeiras. Insira uma cavilha e abra-a com um mandril em expansão. Aparafuse o perno roscado na cavilha.96
Instale a coluna de perfuração com o furo profundo na base sobre o perno roscado. Instale a anilha e aparafuse bem a porca com orelhas. Ajuste a coluna de perfuração na plataforma utilizando os quatro parafusos. Perfuração Perfuração vertical Ligue o interruptor com disjuntor diferencial. Abra o abastecimento de água. Ligue o motor sem tocar na superfície com a broca. Gire a pega para baixar a broca até que entre em contato com a superfície. Para conseguir uma centragem exata da broca, mantenha o avanço lento durante o primeiro centímetro de profundidade de corte. Em seguida pode perfurar mais rapidamente. Uma velocidade de perfuração muito pequena reduz a potência.Por outro lado, quando a velocidade de perfuração é demasiado elevada, os segmentos diamantados ficam rombos rapidamente. Perfuração em ângulo Retire o parafuso na base e que fixa a coluna a 90°. Desaperte os dois parafusos na base da coluna e rode a coluna para o ângulo desejado. Volte a apertar os parafusos. No início, é melhor perfurar muito lentamente porque a broca apenas faz contacto com uma fração da sua área de corte com o material. Se perfurar muito rapidamente ou com uma pressão muito alta, a broca pode ser descentrada. Se encontrar ferro de reforço do betão reconhecerá esse facto porque a velocidade de avanço fica muito lenta, se necessitar de usar mais força, ou quando a água recolhida do furo mostrar claramente algumas lascas de metal. Reduza a pressão sobre broca para cortar o ferro do betão armado sem qualquer problema. Volte a aumentar a pressão quando tiver cortado através do ferro. Extensões para as brocas Se tiver de perfurar mais fundo do que o comprimento útil da sua broca: Primeiro, perfure apenas até ao ponto em que o comprimento útil da broca é atingido. Remova a broca e puxe o núcleo para fora do furo sem mover a unidade de perfuração com a broca craniana. Volte a introduzir a broca no orifício de perfuração.97
Enrosque uma extensão adequada entre a broca e o motor. Se a bucha da broca for de 1¼", não se esqueça dos anéis de cobre que facilitam a remoção da broca. Proteção contra sobrecargas A fim de proteger o operador, o motor e a broca, o EBM 352/3 está equipado com uma proteção mecânica, eletrónica e térmica contra sobrecargas. Mecânica: Se a broca for repentinamente bloqueada no furo, uma embraiagem deslizará desengatando o veio da broca do motor. Eletrónica: Para alertar o utilizador para não sobrecarregar a ferramenta aplicando uma força de avanço elevada, um LED está montado na tampa do motor. Este LED não se acende durante o funcionamento sem carga ou com carga normal. Em caso de sobrecarga, o LED acende-se com luz vermelha. Isso indica que a carga sobre a ferramenta deve ser reduzida. Em caso de não observação prolongada da indicação dada pelo LED, a proteção eletrónica desligará a unidade de forma independente. Depois de reduzir a carga e desligar e voltar a ligar a ferramenta, pode continuar a trabalhar. Térmica: Em caso de sobrecarga permanente, um termopar protege o motor contra a destruição. Também neste caso, o utilizador é avisado pelo indicador de sobrecarga. Pouco antes da temperatura máxima ser atingida, o indicador pisca a vermelho. Nesse caso, a ferramenta desliga-se e só pode ser reiniciada após um determinado período de arrefecimento (aprox. 2 minutos). O indicador de sobrecarga pisca até que a máquina tenha arrefecido o suficiente e possa ser utilizada novamente. O tempo de arrefecimento depende da temperatura do enrolamento do motor e da temperatura ambiente. Embraiagem de segurança A embraiagem de segurança deve absorver os choques e o esforço excessivo. É apenas uma ajuda e não uma proteção absoluta. Portanto, tem que manusear a máquina e perfurar com cuidado. Para se manter em bom estado, a embraiagem só deve deslizar por um tempo muito curto (máx. 2 segundos) em cada caso. O deslizamento por períodos mais longos destrói a embraiagem de segurança. Após sofrer um desgaste excessivo, a embraiagem tem que ser substituída por uma oficina autorizada.98
Fratura dos segmentos da broca Se um segmento diamantado, partes do reforço ou algo semelhante se partir, e como consequência a broca ficar encravada, pare de trabalhar neste furo e faça um furo com o mesmo centro e com um diâmetro 15 - 20 mm superior. Não tente terminar o seu trabalho utilizando outra broca com o mesmo diâmetro! Após a perfuração Quando tiver terminado a perfuração Remova a broca do furo. Pare o motor utilizando o interruptor do motor e não o interruptor com proteção diferencial. Feche o abastecimento de água. Remoção do núcleo quando este adere à broca: Separe a broca do motor (se possível). Coloque a broca em posição vertical. Bata cuidadosamente no tubo utilizando um cabo de martelo em madeira até que o núcleo de perfuração escorregue para fora. Nunca bata com a broca contra uma parede, nem tente fazer a operação com ferramentas, como um martelo ou uma chave de tubos. Se o fizer, o tubo pode ser deformado e nem o núcleo poderá ser removido nem a broca poderá ser reutilizada. Remoção do núcleo de orifícios cegos: Quebre o núcleo com uma cunha ou alavanca, ou em pedaços. Remova o núcleo com alicates adequados ou faça um furo no núcleo, aparafuse um parafuso com olhal e puxe o núcleo para fora. Cuidados e manutenção
Antes do início dos trabalhos de manutenção ou reparação, tem de desligar a ficha da rede elétrica! As reparações só podem ser feitas por pessoal devidamente qualificado e experiente. Após cada reparação, a máquina tem de ser inspecionada por um eletricista especialista. Devido à sua conceção, a máquina apenas necessita de um mínimo de cuidados e manutenção. Os seguintes trabalhos devem ser feitos regularmente ou, ainda melhor, devem ser inspecionadas as partes componentes. Limpe a unidade de perfuração depois de terminar os trabalhos de perfuração. Mais tarde, tem que lubrificar a rosca do veio. As ranhuras de ventilação têm de estar sempre limpas e abertas. Preste atenção99
para que não entre água dentro do berbequim para brocas cranianas durante o processo de limpeza. Após as primeiras 150 horas de operação, tem de mudar o óleo da caixa de velocidades. As mudanças de óleo da caixa de velocidades levam a um aumento substancial da vida útil da ferramenta. Após aproximadamente 250 horas de operação, as escovas de carbono têm de ser verificadas por um especialista e, se necessário, substituídas (usar apenas escovas de carbono originais). Faça verificar trimestralmente o interruptor, o cabo e a ficha por um eletricista especialista. O nosso serviço pós-venda responde às suas questões relativas à manutenção e reparação do seu produto, bem como sobre peças sobressalentes. A equipa de serviços de aplicação da EIBENSTOCK terá muito prazer em responder a perguntas sobre os nossos produtos e os seus acessórios. Proteção ambiental
Reciclagem das matéria-prima em vez de eliminação de resíduos
A fim de evitar danos no transporte, a ferramenta elétrica tem de ser entregue numa embalagem resistente. Tanto a embalagem como a ferramenta e os seus acessórios são feitos de materiais recicláveis e podem ser eliminados de forma adequada. Os componentes plásticos da ferramenta são marcados de acordo com seu material, o que torna possível a remoção ambientalmente correta e diferenciada por instalações de recolha disponíveis.
Apenas para países da UE Não elimine ferramentas elétricas juntamente com o lixo doméstico! De acordo com a Diretiva Europeia 2012/19/UE sobre resíduos de equipamentos elétricos e eletrónicos e a sua transposição para a legislação nacional, as ferramentas elétricas avariadas e não reparáveis devem ser recolhidas separadamente e enviadas para uma instalação de reciclagem ambientalmente correta.100
Emissão de ruído A indicação da emissão de ruido é medida de acordo com EN 62841-3-6. O nível de pressão acústica no local de trabalho pode exceder 85 dB (A); Neste caso, devem ser tomadas medidas de protecção.

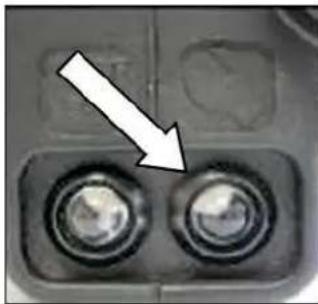

Use protetores auriculares! Escovas com desligamento automático Para proteger o motor, esta ferramenta elétrica está equipada com escovas de desligamento automático. Quando as escovas de carbono estão gastas, a máquina desliga-se. Neste caso, ambas as escovas devem ser substituídas ao mesmo tempo por escovas originais por um eletricista especialista.
Além disso, há um indicador de serviço na tampa do motor, que indica antecipadamente que a máquina está prestes a desligar-se devido a escovas de carbono desgastadas. Quando o indicador se acender, pode usar a ferramenta por aproximadamente 1 dia. Em seguida, ambas as escovas de carbono devem ser substituídas simultaneamente.101
Em caso de avaria, desligue a máquina e desligue a ficha da rede elétrica. As reparações nas partes elétricas da ferramenta só podem ser feitas por um eletricista especialista.
Resolução de problemas Avaria
a ferramenta não funciona falha na alimentação elétrica
ficha ou cabo de alimentação danificado
ligue outro aparelho elétrico e verifique se funciona faça verificar um por eletricista e substitua, se necessário faça verificar um por eletricista e substitua, se necessário pressione o botão de rearme (RESET) o motor funciona mas a broca não roda A caixa de velocidades não está bem engatada ou foi desengatada acidentalmente
caixa de velocidades danificada
Acione o manobrador da caixa de velocidades para engrenar a velocidade necessária faça reparar a ferramenta numa oficina autorizada a velocidade de perfuração é demasiado lenta a broca está danificada
Um caudal de água demasiado elevado impede o auto- afiamento da broca a broca está romba
verifique se a broca está danificada e substitua-a se necessário regule o caudal de água
afie a broca com um bloco de afiação usando um movimento de rotação
a ferramenta aquece demasiado, a proteção de sobrecarga do motor foi acionada as escovas de carbono estão gastas - as escovas desligam automaticamente faça avançar a ferramenta bem alinhada alivie a carga sobre a ferramenta e reinicie-a pressionando o interruptor algumas vezes ambas as escovas devem ser substituídas ao mesmo tempo por escovas originais por um eletricista especialista
sai água da caixa de velocidades
anéis de vedação do veio danificados
faça reparar a ferramenta numa oficina autorizada102
Garantia De acordo com as condições gerais de fornecimento para negócios, os fornecedores têm de dar às empresas um período de garantia de 12 meses contra defeitos (a ser comprovado por fatura ou nota d entrega). Estão excluídos desta garantia os danos devidos a desgaste natural, esforço excessivo ou manuseamento incorreto. Os danos devidos a defeitos dos materiais ou falhas de fabrico devem ser eliminados gratuitamente, quer através de reparação, quer através de substituição. As reclamações só serão aceites se a ferramenta for devolvida não desmontada ao fabricante. Declaração de Conformidadey UE Declaramos, sob nossa exclusiva responsabilidade, que o produto descrito nas "Caraterísticas técnicas" está em conformidade com as seguintes normas ou documentos de normalização: EN 62841-1:2023-03 EN 62841-3-6:2023-05 EN 55014-1:2022-12 EN 55014-2:2022-10 EN 61000-3-2:2023-10 EN 61000-3-3:2022-02
Sujeito a alteração sem aviso prévio.103
Instruções originais……...................... 48 - 57
Instruções importantes Símbolos de aviso:
Aviso: precaução geral
Aviso: tensão perigosa
A ferr amenta, a broca e o equipamento são pesados - Cuidado: risco de esmagamento
Durante o trabalho deve usar óculos de proteção, protetores auriculares, luvas de proteção e roupas de trabalho robustas!
Use óculos de segurança
Use um capacete protetor
Use luvas de proteção
Desligue da corrente antes de fazer qualquer trabalho na ferramenta!49 Caraterísticas técnicas
Medidas: 525 x 320 x 1040 mm Comprimento da coluna 995 mm Peso: 22,5 kg Diâmetro máx. de perfuração 352 mm Inclinação 0° - 45° Bloqueio na posição superior Sim Fixação do motor Fixação por placa de montagem Adaptação à superfície: 4 parafusos de posicionamento / 2 níveis de bolha
Acessórios especiais disponíveis Item
encomenda Conjunto de fixação (betão)
Conjunto de fixação (alvenaria)
Escora de fixação rápida
Anel de aspiração de água WR 352
Vedante sobressalente para o anel de aspiração de água ED 352 para WR 352 3586L000 Bomba de vácuo VP 04
A coluna de perfuração para broca diamantada com eixo, torniquete, chave Allen e instruções de operação numa caixa de cartão. Utilização prevista
Esta coluna de perfuração para brocas diamantadas BST 352 V foi concebido para utilizar brocas cranianas diamantadas que são fixadas por meio de uma placa de montagem (por exemplo EBM 352/3). O diâmetro de perfuração máximo não deve exceder os 352 mm. Ao fazer perfurações em tetos, deve ser utilizado um dispositivo de recolha de água. O fabricante não assume qualquer responsabilidade em caso de má manipulação ou utilização indevida.50 Operação
Depois de cada reajuste verifique sempre se os parafusos estão bem apertados para que seja possível uma operação segura da coluna de perfuração.

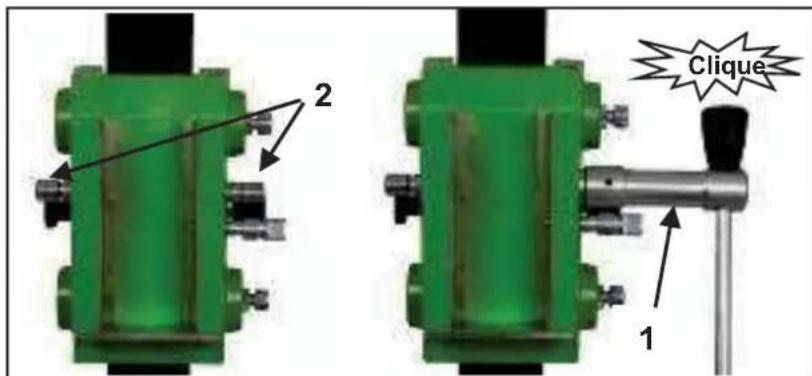

Montagem do torniquete ■ Monte o torniquete (1) do lado esquerdo ou direito
do carro (2) dependendo do trabalho a executar. ■ Confirme que o torniquete (1) está bem apertada.
Montagem da coluna de perfuração

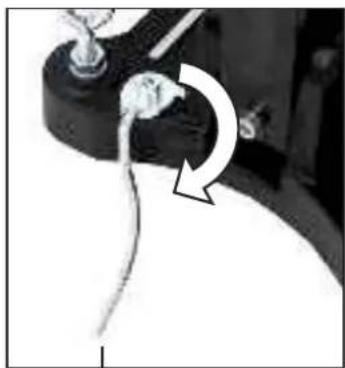

Indicador de centragem do furo: A coluna de perfuração está equipada com um indicador de centragem de furos para um posicionamento fácil e preciso.

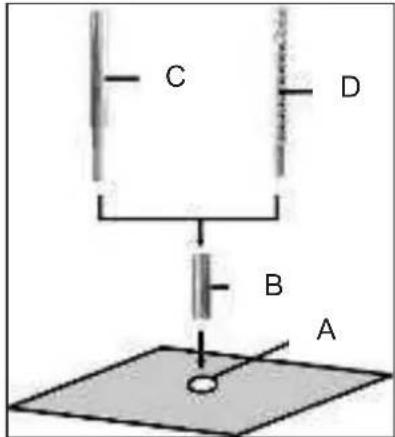

Fixação por meio de cavilhas em betão
Para montar o suporte de perfuração por m eio de cavilhas é necessário retirar o punho de vácuo e a junta de bas e da placa de base.
Marque o centro do furo a perfurar. Estenda totalmente o indica dor de centragem de f uros (ver fig.)
Posicione a coluna de perfuração de tal forma que a ponta do indicador aponte precisamente para a marca do centro do furo.
Após a fixação da coluna de perfuração, coloque o indicador de centragem de furos novamente na s ua posição original.
§ Marque a posição dos furos a serem perfurados na superfície a ser perfurada. § Faça um furo (Ø 16 ) com uma profundidade de 50 (A), no qual deve ser colocada a cavilha M12 (B); insira e fixe a cavilha com a ferramenta para cavilhas (C).
Enrosque o parafuso de fixação rápida (D) na cavilha.
Para alvenaria, devem ser utilizadas cavilhas

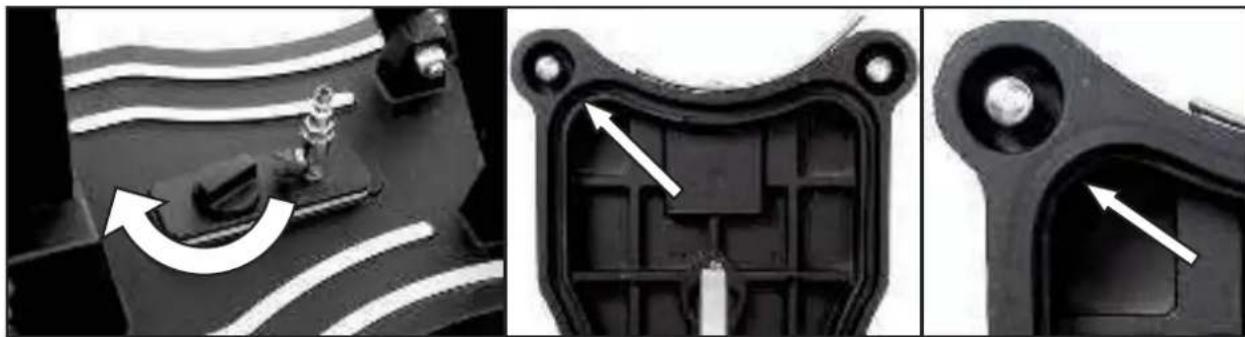

lvenaria (diâmetro de furação - Ø 20mm).51 Fixação no chão por meio de vácuo Não utilize a fixação por vácuo para perfurações em paredes e em tetos! Para uma montagem com baixa pr essão, a superfície onde a base é montada não deve ser porosa e deve s er plana e livre de fissuras. Se este não for o caso, este tipo de montagem não pode ser utilizado. Para a montagem por vácuo necessita de uma bomba de vácuo, uma mangueira de vácuo e o conjunto de vácuo BST 352 (ver ilustração). Estes itens estão disponíveis a pedido.
Instalação do conjunto de vácuo: Posicione a placa de acoplamento do conjunto de vácuo na base da coluna de perfuração, conforme mostrado. Rode o botão 90° para o ajuste em diagonal. Isto prende a placa de acoplamento à base. Verifique se a placa de acoplamento está segura. Coloque o vedante de espuma de borracha no rebaixo na parte inferior da base.

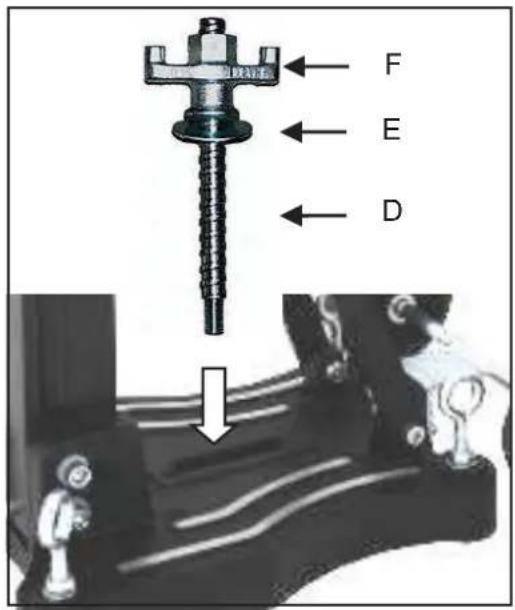

§ Instale a coluna de perfuração. § Fixe a anilha (E) e em seguida a porca de fixaç ão (F) no parafuso de aperto rápido (D). § Aperte a porca de aperto (F) com uma chave SW 27. § Antes e depois de apertar a porca (F), os 4 parafusos ajustáveis têm de ser ajustados para adaptar a coluna à superfície. Verifique se a coluna de perfuraçã o está instalada de forma segura e firme.52
Certifique-se de que o parafuso de nivelamento está ajustado de modo a não sobressair do fundo da base, pois caso contrário o vácuo será afetado e o equipamento poderá soltar-se da superfície de montagem. Ao ligar o vácuo a um aspirador suficientemente potente (min. – 0,8 bar) certifique-se de que os vedantes não estão desgastados. Ligue a coluna de perfuração à bomba de vácuo por meio de uma mangueira de vácuo. Coloque a coluna de perfuração na posição correta, abra a válvula na placa de acoplamento e ligue a bomba. A bomba de vácuo deve funcionar durante todo o tempo de trabalho e deve ser colocada de modo que o manómetro seja visível. Certifique-se de que o suporte de perfuração está bem fixo antes de começar a perfurar!
Fixação por meio da escora rápida Para escorar a coluna de perfuração utilizando a escora rápida, a distância até a parede oposta deve estar entre 1,7 m e 3 m.
Posicionamento da coluna de perfuraç ão. Posicione a escora de fixação rápida o mais próximo possível por trás do suporte na base da coluna de perfuração. Fixe a coluna de perfuração rodando a manivela (G) no sentido horário. Fixe na posição por meio do parafuso apropriado (H).
Atenção! É importante que a coluna de perfuração fique firmemente ligada à superfície. Se a fixação não for correta, podem ser causadas lesões ao
Para libertar a fixação por vácuo, feche a válvula. Isto abre uma válvula de purga através da qual o vácu o pode escapar. Assim, o equipamento pode ser ativado , se necessário, quando a bomba de vácuo estiver em funcionamento.53 operador ou danos à unidade de perfuração. Movimentos descontrolados durante a perfuração farão com que a broca percuta a superfície a ser perfurada, o que pode danificar a coroa de perfuração. A broca também pode inclinar-se no orifício perfurado o que a poderá danificar. Fixar o motor de perfuração
Cuidado! Risco de esmagamento ao montar a máquina. Use luvas de proteção! Instalação da placa de montagem
Mova o suporte da máquina para cima até que bloqueie na posição superior.
Use o torniquete para abrir o dispositivo de bloqueio da placa de montagem.
Retire -a e ligue-a ao motor de perfuração, conform e descrito abaixo.
A ferramenta é fornecida com uma placa de montagem,
uma chave de montagem de 10 mm e 4 parafusos Allen M8x2

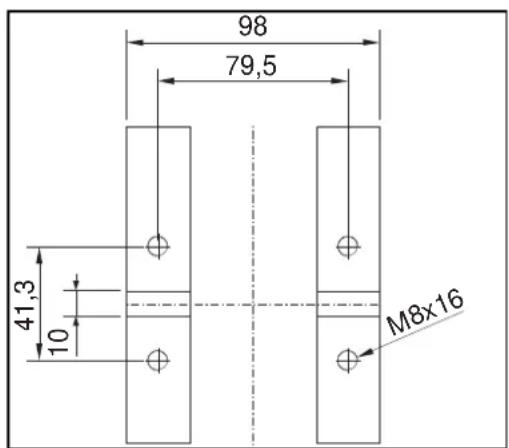

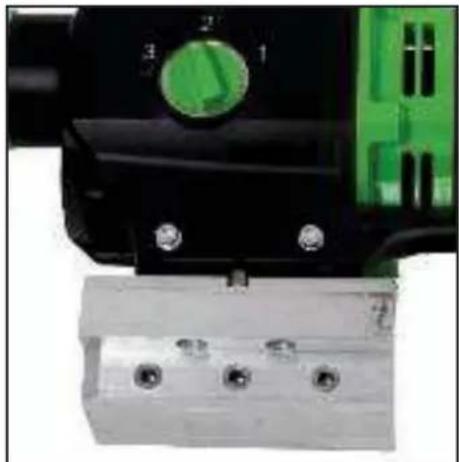

A placa de montagem é colocada de tal forma com a ch ave de ajuste na máquina que a tomada fique na placa de montag em do me smo lado que o interruptor da máquina. Em seguida, insira os quatro parafusos e aperte -os firmemente.

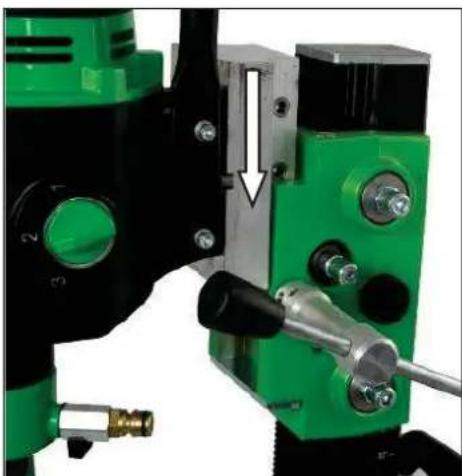

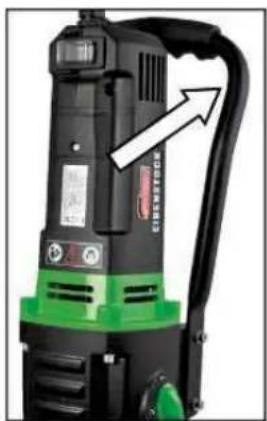

Insira a broca craniana com a placa de montagem anexa no suporte de perfuração e bloquei -a com o torniquete.
Para operar a broca craniana, deve seguir rigorosamente as instruções de utilização e conselhos de segurança!54 Desbloquear o carro:
Para operar a ferramenta com segurança, por favor, observe as seguintes regras: Detalhes da área de trabalho § Mantenha a área de trabalho livre de tudo o que possa obstruir as operações. § Preveja uma iluminação adequada da área de trabalho. § Cumpra os regulamentos relativos às ligações elétricas. § Coloque o cabo de alimentação de modo a evitar qualquer dano pela coluna de perfuração. § Certifique-se de que mantém sempre a área de trabalho supervisionada e de poder alcançar todos os elementos operacionais e as instalações de segurança necessários. § Mantenha outras pessoas afastadas da sua área de trabalho, a fim de evitar acidentes. Requisitos de espaço para a operação e manutenção Sempre que possível, mantenha um espaço livre para operação e manutenção de cerca de 2 m em torno da posição da broca, para poder trabalhar com segurança e ter acesso imediato em caso de qualquer falha. Perfuração
De início, perfure muito lentamente, pois a broca só começa a cortar com uma fração da superfície de corte em contacto com o material. Se tentar perfurar muito rapidamente ou com muita pressão, a broca pode encravar.

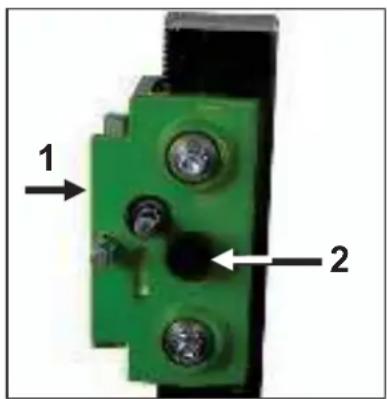

Para desbloquear o carro (1), puxe o botão de bloq ueio (2). Para bloquear o carro, mova o carro até que o eixo de trav amento passe pelo orifício da coluna e encaixe no lugar.
Bloqueie sempre o carro quando conjunto não está a ser utilizado.
Perfuração em ângulo

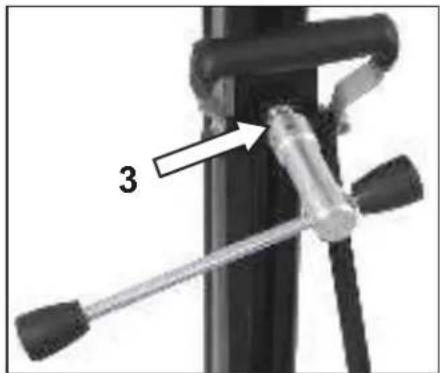

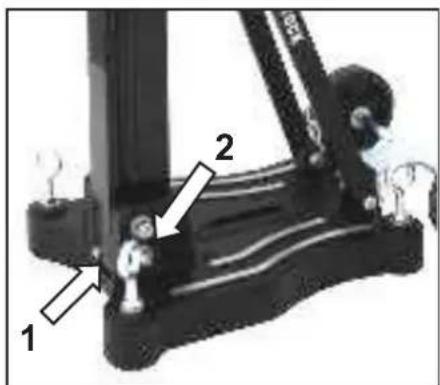

Desaperte os dois parafusos laterais (2) na placa de base, se necessário.
Desaperte o grampo (3) no suporte com a ajuda da alavanca de avanço.
Rode a coluna para o ângulo desejado.
A escala na colona dentada faz com que seja fácil ajustar o ângulo de perfuração.
Se arrefecer a broca com água, recomenda-se a utilização de um anel de recolha de água. Este anel será montado com um trinco nos parafusos da placa de base e garante uma perfuração limpa. Principalmente para perfuração em tetos ou laterais. (ver acessórios especiais na página 49). Desmontar a broca craniana
§ Mova o suporte da máquina com a broca craniana para cima até que bloqueie na posição superior. § Remova a broca. § Desaperte o bloqueio da placa de montagem e retire o berbequim com a broca craniana da coluna de perfuração (ver página 53). § Desaperte a porca de aperto (F) (ver página 51). § Ao fazê-lo, segure firmemente a coluna de perfuração! § Remova a coluna de perfuração. § Desaperte o parafuso de fixação rápida (D) (ver página 51).
Cuidados e manutenção
§ Mantenha sempre a coluna de perfuração limpa, especialmente a coluna dentada e as 4 esferas deslizantes no suporte da máquina. A fim de permitir o livre movimento do eixo do pinhão, este deve ser ligeiramente lubrificado. § Para obter um bom desempenho da coluna de perfuração, as 4 esferas deslizantes no suporte da máquina têm de se deslocar ao longo da coluna sem folga.
Se a posição tiver mudado, pode ser reajustada como se segue:
Ajuste os parafusos Allen e a posição das esferas deslizantes na coluna utilizando uma chave hexagonal SW 8.
Aperte novamente a contraporca e verifique se o carro se move facilmente na coluna
Recomendações e m caso de avaria
Desligue a máquina em caso de avaria e desconecte
a da rede elétrica. Quaisquer trabalhos no sistema elétrico da máquina só podem ser executadas por um especialista.
Resolução de problemas
avaria causa possível reparação
A unidade de perfuração tem demasiada folga (vibrações)
a base está desapertada as guias têm demasiada folga
as esferas estão desgastadas
ajuste a porca com orelhas
ajustar as guias (ver página

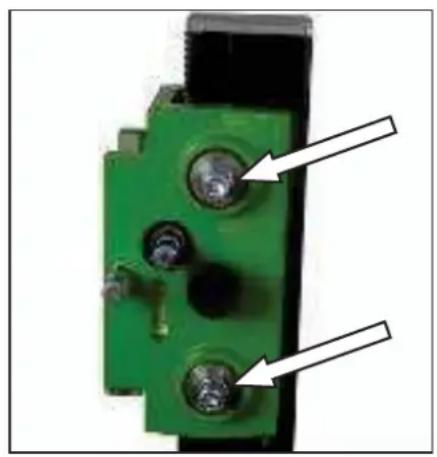

Atenção! Após cada dez perfurações deve verificar se as peças deslizantes ficaram frouxas devido à vibração da perfuração.57 Garantia
De acordo com as condições gerais de fornecimento para negócios, os fornecedores têm de dar às empresas um período de garantia de 12 meses contra defeitos (a ser comprovado por fatura ou nota d entrega). Estão excluídos desta garantia os danos devidos a desgaste natural, sobretensão ou manuseamento incorreto. Os danos devidos a defeitos dos materiais ou falhas de fabrico devem ser eliminados gratuitamente, quer através de reparação, quer através de substituição. As reclamações só serão aceites se a ferramenta for devolvida não desmontadas ao fabricante ou a um centro de serviço autorizado da Eibenstock. Declaração de conformidade UE
É necessário que i berbequim (por ex. EBM 352/3) utilizado nesta coluna de perfuração cumpra os requisitos descritos nas especificações da coluna de perfuração (por ex. diâmetro de perfuração, fixação do motor). Declaramos que esta unidade foi concebida em conformidade com a 2006/42/CE. Esta unidade não deve ser colocada em serviço até que seja estabelecido que a ferramenta elétrica a ser ligada a esta unidade está em conformidade com a norma 2006/42/CE (identificada pela marcação CE na ferramenta mecânica).
