MANUAL DE UTILIZADOR DXS121012TC D-LINK

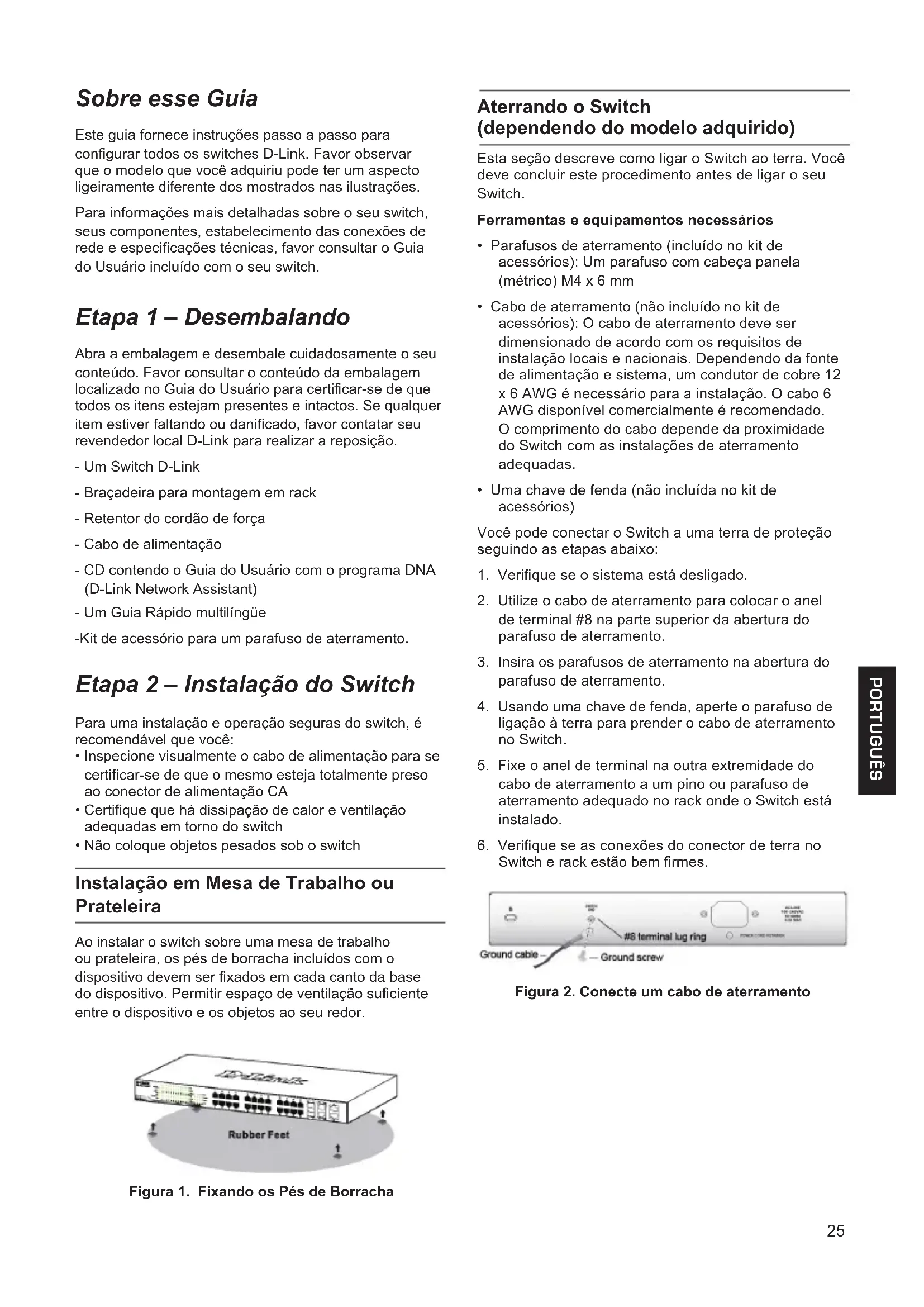

Sobre esse Guia Este guia fornece instruções passo a passo para congurar todos os switches D-Link. Favor observar que o modelo que você adquiriu pode ter um aspecto ligeiramente diferente dos mostrados nas ilustrações. Para informações mais detalhadas sobre o seu switch, seus componentes, estabelecimento das conexões de rede e especicações técnicas, favor consultar o Guia do Usuário incluído com o seu switch. Etapa 1 – Desembalando Abra a embalagem e desembale cuidadosamente o seu conteúdo. Favor consultar o conteúdo da embalagem localizado no Guia do Usuário para certicar-se de que todos os itens estejam presentes e intactos. Se qualquer item estiver faltando ou danicado, favor contatar seu revendedor local D-Link para realizar a reposição. - Um Switch D-Link - Braçadeira para montagem em rack - Retentor do cordão de força - Cabo de alimentação - CD contendo o Guia do Usuário com o programa DNA (D-Link Network Assistant) - Um Guia Rápido multilíngüe -Kit de acessório para um parafuso de aterramento. Etapa 2 – Instalação do Switch Para uma instalação e operação seguras do switch, é recomendável que você:

• Inspecione visualmente o cabo de alimentação para se certicar-se de que o mesmo esteja totalmente preso ao conector de alimentação CA

• Certique que há dissipação de calor e ventilação adequadas em torno do switch

• Não coloque objetos pesados sob o switch Instalação em Mesa de Trabalho ou Prateleira Ao instalar o switch sobre uma mesa de trabalho ou prateleira, os pés de borracha incluídos com o dispositivo devem ser xados em cada canto da base do dispositivo. Permitir espaço de ventilação suciente entre o dispositivo e os objetos ao seu redor. Figura 1. Fixando os Pés de Borracha Aterrando o Switch (dependendo do modelo adquirido) Esta seção descreve como ligar o Switch ao terra. Você deve concluir este procedimento antes de ligar o seu Switch. Ferramentas e equipamentos necessários

• Parafusos de aterramento (incluído no kit de acessórios): Um parafuso com cabeça panela (métrico) M4 x 6 mm

• Cabo de aterramento (não incluído no kit de acessórios): O cabo de aterramento deve ser dimensionado de acordo com os requisitos de instalação locais e nacionais. Dependendo da fonte de alimentação e sistema, um condutor de cobre 12 x 6 AWG é necessário para a instalação. O cabo 6 AWG disponível comercialmente é recomendado. O comprimento do cabo depende da proximidade do Switch com as instalações de aterramento adequadas.

• Uma chave de fenda (não incluída no kit de acessórios) Você pode conectar o Switch a uma terra de proteção seguindo as etapas abaixo:

1. Verique se o sistema está desligado.

2. Utilize o cabo de aterramento para colocar o anel

4. Usando uma chave de fenda, aperte o parafuso de

ligação à terra para prender o cabo de aterramento no Switch.

5. Fixe o anel de terminal na outra extremidade do

cabo de aterramento a um pino ou parafuso de aterramento adequado no rack onde o Switch está instalado.

6. Verique se as conexões do conector de terra no

Switch e rack estão bem rmes. Figura 2. Conecte um cabo de aterramento26

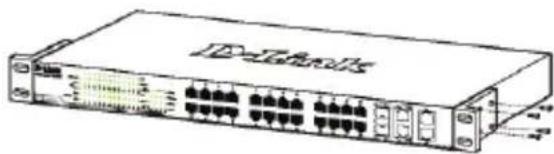

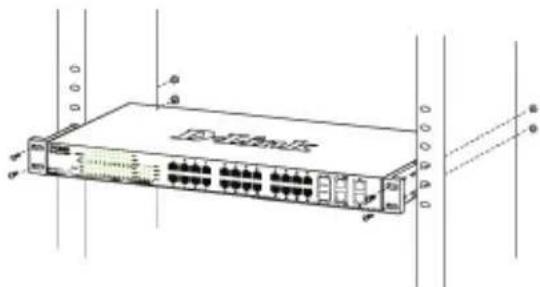

Instalação em Rack O switch pode ser montado em um rack tamanho padrão de 19 polegadas EIA que pode ser colocado em um armário de ação com outros equipamentos. Para instalar, prenda as braçadeiras de montagem nos painéis laterais do switch (uma de cada lado), e xe-as com os parafusos fornecidos. Figura 4. Fixando as braçadeiras de montagemEm seguida, utilize os parafusos fornecidos com o rack de equipamentos para montar o switch no mesmo.Figura 5. Instalando o switch em um rack de equipamentos tamanho padrão Etapa 3 – Conectando o Cabo de Alimentação CA Você pode agora conectar o cabo de alimentação CA na parte traseira do switch a uma tomada (preferencialmente aterrada e com proteção contra surtos).Figura 6. Conectando o switch a uma tomada Instalando o retentor do cordão de força Para evitar a remoção acidental do cabo de alimentação, recomenda-se instalar o retentor do cabo de alimentação juntamente com o próprio cabo de alimentação.1. Com o lado áspero voltado para baixo, insira a braçadeira no furo abaixo da tomada.Figura 3-1. Insira a trava de amarração ao Switch2. Conecte o cabo de alimentação na tomada do Switch.Figura 3-2. Conecte o cabo de alimentação no switch3. Deslize o retentor através da braçadeira até o nal do cabo.Figura 3-3. Deslize o retentor através da braçadeira4. Circule o cabo do retentor em torno do cabo de alimentação e no retentor.Figura 3-4. Circule em torno do cabo de alimentação5. Aperte a trava do retentor até que o cabo de energia que preso e seguro.Figura 3-5. Proteja o cabo de alimentação27

Etapa 2 Para acessar e congurar o switch via uma conexão Ethernet, o PC deve ter um endereço IP no mesmo alcance do switch. Por exemplo, se o switch tem o endereço IP 10.90.90.90, o PC deveria ter o endereço IP 10.x.y.z (onde x/y é um número entre 0 ~ 254 e z um número entre 1 ~ 254) e a máscara de subrede

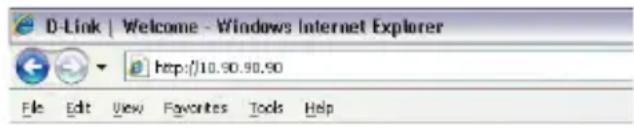

Abra o seu navegador web e digite http://10.90.90.90 (o endereço IP padrão de fábrica) na caixa de endereços. Em seguida, pressione <Enter>. Figura 8. Digite o endereço IP 10.90.90.90 no navegador web. A conguração web também pode ser acessada através do DNA. Você pode clicar no link IP na lista de dispositivos no DNA para abrir a interface web de dispositivos. OBSERVAÇÃO: O endereço IP padrão de fábrica do switch é 10.90.90.90 com uma máscara de sub-rede 255.0.0.0 e gateway padrão 0.0.0.0 Etapa 3 Quando a caixa de logon a seguir for exibida, digite “admin” como senha Pressione OK para entrar na janela de conguração principal. Figura 9. Janela de autenticação do usuário. Etapa 4 Antes de entrar no Gerenciamento Baseado na Web, o Smart Wizard vai guiá-lo para congurar rapidamente algumas funções, tais como Congurações de Senha, Congurações de SNMP, e Congurações de Sistema. Se você não planeja mudar nada, clique em Exit para sair do Assistente e entrar no de Gerenciamento Baseado na Web. Para uma análise detalhada das funções do Smart Wizard, favor consultar a introdução ao Smart Wizard no Manual do Usuário. Queda de Energia Por precaução, o switch deverá ser desplugado em caso de queda de energia. Quando a energia voltar, conecte novamente o switch. Opções de Gerenciamento O D-Link Switch pode ser gerenciado através de Telnet. O usuário também pode escolher o gerenciamento baseado em interface Web, acessível através de um navegador web ou através de qualquer PC utilizando o DNA (D-Link Network Assistant). Se você deseja gerenciar apenas um Switch D-Link, o gerenciamento baseado na Web é a melhor opção. Cada switch deve ser atribuído a seu próprio endereço IP, que é usado para a comunicação com a Gestão Web ou um gerente de rede SNMP, onde o PC deve ter um endereço IP na mesma faixa do switch. No entanto, se você quiser gerenciar vários switches D-Link, o DNA (D-Link Network Assistant) é a melhor opção. Usando o DNA (D-Link Network Assistant), você não precisa mudar o endereço IP do seu PC e é fácil para começar a conguração inicial de múltiplos switches. Por favor, consulte as seguintes instruções detalhadas de instalação para o gerenciamento baseado na Web, DNA (D-Link Network Assistant), Telnet e Gerenciamento baseado em SNMP. Interface de Gerenciamento Baseada na Web Após uma instalação física bem sucedida, você pode congurar o switch, monitorar o painel de LEDs e exibir estatísticas gracamente utilizando um navegador web, como o Microsoft

Internet Explorer versão 7.0 e superior, Firefox, Chrome ou Safari. Você necessita dos seguintes equipamentos para começar a conguração web do seu dispositivo:

• Um PC com uma conexão Ethernet RJ-45

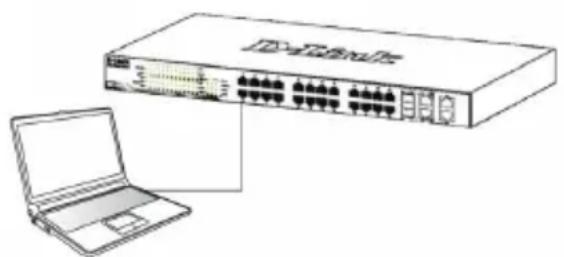

• Um cabo Ethernet padrão Etapa 1 Conecte o cabo Ethernet a qualquer uma das portas no painel frontal do switch e à porta Ethernet no PC. Figura 7. Conecte o cabo Ethernet.28

DNA (D-Link Network Assistant) O DNA (Assistente de rede D-Link), incluído no CD de instalação é um programa para descobrir Switches no mesmo segmento de rede L2 conectado ao seu PC. Esta ferramenta pode suportar o Windows 2000, XP, Vista e Windows 7. Existem duas opções para a instalação do DNA, uma é através do programa de autorun no CD de instalação e a outro é a instalação manual. Opção 1: Siga estes passos para instalar o DNA (Assistente de rede D-Link), através do programa de autorun no CD de instalação.

1. Insira o CD na unidade de CD-ROM.

2. O programa de execução automática irá aparecer

Assistant) e um assistente de instalação irá guiá-lo através do processo.

4. Depois de instalar com sucesso o DNA, você pode

encontrá-lo em Iniciar> Programas> D-Link> DNA.

5. Basta ligar o Switch no mesmo segmento de rede L2

do seu PC e usar o DNA (D-Link Network Assistant) para descobrir os Switch. Opção 2: Siga estes passos para instalar o DNA (D-Link Network Assistant) manualmente.

1. Insira o CD de Utilitários no seu CD-ROM.

2. A partir do menu Iniciar no desktop do Windows,

selecione Computador.

3. Dê um duplo clique no seu drive CD-ROM/DVD-ROM

para iniciar o menu do autorun, ou clique direito sobre a unidade para abrir a pasta. Select (D-Link Network Assistant) e clique duas vezes no arquivo setup.exe.

4. Siga as instruções na tela para instalar o utilitário.

5. Após a conclusão, vá em Iniciar> Programas> D-Link>

DNA e abra o (D-Link Network Assistant)

6. Basta ligar o Switch no mesmo segmento de rede L2

do seu PC e usar o DNA (D-Link Network Assistant) para descobrir os Switches. Para obter informações detalhadas sobre o DNA, por favor consulte o manual do usuário. Gerenciamento Telnet (dependendo do modelo adquirido) Os usuários também podem acessar o switch via Telnet utilizando o Prompt de Comando do seu PC. Para acessá-lo no seu computador, os usuários devem primeiro assegurar que uma conexão válida seja estabelecida por meio da porta Ethernet do Switch e do seu PC, e então clicar em Iniciar > Programas > Acessórios > Prompt de comando no seu computador. Uma vez que a janela do console abrir, digite o comando telnet 10.90.90.90 (dependendo do endereço IP congurado) e pressione Enter no seu teclado. Você deve ser direcionado para a tela do console que se abre, para a Interface de Linha de Comando do Switch. Digite “admin” para o nome de usuário padrão e senha para o Switch e pressione a tecla Enter. Gerenciamento baseado em SNMP (dependendo do modelo adquirido) Você pode gerenciar o Switch como o D-Link D-View ou qualquer programa compatível com SNMP. A função SNMP está Desabilitada por default para os switches D-Link. Informações Adicionais Se você está enfrentando problemas na conguração da sua rede, favor consultar o Manual do Usuário fornecido com o switch. Ele contém muito mais regras, diagramas, explicações e exemplos para ajudá-lo a colocar a sua rede em operação. Informações adicionais estão disponíveis através de nosso site http://www.dlink.com.br. Informações sobre a garantia As informações sobre a Garantia Vitalícia Limitada da D-Link estão disponíveis em http://warranty.dlink.com/29
