PANDUAN PENGGUNA DXS121012TC D-LINK

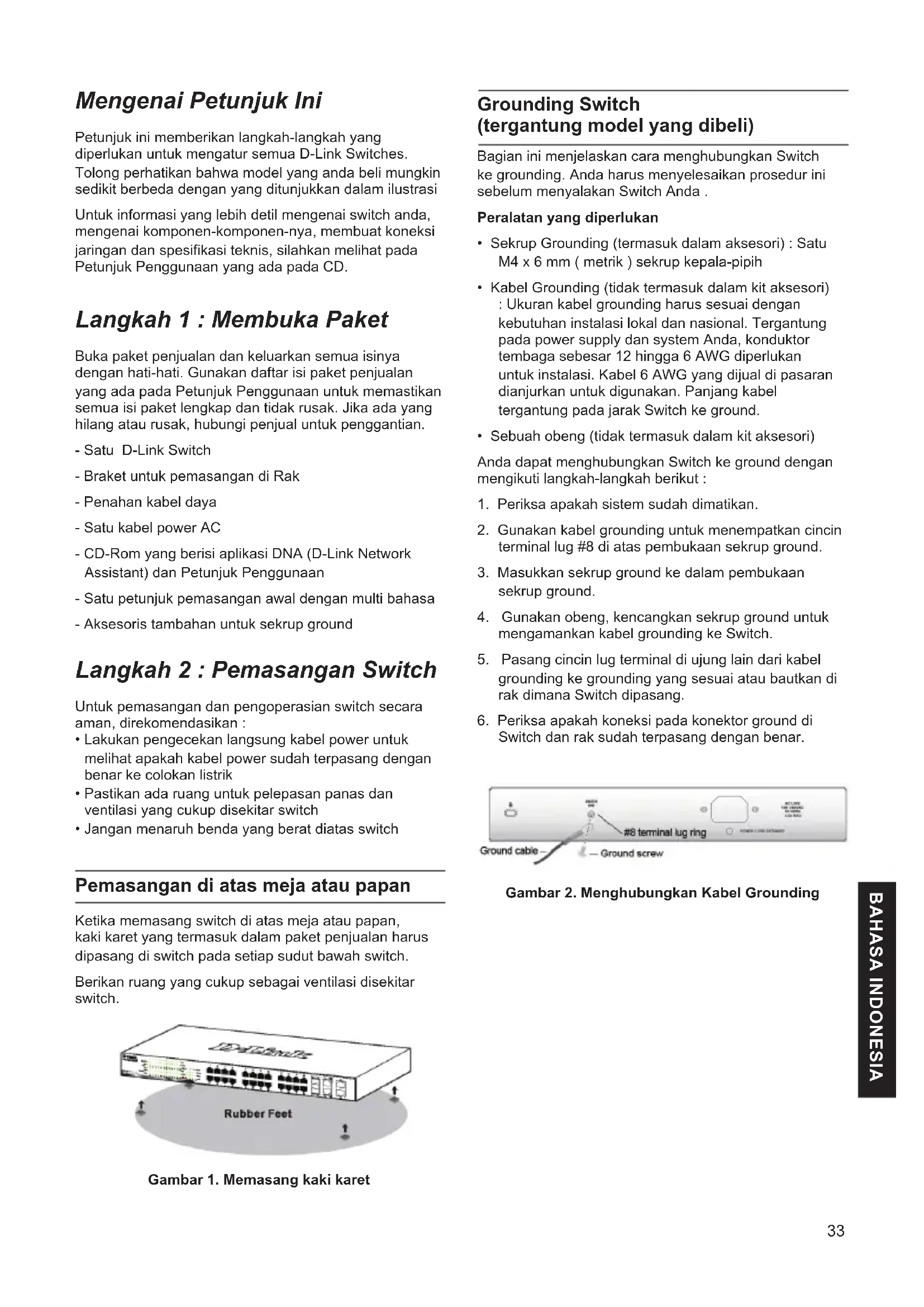

D-Link的有限終身保修資訊在: http://warranty.dlink.com/33 BAHASA INDONESIA Mengenai Petunjuk Ini Petunjuk ini memberikan langkah-langkah yang diperlukan untuk mengatur semua D-Link Switches. Tolong perhatikan bahwa model yang anda beli mungkin sedikit berbeda dengan yang ditunjukkan dalam ilustrasi Untuk informasi yang lebih detil mengenai switch anda, mengenai komponen-komponen-nya, membuat koneksi jaringan dan spesikasi teknis, silahkan melihat pada Petunjuk Penggunaan yang ada pada CD. Langkah 1 : Membuka Paket Buka paket penjualan dan keluarkan semua isinya dengan hati-hati. Gunakan daftar isi paket penjualan yang ada pada Petunjuk Penggunaan untuk memastikan semua isi paket lengkap dan tidak rusak. Jika ada yang hilang atau rusak, hubungi penjual untuk penggantian. - Satu D-Link Switch - Braket untuk pemasangan di Rak - Penahan kabel daya - Satu kabel power AC - CD-Rom yang berisi aplikasi DNA (D-Link Network Assistant) dan Petunjuk Penggunaan - Satu petunjuk pemasangan awal dengan multi bahasa - Aksesoris tambahan untuk sekrup ground Langkah 2 : Pemasangan Switch Untuk pemasangan dan pengoperasian switch secara aman, direkomendasikan :

• Lakukan pengecekan langsung kabel power untuk melihat apakah kabel power sudah terpasang dengan benar ke colokan listrik

• Pastikan ada ruang untuk pelepasan panas dan ventilasi yang cukup disekitar switch

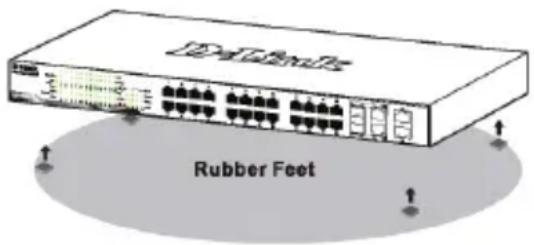

• Jangan menaruh benda yang berat diatas switch Pemasangan di atas meja atau papan Ketika memasang switch di atas meja atau papan, kaki karet yang termasuk dalam paket penjualan harus dipasang di switch pada setiap sudut bawah switch. Berikan ruang yang cukup sebagai ventilasi disekitar switch. Gambar 1. Memasang kaki karet Grounding Switch (tergantung model yang dibeli) Bagian ini menjelaskan cara menghubungkan Switch ke grounding. Anda harus menyelesaikan prosedur ini sebelum menyalakan Switch Anda . Peralatan yang diperlukan

• Sekrup Grounding (termasuk dalam aksesori) : Satu M4 x 6 mm ( metrik ) sekrup kepala-pipih

• Kabel Grounding (tidak termasuk dalam kit aksesori) : Ukuran kabel grounding harus sesuai dengan kebutuhan instalasi lokal dan nasional. Tergantung pada power supply dan system Anda, konduktor tembaga sebesar 12 hingga 6 AWG diperlukan untuk instalasi. Kabel 6 AWG yang dijual di pasaran dianjurkan untuk digunakan. Panjang kabel tergantung pada jarak Switch ke ground.

• Sebuah obeng (tidak termasuk dalam kit aksesori) Anda dapat menghubungkan Switch ke ground dengan mengikuti langkah-langkah berikut :

1. Periksa apakah sistem sudah dimatikan.

2. Gunakan kabel grounding untuk menempatkan cincin

grounding ke grounding yang sesuai atau bautkan di rak dimana Switch dipasang.

6. Periksa apakah koneksi pada konektor ground di

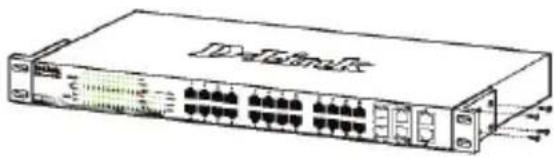

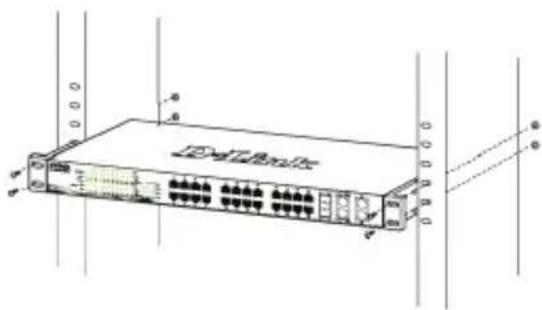

Switch dan rak sudah terpasang dengan benar. Gambar 2. Menghubungkan Kabel Grounding34 BAHASA INDONESIA Pemasangan pada Rak Switch dapat dipasang pada rak dengan ukuran standar EIA 19 inci, dimana dapat ditempatkan pada ruang komunikasi/server dengan perangkat lainnya. Untuk memasang pada rack, pasang braket pada bagian samping switch (satu braket di setiap sisi) dan kencangkan dengan sekrup yang tersedia dalam paket penjualan. Gambar 4. Memasang BraketKemudian, gunakan sekrup yang terdapat dalam penjualan rak untuk memasang switch ke rak.Gambar 5. Memasang switch ke rak dengan ukuran standar Langkah 3: Colokkan kabel power AC Sekarang anda dapat menghubungkan kabel power AC ke port power dibelakang switch ke colokan listrik. (Direkomendasikan peralatan sudah di grounded dan dilengkapi dengan pelindung terhadap lonjakan listrik). Cara memasang penahan kabel daya Untuk mencegah pelepasan kabel power secara tidak sengaja, kami menganjurkan untuk menginstal penahan kabel listrik bersama-sama dengan kabel listrik.1. Dengan sisi yang kasar menghadap ke bawah, masukkan “Tie Wrap” kedalam lubang dibawah soket daya.Gambar 3-1. Masukkan “Tie Wrap” ke switch2. Colokkan kabel daya AC ke soket daya dari Switch.Gambar 3-2. Sambungkan kabel daya ke Switch3. Geser alat penahan melalui “Tie Wrap” hingga mencapai ujung kabel.Gambar 3-3. Geser penahan melalui “Tie Wrap”4. Lilit ikatan dari penahan ke kabel daya dan ke pengunci dari penahan.Gambar 3-4. Lilit ikatan ke kabel daya5. Kencangkan ikatan penahan hingga kabel daya terpasang dengan baik.Gambar 3-5. Kencangkan ikatan kabel daya35 BAHASA INDONESIA Langkah 1 : Hubungkan kabel Ethernet dari port mana saja pada bagian depan switch ke port Ethernet pada PC. Gambar 7. Kabel Ethernet yang sudah terhubung Langkah 2 : Dalam rangka untuk login dan mengatur switch melalui koneksi Ethernet, PC harus mempunyai sebuah alamat IP yang berada dalam jangkauan yang sama. Sebagai contoh, jika switch mempunyai sebuah alamat IP

10.90.90.90, PC harus mempunyai sebuah alamat IP

10.x.y.z (dimana x/y adalah sebuah angka antara 0 ~ 254 dan z adalah sebuah angka antara 1 ~ 254), dan sebuah subnet mask 255.0.0.0 Buka web browser anda dan ketik http://10.90.90.90 (Alamat IP default) pada kotak alamat, lalu tekan <Enter>. Gambar 8. Memasukkan alamat IP 10.90.90.90 pada Web browser Kongurasi web juga dapat diakses melalui DNA. Anda dapat meng-klik IP hyperlink di daftar perangkat dalam DNA untuk membuka web GUI perangkat. Catatan : Alamat IP default switch adalah 10.90.90.90 dengan subnet mask 255.0.0.0 dan default gateway

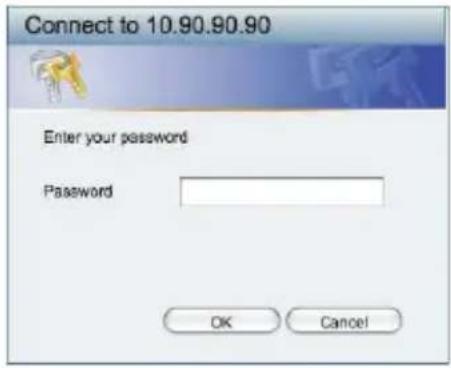

Langkah 3 : Ketika kotak login muncul, ketik “admin” untuk password- nya. Lalu tekan OK untuk masuk kedalam jendela utama kongurasi. Gambar 6. Mencolokkan switch ke colokan listrik Pemadaman Listrik Sebagai tindakan pencegahan, kabel power harus dicabut jika terjadi pemadaman listrik. Ketika listrik kembali menyala, anda dapat kembali menghubungkan switch ke listrik. Pilihan manajemen Switch dari D-Link dapat dikelola dengan menggunakan Telnet. Pengguna juga dapat memilih pengaturan berbasis web, yang dapat diakses melalui web browser atau melalui PC dengan menggunakan DNA (D-Link Network Assistant). Jika Anda ingin mengelola hanya satu Switch dari D-Link, pengaturan berbasis web adalah pilihan yang lebih baik. Setiap switch harus diberikan alamat IP sendiri, yang digunakan untuk dapat berkomunikasi dengan Web atau SNMP network manager dan PC harus memiliki alamat IP dalam jaringan yang sama dengan switch. Namun, jika Anda ingin mengelola beberapa Switches dari D-Link, DNA (D-Link Network Assistant) adalah pilihan yang lebih baik. Dengan menggunakan DNA (D-Link Network Assistant), Anda tidak perlu mengubah alamat IP dari PC Anda dan melakukan pengaturan awal pada beberapa Switches dapat dilakukan dengan mudah. Silakan lihat petunjuk berikut untuk rincian instalasi berdasarkan Web, DNA (D-Link Network Assistant), Telnet dan manajemen berbasis SNMP Antar Muka Pengaturan Berbasiskan Web Setelah pemasangan secara sik selesai dilakukan, anda dapat mengatur switch, me-monitor lampu LED dan menampilkan gambar statistik menggunakan web browser seperti Microsoft

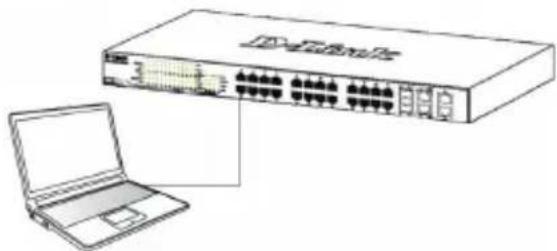

Internet Explorer versi 7.0 atau lebih tinggi, Firefox, Chrome atau Safari. Anda membutuhkan perangkat berikut untuk memulai mengatur perangkat anda melalui web :

• Sebuah PC dengan koneksi ethernet RJ-45

• Sebuah kabel Ethernet standar36 BAHASA INDONESIA

2. Dari menu Start Windows pada desktop, pilih

sama dengan PC anda dan gunakan DNA (D-Link Network Assistant) untuk menemukan Switches. Untuk informasi detil mengenai DNA, silahkan lihat pada manual pengunaan. Pengaturan Telnet (tergantung model yang dibeli) Pengguna dapat juga mengakses switch melalui Telnet menggunakan Command Prompt PC anda. Untuk mengaksesnya dari komputer anda, pengguna harus memastikan adanya koneksi yang benar antara port Ethernet dari Switch dan PC anda, kemudian klik Start > Programs > Accessories > Command Prompt pada komputer anda. Begitu jendela konsol terbuka, ketik perintah telnet 10.90.90.90 (tergantung alamat IP yang sudah diatur sebelumnya) dan tekan Enter pada keyboard anda. Anda akan diarahkan ke halaman pembuka konsol untuk Antar Muka berbasiskan Command Line dari switch, masukkan “admin” untuk user name dan password default dari Switch dan tekan tombol Enter. Pengaturan Berbasiskan SNMP (tergantung model yang dibeli) Anda dapat mengatur switch menggunakan D-Link D-View atau program SNMP lainnya. Fungsi SNMP pada D-Link Switches secara default di-Disabled. Informasi tambahan Jika anda menemukan masalah dalam mengatur jaringan anda, silahkan mengacu pada petunjuk penggunaan yang termasuk dalam paket penjualan switch. Itu berisi banyak penjelasan, aturan, bagan dan contoh untuk membantu anda dalam mengatur jaringan anda. Bantuan tambahan tersedia melalui kantor-kantor kami yang tertera di bagian belakang manual pengguna atau online. Untuk mengetahui lebih lanjut tentang produk D-Link atau informasi marketing, silahkan kunjungi website http://www.dlink.com. Informasi Jaminan Informasi Garansi Lifetime Terbatas D-Link tersedia di http://warranty.dlink.com/ Gambar 9. Jendela autentikasi user Langkah 4 : Sebelum memasuki Web-based Management, Smart Wizard akan menuntun anda untuk mengatur beberapa fungsi secara cepat seperti Password Settings, SNMP Settings dan System Settings. Jika anda tidak berencana untuk menggantinya, klik Exit untuk keluar dari Bantuan dan masuk ke Web-based Management. Untuk lebih detil mengenai fungsi-fungsi pada Smart Wizard, silakan mengacu pada pengenalan Smart Wizard yang ada didalam Petunjuk Penggunaan. DNA (D-Link Network Assistant) DNA (D-Link Network Assistant) disertakan dalam CD instalasi adalah suatu program yang digunakan untuk mencari Switches yang terhubung pada jaringan L2 yang sama dengan PC anda. Program ini mendukung Windows 2000, XP, Vista, dan Windows 7. Terdapat dua cara untuk menginstal DNA (D-Link Network Assistant), salah satunya adalah melalui program autorun pada CD instalasi dan cara lainnya adalah secara manual. Opsi 1: Ikuti langkah-langkah berikut untuk memasang DNA (D-Link Network Assistant) melalui program autorun pada CD instalasi.

Assistant)” dan wizard pemasangan akan membantu anda melalui proses tersebut.

4. Setelah selesai menginstal DNA, anda dapat
