MANUALE UTENTE DXS121012TC D-LINK

• Ispezionare il cavo di alimentazione e vericare che sia correttamente ssato al relativo connettore CA.

• Vericare che attorno allo switch ci sia lo spazio sufciente per un’adeguata ventilazione e dissipazione del calore.

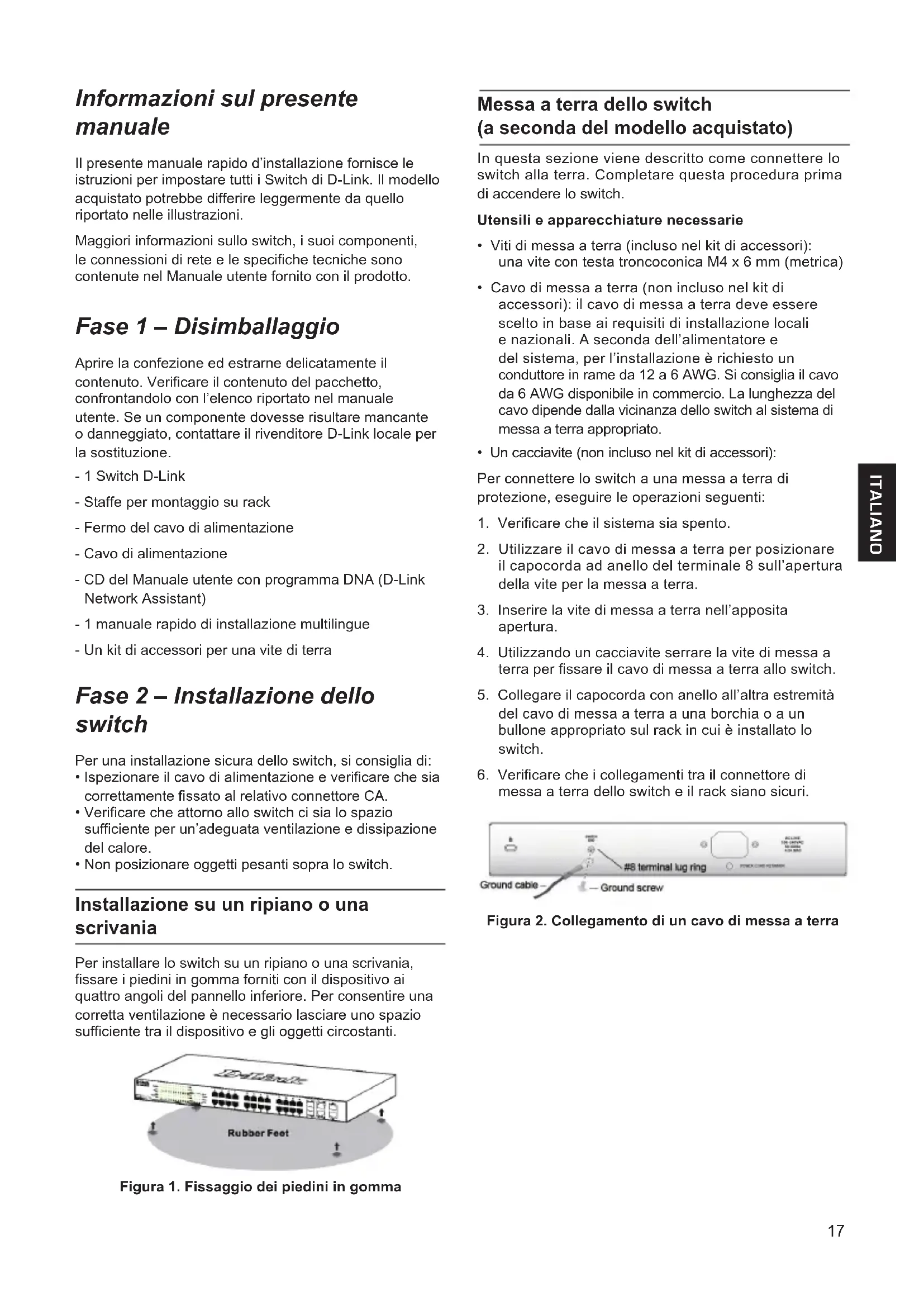

• Non posizionare oggetti pesanti sopra lo switch. Installazione su un ripiano o una scrivania Per installare lo switch su un ripiano o una scrivania, ssare i piedini in gomma forniti con il dispositivo ai quattro angoli del pannello inferiore. Per consentire una corretta ventilazione è necessario lasciare uno spazio sufciente tra il dispositivo e gli oggetti circostanti. Figura 1. Fissaggio dei piedini in gomma Messa a terra dello switch (a seconda del modello acquistato) In questa sezione viene descritto come connettere lo switch alla terra. Completare questa procedura prima di accendere lo switch. Utensili e apparecchiature necessarie

• Viti di messa a terra (incluso nel kit di accessori): una vite con testa troncoconica M4 x 6 mm (metrica)

• Cavo di messa a terra (non incluso nel kit di accessori): il cavo di messa a terra deve essere scelto in base ai requisiti di installazione locali e nazionali. A seconda dell’alimentatore e del sistema, per l’installazione è richiesto un conduttore in rame da 12 a 6 AWG. Si consiglia il cavo da 6 AWG disponibile in commercio. La lunghezza del cavo dipende dalla vicinanza dello switch al sistema di messa a terra appropriato.

• Un cacciavite (non incluso nel kit di accessori): Per connettere lo switch a una messa a terra di protezione, eseguire le operazioni seguenti:

1. Vericare che il sistema sia spento.

2. Utilizzare il cavo di messa a terra per posizionare

il capocorda ad anello del terminale 8 sull’apertura della vite per la messa a terra.

4. Utilizzando un cacciavite serrare la vite di messa a

terra per ssare il cavo di messa a terra allo switch.

5. Collegare il capocorda con anello all’altra estremità

del cavo di messa a terra a una borchia o a un bullone appropriato sul rack in cui è installato lo switch.

6. Vericare che i collegamenti tra il connettore di

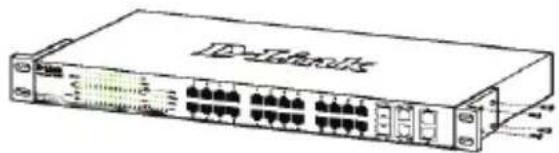

messa a terra dello switch e il rack siano sicuri. Figura 2. Collegamento di un cavo di messa a terra18 ITALIANO Installazione su rack Lo switch può essere montato in un rack da 19 pollici, conforme allo standard EIA, posizionabile in un armadio elettrico. Fissare le staffe di montaggio ai pannelli laterali dello switch (una per lato) e fermarle con le viti fornite. Figura 4. Fissaggio delle staffe di montaggioMontare lo switch all’interno del rack, utilizzando le viti fornite con quest’ultimo.Figura 5. Installazione dello switch all’interno del rack Fase 3 – Collegamento del cavo di alimentazione CA È ora possibile connettere il cavo di alimentazione CA al relativo connettore posto sul pannello posteriore dello switch e a una presa di corrente (preferibilmente dotata di messa a terra e protezione da sovratensioni).Figura 6. Collegamento dello switch alla presa di corrente Installazione del fermo del cavo di alimentazione Per impedire la rimozione accidentale del cavo di alimentazione, si consiglia di installare l’apposito fermo.1. Inserire nel foro sotto il connettore di alimentazione la fascetta con il lato ruvido rivolto verso il basso.Figura 3-1. Inserimento della fascetta nello switch2. Collegare il cavo di alimentazione al connettore dello switch.Figura 3-2. Collegamento del cavo di alimentazione allo switch3. Far scorrere il fermo attraverso la fascetta no alla ne del cavo.Figura 3-3. Scorrimento del fermo attraverso la fascetta4. Avvolgere la fascetta intorno al cavo di alimentazione e inserirla nel meccanismo di blocco del fermo.Figura 3-4. Avvolgimento della fascetta intorno al cavo di alimentazione5. Stringere la fascetta del fermo nché il cavo non risulta ssato.Figura 3-5. Fissaggio del cavo di alimentazione19 ITALIANO Fase 2: Per poter effettuare l’accesso e congurare lo switch tramite una connessione Ethernet, gli indirizzi IP del PC e dello switch devono essere compresi nello stesso intervallo. Ad esempio, se l’indirizzo IP dello switch è

10.90.90.90, l’indirizzo IP del PC deve essere 10.x.y.z

(dove x/y è un numero compreso tra 0 e 254 e z è un numero compreso tra 1 e 254), mentre la subnet mask deve essere 255.0.0.0. Aprire il browser web e inserire http://10.90.90.90 (indirizzo IP di default) nel campo indirizzo. Premere <Invio>. Figure 8. Inserire l’indirizzo IP 10.90.90.90 nel browser La congurazione Web è accessibile anche tramite la funzione DNA. È possibile fare clic sul collegamento ipertestuale IP dall’elenco di dispositivi nella funzione DNA per aprire la GUI Web dei dispositivi. NOTA: L’indirizzo IP di default dello switch è 10.90.90.90 con subnet mask

255.0.0.0 e gateway di default 0.0.0.0

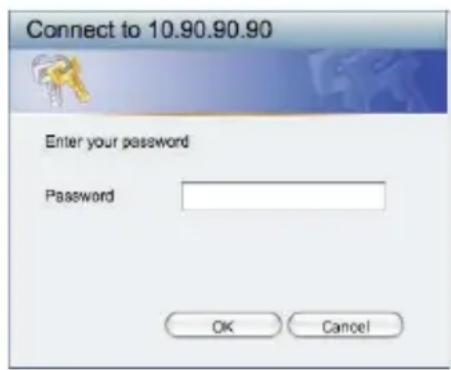

Fase 3: Quando appare la nestra di login illustrata di seguito, inserire “admin” nel campo password. Premere OK per accedere alla nestra principale della procedura di congurazione. Figura 9. Finestra di autenticazione dell’utente Fase 4: Prima di avviare la gestione basata sul Web, utilizzando la procedura guidata Smart Wizard sarà possibile congurare alcune funzioni, quali Impostazioni password, Impostazioni SNMP e Impostazioni di sistema. Nel caso non sia necessario Interruzione di corrente Per precauzione, in caso di un’interruzione di corrente si consiglia di disconnettere lo switch. Riconnettere il dispositivo quando l’erogazione di corrente elettrica torna alla normalità. Opzioni di gestione Lo switch D-Link può essere gestito in banda utilizzando Telnet. Inoltre l’utente può scegliere la gestione basata sul Web, accessibile tramite browser web oppure tramite qualunque PC usando la funzione DNA (D-Link Network Assistant). Se si desidera gestire un solo dispositivo D-Link Switch, è preferibile utilizzare la funzione Gestione basata sul Web. È necessario assegnare a ogni switch un indirizzo IP, che verrà utilizzato per comunicare con Gestione basata sul Web o con un gestore di rete SNMP. È inoltre necessario che al PC sia assegnato un indirizzo IP compreso nello stesso intervallo di quello dello switch. Se tuttavia si desidera gestire più dispositivi D-Link Switches, è preferibile utilizzare la funzione DNA (D-Link Network Assistant). Con DNA (D-Link Network Assistant), non è necessario modicare l’indirizzo IP del PC ed è possibile avviare l’installazione di più dispositivi Switches. Per le funzioni Gestione basata sul Web, DNA (D-Link Network Assistant), Gestione Telnet e Gestione basata su SNMP, fare riferimento alle istruzioni di installazione dettagliate riportate di seguito. Interfaccia di gestione basata sul Web Al termine dell’installazione sica, è possibile congurare lo switch, monitorare il pannello dei LED e visualizzare gracamente le statistiche utilizzando un browser come Microsoft

Internet Explorer versione 7.0 o superiore, Firefox, Chrome o Safari. Requisiti necessari per la congurazione del dispositivo:

• PC dotato di connessione Ethernet RJ-45

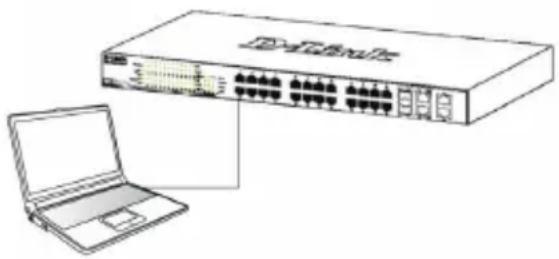

• Cavo Ethernet standard Fase 1: Collegare il cavo Ethernet a una delle porte poste sul pannello frontale dello switch e a una porta Ethernet del PC. Figura 7. Connessione del cavo20 ITALIANO effettuare modiche, fare clic su Esci per uscire dalla procedura guidata e avviare la gestione basata sul Web. Per informazioni dettagliate sulle funzioni della procedura guidata Smart Wizard, fare riferimento al relativo capitolo introduttivo presente nel manuale dell’utente. DNA (D-Link Network Assistant) DNA (D-Link Network Assistant), incluso nel CD di installazione, è un programma per il rilevamento di Switches con lo stesso segmento di rete L2 collegati al PC. Questo strumento è in grado di supportare Windows 2000, Windows XP, Vista e Windows 7. DNA (D-Link Network Assistant) può essere installato in due diversi modi, ovvero tramite il programma di esecuzione automatica incluso nel CD di installazione oppure manualmente. Opzione 1: attenersi alla procedura seguente per installare DNA (D-Link Network Assistant) tramite il programma di esecuzione automatica incluso nel CD di installazione.

1. Inserire il CD nell’unità CD-ROM.

2. Il programma di esecuzione automatica si aprirà

Assistant)” per avviare una procedura guidata in cui verranno illustrate tutte le fasi del processo.

4. Una volta installato, DNA è disponibile in Start >

Programmi > D-Link > DNA.

5. Per rilevare gli switch è sufciente collegarli allo

stesso segmento di rete L2 del PC e utilizzare DNA (D-Link Network Assistant). Opzione 2: attenersi alla procedura seguente per installare manualmente DNA (D-Link Network Assistant).

1. Inserire il CD delle utilità nell’unità CD-ROM.

2. Nel menu Start del desktop di Windows fare clic su

3. Fare doppio clic sull’icona dell’unità CD-ROM/DVD-

ROM per avviare il menu di esecuzione automatica oppure fare clic con il pulsante destro del mouse sull’unità per aprire la cartella. Selezionare DNA (D-Link Network Assistant) e fare doppio clic sul le setup.exe.

4. Attenersi alle istruzioni visualizzate per installare

6. Per rilevare gli switch è sufciente collegarli allo

stesso segmento di rete L2 del PC e utilizzare DNA (D-Link Network Assistant). Per informazioni dettagliate su DNA, fare riferimento al manuale dell’utente. Gestione Telnet (a seconda del modello acquistato) Gli utenti possono accedere al switch tramite Telnet utilizzando il prompt dei comandi del PC. Per accedervi dal proprio computer, gli utenti devono prima vericare che esista una connessione valida tra la porta Ethernet del switch e il PC, quindi fare clic su Start > Programmi > Accessori > Prompt dei comandi sul computer. All’apertura della nestra relativa alla console, inserire il comando telnet 10.90.90.90 (a seconda dell’indirizzo IP congurato) e premere Invio sulla tastiera. A questo punto comparirà la schermata della console per l’Interfaccia della riga di comando del switch, inserire “admin” come nome utente e password predeniti per il switch e premere il tasto Invio. Gestione basata su SNMP (a seconda del modello acquistato) È possibile gestire il switch tramite D-Link D-View o qualsiasi altro programma compatibile SNMP. Come impostazione predenita, per i switch D-Link, la funzione SNMP è disabilitata. Informazioni aggiuntive Se si vericano problemi durante la congurazione della rete, consultare il manuale utente fornito con lo switch. Il Manuale utente contiene regole, diagrammi, istruzioni ed esempi che assistono l’utente nella messa in opera della rete. Per ulteriore supporto è possibile rivolgersi agli ufci il cui elenco è riportato sul retro del manuale dell’utente o è disponibile online. Per ulteriori informazioni sui prodotti D-Link o per la documentazione marketing, visitare il sito Web http://www.dlink.com. Termini di garanzia Per informazioni sulla garanzia limitata D-Link, visitare il sito all’indirizzo http://warranty.dlink.com/21
