MANUAL DE UTILIZADOR Swimclear C5030EURO HAYWARD

PUESTA EN FUNCIONAMIENTO

AVISO - Leia e cumpra todas as instruções no presente Manual do Utilizador e no equipamento. O não cumprimento das instruções pode provocar ferimentos.

AVISO – O presente documento deve ser entregue ao proprietário da piscina e este tem de o guardar num local seguro.

AVISO – Este aparelho não se destina a ser utilizado por pessoas (nomeadamente crianças) com capacidades físicas, sensoriais ou intelectuais reduzidas, ou por pessoas que não possuam experiência ou conhecimentos, a menos que estas se encontrem sob vigilância ou que tenham recebido instruções sobre a utilização do aparelho por uma pessoa responsável pela sua segurança.

AVISO – Para reduzir o risco de ferimentos, as crianças não devem ser autorizadas a subir para cima deste aparelho. Vigie atentamente as crianças em todos os momentos.

AVISO – Os sistemas de circulação de água de piscinas e spas funcionam com pressões perigosas durante o arranque, o funcionamento normal e possivelmente depois de desligada a bomba. A pressão no sistema pode provocar a separação explosiva de componentes do corpo superior do filtro se as instruções de segurança e de funcionamento não forem cumpridas. Esta situação pode provocar a morte ou ferimentos graves.

AVISO – Este aparelho deve ser instalado e assistido unicamente por um profissional qualificado. PARA EVITAR A SEPARAÇÃO DE COMPONENTES

• Cumpra todas as instruções de segurança e de funcionamento.

• Não ligue o sistema de circulação de água se um componente do sistema estiver mal montado, danificado, em falta, ou se não for um componente genuíno Hayward.

• Antes de executar uma intervenção de manutenção no sistema de circulação de água, verifique se todos os comandos do sistema e da bomba estão na posição OFF (desligados) e se a válvula manual de alívio de ar do filtro está na posição OPEN (aberta).

• Utilize APENAS componentes de aperto Hayward no sistema: conjunto de aperto DEX2421JKIT, conjunto porca/parafuso DEX2421J2 e um vedante metálico reforçado DEX2422Z2. Os componentes que não sejam Hayward podem falhar durante a utilização e provocar uma separação explosiva.

• Nunca confie no aperto manual da porca no parafuso de aperto. Utilizando uma cabeça de ¾ polegada numa chave dinamométrica, aperte a porca e o parafuso de aperto para 17 Nm (150 pol-lb).

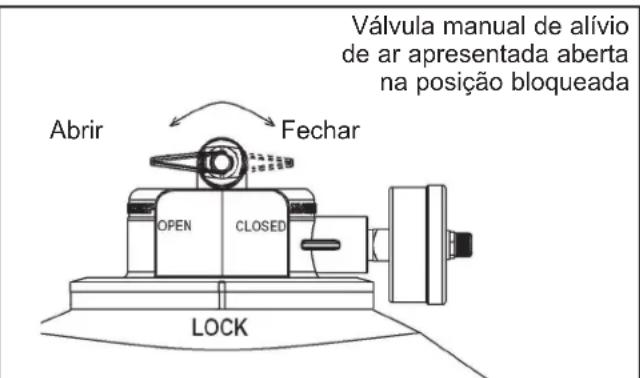

• Antes de ligar a bomba do sistema, verifique se o corpo da válvula manual de alívio de ar do filtro está na posição LOCK (bloqueio) no corpo superior do filtro.

• Antes de ligar a bomba do sistema, verifique se todas as válvulas do sistema estão reguladas para uma posição que permita à água proveniente do filtro regressar à piscina.

• Antes de ligar a bomba do sistema, a válvula manual de alívio de ar tem de estar na posição OPEN (aberta).

• Ao ligar a bomba, não permaneça sobre ou na proximidade do filtro.

• Se aparecer algum derrame de água na zona do sistema de aperto do depósito do filtro, desligue de imediato todas as bombas de circulação do sistema e a corrente eléctrica. Não regresse ao filtro enquanto a circulação da água não estiver parada. Proceda a nova montagem do sistema de aperto em conformidade com as instruções do presente Manual do Utilizador no sentido de parar a fuga.

• Regresse ao filtro para fechar a válvula manual de alívio de ar apenas quando um fluxo estável de água (não ar ou uma mistura de ar e água) estiver a sair da válvula manual de alívio de ar.

• Não altere a posição da válvula de controlo do filtro enquanto a bomba do sistema estiver a trabalhar.

AVISO – Ensaios de pressão do sistema da bomba e do filtro acima de 3,5 Bar (50 PSI) podem provocar a separação explosiva dos componentes. A separação de componentes pode provocar a morte ou ferimentos graves.UTILIZE APENAS PEÇAS SOBRESSELENTES ORIGINAIS HAYWARD Página 3 de 8 SwimClear™ Rev. B Muito obrigado por escolher a Hayward. Este manual contém informações importantes sobre o funcionamento e a manutenção do seu produto. Conserve-o para referência futura. PARA REGISTAR O SEU PRODUTO NA NOSSA BASE DE DADOS, DIRIJA-SE A: www.hayward.fr/en/services/register-your-product

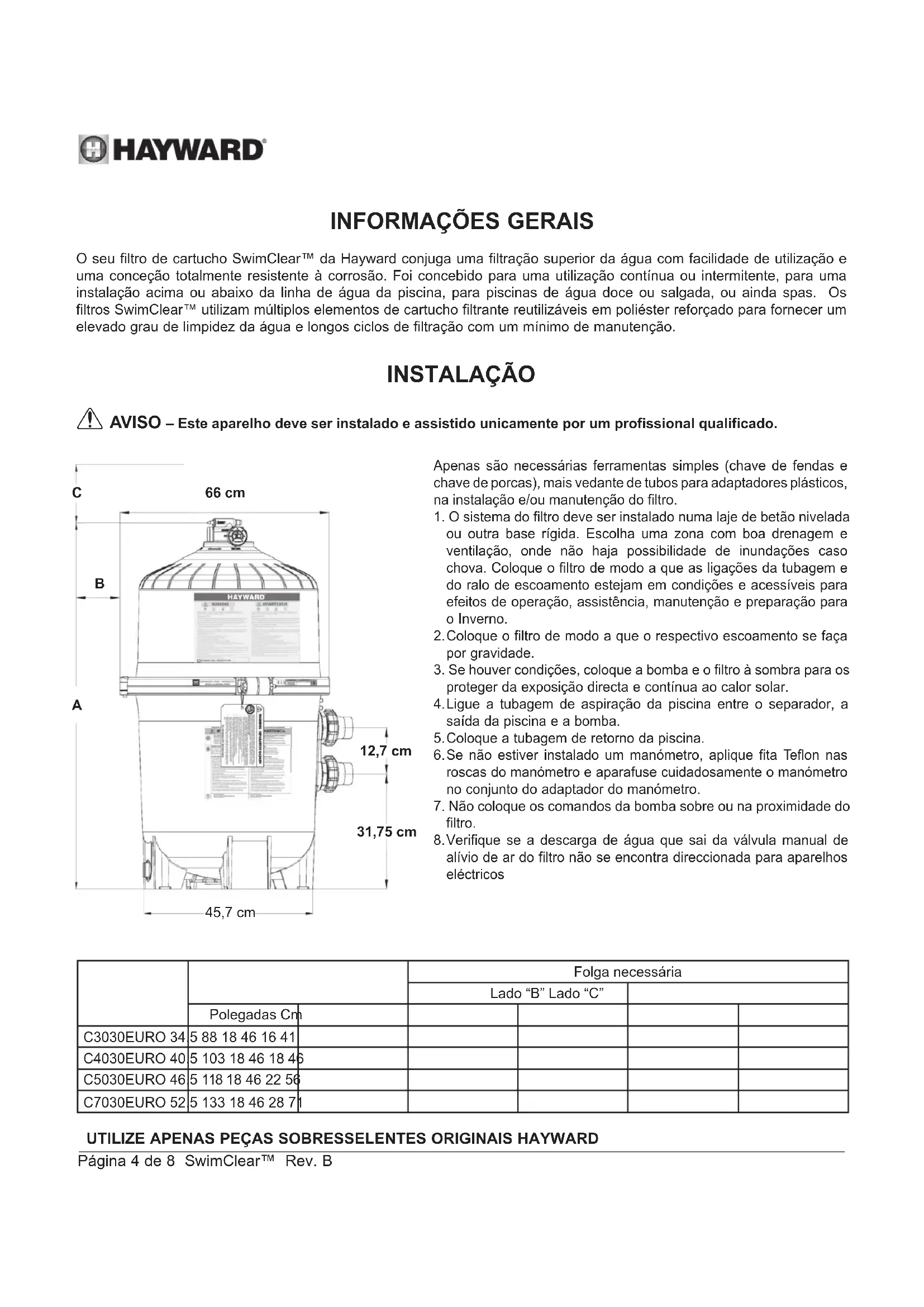

O seu filtro de cartucho SwimClear™ da Hayward conjuga uma filtração superior da água com facilidade de utilização e uma conceção totalmente resistente à corrosão. Foi concebido para uma utilização contínua ou intermitente, para uma instalação acima ou abaixo da linha de água da piscina, para piscinas de água doce ou salgada, ou ainda spas. Os filtros SwimClear™ utilizam múltiplos elementos de cartucho filtrante reutilizáveis em poliéster reforçado para fornecer um elevado grau de limpidez da água e longos ciclos de filtração com um mínimo de manutenção. INSTALAÇÃO

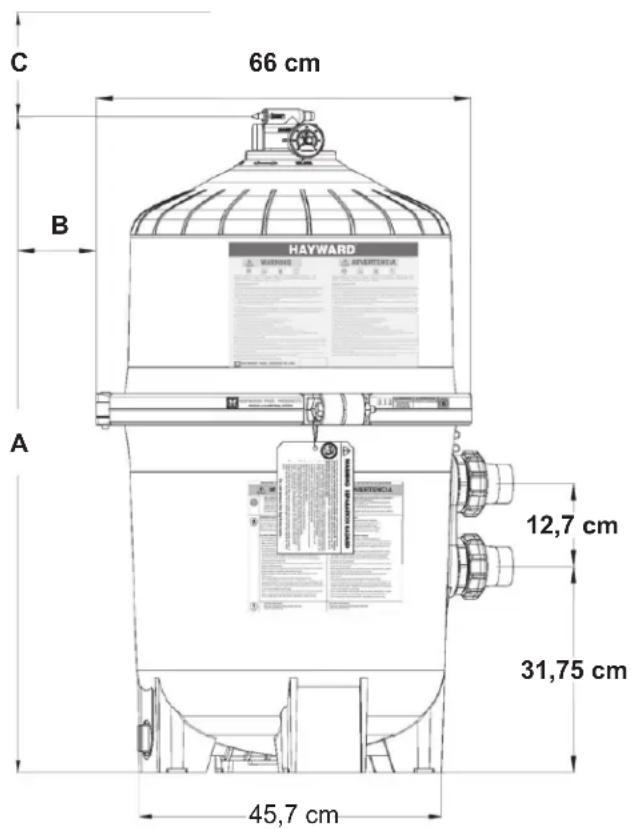

AVISO – Este aparelho deve ser instalado e assistido unicamente por um profissional qualificado. Folga necessária Lado “B” Lado “C” Polegadas Cm C3030EURO 34.5 88 18 46 16 41 C4030EURO 40.5 103 18 46 18 46 C5030EURO 46.5 118 18 46 22 56 C7030EURO 52.5 133 18 46 28 71 Apenas são necessárias ferramentas simples (chave de fendas e chave de porcas), mais vedante de tubos para adaptadores plásticos, na instalação e/ou manutenção do filtro.

1. O sistema do filtro deve ser instalado numa laje de betão nivelada

ou outra base rígida. Escolha uma zona com boa drenagem e ventilação, onde não haja possibilidade de inundações caso chova. Coloque o filtro de modo a que as ligações da tubagem e do ralo de escoamento estejam em condições e acessíveis para efeitos de operação, assistência, manutenção e preparação para o Inverno.

3. Se houver condições, coloque a bomba e o filtro à sombra para os

proteger da exposição directa e contínua ao calor solar.

4. Ligue a tubagem de aspiração da piscina entre o separador, a

saída da piscina e a bomba.

5. Coloque a tubagem de retorno da piscina.

6. Se não estiver instalado um manómetro, aplique fita Teflon nas

roscas do manómetro e aparafuse cuidadosamente o manómetro no conjunto do adaptador do manómetro.

7. Não coloque os comandos da bomba sobre ou na proximidade do

alívio de ar do filtro não se encontra direccionada para aparelhos eléctricos 66 cm 12,7 cm 31,75 cm 45,7 cm

DEX2421J2, vedante metálico reforçado DEX2422Z2. Os componentes que não sejam Hayward podem falhar durante a utilização e provocar uma separação explosiva de componentes. Verifique se o corpo superior e o corpo inferior do filtro estão devidamente fixados com o sistema de aperto do corpo do filtro. Nunca confie no aperto manual da porca no parafuso de aperto. Utilizando uma cabeça de ¾ polegada numa chave dinamométrica, aperte a porca e o parafuso de aperto para 17 Nm (150 pol-lbs). Verifique se o corpo da válvula manual de alívio de ar do filtro está na posição LOCK (bloqueio), e se não há componentes do filtro em falta, danificados ou que não sejam componentes genuínos Hayward.(2)

2. Feche o escoamento do filtro.

3. Abra todas as válvulas do sistema para permitir que a água proveniente da piscina para o sistema de filtração e

proveniente do filtro retorne à piscina.

4. Coloque a válvula manual de alívio de ar na posição OPEN (aberta).

1. Ao ligar a bomba do sistema, não permaneça sobre ou na proximidade do filtro. Se aparecer algum derrame de água

na zona do sistema de aperto do depósito do filtro, desligue de imediato todas as bombas de circulação do sistema e a corrente eléctrica. Não regresse ao filtro enquanto a fuga de água não tiver cessado. Monte de novo o sistema de aperto conforme as instruções na página 7 do presente Manual do Utilizador para acabar com a fuga.

2. Regresse ao filtro para FECHAR a válvula manual de alívio de ar apenas quando um fluxo estável de água (não ar ou

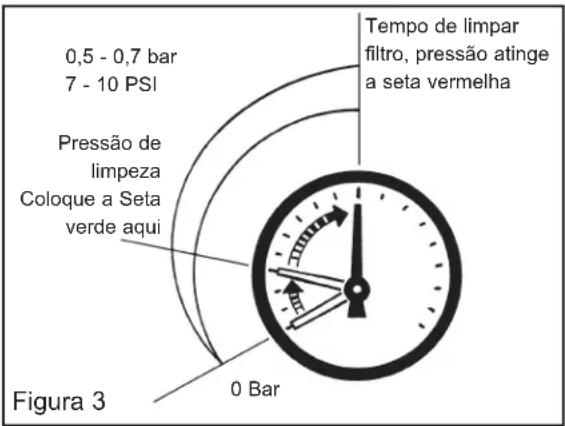

uma mistura de ar e água) estiver a sair da válvula manual de alívio de ar. OPERAÇÃO FILTRAÇÃO A filtração tem início assim que o caudal através do filtro for estável. À medida que o filtro remove as impurezas da água da piscina, a sujidade acumulada provoca uma resistência ao caudal. Por conseguinte, a pressão no manómetro irá aumentar e o caudal irá diminuir. Quando a pressão aumentar entre 0,5 e 0,7 bar (7 a 10 psi) acima da pressão de arranque, ou quando o caudal se tornar inferior à taxa pretendida, limpe ou substitua os elementos do cartucho filtrante. Assim que o seu filtro estiver a funcionar e houver uma leitura de pressão, alinhe a seta verde com a leitura atual. (Consulte a Fig. 3.) Quando a pressão alcançar ou ultrapassar a seta vermelha/ segunda seta, está na altura de limpar ou substituir os elementos do seu cartucho filtrante. Ao registar a pressão de arranque inicial (com elementos filtrantes limpos), é possível determinar quando os elementos do cartucho filtrante devem ser substituídos, em vez de limpos. Depois de os elementos do filtro terem sido limpos e novamente instalados, se a pressão de arranque apresentar um valor superior a 0,4 bar (6 psi) acima da pressão de arranque com os novos elementos do cartucho filtrante, os elementos do cartucho filtrante devem ser substituídos da próxima vez que a seta do manómetro alcançar a seta vermelha. Figura 1 Figura 2 Parafuso de aperto Porca de aperto Apertar o parafuso e a porca de aperto usando uma chave dinamométrica para 17 Nm (150 pol-lbs). Fechar Válvula manual de alívio de ar apresentada aberta na posição bloqueada Tempo de limpar filtro, pressão atinge a seta vermelha 0 Bar Pressão de limpeza Coloque a Seta verde aqui 0,5 - 0,7 bar

AVISO - Este aparelho deve ser instalado e assistido unicamente por um profissional qualificado.

INSTRUÇÕES DE DESMONTAGEM DO FILTRO

1. Desligue todas as bombas e toda a energia elétrica.

2. Regule todas as válvulas do sistema numa posição que impeça a circulação de água para o filtro.

3. A válvula manual de alívio de ar tem de estar colocada na posição OPEN (aberta)(2).

4. Retire o bujão de escoamento do filtro (FIG. 4) e deixe que a água escoe do filtro.

5. Usando chaves de ¾ pol., desaperte e retire a porca e o parafuso de aperto.

6. Segurando as duas extremidades do sistema de aperto do corpo do filtro, separe cuidadosamente as extremidades do

7. Levante o corpo superior do filtro.

REMOÇÃO DOS CARTUCHOS

1. Retire o coletor superior, que é exposto quando a estrutura superior do

filtro é removida. (Fig. 4)

2. Retire os elementos do cartucho filtrante ao deslocá-los cuidadosamente

de um lado para o outro e puxando para cima.

O elemento do cartucho filtrante pode ser limpo ao lavar o interior e o exterior com uma mangueira de jardim. Para obter os melhores resultados após a lavagem do cartucho, escove cuidadosamente a superfície pregueada para remover partículas de pequena dimensão. Não lave com água sob pressão, dado que pode danificar os elementos do filtro. Poderá detetar alguns resíduos nas pregas do cartucho que não foram removidos através da lavagem com a mangueira.

LIMPEZA DOS CARTUCHOS

1. Lave e escorra qualquer sujidade ou resíduos do fundo da estrutura

2. Elimine qualquer sujidade ou resíduos da estrutura superior do filtro e à

volta da área de descarga manual de ar.

3. Volte a instalar cuidadosamente os cartuchos sobre os cubos na placa

de vedação inferior.

4. Coloque corretamente o coletor superior sobre os cartuchos, alinhando

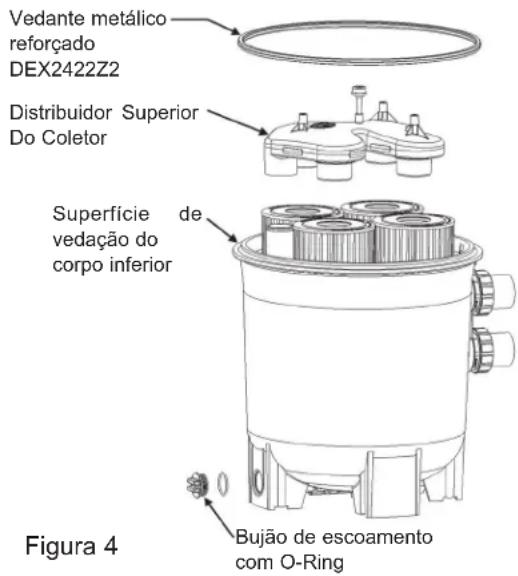

o tubo de retorno com o orifício no coletor. Vedante metálico reforçado DEX2422Z2 Bujão de escoamento com O-Ring Superfície de vedação do corpo inferior Figura 4 Distribuidor Superior Do Coletor LIMPEZA DO ANEL DE VEDAÇÃO E DA SUPERFíCIE DE VEDAÇÃO

1. Retire o vedante do depósito do filtro.

2. Com um pano limpo, limpe a superfície de vedação do corpo inferior do filtro.(4)

3. Com um pano limpo, limpe a superfície de vedação do corpo superior do filtro.

Observação: Não utilize solventes derivados do petróleo para limpar componentes do filtro. Não lubrifique o vedante DEX2422Z2.UTILIZE APENAS PEÇAS SOBRESSELENTES ORIGINAIS HAYWARD Página 7 de 8 SwimClear™ Rev. B RECOLOCAÇÃO DO CORPO E DO SISTEMA DE APERTO

1. Coloque o vedante metálico reforçado no corpo inferior do

filtro (Fig 4). Coloque o corpo superior do filtro no vedante metálico reforçado Hayward DEX2422Z2 e baixe o corpo do filtro para uma posição que permita executar todas as operações e que deixe as etiquetas de segurança perfeitamente visíveis e de modo que o corpo superior fique centrado sobre o corpo inferior do filtro.

2. Recoloque o sistema de aperto do filtro à volta dos corpos

superior e inferior do filtro.

3. Introduza o parafuso de aperto através das extremidades

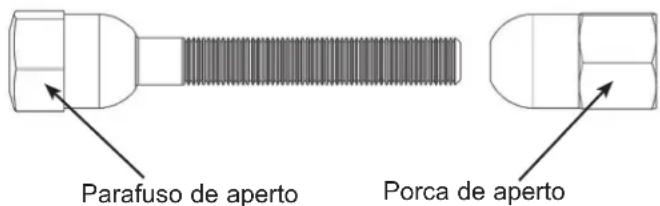

do sistema de aperto e enrosque a porca no parafuso de aperto com a extremidade arredondada da porca (Fig 6) virada para as extremidades do sistema de aperto.

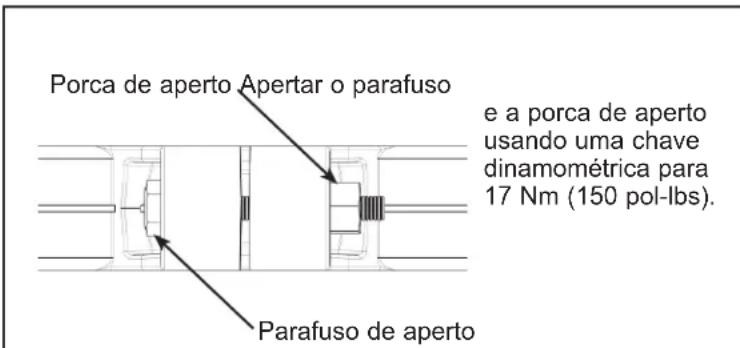

4. Nunca confie no aperto manual da porca no parafuso de

aperto. Utilizando uma cabeça de ¾ polegadas numa chave dinamométrica, aperte a porca ao parafuso de aperto para 17 Nm (150 pol-lbs)(1).

5. Siga as Instruções de funcionamento para “Ligar a bomba

e o sistema de filtração”

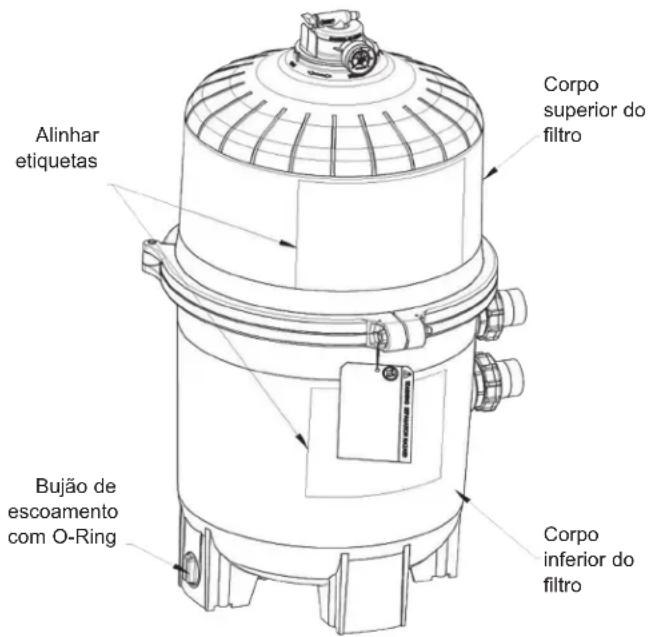

Pode aspirar diretamente o interior do filtro sempre que necessário. Limpe os cartuchos depois de os aspirar, se necessário. Figura 5 Alinhar etiquetas Bujão de escoamento com O-Ring Corpo superior do filtro Corpo inferior do filtro Parafuso de aperto Porca de aperto RETIRAR A VÁLVULA MANUAL DE ALíVIO DE AR O seu Filtro é fornecido de fábrica com uma válvula Manual de Alívio de Ar (MAR, ou “Manual Air Relief”) pré-instalada. Unicamente para profissionais qualificados em piscinas: Se a válvula MAR necessitar de assistência, cumpra escrupulosamente estas instruções.

1. Desligue todas as bombas de circulação do sistema e a corrente eléctrica no quadro.

2. Regule todas as válvulas do sistema numa posição que impeça a circulação de água para o filtro.

3. A válvula manual de alívio de ar tem de ser colocada na posição OPEN (aberta).

4. Aguarde que a fuga de água cesse.

5. Segure o corpo da MAR pelas abas, rode a MAR para a esquerda (sentido anti-horário) até o indicador no flange da

MAR estar alinhado com a posição “UNLOCK” no corpo superior do filtro.

6. Puxe a direito para retirar a MAR, um ligeiro movimento oscilante pode ajudar.

REINSTALAÇÃO DA VÁLVULA MANUAL DE ALíVIO DE AR Em regiões onde sejam de esperar temperaturas abaixo do ponto de congelação, o filtro deve ser drenado para o proteger de danos.

1. O filtro deve ser desmontado e os respectivos elementos limpos ou substituídos.

2. Siga as indicações em INSTRUÇÕES DE DESMONTAGEM DO FILTRO

3. De seguida efectue a REMOÇÃO DOS CARTUCHOS e a LIMPEZA DOS CARTUCHOS conforme as instruções

4. Reinstale conforme as instruções.

5. Tenha o cuidado de deixar o bujão de escoamento desapertado durante o Inverno para evitar fissuração do corpo do

Em regiões onde estejam previstas temperaturas abaixo de 0 °C, o filtro deve ser escoado, de modo a protegê-lo de danos.

1. O filtro deve ser desmontado e os elementos do cartucho filtrante devem ser limpos ou substituídos.

2. Siga os passos indicados na secção INSTRUÇÕES PARA DESMONTAGEM DO FILTRO.

3. Depois, siga as instruções indicadas em REMOÇÃO DOS CARTUCHOS.

4. Volte a montar de acordo com as INSTRUÇÕES DE REMONTAGEM DO FILTRO.

5. Certifique-se de que deixa o tampão de escoamento desapertado durante o inverno, de modo a evitar fissuras na

estrutura do filtro.

ASSISTÊNCIA E REPARAÇÕES

Consulte o concessionário ou centro de assistência autorizado Hayward. Nenhuma devolução pode ser feita directamente para a fábrica sem a autorização expressa por escrito de Hayward Pool Europe. NÍVEIS IDEAIS DE PRODUTOS QUÍMICOS Cloro combinado 0,2 ppm máximo Cloro (estabilizado) 1,0 a 3,0 ppm pH 7,2 a 7,6 Ácido cianúrico (estabilizador) Alcalinidade total Dureza cálcica

LISTA DE RESOLUÇÃO DE PROBLEMAS

Solução Baixo caudal de água Ciclos de ltração curtos A água da piscina não clarica

aumente a cloração se necessário.

1. Veriqueníveisdecloro,pHe

alcalinidade total e ajuste se necessário.

. Veriqueseháobstruçõesnaslinhasde admissão e descarga

2. VeriqueseníveisdecloroepHestão

nos intervalos adequados (ajuste se necessário).

. Veriqueseháfugadearnalinhade admissão (indicada pelo retorno de bolhas à piscina).

. Deixeoltrotrabalharduranteperíodos mais longos. CARACTERíSTICAS Modelo Taxa de ltração efectiva Caudal de projecto Pés² m² GPM m
