MODE D'EMPLOI Swimclear C5030EURO HAYWARD

ATTENTION - Lire attentivement les instructions de ce manuel et celles gurant sur l’appareil. Le non respect des consignes pourrait être à l’origine de blessures.

ATTENTION - Ce document doit être remis à tout utilisateur de piscine qui le conservera en lieu sûr.

ATTENTION - Cet appareil n’est pas destiné à être utilisé par des personnes (notamment des enfants) dont les capacités physiques, sensorielles ou intellectuelles sont réduites ou par des personnes manquant d’expérience ou de connaissances, à moins que celles-ci fassent l’objet d’une surveillance ou qu’elles aient reçu des instructions quant à l’utilisation de l’appareil par une personne responsable de leur sécurité.

ATTENTION - Afin de réduire les risques de blessure, empêchez les enfants d’utiliser ou d’escalader cet appareil. La surveillance des enfants doit être rapprochée et constante. La surveillance des enfants doit être rapprochée et constante.

ATTENTION - Les systèmes de circulation d’eau des spas et piscines fonctionnent sous pression au démarrage, en fonctionnement normal et éventuellement après la coupure de la pompe. La pression d’un système peut provoquer la séparation brusque des composants de la partie supérieure du filtre en cas de non respect des instructions de sécurité et de fonctionnement. La personne touchée peut être blessée gravement et même mortellement.

ATTENTION - Ce produit doit être installé et entretenu exclusivement par un professionnel qualifié. AFIN D’ÉVITER LA SÉPARATION DES COMPOSANTS

• Respectez l’ensemble des instructions de sécurité et de fonctionnement.

• Ne pas faire fonctionner le système de circulation d’eau si l’un de ses composants est endommagé, manquant, n’est pas monté correctement ou n’est pas une pièce Hayward d’origine.

• Avant d’assurer la maintenance du système de filtration, vérifiez que l’ensemble des commandes du système et de la pompe sont en position OFF et que la vanne de purge manuelle est en position OUVERTE (OPEN).

• Utilisez EXCLUSIVEMENT des colliers de serrage Hayward : collier de serrage DEX2421JKIT, vis + écrou DEX2421J2 et joint armé en métal DEX2422Z2. Des composants non d’origine risquent de provoquer une panne et une séparation brusque.

• Ne vous contentez jamais de serrer la vis et l’écrou du collier de serrage à la main. A l’aide d’une clé dynamométrique dotée d’une douille de ¾", serrez l’écrou et la vis du collier de serrage à 17 Nm.

• Avant de démarrer la pompe, assurez-vous que la vanne de purge manuelle du filtre est en position VERROUILLÉE (LOCK) au niveau de la partie supérieure du filtre.

• Avant de démarrer la pompe, vérifiez que toutes les vannes du système sont dans une position qui permet à l’eau sortant du filtre de retourner dans la piscine.

• Avant le démarrage de la pompe, la vanne de purge manuelle du filtre doit être en position OUVERTE (OPEN).

• Lors du démarrage de la pompe, ne restez pas au-dessus ou près du filtre.

• En cas de fuite d’eau au niveau du collier de serrage du corps du filtre, arrêtez immédiatement toutes les pompes de circulation et coupez l’alimentation électrique. Ne vous approchez pas du filtre tant que de l’eau continue de couler. Remontez le collier conformément aux instructions du présent manuel d’utilisation pour arrêter la fuite.

• Ne refermez la vanne de purge manuelle du filtre que lorsque de l’eau seule (et non de l’air ou de l’air et de l’eau mélangés) sort de la vanne de purge manuelle du filtre.

• Ne modifiez pas la position de la vanne du filtre pendant le fonctionnement de la pompe.

ATTENTION - Une pression supérieure à 3,5 bars (50 PSI) au niveau du système du système de filtration et de la pompe et de la pompe peut provoquer une séparation brusque des composants. La séparation des composants peut provoquer des blessures graves, voire le décès de la personne touchée.N’UTILISEZ QUE DES PIÈCES DÉTACHÉES D’ORIGINE HAYWARD Page 3 sur 8 SwimClear™ Rev. B Merci d'avoir choisi Hayward. Ce manuel contient des informations importantes relatives au fonctionnement et à l'entretien de votre produit. Le conserver pour vous y reporter ultérieurement. POUR ENREGISTRER VOTRE PRODUIT SUR NOTRE BASE DE DONNÉES, ALLEZ SUR : www.hayward.fr/fr/espace-services/enregistrez-votre-produit

Votre filtre à cartouches Hayward SwimClear™ combine une filtration de l’eau de qualité supérieure et une structure entièrement résistante à la corrosion et se caractérise par sa facilité d’utilisation. Les filtres sont conçus pour une utilisation continue ou inter- mittente, peuvent être installés au-dessus ou au-dessous du niveau de l’eau et conviennent pour les piscines ou les spas, en eau douce comme en eau salée. Les filtres SwimClear™ utilisent des cartouches filtrantes multiples, réutilisables, en polyester renforcé pour obtenir une eau très limpide, avec des cycles de filtration longs et un minimum d’entretien. INSTALLATION

ATTENTION - Ce produit doit être installé et entretenu exclusivement par un professionnel qualifié.

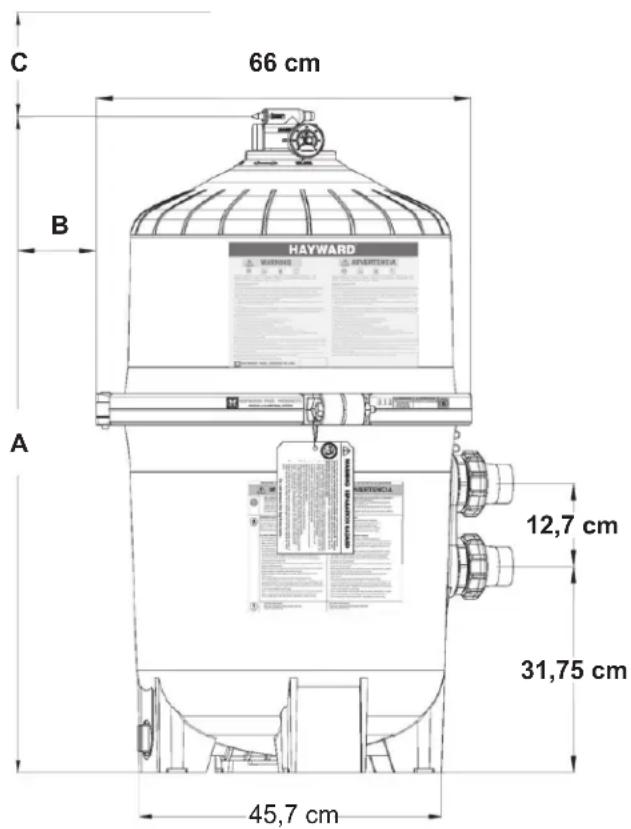

Espacement requis Coté «B» Coté «C» Pouces Cm Pouces Cm Pouces Cm C3030EURO 34.5 88 18 46 16 41 C4030EURO 40.5 103 18 46 18 46 C5030EURO 46.5 118 18 46 22 56 C7030EURO 52.5 133 18 46 28 71 De simples outils (tournevis et clés), ainsi que de la colle pour tube PVC, sont nécessaires pour installer et/ou entretenir le filtre.

1. Le système de filtration doit être installé sur une dalle en béton

ou toute autre surface plane et rigide. Choisissez une zone aérée et bien drainée (qui n’est pas inondée lorsqu’il pleut). Positionnez le filtre de manière à ce que les raccords de tuyau- terie et le bouchon de vidange bénéficient d’un accès facile et pratique pour le fonctionnement, l’entretien, la maintenance et l'hivernage.

2. Positionnez le filtre de manière à ce qu’il puisse se vider par

3. Dans la mesure du possible, essayez de placer la pompe et le

filtre à l’ombre afin qu’ils ne soient pas exposés continuellement à la lumière directe du soleil.

4. Raccorder la conduite venant de la pompe sur l'entré "Pump" du

5. Raccorder la conduite de retour sur la sortie "Return" du filtre.

6. Si le manomètre n’a pas encore été installé, appliquez du téflon

en ruban sur le filetage du manomètre et vissez soigneusement le manomètre dans son logement.

7. Ne placez pas les commandes de la pompe sur ou à proximité

8. Vérifiez que l’évacuation de l’eau de la vanne de purge manuelle

du filtre soit dirigée à l’opposé des appareils électriques 66 cm 12,7 cm 31,75 cm 45,7 cm

1. Utilisez EXCLUSIVEMENT le collier de serrage Hayward ; Collier de serrage DEX2421JKIT, vis + écrou DEX2421J2

et joint armé en métal DEX2422Z2. Des composants non d’origine risquent de provoquer une panne et une séparation brusque. Vérifiez que les parties supérieure et inférieure du filtre sont bien fixées à l’aide du collier de serrage corres- pondant. Ne vous contentez jamais de serrer la vis et l’écrou du collier de serrage à la main. A l’aide d’une clé dynamo- métrique dotée d’une douille de ¾", serrez l’écrou et la vis du collier de serrage à 17 Nm. Vérifiez que la vanne de purge manuelle du filtre est en position VERROUILLÉE (LOCK)et qu’aucun composant du filtre n’est manquant, endommagé ou une pièce non d’origine. (Cf. Fig. 2) 2. Vérifier que le bouchon de vidange soit bien fermé. Remarque : le bouchon du filtre doit être doté d’un joint torique. (Cf. Fig. 4) 3. Ouvrez toutes les vannes du système afin de permettre à l’eau de la piscine de passer par le système de filtration avant de retourner du filtre à la piscine.

4. Mettez la vanne de purge manuelle du filtre en position OUVERTE (OPEN) . (Cf. Fig. 2)

Démarrage de la pompe 1. Lors du démarrage de la pompe, ne restez pas au-dessus ou près du filtre. En cas de fuite d’eau au niveau du collier de serrage du réservoir du filtre, coupez immédiatement l'alimentation électrique de la pompe de filtration.. Ne vous appro- chez pas du filtre tant que de l’eau continue de couler. Remontez le collier de serrage conformément aux instructions de la page 7 du présent manuel d’utilisation pour arrêter la fuite. 2. Ne refermez la vanne de purge manuelle du filtre que lorsque de l’eau seule (et non de l’air ou de l’air et de l’eau mélan- gés) sort de la vanne de purge manuelle du filtre. FONCTIONNEMENT FILTRATION La filtration commence dès que le débit d’eau est régulier dans le filtre. Au fur et à mesure que le filtre retient la saleté en suspension dans l’eau de la piscine, la saleté accumulée crée une résistance à l’écoulement. Par conséquent, la pression effective augmente et le débit diminue. Lorsque la pression augmente de 0,5 à 0,7 bars (7 - 10 psi) au-dessus de la pression de départ ou lorsque le débit diminue en dessous de la valeur désirée, nettoyez ou remplacez les cartouches filtrantes. Une fois que votre filtre fonctionne et que la pression est indiquée, alignez l’aiguille verte sur la pression indiquée à ce moment-là. (Voir la Fig. 3). Quand la pression atteint ou dépasse l’aiguille rouge ou la seconde aiguille, il est temps de nettoyer ou de remplacer vos cartouches filtrantes. En notant la pression de départ initiale (avec les filtres propres), vous pouvez déterminer quand les cartouches filtrantes doivent être remplacées plutôt que d’être nettoyées. Une fois que les éléments filtrants ont été nettoyés et réinstallés, si la pression de départ dépasse de 0,4 bars (6 PSI) la pression de départ mesurée avec les nouvelles cartouches filtrantes, les cartouches filtrantes devront être remplacées la prochaine fois que l’aiguille de la jauge atteindra l’aiguille rouge. Figure 1 Figure 2 Vis du collier de serrage Écrou de serrage Serrez la vis et l’écrou du collier de serrage à 17 Nm à l’aide d’une clé dynamométrique. Pour fermer Vanne de purge manuelle en position ouverte verrouillée Pour ouvrir 0 Bar Figure 3 0,5 - 0,7 bar

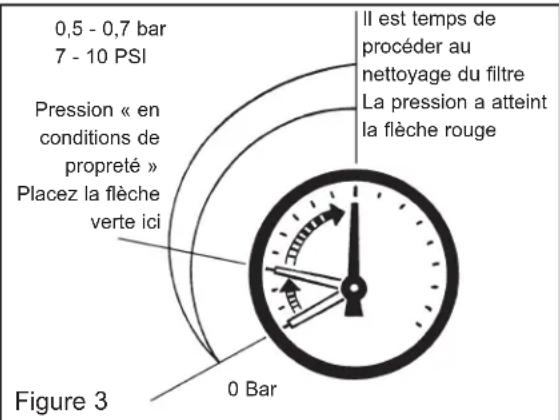

Il est temps de procéder au nettoyage du filtre La pression a atteint la flèche rouge Pression « en conditions de propreté » Placez la flèche verte iciN’UTILISEZ QUE DES PIÈCES DÉTACHÉES D’ORIGINE HAYWARD Page 6 sur 8 SwimClear™ Rev. B ENTRETIEN

ATTENTION – Ce produit doit être installé et entretenu exclusivement par un professionnel qualifié.

INSTRUCTIONS DE DÉMONTAGE DU FILTRE

1. Arrêtez toutes les pompes de circulation et coupez l’alimentation électrique principale.

2. Fermez l’ensemble des vannes pour éviter la circulation de l’eau.

3. La vanne de purge manuelle du filtre doit être mise en position OUVERTE (OPEN) . (FIG. 2)

4. Retirez le bouchon de vidange du filtre (FIG. 4) et vidangez l’eau du filtre.

5. A l’aide d’une clé de ¾", desserrez et retirez l’écrou et la vis du collier de serrage.

6. Écartez soigneusement les deux extrémités du collier de serrage du filtre. Retirez le collier de serrage en le soulevant au-dessus de la partie supérieure du filtre. Ne laissez pas tomber le collier de serrage lors de son retrait, sous peine de l’endommager. Ne tapez pas sur le collier de serrage avec des outils métalliques, sous peine de l’endommager.

7. Soulevez la partie supérieure du filtre. N’utilisez pas le manomètre pour soulever la partie supérieure du filtre.

RETRAIT DES CARTOUCHES

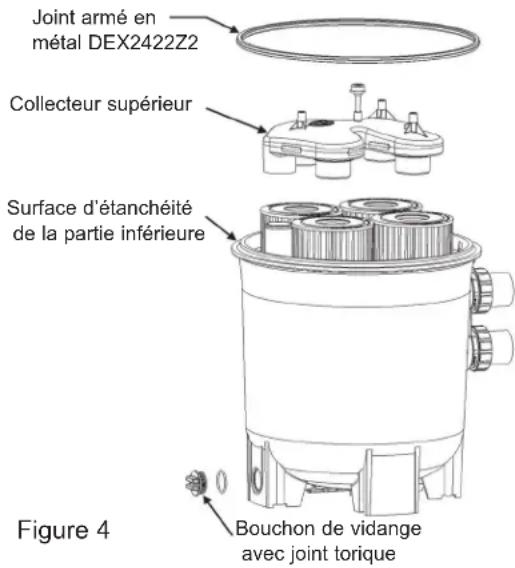

1. Retirez le collecteur supérieur, qui est exposé quand le corps de filtre

supérieur est retiré (Fig. 4).

2. Retirez les cartouches filtrantes en les faisant légèrement basculer et en

3. Nettoyez les cartouches filtrantes.

NETTOYAGE DES CARTOUCHES

Les cartouches filtrantes peuvent être nettoyées à l’intérieur et à l’exté- rieur à l’aide d’un tuyau d’arrosage. Après avoir nettoyé la cartouche avec le tuyau, pour obtenir de meilleurs résultats, brossez soigneusement la surface plissée pour éliminer les particules fines. N’effectuez pas un net- toyage à haute pression car cela peut endommager l’élément filtrant. Sur les plis de la cartouche, il se peut que vous trouviez quelques débris qui n’auront pas été éliminés par le nettoyage au tuyau d’arrosage.

NETTOYAGE DES CARTOUCHES

1. Rincez et évacuez toutes les impuretés ou les débris accumulés au fond

du corps de filtre inférieur.

2. Rincez et évacuez toutes les impuretés ou les débris accumulés dans le

corps de filtre supérieur et autour de la zone d’évacuation manuelle de l’air.

3. Remettez avec précaution les cartouches en place sur leurs raccords

sur la plaque d’étanchéité inférieure. 4 Fixez solidement le collecteur supérieur sur les cartouches, en alignant la conduite de retour avec l’orifice du collecteur. Joint armé en métal DEX2422Z2 Figure 4 Bouchon de vidange avec joint torique Surface d’étanchéité de la partie inférieure Collecteur supérieur NETTOYAGE DU JOINT D’ÉTANCHÉITÉ ET DE LA SURFACE D’ÉTANCHÉITÉ

1. Retirez le joint du corps du filtre.

2. Avec un chiffon propre, essuyez la surface d’étanchéité de la partie inférieure du filtre. (Fig. 4) N’utilisez pas de produit solvant.

3. Avec un chiffon propre, essuyez la surface d’étanchéité de la partie supérieure du filtre.

Remarque: N’utilisez pas de solvant pour nettoyer les éléments du filtre. Ne lubrifiez pas le joint DEX2422Z2.N’UTILISEZ QUE DES PIÈCES DÉTACHÉES D’ORIGINE HAYWARD Page 7 sur 8 SwimClear™ Rev. B REMONTAGE DU COLLIER DE SERRAGE ET DU FILTRE

1. Placez le joint armé en métal sur la partie inférieure du filtre

(Fig. 4). Placez la partie supérieure du filtre sur le joint armé en métal Hayward DEX2422Z2 et sur la partie inférieure du filtre dans une position dans laquelle l’ensemble des étiquettes d'utilisation et de sécurité sont clairement visibles et la partie supérieure est parfaitement centrée par rapport à la partie inférieure du filtre. (FIG. 5)

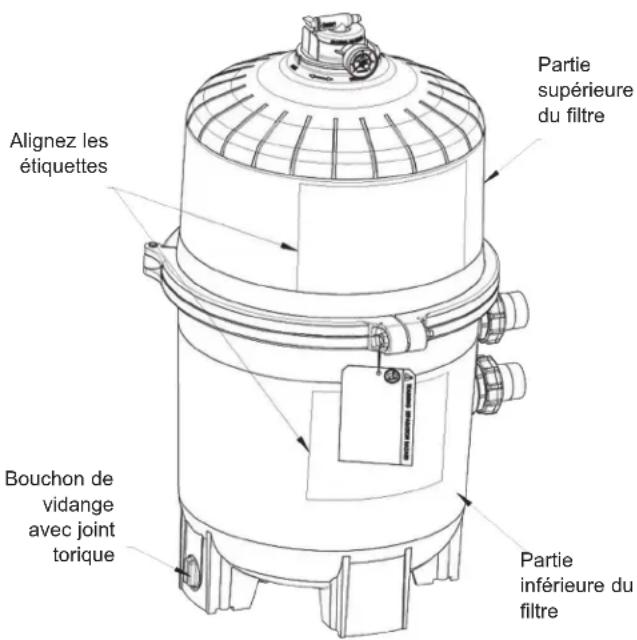

2. Replacez le collier de serrage autour du filtre. Tenez

les extrémités du collier de serrage de manière à les positionner à côté des étiquettes d'utilisation et de sécurité du filtre. (Fig. 5.)

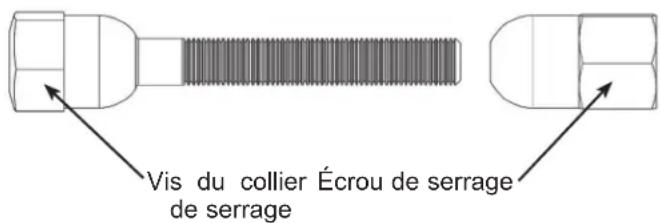

3. Insérez la vis du collier de serrage dans les extrémités du

collier et vissez l’écrou sur la vis, le côté arrondi de l’écrou (Fig. 6) tourné vers les extrémités du collier de serrage.

4. Ne vous contentez jamais de serrer la vis et l’écrou du

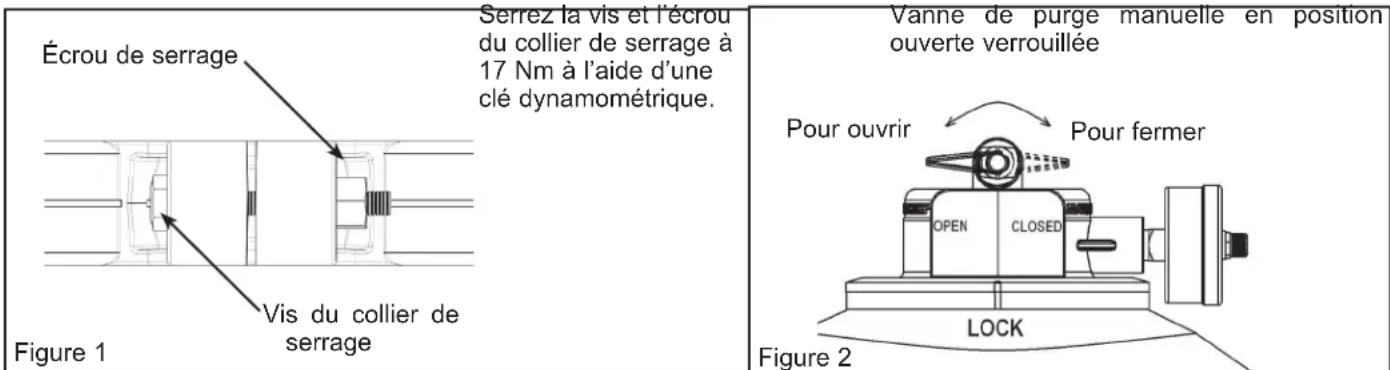

collier de serrage à la main. A l’aide d’une clé dynamométrique dotée d’une douille de ¾", serrez l’écrou et la vis du collier de serrage à 17 Nm. (Fig. 1)

5. Suivez les instructions d’utilisation relatives au démarrage

de la pompe et de la filtration”

UTILISATION D’UN ROBOT ASPIRATEUR

L'utilisation d'un robot aspirateur peut se faire à tout moment, les débris allant directement dans le filtre. Il suffit de procéder au nettoyage des cartouches après l'utilisation du robot, si nécessaire. Figure 5 Alignez les étiquettes Bouchon de vidange avec joint torique Partie supérieure du filtre Partie inférieure du filtre Vis du collier de serrage Écrou de serrage Figure 6 DÉMONTAGE DE LA VANNE DE PURGE MANUELLE Votre filtre est doté d’une vanne de purge manuelle pré-installée en usine. A l’attention exclusive des professionnels qualifiés dans l’entretien de piscines : Si la vanne de purge manuelle a besoin d’être entretenue, veuillez respecter les instructions suivantes :

1. Arrêtez toutes les pompes de circulation et coupez l’alimentation électrique générale.

2. Fermez l’ensemble des vannes pour empêcher la circulation de l’eau vers le filtre.

3. La vanne de purge manuelle du filtre doit être mise en position OUVERTE (OPEN).

4. Attendez que l’eau ait fini de couler.

5. Attrapez la vanne par ses parties plates, faites-la tourner dans le sens contraire des aiguilles d’une montre jusqu’à ce que l’indicateur sur le rebord de la vanne soit aligné avec la position « DÉVERROUILLÉE (UNLOCK) » sur la partie supérieure du filtre.

6. Tirez vers le haut pour retirer la vanne (la faire osciller doucement peut vous aider).

MONTAGE DE LA VANNE DE PURGE MANUELLE Dans les endroits susceptibles de subir des températures inférieures à 0°C, le filtre doit être vidangé afin de le protéger d’éventuels dommages.

1. Le filtre doit être démonté et ses éléments nettoyés ou remplacés.

5. Veillez à ne pas laisser le bouchon de vidange dans son logement pendant l’hiver afin d’éviter une éventuelle fissuration du filtre.N’UTILISEZ QUE DES PIÈCES DÉTACHÉES D’ORIGINE HAYWARD Page 8 sur 8 SwimClear™ Rev. B

Dans les zones géographiques où on rencontre des températures inférieures à zéro, on devra vidanger le filtre pour le protéger contre tout dommage.

1. Le filtre doit être démonté et les cartouches filtrantes doivent être nettoyées ou remplacées.

4. Remontez le filtre en suivant les INSTRUCTIONS DE REMONTAGE DU FILTRE.

5. Ne remettez pas le bouchon de vidange en place pendant l’hiver afin d’éviter que le corps du filtre ne craque.

ENTRETIEN ET RÉPARATIONS

Consultez votre centre de service ou votre revendeur local agréé Hayward. Aucun retour direct à l’usine ne sera accepté sans l'autorisation écrite expresse de Hayward Pool Europe. PRODUITS CHIMIQUES

Chlore combiné 0,2 ppm maximum Chlore (stabilisé) 1,0 à 3,0 ppm PH 7,2 à 7,6 Acide cyanurique (stabilisant) 20 à 30 ppm Alcalinité 80 à 120 ppm Dureté de calcium 200 à 300 ppm LISTE DE RÉSOLUTIONS DE PROBLÈMES Solution Faible écoulement de l’eau Cycles de ltration courts L’eau de la piscine reste trouble 1.Vériezquedesdébrisn’obstruentpas lespaniersduskimmeroulepré-ltrede la pompe. 1.Vérierqu'iln'yaipasd'alguesdans le bassin et procédez à une chloration choc si nécessaire. 1.Vériezlesniveauxdechlore,de pH et d’alcalinité totale et ajustez si nécessaire. 2.Vériezquel’arrivéeetlasortied’eaune sont pas obstruées 2.VériezlesniveauxdechloreetdepH. 2. Assurez-vous que le débit à travers le ltreestsufsant.

3. Recherchez une fuite d’air au niveau de

l’arrivée d’eau (indiquée par la présence de bulles) 3.Faitesfonctionnerleltresurdes périodes plus longues. CARACTÉRISTIQUES Modèle Surface de ltration Débit de référence Ft² M² GPM M

C3030EURO 325 30.2 60 14 C4030EURO 425 39.5 100 22 C5030EURO 525 48.8 130 30 C7030EURO 680 63.2 155 35 La pression maximale de service pour l’ensemble des modèles est de 3,5 bars
