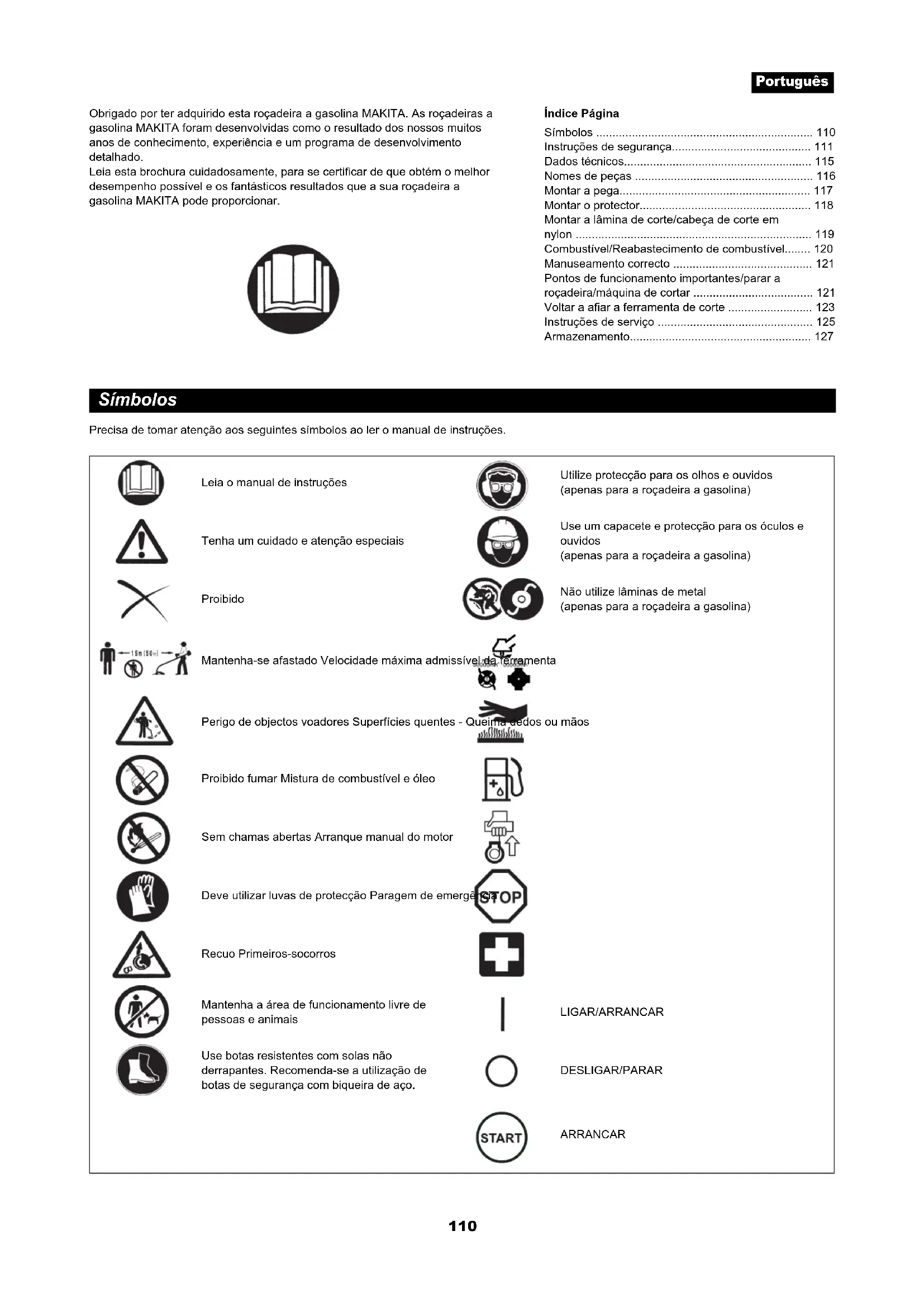

MANUAL DE UTILIZADOR EM2600L MAKITA

1. Danos nos pulmões, se não for usada uma máscara de pó.

2. Danos na audição, se não for usada uma protecção auditiva.

3. Problemas de saúde resultantes da emissão de vibrações se a máquina

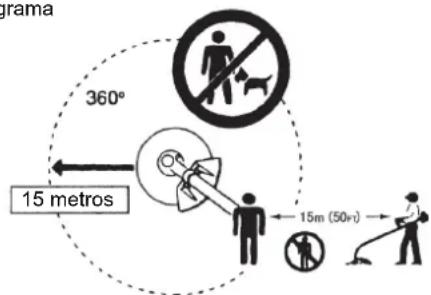

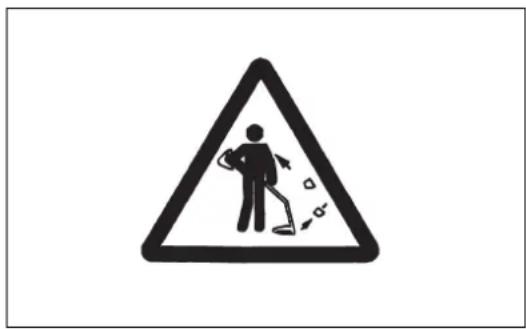

for utilizada durante um longo período de tempo ou de forma incorrecta e sem uma manutenção adequada. Iniciar a roçadeira a gasolina – Certifique-se de que não há crianças ou outras pessoas a trabalhar num raio de 15 metros, tome também atenção a animais nas proximidades. – Antes de utilizar, certifique-se de que a roçadeira a gasolina pode funcionar em segurança: Certifique-se de que a ferramenta de corte é segura, de que a alavanca de controlo pode ser operada facilmente e de que o bloqueio da alavanca de controlo está a funcionar correctamente. – A rotação da ferramenta de corte durante a marcha lenta é proibida. Consulte o seu revendedor se achar que o equipamento pode precisar de ajustes. Certifique-se de que as pegas estão limpas e secas e de que o botão de arranque/paragem está a funcionar correctamente. Instruções de segurança Diagrama 15 metros (1) (3) (2) (4) (5) (6)112 – Inicie a roçadeira a gasolina apenas de acordo com as instruções. Não utilize outros métodos para arrancar o motor! – Utilize apenas a roçadeira a gasolina e ferramentas para os fins específicos. – Apenas arranque o motor da roçadeira a gasolina depois de o equipamento estar devidamente montado. Não opere o equipamento até que todos os acessórios apropriados estejam fixos! – Antes de arrancar, certifique-se de que a ferramenta de corte não está em contacto com objectos duros como ramos, pedras etc., uma vez que a ferramenta de corte irá rodar ao arrancar. – Desligue o motor imediatamente se ocorrer algum tipo de problema no motor. – Caso a ferramenta de corte atinja pedras ou outros objectos duros, desligue imediatamente o motor e inspeccione a ferramenta de corte. – Inspeccione a ferramenta de corte em intervalos curtos regulares para se certificar de que não está danificada (verifique se existem fissuras utilizando o teste do toque). – Opere a roçadeira a gasolina apenas depois de fixar e ajustar a alça do ombro ao comprimento correcto. A alça do ombro deve estar ajustada ao tamanho do utilizador para evitar fadiga durante o manuseamento do equipamento. Nunca segure a roçadeira com uma mão durante o funcionamento. – Durante o funcionamento, segure sempre a roçadeira a gasolina com ambas as mãos. Certifique-se sempre de que tem um apoio seguro. – Opere a roçadeira a gasolina de maneira a evitar a inalação dos gases de escape. Nunca arranque o motor num espaço fechado como dentro de um quarto (risco de envenenamento por gás). O monóxido de carbono é um gás sem odor. – Desligue sempre o motor quando estiver em repouso, ou se pretende deixar a roçadeira a gasolina sem vigilância, e coloque-o num local seguro para evitar ferimentos a outras pessoas e danos no equipamento. – Nunca coloque a roçadeira a gasolina quente no vidro seco ou em quaisquer outros materiais combustíveis. – A ferramenta de corte deve estar sempre equipada com o resguardo apropriado. Nunca arranque a roçadeira sem este resguardo! – Todas as instalações de protecção e resguardos fornecidos com este equipamento devem ser usados durante o funcionamento. – Nunca opere o motor se o silenciador de escape estiver avariado. – Desligue o motor durante o transporte. – Ao transportar o equipamento, instale sempre a tampa na lâmina de corte. – Certifique-se de que a roçadeira a gasolina está posicionada de forma segura durante o transporte para evitar a fuga de combustível. – Ao transportar a roçadeira a gasolina, certifique-se de que o depósito de combustível está completamente vazio.

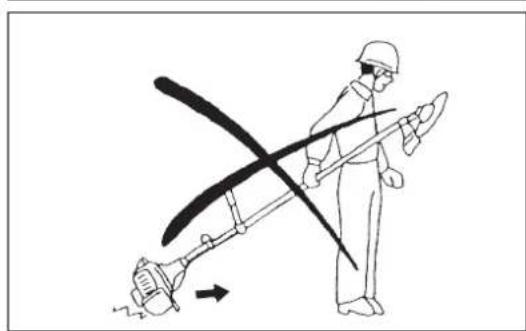

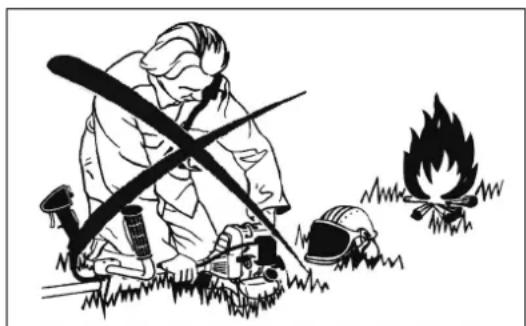

Ao descarregar a roçadeira a gasolina de um camião ou outros veículos, nunca deixe cair o motor para o chão porque isso pode danificar gravemente o depósito de combustível. – A menos que seja uma emergência, nunca deixe cair a roçadeira a gasolina ao chão porque isso poderá danificar gravemente a roçadeira a gasolina. – Levante sempre todo o equipamento do chão ao movê-lo. Arrastar o equipamento no seu depósito de combustível é muito perigoso e pode causar uma fuga de combustível, o que pode resultar num incêndio. – Se o equipamento sofrer um impacto ou queda, verifique o seu estado antes de continuar a trabalhar. Verifique o sistema de combustível por fugas de combustível e os comandos e dispositivos de segurança por avarias. Se existirem danos ou dúvidas, solicite o nosso centro de assistência autorizado para a inspecção e reparação. Reabastecimento de combustível – Desligue o motor durante o reabastecimento de combustível, mantenha-se longe das chamas abertas e não fume durante o reabastecimento. – Certifique-se de que produtos de óleo mineral não entram em contacto com a pele. Não inale o vapor do combustível. Use sempre luvas protectoras durante o reabastecimento. Mude e limpe a roupa protectora em intervalos regulares. – Para evitar contaminação do solo (protecção ambiental), certifique-se de que não derrama combustível ou óleo no chão. Se derramar combustível, limpe a roçadeira a gasolina imediatamente. – Certifique-se de que o combustível não entra em contacto com as roupas. Se o combustível entrar em contacto com as suas roupas, mude essas roupas imediatamente para evitar um incêndio. – Inspeccione o tampão do depósito em intervalos regulares para se certificar de que está bem seguro e não pinga. – Aperte, com cuidado, a tampa do depósito de combustível. Depois de reabastecer o combustível, vá para um local a, pelo menos, 3 metros de distância de onde reabasteceu antes de arrancar o motor.

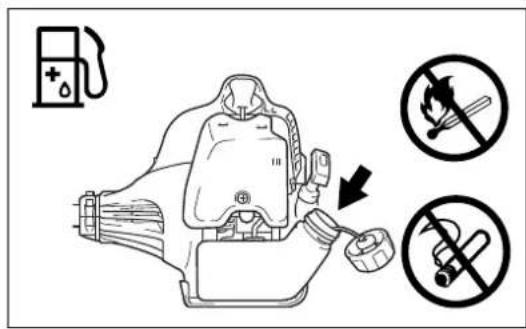

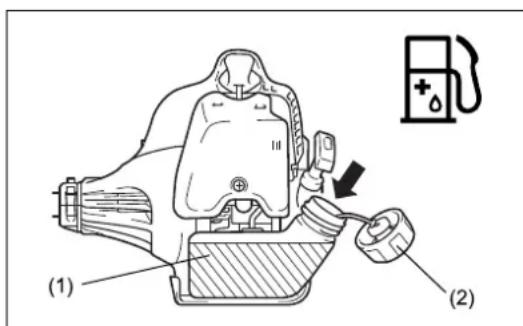

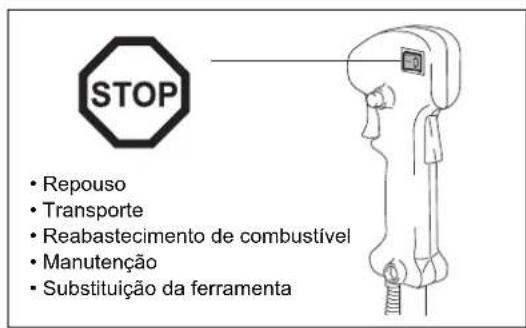

• Reabastecimento de combustível

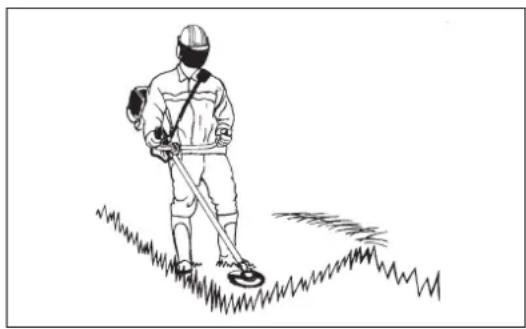

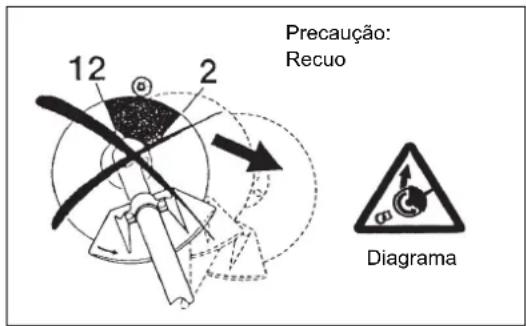

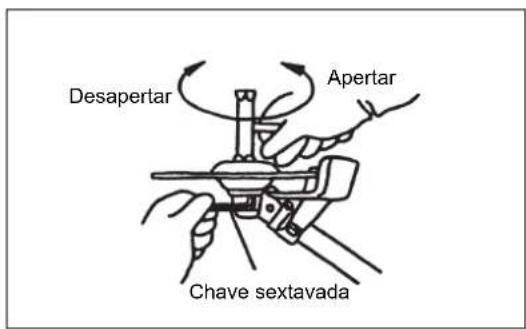

• Substituição da ferramenta113 – Nunca reabasteça num espaço fechado como dentro de uma sala. Isso poderá causar uma explosão devido à acumulação de vapor de combustível ao nível do chão. – Transporte e armazene o combustível apenas em recipientes aprovados. Certifique-se de que o combustível armazenado não é acessível a crianças. Método de funcionamento – Utilize apenas a roçadeira a gasolina com boas condições de iluminação e visibilidade. Durante a época de Inverno, tenha cuidado com áreas escorregadias ou molhadas tais como áreas cobertas pela neve (risco de escorregar). Certifique-se sempre de que tem um apoio seguro. – Nunca corte acima da altura dos ombros. – Nunca esteja em cima de uma escada enquanto usa a roçadeira a gasolina. – Nunca suba a árvores para utilizar a roçadeira a gasolina. – Nunca trabalhe em superfícies instáveis. – Remova areia, pedras, pregos etc encontrados na área de trabalho. Objectos estranhos podem danificar a ferramenta de corte e causar recuos perigosos. – Antes de começar a cortar, certifique-se de que a ferramenta de corte atingiu a velocidade de funcionamento completa. – Se relva ou ramos ficarem presos entre a ferramenta de corte e o resguardo, desligue sempre o motor antes de limpar. Caso contrário, uma rotação acidental da lâmina pode causar ferimentos graves. – Descanse para evitar a perda de controlo causada pela fadiga. É aconselhável descansar 10 a 20 minutos por cada hora. Recuo (impulso da lâmina) – Ao operar a roçadeira a gasolina poderão ocorrer recuos não controlados. – Os recuos ocorrem frequentemente ao tentar cortar com a secção 12 a 2 horas da lâmina. – Nunca aplique a secção 12 a 2 horas da lâmina da roçadeira a gasolina. – Nunca aplique esta secção da lâmina da roçadeira a gasolina a objectos sólidos tais como arbustos ou árvores etc que tenham um diâmetro maior do que 3 cm. Isso poderá fazer com que a roçadeira a gasolina se desvie com uma grande quantidade de força, o que é extremamente perigoso e pode causar ferimentos. Prevenção de recuos Para evitar recuos, lembre-se do seguinte: – Utilizar a secção 12 a 2 horas da lâmina é muito perigoso, especialmente ao utilizar ferramentas de corte de metal. – As operações de corte utilizando a secção 11 a 12 horas e a secção 2 a 5 horas da lâmina devem ser efectuadas apenas por técnicos especializados e experientes e a seu próprio risco. A secção de corte óptima para corte fácil com quase nenhum recuo está na secção 8 a 11 horas da lâmina. Ferramentas de corte – Utilize uma ferramenta de corte para o trabalho a efectuar. As cabeças de corte em nylon (cabeças das roçadeiras) são adequadas para cortar relva. As lâminas metálicas são adequadas para cortar ervas daninhas, relvas altas, arbustos, matagal, moita e vegetação semelhante. Nunca utilize outras lâminas incluindo correntes rotativas multi-peças e manguais. Caso contrário, podem resultar ferimentos. – Ao utilizar lâminas metálicas, evite “recuos” e prepare-se sempre para um recuo acidental. Consulte a secção “Recuo” e “Prevenção de recuos”. Instruções de manutenção – Solicite o nosso centro de assistência autorizado para efectuar a manutenção do equipamento, utilizando sempre peças sobresselentes genuínas. A reparação ou manutenção incorrectas podem encurtar a vida útil do equipamento e aumentar o risco de acidentes. – Verifique sempre o estado da roçadeira, especialmente os dispositivos de protecção da roçadeira e alça para o ombro, antes de iniciar o trabalho. Deve também prestar especial atenção às lâminas de corte, que devem estar devidamente afiadas. – Desligue o motor e remova o conector da vela de ignição ao substituir ou afiar as ferramentas de corte, e também ao limpar a roçadeira ou ferramenta de corte. Precaução: Recuo Diagrama Diagrama114 Nunca alise ou solde ferramentas de corte danificadas. – Opere a roçadeira a gasolina com o mínimo de ruído e contaminação possível. Em particular, verifique se o carburador está devidamente instalado. – Limpe a roçadeira a gasolina em intervalos regulares e certifique-se de que todos os parafusos estão bem apertados. – Nunca opere ou guarde a roçadeira a gasolina nas proximidades de chamas ardentes. – Guarde sempre a roçadeira a gasolina em salas fechadas e com um depósito de combustível esvaziado. – Ao limpar, efectuar a manutenção e armazenar o equipamento, instale sempre a tampa na lâmina de corte. Observe as instruções de prevenção de acidentes relevantes emitidas pelas associações comerciais relevantes e companhias de seguros. Não efectue quaisquer modificações na roçadeira a gasolina porque ao fazê-lo estará a comprometer a sua segurança. O desempenho do trabalho de manutenção ou reparação pelo utilizador é limitado às actividades descritas no manual de instruções. O resto do trabalho deverá ser efectuado por um Agente de Serviço Autorizado. Utilize apenas partes sobresselentes genuínas e acessórios lançados e fornecidos pela MAKITA. Utilizar acessórios e ferramentas não aprovados provocará um risco maior de acidentes. A MAKITA não aceitará qualquer responsabilização por acidentes ou danos provocados pela utilização de ferramentas de corte não aprovadas, dispositivos de fixação de ferramentas de corte ou acessórios. Primeiros-socorros Em caso de acidente, certifique-se de que uma caixa de primeiros socorros está disponível nas proximidades das operações de corte. Substitua imediatamente qualquer item retirado da caixa de primeiros socorros. Ao pedir ajuda, forneça a seguinte informação: – Local do acidente – O que aconteceu – Número de pessoas feridas – Tipo de ferimentos – O seu nome Vibração – As pessoas com má circulação que sejam expostas a vibrações excessivas podem sofrer ferimentos nos vasos sanguíneos ou no sistema nervoso. As vibrações podem causar os seguintes sintomas nos dedos, mãos ou pulsos: “Adormecimento” (falta de sensação), formigueiro, dor, sensação de picadas, alteração da cor da pele ou da própria pele. Se ocorrer qualquer um destes sintomas, consulte um médico! – Para reduzir o risco de “doença de Raynaud”, mantenha as mãos quentes durante o funcionamento e segure bem o equipamento e os acessórios. Apenas para países europeus Declaração de conformidade CE Nós, a Makita Corporation, como fabricante responsável, declaramos que a(s) máquina(s) Makita seguinte(s): Designação da máquina: Roçadeira A Gasolina N.º/Tipo de modelo: EM2600U, EM2600L Especificações: consulte a tabela “DADOS TÉCNICOS” são de produção em série e Está em conformidade com as directivas europeias seguintes: 2000/14/EC, 2006/42/EC, 2004/108/EC E são fabricadas de acordo com as normas e documentos padronizados seguintes:

EN ISO 11806-1, EN ISO 14982

A documentação técnica é mantida por: Makita International Europe Ltd., Technical Department, Michigan Drive, Tongwell, Milton Keynes, Bucks MK15 8JD, Inglaterra O procedimento de avaliação da conformidade requisitado pela Directiva 2000/14/EC estava em conformidade com o anexo V. Nível de potência sonora medida (como aparador de relva): 109,77 dB Nível de potência sonora medida (como roçadeira a gasolina): 107,29 dB Nível de potência sonora garantida: 112 dB

Tomoyasu Kato Director Makita Corporation 3-11-8, Sumiyoshi-cho, Anjo, Aichi, JAPAN115 Dados técnicos Modelo EM2600U EM2600L Pega em U Pega fechada Dimensões: comprimento x largura x altura (sem a lâmina de corte) 1.770 x 610 x 410 mm 1.770 x 330 x 185 mm Peso líquido 5 kg 5 kg Deslocamento do motor 25,7 cm

Desempenho máximo do motor 0,83 kW Frequência de rotação máxima do veio

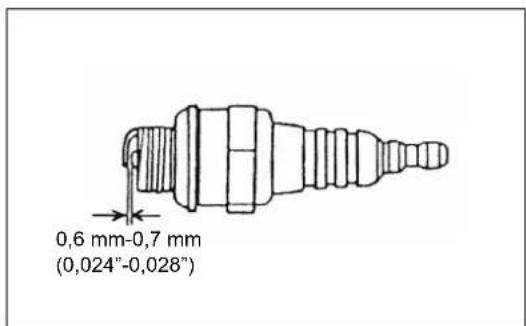

Implemento de corte Lâmina metálica de peça única φ230 mm Cabeça da roçadeira φ430 mm Velocidade em marcha lenta 3.000/min Velocidade da embraiagem 4.100/min Relação de transmissão 14/19 Combustível Gasolina mistura Gasolina: Óleo para motor a dois tempos = 50:1 Volume (depósito de combustível) 0,6 L Carburador WALBRO WYC Vela de ignição NGK BPMR7A Separação de eléctrodos 0,6 - 0,7 mm Vibração: (Para roçadeira a gasolina) Pega esquerda (cabo dianteiro) 14,680 m/s

Pega direita (cabo traseiro) 9,037 m/s

Vibração: (Para aparador de relva) Pega esquerda (cabo dianteiro) 7,961 m/s

Pega direita (cabo dianteiro) 7,019 m/s

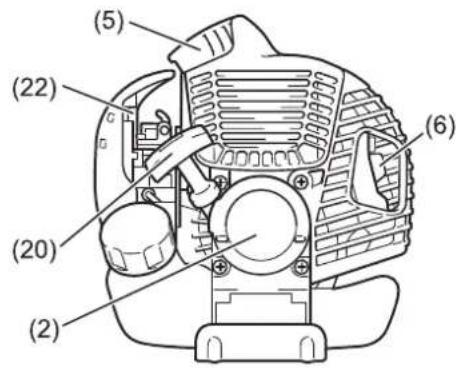

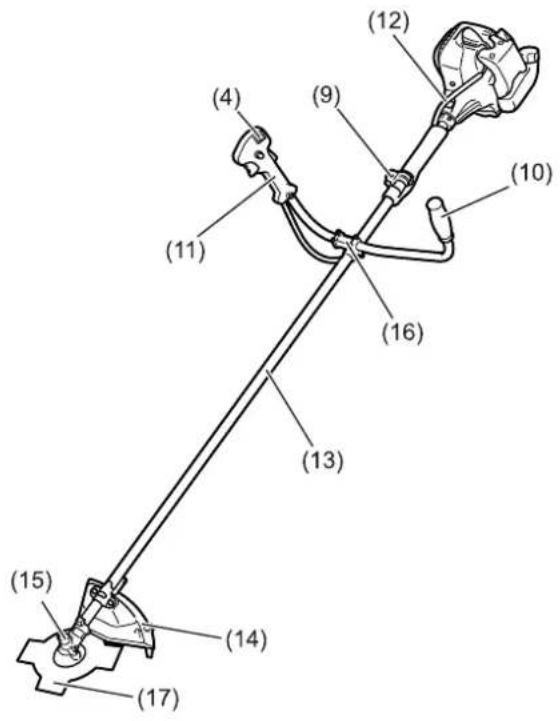

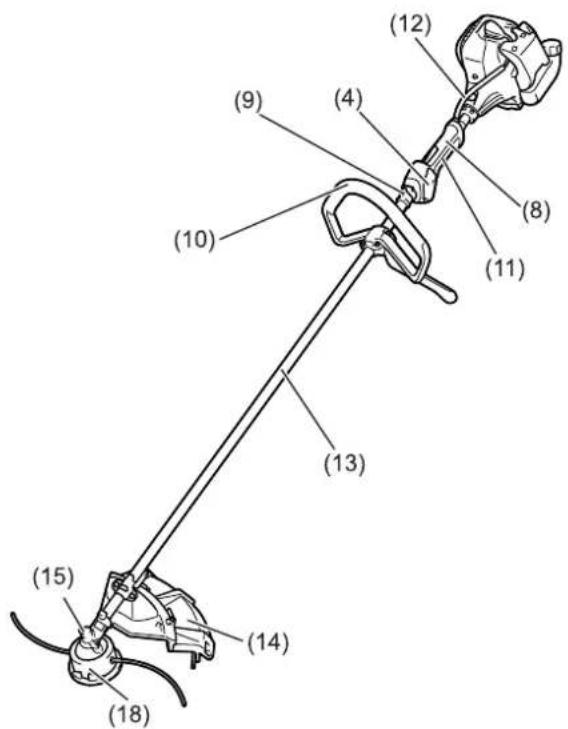

Ruído (testado de acordo com 2000/14/EC & 2005/88/EC): Nível de pressão sonora na posição do operador (Aparador de relva): 98,52 dB (A) K = 2,5 dB (A) Nível de pressão sonora na posição do operador (Roçadeira a gasolina): 96,15 dB (A) K = 2,5 dB (A) Nível de potência sonora medida (Aparador de relva): 109,77 dB (A) K = 2,5 dB (A) Nível de potência sonora medida (Roçadeira a gasolina): 107,29 dB (A) K = 2,5 dB (A) Ruído (testado de acordo com 2000/14/EC & 2005/88/EC): valores de potência sonora garantida 112 dB (A)116 Nomes de peças Nomes de peças 1 Depósito de combustível 2 Arrancador de rebobinamento 3 Filtro de ar

Protector (Resguardo da ferramenta de corte) 15 Caixa de engrenagens 16 Suporte da pega 17 Lâmina de corte 18 Cabeça de corte em nylon

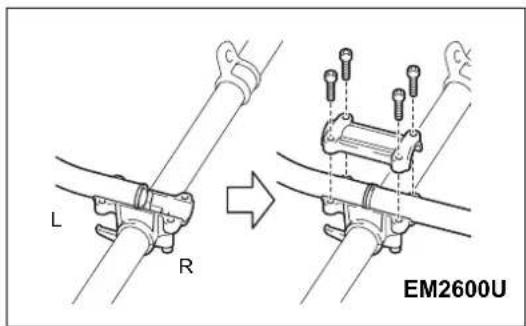

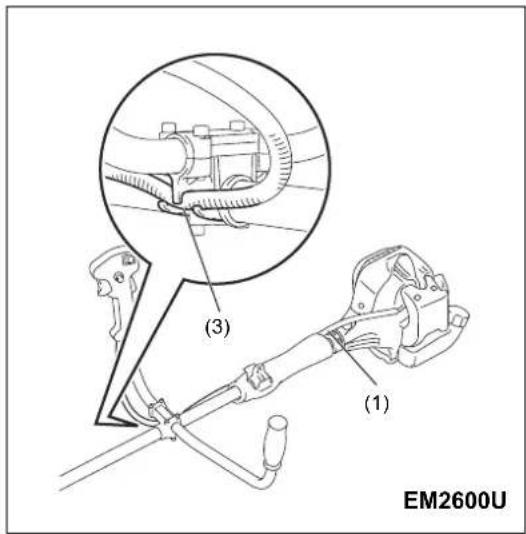

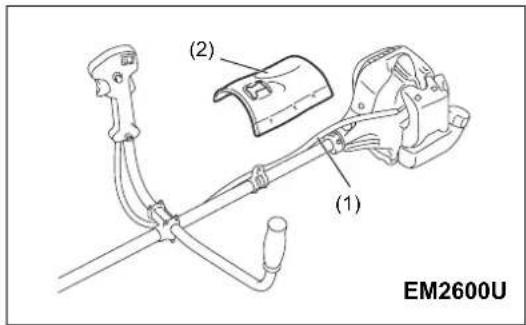

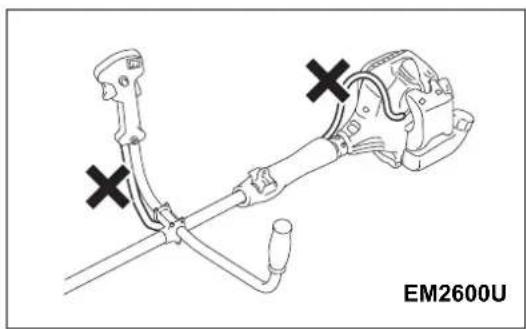

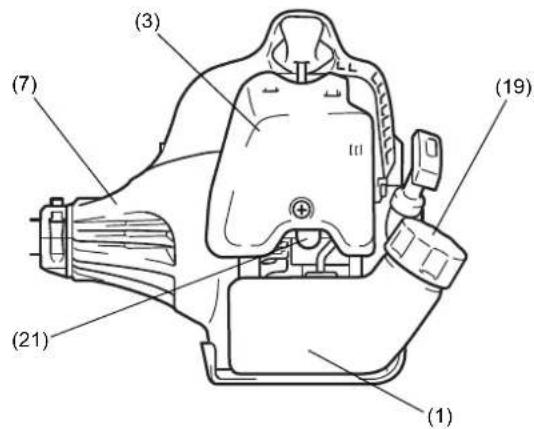

Tampa do abastecedor de combustível 20 Manípulo do dispositivo de arranque 21 Bomba de descarga 22 Alavanca do afogador EM2600U Tipo de pega em U EM2600L Tipo de pega fechada (3) (7) (21) (1) (19)117 PRECAUÇÃO: Antes de efectuar qualquer trabalho na roçadeira a gasolina, pare sempre o motor e desligue o conector da vela de ignição da vela de ignição. Use sempre luvas de protecção! PRECAUÇÃO: Certifique-se de que voltou a montar a roçadeira a gasolina completamente antes de a iniciar. Para modelos de pega em U – Coloque as duas pegas no suporte da pega. A alavanca de controlo tem de estar no lado direito quando olha de frente para a ferramenta de corte. – Encaixe as extremidades da pega na ranhura no suporte da pega e encaixe o grampo nas mesmas. Aperte suavemente com quatro parafusos para ajuste. – Ajuste o ângulo da pega e, de seguida, aperte todos os parafusos uniformemente com uma chave sextavada. – Coloque o cabo do acelerador (1) no lado da alavanca de controlo do veio. E, de seguida, cubra com o apoio de cintura (2). – Introduza o cabo do acelerador (1) na ranhura de fixação (3) do suporte da pega. – Certifique-se de que o cabo do acelerador está posicionado conforme mostrado. – Utilize a alavanca de controlo e certifique-se de que se move suavemente. PRECAUÇÃO: Não posicione o cabo do acelerador conforme mostrado. Caso contrário, um cabo dobrado pode causar uma velocidade alta de ralenti e uma lâmina descontrolada pode causar ferimentos pessoais. Montar a pega EM2600U

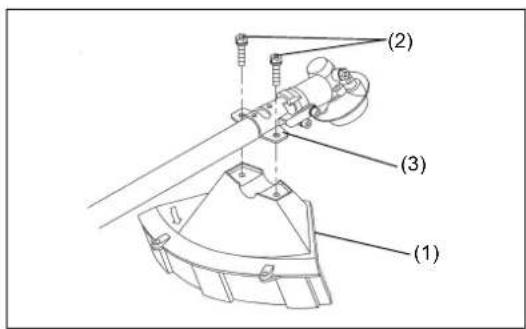

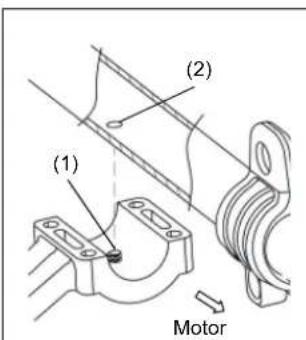

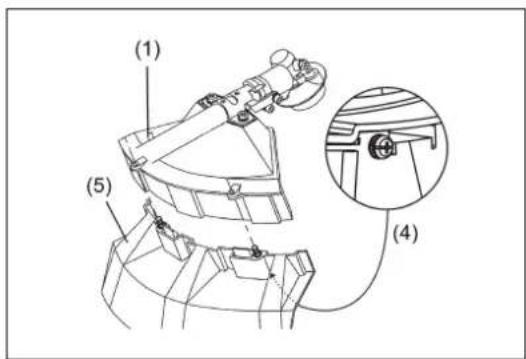

(1) EM2600U (2) EM2600U (3) (1) EM2600U118 Para modelo com pega fechada – Coloque a rosca (1) no suporte da pega no orifício da localização (2) no tubo. – Fixe a pega auxiliar (3) na barreira. – Aperte os 4 parafusos (4) M5 × 30. Para satisfazer as normas de segurança aplicáveis, deve apenas utilizar as combinações ferramenta/protector indicadas na tabela. Utilize sempre lâminas de corte/cabeça de corte em nylon MAKITA. – A lâmina de corte deve ser bem polida e livre de fendas ou quebras. Se a lâmina de corte for de encontro a uma pedra durante a operação, pare o motor e verifique a lâmina imediatamente. – Deve polir ou substituir a lâmina de corte a cada três horas de funcionamento. – Se a cabeça de corte em nylon for de encontro a uma pedra durante o funcionamento, pare o motor e verifique a cabeça de corte em nylon imediatamente. PRECAUÇÃO: Os protectores adequados devem ser sempre instalados para sua própria segurança e para obedecer a regulamentos de prevenção de acidentes. É proibido operar o equipamento sem o resguarda instalado. – Fixe o protector (1) ao grampo (3) com duas porcas M6 x 30 (2). – Ao utilizar a cabeça de corte em nylon, instale o protector (5) no protector (1) e aperte-os com dois parafusos (4). Montar o protector (2) (1) Motor (4) (3) Motor EM2600L Lâmina em estrela Protector para lâminas metálicas Cabeça de corte em nylon Protector para o cortador do cabo (2) (3) (1)119 A lâmina de corte ou cabeça de corte em nylon podem ser substituídas facilmente ao rodar o equipamento ao contrário. – Insira a chave sextavada no orifício na caixa de engrenagens e rode a anilha receptora (3) até que esteja apertada com a chave sextavada. – Desaperte a porca/anilha de pressão (1) (fio esquerdo) com a chave de encaixe e remova a porca/anilha de pressão (1) e a anilha do grampo (2). Com a chave sextavada ainda fixada – Monte a lâmina de corte no veio para que o guia da anilha receptora (3) encaixe no orifício do mandril na lâmina de corte. Instale a anilha do grampo (2) e fixe a lâmina de corte com a porca/anilha de pressão (1). [Binário de aperto: 13 - 23 N-m] NOTA: Use sempre luvas ao manusear a lâmina de corte. NOTA: A porca de aperto da lâmina de corte (com anilha de pressão) é uma parte consumível. Se aparecer algum desgaste ou deformação na anilha de pressão, substitua a porca. NOTA: A anilha do grampo (2) e a porca/anilha de pressão (1) não são necessárias para montar a cabeça de corte em nylon. A cabeça em nylon deverá estar no topo da anilha receptora (3). – Aperte a cabeça de corte em nylon no veio. – Certifique-se de que a lâmina roda no sentido contrário aos ponteiros do relógio. Montar a lâmina de corte/cabeça de corte em nylon (2) (1) (3) Desapertar Chave sextavada Apertar Desapertar Chave sextavada Apertar Rotação120 Lidar com o combustível É necessário muito cuidado ao lidar com o combustível. O combustível pode conter substâncias semelhantes a solventes. Reabasteça num espaço bem ventilado ou no exterior. Não inale vapores do combustível e evite qualquer contacto de combustível ou óleo com a sua pele. Produtos de óleo mineral desengorduram a sua pele. O contacto prolongado da sua pele com estes produtos fará com que a sua pele fique extremamente seca, o que pode resultar em vários tipos de doenças de pele. Para além disso, poderão ocorrer reacções alérgicas. Os olhos podem ser irritados através do contacto com óleo. Se entrar óleo nos seus olhos, lave-os imediatamente com água limpa. Se os seus olhos ainda estiverem irritados, consulte imediatamente um médico. Mistura de combustível e óleo O motor da roçadeira a gasolina é um motor a dois tempos altamente eficiente. Funciona à base de uma mistura de combustível e óleo no motor a dois tempos. O motor foi concebido para combustível regular sem chumbo com um valor mínimo de octano de 91 RON. Para obter um desempenho do motor óptimo e para proteger a sua saúde e ambiente, utilize apenas combustível sem chumbo! Para lubrificar o motor, adicione óleo do motor a dois tempos (grau de qualidade: JASO FC ou ISO EGD) ao combustível. O motor foi concebido para utilizar óleo de motor a dois tempos a uma relação de mistura de 50:1 para proteger o ambiente. Para além disso, esta relação de mistura garante um longo e fiável tempo de funcionamento assim como emissões mínimas. Um funcionamento fiável da roçadeira a gasolina não pode ser garantido a menos que esta relação de mistura de 50:1 (óleo do motor a dois tempos especificado) seja estritamente observada. Relação de mistura correcta: Gasolina: Óleo do motor a dois tempos especificado = 50 : 1 ou Gasolina: Óleo do motor a dois tempos de outro fabricante = 25 : 1 recomendado NOTA: Para preparar a mistura combustível-óleo, misture primeiro toda a quantidade de óleo com metade do combustível necessário, depois adicione o combustível restante. Abane cuidadosamente a mistura antes de a deitar no depósito da roçadeira a gasolina. Para assegurar um funcionamento seguro, não adicione mais óleo do motor do que a quantidade especificada. Isso resultará numa maior produção de resíduos de combustão que poluem o ambiente e entopem o canal de escape no cilindro assim como o silenciador. Para além disso, o consumo de combustível aumentará e o desempenho diminuirá. Reabastecimento de combustível O motor deve ser desligado. – Limpe rigorosamente a área em torno da tampa do abastecedor de combustível (2) para evitar que entre sujidade no depósito de combustível (1). – Desaperte a tampa do abastecedor de combustível (2) e encha o depósito com combustível. – Aperte bem a tampa do abastecedor de combustível (2). – Limpe o parafuso da tampa do abastecedor de combustível (2) e depósito após o reabastecimento. Armazenamento de combustível O combustível não pode ser guardado durante um período ilimitado de tempo. Adquira apenas a quantidade necessária para um período de funcionamento de 4 semanas. Utilize apenas recipientes de armazenamento de combustível aprovados. Combustível/Reabastecimento de combustível Leia as instruções de segurança na página 111. 20 cm

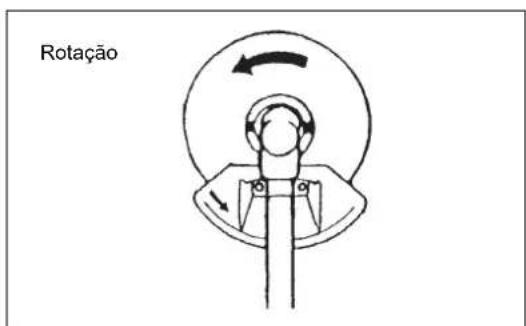

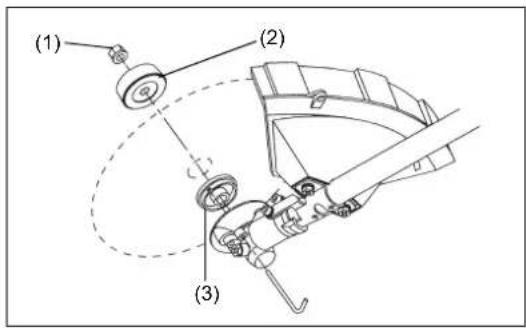

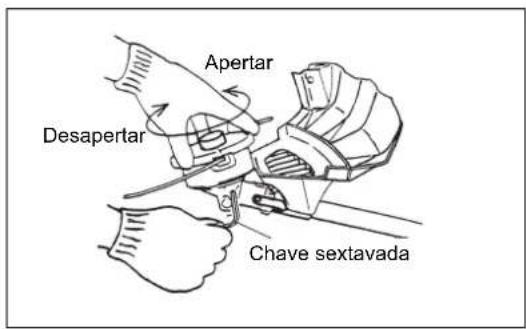

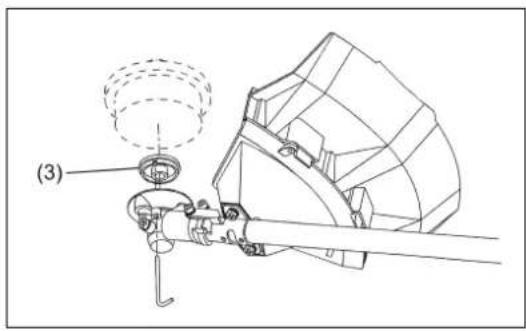

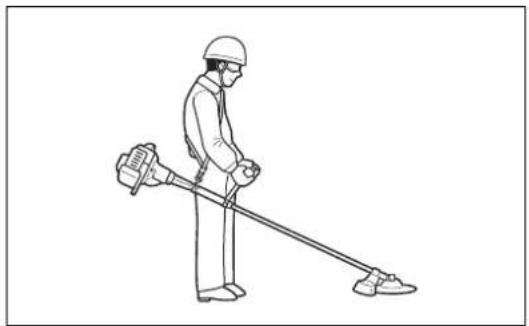

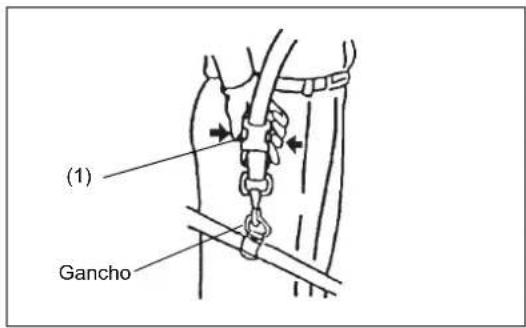

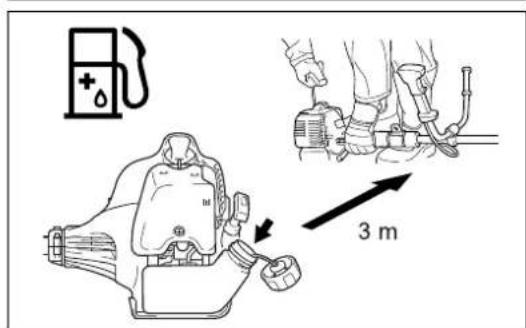

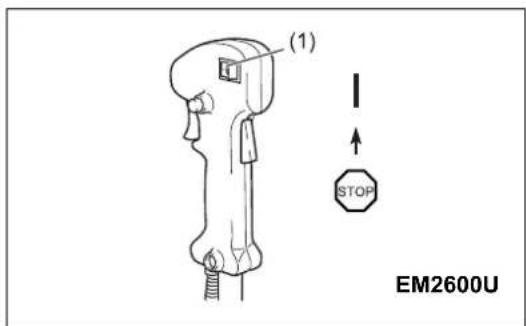

(10 litro) 50:1 25:1 Gasolina +121 Fixação da alça do ombro – Ajuste o comprimento da alça para que a lâmina de corte fique paralela ao chão. Separação – Em caso de emergência, empurre os entalhes (1) em ambos os lados e separe o equipamento. Certifique-se de que mantém o controlo do equipamento nesta altura. Não permita que o equipamento seja desviado em direcção a si ou a alguém próximo de si. AVISO: Se não conseguir manter o controlo total do equipamento, poderá sofrer ferimentos graves ou MORRER. Nota: Em determinados países, a alça do ombro não possui esta função de libertação. Leia os regulamentos sobre prevenção de acidentes aplicáveis. Arranque Distancie-se 3 m da área onde reabasteceu o equipamento. Coloque a roçadeira a gasolina num pedaço limpo do chão certificando-se de que a ferramenta de corte não entra em contacto com o chão ou com quaisquer outros objectos. AVISO: Certifique-se de que a ferramenta de corte roda imediatamente após o arranque do motor. Arranque a frio para os modelos de pega em U – Coloque o interruptor I-Parar (ligar/desligar) (1), conforme ilustrado. – Agarre a pega (a pressão manual activa a alavanca de bloqueio de segurança (2)). – Pressione continuamente a alavanca do acelerador (3). – Prima o botão de bloqueio (4) e solte a alavanca de controlo e depois solte o botão de bloqueio (o botão de bloqueio mantém a alavanca do acelerador na posição de arranque). Arranque a frio para os modelos de pega fechada – Coloque o interruptor Arrancar-Parar (1) na posição de arranque, conforme ilustrado. – Agarre a pega (a pressão manual activa a alavanca de bloqueio de segurança (2)). – Pressione continuamente a alavanca do acelerador (3). – Regule o interruptor Arrancar-Parar (1) para a posição de arranque e solte a alavanca de controlo e, de seguida, solte o interruptor Arrancar-Parar (o interruptor Arrancar-Parar mantém a alavanca do acelerador na posição de arranque). Manuseamento correcto Pontos de funcionamento importantes/parar a roçadeira/máquina de cortar Gancho (1) EM2600U (1) (4) (2) (3) (1) (3) (2) EM2600L122 Arranque a quente para os modelos de pega em U – Coloque o interruptor I-Parar (ligar/desligar) (1), conforme ilustrado. Arranque a quente para os modelos de pega fechada – Coloque o interruptor Arrancar-Parar (1) na posição neutra, conforme ilustrado. – Primeiro, coloque o equipamento no chão. – Prima suavemente a bomba de descarga (5) repetidamente (7 a 10 vezes) até que o combustível entre na bomba de descarga. – Feche a alavanca do afogador (6). Abertura do afogador:

• Completamente fechada em temperaturas baixas ou quando o motor está frio

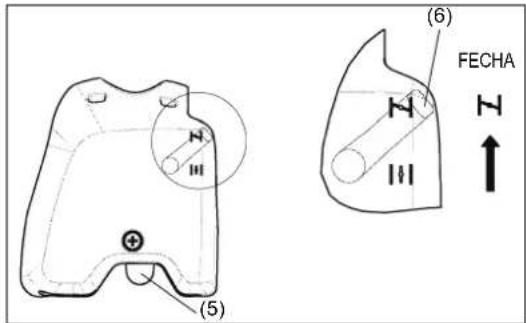

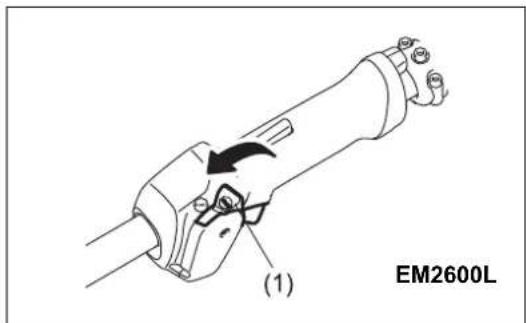

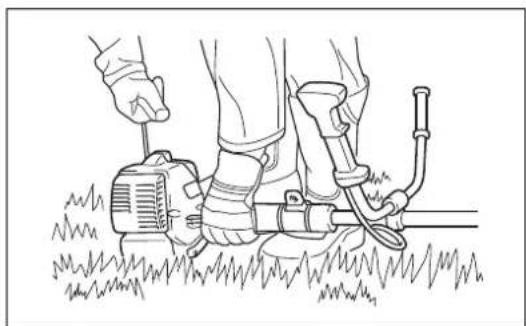

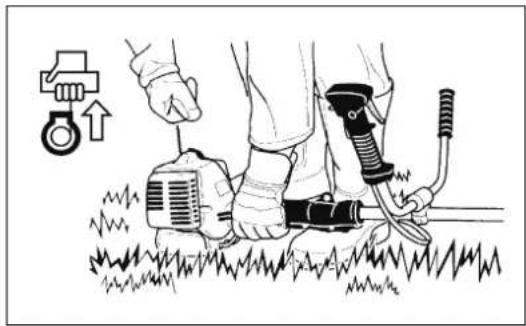

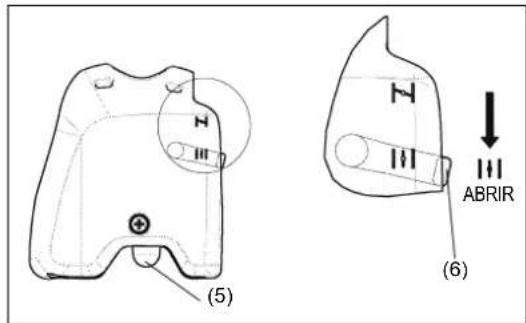

• Completamente ou parcialmente aberta enquanto o motor ainda está quente – Segure firmemente a embraiagem com a sua mão esquerda, tal como ilustrado. – Puxe lentamente o cabo de arranque até sentir resistência e depois continue a puxar com força. – Não retire completamente a corda de arranque e não permita que a pega de arranque se recolha sozinha. Mantenha controlo da corda de arranque e certifique-se de que é recolhida lentamente. – Repita o funcionamento de arranque até ouvir as ignições iniciais do motor. – Baixe a alavanca do afogador (6) ( ) e puxe a corda de arranque de novo até o motor arrancar. – Assim que o motor arrancar, feche e solte imediatamente o acelerador, para soltar o bloqueio do meio acelerador e permitir ao motor funcionar em marcha lenta. – Deixe o motor trabalhar durante aproximadamente um minuto a velocidade moderada antes de aplicar a aceleração máxima. NOTA: – Se puxar a pega de arranque repetidamente quando a alavanca do afogador estiver na posição “ ”, o motor não arrancará facilmente devido a uma excessiva entrada de combustível. – Se ocorrer uma entrada de combustível excessiva, remova a vela de ignição e puxe a pega de arranque lentamente para remover o combustível em excesso. Também deverá limpar a secção dos eléctrodos da vela de ignição. EM2600U EM2600L (6) (5) FECHA (6) (5) ABRIR123 Precauções durante o funcionamento: Se a alavanca do acelerador estiver totalmente aberta durante um funcionamento em vácuo, as revoluções do motor aumentam em mais de

. Nunca opere o motor a uma velocidade mais alta do que a necessária e mantenha as revoluções a uma velocidade aproximada de

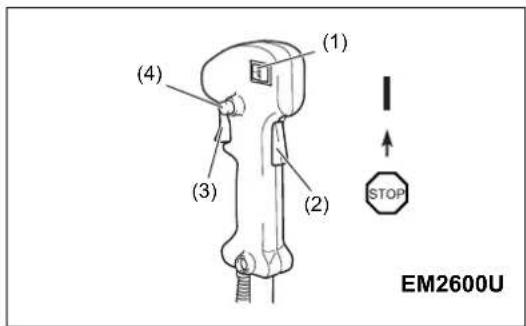

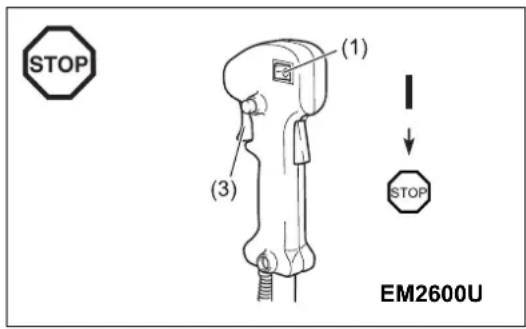

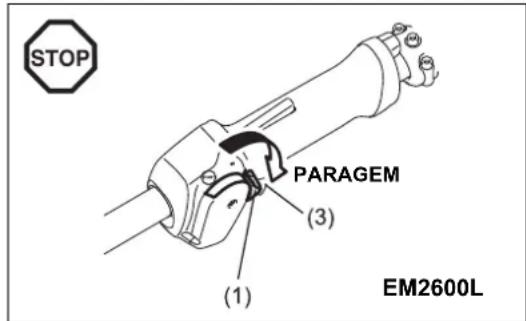

PRECAUÇÃO: Reduza sempre as revoluções do motor quando o equipamento não estiver a ser utilizado para trabalhar. Operar o equipamento a altas revoluções quando não estiver a ser utilizado para trabalho diminuirá o tempo de funcionamento do equipamento. Parar – Solte totalmente a alavanca do acelerador (3) e quando as rpm do motor tiverem baixado, prima o interruptor I-Parar (ligar/desligar)/interruptor Arrancar-Parar (1) para a posição “PARAGEM” (STOP) para parar o motor. – Note que a cabeça de corte poderá não parar imediatamente e deixe sempre que ela abrande e pare completamente por si própria. PRECAUÇÃO: As ferramentas de corte listadas em baixo devem ser afiadas apenas por técnicos autorizados. Voltar a afiar manualmente resultará em desequilíbrios da ferramenta de corte, o que causará vibrações e danos no equipamento. – lâmina de corte (lâmina em estrela (4 dentes)) Um serviço profissional de afiamento e equilíbrio é fornecido por Agentes de Serviço Autorizados. NOTA: Para aumentar o tempo de funcionamento da lâmina de corte (lâmina em estrela), a lâmina deve estar inclinada para permitir que ambas as extremidades de corte se desgastem. Voltar a afiar a ferramenta de corte EM2600L EM2600U PARAGEM124

CABEÇA DE CORTE EM NYLON

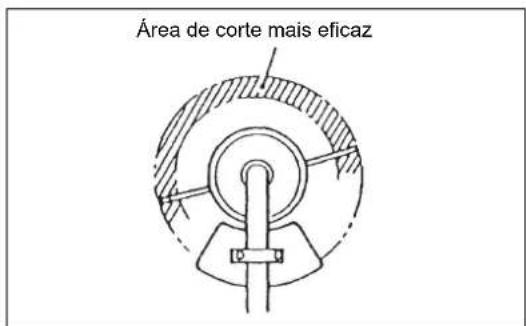

A cabeça de corte em nylon é uma cabeça de aparador de linha dupla com mecanismo de ressalto e fornecimento. A cabeça de corte em nylon fornece o fio de nylon após bater com a cabeça do aparador no chão. Funcionamento – A área de corte mais eficiente é mostrada pela área sombreada. – Para fornecer o fio de nylon, aumente a velocidade da cabeça de corte em nylon para aprox. 6.000 min

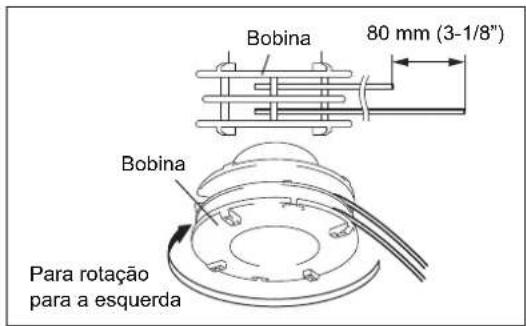

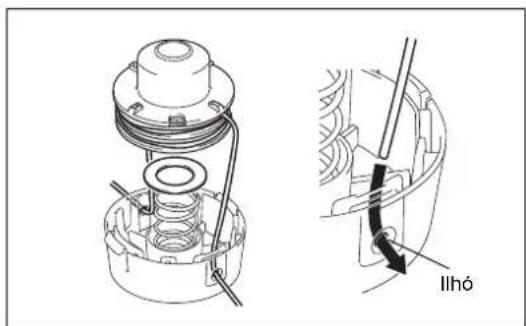

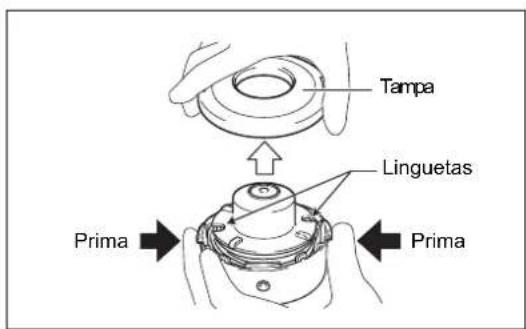

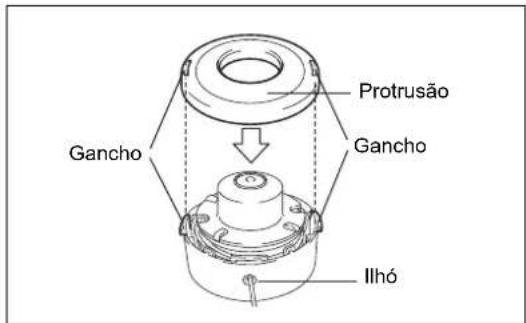

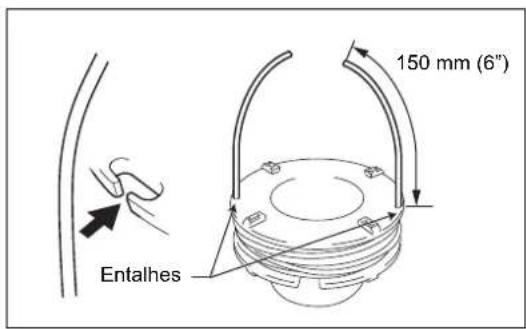

e bata ligeiramente com a cabeça de corte em nylon no chão. – Se a cabeça de corte em nylon não fornecer ao bater, rebobine/substitua o fio de nylon seguindo os procedimentos descritos em “Substituir o fio de nylon”. Substituir o fio de nylon – Parar o motor. – Pressione as linguetas do alojamento para levantar a tampa, de seguida, remova a bobina. – Prenda o centro do novo fio de nylon no entalhe no centro da bobina, com uma extremidade do fio mais comprida em 80 mm (3-1/8”) mais do que a outra. Depois enrole ambas as extremidades em torno da bobina na direcção da rotação da cabeça (direcção esquerda indicada por LH e direcção direita por RH no lado da bobina). – Enrole tudo excepto cerca de 150 mm (6”) dos fios em torno da bobina, deixando as extremidades temporariamente presas através do entalhe no lado da bobina. Área de corte mais eficaz Tampa Linguetas Prima Prima Bobina 80 mm (3-1/8”) Para rotação para a esquerda Bobina 150 mm (6”) Entalhes125 – Passe os cabos através dos ilhós para saírem do alojamento. Instale a anilha, mola e bobina no alojamento. – Alinhe os ganchos na tampa e no alojamento. De seguida, pressione bem a tampa no alojamento para a fixar. Instruções de serviço PRECAUÇÃO: Antes de efectuar qualquer tipo de trabalho de manutenção na roçadeira a gasolina, desligue sempre o motor e separe a tampa da vela da vela de ignição (ver “Verificar a vela de ignição”). Use sempre luvas protectoras. PRECAUÇÃO: Nunca remova o dispositivo de arranque de recuo sozinho. Isto poderá causar um acidente. Este serviço deve ser realizado apenas pelo Agente de Assistência Autorizado. Para garantir um longo tempo de funcionamento e para evitar quaisquer danos no equipamento, efectue as seguintes operações de manutenção regularmente. Inspecção e manutenção diárias – Antes do funcionamento, verifique se existem parafusos soltos no equipamento ou se faltam peças. Preste especial atenção ao aperto da lâmina de corte ou da cabeça de corte em nylon. – Antes do funcionamento, certifique-se sempre de que a passagem do ar de arrefecimento e as rebarbas do cilindro não estão entupidas. Limpe-as se necessário. – Efectue as seguintes operações de manutenção diariamente após a utilização:

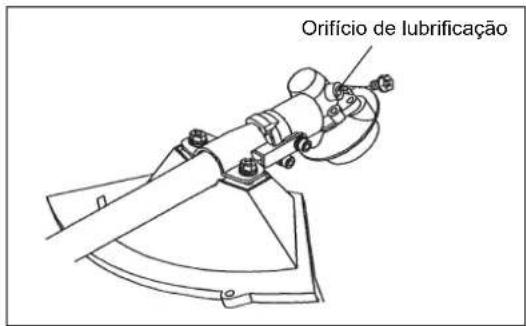

• Limpe a roçadeira a gasolina externamente e verifique se existem danos.

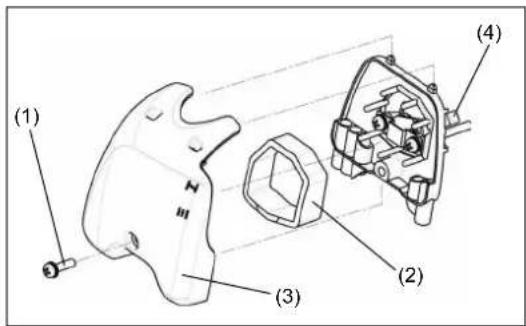

• Limpe o filtro de ar. Ao trabalhar em condições de muito pó, limpe o filtro várias vezes por dia.

• Verifique se a lâmina ou a cabeça de corte em nylon estão danificadas e certifique-se de que estão devidamente montadas.
