SW288 - Relógio inteligente esportivo OREGON SCIENTIFIC - Manual de utilização gratuito

Tipo de produto	Relógio conectado esportivo
Marca	Oregon Scientific
Modelo	SW288
Uso principal	Natação com contador automático de voltas, braçadas e calorias
Alimentação	1 pilha de lítio CR2032
Resistência à água	Até 50 metros (5 ATM)
Tela	LCD com retroiluminação
Relógio	Horário real, formato 12/24 h
Contador de voltas	0 a 999 voltas
Contador de braçadas	0 a 9 999 braçadas
Cálculo de calorias	0 a 9 999 kcal
Memória	7 últimos registros de treino
Modos	Principal, Ajuste, Natação, Calibragem, Memória
Botões de comando	SET, MEM, WIM, retroiluminação/travamento
Comprimentos de piscina	25 m ou 50 m
Estilos de nado	Livre, Costas, Peito, Borboleta
Ajuste de peso do usuário	20 a 225 kg (44 a 495 lb)
Alarme	Sim, ajustável
Bip	Ativável/desativável
Travamento de teclas	Sim, mantendo pressionada a tecla de retroiluminação
Temperatura de funcionamento	0°C a 40°C
Temperatura de armazenamento	-20°C a 60°C
Manutenção	Limpar com água morna e sabão neutro
Precauções	Não desmontar, evitar impactos e produtos abrasivos
Peça de reposição	Pilha de reposição CR2032

Perguntas frequentes - SW288 OREGON SCIENTIFIC

Como ligar o relógio pela primeira vez?

Pressione e segure qualquer botão até que a tela acenda. O próximo passo é ajustar a hora e os dados do usuário no modo Ajuste.

Como ajustar a hora e os dados do usuário?

No modo principal, pressione SET para entrar no modo Ajuste. Mantenha SET pressionado para modificar um valor, use MEM (aumentar) ou WIM (diminuir) para ajustar, e depois pressione SET para ir para a próxima opção. As opções incluem peso, hora, data, alarme e bip.

Como usar o modo natação?

Pressione WIM para entrar no modo Natação. Se o relógio não estiver calibrado, siga as etapas de calibragem. Em seguida, pressione WIM para iniciar o treino. Os comprimentos de piscina disponíveis são 25 m e 50 m, e os estilos de nado incluem livre, costas, peito e borboleta.

Como calibrar o relógio?

No modo Natação, pressione SET para acessar o modo Calibragem. Selecione o estilo de nado e o comprimento da piscina, e nade sem interrupção em uma distância de calibragem. A tela exibe CAL OK em caso de sucesso, ou CAL FAIL em caso de falha.

Como visualizar os registros de treino?

Pressione MEM para entrar no modo Memória. Use SET para selecionar um registro, e MEM para percorrer as três páginas de informações (estilo, distância, voltas, braçadas, tempo, calorias).

Como ativar a retroiluminação?

Pressione a tecla de retroiluminação (símbolo de luz) por 3 segundos. Observe que esta função não funciona se o ícone de pilha fraca ou de travamento estiver exibido.

Como travar as teclas?

Pressione e segure a tecla de retroiluminação por 2 segundos. O ícone de travamento (cadeado) aparece. Repita a operação para destravar.

O relógio é resistente à água?

Sim, o relógio Oregon Scientific SW288 é resistente à água até 50 metros (5 ATM). Você pode nadar e mergulhar, mas os botões devem ser acionados apenas a menos de 1 metro de profundidade.

Como substituir a pilha?

Abra o compartimento das pilhas na parte traseira do relógio. Retire a pilha antiga e insira uma nova pilha de lítio CR2032 respeitando a polaridade. Atenção: a substituição redefine todos os dados.

O que fazer se a tela exibir 'CAL FAIL'?

A calibragem falhou. Verifique se você está nadando de forma contínua com o mesmo estilo e o mesmo comprimento de piscina selecionados. Refaça a calibragem seguindo as etapas do modo Calibragem.

MANUAL DE UTILIZADOR SW288 OREGON SCIENTIFIC

Modo memoria .... 10

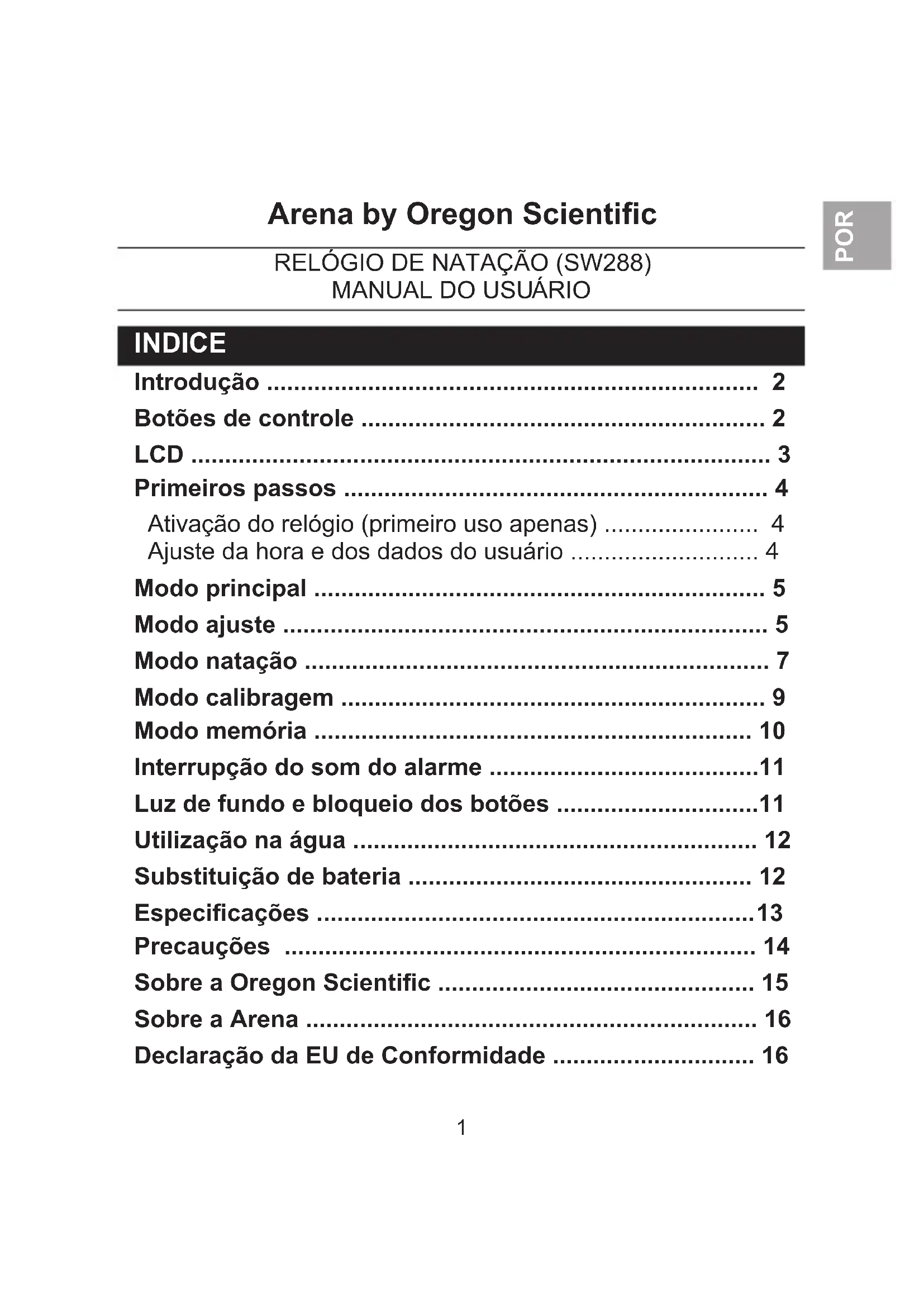

RELÓGIO DE NATAÇÃO (SW288)

MANUAL DO USUÁRIO

INDICE

Introdução 2

Botões de controle 2

LCD 3

Primeiros passos 4

Ativação do relógio (primeiro uso apenas) 4

Ajuste da hora e dos dados do usuário 4

Modo principal 5

Modo ajuste 5

Modo natação .... 7

Modo calibragem 9

Modo memória .... 10

Interrupção do som do alarme ......11

Luz de fundo e bloqueio dos botões ....11

Utilização na água 12

Substituição de bateria 12

Especificações ....13

Precauções 14

Sobre a Oregon Scientific 15

Sobre a Arena 16

Declaração da EU de Conformidade 16

INTRODUÇÃO

Agradecemos pela escolha do Relógio de natação Arena (SW288). Esse relógio foi especialmente desenvolvido para natação e vem equipado com contador de voltas automático, contador de braçadas, contador de calorias, temporizador de exercícios e memória.

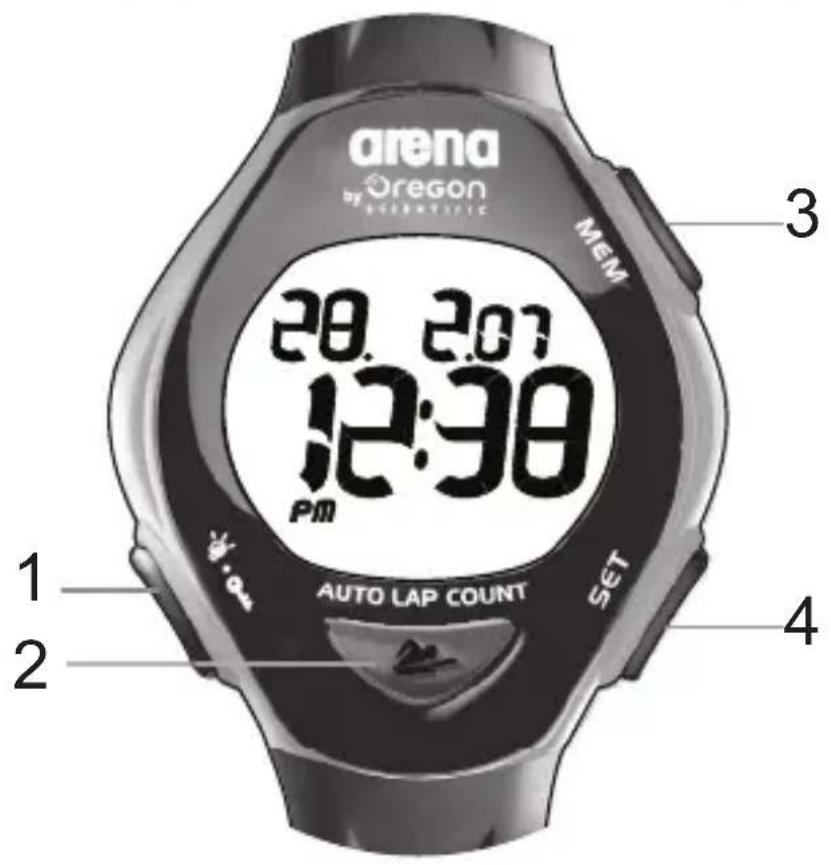

BOTÕES DE CONTROLE

1. : ativa a luz de fundo; bloqueia /desbloqueia os botões
2. (SWIM): entra no modo Natação; inicia / pára o temporizador de exercícios; saída imediata; diminui os

valores

1. MEM: entra no modo Memória; exibe o registro da memória; aumenta os valores
2. SET: entra no modo Ajuste; vai para a próxima tela ou opção de ajuste

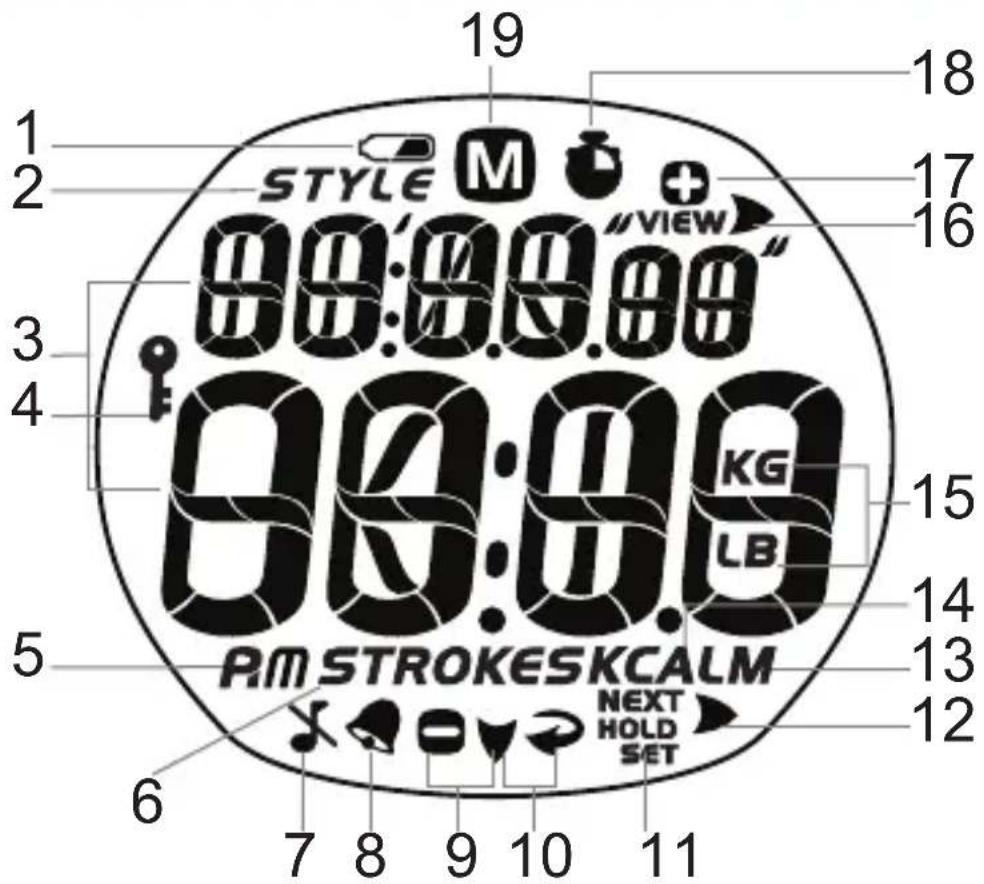

LCD

1. ou: indicador de que a bateria está fraca
2. S T Y I N D C A D O D O E S T I L O D E N A T A C A O E E X B I B D O
3. Exibe os indicadores de modo e valores numéricos
4. indicador de que os botões estão bloqueados

5. relógio de 12/24 horas

6. SIRAO KEDOR do número de braçadas é exibido

7. ✕ indicador de que o bipe sonoro está desativado
8. Indicador de que o alarme está ativado
9. Indicador inteligente para pressionar o botão de alternância ou diminuição de valores
10. ♥: pressione para sair
11. HOLD SET indicador de que SET está pressionado
12. NEXT Indicador de que há próxima tela
13. M unidade de comprimento da piscina
14. KCALidade de calorias
15. KG unidade de peso (libras/quilogramas)
16. vi pre-sione para exibir o conteúdo do registro no modo Memória
17. indicador inteligente para pressionar o botão de alternância ou aumento de valores
18. o indicador do temporizador de exercícios é exibido
19. M indicador de que você está no modo Memória

PRIMEIROS PASSOS

ATIVAÇÃO DO RELÓGIO (PRIMEIRO USO APENAS)

Pressione e segure qualquer botão até que a tela seja ativada.

AJUSTE DA HORA E DOS DADOS DO USUÁRIO

Para usar de maneira eficiente o relógio a fim de calcular as calorias queimadas (com base na frequência das braçadas, no tempo de exercício e no peso corporal do usuário), é aconselhável ajustar a hora e os dados do usuário no modo Ajuste. Consulte o modo Ajuste neste manual.

©

IMPORTANTE

• Ajuste a hora e os dados do usuário após a troca da bateria.
• Reajuste os dados se outro usuário for utilizar o relógio.

OBSERVAÇÃO Pressione qualquer momento para retornar ao modo Principal.

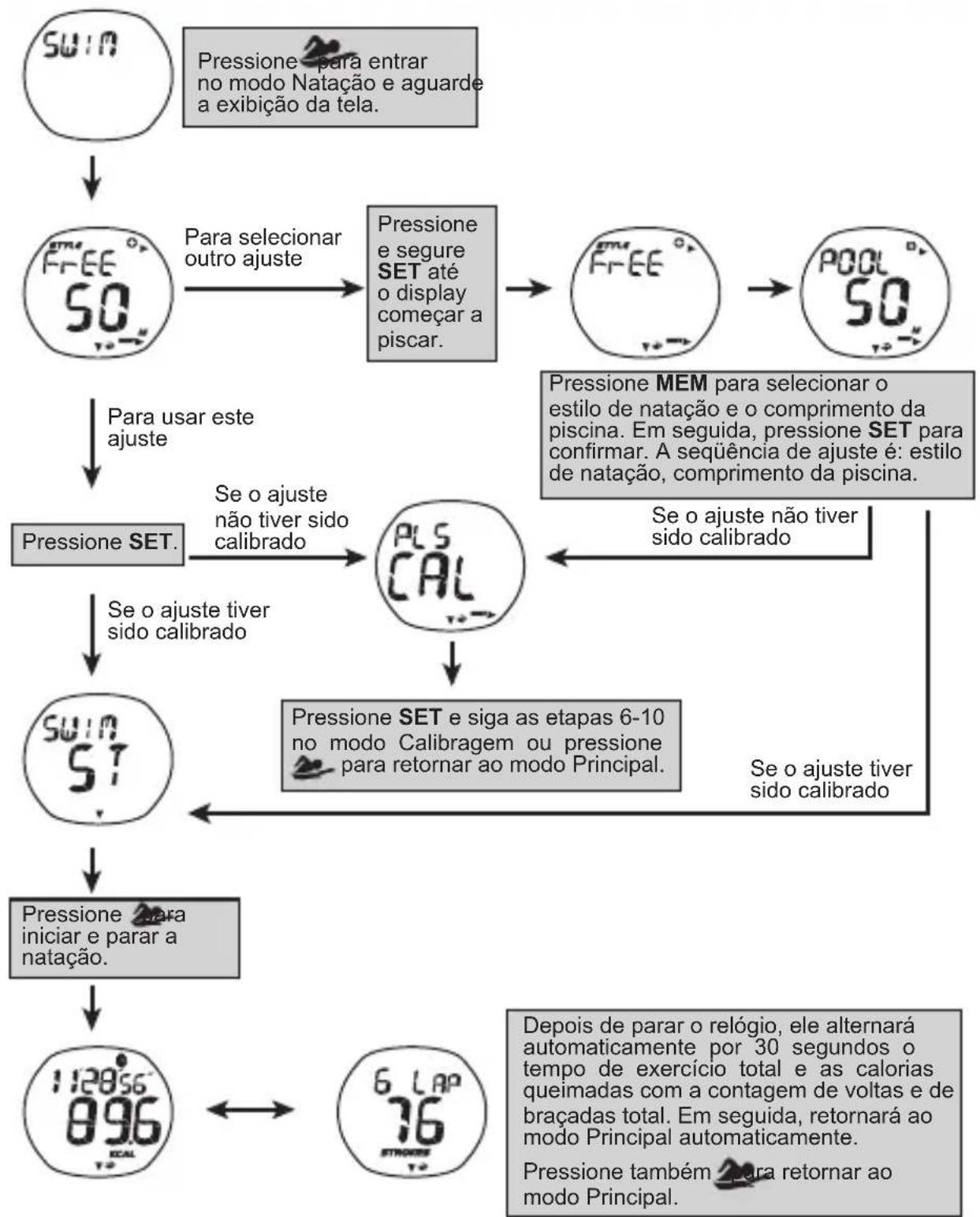

MODO NATAÇÃO

IMPORTANTE

• O relógio deverá ser calibrado se outro usuário for utilizá- lo.
• A natação deve ser contínua e use o mesmo estilo e comprimento de piscina definidos na calibragem.

OBSERVAÇÃO

• Exceto no modo Natação, pressione
  momento para retornar ao modo Principal; o relógio também retornará ao modo Principal se ficar ocioso por 30 segundos.
• O relógio é à prova d'água a até 50 metros e é possível pressionar os botões a 1 metro de profundidade, no máximo.
• No modo Natação, o relógio exibirá o tempo de exercício e a contagem de braçadas.
• Os comprimentos de piscina disponíveis são 25 m e 50 m.

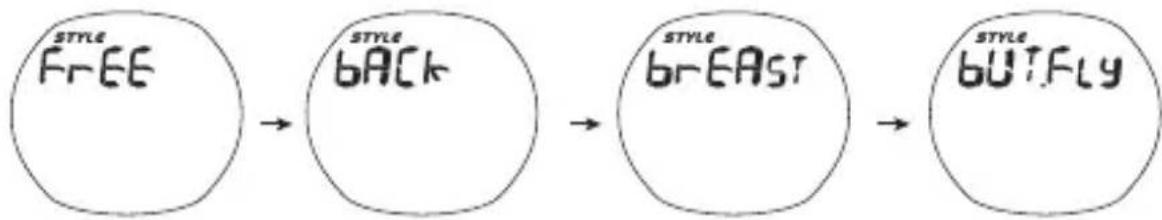

• Os estilos de natação disponíveis são:

Nado livre

Nado de costas

Nado de peito

Borboleta

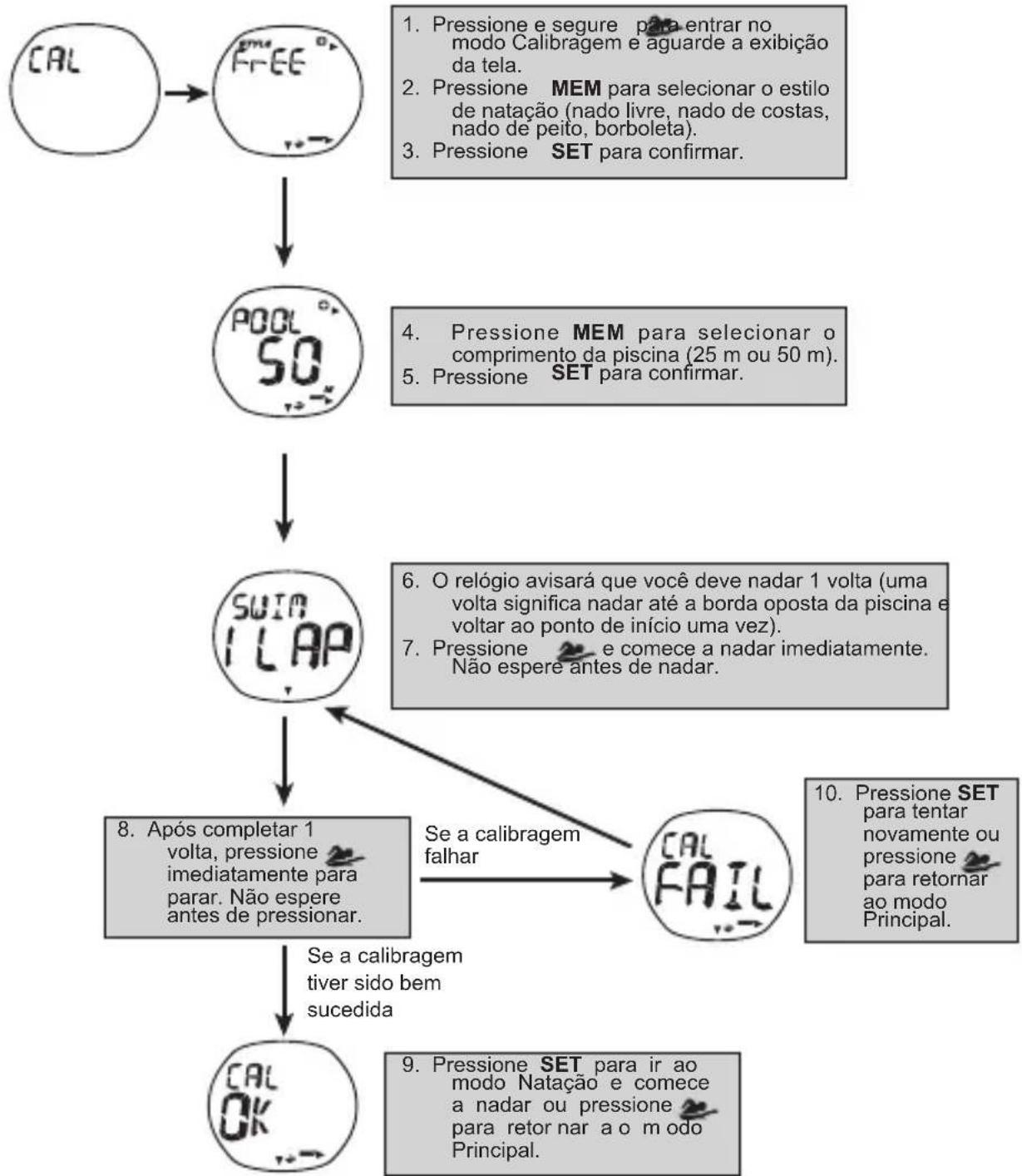

MODO CALIBRAGEM

O relógio deverá ser calibrado se outro usuário for utilizá-lo ou se um ajuste diferente for definido (diferente estilo de natação e comprimento de piscina).

IMPORTANTE

• Faça a calibragem do relógio após o reajuste e troca da bateria.
• A calibragem deve refletir seu estilo de natação e comprimento da piscina reais.
• Durante a calibragem, a natação deve ser contínua e o estilo deve ser mantido.

OBSERVAÇÃO Exceto no modo Natação, pressione a qualquer momento para retornar ao modo Principal; o relógio também retornará ao modo Principal se ficar ocioso por 30 segundos.

MODO MEMÓRIA

O relógio armazena os últimos 7 registros de exercício. Cada registro contém o estilo de natação, a distância total, a contagem de voltas total, a contagem de braçadas total, o tempo de exercício total e as calorias queimadas.

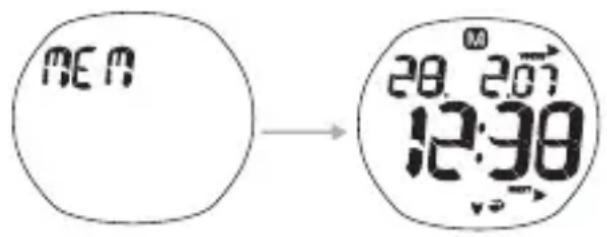

1. Pressione MEM para entrar no modo Memória.
2. Aguarde a exibição da tela.

1. Pressione SET várias vezes para selecionar o registro a ser exibido.

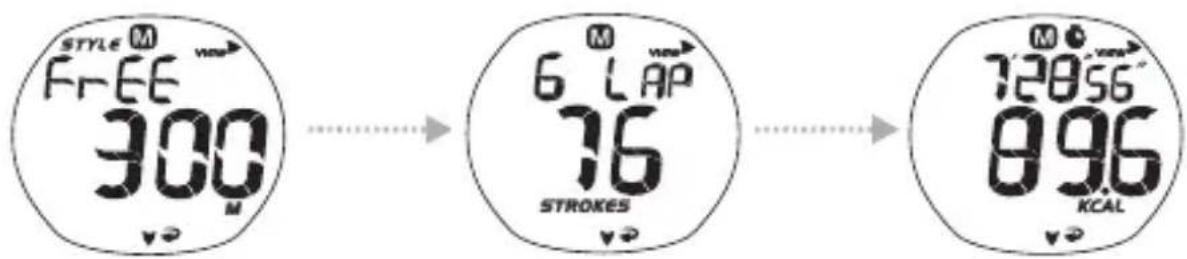

2. Pressione MEM várias vezes para exibir as 3 telas de conteúdo do registro selecionado e para retornar à tela de registro.

POP

O relógio também alternará automaticamente por 3 segundos entre as telas de conteúdo, mas não retorna à tela de registro. Pressione MEM para retornar.

OBSERVAÇÃO Pressione qualquer momento para retornar ao modo Principal.

Para reajustar os registros:

Não é possível reajustar os registros manualmente. O relógio foi desenvolvido para reajustar automaticamente os registros.

INTERRUPÇÃO DO SOM DO ALARME

Pressione qualquer botão para silenciar um alarme. Se o alarme não estiver desativado, ele será ativado no mesmo horário, no dia seguinte.

LUZ DE FUNDO E BLOQUEIO DOS BOTÕES

NOTA A função de luz de fundo não poderá ser operada se “” ou “” estiverem sendo exibidos.

Para ativar/desativar o bloqueio dos botões:

Pressione e segure por 2 segundos. Indica que os botões estão bloqueados.

UTILIZAÇÃO NA ÁGUA

O SW288 é à prova d'água a até 50 metros (164 pés).

	CHUVA RESPINGOSETC	DUCHA(ÁGUAMORNA/FRIAAPENAS)	LUZNATAÇÃO/ÁGUARASA	MERGULHORASO/SUPERFICIAL/DESPORTOSAQUÁTICOS	SNORKELINGMERGULHOEM ÁGUASPROFUNDAS
50 M / 164PÉS	OK	OK	OK	OK	NÃO

NOTA O relógio é à prova d'água a até 50 metros e é possível pressionar os botões a 1 metro de profundidade, no máximo.

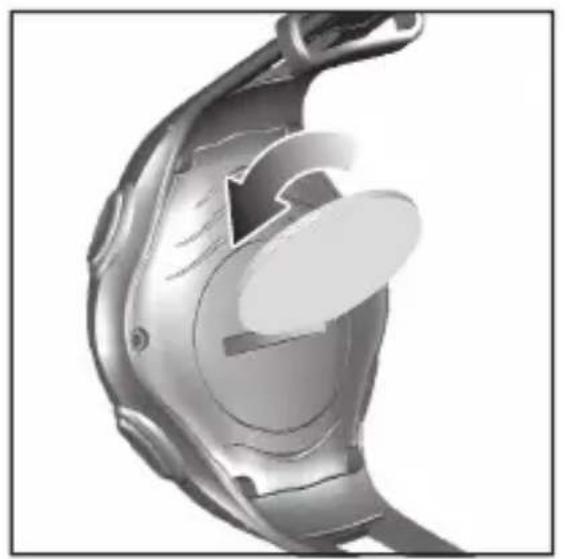

SUBSTITUIÇÃO DE BATERIA

O SW288 usa uma bateria de lítio CR2032, já instalada.

Para substituir a bateria:

NOTA Quando o compartimento da bateria é aberto ou a bateria é substituída, todos os dados registrados no relógio são perdidos.

ESPECIFICAÇÕES

Relógio de tempo real	Formato de 12/24 horas com hora / minuto
Faixa de medição de voltas	0 – 999 voltas
Faixa de medição de braçadas	0 – 9 999 braçadas
Faixa do tempo de exercício	99:59'59"
Faixa de medição de calorias	0 a 9 999 kcal
Faixa do peso corporal	20 – 225 kg(44 – 495 libras)
Alimentação 1 bateria de lítio	CR2032
Temperatura operacional	0°C a 40°C(32°F a 104°F)
Temperatura de armazenamento	-20°C a 60°C(-4°F a 140°F)

PRECAUÇÕES

Para garantir o uso correto e seguro de seu aparelho, leia estes avisos e todo o manual antes de usar o produto:

• Utilize um pano macio e umedecido para limpar o aparelho. Não utilize produtos de limpeza abrasivos nem corrosivos, pois podem causar danos. Utilize água morna e sabão neutro para limpar completamente o relógio após cada sessão de treino. Nunca use os produtos em água quente nem guarde-os quando estiverem molhados.
• Não submeta o produto a força em excesso, choque, poeira, mudanças de temperatura, nem umidade. Nunca exponha o produto a luz solar direta durante longos períodos. Esse tipo de tratamento pode causar mau funcionamento.
• Não viole os componentes internos. A não observação desta regra anulará a garantia do produto, podendo causar danos. A unidade principal não possui peças que possam ser reparadas pelo usuário.
• Não arranhe objetos duros contra a tela LCD, pois pode causar danos.
• Tome as devidas precauções ao manusear qualquer tipo de pilha.
• Retire as pilhas do aparelho caso tenha a intenção de guardá-lo por um longo tempo.
• As pilhas esgotadas devem ser substituídas por novas,

conforme especificado neste manual.

• Este produto é um instrumento de precisão. Nunca tente desmontá-lo. Contate o revendedor ou nosso departamento de assistência ao cliente caso seja necessário repará-lo.
• Não toque no circuito eletrônico exposto, pois há risco de choque elétrico.
• Verifique as principais funções caso o aparelho não tenha sido usado por um longo tempo. Teste e limpe o produto regularmente.
• Os materiais utilizados nos produtos Oregon podem ser reutilizados e reciclados após o fim de sua vida útil. Encaminhe os produtos a serem descartados aos locais de coleta apropriados, atentando para as legislações locais.
• Devido ao limites de impressão, as imagens exibidas neste manual podem diferir do real.
• O conteúdo deste manual não pode ser reproduzido sem a autorização do fabricante.

NOTA As especificações técnicas deste produto e o conteúdo do manual do usuário estão sujeitos a alteração sem aviso prévio.

NOTA Recursos e acessórios não estão disponíveis para todos os países. Para obter mais informações, entre em contato com o seu distribuidor local.

SOBRE A OREGON SCIENTIFIC

Visite nosso site (www.oregonscientific.com.br) para saber mais sobre os produtos Oregon Scientific.

Caso você necessite de mais informações ou tenha dúvidas, entre em contato com o nosso Serviço de Atendimento ao Consumidor através do telefone (11) 5095-2329 ou e-mail [e-mail].

SOBRE A ARENA

Visite o nosso site (www.arenainternational.com) para saber mais sobre a marca e os produtos Arena, como trajes de banho e acessórios para competição em piscina e lazer. O site também inclui uma visão geral sobre a história da Arena e a filosofia da empresa, bem como os perfis dos principais atletas e das federações que nadam na Arena, um glossário sobre natação e todas as informações de contato.

DECLARAÇÃO DA EU DE CONFORMIDADE

A Oregon Scientific declara que este Relógio De Natação (Model: SW288) está conforme com os requisitos essenciais e outras provisões da Diretriz EMC 89/336/CE.
