BEDIENUNGSANLEITUNG SW288 OREGON SCIENTIFIC

SCHWIMMUHR (SW288) BEDIENUNGSANLEITUNG

INHALT

Einleitung 2

Bedientasten 2

LCD-anzeige 3

Erste schritte 4

Die uhr aktivieren (nur bei erstmaliger inbetriebnahme) .....4.

Uhrzeit und benutzerdaten einrichten 4

Hauptmodus 5

Einstellmodus .... 5

Schwimm-modus 7

Kalibrierungsmodus 9

Speichermodus 10

Den alarm stumm schalten ....11

Hintergrundbeleuchtung und tastensperre .....11

Verwendung im wasser 12

Batteriewechsel 12

Technische daten ......13

Vorsichtsmaßnahmen 14

Über Oregon Scientific 16

Über Arena 16

EU-konformitätserklärung 16

EINLEITUNG

Wir danken Ihnen, dass Sie sich für die Arena Schwimmuhr (SW288) entschieden haben. Dies ist eine speziell entwickelte Uhr für Schwimmzwecke; sie ist mit einem automatischen Rundenzähler, Zähler für Armzüge, Kalorienzähler, Trainingstimer und Speicherfunktion ausgestattet.

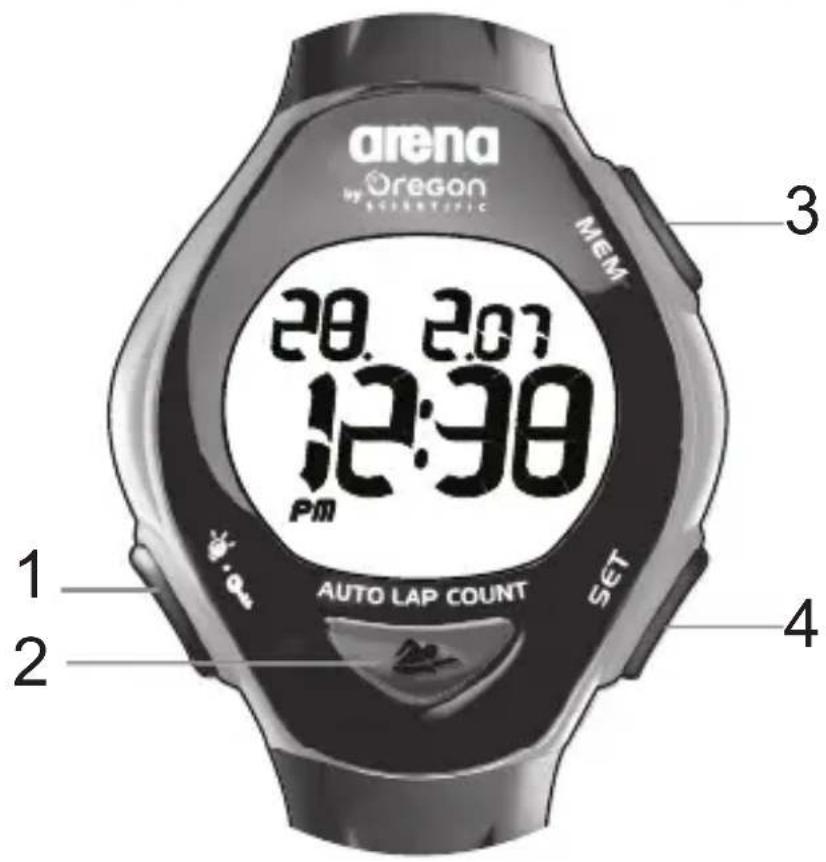

BEDIENTASTEN

1. : Hintergrundbeleuchtung aktivieren; Tasten sperren/ entsperren

2. (SWIM): Schwimm-Modus aufrufen; Trainingstimer starten / beenden; sofort beenden; Werte verringern

3. MEM: Speichermodus aufrufen; Speicherdatensatz anzeigen; Werte erhöhen

4. SET: Einstellungsmodus aufrufen; zur nächsten Seite oder Einstellungsoption übergehen

	19	18
1		17
2		16
3
4
		15
5		14
		13
		12
6
	7 8 9 10 11

1. oder : Gibt an, dass die Ladung der Batterie niedrig ist
2. : Schwimmstil wird angezeigt
3. Modusbanner und numerische Werte werden angezeigt
4. : Gibt an, dass die Tasten gesperrt sind

5. : 12/24-Stundenuhr

6. : Anzahl der Armzüge wird angezeigt

7. Signalton ist ausgeschaltet
8. Alarm ist aktiviert
9. Smart-Indikator; Taste zum Wechsel oder zur Verringerung der Werte drücken
10. ♥: Zum Beenden drücken
11. HOLG Sibt an, dass SET gedrückt und gehalten wird
12. NEXT gibt an, dass eine Folgeseite vorhanden ist
13. M Einheit für Länge des Schwimmbeckens
14. KC Kalorieneinheit
15. KG Gewichtseinheit (Pfund / Kilogramm)
16. Drücken, um den Inhalt der Datensätze im Speichermodus anzuzeigen
17. • Smart-Indikator; Taste zum Wechsel oder zur Erhöhung der Werte drücken
18. Trainingstimer wird angezeigt
19. M Gibt an, dass Sie sich im Speichermodus befinden

ERSTE SCHRITTE

DIE UHR AKTIVIEREN (NUR BEI ERSTMALIGER INBETRIEBNAHME)

Halten Sie eine beliebige Taste gedrückt, bis der Bildschirm aktiviert wird.

UHRZEIT UND BENUTZERDATEN EINRICHTEN

Um die Uhr zur Berechnung des Kalorienverbrauchs (auf der Grundlage der Armzugfrequenz, Trainingszeit und Körpergewicht des Benutzers) wirksam zu nutzen, wird empfohlen, die Uhrzeit und Benutzerdaten im Einstellmodus

einzurichten. Siehe Einstellmodus in dieser Anleitung.

HAUPTMODUS

Der Hauptmodus ist der standardmäßige Anzeigemodus, der die aktuelle Uhrzeit und das Datum anzeigt.

EINSTELLMODUS

Im Einstellmodus können Sie das Körpergewicht des Benutzers, Uhrzeit, Datum, Alarm Ein/Aus und Alarmzeit sowie Signalton Ein/Aus einstellen.

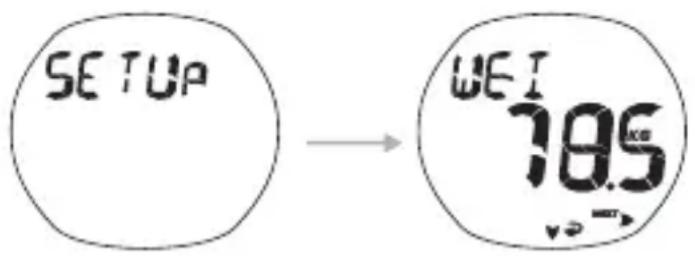

1. Drücken Sie auf SET, um den Einstellmodus aufzurufen.
2. Warten Sie, bis der Bildschirm erscheint.

1. Halten Sie SET gedrückt, um die Werte in jeder Einstellungsoption einzustellen (oder drücken Sie einmal auf SET, um zur nächsten Einstellungsoption zu springen). Drücken Sie auf MEM, um die Werte zu erhöhen oder auf 📁, um diese zu verringern. Die Einstellungsoptionen (in Folge) lauten:

• Gewicht - Gewichtseinheit, Gewichtswert
- Uhrzeit - 12-/24-Stundenformat, Stunde und Minute

- Datum - Jahr, Format Monat-Tag/Tag-Monat, Monat und Tag

- Alarm - Alarm Ein/Aus (zum Wechsel MEM drücken), Stunde und Minute

- Signal - Signalton Ein/Aus (zum Wechsel MEM drücken)

1. Drücken Sie zur Bestätigung auf SET.

WICHTIG

• Stellen Sie Uhrzeit und Benutzerdaten nach jedem Batteriewechsel ein.
• Stellen Sie die Benutzerdaten erneut ein, wenn die Uhr von einem anderen Benutzer verwendet wird.

ANMERKUNG Drücken Sie zu einem beliebigen Zeitpunkt auf zum zum Hauptmodus zurückzukehren.

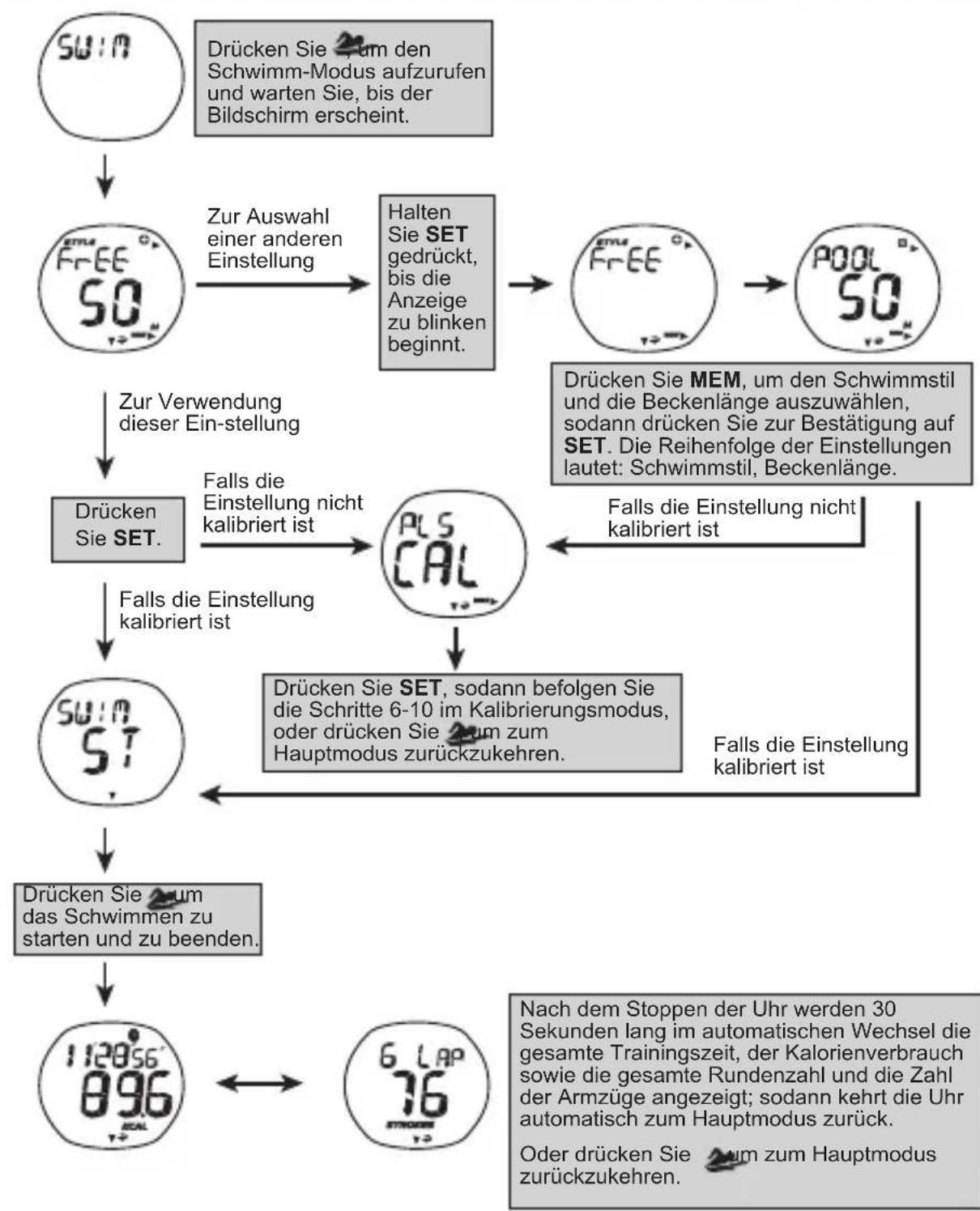

SCHWIMM-MODUS

WICHTIG

• Die Uhr muss kalibriert werden, wenn sie von einem anderen Benutzer verwendet wird.
- Das Schwimmen sollte ununterbrochen erfolgen und sichergestellt werden, dass der Schwimmstil und die Beckenlänge der Kalibrierung entspricht.

ANMERKUNG

• Drücken Sie zu einem beliebigen Zeitpunkt (außer beim Schwimmen) auf 📁, um zum Hauptmodus zurückzukehren; die Uhr kehrt auch zum Hauptmodus zurück, wenn sie 30 Sekunden lang nicht benutzt wird.
  • Die Uhr ist bis 50 m wasserfest und ermöglicht ein Drücken der Tasten unterhalb einer max. 1 m Tiefe.
• Während dem Schwimmen zeigt die Uhr die Trainingszeit und die Anzahl der Armzüge an.
  • Die verfügbaren Beckenlängen sind 25 m und 50 m.

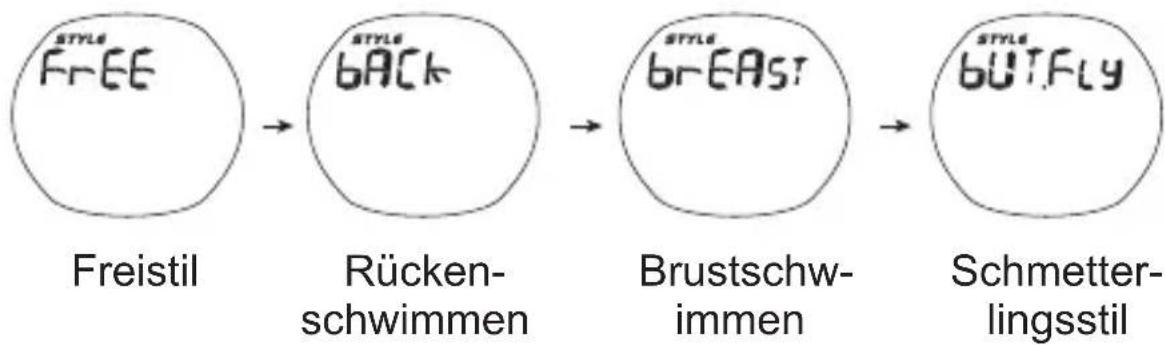

  • Die verfügbaren Schwimmstile sind:


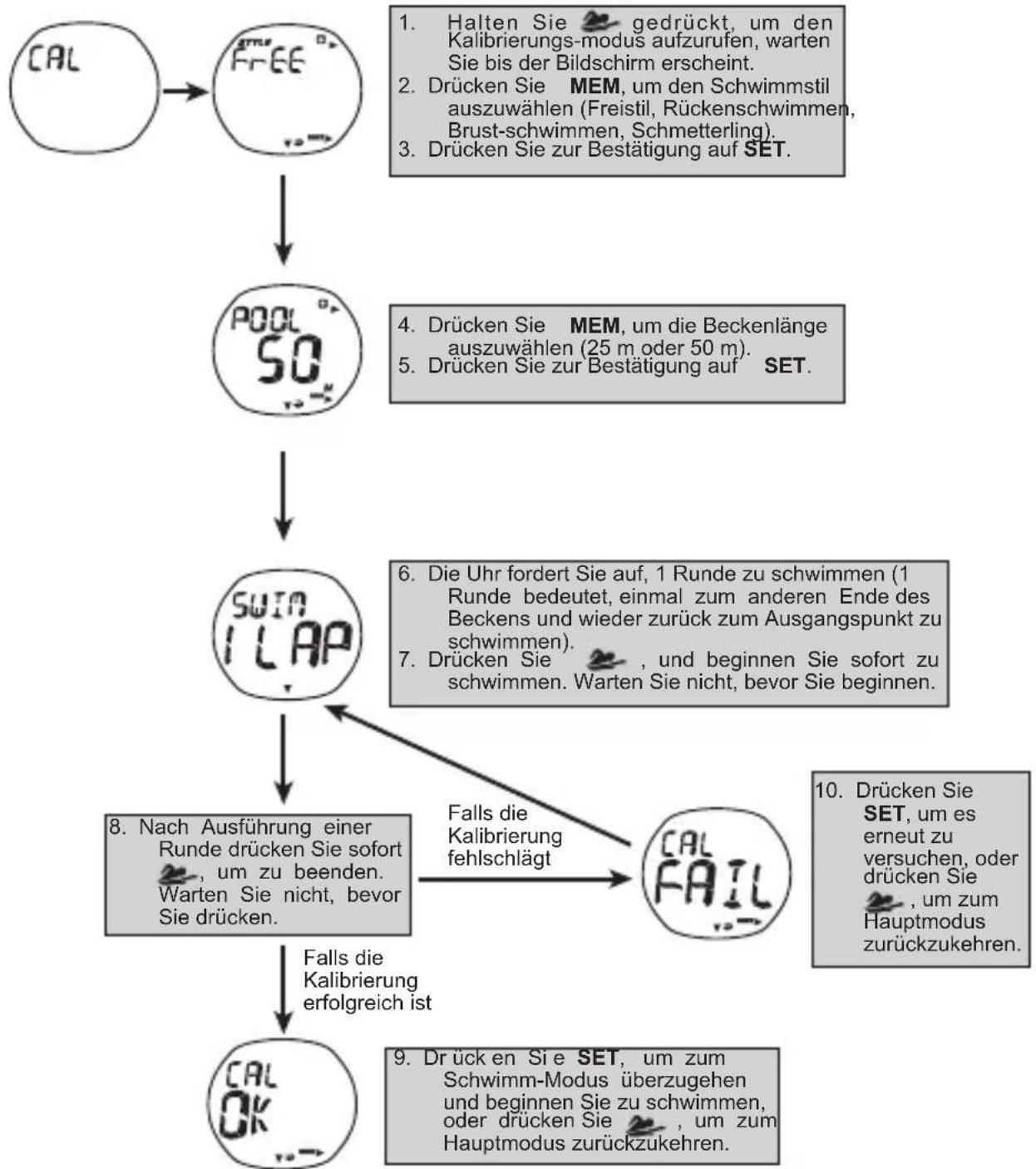

KALIBRIERUNGSMODUS

Die Uhr muss kalibriert werden, wenn sie von einem anderen Benutzer oder in einer anderen Einstellung verwendet wird (anderer Schwimmstil und Beckenlänge).

WICHTIG

• Kalibrieren Sie die Uhr nach jeder Zurücksetzung und nach jedem Batteriewechsel.
  • Die Kalibrierung sollte Ihren aktuellen Schwimmstil und die Beckenlänge wiedergeben.
• Während der Kalibrierung sollte das Schwimmen ununterbrochen erfolgen und der Schwimmstil sollte unverändert bleiben.

ANMERKUNG Drücken Sie zu einem beliebigen Zeitpunkt (außer beim Schwimmen) auf 📄, um zum Hauptmodus zurückzukehren; die Uhr kehrt auch zum Hauptmodus zurück, wenn sie 30 Sekunden lang nicht benutzt wird.

SPEICHERMODUS

Die Uhr speichert die 7 aktuellsten Trainingsdatensätze. Jeder Datensatz enthält den Schwimmstil, die gesamte Distanz, die gesamte Rundenzahl, die Gesamtzahl der Armzüge, die gesamte Trainingszeit und den Kalorienverbrauch.

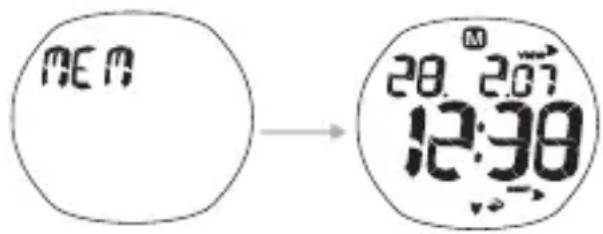

1. Drücken Sie auf MEM, um den Speichermodus aufzurufen.
2. Warten Sie, bis der Bildschirm erscheint.

MEN 20. 2.07 12:30

1. Drücken Sie wiederholt auf SET, um den Datensatz auszuwählen, der angezeigt werden soll.

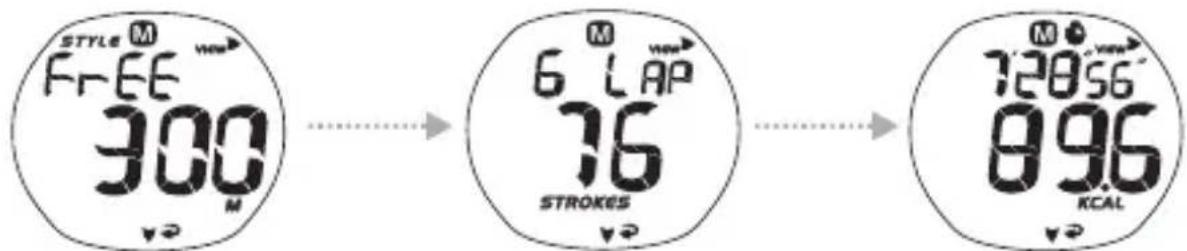

2. Drücken Sie wiederholt auf MEM, um die 3 Inhaltsseiten des

gewählten Datensatzes anzuzeigen und zur Datensatzseite zurückzukehren.

Style M FREE 300 M 6 LAP 76 STROKES M 72056 896 KCAL

Die Uhr wechselt 3 Sekunden lang auch automatisch zwischen den Inhaltsseiten, sie kann jedoch nicht selbsttätig zur Datensatzseite zurückkehren. Drücken Sie hierzu auf MEM.

ANMERKUNG Drücken Sie zu einem beliebigen Zeitpunkt auf zum zum Hauptmodus zurückzukehren.

So setzen Sie die Datensätze zurück:

Sie können die Datensätze nicht manuell zurücksetzen. Die Uhr setzt die Datensätze automatisch zurück.

DEN ALARM STUMM SCHALTEN

Drücken Sie eine beliebige Taste, um den Alarm stummzuschalten. Wenn der Alarm nicht deaktiviert wird, wird er am darauffolgenden Tag zur selben Zeit erneut ausgelöst.

HINTERGRUNDBELEUCHTUNG UND TASTENSPER

So aktivieren Sie die Hintergrundbeleuchtung:

Drücken Sie auf 📄, um die Hintergrundbeleuchtung 3 Sekunden lang einzuschalten.

HINWEIS Die Hintergrundbeleuchtung funktioniert nicht, wenn “” oder “” angezeigt wird.

So schalten Sie die Tastensperre ein oder aus:

Halten Sie 🎨 2 Sekunden lang gedrückt. 🔒 gibt an, dass die Tasten gesperrt sind.

VERWENDUNG IM WASSER

Die Uhr SW288 ist bis 50 m wasserfest (164 Fuß).

	REGEN-SPRITZERUSW.	DÜSCHEN(NURWARMES/KALTESWASSER)	LEICHTESSCHWIMMEN/FLACHESWASSER	TAUCHENIN FLACHEMWASSER/SURFEN/WASSERSPORT	SCHNORCHELIN TIEFEMWASERTAUCHEN
50M	OK	OK	OK	OK	NEIN

HINWEIS Die Uhr ist bis 50 m wasserfest, die Tasten können bis max. 1 m Wassertiefe gedrückt werden.

BATTERIEWECHSEL

Die Uhr SW288 benötigt eine Lithium-Batterie des Typs CR2032, die bereits im Gerät installiert ist.

“” oder “” gibt an, dass die Ladung der Batterie niedrig ist.

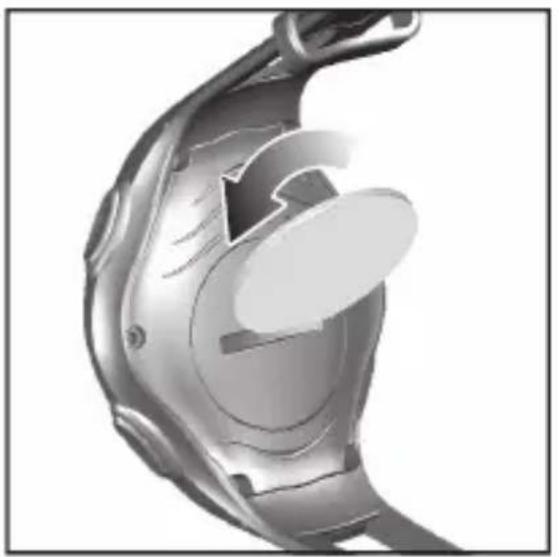

So wechseln Sie die Batterie:

HINWEIS Wenn das Batteriefach geöffnet oder die Batterie gewechselt wird, werden sämtliche Daten der Uhr zurückgesetzt.

TECHNISCHE DATEN

Echtzeituhr	12- / 24-Stundenformat mit Stunde / Minute
Messbereich für Runden	0 – 999 Runden
Messbereich für Armzug	0 – 9 999 Armzüge
Bereich für Trainingstimer	99:59'59"
Messbereich für Kalorien	0 – 9 999 kcal
Bereich für Körpergewicht	20 – 225 kg(44 – 495 Pfund)
Stromversorgung 1 Lithium-Batterie CR2032
Betriebstemperatur	0 °C bis 40 °C(32 °F bis 104 °F)
Lagertemperatur	-20 °C bis 60 °C(-4 °F bis 140 °F)

VORSICHTSMASSNAHMEN

Um sicherzustellen, dass Sie Ihr Produkt richtig und sicher verwenden, lesen Sie bitte diese Warnhinweise und die gesamte Bedienungsanleitung vor Inbetriebnahme des Geräts durch:

• Verwenden Sie ein weiches, leicht feuchtes Tuch. Nehmen Sie keine scheuernden oder ätzenden Reinigungsmittel, da diese das Gerät beschädigen können. Verwenden Sie das Produkt niemals in heißem Wasser und lagern Sie es nicht in feuchtem Zustand.
• Setzen Sie das Gerät keiner übermäßigen Gewalteinwirkung und keinen Stößen aus, und halten Sie es von Staub, Temperaturschwankungen oder Feuchtigkeit sowie längerer, direkter Sonnenbestrahlung fern, da dies zu Funktionsstörungen führen kann.
• Nehmen Sie keine Änderungen an den internen Komponenten des Geräts vor. Dies kann zu einem Verlust der Garantie führen und eine Beschädigung des Geräts verursachen. Das Hauptgerät enthält keine Teile, die vom Benutzer selbst repariert werden dürfen.
• Kratzen Sie nicht mit harten Gegenständen an der LCD-Anzeige, da diese beschädigt werden könnte.
• Sei en Sie vorsi ch tig be im Umg ang mit al le n Batterietypen.
• Entfernen Sie alle Batterien, wenn Sie das Produkt über

einen längeren Zeitraum lagern möchten.

• Verwenden Sie beim Batteriewechsel nur neue Batterien, wie in dieser Bedienungsanleitung angegeben.
• Dieses Produkt ist ein Präzisionsgerät. Versuchen Sie niemals, das Gerät zu zerlegen. Wenden Sie sich bitte an Ihren Händler oder unsere Kundendienststelle, falls das Produkt eine Wartung erfordert.
• Berühren Sie keine ungeschützten, elektronischen Schaltungen, da sonst die Gefahr eines elektrischen Schlags besteht.
• Überprüfen Sie alle Hauptfunktionen des Geräts, wenn dieses längere Zeit nicht benutzt wurde. Sorgen Sie für eine regelmäßige Kontrolle und Reinigung Ihres Geräts. Lassen Sie Ihre Uhr jährlich bei einer zugelassenen Service-Zentrale warten.
• Entsorgen Sie das Produkt nicht im allgemeinen Hausmüll, sondern ausschließlich in den dafür vorgesehenen kommunalen Sammelstellen, die Sie bei Ihrer Gemeinde erfragen können.
• Aufgrund der technischen Druckeinschränkungen können sich die in dieser Anleitung dargestellten Abbildungen vom Original unterscheiden.
• Der Inhalt dieser Anleitung darf nicht ohne Genehmigung des Herstellers vervielfältigt werden.

HINWEIS Die technischen Daten für dieses Produkt und der Inhalt der Bedienungsanleitung können ohne Benachrichtigung geändert werden.

HINWEIS Eigenschaften und Zubehör nicht in allen Ländern

verfügbar. Weitere Informationen erhalten Sie von Ihrem Fachhändler vor Ort.

ÜBER OREGON SCIENTIFIC

Besuchen Sie unsere Website www.oregonscientific.de und erfahren Sie mehr über unsere Oregon Scientific-Produkte. Auf der Website finden Sie auch Informationen, wie Sie im Bedarfsfall unseren Kundendienst erreichen und Daten herunterladen können.

Für internationale Anfragen besuchen Sie bitte unsere Website: www2.oregonscientific.com/about/international.

ÜBER ARENA

Besuchen Sie unsere Website (www.arenainternational.com), um mehr über die Marke Arena und ihre Produkte zu erfahren, wie Schwimmbekleidung und Zubehör für Wettkampf und Freizeitbetätigung im Schwimmbecken. Die Seite enthält darüber hinaus einen umfangreichen Überblick zum Werdegang und zur Unternehmensphilosophie von Arena, sowie Profile von Spitzenathleten und Verbänden, die mit Produkten von Arena ausgerüstet werden; weiters ein Glossar über den Schwimmsport und alle Kontaktinformationen, damit wir für Sie erreichbar sind.

EU-KONFORMITÄTSERKLÄRUNG

Hiermit erklärt Oregon Scientific, dass das schwimmuhr (Modell: SW288) mit den grundlegenden Anforderungen und anderen relevanten Vorschriften der Richtlinien EMC 89/336/CE. Eine Kopie der unterschriebenen und mit Datum versehenen Konformitätserklärung erhalten Sie auf Anfrage über unseren Oregon Scientific Kundendienst.

TIJD INSTELLEN EN DE GEBRUIKERSGEGEVEN INVULLEN

- Gewicht - gewichtseenheid, gewichtswaarde

GEBRUIK IN HET WATER
