MANUALE UTENTE SW288 OREGON SCIENTIFIC

Introduzione ...... 2

Pulsanti 2

LCD 3

Operazioni preliminari 4

Accensione dell'orologio (solo la prima volta) ...... 4

Impostazione dell'ora e dei dati dell'utente 4

Modalità principale 5

Modalità impostazioni 5

Modalità nuoto 7

Modalità di calibrazione 9

Modalità memoria .... 10

Spegnimento della sveglia 11

Retroilluminazione e blocco dei tasti ......11

Uso in acqua 12

Sostituzione delle batterie 12

Specifiche 13

Avvertenze 14

Informazioni su Oregon Scientific 15

Informazioni su Arena 16

Dichiarazione di Conformita' UE 16

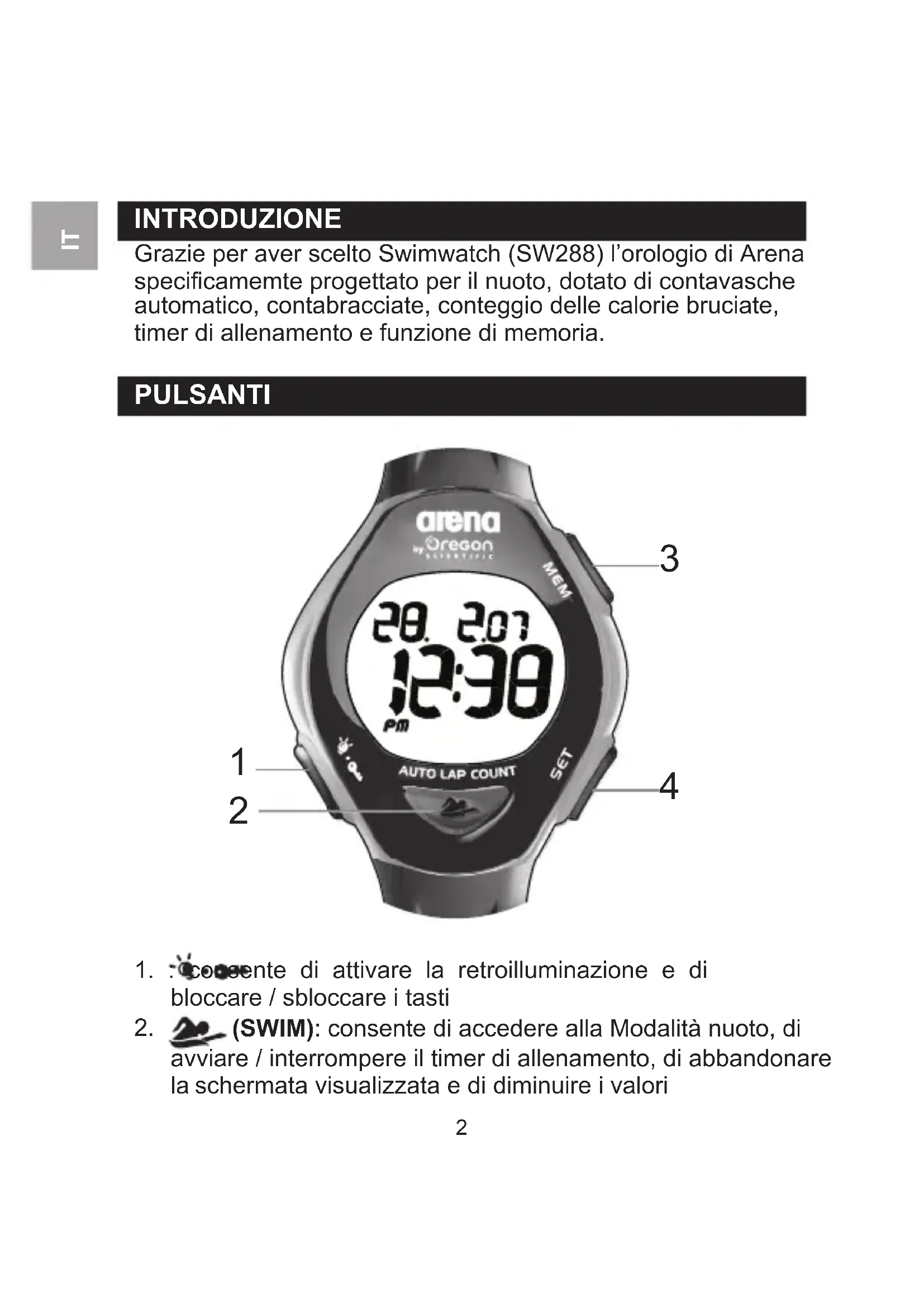

INTRODUZIONE

Grazie per aver scelto Swimwatch (SW288) l'orologio di Arena specificamente progettato per il nuoto, dotato di contavasche automatico, contabracciate, conteggio delle calorie bruciate, timer di allenamento e funzione di memoria.

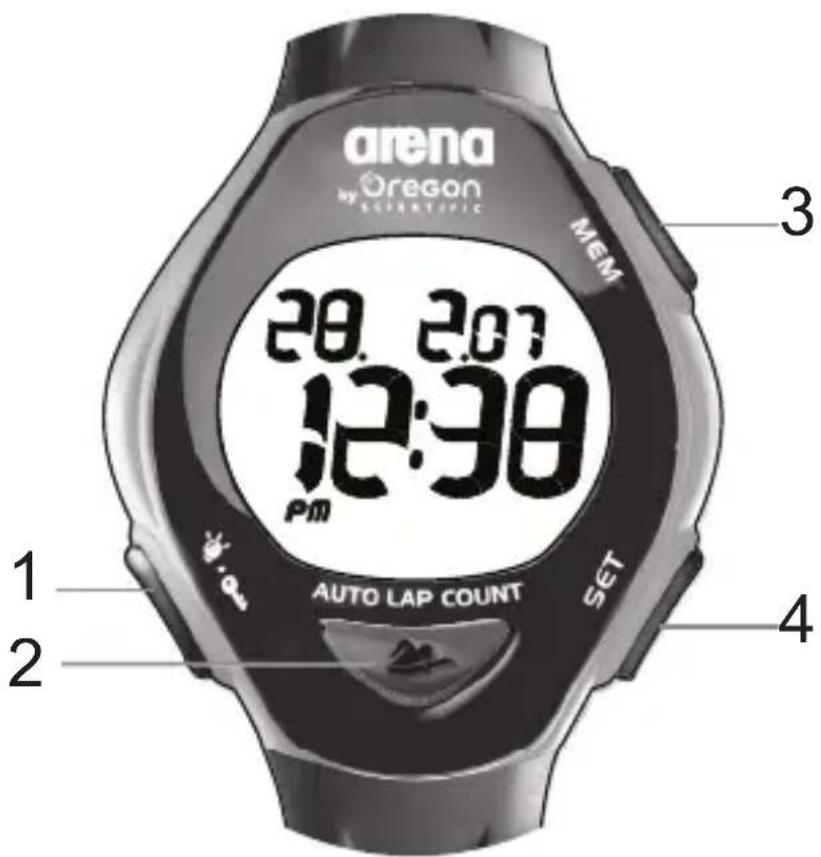

PULSANTI

1. :concente di attivare la retroilluminazione e di bloccare / sbloccare i tasti

2. (SWIM): consente di accedere alla Modalità nuoto, di avviare / interrompere il timer di allenamento, di abbandonare la schermata visualizzata e di diminuire i valori

3. MEM: consente di accedere alla Modalità memoria, di visualizzare i dati memorizzati e di aumentare i valori

4. SET: consente di accedere alla Modalità impostazioni e di passare alla pagina successiva o alle opzioni di impostazione

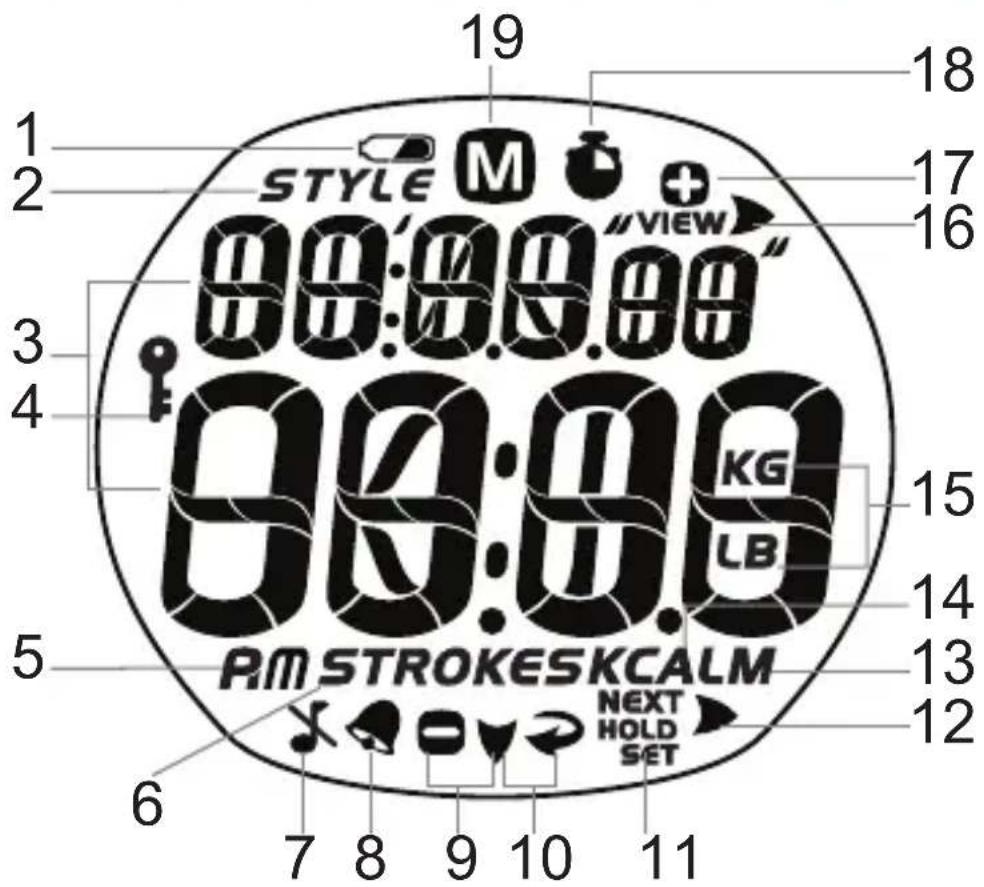

LCD

1. 6: indica che la batteria è in esaurimento
2. sindica lo stile di nuoto visualizzato
3. Indica la modalità visualizzata e i valori numerici
4. ♦indica che il blocco dei tasti è attivo

5. R/P m/m orologio in formato 12/24 ore

6. STROKES numero delle bracciate

7. Indica che il segnale acustico è disattivato
8. Indica che la sveglia è attiva
9. Indicatore smart: premere il pulsante per alternare o diminuire i valori
10. ▼: premere per uscire
11. HOLD SET indica che il pulsante SET viene premuto
12. NEXT. Inifica la presenza di una pagina successiva
    13.M unità di misura della lunghezza della piscina
13. KCAL unità di misura delle calorie
14. KG unità di misura del peso (libbre/kg)
15. i prevere per visualizzare i dati presenti in Modalità memoria
16. indicatore smart: premere il pulsante per alternare o aumentare i valori
17. indicache è visualizzato il timer dell'allenamento
18. Mndica che ci si trova in Modalità memoria

OPERAZIONI PRELIMINARI

Tenere premuto un tasto qualsiasi finché il display non si accende.

IMPOSTAZIONE DELL'ORA E DEI DATI DELL'UTENTE

Per utilizzare efficacemente l'orologio in modo da calcolare le calorie bruciate (in base alla frequenza delle bracciate, al timer di allenamento e al peso dell'utente), si consiglia di impostare l'ora e i propri dati personali nella Modalità impostazioni. Si veda il paragrafo Modalità impostazioni del presente manuale.

MODALITÀ PRINCIPALE

La Modalità principale è la modalità di visualizzazione predefinita e mostra l'ora e la data correnti.

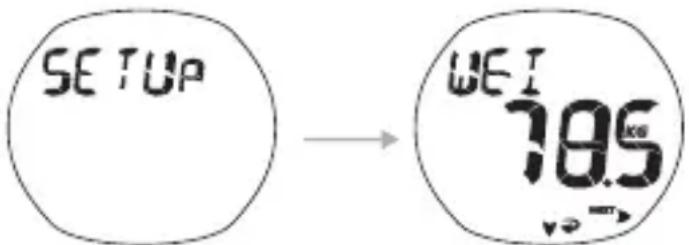

MODALITÀ IMPOSTAZIONI

Nella Modalità impostazioni è possibile impostare il peso dell'utente, l'ora, la data, l'ora della sveglia, attivarla o disattivarla e attivare o disattivare il segnale acustico.

1. Premere SET per accedere alla Modalità impostazioni.
2. Aspettare che compaia la schermata.

1. Tenere premuto SET per impostare i valori in ciascuna opzione di impostazione (oppure premere SET una volta per passare all'opzione di impostazione successiva). Premere MEM per aumentare i valori o per diminuirli. Le opzioni di impostazione (nell'ordine) sono:

2. Peso - unità di misura del peso, valore del peso

3. Ora - formato 12/24 ore, ore e minuti
4. Data - anno, formato mese-giorno/giorno-mese, mese e giorno

- Sveglia - attivazione/disattivazione sveglia (premere MEM per alternare), ore e minuti

- Segnale acustico - attivazione/disattivazione segnale acustico (premere MEM per alternare)

1. Premere SET per confermare.

IMPORTANTE

• Impostare l'ora e i dati dell'utente dopo ogni sostituzione della batteria.
• Reimpostare i dati dell'utente quando l'unità viene utilizzata da un altro utente.

NOTA Premere si qualsiasi momento per tornare alla Modalità principale.

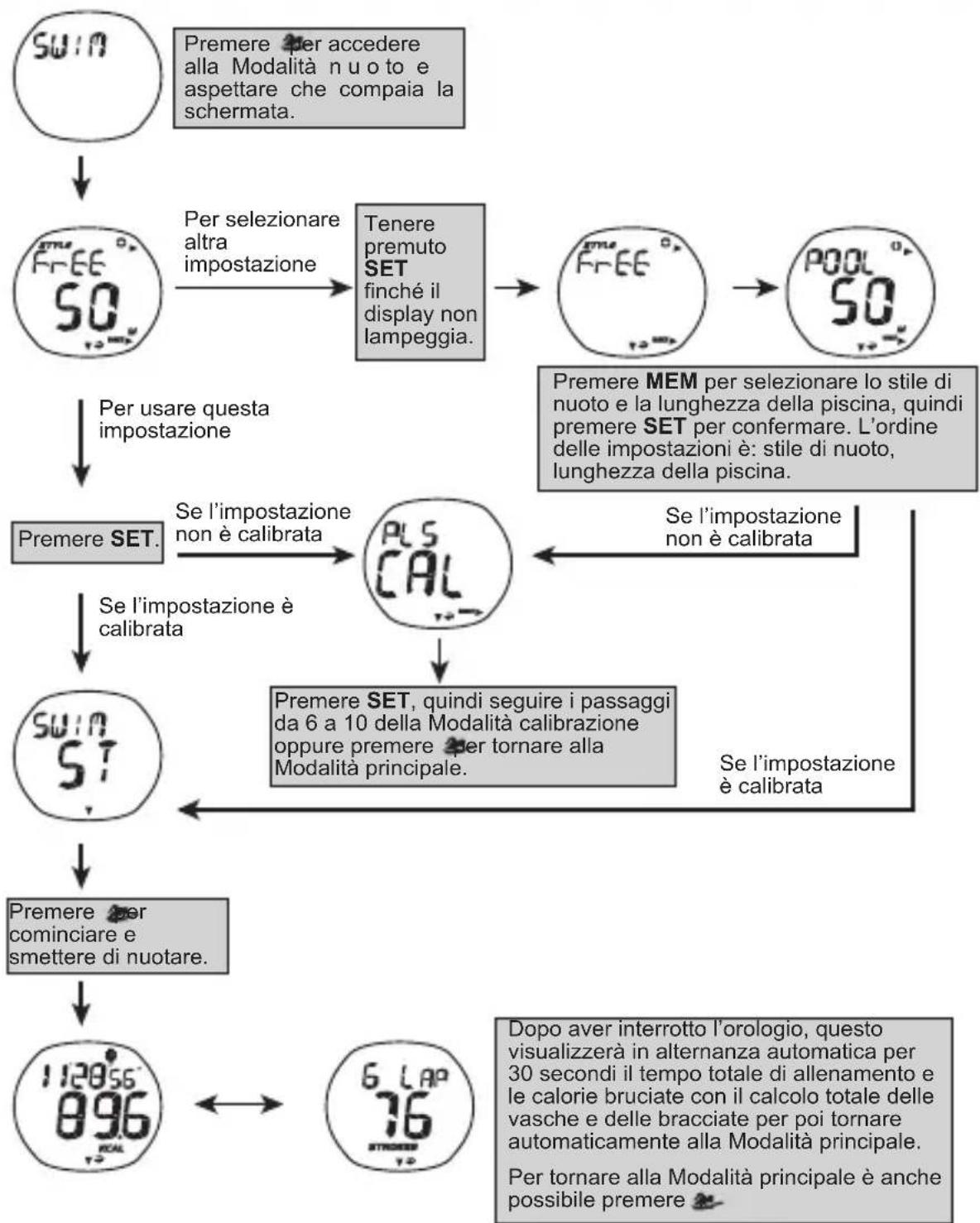

MODALITÀ NUOTO

IMPORTANTE

• L'orologio deve essere calibrato quando viene usato da un altro utente.
- La nuotata deve essere continua e occorre nuotare nello stile e con la lunghezza della piscina calibrati.

NOTA

• Ad esclusione di quando si nuota, premere in qualsiasi momento per tornare alla Modalità principale; l'orologio tornerà alla Modalità principale anche se rimane inattivo per 30 secondi.
• L'orologio è impermeabile fino a 50 metri.E' possibile premere i pulsanti fino ad un massimo di 1 metro di profondità.
• Mentre si nuota, l'orologio visualizza il tempo di allenamento e il conteggio delle bracciate.
  • Le lunghezze delle piscine selezionabili sono 25 e 50 m.

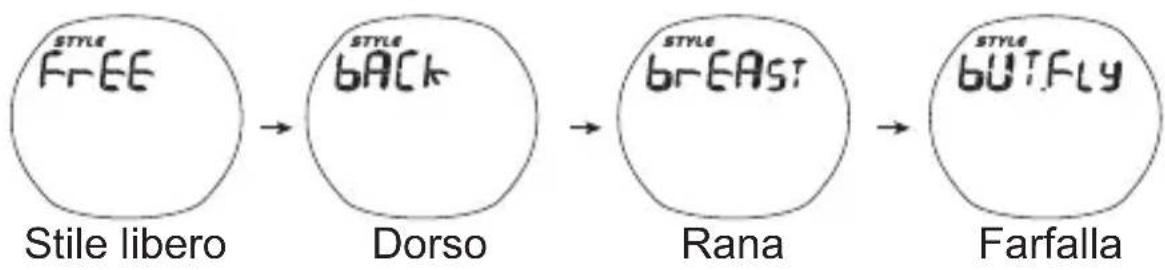

  • Gli stili di nuoto disponibili sono:


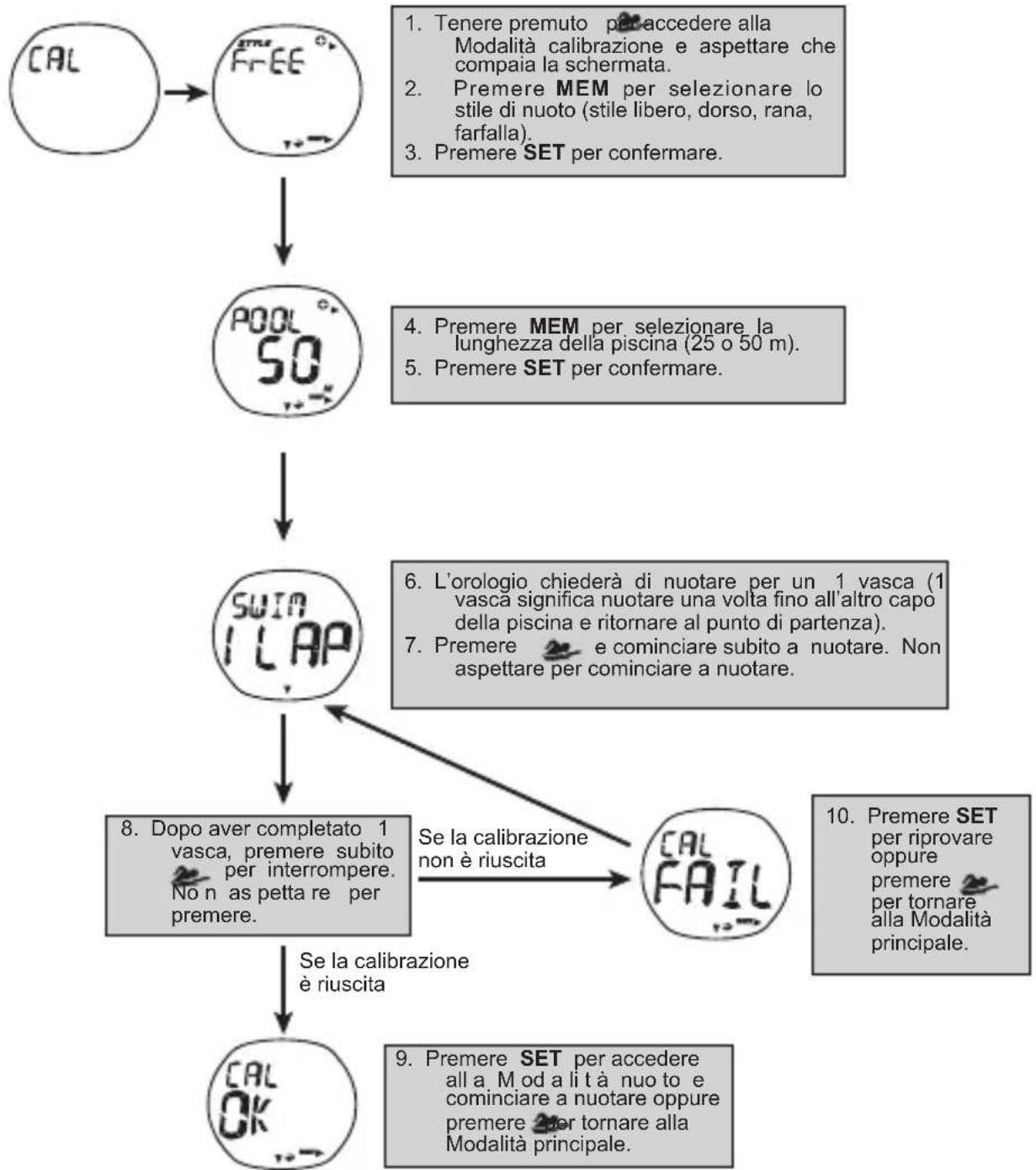

MODALITÀ DI CALIBRAZIONE

L'orologio deve essere calibrato quando viene usato da un altro utente o in condizioni diverse (stile di nuoto e lunghezza della piscina diversi).

    style A fill:#f9f,stroke:#333
    style B fill:#ccf,stroke:#333
    style C fill:#cfc,stroke:#333
    style D fill:#fcc,stroke:#333
    style E fill:#cff,stroke:#333
    style F fill:#ffc,stroke:#333
    style G fill:#cfc,stroke:#333
    style H fill:#fcc,stroke:#333

IMPORTANTE

• Calibrare l'orologio dopo ogni Reset e dopo ogni sostituzione di batteria.
• La calibrazione deve corrispondere all'effettivo stile di nuoto e alla lunghezza della piscina.
• Durante la calibrazione, le bracciate devono essere continue e lo stile di nuoto deve rimanere lo stesso.

NOTA Ad esclusione di quando si nuota, premere in qualsiasi momento per tornare alla Modalità principale; l'orologio tornerà alla Modalità principale anche se rimane inattivo per 30 secondi.

MODALITÀ MEMORIA

L'orologio archivia i dati degli ultimi 7 allenamenti. Ogni memorizzazione contiene stile di nuoto, distanza totale, conteggio totale delle vasche, conteggio totale delle bracciate, tempo totale di allenamento e calorie bruciate.

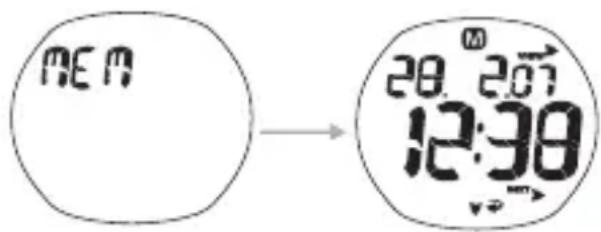

1. Premere MEM per accedere alla Modalità memoria.
2. Aspettare che compaia la schermata.

MEN 20.207 12:30

1. Premere SET ripetutamente per selezionare i dati da visualizzare.

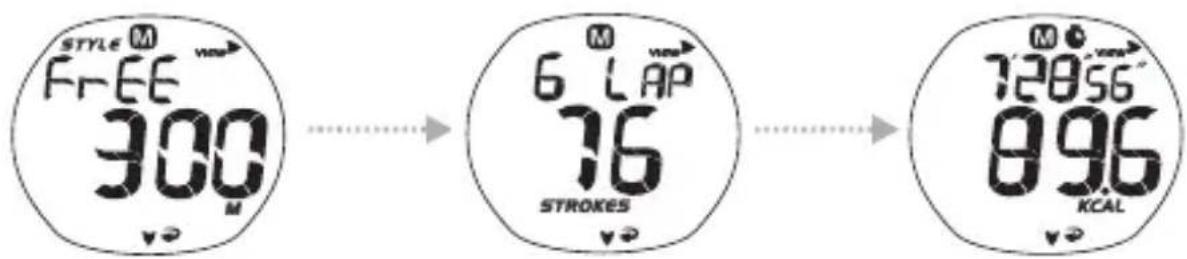

2. Premere MEM ripetutamente per visualizzare le 3 diverse informazioni relative ai dati selezionati e per tornare alla schermata iniziale.

Style M FREE 300 M 6 LAP 76 STROKES M 72056 896 KCAL

L'orologio alternerà per 3 secondi le schermate, ma non può tornare a quella iniziale. Premere MEM per tornarvi.

NOTA Premere 📂 qualsiasi momento per tornare alla Modalità principale.

Azzeramento dei dati:

Non è possibile azzerare i dati manualmente. Una volta memorizzati 7 allenamenti, la successiva memorizzazione sostituirà la meno recente. L'orologio è progettato per procedere all'azzeramento automatico dei dati.

SPEGNIMENTO DELLA SVEGLIA

Per silenziare la sveglia, premere un tasto qualsiasi. Se non viene disattivata, la sveglia suonerà alla stessa ora del giorno successivo.

RETROILLUMINAZIONE E BLOCCO DEI TASTI

Attivazione della retroilluminazione:

Premere 🎨 per attivare la retroilluminazione per 3 secondi.

NOTA La retroilluminazione non funziona se sul display sono visualizzate le icone “-”“”.

Attivazione / disattivazione del blocco dei tasti:

Tenere premuto 🎨 per 2 secondi. L'icona 🍷 indica che la tastiera è bloccata.

USO IN ACQUA

Il modello SW288 è resistente all'acqua fino a 50 metri.

	PIOGGIA SPRUZZI ETC.	DOCCIA	NUOTATE NON IMPEGNATIVE/ ACQUA BASSA	TUFFI IN ACQUA BASSA/ SURF/ SPORT ACQUATICI	IMMERSIONI TUFFI IN ACQUA PROFONDA
50M / 164 PIEDI	SI	SI	SI	SI	NO

NOTA L'orologio è impermeabile fino a 50 metri ed è possibile premere i pulsanti fino ad un massimo di un metro di profondità.

SOSTITUZIONE DELLE BATTERIE

Il modello SW288 funziona con una batteria al litio di tipo CR2032, già inserita.

o -indica che la batteria è in esaurimento.

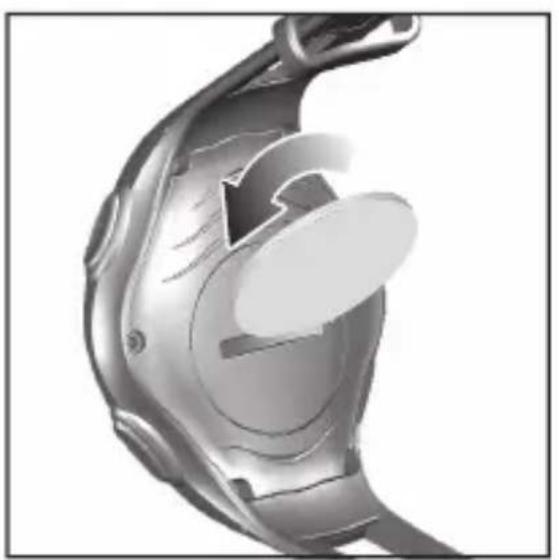

Sostituzione della batteria:

NOTA Quando il vano batterie è aperto o dopo la sostituzione della batteria, tutti i dati dell'orologio vengono azzerati.

SPECIFICHE

Orologio	Formato 12/24 ore con ore / minuti
Range di misurazione delle vasche	0 - 999 vasche (andata e ritorno)
Range di misurazione delle bracciate	0 - 9 999 bracciate
Range del timer di allenamento	0 - 99:59'59''
Range di misurazione delle calorie	0 - 9 999 kcal
Range di peso 20 - 225 kg

Alimentazione 1 batteria	al litio di tipo CR2032
Temperatura di esercizio	Da 0°C a 40°C
Temperatura di stoccaggio	Da -20°C a 60°C

AVVERTENZE

Per utilizzare il prodotto in modo sicuro e corretto, leggere queste avvertenze e tutto il manuale prima dell'uso.

• Per la pulizia utilizzare un panno morbido, leggermente inumidito. Non utilizzare prodotti di pulizia abrasivi o corrosivi, in quanto potrebbero causare danni. Non utilizzare mai i prodotti in acqua calda né riporli se bagnati.
• Non sottoporre il prodotto a forza eccessiva, urti, polvere, variazioni di temperatura o umidità. Non esporre il prodotto a luce solare diretta per lunghi periodi. Un simile trattamento può portare al malfunzionamento del prodotto.
• Non manomettere i componenti interni. In questo modo si invalida la garanzia del prodotto e si possono provocare danni. L'unità principale non contiene componenti che possono essere riparati dall'utente.
• Non graffiare il display LCD con oggetti duri in quanto si potrebbero causare danni.
• Manipolare le batterie con attenzione.
• Togliere le batterie ogni volta che si prevede di lasciare inutilizzato il prodotto per un lungo periodo di tempo.

• Al momento della sostituzione delle batterie, utilizzare batterie nuove come indicato in questo manuale per l'utente.

• Il prodotto è uno strumento di precisione. Non tentare mai di aprirlo. Contattare il proprio rivenditore o il nostro servizio clienti se il prodotto necessita di riparazioni.

• Non toccare il circuito elettrico esposto, poiché questo può provocare scosse elettriche.
• Controllare tutte le funzioni più importanti se il prodotto non è stato utilizzato per un lungo periodo di tempo. Controllare e pulire l'apparecchio regolarmente.
• Al momento dello smaltimento di questo prodotto, agire in conformità con i regolamenti locali sullo smaltimento dei rifiuti.
• A causa di limitazioni di stampa, le immagini di questo manuale possono differire dalla realtà.
• Il contenuto di questo manuale non può essere ristampato senza l'autorizzazione del fabbricante.

NOTA Le specifiche tecniche del prodotto e il contenuto del manuale per l'utente possono essere modificati senza preavviso.

NOTA Caratteristiche e accessori non disponibili in tutti i paesi. Per ulteriori informazioni, rivolgersi al proprio rivenditore.

INFORMAZIONI SU OREGON SCIENTIFIC

Per avere maggiori informazioni sui nuovi prodotti Oregon Scientific visita il nostro sito internet www.oregonscientific.it, dove potrai trovare tutte le informazioni di cui hai bisogno, oppure collegati a www. oregonscientificstore.it.

Per ricerche di tipo internazionale puoi visitare invece il sito www2.oregonscientific.com/about/international.asp.

INFORMAZIONI SU ARENA

Per avere maggiori informazioni su Arena e la sua offerta di prodotti, come costumi e accessori sia per la piscina che per il mare e il tempo libero, visita il nostro sito internet (www.arenainternational.com).

Il sito contiene anche una panoramica sulla storia di Arena e sulla nostra filosofia aziendale, i profili dei campioni del nuoto e delle Federazioni Nazionali sponsorizzate e un glossario sui termini tecnici del nuoto, oltre agli indirizzi utili per contattarci.

DICHIARAZIONE DI CONFORMITA' UE

Oregon Scientific dichiara che questo prodotto (Modello: SW288) è conforme alla direttiva EMC 89/336/CE. Una copia firmata e datata della Dichiarazione di Conformità è disponibile, su richiesta, tramite il servizio clienti della Oregon Scientific.

CE DAR GRÜNE PUNT RoHS COMPLIANT
