MANUALE UTENTE GP108 OREGON SCIENTIFIC

Dispositivo GPS portatile con calcolo di velocità e distanza Modello: GP108

MANUALE PER L'UTENTE

INDICE

Introduzione ......2

Panoramica 2

Vista anteriore 2

Vista posteriore – vano batterie ....3

Display LCD 3

Operazioni preliminari ....3

Navigazione tra le opzioni ....4

Indicatori 4

Modalità di visualizzazione delle informazioni .....4

Modalità di impostazione ....4

Funzione GPS 5

Inizio dell'allenamento 6

Pausa, ripresa / interruzione 6

Visualizzazione delle informazioni ......6

Modalità memoria ....7

Visualizzazione delle informazioni .....7

Cancellazione delle rilevazioni 8

Retroilluminazione 8

Sostituzione della batteria ....8

Resistenza all'acqua 9

Specifiche techniche 9

Precauzioni 9

Informazioni su Oregon Scientific ....10

Dichiarazione di conformità UE ....10

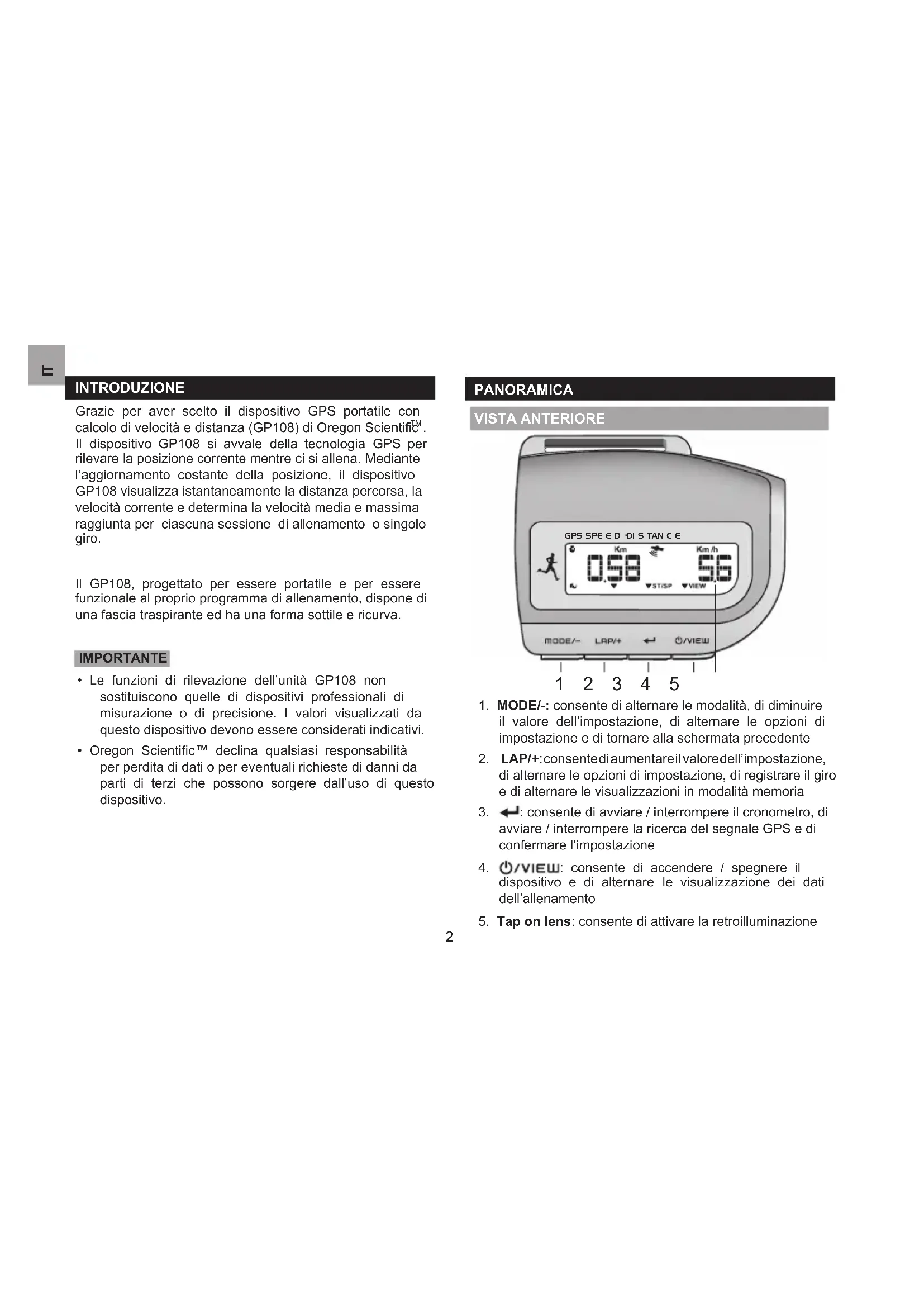

INTRODUZIONE

Grazie per aver scelto il dispositivo GPS portatile con calcolo di velocità e distanza (GP108) di Oregon Scientific™. Il dispositivo GP108 si avvale della tecnologia GPS per rilevare la posizione corrente mentre ci si allena. Mediante l'aggiornamento costante della posizione, il dispositivo GP108 visualizza istantaneamente la distanza percorsa, la velocità corrente e determina la velocità media e massima raggiunta per ciascuna sessione di allenamento o singolo giro.

Il GP108, progettato per essere portatile e per essere funzionale al proprio programma di allenamento, dispone di una fascia traspirante ed ha una forma sottile e ricurva.

IMPORTANTE

• Le funzioni di rilevazione dell'unità GP108 non sostituiscono quelle di dispositivi professionali di misurazione o di precisione. I valori visualizzati da questo dispositivo devono essere considerati indicativi.
• Oregon Scientific™ declina qualsiasi responsabilità per perdita di dati o per eventuali richieste di danni da parti di terzi che possono sorgere dall'uso di questo dispositivo.

PANORAMICA

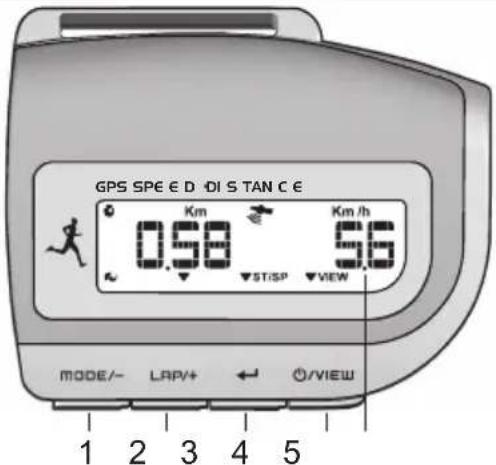

VISTA ANTERIORE

GPS SPE € D -DI S TAN C € 0.58 Km /h STISP VIEW MODE/- LRP/+ ← ○/VIEW 1 2 3 4 5

1. MODEI-: consente di alternare le modalità, di diminuire il valore dell'impostazione, di alternare le opzioni di impostazione e di tornare alla schermata precedente
2. LAP/+ : consentedì aumentare il valore dell'impostazione, di alternare le opzioni di impostazione, di registrare il giro e di alternare le visualizzazioni in modalità memoria
3. ←: consente di avviare / interrompere il cronometro, di avviare / interrompere la ricerca del segnale GPS e di confermare l'impostazione
4. ⏻/VIEW: consente di accendere / spegnere il dispositivo e di alternare le visualizzazione dei dati dell'allenamento
5. Tap on lens: consente di attivare la retroilluminazione

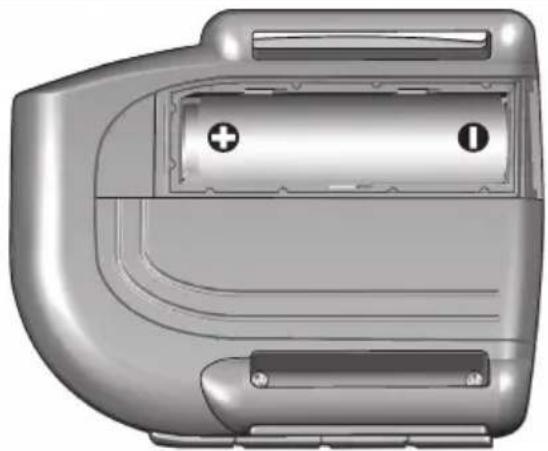

VISTA POSTERIORE – VANO BATTERIE

1. : tronometro in funzione
2. MAX: sono visualizzate la velocità e la distanza massima
3. : è visualizzata la modalità memoria
4. Kmi/h: unità di misura di distanza / velocità, riferite alle cifre mostrate immediatamente sotto
5. : indicatore della ricezione del segnale GPS
6. AVG: sono visualizzate la velocità o la distanza media
7. Kmi/h: unità di misura di distanza / velocità, riferite alle cifre mostrate immediatamente sotto
8. ⚡ / ▼ / ▼— : indicatore di pressione dei tasti. Premere MODE/-
9. AM/PM: formato orario a 12 ore
10. ▼/▼+: indicatore di pressione dei tasti. Premere LAP/+
11. ♣: tono dei tasti disattivato
12. ▼ST/SP: indicatore di pressione dei tasti. Premere
13. ▼ VIEW: indicatore di pressione dei tasti: Premere ©/VIEW
14. 📄: indicatore del livello di carica della batteria

OPERAZIONI PRELIMINARI

Tenere premuto ⏻/VIEW finché il display LCD non si accende.

NOTA Se è la prima volta che si accende il dispositivo o dopo la sostituzione delle batterie, l'unità entra automaticamente in modalità di impostazione e chiede di eseguire la configurazione iniziale. (Passare direttamente al paragrafo "Modalità di impostazione" al punto 2).

IMPORTANTE

- Ricordare di configurare il dispositivo dopo ogni sostituzione delle batterie o riavvio.

NOTA Se durante la configurazione il dispositivo rimane inattivo per 30 secondi, esso abbandona automaticamente la modalità di impostazione e passa alla visualizzazione dell'ora.

NAVIGAZIONE TRA LE OPZIONI

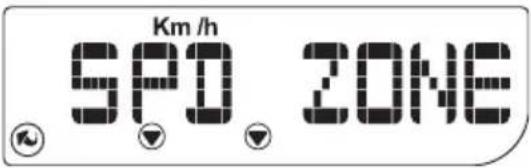

INDICATORI

Il dispositivo fornisce indicatori grafici in grado di permettere all'utente di navigare in modo semplice tra le diverse modalità di visualizzazione e di impostazione dei dati.

MODALITÀ DI VISUALIZZAZIONE DELLE INFORMAZIONI

Le modalità di visualizzazione delle informazioni sono tre. Premere MODE/- per passare da una all'altra.

MODALITÀ DI IMPOSTAZIONE

Quando viene richiesto di configurare il dispositivo dopo averlo acceso per la prima volta, apparirà la seguente schermata. Passare direttamente al punto 2.

.SET UP → .SET EX

Procedura normale di impostazione:

1. Premere ripetutamente MODE/- per selezionare 'SET UP'. Poco dopo apparirà la scritta "SET EX".
2. Premere ← per accedere alle impostazioni di allenamento.

3. Impostare l'intervallo di velocità (On/Off; limite inferiore e superiore) premendo i seguenti pulsanti:

4. MODE/- per diminuire i valori o alternare le opzioni e per tornare alla visualizzazione precedente

5. LAP /+ per aumentare i valori o alternare le opzioni
   • per confermare

6. Premere MODE/- per tornare alla visualizzazione precedente: apparirà la scritta "SET EX".

Per continuare a configurare gli altri profili:

1. Premere LAP/+ per passare alla configurazione di un altro profilo.

.SET. EX ←LAP/+ .SET. DEV

1. Successivamente, premere nel accedervi.
2. Premere LAP/+ per effettuare la selezione tra le alternative proposte nel menu impostazioni TIME / UNIT / BEEP / TOGG (vedere la tabella seguente), quindi per accedervi.

3. Premere i seguenti pulsanti:

4. MODE/- per diminuire i valori o alternare le opzioni

5. LAP /+ per aumentare i valori o alternare le opzioni
   • per confermare e uscire

6. Continuare ad impostare tutte le opzioni ripetendo la procedura dei punti 3 e 4.

sotto impstazioni	Opzioni di impostazione
TIME*	Formato calendario (giorno-mese o mese-giorno)Formato ora (12/24 ore)Differenza di fuso orario (+/- 23)
UNIT Unità di misura
BEEP On / Off
TOGG	On / Off(consente che si attivi l'alternanza automatica delle visualizzazioni durante l'allenamento)

* I dati di orario e calendario vengono ricevuti dal satellite tramite GPS.

GPS

SUGGERIMENTO Uscire all'esterno e dirigersi in uno spazio aperto per ottenere il segnale GPS di miglior qualità. Stare fermi quando il dispositivo esegue la ricerca del segnale GPS.

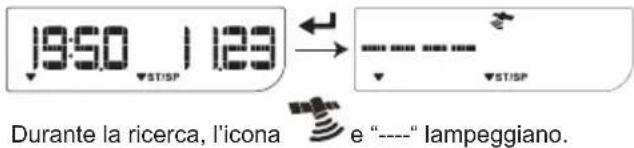

Per eseguire manualmente la ricerca del segnale GPS, premere ← quando è visualizzata l'ora o la scritta "GPS GO".

19:50 1 123 STISP Durante la ricerca, l'icona e "----" lampeggiano.

La qualità del segnale è come segue:

	Segnale eccellente
	Segnale di qualità buona
	Segnale di qualità scarsa
“Nessuna icona”	Nessun segnale

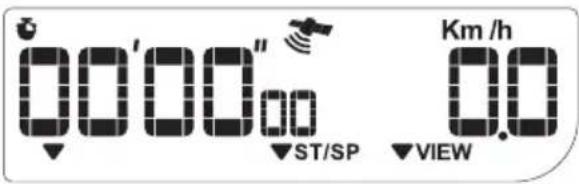

Per misurare velocità e distanza, la qualità del segnale GPS deve essere buona o ottima.

00'00" 00 ST/SP Km/h 0.0 VIEW

Se è visualizzata la scritta "NO GPS" o se la qualità del segnale è scarsa, premere nuovamente ← per forzare la ricerca di un altro segnale.

Quest'unità riceve l'ora tramite funzione GPS, che ne garantisce la precisione. Per ricevere l'ora del GPS, eseguire la ricerca di un segnale GPS ogni volta che l'unità viene accesa.

Dopo aver trovato il segnale GPS, premere per avviare la misurazione della velocità e della distanza percorsa.

Rilevazione dei giri: premere LAP/+

NOTA Durante l'allenamento è possibile visualizzare l'ora. Premere MODE/- per visualizzare l'ora.

PAUSA, RIPRESA / INTERRUZIONE

Se si necessita di una pausa durante l'allenamento, premere

Scegliere tra:

1. ripresa dell'allenamento premendo

oppure

1. interruzione dell'allenamento e salvataggio dei dati premendo MODE/-.

VISUALIZZAZIONE DELLE INFORMAZIONI

Per alternare la visualizzazione delle informazioni durante l'allenamento: premere ⏻/VIEW

SUGGERIMENTO Se la funzione di rotazione automatica dei dati visualizzati è attiva (si veda il paragrafo "Modalità di impostazione"), si alterneranno automaticamente le seguenti 2 schermate.

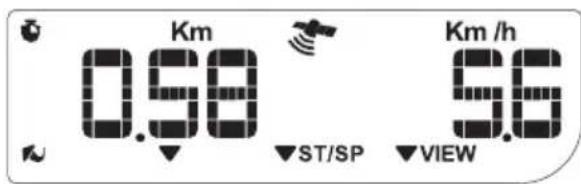

Tempo di allenamento Velocità attuale

Km 0.58 ST/SP Km /h 5.6 VIEW

Distanza percorsa Velocità attuale

MODALITÀ MEMORIA

1. Premere ripetutamente MODE/- per selezionare "MEM". Dopo 2 secondi, appariranno ora e data dell'ultima sessione di allenamento registrata oppure la scritta "NO MEM" se non sono presenti dati.

2. Premere LAP/+ per accedere alla rilevazione desiderata.

3. Premere ←: apparirà la scritta "VIEW SUM".

4. Premere LAP/+ per accedere al tipo di dati da visualizzare, "VIEW SUM" (riepilogo) o "VIEW LAP" (singolo giro), quindi premere ← per confermare la selezione.

- Per la visualizzazione dei dati di uno specifico giro ("VIEW LAP"): premere LAP/+ per selezionare il numero del giro, quindi premere ← per visualizzarlo.

1. Premere LAP/+ per alternare le varie schermate.

Dopo aver preso visione dei dati, premere MODE/- finché non viene visualizzata la scritta "VIEW SUM" o "VIEW LAP".

Ripetere la procedura dei punti 4-5 e selezionare l'altra opzione di visualizzazione dei dati memorizzati per quella rilevazione.

NOTA L'opzione di visualizzazione delle rilevazioni dei singoli giri può essere selezionata solo se i giri sono stati memorizzati per quella sessione di allenamento.

VISUALIZZAZIONE INFORMAZIONI

Riepilogo della rilevazione:

Tempo totale di allenamento
Distanza totale

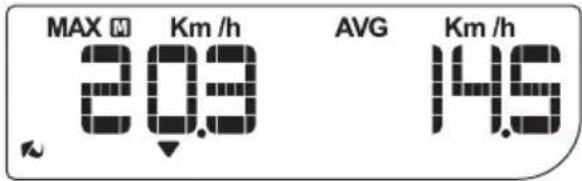

MAX M Km /h AVG Km /h 20.9 14.6

Velocità massima Velocità media

Informazioni sul singolo giro:

Tempo sul giro
Distanza

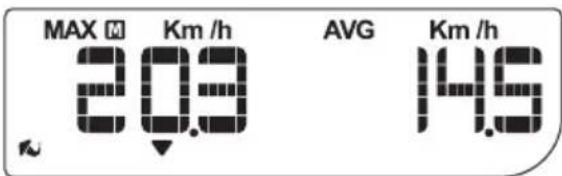

MAX M Km /h AVG Km /h 20.9 14.6

Velocità massima Velocità media

CANCELLAZIONE DELLE RILEVAZIONI

Questo dispositivo può contenere dati per un massimo di 99 giri.

Il dispositivo permette solo l'eliminazione di tutti i dati.

Eliminazione dei dati memorizzati:

1. Premere ripetutamente MODE/- per selezionare "MEM".
2. Premere ripetutamente LAP/+ finché non viene visualizzata la scritta "MEM DEL?".
3. Premere ← per confermare.

La scritta "DONE" indica che TUTTE le rilevazioni sono state cancellate.

Se quando si comincia un allenamento la memoria è piena, appare la scritta "MEM FULL", seguita da "MEM DEL?".

- Tenere premuto per eliminare tutte le rilevazioni

OPPURE

- Premere MODE/- per ignorare e per avviare un allenamento senza registrarne i dati.

RETROILLUMINAZIONE

Attivazione della retroilluminazione: toccare il quadrante.

Toccare nuovamente il quadrante o premere un pulsante qualsiasi per prolungare la retroilluminazione di 3 secondi.

NOTA La retroilluminazione non funziona quando nell'icona è indicato un solo segmento di batteria.

SOSTITUZIONE DELLA BATTERIA

Il dispositivo GP108 funziona con una batteria AA, già inserita.

Se la batteria dell'unità è in esaurimento (2 o meno segmenti rimanenti) «Sesitituire immediatamente la batteria per garantire il funzionamento continuo del GPS e delle altre funzioni.

Sostituzione della batteria:

1. Aprire la copertura del vano batterie facendola scorrere.
2. Togliere la batteria vecchia ed inserirne una nuova, facendo attenzione alle polarità indicate.
3. Riposizionare la copertura del vano batterie.

RESISTENZA ALL'ACQUA

II GP108 è impermeabile soltanto agli spruzzi.

Orario	Formato 12-24 ore con visualizzazione di ora e minuti
Velocità	0-150 km/h o mph
Distanza 0-9999 km / miglia
Conteggio massimo dei giri 99
Alimentazione	Funziona con 1 batteria di tipo UM3 (AA) da 1,5V
Temperatura di esercizio	da -10°C a 50°C (da 14 °F a 120 °F)
Temperatura di stoccaggio	da -15°C a 70°C (da 1 °F a 158 °F)

PRECAUZIONI

Per utilizzare il prodotto in modo sicuro e corretto, prima dell'uso leggere attentamente il manuale e le seguenti avvertenze:

- Per la pulizia utilizzare un panno morbido, leggermente inumidito. Non utilizzare prodotti abrasivi o corrosivi, in quanto potrebbero causare danni. Utilizzare acqua tiepida e sapone delicato per pulire accuratamente il prodotto. Non utilizzare mai i prodotti in acqua calda né riporli se bagnati.

• Non sottoporre il prodotto a forza eccessiva, urti, polvere, variazioni di temperatura o umidità. Non esporre l'unità a luce solare diretta per lunghi periodi. Un simile trattamento può portare al malfunzionamento del prodotto.
• Non manomettere i componenti interni. In questo modo si invalida la garanzia del prodotto e si possono provocare danni. L'unità non contiene componenti che possono essere riparati dall'utente.
• Non graffiare il display LCD con oggetti duri in quanto si potrebbero causare danni.
• Manipolare le batterie con attenzione.
• Togliere le batterie ogni volta che si prevede di lasciare inutilizzato il prodotto per un lungo periodo di tempo.
• Al momento della sostituzione delle batterie, utilizzare batterie nuove come indicato in questo manuale per l'utente.
• Il prodotto è uno strumento di precisione. Non tentare mai di aprirlo. Contattare il proprio rivenditore o il servizio clienti Oregon Scientific se il prodotto necessita di riparazioni.
• Non toccare il circuito elettrico esposto, poiché questo può provocare scosse elettriche.
• Controllare tutte le funzioni più importanti se il prodotto non è stato utilizzato per un lungo periodo di tempo. Controllare e pulire l'apparecchio regolarmente.
• Al momento dello smaltimento di questo prodotto e delle batterie, agire in conformità con i regolamenti locali sullo smaltimento di rifiuti similari.
• A causa di limitazioni di stampa, le immagini di questo manuale possono differire dalla realtà.

- Il contenuto di questo manuale non può essere ristampato senza l'autorizzazione del fabbricante.

NOTA Le specifiche tecniche del prodotto e il contenuto del manuale per l'utente sono soggette a modifiche senza preavviso.

NOTA Caratteristiche e accessori non disponibili in tutti i paesi. Per ulteriori informazioni, rivolgersi al proprio rivenditore.

INFORMAZIONI SU OREGON SCIENTIFIC

Per avere maggiori informazioni sui nuovi prodotti Oregon Scientific visita il nostro sito internet www.oregonscientific.it dove potrai trovare tutte le informazioni di cui hai bisogno.

DICHIARAZIONE DI CONFORMITÁ UE

Con la presente Oregon Scientific dichiara che questo prodotto (modello: GPS108) è conforme ai requisiti essenziali ed alle altre disposizioni pertinenti stabilite dalla direttiva 1999/5/CE. Una copia firmata e datata della Dichiarazione di Conformità è disponibile, su richiesta, tramite il servizio clienti della Oregon Scientific.

PAESI CONFORMI ALLA DIRETTIVA R&TTE

Tutti i Paesi UE, Svizzera

e Norvegia
