BRUKSANVISNING GP108 OREGON SCIENTIFIC

Pauzeren, hervatten / stoppen 6

Weergave 6

Geheugenmodus 6

Weergave 7

Geheugenitems wissen ....7

Schermverlichting 8

Batterij vervangen 8

Waterdicht 8

Portabel GPS-enhet för hastighet och avständ

Modell: GP108

BRUKSANVISNING

INNEHÅLL

Vy bakifrån - batteriutrymme ....3

LCD display 3

Att komma igång ....3

Pausa / återuppta stoppuret / stoppa ......6

Displayer 6

Minnesläge 6

Displayer 7

Radera data ....7

Bakgrundsbelysning 8

Batteribyte 8

Vattentålighet 8

Specifikationer 8

EU-Försäkran om överensstämmelse ......9

INTRODUKTION

Tack för att du valt den portabla GPS-enheten (GP108) från Oregon Scientific™ GP108 använder GPS-teknologi för att hitta rätt position när du tränar. Genom att regelbundet uppdatera den verkliga positionen, visar GP108 alltid den totala avverkade sträckan, aktuell hastighet liksom medel- och max-hastighet för varje träningstillfälle eller individuell sträcka.

Med en rem som andas och slimmad form, är GP108 designad för att vara portabel och vara en integrerad del i ditt träningssystem.

VIKTIGT

• Mätfunktionerna som är inbyggda i GP108 skall inte ersätta proffesionella mätinstrument eller industriella precisionsanordningar. Värden som visas av denna produkt bör endast ses som rimliga uppskattningar.
• Oregon Scientific™ hålls inte ansvariga för några förluster eller andra anspråk av tredje part som kan uppkomma av användningen av denna produkt.

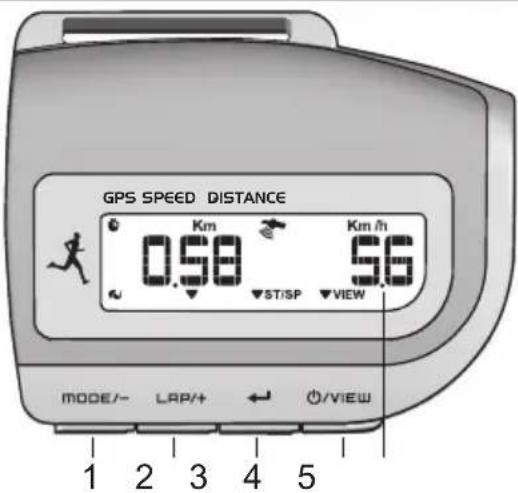

PRODUKTÖVERSIKT

FRAMIFRÁN

GPS SPEED DISTANCE 0.58 Km ST/SP VIEW 9.6 MODE/- LAP/+ /VIEW 1 2 3 4 5

1. MODE/-: växla mellan lägen; minska inställningsvärden; växla mellan inställningar; gå tillbaka till föregående visning
2. LAP/+: öka inställningsvärden; växla mellan inställningar; lagra sträcka; växla mellan visningar i minnesläge
3. : starta / stoppa stoppur; initiera / stoppa sökning efter GPS signal; bekräfta inställning
4. ⏻/VIEW: slå enheten on / off; växla mellan träningsinformation
5. Klicka på glaset: tänd bakgrundsbelysning

VY BAKIFRÅN - BATTERIUTRYMME

1. : stoppur är igång

2. MAX: maxhastighet och avständ visas

3. : mir nesläget visas

4. Km/h: enhet för avstånd / hastighet, relaterar till siffrorna som visas direkt under
5. : indikator för GPS-mottagningssignal
6. AVG: medelhastighet eller avständ visas
7. Km/h: enhet för avstånd / hastighet, relaterar till siffrorna som visas direkt under
8. / ▼ / ▼— : Tryck tangent distinkt. Tryck på MODE/-

9. AM/PM: 12 timmarsformat

10. ▼/▼+: Tryck tangent distinkt. Tryck LAP/+

11. ✗: knappton avaktiverad
12. ▼ST/SP: Tryck tangent distinkt. Tryck ←
13. ▼ VIEW: Tryck tangent distinkt: Tryck ⏻/VIEW
14. : batteriindikator

ATT KOMMA IGÅNG

Tryck och håll inne ⏻/VIEW tills LCD displayen visas.

NOTERA Om enheten aktiveras för första gången eller efter batteribyte, kommer den automatiskt att gå in i inställningsläge och uppmana dig att göra inställningar. (Gå direkt till "Inställningsläge", steg 2).

VIKTIGT

- Kom ihåg att ställa in enheten efter batteribyte eller återställning.

NOTERA Om enheten ej aktiveras inom 30s under inställning, kommer den automatiskt att gå ur inställningsläget och visa tid.

NAVIGERA RUNT I MENYERNA

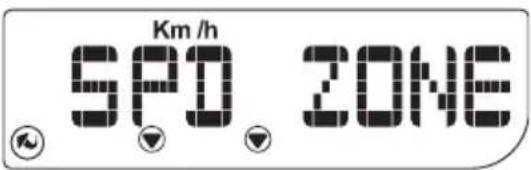

TRYCK TANGENT

Enheten har försetts med anvisningar för att leda dig genom inställningar och visningar.

Km/h SPD. ZONE

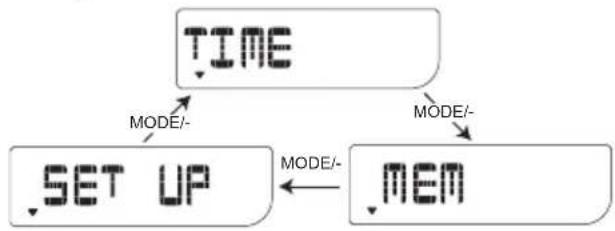

LÄGEN

Det finns 3 lägen. Tryck MODE/- för att växla mellan de olika lägena.

INSTÄLLNINGSLÄGE

När du blir uppmanad att ställa in enheten första gången, visas bilden nedan. (Gå direkt till steg 2).

.SET UP → .SET EX

För normal inställningsprocedur:

1. Tryck MODE/- upprepade gånger för att välja "SET UP". "SET EX" kommer att visas strax efter.
2. Tryck ← för att slå in träningsinställningar.

3. Ställ in hastighetszon (On/Off, nedre och övre gräns för hastighetszon) genom att trycka följande knappar:

4. MODE/- för att minska värde eller växla funktioner; gå tillbaka till föregående display

5. LAP/+ för att öka värde eller växla funktioner

6. för att bekräfta

7. Tryck MODE/- för att återgå till föregående display, "SET EX" skärmen visas.

Fortsätta ställa in andra profiler:

1. Tryck LAP/+ för att växla till en annan profilinställning.

1. Tryck sedan för att bekräfta.

2. Tryck LAP/+ för att välja mellan dessa underinställningar: TIME / UNIT / BEEP / TOGG (se tabellen nedan), sedan för att bekräfta.

3. Tryck på följande knappar:

4. MODE/- för att minska värde eller växla funktioner

5. LAP/+ för att öka värde eller växla funktioner
   • för att bekräfta och avsluta

6. Upprepa steg 3-4 för varje inställning.

under-inställningar inställningar
TID*	datumformat (månad-dag eller dag-månad)12 / 24 timmarsformatOffset för tidszon (+/- 23)
ENHET Mätenhet
PIP On / Off
VÄXLA	On / Off(aktivera displayen att autoväxla under träning)

* Tidsdata tas emot av GPS-satellit.

GPS

TIPS Gå utomhus till en öppen plats för bäst GPS-signal kvalitet. Stå stilla när enheten söker efter GPS-signal.

För att manuellt söka efter GPS-signalen, tryck för tid eller "GPS GO" visas.

19:50 1 123 ▼ST/SP ← .......... ▼ST/SP

och "----"kommer att blinka under sökning.

Signalkvaliteten är som följer:

	Utmärkt signalkvalitet
	Bra signalkvalitet
	Dålig signalkvalitet
"Ingen ikon" Ingen signal

GPS signalkvaliteten måste vara utmärkt eller bra för att hastighet och avständ skall kunna mätas.

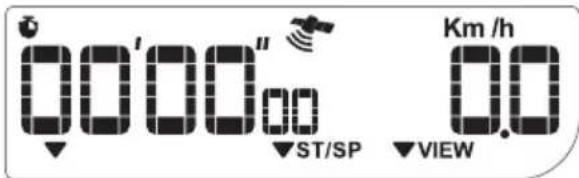

00'00" 00 ST/SP Km /h 0.0 VIEW

Om "NO GPS" visas eller signalkvaliteten är dålig tryck igen för att göra en ny signalsökning.

Denna enhet tar emot tiden från GPS-satellit vilket säkerställer noggrannheten. Söker efter en GPS-signal varje gång enheten startas för att ta emot GPS-tid.

BÖRJA TRÄNA

Så snart GPS har hittats, tryck för att starta mätning av hastighet och avverkad sträcka.

För att mäta sträckor: tryck LAP/+

TIPS Du kan se tiden under träning. Tryck MODE/- för att se tiden.

PAUSA / ÀTERUPPTA STOPPURET / STOPPA

Om du behöver ta en paus under träning, tryck

Välj att antingen:

1. återuppta träningen genom att trycka eller
2. stoppa träning och spara data genom att trycka MODE/

DISPLAYER

Att växla mellan displaylägen under träning: tryck ⏻/VIEW.

TIPS Om växlingsfunktionen har aktiverats (se sektion "Inställningsläge"), kommer nedanstående 2 lägen att automatiskt växla.

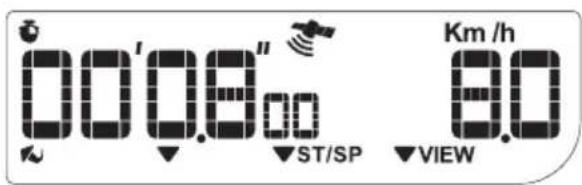

00'00.8" 00 ST/SP Km /h 8.0 VIEW

Träningstid Aktuell hastighet

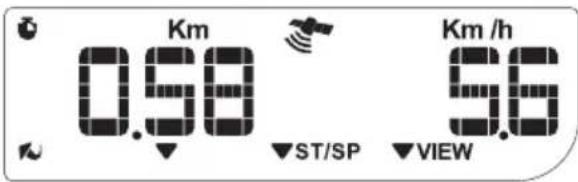

Km 0.58 ST/SP Km /h 96 VIEW

Avverkad sträcka Aktuell hastighet

MINNESLÄGE

1. Tryck MODE/- upprepade gånger för att välja "MEM". Efter 2 sekunder, visar displayen tid och datum för den senaste träning som är gjord eller "NO MEM" om det inte finns någon datainformation.
2. Tryck LAP/+ för att välja önskad datainformation.
3. Tryck ←, "VIEW SUM" visas.
4. Tryck LAP/+ för att välja vilken typ av data som skall visas, "VIEW SUM (Summering) eller "VIEW LAP" (individuellt varv), tryck sedan för att bekräfta val.

- Extra steg för "VIEW LAP" – tryck LAP/+ för att välja sträcknummer och sedan för att visa.

1. Tryck LAP/+ för att bläddra genom displayvisningarna.

After visning, tryck MODE/- tills "VIEW SUM" eller "VIEW LAP" visas.

Upprepa steg 4-5 för att välja den andra minnes-funktionen för den inspelningen.

NOTERA Funktion för visning av individuella varvtider kan endast väljas om varvtider har tagits för just den träningen.

DISPLAYER

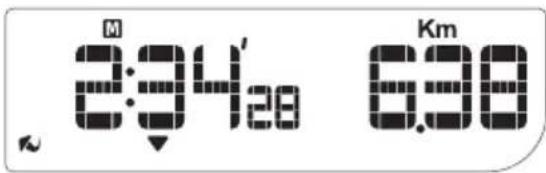

Summering av data:

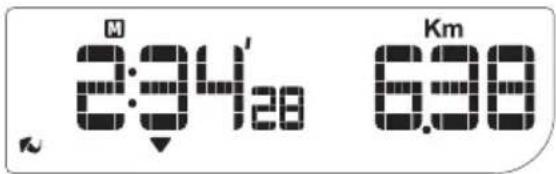

M 2:34'28 Km 6.98

Total träningstid Total sträcka

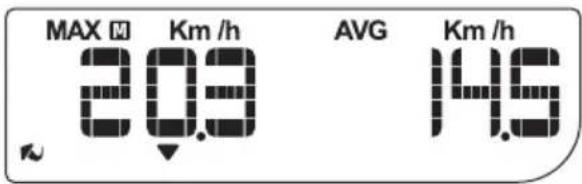

MAX M Km /h AVG Km /h 20.3 14.6

Max hastighet Medelhastighet

Individuell sträckinformation:

M 8:34'28 Km 6.98

Sträcktid Avständ

MAX M Km /h AVG Km /h 20.9 14.6

Max hastighet Medelhastighet

RADERA DATA

Denna klocka kan lagra data för upp till 99 sträckor.

Enheten tilläter endast att all data raderas.

För att radera minne:

1. Tryck MODE/- upprepade gånger för att välja "MEM".
2. Tryck LAP/+ upprepade gånger tills "MEM DEL?" visas.
3. Tryck ← för att bekräfta.

DONE indikerar att data raderats.

När du startar en träning och minnet är fullt, visas "MEM FULL", följt av "MEM DEL?".

- Tryck ← för att radera all data

ELLER

- Tryck MODE/- för att ignorera och starta en träning utan att lagra data.

BAKGRUNDSBELYSNING

Att aktivera bakgrundsbelysning: tap on lens.

Tap on lens igen eller tryck på valfri tangent för att aktivera bakgrundsbelysningen i ytterligare 3 sekunder.

NOTERA Bakgrundsbelysningen fungerar inte när det bara återstår 1 segment i denna ikon CD

BATTERIBYTE

GP108 använder 1 x AA-batteri, som redan är installerat.

Om batterikapaciteten för enheten är låg (2 eller färre återstående segment) 📄, byt genast batteriet för att säkerställa kontinuerlig användning av GPS och andra funktioner.

För att byta batteri:

1. Ta bort batteriluckan.
2. Plocka ur det gamla batteriet och sätt i ett nytt.
3. Stäng batteriluckan.

VATTENTÅLIGHET

GP108 är endast stänkskyddad.

SPECIFICATIONER

Realtidsklocka	12/24 timformat med timme, minut
Hastighet 0-150 km/h
Avständ	0 -9 999 km
Max antal sträckor 99
Drift 1x UM3 (AA) 1.5V batteri
Arbetstemperatur	-10 °C till 50 °C(14 °F till 120 °F)
Förvaringstemperatur	-15°C till 70 °C(1 °F till 158 °F)

FÖRSIKTIGHETSÅTGÄRDER

För att vara säker på att du använder din produkt säkert och korrekt, bör du läsa följande information samt den kompletta bruksanvisningen innan du använder produkten:

• Använd en mjuk, lätt fuktad trasa. Använd inte repande eller frätande rengöringsmedel då dessa kan orsaka skada. Rengör produkten noggrant efter varje träningstillfälle. Använd aldrig produkterna i hett vatten och förvara dem inte fuktiga.
• Utsätt inte produkten för extrema krafter, stötar, damm eller kraftiga variationer i temperatur eller luftfuktighet. Utsätt inte produkten för direkt solljus under längre perioder. Sådan behandling kan orsaka tekniska fel.
• Mixtra inte med interna komponenter. Om det händer upphör garantin på produkten och kan dessutom orsaka skada. Produkten innehåller inga reparerbara delar.

• Använd inget hårt material mot displayen eftersom det kan skada ytan.

• Försiktighetsåtgärder vid handhavande av alla batterityper.

• Plocka ur batterierna om produkten skall förvaras under en längre period.
• Använd endast nya batterier enligt specifikationerna i denna bruksanvisning.
• Produkten är ett precisioninstrument. Försök aldrig att plocka isär produkten. Kontakta återförsäljaren eller ditt närmaste servicekontor om din produkt behöver service.
• Vidrör inte under några omständigheter blottade elektroniska kretsar på produkten, eftersom det finns risk för elektriska stötar.
• Kontrollera alla huvudfunktioner om produkten har varit oanvänd under en längre tid. Utför regelbundet provning och rengöring av produkten. Få din klocka servad av ett auktoriserat servicecenter årligen.
• Förbrukad produkt måste sorteras som specialavfall på avsedd miljöstation och får inte slängas som vanligt restavfall.
• Av trycktekniska skäl, kan displaybilderna i denna manual skilja sig från dem i verkligheten.
• Innehållet i denna manual får ej kopieras utan tillverkarens medgivande.

NOTERA De tekniska specifikationerna och innehållet i denna manual kan komma att ändras utan vidare upplysning.

NOTERA Egenskaper och tillbehör kan skilja mellan olika länder. För mer information, kontakta ditt lokala inköpsställe.

OM OREGON SCIENTIFIC

Besök vår hemsida (www.oregonscientific.se) för att se mer av våra produkter såsom digitalkameror; MP3 spelare; projektionsklockor; hälsoprodukter; väderstationer; DECT-telefoner och konferenstelefoner. Hemsidan innehåller också information för våra kunder i de fall ni behöver ta kontakt med oss eller behöver ladda ner information.

Vi hoppas du hittar all information du behöver på vår hemsida och om du vill komma i kontakt med Oregon Scientific kundkontakt besöker du vår lokala hemsida www.oregonscientific.se eller www.oregonscientific.com för att finna telefonnummer till respektive supportavdelning

EU-FÖRSÄKRAN OM ÖVERENSSTÄMMELSE

Härmed intygar Oregon Scientific att denna Portabel GPS-enhet för hastighet och avständ (modell: GP108) står i överensstämmelse med de väsentliga egenskapskrav och övriga relevanta bestämmelser som framgår av direktiv 1999/5/EG. En signerad kopia av "DECLARATION OF CONFORMITY" kan erhållas vid hänvändelse till OREGON SCIENTIFIC servicecenter.

LÄNDER SOM OMFATTAS AV RTTE-DIREKTIVET

Alla länder inom EU, Schweiz

och Norge
