MANUALE UTENTE SE336 OREGON SCIENTIFIC

DURANTE EL EJERCICIO

Avvio dell'orologio (la prima volta) 2

Navigazione tra le opzioni 3

Indicatori dei comandi 3

Blocco automatico dei tasti. 3

Modalità 3

Configurazione del profilo utente 3

Livello di allenamento 4

Modalità impostazioni 4

Come indossare la fascia toracica 5

Segnale di trasmissione 6

Inizio dell'allenamento 8

Registrazione delle rilevazioni 8

Pausa, ripresa / interruzione 9

Capire le visualizzazioni 10

Condizioni normali 10

Durante I'allenamento 10

Avvisi 10

Capire la frequenza cardiaca 11

Zone della frequenza cardiaca e allenamento 11

Memoria 12

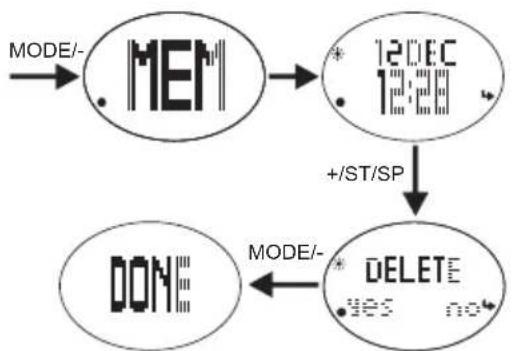

Cancellazione delle rilevazioni 13

Altre operazioni e impostazioni 13

Attivazione della retroilluminazione 13

Attivazione / disattivazione del segnale acustico 13

Sostituzione della batteria 14

Resistenza all'acqua 14

Specifiche tecniche 15

Precauzioni 15

Informazioni su Oregon Scientific. 16

Dichiarazione di conformità UE 16

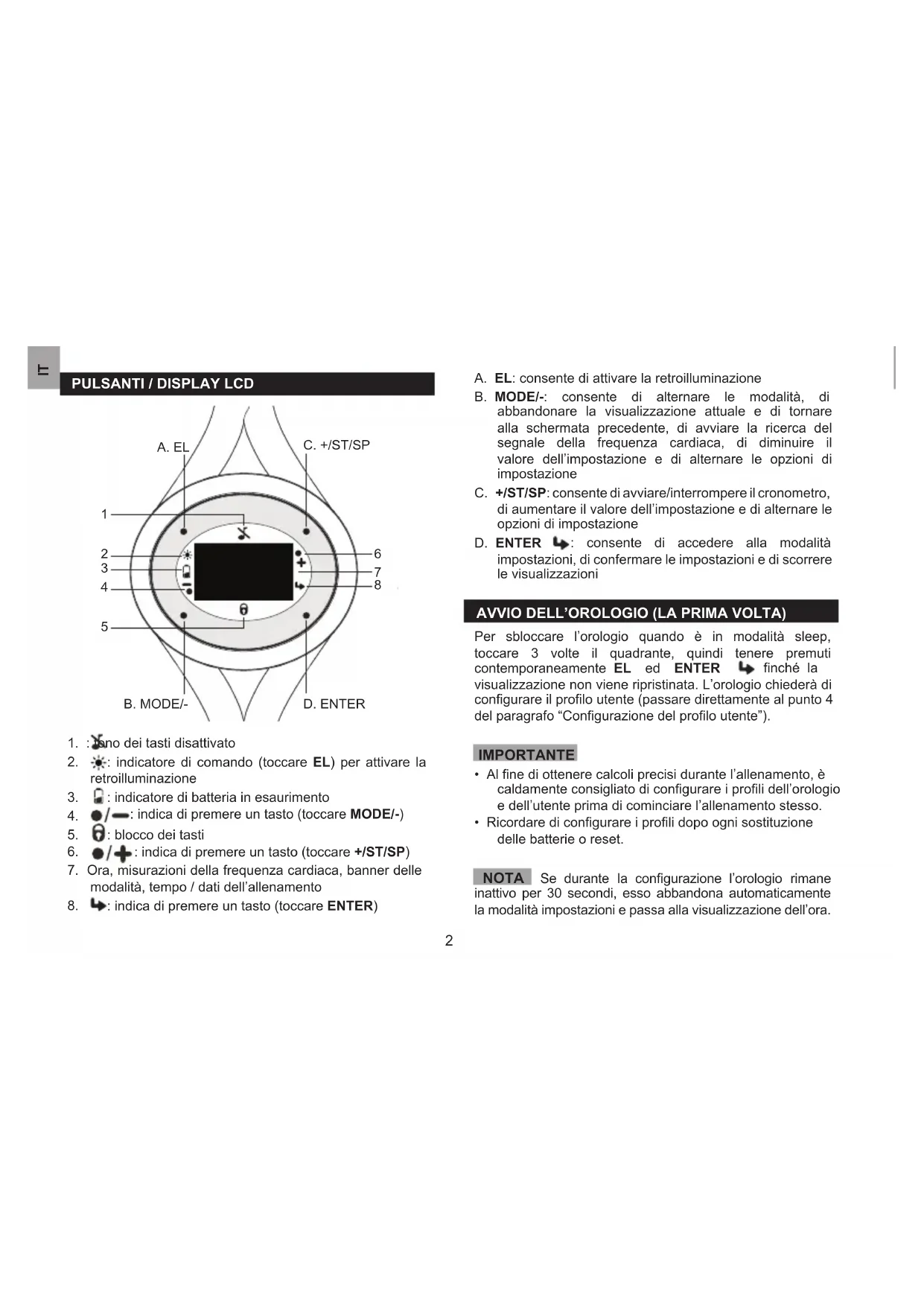

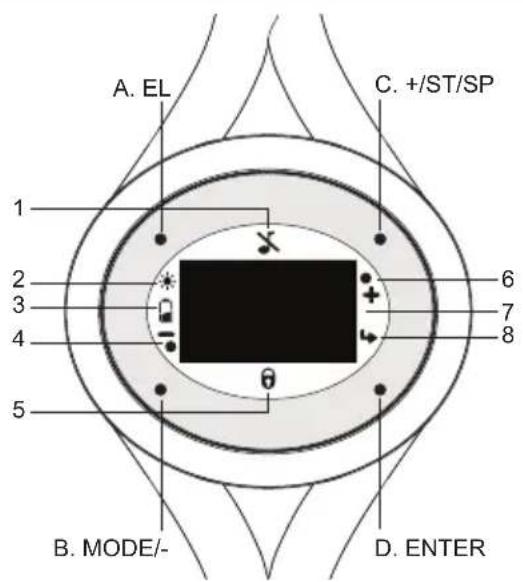

PULSANTI / DISPLAY LCD

1. : nono dei tasti disattivato
2. : indicatore di comando (toccare EL) per attivare la retroilluminazione
3. :indicatore di batteria in esaurimento
4. / - : indica di premere un tasto (toccare MODE/-)
5. :blocco dei tasti
6. : indica di premere un tasting (toccare +/ST/SP)
7. Ora, misurazioni della frequenza cardiaca, banner delle modalità, tempo / dati dell'allenamento
8. : indica di premere un tasto (toccare ENTER)

A. EL: consente di attivare la retroilluminazione
B. MODE:/: consente di alternare le modalità, di abbandonare la visualizzazione attuale e di tornare alla schermata precedente, di avviare la ricerca del segnale della frequenza cardiaca, di diminuire il valore dell'impostazione e di alternare le opzioni di impostazione
C. +/ST/SP: consente di avviare/interrompere il cronometro, di augmentare il valore dell'impostazione e di alternare le opzioni di impostazione
D. ENTER: consente di accedere alla modalità impostazioni, di confermare le impostazioni e di scorrere le visualizzazioni

AVVIO DELL'OROLOGIO (LA PRIMA VOLTA)

Per sbloccare l'orologio quando è in modalità sleep, toccare 3 volte il quadrante, quando tenere premuti contemporaneamente EL ed ENTER finché la visualizzazione non viene ripristinata. L'orologio chiederà configurare il profilo utente (passare direttamente al punto 4 del paragrafo "Configurazione del profilo utente").

IMPORTANT

• Al fine di ottenere calcoli precisi durante l'allenamento, è caldamente consigliato di configurare i profili dell'orologio e dell'utente prima di cominciare l'allenamento stesso.
• Ricordare di configurare i profili dopo agli sostituzione delle batterie o reset.

NOTA Se durante la configurazione l'orologio rimane inattivo per 30 secondi,esso abbandona automaticamente la modalità impostazioni e passa alla visualizzazione dell'ora.

NAVIGAZIONE TOUCH

Questo orologio si avvale della technologia TOUCH screen, quindi non ci sono scomodi pulsanti. Per alternare le funzioni, appoggiare il dito su un cerchio (ogni cerchio ha una funzione diversa).

INDICATORI DEI COMANDI

Gli indicatori
integrati dei comandi garantiscono all'utente un'esperienza intuitiva, guidandolo tra impostazioni visualizzazioni.

BLOCCO AUTOMATICO DEI TASTI

Dal momento che l'orologio si attiva toccandolo, per evitare la pressione occidentale dei tastiesso si blocca automaticamente quando rimane inattivo. Per sbloccarlo è sufficiente toccare qualsiasi punto del quadrante.

MODALITA

Le modalità sono quattro. Toccare MODE/- per scorrere le diverse modalità.

MODALITA BANNER	VISUALIZAZIONE PRINCIPALE
Ora (visualizzazione predefinita)	TIME: H1738

Allenamento

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Memoria

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Impostazione

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ; . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ? . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . > . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . - . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ; . . ? . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ? . . ? . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . - 12000 - 12000 - 12000 - 12000 - 12000 - 12000 - 12000 - 12000 - 12000 - 12000 - 12000 - 12000 - 12000 - 1 - 1 - 1 - 1 - 1 - 1 - 1 - 1 - 1 - 1 - 1 - 1 - 1 - 1 - 1 - 1 - 1 - 1 - 1 - 1 - 1 - 1 - 1 - 1 - 1 - 2 - 2 - 2 - 2 - 2 - 2 - 2 - 2 - 2 - 2 - 2 - 2 - 2 - 2 - 2 - 2 - 2 - 2 - 2 - 2 - 2 - 2 - 2 - 2 - 2 - 3 - 3 - 3 - 3 - 3 - 3 - 3 - 3 - 3 - 3 - 3 - 3 - 3 - 3 - 3 - 3 - 3 - 3 - 3 - 3 - 3 - 3 - 3 - 3 - 3 - 4 - 4 - 4 - 4 - 4 - 4 - 4 - 4 - 4 - 4 - 4 - 4 - 4 - 4 - 4 - 4 - 4 - 4 - 4 - 4 - 4 - 4 - 4 - 4 - 4 - 5 - 5 - 5 - 5 - 5 - 5 - 5 - 5 - 5 - 5 - 5 - 5 - 5 - 5 - 5 - 5 - 5 - 5 - 5 - 5 - 5 - 5 - 5 - 5 - 5 - 6 - 6 - 6 - 6 - 6 - 6 - 6 - 6 - 6 - 6 - 6 - 6 - 6 - 6 - 6 - 6 - 6 - 6 - 6 - 6 - 6 - 6 - 6 - 6 - 6 - 7 - 7 - 7 - 7 - 7 - 7 - 7 - 7 - 7 - 7 - 7 - 7 - 7 - 7 - 7 - 7 - 7 - 7 - 7 - 7 - 7 - 7 - 7 - 7 - 7 - 8 - 8 - 8 - 8 - 8 - 8 - 8 - 8 - 8 - 8 - 8 - 8 - 8 - 8 - 8 - 8 - 8 - 8 - 8 - 8 - 8 - 8 - 8 - 8 - 8 - 9 - 9 - 9 - 9 - 9 - 9 - 9 - 9 - 9 - 9 - 9 - 9 - 9 - 9 - 9 - 9 - 9 - 9 - 9 - 9 - 9 - 9 - 9 - 9 - 9 - 8 - 8 - 8 - 8 - 8 - 8 - 8 - 8 - 8 - 8 - 8 - 8 - 8 - 8 - 8 - 8 - 8 - 8 - 8 - 8 - 8 - 8 - 8 - 8 - 5 - 5 - 5 - 5 - 5 - 5 - 5 - 5 - 5 - 5 - 5 - 5 - 5 - 5 - 5 - 5 - 5 - 5 - 5 - 5 - 5 - 5 - 5 - 5 - 8 - 8 - 8 - 8 - 8 - 8 - 8 - 8 - 8 - 8 - 8 - 8 - 8 - 8 - 8 - 8 - 8 - 8 - 8 - 8 - 8 - 8 - 8 - 8 - 4 - 4 - 4 - 4 - 4 - 4 - 4 - 4 - 4 - 4 - 4 - 4 - 4 - 4 - 4 - 4 - 4 - 4 - 4 - 4 - 4 - 4 - 4 - 4 - 8 - 8 - 8 - 8 - 8 - 8 - 8 - 8 - 8 - 8 - 8 - 8 - 8 - 8 - 8 - 8 - 8 - 8 - 8 - 8 - 8 - 8 - 8 - 8 - 2 - 2 - 2 - 2 - 2 - 2 - 2 - 2 - 2 - 2 - 2 - 2 - 2 - 2 - 2 - 2 - 2 - 2 - 2 - 2 - 2 - 2 - 2 - 2 - 8 - 8 - 8 - 8 - 8 - 8 - 8 - 8 - 8 - 8 - 8 - 8 - 8 - 8 - 8 - 8 - 8 - 8 - 8 - 8 - 8 - 8 - 8 - 8 - 3 - 3 - 3 - 3 - 3 - 3 - 3 - 3 - 3 - 3 - 3 - 3 - 3 - 3 - 3 - 3 - 3 - 3 - 3 - 3 - 3 - 3 - 3 - 3 - 8 - 8 - 8 - 8 - 8 - 8 - 8 - 8 - 8 - 8 - 8 - 8 - 8 - 8 - 8 - 8 - 8 - 8 - 8 - 8 - 8 - 8 - 8 - 8 - 6 - 6 - 6 - 6 - 6 - 6 - 6 - 6 - 6 - 6 - 6 - 6 - 6 - 6 - 6 - 6 - 6 - 6 - 6 - 6 - 6 - 6 - 6 - 6 - 8 - 8 - 8 - 8 - 8 - 8 - 8 - 8 - 8 - 8 - 8 - 8 - 8 - 8 - 8 - 8 - 8 - 8 - 8 - 8 - 8 - 8 - 8 - 8 - 10 - 10 - 10 - 10 - 10 - 10 - 10 - 10 - 10 - 10 - 10 - 10 - 10 - 10 - 10 - 10 - 10 - 10 - 10 - 10 - 11 - 11 - 11 - 11 - 11 - 11 - 11 - 11 - 11 - 11 - 11 - 11 - 11 - 11 - 11 - 11 - 11 - 11 - 11 - 11 - 12 - 12 - 12 - 12 - 12 - 12 - 12 - 12 - 12 - 12 - 12 - 12 - 12 - 12 - 12 - 12 - 12 - 12 - 12 - 12 - 13 - 13 - 13 - 13 - 13 - 13 - 13 - 13 - 13 - 13 - 13 - 13 - 13 - 13 - 13 - 13 - 13 - 13 - 13 - 13 - 14 - 14 - 14 - 14 - 14 - 14 - 14 - 14 - 14 - 14 - 14 - 14 - 14 - 14 - 14 - 14 - 14 - 14 - 14 - 14 - 15 - 15 - 15 - 15 - 15 - 15 - 15 - 15 - 15 - 15 - 15 - 15 - 15 - 15 - 15 - 15 - 15 - 15 - 15 - 15 - 16 - 16 - 16 - 16 - 16 - 16 - 16 - 16 - 16 - 16 - 16 - 16 - 16 - 16 - 16 - 16 - 16 - 16 - 16 - 16 - 17 - 17 - 17 - 17 - 17 - 17 - 17 - 17 - 17 - 17 - 17 - 17 - 17 - 17 - 17 - 17 - 17 - 17 - 17 - 17 - 18 - 18 - 18 - 18 - 18 - 18 - 18 - 18 - 18 - 18 - 18 - 18 - 18 - 18 - 18 - 18 - 18 - 18 - 18 - 18 - 19 - 19 - 19 - 19 - 19 - 19 - 19 - 19 - 19 - 19 - 19 - 19 - 19 - 19 - 19 - 19 - 19 - 19 - 19 - 19 - 18 - 18 - 18 - 18 - 18 - 18 - 18 - 18 - 18 - 18 - 18 - 18 - 18 - 18 - 18 - 18 - 18 - 18 - 18 - 15 - 15 - 15 - 15 - 15 - 15 - 15 - 15 - 15 - 15 - 15 - 15 - 15 - 15 - 15 - 15 - 15 - 15 - 15 - 18 - 18 - 18 - 18 - 18 - 18 - 18 - 18 - 18 - 18 - 18 - 18 - 18 - 18 - 18 - 18 - 18 - 18 - 18 - 16 - 16 - 16 - 16 - 16 - 16 - 16 - 16 - 16 - 16 - 16 - 16 - 16 - 16 - 16 - 16 - 16 - 16 - 16 - 18 - 18 - 18 - 18 - 18 - 18 - 18 - 18 - 18 - 18 - 18 - 18 - 18 - 18 - 18 - 18 - 18 - 18 - 18 - 17 - 17 - 17 - 17 - 17 - 17 - 17 - 17 - 17 - 17 - 17 - 17 - 17 - 17 - 17 - 17 - 17 - 17 - 17 - 16 - 16 - 16 - 16 - 16 - 16 - 16 - 16 - 16 - 16 - 16 - 16 - 16 - 16 - 16 - 16 - 16 - 16 - 16 - 15 - 15 - 15 - 15 - 15 - 15 - 15 - 15 - 15 - 15 - 15 - 15 - 15 - 15 - 15 - 15 - 15 - 15 - 15 - 17 - 17 - 17 - 17 - 17 - 17 - 17 - 17 - 17 - 17 - 17 - 17 - 17 - 17 - 17 - 17 - 17 - 17 - 17 - 15 - 15 - 15 - 15 - 15 - 15 - 15 - 15 - 15 - 15 - 15 - 15 - 15 - 15 - 15 - 15 - 15 - 15 - 15 - 14 - 14 - 14 - 14 - 14 - 14 - 14 - 14 - 14 - 14 - 14 - 14 - 14 - 14 - 14 - 14 - 14 - 14 - 14 - 16 - 16 - 16 - 16 - 16 - 16 - 16 - 16 - 16 - 16 - 16 - 16 - 16 - 16 - 16 - 16 - 16 - 16 - 16 - 14 - 14 - 14 - 14 - 14 - 14 - 14 - 14 - 14 - 14 - 14 - 14 - 14 - 14 - 14 - 14 - 14 - 14 - 14 - 18 - 18 - 18 - 18 - 18 - 18 - 18 - 18 - 18 - 18 - 18 - 18 - 18 - 18 - 18 - 18 - 18 - 18 - 18 - 14 - 14 - 14 - 14 - 14 - 14 - 14 - 14 - 14 - 14 - 14 - 14 - 14 - 14 - 14 - 14 - 14 - 14 - 14 - 12 - 12 - 12 - 12 - 12 - 12 - 12 - 12 - 12 - 12 - 12 - 12 - 12 - 12 - 12 - 12 - 12 - 12 - 12 - 16 - 16 - 16 - 16 - 16 - 16 - 16 - 16 - 16 - 16 - 16 - 16 - 16 - 16 - 16 - 16 - 16 - 16 - 16 - 12 - 12 - 12 - 12 - 12 - 12 - 12 - 12 - 12 - 12 - 12 - 12 - 12 - 12 - 12 - 12 - 12 - 12 - 12 - 15 - 15 - 15 - 15 - 15 - 15 - 15 - 15 - 15 - 15 - 15 - 15 - 15 - 15 - 15 - 15 - 15 - 15 - 15 - 12 - 12 - 12 - 12 - 12 - 12 - 12 - 12 - 12 - 12 - 12 - 12 - 12 - 12 - 12 - 12 - 12 - 12 - 12 - 18 - 18 - 18 - 18 - 18 - 18 - 18 - 18 - 18 - 18 - 18 - 18 - 18 - 18 - 18 - 18 - 18 - 18 - 18 - 12 - 12 - 12 - 12 - 12 - 12 - 12 - 12 - 12 - 12 - 12 - 12 - 12 - 12 - 12 - 12 - 12 - 12 - 12 - 14 - 14 - 14 - 14 - 14 - 14 - 14 - 14 - 14 - 14 - 14 - 14 - 14 - 14 - 14 - 14 - 14 - 14 - 14 - 17 - 17 - 17 - 17 - 17 - 17 - 17 - 17 - 17 - 17 - 17 - 17 - 17 - 17 - 17 - 17 - 17 - 17 - 17 - 12 - 12 - 12 - 12 - 12 - 12 - 12 - 12 - 12 - 12 - 12 - 12 - 12 - 12 - 12 - 12 - 12 - 12 - 12 - 17 - 17 - 17 - 17 - 17 - 17 - 17 - 17 - 17 - 17 - 17 - 17 - 17 - 17 - 17 - 17 - 17 - 17 - 17 - 19 - 19 - 19 - 19 - 19 - 19 - 19 - 19 - 19 - 19 - 19 - 19 - 19 - 19 - 19 - 19

CONFIGURAzione DEL PROFILO UTENTE

Dopo averlo acceso per la prima volta, l'orologio chiederà di impostare il profilo utente. Passare direttamente al punto 4.

Procedura normale di impostazione:

1. Toccare ripeturamente MODE/- per selezionare "SET", pouco später apparirà la scritta "TIME".
2. Toccare ripetutamente + / ST / SP per acceder e a "USER".
3. Per accedere alle opzioni di configurazione del profilo utente, toccare ENTER.
4. Configurare il profilo utente nel seguente ordine: sesso, età, unità di misura del peso, peso, unità di misura dell'altezza, altezza, livello di allenamento, toccante i seguent:

+ST/SP per aumentare il valore o alternare le opzioni

• MODE/- per diminuire il valore o alternare le opzioni
  ENTER per confermare

La scritta "DONE" ("terminato") indica che è stata completata la configurazione del profilo utente. La scritta appeare solo quando si configura l'orologio per la prima volta o dopo la sostituzione delle batterie.

Il livello di allenamento è basato sull'autovalutazione del proprio stato di forma (a seconda della quantità di allenamento che si svolge regolaremente).

LIVELLO DI ALLENAMENTO	DESCRIZIONE
BEG	Principiante - Generalmente non si praticano attività sportive.
INT	Intermedio - Si fa una modesta attività fisica (come golf, equitazione, ping pong, bowling, sollevamento pesi o ginnastica) due o tre volte la settimana per un'ora complessiva alla settimana.
ATH	Atleta - Si pratiche attivamente o regolarmente un pesante esercizio fisico (come corsa, jogging, nuoto, ciclismo) o un impregnativo esercizio aerobico (come tennis, pallacanestro o pallamano).

NOTA É necessario insere il livello diallenamento per calcolare le calorie bruciate.

SUGGERIMENTO L'orologio genera calcoli in base ai dati inserti perindicarele calorieeigrassi bruciati e il periododi allenamento all'intensità scelta (fascia della zona target della frequenza cardiaca)peraiutare l'utenteamonitorare i suoi progressi nel corso del tempo.A mano a mano che si fanno progressi,aggiornare il peso e il livello di allenamento per permettere all'orologio di dare un quadro aggiornato della propria condizione fisica.

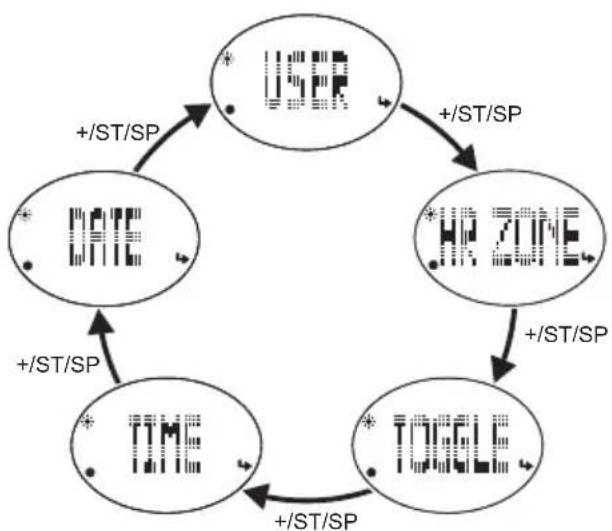

MODALITA IMPOSTAZIONI

Dopo aver configurato il profilo utente, apparirà la schermata "USER" qui sotto. É possible proseguire con le altre impostazioni toccante ripetutamente +/-ST/SP (si veda il seguente punto 2).

Tuttavia, se il profilo utente è stato configurato per la primaolta o dopo la sostituzione delle batterie, l'orologio torna automaticamente alla visualizzazione predefinita dell'ora. Cominciare dal punto 1.

1. Toccare ripeturamente MODE/- per selezionare "SET"; pouco(afterapariralscrittatIME".
2. Toccare +/ST/SP per alternare le impostazioni.

1. Per accedere alle impostazioni individuali, toccare ENTER
2. Cominciare a impostare l'opzione selezionata toccante i seguenti:

+ST/SP per aumentare il valore o alternare le opzioni
- MODE/- per diminuire il valore o alternare le opzioni
ENTER per confermare

1. Ripetere i passaggi 2-4 per tutte le impostazioni.

Impostazioni	Opzioni di impostazione (Toccare +/- ST/SP o MODE/- e ENTER per confermare)
ORA	Formato oraOra / minuti
DATA	Formato di visualizzazione (giorno-mese o mese-giorno)AnnoMeseGiorno
UTENTE	SessoEtàUnità di misura del pesoPesoUnità di misura dell'altezzaAltezzaLivello di attività
ZONA DELLA FREQ.CARDIACA	On / OffFascia della zona di freq. cardiaca*
ALTERNANZA	On / Off(l Cascia che si attivi l'alternanzaautomatica delle visualizzazioni durante l'allenamento)

• Per maggiori dettagli, si veda il paragrafo di quello manuale "Capire la frequenza cardiaca".

COME INDOSSARE LA FASCIA TORACICA

Se si desidera utilisermente solo la funzione cronometro (senza registraré i dati dell'allenamento), passare direttamente al paragrafo "Inizio dell'allenamento".

Fascia toracica

La fascia toracica rileva il battito cardiaco e trasmette i dati all'orologio.

1. Inumidire i cuscinetti conduttivi sulla parte interna della fasciatoracica con poche gocce d'acqua o con del gel conduttivo per garantire l'aderenza.
2. Tenendo ferma la fascia elastica, far passare la linguetta di plastica dall'occhiello della fascia toracica. Girarla leggermente e farla scattare in posizione.
3. Posizionare la fascia toracica leggermente al di fatto del torque e passare la cinghia intorno al torque. Far passare l'altra linguetta dall'alto occhiello e farla scattare in posizione.

Per assicurare un segnale accurato del battito cardiaco, regolare la cintura fino a quando la stessa siistema saldamente sotto i muscoli pettorali.

CONSIGLI

• La posizione della fascia determina la prestazione dell'orologio cardiofrequenzimetro.
• In climi freddi e asciutti, la fascia toracica può impiegare diversi minuti per funzionare correttamente. Questo è

normale e dovrebbe migliorare dopo alcuni minuti diallenamento.

NOTA Per mantenere le massime prestazioni della fascia toracica, maneggiarla con cura come descritto di seguito:

• Non avvolgere la fascia toracica in un asciugamano umido o in altri materiali umidi.
  Non conservare la fascia toracica in un ambiente caldo (50^ circa e umido (90%) circa.
• Non mettere né lavare la fascia toracica sotto acqua corrente; pulirla con un panno umido.
• Non posizionale la gomma conduttiva con la faccia superiore rivolta verso il basso o su una superficie metallica.
• Asciugare con cura la fascia toracica immediatamente après l'uso.

SEGNALE DI TRASMISSIONE

La fascia toracica di misurazione del battito cardiaco e l'orologio presentano un raggio massimo di trasmissione di altre 60 centimetri. Essi sono dotati del più avanzato sistema di codifica digitale che permette di ridurre le interferenze di segnale da parte dell'ambiente circostante, nonché di una Tecnologia analogica.

Ricerca del segnale della frequenza cardiaca:

• Toccare MODE/- per selezionare "EXE"; poco après apparirà la scritta "HR BELT", ad indicate che il sistemas è alla ricerca del segnale della fascia toracica.

NOTA Ogni volta che l'orologio entra in modalità di ricerca del segnale inviato alla fascia toracica (ricerca manuale o automatica) cercate di mantenere la distanza tra orologio e fascia entro i 10 cm.

L'orologio avvisere in merito alsystema in uso e allo stato del segnale visualizzando le seguenti icone.

Icona Descrizione
*HR BELT #ep	Ricerca del segnale (Toccare +/-ST/ SP per salute la ricerca e utilizzare unicamente la funzione cronometro)
*HR DIGITAL	È stato trovato un segnale ed è in uso il systemà digitale
*HR ANALOG	È stato trovato un segnale ed è in uso il systemà analogico
*NO HR BELT (non compaiano le icone#	Non è stato trovato alcun segnale analogico

É impossible trovare il segnale?

Per la ricerca del segnale sono necessari circa 30 secondi. Se dopo 30 secondi viene visualizzata la scritta "NO HR

BELT", significa che non è stato possibile trovare il segnale. A quello punto è possibile:

1. Toccare ENTER per utilizzato l'orologio come cronometro (senza la funzione di registrazione dell'allenamento); oppure
2. Toccare MODE/- per forzare un'altra ricerca di segnale.

Analogico digitale?

Il segnale digitale è meno sensibile alle interferenze ed è adatto in zone affollate o dove sono in uso和其他 cardiofrequenzimetri / apparecchi. É consigliabile passare alla trasmissione analogica del segnale solo se si verifica la situazione del punto 2 (si veda "Difficilità?" di seguito).

Passaggio dalsystemadigitalea quelloanalogicoe viceversa:

1. Premere il pulsante della fasciatoracica per piu di 6 secondi.
2. Toccare MODE/- per selezionare "EXE" e forzare la ricerca di un altri segnale.

Difficolta?

In caso di segnale debole o se il segnale è disturbato da interferenze ambientali, seguire le istruzioni riportate di seguito per identificare e risolverve la situazione.

1. Il segnale è debole - l'orologio indica solo "--":

2. Ridurre la distanza tra la fascia toracica per la rilevazione del battito cardiaco e l'orologio.

3. Regolare la posizione della fascia toracica.
4. Verificare che i cuscinetti di conduzione siano abbastanza inumiditi da assicurare il contatto.
5. Verificare le batterie. Se la carica è Bassa o esaurita, il raggio d'azione potrebbe essere inferiore.

6. Toccare MODE/- per selezionare "EXE" e forzare la ricerca di un altro segnale.

7. Le machine della palestra non riescono a operare con la fascia toracica e viene visualizzata l'icona digitale:

8. La maggior parte delle machine delle palestre sono compatibili con il systema analogico. Tenere premuto il pulsante sulla fascia toracica per almeno 6 secondi per passare dal systema digitale a quello analogico. Successivement, toccare MODE/ per selezionare "EXE" e forzare la ricerca di un'alto segnale.

9. Interferenza proveniente dal cardiofrequencymetro di un'altra persona - le sue rilevazioni compaiano sul proprioo orologio oppure le rilevazioni oscillano:

10. Forzare la ricerca di un altro segnale premendo il pulsante della fascia toracica, quando toccare MODE/ dell'orologio. Non tenere premuto il pulsante sulla fascia toracica, poiché quello cambia la trasmissione del segnale da digitale ad analogica.

11. Il segnale è disturbato - dopo diversi tentativi, sul display compare la scritta "NO HR BELT":

12. Vi è troppa interferenza nell'ambiente circostante perché il monitor del battito cardiaco possa funzionare. Spostarsi in una zona in cui l'orologio possa registrarare le rilevazioni della propria frequenza cardiaca.

AVVERTENZA L'interferenza di segnale dell'ambiente circostante potrebbe essere dovuta a disturbi elettromagnetic. Questi sono prodursi nei pressi di linee di corrente ad alto voltaggio, semafori, linee sopraelevate dei trasporti elettrici, autobus elettrici o tram, televisioni, computer per bici, alcune attrezzature ginniche dotate di monitor, Telefoni cellulari o nei pressi di cancelli elettrici di sicurezza. In caso di interferenze, la rilevazione del battito cardiaco potrebbe essere instabile e poco accurata.

Se si desidera ave calcoli completi (ad es. la frequenza cardiaca e le calorie / i grassi bruciati) per una sessione di allenamento, prima di cominciare, attendere quello secondo che l'orologio cerchi la fascia toracica. Per informazioni dettagliate o in caso di difficoltà, si veda il precedente paragrafo "Segnale di trasmissione".

REGISTRAZIONE DELLE RILEVAZIONI

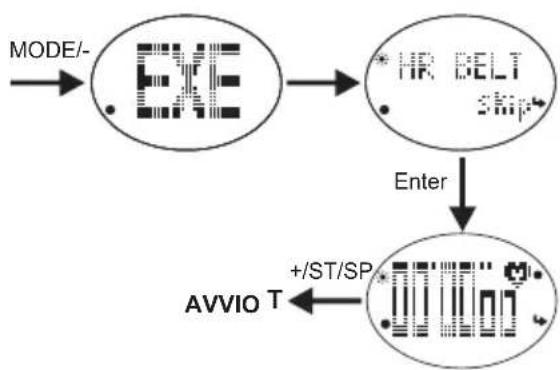

Se siutilizzasa solo la funzione cronometro:

1. Toccare MODE/ per selezionale "EXE"; poco après apparirà la scritta "HR BELT", ad indicare che ilsysteme è alla ricerca del segnale della fascia toracica.
2. Toccare ENTER per saltare la ricerca della frequenza cardiaca, quando toccare + / ST / SP per avviare il cronometro.

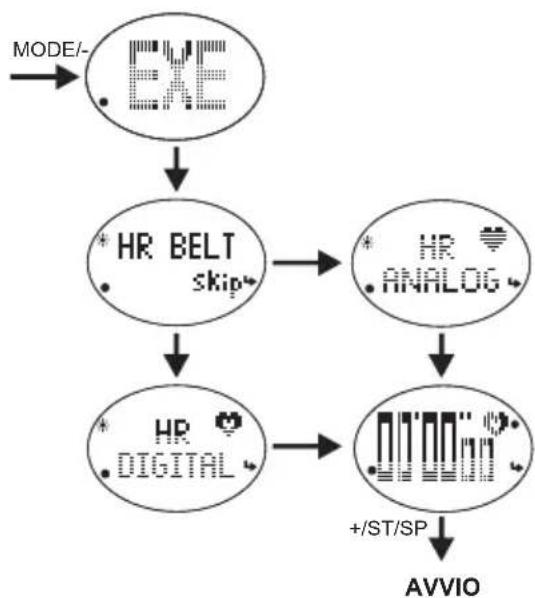

Se siutilizza la fascia toracica per ricevere e registrariedati dell'allenamento:

1. Toccare MODE/- per selezionare "EXE"; poco après apparirà la scritta "HR BELT", ad indicare che ilsystema è alla ricerca del segnale della fascia toracica. L'orologio visualizza il systema usato (analogico o digitale), quando la schermata del cronometro.
2. Lampeggerà un indicatore di lavoro circolare ad indicare di toccare +/-ST/SP per avviare il cronometro.

PAUSA, RIPRESA / INTERRUZIONE

Se si necessita di una pausa durante l'allenamento, toccare +/-ST/SP.

Quando si è pronti, toccare +/-ST/SP per riprendere l'allenamento.

Interruzione dell'allenamento e salvataggio dei dati: Toccare +/ST/SP per mettere in pausa, quando toccare MODE/-.

Nel caso di una pausa prolongata, la sessione termina e l'orologio salva automaticamente i dati.

CAPIRE LE VISUALIZAZIONI

CONDITIONI NORMALI

Per visualizzare il totale delle calorie bruciate dall'ultimo azzeramento: toccare + / ST / SP quando la schermata visualizzata è quella predefinita dell'ora.

Per alternare le visualizzazioni durante l'allenamento: toccare ENTER.

Per uscire e tornare rapidamente alla visualizzazione del cronometro in qualsiasi momento, toccare + / ST /SP

SUGGERIMENTO Se la funzione "Alternanza" è attiva (sì veda il paragrafo "Modalità impostazioni"), si alterneranno automaticamente le seguenti 5 schermate.

Tempo di allenamento

Frequenza cardiaca attuale

Calorie bruciate (kcal)

Grassi bruciati (g)

Ora

AVVISI

Quest'orologio
consente di
selezionare
una zona target
della frequenza

ABOUE ZONE!

namento. Conienza cardiaca e il proprio statòe o se inveceio invia avvisi

Per informazioni sulle zone della frequenza cardiaca, si veda il paragrafo di quello manuale "Capire la frequenza cardiaca".

Se gli avvisi sono attivi ed è stata impostata la zona della frequenza cardiaca:

ICONA	SEGNALE ACUSTICO	DESCRIZIONE
/ABOVE ZONE!	2	Si è andati al di sopra del proprio limite superiore di frequenza cardiaca
/Below ZONE!	1	Si è scesi al di fatto del proprio limite inferiore di frequenza cardiaca

Tali avvisi si basano sul calcolo della frequenza cardiaca massima e della zona della frequenza cardiaca selezionata. Pertanto, si tratta unicamente di stime il cui scopo è esclusivamenteindicativo. Se si sente di essersi impegnati eccessivamente, probabilmente èosi. Regolare la zona della frequenza cardiaca in modo da adattarla alle proprie esigenze.

CAPIRE LA FREQUENZA CARDIACA

ZONE DELLA FREQUENZA CARDIACA E ALLENAMENTO

La Frequenza cardiaca è un indicatore dell'intensità dell'allenamento sul proprio fisico. Si tratta di uno strumento utile per determinare l'efficacia di un allenamento.

Quest'orologio si avvale di una stima della frequenza cardiaca massima (220 - eta = MHR) per arrivare a cinque zone di frequenza cardiaca specifiche per l'utente.

Zona della freq. cardia- ca	Imposta- zione corris- pondente dell'- orologio	Descrizione / beneficio Esempi
Grassi bruciati	50% - 60%	Per principiani e persona con problemi di salute.Consente al fisico di abituarsi all'esercizio e di migliorare la salute.	Cammi- nata rapida
	61% - 70%	Migliora la capacité del cuore di rilasciare ossigeno. Le calorie vengono bruciate soprattutto a partire dal grasso immagazzinato.	Jogging, ciclismo non impeg- nativo
Aero- bica	71% - 80%	Consente di aumento la resistenza e la forza muscolare. La respirazione è più rapida e profonda, casa che agevola la corretta circolazione di sangue ossigenato.	Corsa, ballo aero- bico, salto della corda.
Anaero- bica	81% - 90%	Aumenta la muscolatura e migliorara la velocità, la potenza e il livello delle prestazioni. Il fisico ha bisogno di più ossigeno di quello che è in grado di produrre.	Solleva- mento pesi, mac- china per i pesi.
	91% - 100%	Per atleti. Allenamento imp negativo, solitamente svolto in brevi sessioni per aumento la potenza e le prestazioni. Puito aumento la possibilità di infortuni e indolenzimento.	Scatti

*1 limiti superiore e inferiore della frequenza cardiaca si calculano multiplicando la propria frequenza cardiaca massima (MHR) per le percentuali.

É importante darsi un ritmo, soprattutto se è molto tempo che non ci si allena. Si consiglia di cominciare lentamente, ponendosi come obiettivo la fascia più Bassa (50%-60%). A mano a mano che si acquisisce confidenza, aumento la velocità e la durata.

Per ottener il massimo dall'esercizio, fissare un obiettivo di allenamento eAllenarsi ad un'intensità adeguata. La zona più comune è quella compresa nella fascia che va dal 50% all 80% della propria frequenza cardiaca massima. Questa è la zona che consente di ottenere benefici cardiovascolari, di bruciare i grassi e di migliorare la forma.

Se ci si impegna subito troppo intensamente e si richiedono al fisico prestazioni eccessive prima cheesso sa preparato, l'allenamento cui assere controproducente. Si possono danneggiare i muscoli e i tendini e si cui incorrere in veri e propri infortuni, allontanandosi cosidal proprio obiettivo.

IMPORTANTE Prima di cominciare l'allenamento, eseguire sempre esercizi di riscaldamento e scegliere la zona della frequenza cardiaca che meglio si adatta al proprio fisico. Allenarsi con regolarità, in sessioni di 20-30 minuti, tre-quattro volte a settimana, per rafforzare il proprio sistema cardiovascolare.

ATTENZIONE La determinazione di un'intensità di allenamento adeguata costituisse una fase fondamentale delprocesso che porta ad unprogramma di allenamento efficace e sicuro. Rivolgersi al medico o a un professionista sanitario per assistenza nella determinazione della frequenza cardiaca e della durata dell'allenamento in base a età, del proprio livello e obietti specifici.

MEMORIA

1. Toccare ripetutamente MODEI- per selezionare "MEM". Dopo 2 secondi, appariranno ora e data dell'ultima sessione di allenamento registrata oppure la scritta "NO RECORD" se non sono presenti dati.
2. Toccare +/ST/SP per accedere alla rilevazione desiderata.
3. Toccare ENTER per alternare le visualizzazioni relative alla sessione di allenamento selezionata.

*total exe .1234567890	Tempo totale impiegato per tutto l'allenamento
*in zone .1234567890	Efficacia dell'allenamento: tempo in cui la frequenza cardiaca è stata entro la zona selezionata della frequenza stessa (raggiungimento dei risultati desiderati)
*max .1234567890	Frequenza cardiaca massima
*Ave .1234567890	Frequenza cardiaca media
kcal	Totale calorie bruciate (kcal)
fat	Totale grassi bruciati (g)

Per tornare alla schermata in cui sono visualizzate ora e data della seduta di allenamento: toccare MODE/.

CANCELLAZIONE DELLE RILEVAZIONI

Quest'orologio più contenere dati per un massimo di 99 sessioni di allenamento. Non è possibile selezionare ed eliminare i singoli dati memorizzati. L'orologio permette solo l'eliminazione di tutti i dati.

Eliminazione dei dati memorizzati:

1. Toccare ripetutamente MODE/- per selezionare "MEM".
2. Toccare ripetutamente + / ST / SP finché non compare la scritta "DELETE".
3. Toccare MODE/- per confirmare.

La scritta "DONE" indica che la rilevazione è stata cancellata.

Se quando si comincía unallenamento la memoria è piena, appeare la scritta "FULL", seguita da "DELETE".

• Toccare MODE/- per eliminare tutte le rilevazioni
  OPPURE
• Toccare ENTER per ignorare e per avviare unAllenamento alla registrarne i dati.

ALTRE OPERAZIONI E IMPOSTAZIONI

ATTIVAZIONE DELLA RETROILLUMINAZIONE

Toccare EL. (Toccare nuovamente EL per prolungare la retroilluminazione per altri 5 secondi).

NOTA La retroilluminazione non funziona se è visualizzata l'icona".

ATTIVAZIONE / DISATTIVAZIONE DEL SEGNALE ACUSTICO

Quando è visualizzata l'ora, toccare +/-ST/SP per attivare o disattivare il segnale acustico.
X indica che il segnale acustico è disattivato.

SOSTITUZIONE DELLA BATTERIA

Se la batteria dell'orologio o della fascia toracica è in esaurimento, l'orologio indica:

Orologic

Fascia toracica "HR BELT LOW BATT"

Sostituzione della batteria dell'orologio:

1. Con una moneta, après la copertura del vano batterie facendola ruotare in senso antiorario.
2. Togliere la batteria vecchia ed insertre una nuova al litio di tipo CR2025 da 3 V.
3. Fissare la copertura ruotando la moneta in senso orario.

Sostituzione della batteria della fascia toracica:

1. Con una moneteta, après la copertura del vano batterie facendola ruotare in senso antiorario.
2. Togliere la batteria vecchia ed insertre una nuova al litio di tipo CR2032 da 3 V.
3. Fissare la copertura ruotando la moneta in senso orario.

IMPORTANTE Ricordare di impostare l'ora e i dati dell'utente quando sostituzione delle batterie o reset.

RESISTENZA ALL'ACQUA

L'orologio SE336 / SE336M è resistente all'acqua fino a 50 metri.

	PIOGGIA SPRUZZI ETC.	DOCCIA	NUOTATE NON IMPEG-NATIVE / ACQUA BASSA	TUFFI IN ACQUA BASSA/SURF/ SPORT ACQUATICI	IMMER- SIONI TUFFI IN ACQUA PRO-FONDA
50M / 164 PIEDI	SI SI $I SI NO

• Verificare che il vano batterie sia ben chiuso prima di esporre l'orologio ad acqua eccessiva.

NOTA Anche se via l'orologio, sua la fascia toracica sono impermeabili, dal momento che i segnali radio non si diffondono in acqua, la trasmissione tra l'orologio e la fascia toracica risultera impossibile in acqua.

SPECIFICHE TECNICHE

OROLOGIO
Formato ora 12/24 ore con ore / minuti
Formato data GG.MM.AA o MM.GG.AA
Calendario 2010 – 2059

ALLENAMENTO
Zona target della frequenza cardiaca	Zona target della frequenza cardiaca
Memoria massima Memoria massima	Memoria massima
Misurazione delle calorie	da 0 a 9999 kcal
ALIMENTAZIONE
Orologio 1 batteria al litio	CR2025 da 3V
Fascia toracica 1 batteria	al litio CR2032 da 3V
AMBIENTE DI FUNZIONAMENTO
Temperatura di esercizio	Per l'orologio da 0°C a 40°CPer la fascia toracica da 5°C a 40°C
Temperatura di stoccaggio	Per l'orologio e la fascia toracica da -20°C a 60°C

PRECAZIONI

Perutilizzareil prodotto inmode sicuroe corretto,leggerequeste avverenze e tutto il manuale prima dell'uso:

• Se l'unità subisce una scarica eletrostatica, l'orologio potrebbe cancellare modalità o visualizzazioni. Per uscire o per tornare alla visualizzazione precedente, è sufficiente toccare MODEI-. Cio è perfettamente normale.
• Utilizzare un panno morbido, leggermente inumidito. Non utilizzare prodotti di pulizia abrasivi o corrosivi, in quanto potrebbero causare danni. Utilizzare acqua tiepida e sapone delicato per pulire accuramente orologio e fascia toracica dopo agli sessione di

allenamento. Non utilizzato mai i prodotti in acqua calda né riporli se bagnati.

• Non piegare o tirare la trasmittente della fascia toracica.
• Non sottoporre il prodotto a forza eccessiva, urti, polvere, variazioni di temperatura o umidità. Non esporre il prodotto a luce solare diretta per lunghi periodi. Un simile trattamento può portare al malfunzionamento del prodotto.
• Non manomettere i componenti interni. In quello modo si invalida la garanzia del prodotto e si possono provocare danni. L'unità principale non contiene componenti che possono essere riparati dall'utente.
• Non graffiti il display LCD con oggetti duri in quanto si potrebbero causare danni.
• Manipolare le batterie con attenzione.
• Togliere le batterie agli volta che si preveDE di lasciare inutilizzato il prodotto per un lungo periodo di tempo.
• Al momento della sostituzione delle batterie, utilizzare batterie nuove come indicate in quello manuale per l'utente.
• Il prodotto è uno strumento di precisione. Non tentare mai di aprirlo. Contattare il proprio rivenditore o il nostro servizio clienti se il prodotto necessita di riparazioni.
• Non toccare il circuito elettrico esposto, poiché quello, può provocare scosse elettriche.
• Controllare tutte le funzioni più importanti se il prodotto non è stato utilizzato per un lungo periodo di tempo. Controllare e pulire l'apparecchio regolarmente.
• Al momento dello smaltimento di quello prodotto e delle batterie, agire in conformità con i regolamenti locali sullo smaltimento dei rifiuti.

• A causa di limitazioni di stampa, le immagini di quello manuale possono differire nella realtà.

• Il contentuto di questo manuale non può essere ristampato perché l'autorizzazione del fabbricante.
  NOTA Le specifiche tecniche del prodotto e il contento del manuale per l'utente possono essere modificati nella preavviso.
  NOTA Caratteristica e accessori non disponibili in tutti i paesi. Per ulteriori informazioni, rivolgersi al proprio rivenditore.

INFORMAZIONI SU OREGON SCIENTIFIC

Per averere maggiori informazioni sui nuovi prodotti Oregon Scientific visita il nostro sito internet www.oregonscientific.it, dove potrai trovare tutte le informazioni di cui hai bisogno.

DICHIARAZIONE DI CONFORMITA UE

Oregon Scientific dichiara che questo prodotto (SE336 / SE336M) è conforme alla direttiva EMC 2004/108/EC. Una copia firmata e data tata della Dichiarazione di Conformità è disponibile, su richiesta,tramite il servizio clienti della Oregon Scientific.

Touch Hartslagmonitor Hartslagmeter

Model: SE336 / SE336M

HANDLEIDING

INDEX

Bedieningstoetsen / LCD-Schem 2
