MANUAL DE UTILIZADOR TCCG 3.6 Li EINHELL

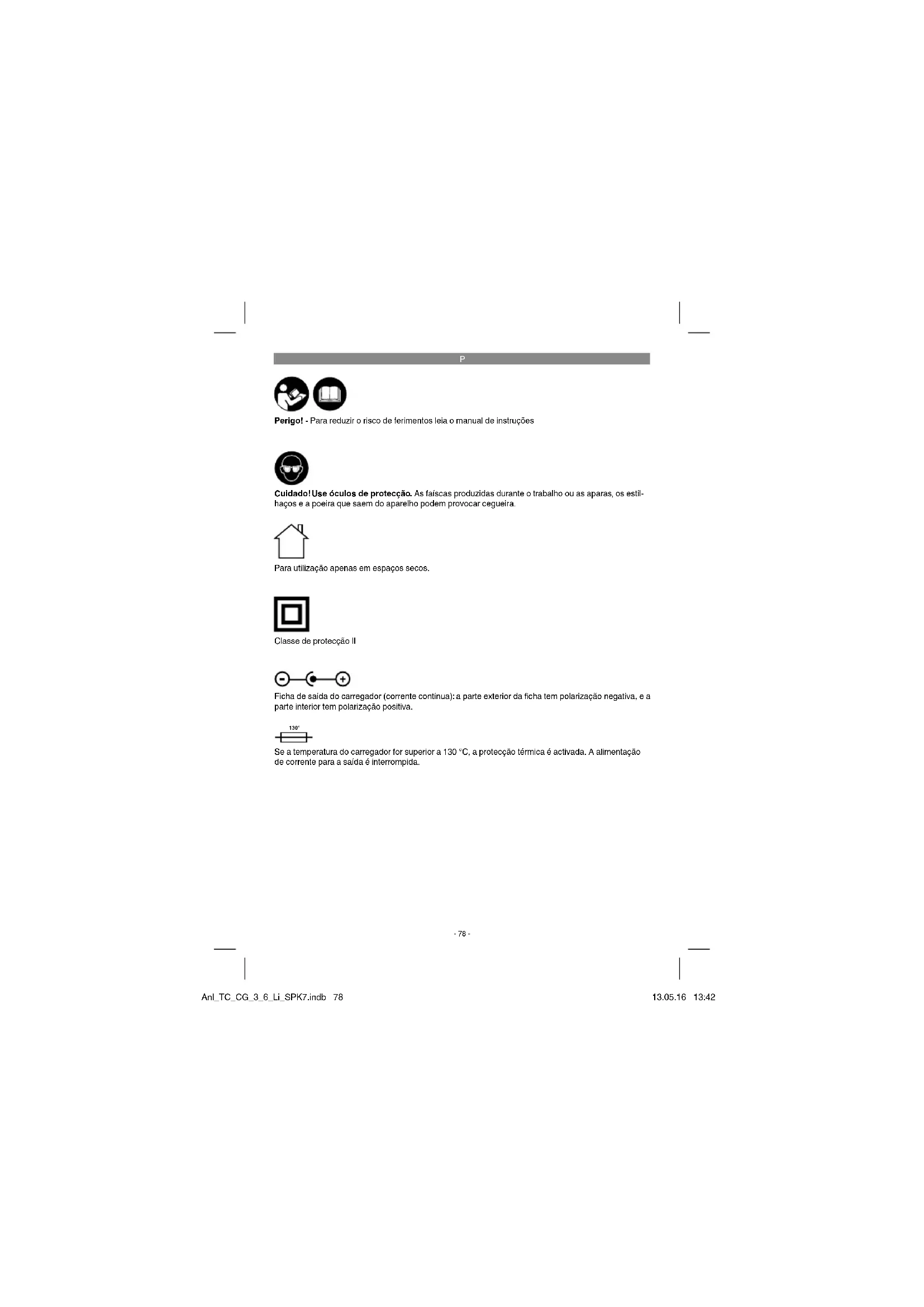

Perigo! - Para reduzir o risco de ferimentos leia o manual de instruções Cuidado! Use óculos de protecção. As faíscas produzidas durante o trabalho ou as aparas, os estil- haços e a poeira que saem do aparelho podem provocar cegueira. Para utilização apenas em espaços secos. Classe de protecção II Ficha de saída do carregador (corrente contínua): a parte exterior da fi cha tem polarização negativa, e a parte interior tem polarização positiva. 130° Se a temperatura do carregador for superior a 130 °C, a protecção térmica é activada. A alimentação de corrente para a saída é interrompida. Anl_TC_CG_3_6_Li_SPK7.indb 78Anl_TC_CG_3_6_Li_SPK7.indb 78 13.05.16 13:4213.05.16 13:42P Perigo! Ao utilizar ferramentas, devem ser respeitadas algumas medidas de segurança para preve- nir ferimentos e danos. Por conseguinte, leia atentamente este manual de instruções / estas instruções de segurança. Guarde-o num local seguro, para que o possa consultar sempre que necessário. Caso passe o aparelho a outras pessoas, entregue também este manual de in- struções / estas instruções de segurança. Não nos responsabilizamos pelos acidentes ou danos causados pela não observância deste manual e das instruções de segurança.

1. Este aparelho pode ser usa-

do por crianças a partir dos 8 anos de idade, assim como por pessoas com capaci- dades físicas, sensoriais ou mentais reduzidas ou sem experiência nem conhecimen- tos, desde que sejam manti- das sob vigilância ou tenham sido instruídas relativamente à utilização segura do aparelho e tiverem entendido os peri- gos daí resultantes. As crian- ças não podem brincar com o aparelho. A limpeza e a ma- nutenção a cargo do utilizador não podem ser efectuadas por crianças sem vigilância.

2. A bateria tem de ser retirada

antes da eliminação.

3. O aparelho tem de ser se-

parado da alimentação de corrente quando a bateria for retirada.

4. A bateria tem de ser eliminada

1. Instruções de segurança

As instruções de segurança correspondentes encontram-se na brochura fornecida. Perigo! Leia todas as instruções de segurança e indicações. O incumprimento das instruções de segurança e indicações pode provocar choques eléctricos, incêndios e/ou ferimentos graves. Guarde todas as instruções de segurança e indicações para mais tarde consultar.

2. Descrição do aparelho e material

2.1 Descrição do aparelho (fi gura 1-3)

Com a ajuda da descrição do material a fornecer, verifi que se o artigo se encontra completo. Caso faltem peças, dirija-se num prazo máximo de 5 dias úteis após a compra do artigo a um dos nos- sos Service Center ou ao ponto de venda onde adquiriu o aparelho, fazendo-se acompanhar de um talão de compra válido. Para o efeito, consulte a tabela da garantia que se encontra nas infor- mações do serviço de assistência técnica no fi m do manual.

Abra a embalagem e retire cuidadosamente o aparelho.

Remova o material da embalagem, assim como os dispositivos de segurança da emba- lagem e de transporte (caso existam).

Verifique se o aparelho e as peças acessóri- as apresentam danos de transporte.

Se possível, guarde a embalagem até ao ter- mo do período de garantia. Perigo! O aparelho e o material da embalagem não são brinquedos! As crianças não devem brincar com sacos de plástico, películas ou peças de pequena dimensão! Existe o perigo de deglutição e asfi xia! Anl_TC_CG_3_6_Li_SPK7.indb 79Anl_TC_CG_3_6_Li_SPK7.indb 79 13.05.16 13:4213.05.16 13:42P

Pistola de termocolagem sem fio

Manual de instruções original

Instruções de segurança

3. Utilização adequada

Com a pistola de termocolagem sem fi o pode colar os seguintes materiais: madeira, plástico, têxteis, cartão, cerâmica, couro, etc. A máquina só pode ser utilizada para os fi ns a que se destina. Qualquer outro tipo de utilização é considerado inadequado. Os danos ou feri- mentos de qualquer tipo daí resultantes são da responsabilidade do utilizador/operador e não do fabricante. Chamamos a atenção para o facto de os nossos aparelhos não terem sido concebidos para uso comercial, artesanal ou industrial. Não assumi- mos qualquer responsabilidade se o aparelho for utilizado no comércio, artesanato ou indústria ou em actividades equiparáveis.

Alimentação de tensão: .........................3,6 V d.c. Fase de aquecimento: ........................ aprox. 15 s Temperatura de fusão: ............................. 170 °C Ø do bastão de cola: .................................. 7 mm Capacidade da bateria: ..............................1,5Ah Tipo de bateria: ................................. iões de lítio Peso: ........................................................0,25 kg Carregador para TC-CG 3,6 Li Tensão de carga da bateria: .....................5 V d.c. Corrente de carga da bateria: ................. 400 mA Tensão de rede do carregador: ................... 100-240V~ 50/60 Hz Tempo de carga: .................................. 3-5 horas Cuidado! Riscos residuais Mesmo quando esta ferramenta eléctrica é utilizada adequadamente, existem sempre riscos residuais. Dependendo do formato e do modelo desta ferramenta eléctrica podem ocorrer os seguintes perigos:

1. Lesões pulmonares, caso não seja utilizada

uma máscara de protecção para pó adequa- da.

5. Antes da colocação em

funcionamento Perigo! Carregue o aparelho apenas com o carregador fornecido. Deposite o aparelho sempre sobre uma base não infl amável!

5.1 Carregar a bateria (fi g. 2)

A bateria está protegida contra descarga total. Um circuito de protecção integrado desliga o aparelho automaticamente, sempre que a bateria estiver descarregada. Nota! Quando o circuito de protecção tiver des- ligado o aparelho, não accione o interruptor para ligar/desligar. Tal pode causar danos na bateria. Verifi que se a tensão de rede indicada na placa de características corresponde à tensão de rede existente. Introduza o carregador (6) na tomada e conecte o cabo de carga (5) à ligação de carga (a). O carregamento inicia-se assim que o cabo de carga estiver ligado ao adaptador de carrega- mento. O LED (2a) acende-se a vermelho e indica que a bateria está a ser carregada. Depois de concluído o carregamento, o LED (2a) muda para verde. Se o LED (2a) piscar a vermelho, a temperatura não foi alcançada ou foi excedida. Guarde o aparelho um dia à temperatura ambiente e tente de novo. Se durante o carregamento nenhum LED se acender ou piscar, a bateria está com defeito. Uma bateria com defeito não pode voltar a ser usada. Nota! Durante o carregamento é normal que o punho aqueça ligeiramente. Anl_TC_CG_3_6_Li_SPK7.indb 80Anl_TC_CG_3_6_Li_SPK7.indb 80 13.05.16 13:4213.05.16 13:42P

Se a bateria não carregar, verifi que

se existe tensão de rede na tomada

se existe um contacto correcto nos contactos de carregamento do carregador. Se mesmo assim não conseguir proceder ao car- regamento da bateria, pedimos-lhe que envie

e a pistola de termocolagem sem fio para o nosso serviço de assistência técnica.

5.2 Montar o bastão de cola (fi gura 3)

Introduza o bastão de cola (7) até ao encosto na abertura (b).

Verifique se está inserido um bastão de cola (ver o ponto 5.2)

O LED (2b) acende-se a vermelho e sinaliza o processo de aquecimento

Após aprox. 15 s este processo termina e o LED (2b) muda para verde.

O aparelho está operacional

Para voltar a desligar o aparelho, prima bre- vemente uma vez o interruptor para ligar/ desligar Aviso! Nunca pouse o aparelho em funcionamento. Em caso de interrupção do trabalho ou no fi nal da colagem, coloque sempre o aparelho sobre o punho, como ilustrado na fi gura 1. Antes de arrumar o aparelho, desligue-o e deixe- o arrefecer por completo.

6.2 Trabalhar com a pistola de termocolagem

Prima o gatilho (4) após o tempo de aqueci- mento para poder aplicar a cola

Pressione as duas superfícies imediatamente uma contra a outra

O tempo de colagem é de aprox. 30 se- gundos Caso não seja utilizado, o aparelho desliga-se automaticamente após aprox. 5 min. Nota! As nódoas de cola sobre os tecidos já não po- dem ser retiradas.

6.3 Indicador LED (fi gura 2/pos.2)

O indicador (2) indica o nível de carga durante o carregamento (ver ponto 5.1), a fase de aqueci- mento e o estado operacional do aparelho (ver ponto 6.1). Se o LED vermelho (2b) piscar duran- te o funcionamento, a bateria está vazia. Volte a carregá-la.

7. Limpeza, manutenção

e encomenda de peças sobressalentes Aviso! Deixe o aparelho arrefecer antes de proceder à sua limpeza.

Mantenha os dispositivos de segurança, ranhuras de ventilação e a carcaça do motor o mais limpo possível. Esfregue o aparelho com um pano limpo ou sopre com ar compri- mido a baixa pres são.

Aconselhamos a limpar o aparelho directa- mente após cada utilização.

Limpe regularmente o aparelho com um pano húmido e um pouco de sabão. Não utilize detergentes ou solventes; estes podem corroer as peças de plástico do aparelho. Certifique-se de que não entra água para o interior do aparelho. A entrada de água num aparelho eléctrico aumenta o risco de choque eléctrico.

No interior do aparelho não existem quaisquer peças que necessitem de manutenção. Anl_TC_CG_3_6_Li_SPK7.indb 81Anl_TC_CG_3_6_Li_SPK7.indb 81 13.05.16 13:4213.05.16 13:42P

7.3 Encomenda de peças sobressalentes:

Ao encomendar peças sobressalentes, devem-se fazer as seguintes indicações:

Número de artigo da máquina

Número de identificação da máquina

Número da peça sobressalente necessária Pode encontrar os preços e informações actuais em www.isc-gmbh.info

8. Eliminação e reciclagem

O aparelho encontra-se dentro de uma embala- gem para evitar danos de transporte. Esta emba- lagem é matéria-prima, podendo ser reutilizada ou reciclada. O aparelho e os respectivos aces- sórios são de diferentes materiais, como p. ex. o metal e o plástico. Não deite os aparelhos de- feituosos para o lixo doméstico. Para uma elimi- nação ecologicamente correcta, o aparelho deve ser entregue num local de recolha adequado. Se não tiver conhecimento de nenhum local de recolha, informe-se junto da sua administração autárquica.

Guarde o aparelho e os respectivos acessórios em local escuro, seco e sem risco de formação de gelo, fora do alcance das crianças. A tempe- ratura ideal de armazenamento situa-se entre os 5 e os 30 ˚C. Guarde a ferramenta eléctrica na embalagem original. Anl_TC_CG_3_6_Li_SPK7.indb 82Anl_TC_CG_3_6_Li_SPK7.indb 82 13.05.16 13:4213.05.16 13:42P

Só para países da UE Não deite as ferramentas eléctricas para o lixo doméstico! Segundo a directiva europeia 2012/19/CE relativa aos resíduos de equipamentos eléctricos e electró- nicos e a respectiva transposição para o direito interno, as ferramentas eléctricas usadas têm de ser recolhidas separadamente e entregues nos locais de recolha previstos para o efeito. Alternativa de reciclagem relativa à solicitação de devolução: O proprietário do aparelho eléctrico, no caso de não optar pela devolução, é obrigado a reciclar ade- quadamente o aparelho eléctrico. Para tal, o aparelho usado também pode ser entregue a um ponto de recolha que trate da eliminação de resíduos, respeitando a legislação nacional sobre resíduos e respectiva reciclagem. Não estão abrangidos os meios auxiliares e os acessórios sem componentes electrónicos, que acompanham os aparelhos usados. A reprodução ou duplicação, mesmo que parcial, da documentação e dos anexos dos produtos carece da autorização expressa da iSC GmbH. Reservado o direito a alterações técnicas Anl_TC_CG_3_6_Li_SPK7.indb 83Anl_TC_CG_3_6_Li_SPK7.indb 83 13.05.16 13:4213.05.16 13:42P

Informações do serviço de assistência técnica Estamos representados em todos os países mencionados no certifi cado de garantia por agentes auto- rizados competentes, cujos contactos poderá encontrar no certifi cado de garantia. Estes encontram-se ao seu dispor para todos os serviços de que necessita, tais como reparações, fornecimento de peças sobressalentes e peças desgastadas ou a aquisição de consumíveis. Deve-se ter em atenção que, neste produto, as seguintes peças estão sujeitas a um desgaste natural ou decorrente da sua utilização, ou então são necessárias como consumíveis. Categoria Exemplo Peças de desgaste* Consumíveis/peças consumíveis* Bastão de cola Peças em falta

• não incluído obrigatoriamente no material a fornecer! Em caso de defi ciências ou erros, pedimos-lhe que comunique o problema através da página de In- ternet www.isc-gmbh.info. Certifi que-se de que faz uma descrição exacta do problema, respondendo sempre às seguintes questões:

O aparelho já funcionou alguma vez ou possui o defeito desde o início?

Antes do surgimento do defeito, apercebeu-se de algo estranho (sintoma antes do defeito)?

Na sua opinião, que erro de funcionamento apresenta o aparelho (sintoma principal)? Descreva este erro de funcionamento. Anl_TC_CG_3_6_Li_SPK7.indb 84Anl_TC_CG_3_6_Li_SPK7.indb 84 13.05.16 13:4213.05.16 13:42P

Certifi cado de garantia Estimado(a) cliente, os nossos produtos são submetidos a um rigoroso controlo de qualidade. Se, ainda assim, o aparelho não funcionar nas devidas condições, lamentamos esse facto e pedimos-lhe que se dirija ao nosso ser- viço de assistência técnica na morada indicada no presente certifi cado de garantia. Se preferir, também pode contactar-nos telefonicamente através do número de assistência técnica indicado. O exercício dos direitos de garantia está sujeito às seguintes condições:

1. As presentes condições de garantia dirigem-se exclusivamente aos consumidores, ou seja, pes-

soas naturais, que não desejam utilizar este produto quer no âmbito da sua actividade comercial quer de outra actividade independente. As presentes condições de garantia regem as prestações de garantia adicionais com que o fabricante abaixo designado se compromete, além dos termos legais de garantia, para com os compradores dos seus novos aparelhos e não afectam os seus direitos legais de garantia. O nosso serviço de garantia é prestado gratuitamente.

2. O serviço de garantia cobre exclusivamente as defi ciências num novo aparelho adquirido do fabri-

cante abaixo designado, e que sejam decorrentes de erros de material ou de fabrico comprovados, e está, por nossa opção, limitado à eliminação de tal falta no aparelho ou à substituição do mesmo. Chamamos a atenção para o facto de os nossos aparelhos não terem sido concebidos para uso comercial, artesanal ou profi ssional. Não haverá, por isso, lugar a um contrato de garantia no caso de o aparelho ter sido utilizado, dentro do período de garantia, em empresas do sector comercial, artesanal ou industrial ou actividades equiparáveis.

3. Excluídos pela nossa garantia estão:

- Danos no aparelho resultantes da inobservância das instruções de montagem ou de uma ins- talação incorrecta, da inobservância do manual de instruções (como p. ex. a ligação a uma tensão de rede ou tipo de corrente errada) ou da inobservância das disposições de segurança ou da exposição do aparelho a condições ambientais anormais ou de uma conservação e manutenção insufi cientes. - Danos no aparelho resultantes de utilizações abusivas ou indevidas (como p. ex. uma sobrecarga do aparelho ou utilização de ferramentas de trabalho ou acessórios não autorizados), a penetração de corpos estranhos no aparelho (como p. ex. areia, pedras ou pó, danos de transporte), o uso de força ou impactos externos (como p. ex. danos resultantes de quedas). - Danos no aparelho ou nas peças do aparelho associados a um desgaste decorrente do uso, um desgaste natural habitual ou de outro tipo.

4. O período de garantia é de 24 meses a contar da data de compra do aparelho. Os direitos de ga-

rantia devem ser reclamados dentro do período de garantia, no prazo de duas semanas após ter sido detectado o defeito. Está excluída a reclamação de direitos de garantia após o termo do perío- do de garantia. A reparação ou a substituição do aparelho não implica o prolongamento do período de garantia nem dá origem à contagem de um novo período de garantia para o aparelho ou para eventuais peças sobressalentes montadas no mesmo. O mesmo se aplica no caso de a assistência técnica ter sido prestada no local.

5. Para activar a garantia, denuncie o aparelho defeituoso em: www.isc-gmbh.info. Tenha à disposição

o talão ou outro comprovativo de compra do aparelho novo. Os aparelhos enviados sem o respecti- vo comprovativo ou sem a placa de características, serão excluídos pelo serviço de garantia devido à falta de atribuição. Se o defeito do aparelho estiver abrangido pelo nosso serviço de garantia, ser- lhe-á imediatamente enviado um aparelho novo ou reparado. Naturalmente, também teremos todo o gosto em efectuar reparações que não estão, ou deixaram de estar, abrangidas pelo serviço de garantia. Nesse caso, terá de suportar os custos da reparação. Para este efeito, deverá enviar o aparelho para a morada do nosso serviço de assistência técnica. Para peças de desgaste, consumíveis e em falta, consulte as restrições desta garantia, de acordo com as informações do serviço de assistência técnica deste manual de instruções. Anl_TC_CG_3_6_Li_SPK7.indb 85Anl_TC_CG_3_6_Li_SPK7.indb 85 13.05.16 13:4213.05.16 13:42FIN
