TCCG 3.6 Li - Pistola per colla EINHELL - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Pistola a colla senza fili
Marca	Einhell
Modello	TCCG 3.6 Li
Alimentazione	3,6 V CC (batteria Li-ion integrata)
Capacità della batteria	1,5 Ah
Tempo di riscaldamento	Circa 15 secondi
Temperatura di fusione	170 °C
Diametro dei bastoncini di colla	7 mm
Peso	0,25 kg
Tensione del caricabatterie	5 V CC
Corrente di carica	400 mA
Tensione di rete del caricabatterie	100-240 V~, 50/60 Hz
Durata della carica	3-5 ore
Spegnimento automatico	Dopo circa 5 minuti di inattività
Display LED	Indica lo stato di carica, il riscaldamento e la disponibilità
Protezione contro la scarica profonda	Sì, circuito di protezione integrato
Ugello	Sì, per applicazione precisa
Leva di rilascio	Sì, per dosare la colla
Materiali incollabili	Legno, plastica, tessuto, cartone, ceramica, cuoio
Utilizzo previsto	Fai da te domestico (non professionale)
Parti di usura	Bastoncini di colla (non inclusi)
Pulizia	Panno umido con sapone neutro; non utilizzare prodotti aggressivi
Conservazione	Luogo asciutto, al riparo dal gelo, tra 5 e 30 °C
Garanzia	24 mesi (condizioni applicabili)

Domande frequenti - TCCG 3.6 Li EINHELL

Come caricare la pistola a colla?

Collegare il caricabatterie (6) a una presa di corrente e connettere il cavo di carica (5) alla presa di carica (a). Il LED (2a) si accende in rosso durante la carica e diventa verde quando la batteria è completamente carica. La carica dura circa 3-5 ore.

Quanto tempo ci vuole per riscaldare la colla?

Il tempo di riscaldamento è di circa 15 secondi. Il LED (2b) passa dal rosso al verde quando l'apparecchio è pronto per l'uso.

Come sapere se l'apparecchio è pronto?

Quando il LED (2b) è verde, l'apparecchio ha raggiunto la temperatura di fusione (170 °C) ed è pronto per l'uso. Se è rosso, il processo di riscaldamento è in corso.

Quali tipi di bastoncini di colla utilizzare?

Utilizzare bastoncini di colla di diametro 7 mm. La colla a caldo è adatta per incollare legno, plastica, tessuto, cartone, ceramica e cuoio.

Si può usare l'apparecchio su tutti i materiali?

L'apparecchio è progettato per incollare legno, plastica, tessuto, cartone, ceramica e cuoio. Non è adatto per uso professionale o industriale.

Cosa fare se il LED lampeggia in rosso durante l'uso?

Se il LED (2b) lampeggia in rosso durante il funzionamento, significa che la batteria è scarica. Ricaricare immediatamente l'apparecchio.

Come pulire l'apparecchio?

Lasciare raffreddare l'apparecchio, quindi pulirlo con un panno umido e un po' di sapone neutro. Non utilizzare detergenti aggressivi ed evitare che l'acqua penetri all'interno.

L'apparecchio si spegne automaticamente?

Sì, l'apparecchio si spegne automaticamente dopo circa 5 minuti di inattività per risparmiare la batteria.

Dove posso trovare ricambi?

I ricambi possono essere ordinati presso ISC GmbH (www.isc-gmbh.info). Indicare il tipo, il numero articolo, il numero di identificazione e il pezzo richiesto.

Qual è la durata della garanzia?

La garanzia è di 24 mesi dalla data di acquisto. Copre i difetti di materiale e di fabbricazione, ma non l'usura normale o i danni dovuti a un uso improprio.

MANUALE UTENTE TCCG 3.6 Li EINHELL

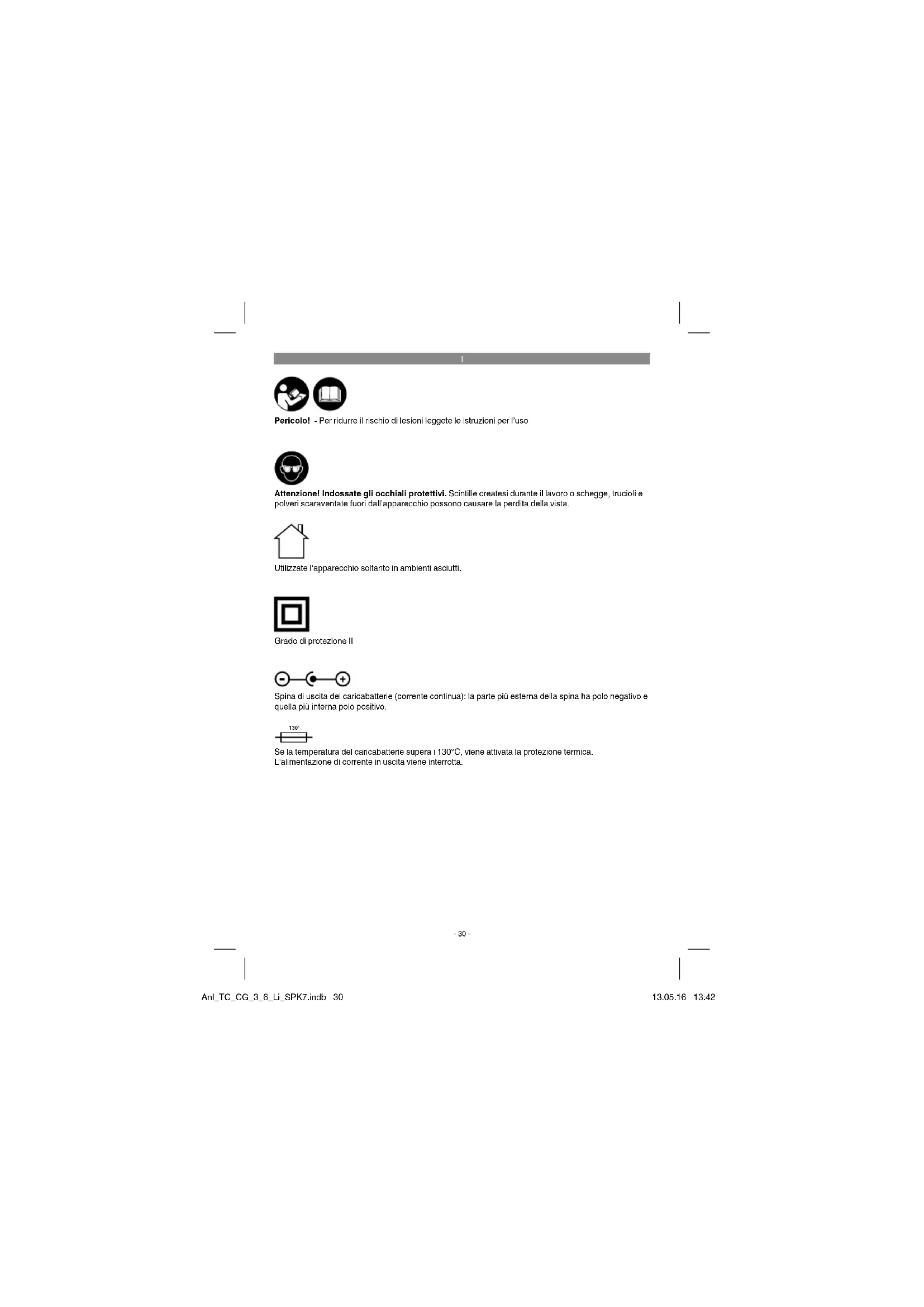

Pericolo! - Per ridurre il rischio di lesioni leggete le istruzioni per l'uso

Attenzione I Indossate gli occhiiali protettivi. Scintille createsi durante il lavoro o schegge, trucoli e pulveri scaraventate fuori dall'apparechio sono possano causare la perdita della vista.

Utilizzate l'apparecchio sostanto in ambienti asciutti.

Grado di protezione II

Spina de ulcita del carcabatterie (corrente continua): la parte più esterna della spina ha polo negativo e quella piè interna polo positivo.

Se la temperatura del carbicatabalerie superpa 130^ viene attività la protezione termica. L'alimentazione di corrente in uscita viene interrottra.

-30

Pericolo!

Nell'suare gli apparecchio si devono rispetto diverse avventenza di sicurezza per evitare lesioni e danni. Quindi leggete attentamente queste istruzioni per l'uso/le avventenza di sicurezza. Conservate bene le informazioni per averire a disposizione in qualsiasi段时间. Se date l'apparecchio ad altre persone, consognate quese istruzioni per l'uso/le avventenza di sicurezza insieme all'apparecchio. Non ci assumiamo alcuna responsabilita per incidenti o dati causati dal mancato rispetto di queste istruzioni e delle avventenza di sicurezza.

1. Questo apparecchio più essere usato da bambini a partire dagli 8 anni e da persona con capacitéi siche, sensoriali o mentali ridotte o privé di esperienza e conoscenze solo se vengono sorvegliati o sono stati istruiti riguardo l'uso sicuro dell'apparecchio e conoscono i rischi aesso connessi. I bambini non devono gliocare con l'apparecchio. Le operazioni di pulizia e di manutenzione a carico dell'utilizzatore non devono venire eseguite dai bambini se non sono sorvegliati.
2. La batteria deve essere rimossa prima della rottamazione.
3. Quando si toglie la batteria l'apparecchio deve essere staccato dall'alimentazione di corrente.
4. La batteria deve essere smaltita in modo corretto.

1. Avverenze sulla sicurezza

Le relative avventenze di sicurezza si trovano nell'opuscolo allegato. Pericolo!
Leggette toutes le avventenze di sicurezza e le Istruzioni. Dimenticanze nel rispetto delle avventenze di sicurezza e delle istruzioni sono causare scosse eltttriche, incendi e/o gravi lesioni. Conservate toutes le avventenze e le istruzioni per eventuali necessità futture.

2. Descrizione dell'apparecchio ed elementi forniti

2.1 Descrizione dell'appareccchio (Fig. 1-3)
1. Interruttore ON/OFF

1. Spie LED
2. Ugello
3. Leva di scatto
4. Cayo di ricarica
5. Caricabatterie
6. Stick di colla

2.2 Elementi forniti

Verifi cate che l'articolo sia completo sulla base degli elementi formiti detriti. In caso di parti mancanti, rivolgetevi al nostro Centro Servizio Assistenza o al punto vendita in cui avete acquistato l'appareccchio presentando un documento di acquisto validato ento e non other i 5 giorni lavorativi dall'acquisto dell'articolo. Al riguardo fate attentione alla Tabella Garanzia nelle informazioni sul Servizio Assistenza alla fi ne delle struzioni.

• Aprite l'mimballaggio e togliete con cautela l'appareccchio dalla confioneze.
• Togliete l materiale d'imballaggio e èché i fermi di trasporto / imballo (se presenti).
• Controle che siano presenti tutti gli elementi forniti.
• Verificate che l'apprecchio e gli accessori non presentino danni dovuti altrasporto.
• Se possible, conservate l'mballaggio fin alla scadenza della garanzia.

Pericolo!

L'apprecchio e il materiale d'imballaggio non sono glucattoli! I bambini non devono glucare con sacchett di plastica, fi im e piccoli pezz! Sussiste pericolido derimento e soff occamento!

-31-

Pistola per colla a caldo a batteria
- Caricabatterie
Istruzioni per l'uso originali
Avvernten di sicurezza

3. Utilizzo propriozzo

Con la pistola per colla a caldo a batteria potete incollare i segunti materiali: legno, plastica, tessuti, cartone, ceramica, pelle, ecc.

L'apparecciouvevenirusato solamente per lo scopo acui e destinato. Ognialto tipo di uso che esuli da quello previsto non è un uso conforme. L'utilizzatore/operatore, e non il costruttore, è responsable dei danni e delle lesions di ogni tipo che ne risultino.

Tenete presente che i nostri apparecchi non sono stati costruii per l'impiego professionale, artigiana o industriale. Non ci assumeriamo una garanzia quando l'apparecchio viene usato in Imprese commerciale, artigianali o Industriali, o in attività equivalenti.

4. Caratteristiche tecniche

Alimentazione di tensione: 3.6 V DC

Tempo di riscaldamento: ca. 15s
Temperatura di fusione: 170°C
Stick di colla 0: 7 mm
Capacità della batteria: 1,5Ah
Tipodi battery: Li-Ion
Peso: .0.25 kg

Caricabatterle per TC-CG 3,6 Li

Tensione di carica della batteria: 5 V DC
Corrente di carica della batteria: 400 mA
Tensione di rete
del caricabatterie: 100-240V-50/60 Hz
Tempo di ricarica: 3-5 ore

Attenzione!

Rischi residui

Anche se quello elettroutensile viene utilizzato seconde le norme, continuano a susistere rischi residui. In relazione alla struttura e al funzionamento di quello elettroutensile potrebbero presentari i seguenti pericolii:
1. Danni all apparato respiratorio nel caso in cui non venga indossata una maschera antipolvere adeguate.

5. Prima della messa in esercizio

Pericolo!

Ricaricate l'apparechio esquisvamente con il carbicatterie accluso.
Appoggiate sempre l'appareccchio su una base non infi immobili!

5.1 Ricarica della batteria (Fig. 2)

La batteria è protezza da la scarcia profunda. Un circuito di protezione integrato fa spagnere automaticamente l'appareccchio quando la batteria è scarcia.
Avvertenzal Non azionate più l'interruttore ON/ OFF se e intervenuto il circuito di protezione dell'apparecchio. Cioulda danneggiare la batteroni

Controllate che la tensione di rete individata sulla targhetta corrisponda alla tensione di rete a disposizione. Inserite il caricabatterie (6) nella presa e collegate il cavo di ricarica (5) al relativo attacco (a). Il processo di ricarica inizi non appena il cavo di ricarica viene collegato al relativo adattatore.

IL LED (2a) si illumina in rosso e segnala che la batteria viene ricaricata. Al termine della ricarica il LED (2a) diventa verde.

Se il LED (2a) lampegia in rosso, la temperatura è superiore ovvero inferiore al valorile limite. Tenete l'apparechio per un giorno a temperature ambiente e provale di nuovo.

Se durante la carica nessun LED si illumina o lampeggia, la batteria è difettosa. Una batteria diflletosa non devi più essere usala.

Avvertenzal Durante il processo di ricarica I'impugnatura si既可以 riscaldare un po', ma cui è del tutto normale.

-32

Se la ricarica della batteria non fosse possible, veriti cate

• che sua presente tensione di rete sulla presa di corrente;
• che si sua un perfetto contatto del contatti di ricarica del caricabatterie.

Se la ricarica delle batteria continuasse a non essere possible, spedite

ilcaricbatterie
e la pistola per colla a caldo a batteria
al loro servizio di assistenza clienti.

5.2 Inserire lo stick di colla (Fig. 3)

Spingete lo stick di colla (7) nell'apertura (b) fi no alla battuta.

6. Uso

6.1 Esercizio (Fig. 2)

• Verificate che lo stick di colla sua inserito (vedi punto 5.2)
  Premete per ca. 3s l'interruttre ON/OFF (1)
• Il LED (2b) si Ilumina in rosso e segnale che ilprocesso di riscalamento e in corso
• Dopo ca. 15s il processes è terminato e il LED (2b) divunta verde
  L'apparecchio è ora pronto per l'uso
  Per disinserne l'appareccchio premete di nuovo brevemente l'interrullore ON/OFF

Attenzione!

Non appoggiate mal l'apparechio in positioning orizzontata una volta什么意思 in eserizlo.
In caso di interrupzione o fi ne del lavoro di incollaggio, posate sempre l'apparecchio sull'impugnatura come migliorato In Fig. 1,
Segnete l'appareccchio et lasciatole raff reddare completingmente prima di riporlo.

6.2 Lavorare con la pistola per colla a caldo a batteria

Trascorso il tempo di riscaldamento, potete applicare la colla premendo la leva di scatto (4)
Premete subito le due superfici una contro l'altra e fate pressione
Il tempo di presa è di ca. 30 secondi.

Se non viene usato, l'apparechio si spegne automaticamente quando ca. 5 min.

Ayyertenza!

Eventuali macchie di colla su tessuti non sono rimouvibili.

6.3. Spie LED (Fig. 2/Pos. 2)

Le spie (2) indicano lo stato di carica durante ilprocesso di ricarica (vedi punto 5.1), il tempo di riscaldamento e quando il dispositivo è pronto per l'uso (vedi punto 6.1).Se durante l'esercizio il LED (2b) lampeggia in grosso, la batteria è scarica. Ricaricatola.

7. Pulizia, manutenzione e

ordinazione dei pezzi di ricambio

Attenzione!

Fate raff reddare l'appareccchio prima di pulirlo.

7.1 Pulizia

• Tenete il più possible i dispositi di protezione, le fissure di aerazione e la carcassa del motore liberi da polvere e sporcro. Strofinate l'apparecchio con un panno pulito o soffiatelo con l'aria compressa a pressione bassa.
• Consigliamento di pulire l'apparecchio subito dopro averlo usato.
  Pulte l'apparecchio regolamente con un panno asciutto ed un po di sapone. Non usate detergenti o solventi perché quosti ultimi potrabbero dannegliare le parti in plastica dell'apparecchio. Fate attenzione che non possa penetrare dell'acqua nell'interno dell'apparecchio. La penetrazione di acqua in un elettroutensile augmente il rischio di una scossa elettrica.

7.2 Manutenzione

All'intero dell'appareccio non si trovano altre parti sottoposte ad una manutenzione quaisiali.

7.3 Ordinazione di pezzi di ricambio:

Volendo commissionate dei pezzi di ricambio, si dovrebbe dichiarare quanto segue:

modello dell'apparecchio
- numero dell'articolo dell'apparecchio
- numero d'ident, dell'apparecchio
- numero del pezzo di ricambio del ricambio necessitato.

Per i prezi e le informazioni attuali si veda www.isc-gmbh.info

8. Smaltimento e riciclaggio

L'apparechio si trova in un imbalaggio per evilare i danni dovuti al trasporto. Questo imbalaggio rappresenta una materia prima e più perché essere utilizzato di nuovo o riciclato. L'apparechio e i sui accessori sono fatti di materiali diversi, per es. metallo e plastica. Gli apparecchi difettosi non devono esseregettati nei rifi uti domestici. Per un smallimento correto l'apparechio va segnato ad un apposto centro di raccolta. Se non vi è noto nessun centro di raccolta, rivolgetevi per informazioni all'minammazione comunitàale.

9. Conservazione

Conservate l'apparechio e sua accessori in un luogo buio, asciutto, al riparo dal gelo e non accessibile ai bambini. La temperature ultimare per la conservazione è compresa tra 5 e 130 °C. Conservate l'elettROUTENSILE nell'imballaggio originale.

-34-

Solo per paesi membri dell'UE

Non smaltite gli elettroutensili nei rifi uti domestici!

Seconda la direttiva europea 2012/19/CE sui rifiuti di apparecchiature elettriche ed elettroniche e il suo recepimento nelle normative nazionali, gli elettroutensii usati devono verire raccoli separatamente e vorire smaliti in modo ecocompatabile.

Alternativa di riciclaggio alla richiesta di restituzione: il proprietario dell'apparechio elettrico è tenuto in alternativa, inceve della restituzione, a collaborare in modo che lo smalimento venga eseguito correttamente in caso ceda l'apparechio. L'apparechio vecchio poto essere venire consegnato ad un centro di raccolta che provides poi allsmaltimento secondo le norme nazionali sul riciclaggio e sui rifiuti. Non ne sono interessati gli accessori e i mezzi assistari sensa elementi elettrici forniti insieme ai vecchi apparechio.

La ristampa o l'ulteriore riproduzione,anche parziale, della documentazione o dei documents d'accompagnamento dei prodotti è consentita solo con l'especialta autorizzazione da parte della ISC GmbH.

Con riserva di apportare modifi che tecniche

-35-

Informazioni sul Servizio Assistenza

In tutti i Paesi indicatei nel certificate di garanzia disponiamo di competenti partner per il Servizio Assistenza (per i relativi dati di contatto si veda il certificate di garanzia), che sono a sua disposizione per tutte le richieste di assistenza come riparazione, fornitura di pezioni di ricambio e parti di usura o vendita di materiali di consumo.

Si deive tenerne presente che le seguente parti di甚么 prodotto sono soggette a un'usura naturale o dovuta all'uso overvo che le seguente parti sono necessarie come materiali di consumo.

Categoria Eaggio
Parti soggetti ad usura *
Materiale di consumo/parti di consumo * Stick di colla
Parti mancanti

* non necessariamente compreso tra gl elementi forniti!

In presenza di difeti o erori vi preghiamo di denunciare il caso sul sito internet www.isc-gmb.info. Vi preghiamo di descrivere con precisione l'anomalia e a tal riguardo di rispondere in agli caso alle segumenti domane:

L'apparecchio ha già funzionato una volta o era difettoso fin dall'inizio?
Avete notato qualcosa prima che si manifestasse il difetto (sintomo prima del difetto)?
A vosto parere che casa non funziona nell'apparecchio (sintomo principale)?
Descrivete che casa non funziona.

Certificato di garanzia

Gentili clienti,

I mosti prodotti sono soggetti ad un rigido control di qualità. Se I'appareccchio non dovesse trattavia funzionale correttamente, ci scusiamo e vi preghiamo di rivolgervi all my servizio di assistenza clienti all'indirizzo Indrizzico in queste scheda di garanzia. Siamo a sua disposizioneanche Telefonically am numero del Servizio Assistenza Indicato. Per la rivendicazione dei diritti di garanzia vale quanto sequere:

1. Le presenti condizioni di garanzia si rivolgo escludamente a consumatori, vale a dire a persona fisiche che non intendono utilizzare quello prodotto ne in ambito professionale ne per altre attività di lavoro autonomico. Le presenti condizioni di garanzia regolano prestazioni di garanzia supplementari che il produttore su indicate concede in aggiunta alla garanzia legaleagli acquirenti di nuovi appearecchi. La presente garanzia non tocca i vostri diritti al ricorso in garanzia previsti nella legge. Le nostre prestazioni di garanzia sono per voi gratuite.

2. La prestazione di garanzia riguarda escludvamente i difetti di un nuovo apparecchio da voi acquistato del produttore di cui sopra, riconducibili a errorsi di materiale o di produzione, ed ilimitata, a sua discrezione, all'eliminazione di questi difetti dell'apparecchio o alla sutilitazione dell'apparecchio stesso.

Tenete presente che i nostri appercassi non sono stati costrui per l'impeggo artigianale, professionale o imprenditoriale. Pertanto un contratto di garanzia non viene conclusione se l'appareccchio è stato usato除去 il periodo di garanzia in attività artigianaal, imprenditoriali o industriali o se è stato sottoposto a solleciazioni equivalenti.

1. Sono esclusi dalla nostra garanzia:

2. Danni all'apparechio causati alla mancata osservanzhe delle struzioni di montaggio o per un'installazione non corretta, della mancata osservanzhe delle struzioni per l'uso (como ad es, collegamento a una tensione di rete o a un tipo di corrente non corretti), alla mancata osservanzhe delle norme relative alla manutenzione e alla sicurezza, da l'esposizione dell'apparechio a condizioni ambientali anomale o per la mancata esecuzione di pulizia e manutenzione.

3. Danni all'appareccchio dovuti a usi impromo il olociti (come per es. sovraccarico dell'apparecchio o utilizzato utensil di ricambio o accessori non consentiti), alla penetrazione di cori estranei nell'apparecchio (come per es. sabbia, pietre o polvere, danni dovutl al trasporto), all'impiego delle forza o a infusssi (comere per es. danni causati da caduta).

4. Danni all'apprecchio o a parti diesso a riconduire a un'usura comune, dovuta all'uso o di altro tipo naturale.

5. Il periodo di garanzia è 24 mesi e inizi a partire alla data di acquisto dell'apparechio. I diritti di garanzia devono essere fissati valere prima della scadenza del periodo di garanzio, entro se due settamente sono avere accerto il difetto. E esclusa la rivendicazione di diritti di garanzia sulla scadenza del relativo periodo. La riparazione o la sostituzione dell'apparechio non comporta una proragona del periodo di garanzia e con这一点a prestazione per l'appareccchio o per pezzi di r来回iente eventualmente installati non inizi un nuovo periodo di garanzia. Cio valeanche nel caso in cui si ricarra a un servizio su posto.

6. Per rivendicare il diritto di garanzia v preghiamo di comunicare che l'apparecchio è difettoso tramite sito internet: www.isc-gmbh.info. Tenete a portata di mani lo documento di acquistoto o altri documents come prova dell'acquistato del mystro apperecchio nuovo. Apperecchi arrivati sulla rilevità documenti o nella targhetta d'identificazione sono esclusi nella prestazione di garanzia perché non possono essere classificati in modo correspondenda. Se il diletto dell'apparecchio rientra nella sua prestazione di garanzia, riceveze prantamente l'apperecchio riparato o un apperecchio nuovo.

Naturallymente effettulano a pagamento anche riparazioni sull'appeccio che non rientrano o non rientrano più nella garanzia. A tale scopo inviate l'apprecio allo indirizzo del nostro Centro Assistenza.

Per parti mancanti, di consumo e soggette a suareshamldamo alle limitazioni di questa garanzaa secondo le informazioni sul Servizio Assistenza di queste istruzioni per l'uso.
