TCGG 30 - Pistola per colla EINHELL - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Pistola per colla a caldo
Marca	Einhell
Modello	TCGG 30
Tensione di rete	220-240 V ~ 50 Hz
Potenza assorbita	200 W
Tempo di riscaldamento	Circa 5 minuti
Temperatura massima di fusione	252 °C
Temperatura di esercizio	Circa 195 °C
Diametro del bastoncino di colla	11 mm
Peso	0,3 kg
Categoria di protezione	II
Materiali compatibili	Legno, plastica, tessuto, cartone, ceramica, cuoio, ecc.
Contenuto della confezione	Pistola per colla a caldo, manuale di istruzioni, norme di sicurezza
Funzioni principali	Incollaggio per fusione a caldo, leva di scatto, supporto a staffa, ugello intercambiabile
Sostituzione dell'ugello	Possibile con una chiave da 13 mm (non fornita)
Pulizia	Panno umido e sapone, nessun prodotto aggressivo, evitare l'acqua all'interno
Manutenzione	Nessuna parte interna necessita di manutenzione
Conservazione	Luogo buio, asciutto, al riparo dal gelo, inaccessibile ai bambini, 5-30 °C
Garanzia	24 mesi dalla data di acquisto
Parti soggette a usura	Cartucce di colla
Sicurezza	Protezione classe II, indossare occhiali di protezione, superficie non combustibile, scollegare prima della manutenzione

Domande frequenti - TCGG 30 EINHELL

Come utilizzare la pistola per colla Einhell TCGG 30?

Inserire un bastoncino di colla da 11 mm nella pistola fino al fermo. Collegare l'apparecchio a una presa 220-240 V. Attendere circa 5 minuti di riscaldamento. Premere la leva di scatto per applicare la colla. Premere immediatamente le superfici da incollare l'una contro l'altra e mantenerle per circa 30 secondi per il tempo di presa.

Quali bastoncini di colla utilizzare con questa pistola?

Utilizzare bastoncini di colla di diametro 11 mm appositamente progettati per pistole per colla a caldo. La temperatura massima di fusione è di 252 °C.

Come cambiare l'ugello della pistola?

Scollegare l'apparecchio. Rimuovere il tappo in gomma dell'ugello. Svitare l'ugello con una chiave da 13 mm (non fornita). Verificare lo stato della guarnizione del nuovo ugello, quindi avvitarlo saldamente. Rimettere il tappo in gomma.

Quali materiali posso incollare con questa pistola?

Questa pistola è adatta per incollare legno, plastica, tessuto, cartone, ceramica, cuoio e altri materiali comuni. Non è destinata all'uso professionale o industriale.

Come pulire la pistola per colla?

Scollegare l'apparecchio prima di qualsiasi pulizia. Pulire l'esterno con un panno umido e un po' di sapone. Non utilizzare prodotti aggressivi. Evitare che l'acqua penetri all'interno. I residui di colla sui tessuti sono indelebili.

Quali sono le precauzioni di sicurezza da osservare?

Indossare occhiali di protezione. Posizionare la pistola su una superficie non combustibile durante l'uso. Scollegare sempre l'apparecchio prima di pulirlo o cambiare l'ugello. Non lasciare che i bambini giochino con l'imballaggio. L'apparecchio è di classe di protezione II.

Cosa fare se il cavo di alimentazione è danneggiato?

Il cavo di alimentazione deve essere sostituito dal produttore, dal suo servizio post-vendita o da una persona di qualifica simile per evitare qualsiasi rischio. Non utilizzare l'apparecchio con un cavo danneggiato.

Qual è la durata del riscaldamento della pistola?

Il tempo di riscaldamento è di circa 5 minuti. Dopo questo periodo, la pistola raggiunge la sua temperatura di esercizio di circa 195 °C ed è pronta all'uso.

Come conservare la pistola per colla dopo l'uso?

Posizionare la pistola sul supporto a staffa durante le pause. Dopo l'uso, scollegarla e lasciarla raffreddare. Conservarla in un luogo buio, asciutto e al riparo dal gelo, tra 5 e 30 °C, fuori dalla portata dei bambini. Utilizzare preferibilmente l'imballaggio originale.

Cosa fare in caso di guasto o difetto?

Registrare il difetto sul sito www.isc-gmbh.info descrivendo precisamente il problema e allegando la prova d'acquisto. La garanzia è di 24 mesi. Per i difetti fuori garanzia, è possibile far riparare l'apparecchio dietro rimborso delle spese.

MANUALE UTENTE TCGG 30 EINHELL

Istruzioni per l'uso originali Pistola per colla a caldo

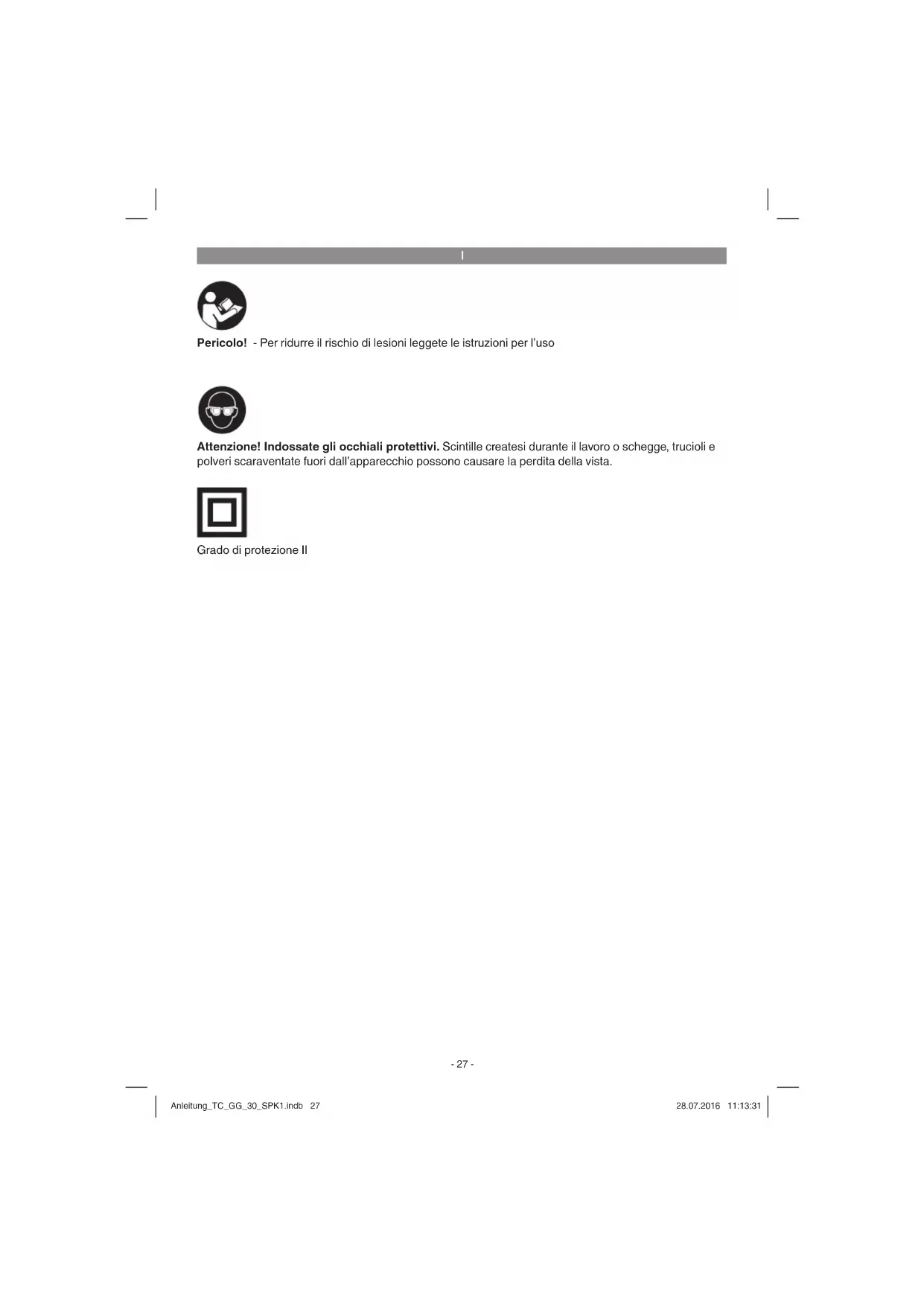

Pericolo! - Per ridurre il rischio di lesioni leggete le istruzioni per l'uso

Attenzione! Indossate gli occhiali protettivi. Scintille createsi durante il lavoro o schegge, trucioli e polveri scaraventate fuori dall'apparecchio possono causare la perdita della vista.

Grado di protezione II

Pericolo!

Nell'usare gli apparecchi si devono rispettare diverse avvertenze di sicurezza per evitare lesioni e danni. Quindi leggete attentamente queste istruzioni per l'uso/le avvertenze di sicurezza. Conservate bene le informazioni per averle a disposizione in qualsiasi momento. Se date l'apparecchio ad altre persone, consegnate queste istruzioni per l'uso/le avvertenze di sicurezza insieme all'apparecchio. Non ci assumiamo alcuna responsabilità per incidenti o danni causati dal mancato rispetto di queste istruzioni e delle avvertenze di sicurezza.

1. Avvertenze sulla sicurezza

Le relative avvertenze di sicurezza si trovano nell'opuscolo allegato.

Pericolo!

Leggete tutte le avvertenze di sicurezza e le istruzioni. Dimenticanze nel rispetto delle avvertenze di sicurezza e delle istruzioni possono causare scosse elettriche, incendi e/o gravi lesioni. Conservate tutte le avvertenze e le istruzioni per eventuali necessità future.

2. Descrizione dell'apparecchio ed elementi forniti

2.1 Descrizione dell'apparecchio (Fig. 1)

1 Ugello
2 Cavalletto d'appoggio
3 Leva del grilletto
4 Stick di colla

2.2 Elementi forniti

Verifi cate che l'articolo sia completo sulla base degli elementi forniti descritti. In caso di parti mancanti, rivolgetevi al nostro Centro Servizio Assistenza o al punto vendita in cui avete acquistato l'apparecchio presentando un documento di acquisto valido entro e non oltre i 5 giorni lavorativi dall'acquisto dell'articolo. Al riguardo fate attenzione alla Tabella Garanzia nelle informazioni sul Servizio Assistenza alla fi ne delle istruzioni.

• Aprite l'imballaggio e togliete con cautela l'apparecchio dalla confezione.
• Togliete il materiale d'imballaggio e anche i fermi di trasporto / imballo (se presenti).

• Controllate che siano presenti tutti gli elementi forniti.

• Verificate che l'apparecchio e gli accessori non presentino danni dovuti al trasporto.
  Se possibile, conservate l'imballaggio fino alla scadenza della garanzia.

Pericolo!

L'apparecchio e il materiale d'imballaggio non sono giocattoli! I bambini non devono giocare con sacchetti di plastica, fi lm e piccoli pezzi! Sussiste pericolo di ingerimento e soff ocamento!

• Pistola per colla a caldo
• Istruzioni per l'uso originali
• Avvertenze di sicurezza

3. Utilizzo proprio

Con la pistola per colla a caldo potete incollare i seguenti materiali: legno, plastica, tessuti, cartone, ceramica, pelle, ecc.

L'apparecchio deve venire usato solamente per lo scopo a cui è destinato. Ogni altro tipo di uso che esuli da quello previsto non è un uso conforme. L'utilizzatore/l'operatore, e non il costruttore, è responsabile dei danni e delle lesioni di ogni tipo che ne risultino.

Tenete presente che i nostri apparecchi non sono stati costruiti per l'impiego professionale, artigianale o industriale. Non ci assumiamo alcuna garanzia quando l'apparecchio viene usato in imprese commerciali, artigianali o industriali, o in attività equivalenti.

4. Caratteristiche tecniche

Tensione di rete: 220-240 V \~ 50 Hz

Potenza assorbita: 30 (200 W)

Tempo di riscaldamento ...... ca. 5 min.

Temperatura di fusione ....max. 252 °C

Temperatura di lavoro ......ca. 195 °C

Stick di colla ∅ 11 mm

Grado di protezione: ...... 1回

Peso: 0,3 kg

5. Prima della messa in esercizio

Prima di inserire la spina nella presa di corrente assicuratevi che i dati sulla targhetta di identifi ca-zione corrispondano a quelli di rete.

Avvertenza!

Staccate sempre la spina di alimentazione prima di ogni impostazione all'utensile.

Appoggiate sempre la pistola per colla a caldo su una base non infi ammabile.

Quindi inserite uno stick di colla nella pistola fi no alla battuta. Inserite ora la spina di alimentazione nella presa di corrente. Dopo un tempo di riscaldamento di ca. 5 minuti, la pistola per colla a caldo è pronta per l'uso.

6. Uso

Premendo il grilletto si può ora applicare la colla. Premete subito le due superfi ci una contro l'altra e fate pressione. Il tempo di presa è di ca. 30 secondi.

Attenzione!

In caso di interruzione o fi ne del lavoro di in- collaggio, posate sempre la pistola per colla a caldo sul cavalletto di appoggio.

Avvertenza! Non è possibile togliere eventuali macchie di colla dai tessuti.

Cambio degli ugelli (Fig. 3)

Per lavorare meglio in determinati punti, potete cambiare gli ugelli (1). Procedete nel modo seguente:

• Togliete il tappo di gomma (a) dall'ugello (1)
- Smontate l'ugello con una chiave per dadi da 13 mm (non compresa tra gli elementi forniti)
- Controllate che la guarnizione (anello di gomma) del nuovo ugello non sia danneggiata
- Montate il nuovo ugello all'apparecchio e serratelo
• Rimettete il tappo di gomma sull'ugello

7. Sostituzione del cavo di alimentazione

Pericolo!

Se il cavo di alimentazione di questo apparecchio viene danneggiato deve essere sostituito dal produttore, dal suo servizio di assistenza clienti o da una persona al pari qualificata al fine di evitare pericoli.

8. Pulizia, manutenzione e ordinazione dei pezzi di ricambio

Pericolo!

Prima di qualsiasi lavoro di pulizia staccate la spina dalla presa di corrente.

8.1 Pulizia

• Tenete il più possibile i dispositivi di protezione, le fessure di aerazione e la carcassa del motore liberi da polvere e sporco. Strofinate l'apparecchio con un panno pulito o soffiatelo con l'aria compressa a pressione bassa.
• Consigliamo di pulire l'apparecchio subito dopo averlo usato.
• Pulite l'apparecchio regolarmente con un panno asciutto ed un po' di sapone. Non usate detergenti o solventi perché questi ultimi potrebbero danneggiare le parti in plastica dell'apparecchio. Fate attenzione che non possa penetrare dell'acqua nell'interno dell'apparecchio. La penetrazione di acqua in un elettroutensile aumenta il rischio di una scossa elettrica.

8.2 Manutenzione

All'interno dell'apparecchio non si trovano altre parti sottoposte ad una manutenzione qualsiasi.

8.3 Ordinazione di pezzi di ricambio e accessori

In caso di ordinazione di pezzi di ricambio è necessario indicare quanto segue:

• Tipo di apparecchio
• Numero di articolo dell'apparecchio
• Numero di identificazione dell'apparecchio
• Numero del pezzo di ricambio richiesto
  Per i prezzi e le informazioni attuali si veda www.isc-gmbh.info

Consiglio! Per un buon risultato di lavoro consigliamo gli accessori di qualità di

kwb ! www.kwb.eu

[e-mail]

9. Smaltimento e riciclaggio

L'apparecchio si trova in un imballaggio per evitare i danni dovuti al trasporto. Questo imballaggio rappresenta una materia prima e può perciò essere utilizzato di nuovo o riciclato. L'apparecchio e i suoi accessori sono fatti di materiali diversi, per es. metallo e plastica. Gli apparecchi difettosi non devono essere gettati nei rifi uti domestici. Per uno smaltimento corretto l'apparecchio va consegnato ad un apposito centro di raccolta. Se non vi è noto nessun centro di raccolta, rivolgetevi per informazioni all'amministrazione comunale.

10. Conservazione

Conservate l'apparecchio e i suoi accessori in un luogo buio, asciutto, al riparo dal gelo e non accessibile ai bambini. La temperatura ottimale per la conservazione è compresa tra i 5 e i 30 °C. Conservate l'elettroutensile nell'imballaggio originale.

Solo per paesi membri dell'UE

Non smaltite gli elettroutensili nei rifi uti domestici!

Secondo la direttiva europea 2012/19/CE sui rifiuti di apparecchiature elettriche ed elettroniche e il suo recepimento nelle normative nazionali, gli elettroutensili usati devono venire raccolti separatamente e venire smaltiti in modo ecocompatibile.

Alternativa di riciclaggio alla richiesta di restituzione:

il proprietario dell'apparecchio elettrico è tenuto in alternativa, invece della restituzione, a collaborare in modo che lo smaltimento venga eseguito correttamente in caso ceda l'apparecchio. L'apparecchio vecchio può anche venire consegnato ad un centro di raccolta che provvede poi allo smaltimento secondo le norme nazionali sul riciclaggio e sui rifiuti. Non ne sono interessati gli accessori e i mezzi ausiliari senza elementi elettrici forniti insieme ai vecchi apparecchi.

La ristampa o l'ulteriore riproduzione, anche parziale, della documentazione o dei documenti d'accompagnamento dei prodotti è consentita solo con l'esplicita autorizzazione da parte della iSC GmbH.

Con riserva di apportare modifi che tecniche

Informazioni sul Servizio Assistenza

In tutti i Paesi indicati nel certificato di garanzia disponiamo di competenti partner per il Servizio Assistenza (per i relativi dati di contatto si veda il certificato di garanzia), che sono a vostra disposizione per tutte le richieste di assistenza come riparazione, fornitura di pezzi di ricambio e parti di usura o vendita di materiali di consumo.

Si deve tenere presente che le seguenti parti di questo prodotto sono soggette a un'usura naturale o dovuta all'uso ovvero che le seguenti parti sono necessarie come materiali di consumo.

Categoria Esempio
Parti soggette ad usura *
Materiale di consumo/parti di consumo * Stick di colla
Parti mancanti

* non necessariamente compreso tra gli elementi forniti!

In presenza di difetti o errori vi preghiamo di denunciare il caso sul sito internet www.isc-gmbh.info. Vi preghiamo di descrivere con precisione l'anomalia e a tal riguardo di rispondere in ogni caso alle seguenti domande:

• L'apparecchio ha già funzionato una volta o era difettoso fin dall'inizio?
• Avete notato qualcosa prima che si manifestasse il difetto (sintomo prima del difetto)?
- A vostro parere che cosa non funziona nell'apparecchio (sintomo principale)?
Descrivete che cosa non funziona.

Certifi cato di garanzia

Gentili clienti,

i nostri prodotti sono soggetti ad un rigido controllo di qualità. Se l'apparecchio non dovesse tuttavia funzionare correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro servizio di assistenza clienti all'indirizzo indicato in questa scheda di garanzia. Siamo a vostra disposizione anche telefonicamente al numero del Servizio Assistenza indicato. Per la rivendicazione dei diritti di garanzia vale quanto segue:

1. Le presenti condizioni di garanzia si rivolgono esclusivamente a consumatori, vale a dire a persone fisiche che non intendono utilizzare questo prodotto né in ambito professionale né per altre attività di lavoro autonomo. Le presenti condizioni di garanzia regolano prestazioni di garanzia supplementari che il produttore su indicato concede in aggiunta alla garanzia legale agli acquirenti di nuovi apparecchi. La presente garanzia non tocca i vostri diritti al ricorso in garanzia previsti dalla legge. Le nostre prestazioni di garanzia sono per voi gratuite.

2. La prestazione di garanzia riguarda esclusivamente i difetti di un nuovo apparecchio da voi acquistato del produttore di cui sopra, riconducibili a errori di materiale o di produzione, ed è limitata, a nostra discrezione, all'eliminazione di questi difetti dell'apparecchio o alla sostituzione dell'apparecchio stesso.

Tenete presente che i nostri apparecchi non sono stati costruiti per l'impiego artigianale, professionale o imprenditoriale. Pertanto un contratto di garanzia non viene concluso se l'apparecchio è stato usato entro il periodo di garanzia in attività artigianali, imprenditoriali o industriali o se è stato sottoposto a sollecitazioni equivalenti.

1. Sono esclusi dalla nostra garanzia:

- Danni all'apparecchio causati dalla mancata osservanza delle istruzioni di montaggio o per un'installazione non corretta, dalla mancata osservanza delle istruzioni per l'uso (come ad es. collegamento a una tensione di rete o a un tipo di corrente non corretti), dalla mancata osservanza delle norme relative alla manutenzione e alla sicurezza, dall'esposizione dell'apparecchio a condizioni ambientali anomale o per la mancata esecuzione di pulizia e manutenzione.

- Danni all'apparecchio dovuti a usi impropri o illeciti (come per es. sovraccarico dell'apparecchio o utilizzo di utensili di ricambio o accessori non consentiti), alla penetrazione di corpi estranei nell'apparecchio (come per es. sabbia, pietre o polvere, danni dovuti al trasporto), all'impiego della forza o a influssi esterni (come per es. danni causati da caduta).

- Danni all'apparecchio o a parti di esso da ricondurre a un'usura comune, dovuta all'uso o di altro tipo naturale.

1. Il periodo di garanzia è 24 mesi e inizia a partire dalla data di acquisto dell'apparecchio. I diritti di garanzia devono essere fatti valere prima della scadenza del periodo di garanzia, entro due settimane dopo avere accertato il difetto. È esclusa la rivendicazione di diritti di garanzia dopo la scadenza del relativo periodo. La riparazione o la sostituzione dell'apparecchio non comporta una proroga del periodo di garanzia e con questa prestazione per l'apparecchio o per pezzi di ricambio eventualmente installati non inizia un nuovo periodo di garanzia. Ciò vale anche nel caso in cui si ricorra a un servizio sul posto.

2. Per rivendicare il diritto di garanzia vi preghiamo di comunicare che l'apparecchio è difettoso tramite sito internet: www.isc-gmbh.info. Tenete a portata di mano il documento di acquisto o altri documenti come prova dell'acquisto del vostro apparecchio nuovo. Apparecchi inviati senza i relativi documenti o senza targhetta d'identificazione sono esclusi dalla prestazione di garanzia perché non possono essere classificati in modo corrispondente. Se il difetto dell'apparecchio rientra nella nostra prestazione di garanzia, ricevete prontamente l'apparecchio riparato o un apparecchio nuovo.

Naturalmente effettuiamo a pagamento anche riparazioni sull'apparecchio che non rientrano o non rientrano più nella garanzia. A tale scopo inviate l'apparecchio all'indirizzo del nostro Centro Assistenza.

Per parti mancanti, di consumo e soggette a usura rimandiamo alle limitazioni di questa garanzia secondo le informazioni sul Servizio Assistenza di queste istruzioni per l'uso.
