Typ výrobku	Tavná pistole
Značka	Einhell
Model	TCGG 30
Síťové napětí	220-240 V ~ 50 Hz
Příkon	200 W
Doba zahřívání	Přibližně 5 minut
Max. teplota tavení	252 °C
Provozní teplota	Přibližně 195 °C
Průměr lepicí tyčinky	11 mm
Hmotnost	0,3 kg
Třída ochrany	II
Kompatibilní materiály	Dřevo, plast, textil, karton, keramika, kůže atd.
Obsah dodávky	Tavná pistole, návod k obsluze, bezpečnostní pokyny
Hlavní funkce	Lepení horkým tavením, spouštěcí páčka, podpěrný třmen, vyměnitelná tryska
Výměna trysky	Možné s klíčem 13 mm (není součástí dodávky)
Čištění	Vlhký hadřík a mýdlo, žádné agresivní prostředky, zabránit vniknutí vody dovnitř
Údržba	Žádné vnitřní díly vyžadující údržbu
Skladování	Tmavé, suché místo, chráněné před mrazem, mimo dosah dětí, 5-30 °C
Záruka	24 měsíců od data nákupu
Opotřebitelné díly	Lepicí tyčinky
Bezpečnost	Ochrana třídy II, noste ochranné brýle, nehořlavý povrch, před údržbou odpojte

Často kladené otázky - TCGG 30 EINHELL

Jak používat tavnou pistoli Einhell TCGG 30?

Vložte lepicí tyčinku o průměru 11 mm do pistole až na doraz. Zapojte přístroj do zásuvky 220-240 V. Počkejte přibližně 5 minut na zahřátí. Stiskněte spouštěcí páčku pro nanesení lepidla. Okamžitě přitiskněte lepené plochy k sobě a držte je přibližně 30 sekund pro zatuhnutí.

Jaké lepicí tyčinky použít s touto pistolí?

Používejte lepicí tyčinky o průměru 11 mm speciálně určené pro tavné pistole. Maximální teplota tavení je 252 °C.

Jak vyměnit trysku pistole?

Odpojte přístroj. Odstraňte gumovou zátku trysky. Odšroubujte trysku klíčem 13 mm (není součástí dodávky). Zkontrolujte stav těsnění nové trysky, poté ji pevně našroubujte. Nasaďte zpět gumovou zátku.

Jaké materiály mohu touto pistolí lepit?

Tato pistole je vhodná pro lepení dřeva, plastu, textilu, kartonu, keramiky, kůže a dalších běžných materiálů. Není určena pro profesionální nebo průmyslové použití.

Jak čistit tavnou pistoli?

Před čištěním přístroj odpojte. Čistěte vnější povrch vlhkým hadříkem a trochou mýdla. Nepoužívejte agresivní prostředky. Zabraňte vniknutí vody dovnitř. Zbytky lepidla na textilu jsou neodstranitelné.

Jaká bezpečnostní opatření je třeba dodržovat?

Noste ochranné brýle. Během používání umístěte pistoli na nehořlavý povrch. Před čištěním nebo výměnou trysky vždy odpojte přístroj. Nenechávejte děti hrát si s obalem. Přístroj je třídy ochrany II.

Co dělat, pokud je napájecí kabel poškozen?

Napájecí kabel musí být vyměněn výrobcem, jeho servisním střediskem nebo podobně kvalifikovanou osobou, aby se předešlo riziku. Nepoužívejte přístroj s poškozeným kabelem.

Jaká je doba zahřívání pistole?

Doba zahřívání je přibližně 5 minut. Po této době dosáhne pistole provozní teploty přibližně 195 °C a je připravena k použití.

Jak skladovat tavnou pistoli po použití?

Během přestávek umístěte pistoli na podpěrný třmen. Po použití ji odpojte a nechte vychladnout. Skladujte na tmavém, suchém místě chráněném před mrazem, při teplotě 5-30 °C, mimo dosah dětí. Nejlépe používejte původní obal.

Co dělat v případě poruchy nebo závady?

Zaregistrujte závadu na webu www.isc-gmbh.info s přesným popisem problému a přiložením dokladu o koupi. Záruka je 24 měsíců. U závad mimo záruku můžete nechat přístroj opravit za úhradu nákladů.

NÁVOD K OBSLUZE TCGG 30 EINHELL

CZ Originální návod k obsluze Tavná pistole

SK Originálny návod na obsluhu Tepelná lepiaca pištol'

1

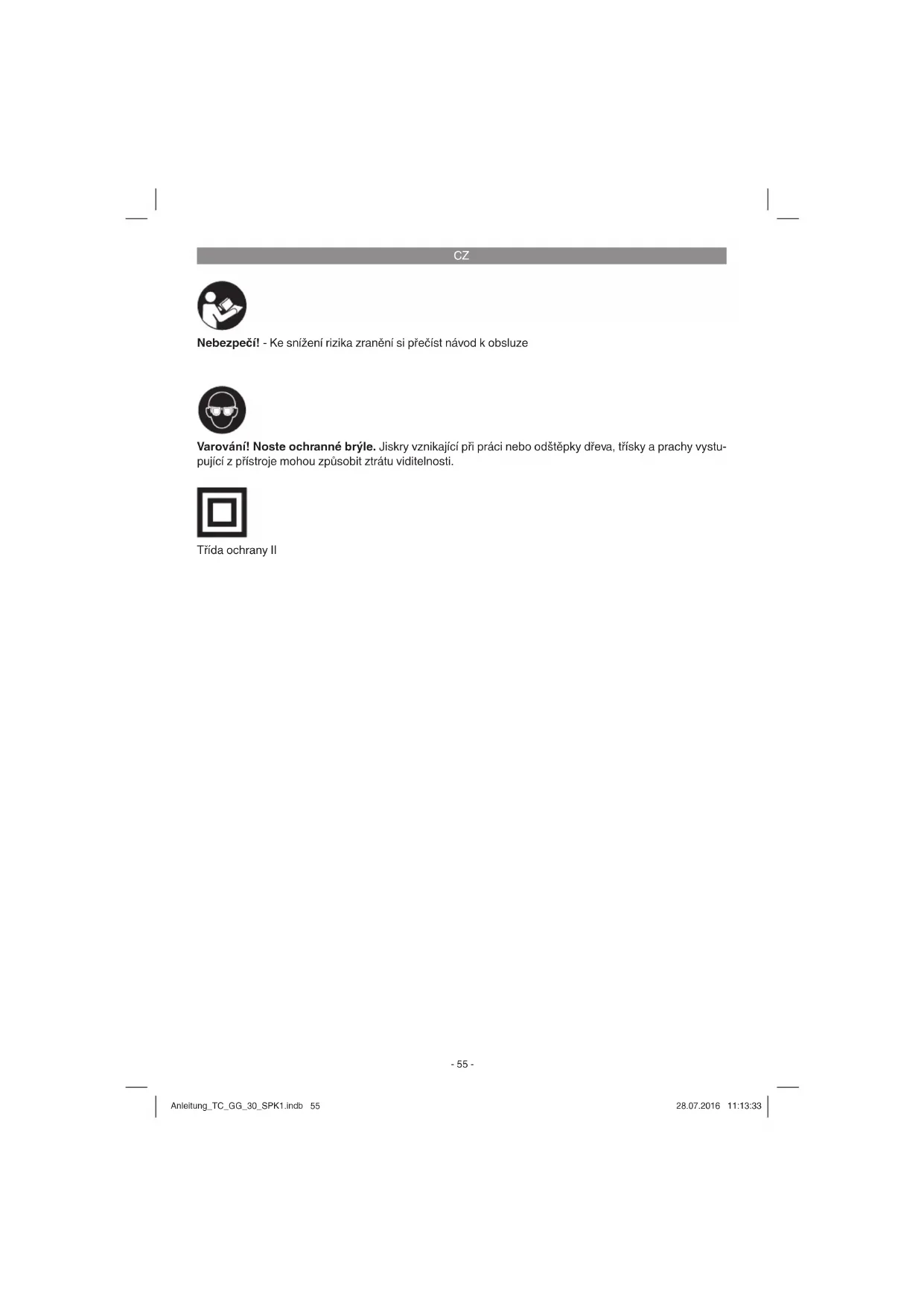

Nebezpečí! - Ke snížení rizika zranění si přečíst návod k obsluze

Varování! Noste ochranné brýle. Jiskry vznikající při práci nebo odštěpky dřeva, třisky a prachy vystupující z přístroje mohou způsobit ztrátu viditelnosti.

Třída ochrany II

CZ

Nebezpečí!

Při používání přístrojů musí být dodržována určitá bezpečnostní opatření, aby se zabránilo zraněním a škodám. Přečtěte si proto pečlivě tento návod k obsluze / bezpečnostní pokyny. Dobře si ho/ je uložte, abyste měli tyto informace kdykoliv po ruce. Pokud předáte přístroj jiným osobám, předejte s ním prosím i tento návod k obsluze/ bezpečnostní pokyny. Nepřebíráme žádné ručení za škody a úrazy vzniklé v důsledku nedodržování tohoto návodu k obsluze a bezpečnostních pokynů.

1. Bezpečnostní pokyny

Příslušné bezpečnostní pokyny naleznete v přiložené brožurce.

Nebezpečí!

Přečtěte si všechny bezpečnostní pokyny a instrukce. Zanedbání při dodržování bezpečnostních pokynů a instrukcí mohou mít za následek úder elektrickým proudem, požár a/nebo těžká zranění. Všechny bezpečnostní pokyny a instrukce si uložte pro budoucí použití.

2. Popis přístroje a rozsah dodávky

2.1 Popis přístroje (obr. 1)

1 Tryska

2 Stojánek

3 Spouštěcí páčka

4 Tavná patrona

2.2 Rozsah dodávky

Zkontrolujte prosím úplnost výrobku na základě popsaného rozsahu dodávky. V případě chybějících dílů se prosím obraťte nejpozději během 5 pracovních dnů po zakoupení výrobku za předložení platného dokladu o koupi na naše servisní středisko nebo prodejnu, kde jste přístroj zakoupili. Dbejte prosím na tabulku o záruce v servisních informacích na konci návodu.

- Otevřete balení a přístroj opatrně vyjměte z balení.

- Odstraňte obalový materiál a ochrany balení / dopravní pojistky (jsou-li k dispozici).

- Překontrolujte, zda je rozsah dodávky úplný.

- Zkontrolujte přístroj a příslušenství, zda nebyly při přepravě poškozeny.

- Balení si pokud možno uložte až do uplynutí záruční doby.

Nebezpečí!

Přístroj a obalový materiál nejsou dětská hračka! Děti si nesmějí hrát s plastovými sáčky, fóliemi a malými díly! Hrozí nebezpečí spolknutí a udušení!

• Tavná pistole

• Originální návod k obsluze

- Bezpečnostní pokyny

3. Použití podle účelu určení

Pomocí tavné pistole se dají lepit následující materiály: dřevo, plast, textil, karton, keramika, kůže, atd.

Přístroj smí být používán pouze podle svého účelu určení. Každé další, toto překračující použití, neodpovídá použití podle účelu určení. Za z toho vyplývající škody nebo zranění všeho druhu ručí uživatel/obsluhující osoba a ne výrobce.

Dbejte prosím na to, že naše přístroje nebyly podle svého účelu určení konstruovány pro živnostenské, řemeslnické nebo průmyslové použití. Nepřebíráme proto žádné ručení, pokud je přístroj používán v živnostenských, řemeslných nebo průmyslových podnicích a při srovnatelných činnostech.

4. Technická data

Síťové napětí: .....220-240 V \~ 50 Hz

Příkon: 30 (200 W)

Zahřivací doba ..... cca 5 min.

Tavná teplota max. 252 °C

Pracovní teplota .....cca 195 °C

Průměr tavné tyčinky.... 11 mm

Třída ochrany: ...... II回

Hmotnost: 0,3 kg

CZ

5. Před uvedením do provozu

Před zapnutím se přesvědčte, zda údaje na typovém štítku souhlasí s údaji sítě.

Varování!

Než začnete na přístroji provádět nastavení, vždy vytáhněte siťovou zástrčku ze zásuvky.

Tavnou pistoli vždy odstavte na nehořlavý podklad.

Zasuňte tavnou patronu až nadoraz do tavné pistole. Nyní zastrčte síťovou zástrčku do zásuvky. Po zahřivací době cca 5 minut je tavná pistole připravena k použití.

6. Obsluha

Po stlačení spouště můžete nanášet lepidlo. Obě plochy k sobě ihned přiložte k sobě a stlačte. Doba tuhnutí činí cca 30 vteřin.

Varování!

Při přerušení práce nebo po ukončení lepení postavte tavnou pistoli vždy na stojánek.

Upozornění! Skvrny od lepidla na textilu se už nedají odstranit.

Výměna trysek (obr. 3)

Pro lepší pracovní výsledky na určitých místech je možné vyměnit trysky (1). Postupujte následovně:

• Z trysky (1) stáhněte gumovou krytku (a).
- Odmontujte trysku pomocí klíče na šrouby vel. 13 mm (není součástí dodávky).
- Zkontrolujte, není-li těsnění (gumový kroužek) na nové trysce poškozené.
- Namontujte novou trysku na přístroj a pevně ji utáhněte.
• Gumovou krytku opět nasad'te na trysku.

7. Výměna síťového napájecího vedení

Nebezpečí!

Pokud je síťové napájecí vedení poškozeno, musí být nahrazeno výrobcem nebo jeho zákaznickým servisem nebo kvalifi kovanou osobou, aby se zabránilo nebezpečím.

8. Čištění, údržba a objednání náhradních dílů

Nebezpečí!

Před všemi čisticími pracemi vytáhněte síťovou zástrčku.

8.1 Čištění

• Udržujte bezpečnostní zařízení, větrací otvory a kryt motoru tak prosté prachu a nečistot, jak jen to je možné. Otřete přístroj čistým hadrem nebo ho profoukněte stlačeným vzduchem při nízkém tlaku.
• Doporučujeme přímo po každém použití přístroj vyčistit.
• Pravidelně přístroj čistěte vlhkým hadrem a trochou mazlavého mýdla. Nepoužívejte čisticí prostředky nebo rozpouštědla; tyto by mohly narušit plastové díly přístroje. Dbejte na to, aby se do přístroje nedostala voda. Vniknutí vody do elektrického přístroje zvyšuje riziko úderu elektrickým proudem.

8.2 Údržba

Uvnitř přístroje se nevyskytují žádné další díly vyžadující údržbu.

8.3 Objednávání náhradních dílů a příslušenství:

Při objednávce náhradních dílů je třeba uvést následující údaje:

• Typ přístroje
• Číslo artiklu přístroje
• Identifikační číslo přístroje
- Číslo požadovaného náhradního dílu Aktuální ceny a informace naleznete na www.isc-gmbh.info

Tip: Pro dobré pracovní výsledky doporučujeme používat vysoce kvalitní příslušenství značky kwb ! www.kwb.eu [e-mail]

CZ

9. Likvidace a recyklace

Přístroj je uložen v balení, aby bylo zabráněno poškození při přepravě. Toto balení je surovina a tím znovu použitelné nebo může být dáno zpět do cirkulace surovin. Přístroj a jeho příslušenství jsou vyrobeny z rozdílných materiálů, jako např. kov a plasty. Defektní přístroje nepatří do domovního odpadu. K odborné likvidaci by měl být přístroj odevzdán na příslušném sběrném místě. Pokud žádné takové sběrné místo neznáte, měli byste se informovat na místním zastupitelství.

10. Skladování

Skladujte přístroj a jeho příslušenství na tmavém, suchém a nezamrzajícím místě a mimo dosah dětí. Optimální teplota skladování leží mezi 5 a 30°C. Uložte elektrický přístroj v originálním balení.

CZ

Jen pro země EU

Elektrické nářadí a přístroje neodhazujte do domovního odpadu!

Podle evropské směrnice 2012/19/ES o odpadních elektrických a elektronických zařízeních (OEEZ) a při prosazování národního práva musí být spotřebované elektrické nářadí sbíráno samostatně a musí být dopraveno do odpovídajícího ekologického recyklačního závodu.

Alternativa recyklace k výzvě na zpětné odeslání výrobku:

Vlastník elektrického přístroje je povinen alternativně namísto zpětného odeslání zařízení spolupůsobit při jeho správném zužitkování v případě, že se vzdá jeho vlastnictví. Starý přístroj lze v takovém případě odevzdat také ve sbrěně, která provede odstranění ve smyslu národního zákona o recyklaci a odpadech. Tyto předpisy se nevztahují na dily příslušenství a pomocné prostředky bez elektrických součástí přidané ke starým přístrojům.

Patisk nebo jiné rozmnožování dokumentace a průvodních listin, také ve výtažcích, je připustný pouze s výslovným souhlasem fi rmy iSC GmbH.

Technickézměny vyhrazeny

CZ

Servisní informace

Ve všech zemích uvedených v záručním listu máme kompetentní servisní partnery, jejichž kontaktní údaje naleznete v záručním listu. Jsou Vám k dispozici pro všechny servisní požadavky jako opravy, objednávání náhradních a rychle opotřebitelných dílů nebo nákup spotřebních materiálů.

Je třeba dbát na to, že u tohoto přístroje podléhají následující díly opotřebení přiměřenému použití nebo přirozenému opotřebení, resp. jsou potřebné jako spotřební materiál.

Kategorie Příklad
Rychleopotřebitelné díly*
Spotřební materiál/spotřební díly*	Tavné patrony
Chybějící díly

* není nutně obsaženo v rozsahu dodávky!

V případě nedostatků nebo chyb Vás žádame, abyste příslušnou chybu nahlásili na internetové stránce www.isc-gmbh.info. Dbejte prosím na přesný popis chyby a odpovězte přitom v každém případě na následující otázky:

• Fungoval přístroj předtím nebo byl od začátku defektní?
  Všimli jste si něčeho před vyskytnutím poruchy (příznak před poruchou)?
  Jakou chybnou funkci přístroj podle Vašeho názoru vykazuje (hlavní přiznak)?
  Popište tuto chybnou funkci.

CZ

Záruční list

Vážená zákaznice, vážený zákazníku,

naše výrobky podléhají přísné kontrole kvality. Pokud i přesto tento přístroj bezvadně nefunguje, je nám to velice líto a prosíme Vás, abyste se obrátili na naši servisní službu na adrese uvedené na tomto záručním listu. Rádi Vám budeme k dispozici také telefonicky na uvedeném servisním telefonním čísle. Pro uplatňování požadavků poskytnutí záruky platí následující:

1. Tyto záruční podmínky jsou určeny výlučně pro spotřebitele, tzn. fyzické osoby, které tento výrobek nebudou používat ani v rámci své profesní, ani jiné výdělečně činné aktivity. Tyto záruční podmínky upravují dodatečné záruky, které níže uvedený výrobce poskytuje kupujícím nových přístrojů navíc k zákonné záruce. Vaše zákonem stanovené nároky na záruku zůstanou touto zárukou nedotčeny. Naše záruka je pro Vás bezplatná.

2. Záruka se vztahuje výhradně na nedostatky na vámi zakoupeném novém přístroji níže uvedeného výrobce, které jsou způsobené chybou materiálu nebo výrobní chybou, a podle našeho uvážení je omezena na odstranění těchto nedostatků na přístroji nebo výměnu přístroje.

Dbejte prosím na to, že naše přístroje nebyly podle svého účelu určení konstruovány pro živnostenské, řemeslnické nebo odborné použití. Záruční smlouva se proto nenaplní, pokud byl přístroj během záruční doby používán v živnostenských, řemeslnických nebo průmyslových podnicích nebo byl vystaven srovnatelnému zatížení.

1. Z naší záruky jsou vylou čeny:

- Škody na přístroji, které vznikly nedodržením montážního návodu nebo na základě neoborné instalace, nedodržením návodu k použití (jako např. připojení na chybné síťové napětí nebo druh el. proudu), nebo nedodržením pokynů k údržbě a bezpečnostních pokynů, vystavením přístroje nepřirozeným povětrnostním podmínkám nebo nedostatečnou péčí a údržbou.

- Škody na přístroji, které vznikly neoprávněným nebo nesprávným použitím (jako např. přetížení přístroje nebo použití neschválených přídavných nástrojů nebo příslušenství), vniknutím cizích těles do přístroje (jako např. písek, kameny nebo prach, škody při přepravě), používáním násilí nebo cizím působením (jako např. škody způsobené pádem).

- Škody na přístroji nebo na dílech přístroje, které jsou způsobeny běžným opotřebením přiměřeného použití nebo jiným přirozeným opotřebením.

1. Záruční doba činí 24 měsíců a začíná datem koupě přístroje. Požadavky poskytnutí záruky musí být uplatňovány před uplynutím záruční doby během dvou týdnů poté, co byla vada zjištěna. Uplatňování požadavků poskytnutí záruky po uplynutí záruční doby je vyloučeno. Oprava nebo výměna přístroje nevede ani k prodloužení záruční doby, ani nedojde tímto výkonem k zahájení nové záruční doby pro tento přístroj nebo pro jakékoli zabudované náhradní díly. To platí také při využití místního servisu.

2. Pro uplatňování požadavků na poskytnutí záruky nahlaste prosím váš defektní přístroj na: www.isc-gmbh.info. Mějte připravenu nákupní účtenku nebo jiné doklady o vašem nákupu. Přístroje, které jsou zaslány bez odpovídajících dokladů a bez typového štítku, jsou ze záručního plnění vyloučeny z důvodu nedostatečné možnosti jednoznačného přírazení. Pokud je defekt přístroje zahrnut v naší záruce, obdržíte obratem zpátky opravený nebo nový přístroj.

Samozřejmě Vám rádi odstraníme nedostatky na přístroji na Vaše náklady, pokud tyto nedostatky nejsou nebo už nejsou zahrnuty v rozsahu záruky. V takovém případě nám prosím zašlete přístroj na naší servisní adresu.

V případě rychle opotřebitelných dílů, spotřebních dílů a chybějících dílů poukazujeme na omezení této záruky podle servisních informací uvedených v tomto návodu k obsluze.
