KÄYTTÖOHJE TCCG 3.6 Li EINHELL

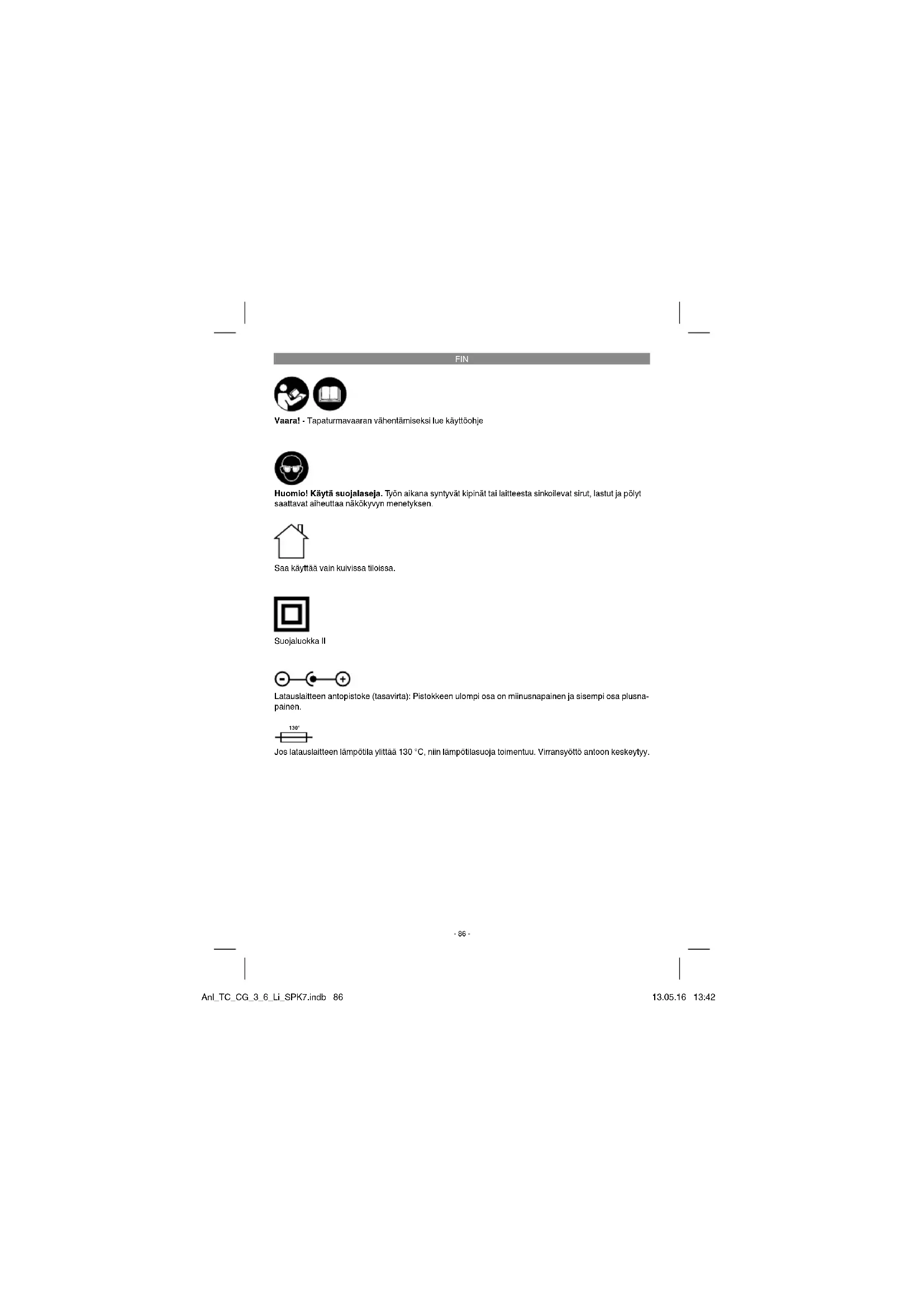

Vaara! - Tapaturmavaaran vähentämiseksi lue käyttöohje Huomio! Käytä suojalaseja. Työn aikana syntyvät kipinät tai laitteesta sinkoilevat sirut, lastut ja pölyt saattavat aiheuttaa näkökyvyn menetyksen. Saa käyttää vain kuivissa tiloissa. Suojaluokka II Latauslaitteen antopistoke (tasavirta): Pistokkeen ulompi osa on miinusnapainen ja sisempi osa plusna- painen. 130° Jos latauslaitteen lämpötila ylittää 130 °C, niin lämpötilasuoja toimentuu. Virransyöttö antoon keskeytyy. Anl_TC_CG_3_6_Li_SPK7.indb 86Anl_TC_CG_3_6_Li_SPK7.indb 86 13.05.16 13:4213.05.16 13:42FIN Vaara! Laitteita käytettäessä tulee noudattaa tiettyjä turvallisuusvarotoimia tapaturmien ja vaurioiden välttämiseksi. Lue sen vuoksi tämä käyttöohje / nämä turvallisuusmääräykset huolellisesti läpi. Säilytä ne hyvin, jotta niissä olevat tiedot ovat myöhemminkin milloin vain käytettävissäsi. Jos luovutat laitteen muille henkilöille, ole hyvä ja anna heille myös tämä käyttöohje / nämä turval- lisuusmääräykset laitteen mukana. Emme ota mitään vastuuta tapaturmista tai vaurioista, jotka ovat aiheutuneet tämän käyttöohjeen tai turvalli- suusohjeiden noudattamisen laiminlyönnistä.

1. Tätä laitetta saavat vähintään

8-vuotiaat lapset sekä hen- kilöt, joiden fyysiset, aistipe- räiset tai henkiset kyvyt ovat rajoitetut tai joilla ei ole tarvit- tavaa kokemusta ja tietoutta, käyttää ainoastaan valvottuina tai jos heitä on opastettu käyt- tämään laitetta turvallisesti ja he ymmärtävät sen käytöstä aiheutuvat vaarat. Lapset eivät saa leikkiä laitteella. Lapset saavat suorittaa puhdistus- ja käyttäjähuoltotoimia ainoasta- an valvottuina.

2. Ennen laitteen hävittämistä

tulee akku ottaa pois.

3. Laite täytyy erottaa virransyöt-

östä, kun akku otetaan pois.

4. Akku tulee hävittää määräyss-

1. Turvallisuusmääräykset

Laitetta koskevat turvallisuusmääräykset löydät oheistetusta vihkosesta. Vaara! Lue kaikki turvallisuusmääräykset ja ohjeet. Jos turvallisuusmääräyksiä tai muita ohjeita ei noudateta, saattaa tästä aiheutua sähköiskuja, tulipaloja ja/tai vaikeita vammoja. Säilytä kaikki turvallisuusmääräykset ja ohjeet myöhempää tarvetta varten.

2. Laitteen kuvaus ja toimituksen

2.1 Laitteen kuvaus (kuvat 1-3)

1. Päälle-/pois-katkaisin

2.2 Toimituksen sisältö

Tarkasta tässä kuvatun toimitusselostuksen avul- la, että tuote on täysimääräinen. Jos osia puuttuu, ota viimeistään 5. arkipäivänä oston jälkeen yhteyttä asiakaspalveluumme tai siihen myyn- tipisteeseen, josta olet ostanut laitteen, ja esitä vastaava ostotosite. Huomioi tässä myös tämän ohjekirjan lopussa olevat asiakaspalveluohjeet ja takuusuoritustaulukko.

Avaa pakkaus ja ota laite varovasti pakkauk- sesta.

Poista pakkausmateiriaalit sekä pakkaus- ja kuljetusvarmistukset (mikäli käytetty).

Tarkasta, onko toimitus täysilukuinen.

Tarksta, onko laitteessa ja varusteissa kulje- tusvaurioita.

Säilytä pakkaus, mikäli mahdollista, takuua- jan loppuun saakka. Vaara! Laite ja pakkausmateriaalit eivät ole lasten leikkikaluja! Lapset eivät saa leikkiä muovi- pusseilla, kelmuilla tai pienillä osilla! Niistä uhkaa nielaisu- ja tukehtumisvaara!

Akkukäyttöinen kuumaliimapistooli

Alkuperäiskäyttöohje

3. Määräysten mukainen käyttö

Akkukäyttöisellä kuumaliimapistoolilla voit liimata seuraavia materiaaleja toisiinsa: puuta, muovia, tekstiilejä, pahvia, keramiikkaa, nahkaa jne. Konetta saa käyttää ainoastaan sille määrättyyn tarkoitukseen. Kaikkinainen tämän ylittävä käyttö ei ole määräysten mukaista. Kaikista tästä aiheu- tuvista vahingoista tai loukkaantumisista on vas- tuussa laitteen omistaja/käyttäjä eikä suinkaan sen valmistaja. Ole hyvä ja ota huomioon, että laitteitamme ei ole suunniteltu ja valmistettu käytettäväksi pienteol- lisuus- tai teollisuustarkoituksiin. Emme siksi ota mitään vastuuta vaurioista, jos laitetta käytetään pienteollisuus-, käsityöläis- tai teollisuustyöpaiko- illa tai näihin verrattavissa olevissa toimissa.

Jännitteen syöttö: ..........................3,6 V tasavirta Kuumenemisaika: ......................................n. 15 s Sulamislämpötila: .................................... 170 °C. Liimapuikon Ø: ........................................... 7 mm Akun kapasiteetti: ......................................1,5 Ah Akkutyyppi: ........................................ Litium-ioni Paino: .......................................................0,25 kg Latauslaite TC-CG 3,6 Li -laitteelle Akun latausjännite: ...........................5 V tasavirta Akun latausvirta: ......................................400 mA Latauslaitteen verkkojännite: .................... 100-240V ~ 50/60 Hz Latausaika: ................................................... 3-5 t Huomio! Jäämäriskit Silloinkin, kun käytät tätä sähkötyökalua määräysten mukaisesti, jää jäljelle aina tietty jäämäriski. Tämän sähkötyökalun raken- teesta ja mallista riippuen saattaa esiintyä seuraavia vaaroja:

1. keuhkovaurioita, ellei käytetä sopivaa pöly-

5. Ennen käyttöönottoa

Vaara! Lataa laite ainoastaan mukana toimitetulla lataus- laitteella. Aseta laite aina tulenkestävälle alustalle!.

5.1 Akun lataaminen (kuva 2)

Akku on suojattu latauksen täydelliseltä tyhje- nemiseltä. Integroitu suojakatkaisin sammuttaa laitteen automaattisesti, kun akku on tyhjentynyt. Viite! Älä paina päälle-/pois-katkaisinta enää sen jälkeen kun suojakytkentä on sammuttanut lait- teen. Se saattaa vahingoittaa akkua. Tarkasta, että tyyppikilvessä annettu verkkojän- nite vastaa käytettävissä olevaa verkkojännitettä. Työnnä latauslaite (6) pistorasiaan ja liitä lataus- johto (5) latausliitäntään (a). Lataaminen alkaa heti kun latausjohto on liitetty lataussovittimeen. LED (2a) palaa punaisena ja ilmoittaa, että akku ladataan. Kun lataus on suoritettu, niin LED (2a) vaihtaa värinsä vihreäksi. Jos LED (2a) vilkkuu punaisena, niin lämpötila on alitettu tai ylitetty. Säilytä laitetta päivän ajan huo- neenlämmössä ja yritä lataamista uudelleen. Jos lataamisen aikana mikään LED ei pala tai vilku, niin akku on vioittunut. Viallista akkua ei saa enää käyttää! Viite! Lataamisen aikana kahva saattaa lämmetä hieman, mutta tämä on aivan tavallista. Jos akun lataaminen ei onnistu, ole hyvä ja tar- kasta,

onko pistorasiassa verkkojännite

ovatko latauskontaktit moitteettomasti yhdes- sä latauslaitteen kontakteihin. Jos akun lataaminen ei vieläkään onnistu, ole hyvä ja lähetä

sekä akkukäyttöinen kuumaliimapistooli tekniseen asiakaspalveluumme.

5.2 Liimapatruunan asettaminen paikalleen

(kuva 3) Työnnä yksi liimapatruuna (7) aukkoon (b) vastee- seen saakka. Anl_TC_CG_3_6_Li_SPK7.indb 88Anl_TC_CG_3_6_Li_SPK7.indb 88 13.05.16 13:4213.05.16 13:42FIN

Paina päälle-/pois-katkaisinta (1) n. 3 sekun- nin ajan.

LED (2b) palaa punaisena ja ilmoittaa kuume- nemisen olevan käynnissä

N. 15 sekunnin jälkeen tämä on päättynyt ja LED (2b) vaihtaa värinsä vihreäksi.

Laite on nyt valmis käyttöön

Kun haluat sammuttaa laitteen, paina päälle-/ pois-katkaisinta kerran lyhyesti. Varoitus! Älä koskaan laske käytössä olevaa laitetta mihin tahansa. Aseta se liimaustyön keskeytyessä tai päättyessä aina kuvan 1 mukaisesti kahvansa päälle. Sammuta laite ja anna sen jäähtyä kokonaan en- nen kuin panet sen varastoon.

6.2 Työskenteleminen akkukäyttöisellä ku-

Painamalla liipaisinvipua (4) kuumenemisa- jan jälkeen voit nyt panna liimaa tarvittaviin kohtiin.

Paina molemmat pinnat heti yhteen ja purista ne toisiaan vasten.

Sitoutumisaika kestää n. 30 sekuntia. Kun laitetta ei käytetä, niin se sammuu automaat- tisesti n. 5 minuutin kuluttua. Viite! Liimatahroja ei enää voi poistaa tekstiileistä. 6.3. LED-näyttö (kuva 2/nro 2) Näyttö (2) ilmoittaa sinulle lataustilan latauksen aikana (katso kohta 5.1), kuumenemisajan ja lait- teen valmiustilan (katso kohta 6.1). Jos punainen LED (2b) vilkkuu käytön aikana, niin akku on tyh- jentynyt. Lataa akku jälleen täyteen.

7. Puhdistus, huolto ja varaosatilaus

Varoitus! Anna laitteen jäähtyä, ennen kuin puhdistat sen.

Pidä suojalaitteet, ilmaraot ja moottorin kotelo niin puhtaina pölystä ja liasta kuin suinki mah- dollista. Pyyhi laite puhtaalla rievulla tai puhal- la se puhtaaksi vähäpaineisella paineilmalla.

Suosittelemme laitteen puhdistamista heti joka käytön jälkeen.

Puhdista laite säännöllisin väliajoin käyttäen kosteaa riepua ja vähän saippuaa. Älä käytä sellaisia puhdistusaineita tai liuotteita, jotka saattavat syövyttää laitteen muoviosia. Huo- lehdi siitä, ettei laitteen sisäpuolelle pääse vettä. Veden tunkeutuminen sähkötyökaluun lisää sähköiskun vaaraa.

Laitteen sisäpuolella ei ole mitään huoltoa tarvits- evia osia.

Varaosia tilatessasi anna seuraavat tiedot:

Laitteen tuotenumero

Laitteen tunnusnumero

Tarvittavan varaosan varaosanumero. Ajankohtaiset hinnat ja muut tiedot löydät osoit- teesta www.isc-gmbh.info

8. Käytöstäpoisto ja uusiokäyttö

Laite on pakattu kuljetuspakkaukseen, jotta välte- tään kuljetusvauriot. Tämä pakkaus on raaka-ai- netta ja sitä voi siksi käyttää uudelleen tai sen voi toimittaa kierrätyksen kautta takaisin raaka-aine- kiertoon. Laite ja sen varusteet on valmistettu eri materiaaleista, kuten esim. metallista ja muoveis- ta. Vialliset laitteet eivät kuulu kotitalousjätteisiin. Laite tulee toimittaa asianmukaiseen keräyspis- teeseen ammattitaitoista hävittämistä varten. Jos et tiedä, missä on tällainen keräyspiste, tiedustele asiaa kuntasi hallinnosta.

Säilytä laite ja sen varusteet valolta, kosteudelta ja pakkaselta suojatussa tilassa poissa lasten ulottuvilta. Paras säilytyslämpötila on 5°C ja 30°C välillä. Säilytä sähkötyökalut alkuperäispakkauk- sissaan. Anl_TC_CG_3_6_Li_SPK7.indb 89Anl_TC_CG_3_6_Li_SPK7.indb 89 13.05.16 13:4213.05.16 13:42FIN

Koskee ainoastaan EU-maita Älä heitä sähkötyökaluja kotitalousjätteisiin! Euroopan direktiivin 2012/19/EY loppuunkäytetyistä sähkö- ja elektronisista laitteista ja sen kansallisek- si laiksi muuntamisen mukaan tulee käytetyt sähkötyökalut koota erikseen ja toimittaa ne ympäristöystä- välliseen kierrätykseen. Kierrätysvaihtoehto takaisinlähetykselle: Sähkölaitteen omistaja on velvoitettu laitteen palauttamisen vaihtoehtona vaikuttamaan siihen, että hänen luovuttamansa omaisuus hävitetään asianmukaisesti. Loppuun käytetty laite voidaan tätä varten luovuttaa myös keräyspisteeseen, joka suorittaa sen käytöstäpoiston kansallisten kierrätystalous- ja jätehuoltolakien tarkoittamalla tavalla. Tämä ei koske käytettyihin laitteisiin liitettyjä lisävarusteita ja apu- välineitä, joissa ei ole sähköosia. Tuotedokumentaation ja tuotteen mukana toimitettujen papereiden osittainenkin kopiointi tai muu monis- taminen on sallittu ainoastaan iSC GmbH:n nimenomaisella luvalla. Oikeus teknisiin muutoksiin pidätetään Anl_TC_CG_3_6_Li_SPK7.indb 90Anl_TC_CG_3_6_Li_SPK7.indb 90 13.05.16 13:4213.05.16 13:42FIN

Asiakaspalvelutiedot Meillä on kaikissa takuutodistuksessa mainituissa maissa päteviä asiakaspalvelusta huolehtivia kump- paneita, joiden yhteystiedot löydät takuutodistuksesta. Heidän kauttaan voit saada kaikki asiakaspalve- lut, kuten korjaukset, varaosien ja kulumaosien sekä tarvittavien käyttömateriaalien toimitukset. Huomaa, että seuraaviin tämän tuotteen osiin kohdistuu käytöstä johtuvaa, luonnollista kulumista, ja että seuraavia osia tarvitaan käyttömateriaaleina. Laji Esimerkki Kuluvat osat* Käyttömateriaali / käyttöosat* Liimapatruuna Puuttuvat osat

• ei välttämättä kuulu toimitukseen! Puutteellisuuksien tai vikojen ilmetessä pyydämme ilmoittamaan virheestä verkossa sivustoon www. isc-gmbh.info. Ole hyvä ja anna vian tarkka kuvaus ja vastaa sen lisäksi joka tapauksessa seuraaviin kysymyksiin:

Onko laite toiminut jo ainakin kerran, vai oliko se jo alusta lähtien viallinen?

Havaitsitko jotain erikoista ennen vian ilmenemistä (oireita ennen vikaa)?

Mikä mielestäsi on laitteessa vikana (pääasiallinen vika)? Kuvaa tätä toimintavirhettä. Anl_TC_CG_3_6_Li_SPK7.indb 91Anl_TC_CG_3_6_Li_SPK7.indb 91 13.05.16 13:4213.05.16 13:42FIN

Takuutodistus Arvoisa asiakas, tuotteemme läpikäyvät erittäin tiukan laadunvalvontatarkastuksen. Mikäli tämä laite ei kuitenkaan toimi moitteettomasti, valitamme tapahtunutta suuresti ja pyydämme sinua kääntymään teknisen asiakas- palvelumme puoleen käyttäen tässä takuukortissa annettua osoitetta. Selvitämme asian mielellämme myös puhelimitse allaolevan palvelunumeron kautta. Takuuvaateiden esittämistä koskevat seuraavat määräykset:

1. Nämä takuuehdot koskevat ainoastaan kuluttajia, ts. luonnollisia henkilöitä, jotka eivät käytä tätä

tuotetta sen enempää pienteollisessa kuin muussakaan itsenäisessä ammatinharjoituksessa. Nämä takuuehdot säätelevät täydentäviä takuusuorituksia, jotka allamainittu valmistaja lupaa uusien laitteidensa ostajille lakimääräisen takuun lisäksi. Ne eivät vaikuta lakimääräisiin takuusuoritus- vaateisiisi millään tavalla. Takuumme on sinulle maksuton.

2. Takuusuoritus kattaa ainoastaan sellaiset hankkimasi allamainitun valmistajan uuden laitteen

puutteellisuudet, jotka todistettavasti aiheutuvat materiaali- tai valmistusvirheistä, ja se on rajattu valintamme mukaan ainoastaan näiden laitteen vikojen korjaamiseen tai laitteen korvaamiseen uu- della. Ole hyvä ja ota huomioon, että laitteitamme ei ole suunniteltu käytettäväksi pienteollisuus-, käsi- työläis- tai ammattitarkoituksiin. Takuusopimusta ei siksi synny, jos laitetta on takuun kestoaikana käytetty pienteollisuus-, käsityöläis- tai teollisuustyöpaikoilla tai siihen on kohdistunut näihin verrat- tavissa oleva rasitus.

3. Antamamme takuu ei kata näitä vaurioita:

- laitteessa esiintyneet vauriot, jotka aiheutuvat asennusohjeen noudattamatta jättämisestä tai asi- antuntemattomasta asennuksesta, käyttöohjeen noudattamatta jättämisestä (kuten esim. liitäntä väärään verkkojännitteeseen tai virtalajiin) tai huolto- ja turvallisuusmääräysten laiminlyönnistä tai laitteen altistamista epänormaaleille ympäristöolosuhteille tai puutteellisesta hoidosta ja huollosta. - laitteessa esiintyneet vauriot, jotka aiheutuvat määräysten vastaisesta tai virheellisestä käytöstä (esim. laitteen ylikuormitus tai hyväksymättömien liitostyökalujen tai varusteiden käyttö), vieraiden esineiden tunkeutumisesta laitteeseen (esim. hiekka, kivet tai pöly, kuljetusvauriot), väkivoiman käy- töstä tai ulkopuolisista tekijöistä (esim. putoamisesta aiheutuneet vahingot). - laitteessa tai sen osissa esiintyneet vauriot, jotka aiheutuvat käytöstä johtuvasta, tavanomaisesta tai muuten tavallisesta kulumisesta.

4. Takuuajan kesto on 24 vuotta ja se alkaa laitteen ostopäivästä. Takuuvaateet tulee esittää ennen ta-

kuuajan päättymistä kahden viikon kuluessa siitä, kun olet havainnut vian. Takuuvaateiden esittämi- nen takuuajan päätyttyä ei ole mahdollista. Laitteen korjaus tai vaihto ei johda takuuajan pitenemi- seen tai laitteen tai siihen mahdollisesti asennettujen varaosien takuuajan alkamiseen uudelleen alusta. Tämä koskee myös paikan päällä suoritettuja palveluja.

5. Viallista laitetta koskevat takuuvaateet tulee esittää osoitteella: www.isc-gmbh.info. Pidä uuden

laitteesi ostotosite tai muu ostonäyttö valmiina. Ilman vastaavia tositteita tai tyyppikilpeä meille lähe- tettyjen laitteiden osalta takuuvaateet on suljettu pois, koska mahdollisuudet laitteen tunnistamiseen puuttuvat. Mikäli takuumme kattaa laitteen vian, asiakkaalle toimitetaan korjattu tai uusi laite viipy- mättä. Tietysti korjaamme mielellämme korvausta vastaan myös sellaiset laitteiden viat, jotka eivät kuulu tai eivät enää kuulu takuumme piiriin. Lähetä tätä varten laite teknisen asiakaspalvelumme osoitteeseen. Kuluvien osien, käyttöosien ja puuttuvien osien suhteen viittaamme tämän takuun rajoituksiin, jotka on selostettu tämän käyttöohjeen asiakaspalvelutiedoissa. Anl_TC_CG_3_6_Li_SPK7.indb 92Anl_TC_CG_3_6_Li_SPK7.indb 92 13.05.16 13:4213.05.16 13:42RUS
