MANUAL DE UTILIZADOR RL30J3015SA SAMSUNG

1. Pode verificar onde comprar peças de substituicao em http://samsung.com/support

2. Visite o site de compra de peças e introduza o)codigo de modelo do seu produto para vericar as peças disponveis para compra. O codigo de modelo conta-se numa etiqueta na parte exterior do produit.

3. Pode vericar a versão e o Código de modelo na etiqueta de padró de barras existente na parte inferior esquerda do produits.

4. Para peças de substituição, certifique-se de que o nome da coisa corresponde ao que se encontrar na ilustração neste manual.

5. As peças que podem ser substituções能做到此基础上 limitadas a pegas (apenas em outros modelos), vedantes, gavetas e dobradiças.

NOTA

Apos a reparacao feita por um fornecedor de serviços não autorizzato, a autorreparacao ou a reparacao não profisional do produit, a Samsung não se responsabiliza por quaisquer danos ao produits, lesoes ou outros problemas de seguranca do produits causados por qualquer tentativa de reparacao do mesmo que nao siga cautdosamente estas instruções de reparacao e manutencao. Quaisquer danos ao produits causados por una tentativa de reparacao do mesmo, efetuada por qualquer pessoa que nao um fornecedor de serviços certificado da Samsung, nao serao abrangidos pela garantia.

ATENÇAO

• O nome da peça lista no site pode ser不同类型 neste manual. Escolha o nome da peça correto.
• A substituicao de dobradiças requirei todo o cuidado, ja que envolve a remoacao da porta.
• Use luvas de segurar ao efetuar reparacoes.

Portugues

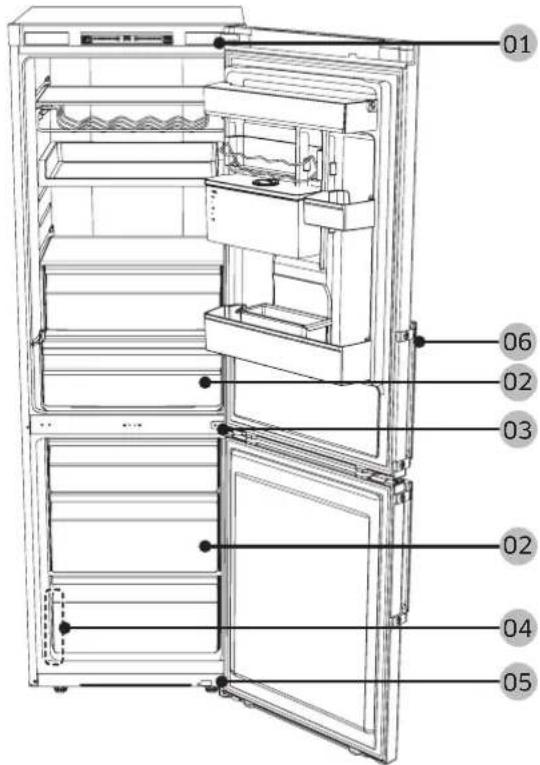

Esta imagem pode diferir das peças do frigorífico fornecidas consoante o modelo e o País.

01 Tampa da dobradiça 02 Gaveta

03 Dobrada central 04 Etiqueta de documento de barras

05 Dobradiça inferior

06 Pegas (apenas em modelos aplicáveis)

Portugues

Substituição da pega

ATENÇAO

Ao substituir a pega da porta, tenha cuidado para nao riscar a parte da(fronte da porta.
- Pressionefirmamenteaspegas nos suportes.Certificque-se de que nãoexiste folga entre os suportesaporta.
- Aperte firmamente os parafusos ao fixar a pega.
- Verifique se a pega está firmamente fixa antes de utilizes o produits.

Ferramentas necessarias (não fornecidas)

Chave Phillips Chave de fendas

Remoçao das pegas

Utilize uma chave de fendas (-) para remove a proteção da pega e os parafusos.

NOTA

Utilize uma chave de fendas (-) para remove a proteção e, em seguida, monte a pega e a respetiva proteção.

Portugues

Substituição do vedante

ATENÇAO

Fixe o vedante firmamente. Se nao o fazer, podera haber uma fuga de ar frio do frigorifico.

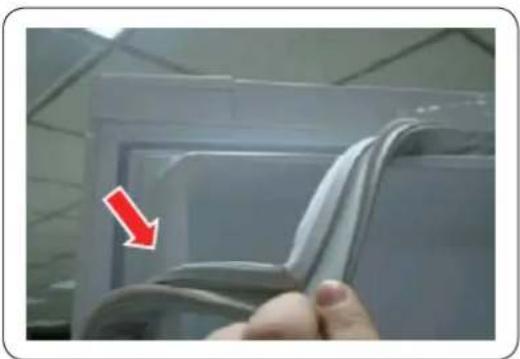

Remoçao do vedante

Abra a porta e remove o vedante da porta.

Substituir o vedante

Anexe um novo vedante à porta do frigorífico.

Certifique-se de que não existe folga entre o novo vedante e a porta.

Portugues

Substituição da gaveta

ATENÇAO

Durante a montagem, verifique se a gaveta está corretemente inserida na guia.

Remoçao da gaveta

1. Puxe a gaveta para fora até onde for possivel.
2. Incline a gaveta para cima e puxe-a para fora até a remover.

Reinstalacao das gavetas

A reinstalação das gavetas segue a ordem inversa dos passos de remoção.

Portugues

Substituição das dobradiças

Para substituir as dobradiças, tem de remover as portas primeiro.

ATENÇAO

Ao remover as portas, tenha todo o cuidado porque as portas são pesadas.
- Antes de substituir as dobradiças, colque um material protetor no chão, tal como um cartão, para impeder riscos na porta quando a pouzar no chão.
- Como as dobradiças tem de ser manuseadas com cuidado e substituções por das ou mais pessoas, é recomendado contactar o servicei tcnico profissiona.
- Se remove a dobrada sem segurar na porta, esta pode cair e provocar ferimentos.
- Certifique-se de que o eixo está firmamente fixo na dobrada.
- Verifique se a dobrada estáfirmamente fixa na estrutura principal.
- Certifique-se de que os conectores dos fios está devidamente ligados.
- Tenha cuidado para não danIFICAR os fios ao fixar a tampa superior.

AVISO

• Inclinar/deitar o frigorífico requer, no minimo, 2 pessoas.
• Deslique o cabo de alimentacao antes de inverter as portas.

Ferramentas necessarias (não fornecidas)

Chave Phillips Chave de fendas Chave de porcas de 11 mm

Chave de caixa de 8 mm (para parafusos)

Chave Allen (5 mm)

Inversao da porta

Apenas no modelo RB37

1. Remova a proteção dos fios da porta.

Portugues

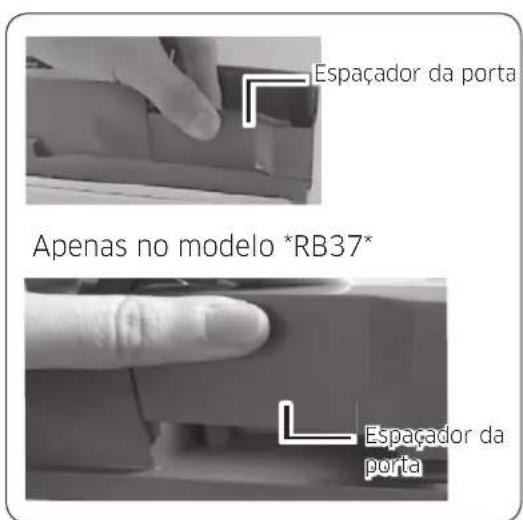

1. Desmonto o espaçador da porta.

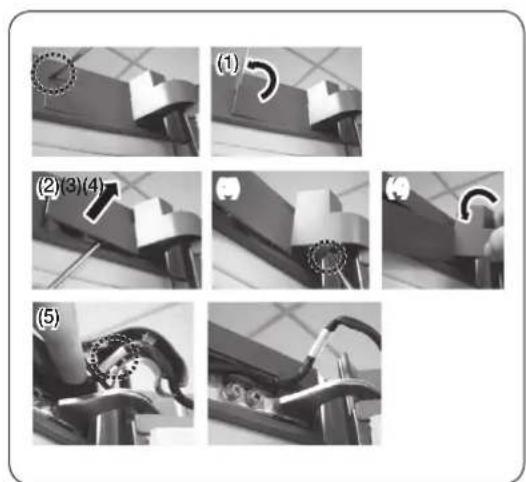

2. Retire a tampa da dobradiça para empurrar um gancho, tal como nas imagens abaixo.

3. Introduza una chave deendas e(depír retire-a conforme aparecido na figura n.° 1.
4. Levante a proteção, conforme ilustrado na figura n.° 2, e empurre um gancho, conforme ilustrado na figura n.° 3. (Não puxe com demasiada para o fio da tampa da dobradiça para não o danIFICAR.)
   Desmonte empurrando A na figura n.° 4 manualmente, conforme ilustrado na figura n.° 5.
5. Desligue o conector da porta do frigorífico. (Apenas nos modelos com visor除外.)
6. Remova os parafusos. (Cuido para não deixar cair a porta ao desmontá-la.)

Portugues

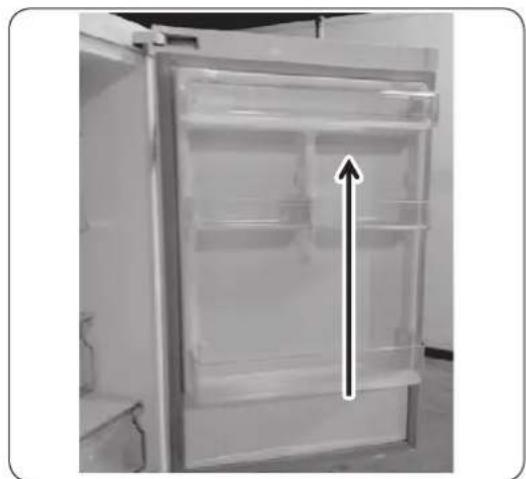

1. Remova a porta do frigorífico da dobradiça central, levantando a porta cuidadosamente na vertical.

ATENÇAO

A porta é pesada, pelo quedeer tercecido para não se magoar ao remove a porta.

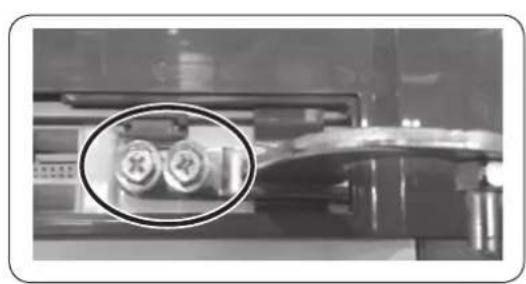

1. Desmonte a dobradiça central removendo os parafusos com uma chave Phillips (+).

ATENÇAO

A porta do congelador pode cair para arente, portanto, apoie a porta.

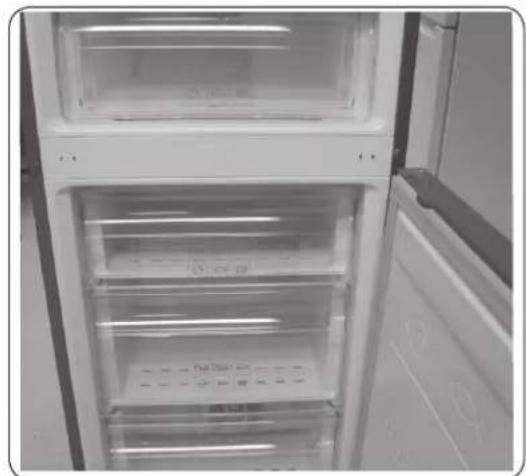

1. Remova a porta do congelador da dobradiça inferior, levantando a porta cuidadosamente na vertical.

Portugues

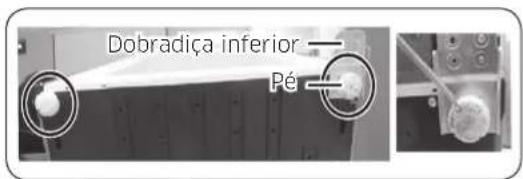

1. Deitesciousamente o frigorífico de costas. Remova o pé (desaparafusando no sentido contrário ao dos ponteiros do relógio) e a dobradiça inferior.

NOTA

Para não danificar o frigorífico, corte um pedação grande da caixa de cartão e coloque-o por baixo do frigorífico.

1. Depois de substituir as dobradiças superior, central e/ou inferior, volte a montar seguido os passos pela ordem inversa da desmontagem.

ATENÇAO

• Certifique-se de que os conectores dos fios está devidamente ligados.
• Tenha cuidado para não danIFICAR os fios ao fixar a tampa superior.

Portugues
