RL30J3015SA - Chladnička SAMSUNG - Bezplatný návod na obsluhu

NÁVOD NA OBSLUHU RL30J3015SA SAMSUNG

Potrebné náradi (neni v dodávce)

Používatelská servisné príručka

1. Informácie o predajnych miestach nahradnych dielov najdete na adrese http://samsung.com/support.

2. Prejdite na predajnú lokalitu dielov a zadajte kód modelu svojho produktu, na základe coho zistîte, ktoré diely si možno zakúpit. Kód modelu najdete na vonkajšej strane produktu.

3. Kód a verziu modelu najdete na stitku s ciarovym kódom v l'avej spodnej Časti produktu.

4. Pri nahradnych dieloch sa presvedcte, ze nazov dielu sa zhoduje s dielom ilustrovanym v tejo prisrucke.

5. Použivatelem servisovatelné diely sa obmedzujú na rukovăte (len pri niedtorych modeloch), tesenia, zasuvky a pánty.

POZNÁMKA

Po opravách zo strany neautorizovaných poskytovatelov sluzieb, opravách vo vlastnej rézii ci neodborných opravách produktu nepreberá spolocnost Samsung zodpovednost za ziadne poskodenie produktu, ziadne zranenia ani iné problémy spojené s bezpečnostou produktu, ktoré vznikli priPokusoch o opravu produktu v Rozpore s týmito tokynmi na opravya udrzbu. Akékol'vek poskodenie produktu spósobené opravou produktu osobou, ktorá něma osvedcenie servisného poskytovatelá spolocnosti Samsung, nebude spadat pod záručné krytie.

POZOR

• Názov dielu uvedeny na lokalite sa moze lišit od názvu dielu v tejto príručke. Davajte pozor, aby ste si zvolili správny názov dielu.
• Pri vymene pantov je potrebné postupovat mimoriadne opatrne, kadze tento postup zahrna aj demontáž dvierok.
• Pocas opráv si nezabudnite nasadit bezpečnostné rukavice.

Slovencina

01 Kryt pante 02 Zasuvka
03 Stredny pant 04 Šitok s Čiarovým kódom
05 Spodny pant 06 Rúčky (iba prislušné modely)

Slovencina

Výmena rukováte

POZOR

• Pri vymene rucok na dvierkach dbajte na to, aby ste neposkrabali prednu stranudvierok.
• Pevne zatlačte rúčky na držiaky. Dbajte na to, aby medzi držiakmi a dverami nezostal Žiadny priestor.
  Pri upevnovani rucok skrutky silno utiahnite.
  Pred pouzitim sa presvedcte, ze su rucky dosledne upevnené.

Potrebné nastroje (nedodávajú sa)

Križový skrutkovač Plochý skrutkovač

Demontáz rúčok

Plochym skrutkovačom demontujte kryt rukováte a skrutky.

POZNÁMKA

Plochym skrutkovačom demontujte kryt a dostavte rukovat's krytom rukovate.

Slovencina

Výmena tesnenia

POZOR

Dbajte na to, aby bolo tesnenie dösledne upevnene. V opacnom pripade moze z chladnickyunikat studeny vzduch.

Demontáž tesenia

Otvorte dvierka a zlozte z nich tesnenie.

Osadenie tesenia

K dvierkam chladnicky upevnite nové tesnenie.

Dbajte na to, aby medzi novym tesnenim a dverami nezostal ziadny priestor.

Slovencina

Vymena zasuvky

POZOR

Počas montáže dbajte na to, aby bola zásuvka správné vložné do kolajnicky.

Demontáž zásuvky

1. Zásuvku vytiahnite na maximum.

2. Zásuvku naklonte nahor a vytiahnite jusak, aby sa dala odstránit.

Pri náklone/pokladani chladnicky je potrebna vyuzit silu minimálne 2 ludí.
Pred zmenou smeru otáčania dvierok odpoje napájiác kabel.

Potrebné nastroje (nedodávajú sa)

Križový skrutkovač Plochy skrutkovač 11 mm kluč

1. Odrskrutkovanim skrutiek pomocou križoveho skrutkovača demontujte stredné pám.

POZOR

Dvierka mraznicky mozu spadnut smerom dopredu, a preto ich podopieranje.

1. Dvere mraznicky uvolnite zo spodného pantu ich opatrnym nadvihnutim smerom priamo nahor.

Slovencina

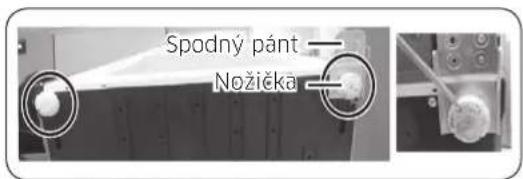

1. Chladnicku opatrne položte na zadnú stranu. Demontujte nožicku (odskrutkujte ju proti smeru hodinovych ruciciek) a spodny pant.

POZNÁMKA

Na ochranu mraznicky pred poskodenim vystrihnite velký kus kartónovej skatule a umiestnite ho pod chladnicku.

1. Opatovna montaž po vymene horého, stredného a/alebo spodného pantu spočiva v opacnom poradi krokov demontáze.

POZOR
