NÁVOD K OBSLUZE RL30J3015SA SAMSUNG

Návod k servisním úkonüm

1. Informace o tom, kde muzete koupit nahradni dily, najdete na strance http://samsung.com/support.

2. Navstivte stränku pro nákup dílu a zadejte kód modelu vašeho vyrobku. Pak budete moci zjistit, jaká díly jsou k dispozici. Kód modelu je uveden na stítku na vnějsi strané vyrobku.

3. Kód modelu a verzi najdete na stitku s carovym kodem na levé dolni strane vyrobku.

4. U nahradnich dlu se ujistete, ze nazev dlu se shodujs ilustraci v toto navodu.

5. Díly, které mùze menit uživatel, zahrnuji pouze rukojeti (pouze některé modely), těsněné, záuvky a závesy.

POZNÁMKA

Po opravě provedené neautorizovaným poskytovatelem servisu, opravě uživatelem nebo neodborné opravě vyrobku společnost Samsung neneseŽadnou odpovednost zaŽadné poskození vyrobku, jakékoli zraněné nebo jiný problém s bezpečnosti vyrobku, ke terym doslo kvūli jakémukoliPokusu o opravu vyrobku, pri které nebyly dodrženy tyto pokyny k opravě a udřžbe. Záruka se nebude vztahovat naŽadné poskození vyrobku zpúsobene kvūliPokusu o opravu vyrobku jinou osobou než certifikovaným poskytovatelem servisu společnosti Samsung.

UPOZORNENI

• Název dílu uvedeny na webu se muže lišit od názvu v tomto námodu. Davejte pozor, abyste vybrali správný název dílu.
  Vymena zavesu vyaduje maximni opatrnost, protoze zahrnuje demontaz dveri.
• Pri provádení oprav mějte ochranné rukavice.

Čestina

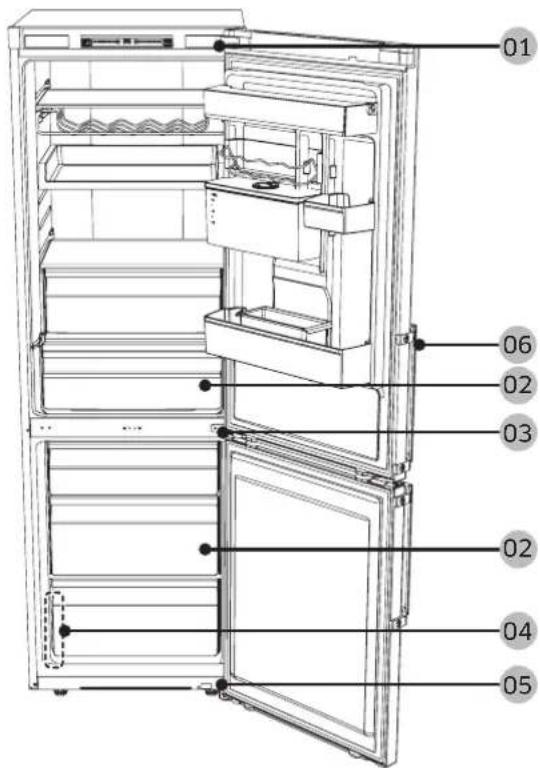

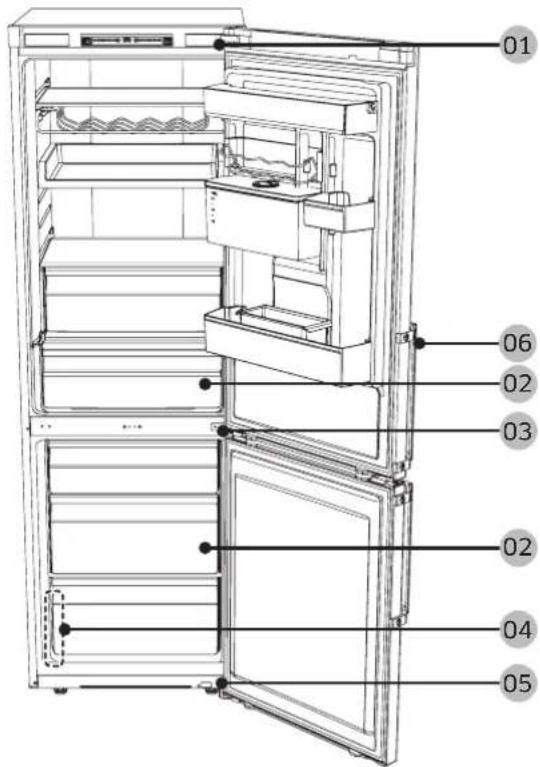

Skutečný vzhled a současti chladnicky se mohou od obrázku v závislosti na modelu a zemi, ve které se nacházité, lišit.

01 Krytka závesu 02 Zásuvka
03 Prostřední záves 04 Štětek s Čárovým kódem
05 Spodni záves 06 Rukojeti (pouze vybrané modely)

Cestina

Vymena rukojeti

UPOZORNENI

• Pri yvmene rukojeti dveiri daveje pozor, abyste prndni stranu dveiri neposkrabali.
• Pevně zatlacte rukojeti na sloupcích. Ujistěte se, ze mezi sloupky a dvermi neni zhadné mezera
• Pri nasazovani rukojeti pevné utahnete srouby.
• Pred použitím vyrobku zkontrolujte, ze je rukojet pevně pripojena.

Potrebné náradi (není v dodávce)

Križový sroubovák Plochý sroubovák

Demontáž rukojetí

Sejměte víčko rukojeti a plochý smroubovákem vyřroubujte šrouby.

POZNÁMKA

Plochym sroubovakem sejmete vicko a smontujte rukojet a krytku rukojeti.

Cestina

Vymena tsesneni

UPOZORNENI

Těsněni pavné pritlacte. V opacnémpripadé by mohl z chladnickyunikat chladný vzduch.

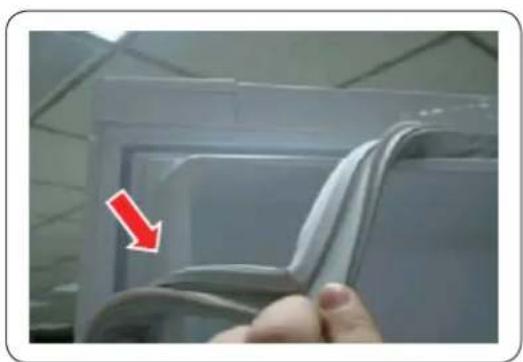

Sejmuti těsnění

Otevretedvea sejmete tsesneze dveri.

Vymena tésneni

Nasadte nové těsněni na dveře chladnicky.

Ujistete se, ze mezi novym tésnémim a dvermi nené Žádná mezera.

Cestina

Vymena zasuvky

UPOZORNENI

Béhem sestavení zkontrolujte, ze je zásuvka rádnézasunuta ve vodicích dražkách.

Vytaženi zasuvky

1. Zásvýký vytáhněte, co nejvíce to bude možné.
2. Naklonte zasuvku smere mahoru a pak jitahem vyjmete ven.

Zpětné nasazení zásuvek

Nasazení zásuvek probíhá v opačnémporadi krokú postupu pro jejich vyjmutí.

Cestina

Vymena zavesu

• Pri demontázi dveří budte velmi opatrni, protoze dveře jsou těžké.
• Pred vymenou zavesu deje na podlahu mekkou podlozku, napriklad lepenku, abyste predeqli poskrabani dvei, kdyz je poloztite nazem.
• Protoze se závesy je třeba zacházet opatrné a musí je vyměnovat minimálné dve osoby, doporučujeme zavolat si pracovnika odborného servisu.
• Pokud odmontujete záves, aniz byste drželi dveře, mohlo by dojít k pádu dveří a ke zraněné.
• Ujistete se, ze drik je k zavesu pevné pripojen.
  Zkontrolujte, ze je zavës pevnë pripojen ke skrñni.
• Ujistete se,Že jsou konektory kabelu správně pripojeny.
• Priupevnovani horniho krytu postupujte opatrn, abyste kabely neposkodili.

VYSTRAHA

• Pri naklapeni/pokladani chladnicky je nutna ucast minimalne 2ODB.
• Pred obracenim smeru otvirani dveri odpoje sitovy kabel.

Križový sroubovák Plochy sroubovák Plochy klic 11 mm

Nástrčkový klic 8 mm (pro šrouby)

Inbusovy klic (5 mm)

Změna směru otevirání dverí

Pouze model RB37

1. Sejměte kryt kabelu dverí.

Cestina

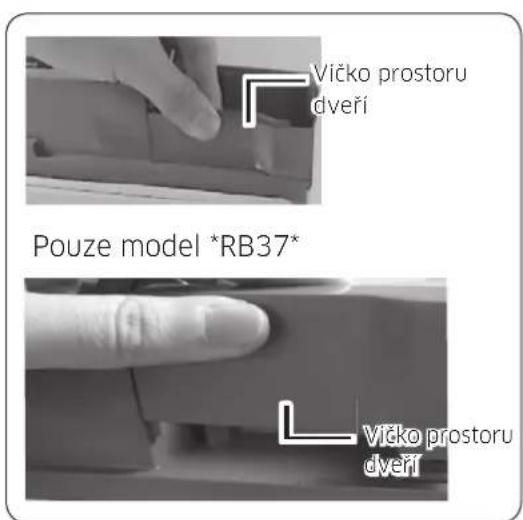

1. Demontujte vico prostoru dveri.

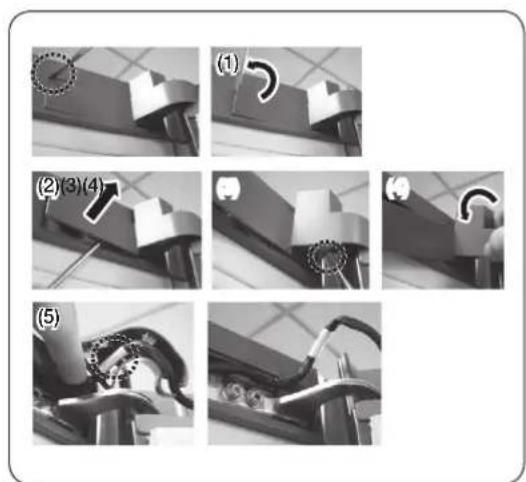

2. Sejměte krytku závesu a zatlačte hák tak, jak je znázorněno na obrázcích níze.
   Vlozte plochy sroubovák a vytáhněte jej tak, jak je znázorněno na obr. 1.

3. Dle obrazku 2 zvednete kryt a hak zatlačte tak, jak je znázorněno na obr. 3. (Dbeje na to, aby nedoslo k poskození krytu kabelu zavěsu v dusledku prilis silného zatlačeni.)
4. Demontujte ho tim, ze podle obr. 5 rukou zatlačite na Čast A na obr. 4.

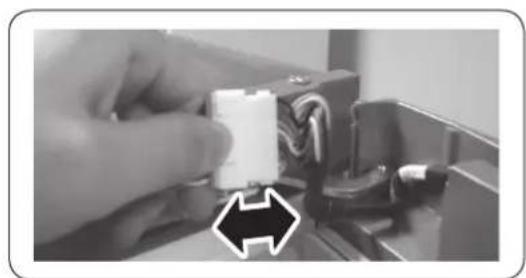

5. Na dveřich chladnicky odpojte konektory kabelú. (Pouze u modelú s externím displejem).
6. Demontujte srouby. (Dbeje na to, abyste pri demontazi dve re neupustili.)

Cestina

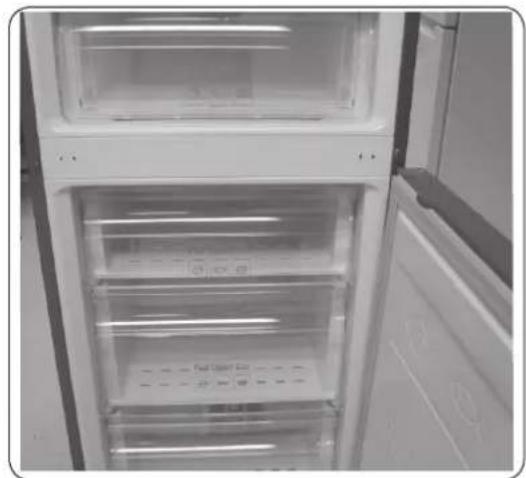

1. Vytáhněte dveře chladnicky ze středového závesu. Opatrně je pritom zvedejte rovně nahoru.

UPOZORNENI

Dveře jsou těžké, dávejte tedy pozor, abyste se pri jejich demontázi nezranili.

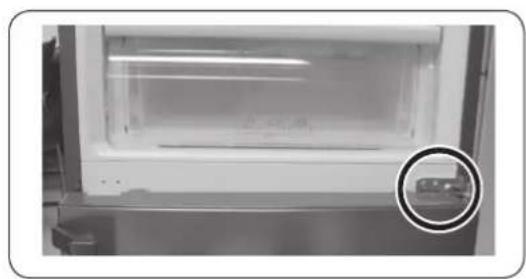

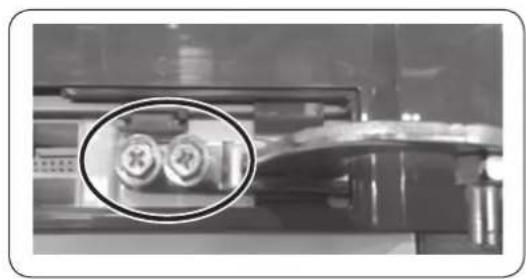

1. Demontujte prostrední záves tak, Že križovém sroubovákem vysroubujete srouby.

UPOZORNENI

Dveře mraznicky mohou spadnout dopředu, proto je prosim godeprete.

1. Vytáhněte dveře mraznicky ze spodniho závesu. Opatné je pritom zvedejte rovné nahoru.

Cestina

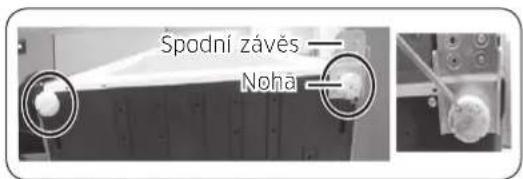

1. Chladnicku opatrnne polozte na její zadni cást. Odstraţe nohu (odśroubujte ji proti směru hodinovych ručićek) a spodní záves.

POZNÁMKA

Abyste chladnicku ochrani prd poskozenim, odriznete velký kus kartonu a chladnicku jim podložte.

1. Po vymene horniho, prostrendniho a/nebo spodniho zavesu provedte opetovnou montaz v opacnem poradi krokupostupu demontaze.

UPOZORNENI

• Ujistete se, ze jsou konektory kabeluspravnepripojeny.
• Pri upevnovani horniho krytu postupujte opatrne, abyste kabely neposkodili.

Cestina

Skutočný vzhlad a uvedené diely chladnicky sa možu lišit v závislosti od modelu a krajiny.

Opátovná montáž zásuvky

Opatovna montaž zasuviek prebieha v opacnom poradi ako pri ich demontaži.

Slovencina

Výmena pántu

Pred vymenou pantu je njprv potrebne demontovat dvierka.

POZOR

Pri demontázi dvierok postupujte mimoriadne opatrne, pretoze majú vysoku hmotnost.
Pred vymenou pantov polozte na podlahu maku podlozku (napriklad karton), cim predidete poskrabaniu po zlozeni dvierok.
- Kedze je s pantmi potrebné narábat opatrna a na ich vymenu su potrebné dve alebo viacere osoby, odporucame vám tento ukon zverit do ruk odborným technikom.
- Ak pânt demontujete bez podržania dvierok,möze sa stat,ze spadnú a spasobia vam zranenie.
Presvedcte sa, ze je valcek dosledne upevny k pantu.
- Skontrolujte, Či je pánt dosledne upevnený k samotnej chladnicke.
- Ubezpečte sa,Že su kálové konektory správné pripojené.
Pri upevnovani horneho krytu dbajte na to, aby ste neposkodili vodiče.

VYSTRAHA

8 mm nástrčkový kluc (na skrutky)

Imbusov'kluc (5 mm)

Zmena smeru otvarania dvierok

Iba model RB37

1. Odmontujte kryt kabeláze na dvierkach.

Slovencina

1. Odmontujte kryt pantu, aby ste mohli zatlačit hak podla obrázkov.

Zasunte plochy skrutkova c a odstrante ho podla obrzka c. 1.
- Podla obrázka c. 2 vypáčte kryt a zatlacrna hák podla obrázka c. 3. (Dávajte pozor, aby ste nadmerným tlakom neposkodili kabel v kryte pántu.)
- Demontujte ho zatlačením na A na obr. Č. 4 rukou podla obrázka Č. 5.

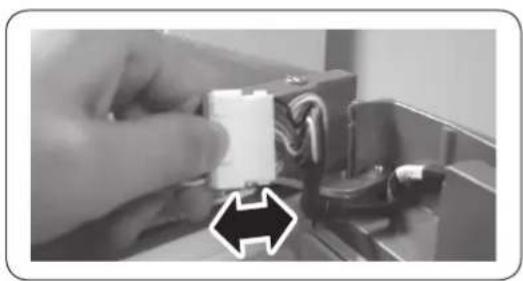

1. Odpojte kablovy konektor dvierok chladnicky. (Len v pripe de modelov s externym displejom).

1. Odskrutkujte skrutky. (Davajte pozor, aby vám dvierka pri demontovani nespadli.)

Slovencina

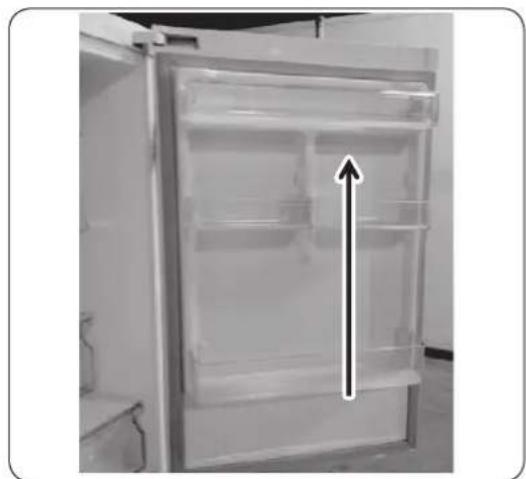

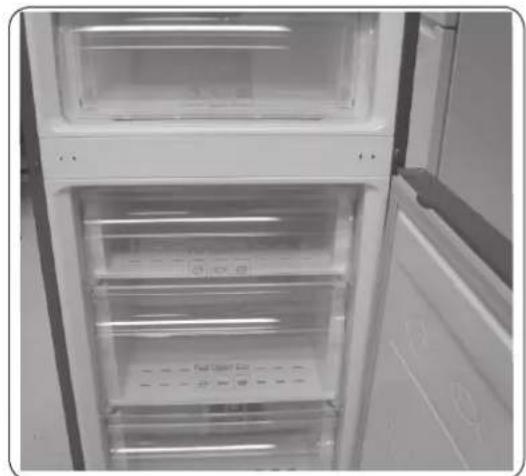

1. Dvere chladnicky uvolnite zo stredného pantu ich opatrnym nadvihnutim smerom priamo nahor.

POZOR

Dvierka su tazke, a preto pri ich demontazi davajte pozor, aby ste sa nezranili.

• Ubezpečte sa, ze su kálové konektory správné pripojené.
  Pri upevnovani horneho krytu dbaje na to, aby ste neposkodili yodiče.
