NAVODILA ZA UPORABO RL30J3015SA SAMSUNG

Pri yvmene zavesu je treba nejprve demontovat dvee.

UPOZORNENI

Lai iznemtu atvilktni

Priročnik za uporabniško servisiranje

1. Na spletni strani http://samsung.com/support lahko preverite, kje lahko kupite nadomestne dele.

2. Obišite stran za nakupovanje in vnesite kodo modela izdelka ter preverite, katere dele je mogoće kupiti. Koda modela se nahaja na nalepki na zunanji strani vašega izdelka.

3. Kodo in razlicico modela lahko preverite na nalepki s Črtno kodo, ki se nahaja na spodnji levi strani izdelka.

4. Pri nadomestnih delih se prepričajte, da se ime dela ujema s tistim, ki je navedeno na sliki v tem priročniku.

5. Deli, ki jih lahko servisira uporabnik, so omejeni na ročaje (samo pri nekaterih modelih), tesnila, predale in tečaje.

OPOMBA

V primeru, da popravilo izvaja nepooblascen serviser, vprimeru samopopravila ali neprofesionalega popravila izdelka družba Samsung ne odgovarja za poskodbe izdelka, telesne poskodbe ali katero koli drugo varnostno težavo izdelka, ki je posledica poskusa popravila izdelka, ki ne uposteva natančno teh navodil za popravilo in vzdřevanje. Garancija ne krije poskodb izdelka, ki nastanejo zaradi popravila izdelka, ki ga opravi oseba, ki ni Samsungov certificiran servisni ponudnik.

PREVIDNO

• Ime dela, ki je navedeno na splletni strani, se lahko razlikuje od imena v tem prirocniku Poskrbite, da boste izbrali pravo ime dela.
  Zamenjava tečajev zahteva izjemno previdnost, saj vključuje snemanje vrat.
  Pri popravilih uporabljaje zašcitne rokavice.

Slovenscina

Dejanske slike in navedeni sestavni deli hladilnika se lahko razlikujejo glede na model in državo.

01 TečajPokrova 02 Predal
03 Srednji tečaj 04 Nalepka s Črtno kodo
05 Spodnji tečaj 06 Rocaja (samo doloceni modeli)

Slovenscina

Zamenjava ročaja

PREVIDNO

• Pri zamenjavi ročaja vrat pazite, da ne opraskate sprednje strani vrat.
• Ročaja trdno pritisnite pri podporah. Prepričajte se, da med podporami in vrati ni vrželi.
  Pri nameschancju rocaja cvrsto privijte vijake.
  Pred uporabo izdelka preverite, ali je ročaj Čvrsto pritrjen.

Potrebni pripomocki (niso prilozeni)

Phillipsov izvijač Plošcati izvijač

Odstranjevanje ročajev

S pomocjo ravega izvijača odstranite ročajPokrova in vijake.

OPOMBA

Pokrov odstranite s pomocjo ravnega izvijača ter sestavite ročaj in ročajPokrova.

Slovenscina

Zamenjatayesnila

PREVIDNO

Poskrbite, da boste tesnilo Čvrsto pritrdili. V nasprotnem primeru lahko iz hladilnika uhaja hladen zrak.

Odstranjevanje tesnila

Odpritvrata in z vrat odstranite tesnilo.

Zamenjata tesnila

Na vrata hladilnika pritrdite novo tesnilo.

Prepricajte se, da med novim tesnilom in vrati ni vrzeli.

Slovenscina

Zamenjavapredala

PREVIDNO

Med sestavljanjem preverite, ali je predal ustrezno vstavljen vvodilo.

Odstranjevanje predala

1. Predal izvlecite do konca.

2. Predal nagnite navzgor in ga izvlecite.

Ponovna namestitev predala

Predale ponovno namestite, tak o sledite korakom odstranjevanja v obratnem vrstnem redu.

Slovenscina

Zamenjava tečaja

Čeželite zamenjati tečaje, morate njajprej odstraniti vrata.

PREVIDNO

Pri odstranjevanju vrat bodite izjemno previdni, saj so vrata težka.
- Preden se lotite zamenjave tecajev, na tla namestite mehko blazino, kot je karton, da preprecite nastanek prask na vrtih, ko vrata položite na tla.
- Ker morate s tecaji ravnati previdno in jih morata zamenjati dve ali vecseb, priporocamo, daPoklicete profesionalno servisno sluzbo.
- Ce tečaj odstranite, ne da bi medtem držali vrata, lahko ta padejo in povzročijo telesne poškodbe.
- Prepričajte se, da je qred Čvrsto pritrijena na tečaju.
- Prepricajte se, da je tecaj cvrsto pritrjen na omarico.
- Prepricajte se, da so prikljucki za ustrezno prikljuceni.
- Pazite, da pri pritrijevanju zgornjegaPokrova ne poskodujeteŽic.

OPOZORILO

• Če Želite hladilnik nagniti/položiti na tla, potrebujete pomoč vsaj ene dodatne osebe.
• Preden odstranite vrata, izkljucite napajalni kabel.

Potrebni pripomočki (niso prilozěni)

Križni izvijač Plošcati izvijač Ključ (11 mm)

Nasadni ključ (8 mm) (za vijake)

Imbus ključ (5 mm)

Obracanje vrat

Samo model RB37

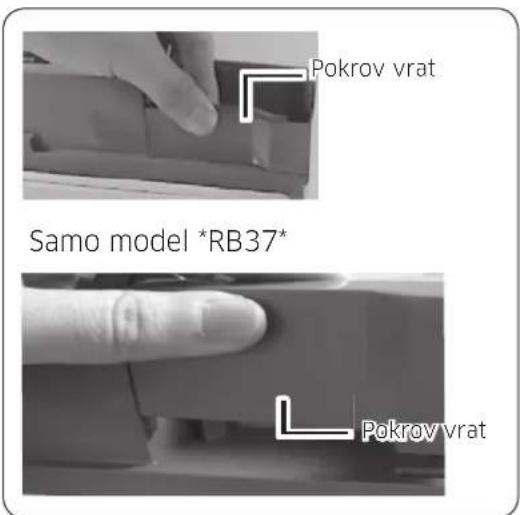

1. OdstranitePokrov zaŽico vvratih.

Slovenscina

1. OdstranitePokrov tecaja,da potisnetezatic, kot je prikazano na spodnji sliki.
   Vstavite raven izvijač in ga namestit nazaj, kot je prikazano na sliki št. 1.
2. Pokrov dvignite, kot je prikazano na sliki st. 2, in kavelj potisnite, kot je prikazano na sliki st. 3. (Pazite, da s premočnim potiskanjem ne poškodujete tečajaPokrova.)
3. Razstavite, takao da z roko potisnete A, kot je prikazano na sliki st. 4 in 5.

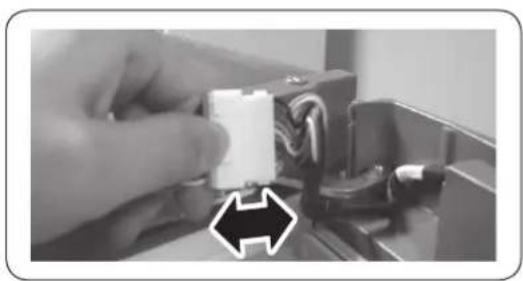

4. Izklujcite zični prikljucek za vrata hladilnika. (Samo pri modelih z zunanjimzaslonom.)

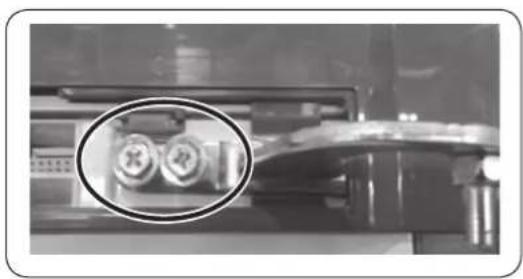

5. Odstranite vijake. (Pazite, da vamp pri razstavljanju vrata ne padejo.)

Slovenscina

1. Odstranite vrata hladilnika s srednjega tečaja takto, da jih pazljivo dvignete naravnost navzgor.

PREVIDNO

Vrata so težka, zato bodite pozorni, da se ne poskodujete, medtem ko jih odstranjujete.

1. Srednji tečaj razstavite, tak do s pomocjo križnega izvijača odstranite vijake.

PREVIDNO

Vrata zamrozvalnika Iahko padejo, zato jih podprite.

1. Odstranite vrata zamrzovalnika spodnjega tecaja takao, da jih pazljivodvignete naravnost navzgor.

Slovenscina

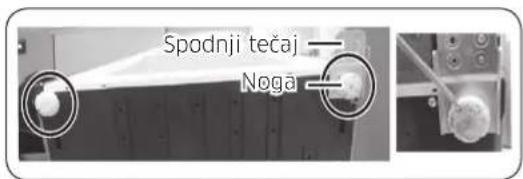

1. Hladilnik previdno položite na hrbtni del. Odstranite nogo (odvijte jo v nasprotni smeri urinega kazalca) in spodnji tečaj.

OPOMBA

Da bi hladilnik zašcitili pred poskodbami, odrezite velik kos kartona in ga položite pod hladilnik.

1. Ko zamenjate zgornji, srednji in/ali spodnji tečaj, sestavljanje opravite v obratnom vrstnom redu od razstavljanja.

PREVIDNO

• Prepricajte se, da so prikljucki ziuc ustrezno prikljuceni.

• Pazite, da pri pritrjevanju zgornjegaPokrova ne poskodujeteŽic.
