MANUALE UTENTE RL30J3015SA SAMSUNG

Manuale di manutenzione dell'utente

1. Per acquiretare eventuali ricambi vedere http://samsung.com/support

2. Visita il dato web per l'acquisto dei ricambi e digita il codice del prodotto per verificare i ricambi disponibili all'acquisto. Il codice è stampigliato sull'esterno del prodotto.

3. É possibile verificare il codice e la versione sul codice a barre stampato sull'etichetta posta in basso a sinistra del prodotto.

4. Per i ricambi, accertarsi che il nome del ricambio corrisponda a quello dell'illustrazione in questo manuale.

5. I ricambi gestibili autonomamente dall'utente sono le maniglie (solo alcuni modelli), le guarnizioni, i cassetti e le cerniere.

NOTA

Per riparazioni eseguite da personale non autorizzato, riparazioni in autonomia o non professionali del prodotto, Samsung non potrè essere ritenuta responsable per eventuali danni al prodotto, lesioni a persone o altri difetti del prodotto causati da un tentativo imprecioso di riparazione che non abbia seguito scrupolosamente le istruzioni previste per la manutenzione e riparazione del prodotto. Eventuali danni al prodotto causati da un tentativo di riparazione del prodotto da parte di personale diverso da riparatori certificati Samsung non sare coperto da garanzia.

ATTENZIONE

• Il nome del ricambio elencato nel site può differire da quello riportato in quello manuale. Accertarsi di selezionare il ricambio corretto.
• La sostituzione delle cerniere richiede estrema attenzione poiché comporta il distacco della porta.
• Per effettuare la riparazione indossare i guanti protettivi.

Italiano

Le immagini effettive e le parti dei componenti forniti del frigorifero sono variare in base al modello ed al paese di acquire.

01 Copri cerniera 02 Cassetto

03 Cerniera centrale 04 Etichetta con codice a barre

05 Cerniera inferiore 06 Maniglie

(solo modelli che ne sono dotati)

Italiano

Sostituzione di una maniglia

ATTENZIONE

• Durante la sostituzione delle maniglia degli sportelli, prestare attenzione a non graffiare il frontale della porta.
• Premere saldamente le manigliè sui supporti. Accertarsi che non vi sia spazio tra i supporti delle manigliè e la porta.
• Nel fissaggio delle maniglie, serrare con forza le viti.
• Prima di usare il prodotto verificare che la maniglia sia fissata saldamente.

Strumenti necessari (non forniti)

Cacciavite a croce Cacciavite piatto

Per staccare le maniglie

Rimuovere il copri maniglia e le viti servendosi di un cacciavite piatto (-).

NOTA

Rimuovere il tappo con un cacciavite piatto (-) quando montare maniglia e copri maniglia.

Italiano

Sostituzione della guarnizione

ATTENZIONE

Accertarsi di fissare saldamente la guarnizione. In caso contrario, dal frigorifero potrebbe fuoriuscire aria fredda.

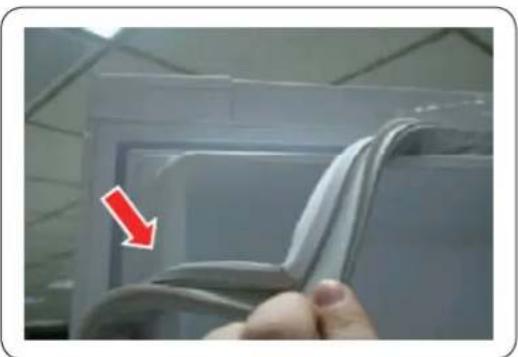

Per rimuovere la guarnizione

Aprière la porta e rimuovere la guarnizione.

Sostituire la guarnizione

Montare la nuova guarnizione alla porta.

Accertarsi che non vi sia spazio tra le nuove guarnizioni e la porta.

Italiano

Sostituire un cassetto

ATTENZIONE

Verificare che il cassetto sia correttamente inserito nella guida durante il montaggio.

Per rimuovere il cassetto

1. Estrarre il cassetto il più possibile.

2. Inclinare il cassetto verso l'alto ed estrarlo completeness.

Per rimontare i cassetti

Rimontare i cassetti segundo l'ordine contrario seguito per la rimozione.

Italiano

Sostituzione delle cerniere

Per sostituire le cerniere, rimuovere prima la porta.

ATTENZIONE

• Durante la rimozione delle porte, prestare estrema attenzione poiché sono pesanti.
• Prima di sostituire le cerniere, appoggiare qualcosa di morbido o del cartone sul pavimento per evitare di graffiare la porta nell'appoggiarla.
• Poiché le cerniere devono essere maneggiate con attenzione e sostuite da due o più personne, si consiglia di chiamare un servizio di assistenza professionale.
• Rimuovendo la cerniera perché trattene la porta, la porta potrebbe cadere e ferire qualcuno.
• Accertarsi che il perno sia saldamente fissato alla cerniera.
• Verificare che la cerniera sia fissata saldamente all'armadio.
  Assicurarsi che i connettori siano collegati correttamente.
• Prestare attenzione a non danneggiare i fili elettrici nel fissare il coperchio superiore.

AVVERTENZA

L'inclinazione/distensione del frigorifero richiede l'intervento minimo di due personne.
- Scollegare il cavo di alimentazione prima di invertire le porte.

Strumenti necessari (non forniti)

Cacciavite a croce Cacciavite piatto Chiave inglese da 11 mm

Chiave a bussola da 8 mm (per i bulloni)

Chiave a brugola (5 mm)

Inversione della porta

solo modello RB37

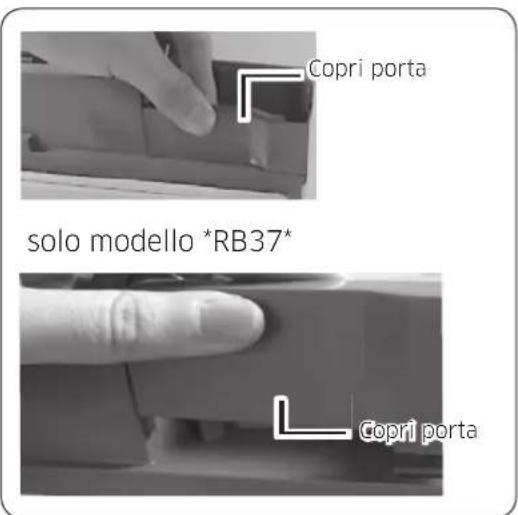

1. Rimuovere il coprificio della porta.

Italiano

1. Smontare il copri porta.

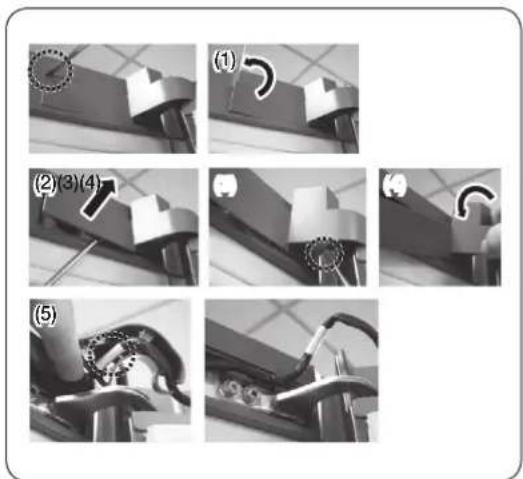

2. Rimuovere il copri cerniera per premere il gancio come molto nell'imagine sottostante.

3. Inserire un cacciavite a lama quindi estrarlo come molto nella Figura 1.
4. Come nella Figura 2, sollevare il coperchio e premere il gancio come molto nella Figura 3 (prestare attenzione a non danneggiare il cavo del copri cerniera premendolo eccessivamente)
5. Disassembarlo premendo manualmente A nella Figura 4 come migliorato nella Figura 5.

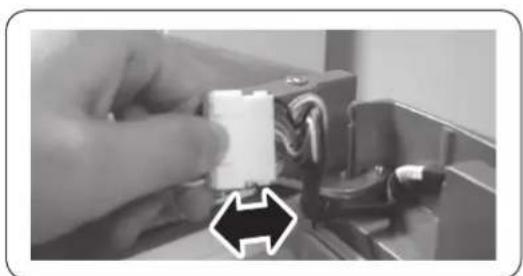

6. Scollegare il connettore di cablaggio della porta frigo. (Solo su modelli dotati di display esterno).
7. Rimuovere le viti. (Prestare attenzione a non far cadere la porta in fase di smontaggio.)

Italiano

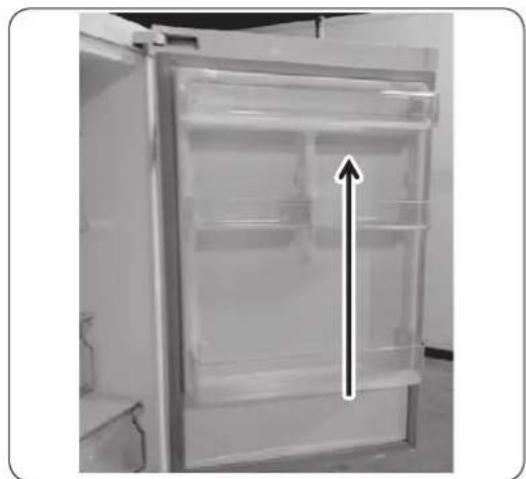

1. Sollevandola delicatamente, rimuovere la porta del frigorifero alla cerniera centrale.

ATTENZIONE

La porta è pesante, prestare attenzione a non ferirsi durante la rimozione.

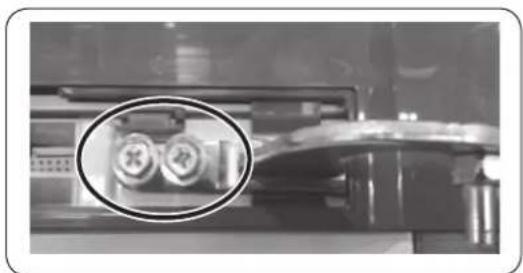

1. Smontare la cerniera centrale rimuovendo le viti con un cacciavite a croce (+)

ATTENZIONE

La porta del freezer potrebbe cadere in avanti, si consiglia pertanto di trattenere saldamente la porta.

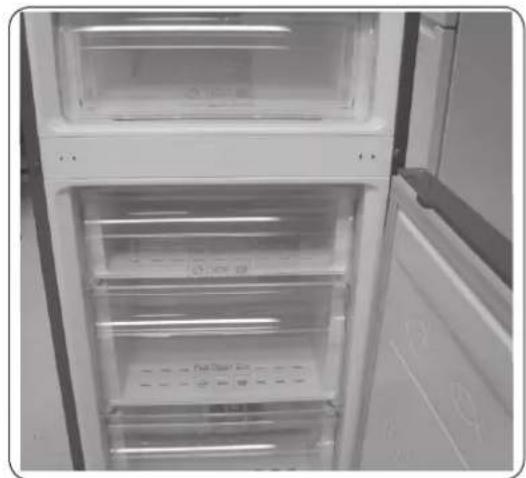

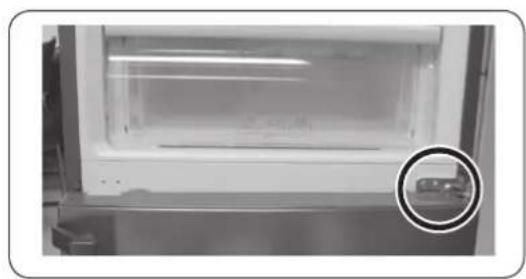

1. Sollevandola delicatamente, rimuovere la porta del freezer alla cerniera inferiore.

Italiano

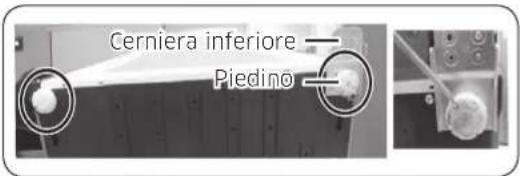

1. Reclinare il frigorifero appoggiando il retro a terra. Rimuovere il piedino (svitare in senso antiorario) e la cerniera inferiore.

NOTA

Proteggere il frigorifero da eventuali danni posizionando molto diesso un'ampia sezione del cartone da imballo.

1. Rimontare seguendo l'ordine opposoto dopo aver sostituito le cerniere superiore, centrale ed/o inferiore.

ATTENZIONE

• Assicurarsi che i connettori siano collegati correttamente.

• Prestare attenzione a non danneggiare i fili elettrici nel fissare il coperchio superiore.
