Tipo di prodotto	Frigorifero con congelatore
Modello	RL34T603ESA
Marca	Samsung
Classe di efficienza energetica	E (stimato)
Capacità netta totale	340 L (stimato)
Capacità netta frigorifero	250 L (stimato)
Capacità netta congelatore	90 L (stimato)
Dimensioni (L x A x P)	595 x 1780 x 663 mm (stimato)
Peso	72 kg (stimato)
Consumo energetico annuo	290 kWh/anno (stimato)
Classe climatica	SN-T (stimato)
Livello di rumore	40 dB (stimato)
Sistema di raffreddamento	No Frost (stimato)
Tipo di controllo	Elettronico (stimato)
Tipo di cerniera porta	Reversibile (cerniere riparabili dall'utente)
Parti riparabili dall'utente	Maniglie, guarnizioni, cassetti, cerniere
Avvertenze di sicurezza	Porte pesanti; utilizzare due persone per la riparazione delle cerniere; scollegare l'alimentazione prima di invertire le porte
Utensili necessari per la manutenzione	Cacciavite a croce, cacciavite a testa piatta, chiave a bussola da 8mm/10mm, chiave inglese da 10mm/11mm
Tipo di refrigerante	R600a (stimato)
Garanzia	Garanzia standard del produttore (fare riferimento alla scheda allegata)

Domande frequenti - RL34T603ESA SAMSUNG

Posso invertire la direzione di apertura della porta sul mio Samsung RL34T603ESA?

Sì, la porta può essere invertita. Il manuale fornisce istruzioni passo-passo. Avrai bisogno di utensili come un cacciavite a croce, un cacciavite a testa piatta, chiavi a bussola e chiavi inglesi. Assicurati di scollegare l'alimentazione e di avere almeno due persone a causa del peso della porta. Segui attentamente le sezioni di sostituzione della cerniera e inversione della maniglia.

Come sostituisco la guarnizione della porta?

Per sostituire la guarnizione, apri la porta e rimuovi la vecchia guarnizione dal telaio della porta. Fissa saldamente la nuova guarnizione, assicurandoti che non rimangano spazi vuoti. Una tenuta ermetica è fondamentale per evitare perdite di aria fredda. Fare riferimento alla sezione 'Sostituzione guarnizione' nel manuale.

Quali parti riparabili dall'utente sono disponibili per questo frigorifero?

Le parti riparabili dall'utente includono maniglie (sui modelli applicabili), guarnizioni, cassetti e cerniere. I pezzi di ricambio possono essere ordinati dal sito web dei ricambi Samsung. Assicurati sempre che il nome del pezzo corrisponda all'illustrazione nel manuale. Per altre riparazioni, contatta un centro di assistenza certificato.

Perché il mio frigorifero non raffredda correttamente?

Controlla la guarnizione per eventuali spazi vuoti o danni, assicurati che le prese d'aria interne non siano ostruite e che le impostazioni della temperatura siano corrette. Se il problema persiste, potrebbe essere necessario l'intervento di un professionista. Fare riferimento alla sezione di risoluzione dei problemi del manuale.

Come rimuovo e riattacco i cassetti?

Per rimuovere un cassetto, solleva delicatamente la parte anteriore e fallo scorrere verso l'esterno. Per riattaccarlo, inverti i passaggi di rimozione. Fai scorrere il cassetto all'indietro fino a quando scatta in posizione. Assicurati che il cassetto sia allineato correttamente con le guide per evitare danni.

Posso sostituire le maniglie del frigorifero da solo?

Sì, le maniglie sono riparabili dall'utente. Rimuovi i copriviti con un cacciavite a testa piatta, poi svita la maniglia con un cacciavite a croce. Attacca la nuova maniglia in ordine inverso. Fai attenzione a non graffiare la superficie della porta.

Quali utensili sono necessari per la sostituzione della cerniera?

Avrai bisogno di un cacciavite a croce, un cacciavite a testa piatta, una chiave inglese da 10 mm, chiavi a bussola da 8 mm e 10 mm e una chiave inglese da 11 mm. Per sicurezza, usa due persone e posiziona un tappetino morbido sul pavimento per evitare graffi sulla porta.

Come trovo il codice modello del mio frigorifero?

Il codice modello si trova su un'etichetta con codice a barre in basso a sinistra del prodotto. Di solito appare come "RL34T603ESA". Puoi utilizzare questo codice per ordinare ricambi dal sito web di Samsung.

È sicuro sdraiare il frigorifero su un lato per l'inversione della porta?

Il manuale avverte che inclinare o sdraiare il frigorifero richiede un minimo di 2 persone. Non è consigliabile sdraiarlo su un lato per un periodo prolungato; se necessario, lascialo in posizione verticale per diverse ore prima di collegarlo alla corrente per permettere all'olio di depositarsi.

Cosa devo fare se i connettori dei cavi vengono danneggiati durante la sostituzione della cerniera?

Non tirare i connettori troppo forte. Se danneggiati, potrebbe essere necessario sostituire il cablaggio. Contatta un centro di assistenza certificato per la riparazione, poiché una manipolazione impropria può causare pericoli elettrici. Scollegare sempre l'alimentazione prima della manutenzione.

MANUALE UTENTE RL34T603ESA SAMSUNG

Manuale di manutenzione dell'utente

1. Per acquistare eventuali ricambi vedere http://samsung.com
2. Visita il sito web per l'acquisto dei ricambi e digita il codice del prodotto per verificare i ricambi disponibili all'acquisto. Il codice è stampigliato sull'esterno del prodotto.
3. È possibile verificare il codice e la versione sul codice a barre stampato sull'etichetta posta in basso a sinistra del prodotto.
4. Per i ricambi, accertarsi che il nome del ricambio corrisponda a quello dell'illustrazione in questo manuale.
5. I ricambi gestibili autonomamente dall'utente sono le maniglie (solo alcuni modelli), le guarnizioni, i cassetti e le cerniere.

NOTA

Per riparazioni eseguite da personale non autorizzato, riparazioni in autonomia o non professionali del prodotto, Samsung non potrà essere ritenuta responsabile per eventuali danni al prodotto, lesioni a persone o altri difetti del prodotto causati da un tentativo impreciso di riparazione che non abbia seguito scrupolosamente le istruzioni previste per la manutenzione e riparazione del prodotto. Eventuali danni al prodotto causati da un tentativo di riparazione del prodotto da parte di personale diverso da riparatori certificati Samsung non sarà coperto da garanzia.

ATTENZIONE

• Il nome del ricambio elencato nel sito può differire da quello riportato in questo manuale. Accertarsi di selezionare il ricambio corretto.
  • La sostituzione delle cerniere richiede estrema attenzione poiché comporta il distacco della porta.
  • Per effettuare la riparazione indossare i guanti protettivi.

Italiano

Le immagini effettive e le parti dei componenti forniti del frigorifero possono variare in base al modello ed al paese di acquisto.

01 Cerniera superiore 02 Guarnizione
03 Cassetto
05 Cerniera centrale 06 Etichetta con codice a barre
07 Cerniera inferiore

04 Maniglie (solo modelli che ne sono dotati)

Italiano

Maniglia di ricambio

Il nome del modello ha questa forma: RB38**6****, RB38**2****, RL38**6****, RB3L**2****, RB36**6****, RB36**2****, RL36**6****, RL36**2****, RB34**6****, RB34**2****, RL34**6****, RL34**2****

Il valore degli asterischi può variare in basso al modello.

Gli asterischi nel codice dei modelli indicano una variante ed i caratteri o numeri sostitutivi possono essere (0-9) oppure (A-Z) nel codice del modello.

ATTENZIONE

• Durante la sostituzione delle maniglia degli sportelli, prestare attenzione a non graffiare il frontale della porta.
• Premere saldamente le maniglie sui supporti. Accertarsi che non vi sia spazio tra i supporti delle maniglie e la porta.
• Nel fissaggio delle maniglie, serrare con forza le viti.
• Prima di usare il prodotto verificare che la maniglia sia fissata saldamente.

Strumenti necessari (non forniti)

Cacciavite a croce (+) Cacciavite piatto (-)

Per staccare le maniglie

NOTA

Questa procedura si applica sia ai comparti del frigo sia a quelli del freezer.

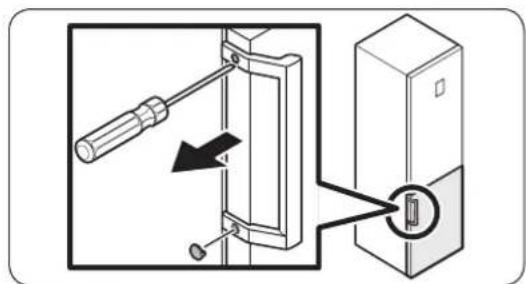

1. Per rimuovere il coperchio delle viti usare un cacciavite a lama piatta.
2. Una volta staccata la maniglia, fissare nuovamente i coperchi delle viti sui fori delle viti.
3. Per rimuovere le viti e staccare la maniglia usare un cacciavite a croce.

NOTA

Usare queste viti per fissare la maniglia sul lato opposto.

1. Montare la nuova maniglia seguendo la procedura di smontaggio in ordine inverso.

Italiano

Sostituzione della guarnizione

ATTENZIONE

Accertarsi di fissare saldamente la guarnizione. In caso contrario, dal frigorifero potrebbe fuoriuscire aria fredda.

Per rimuovere la guarnizione

Aprire la porta e rimuovere la guarnizione.

Sostituire la guarnizione

Montare la nuova guarnizione alla porta. Accertarsi che non vi sia spazio tra la nuova guarnizione e la porta.

Sostituire un cassetto

ATTENZIONE

Verificare che il cassetto sia correttamente inserito nella guida durante il montaggio.

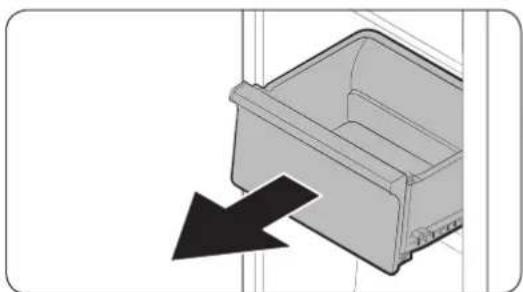

Per rimuovere il cassetto

Sollevare delicatamente la parte anteriore del cassetto ed estrarlo.

Per rimontare i cassetti

Rimontare i cassetti seguendo l'ordine contrario seguito per la rimozione.

Italiano

Sostituzione delle cerniere

Per sostituire le cerniere, rimuovere prima la porta.

ATTENZIONE

• Durante la rimozione delle porte, prestare estrema attenzione poiché sono pesanti.
• Prima di sostituire le cerniere, appoggiare qualcosa di morbido o del cartone sul pavimento per evitare di graffiare la porta nell'appoggiarla.
• Poiché le cerniere devono essere maneggiate con attenzione e sostituite da due o più persone, si consiglia di chiamare un servizio di assistenza professionale.
• Rimuovendo la cerniera senza trattenere la porta, la porta potrebbe cadere e ferire qualcuno.
• Accertarsi che il perno sia saldamente fissato alla cerniera.
• Verificare che la cerniera sia fissata saldamente all'armadio.
  • Assicurarsi che i connettori siano collegati correttamente.
• Prestare attenzione a non danneggiare i fili elettrici nel fissare il coperchio superiore.

AVVERTENZA

• L'inclinazione/distensione del frigorifero richiede l'intervento minimo di due persone.
- Scollegare il cavo di alimentazione prima di invertire le porte.

Strumenti necessari (non forniti)

Cacciavite a croce (+) Cacciavite piatto (-) Chiave inglese da 11 mm

Chiave a bussola da 10 mm Chiave a bussola da 8 mm Chiave inglese da 10 mm

Italiano

Inversione della porta

NOTA

Per i modelli dotati di maniglie, invertire prima le maniglie (per ulteriori informazioni, consultare la sezione "Maniglia di ricambio (per i modelli con la maniglia a barra)".

1. A porta chiusa, usare un cacciavite a croce per rimuovere le viti dal coperchio superiore (A).

2. Sollevare delicatamente il coperchio superiore (A) e appoggiarlo sopra il frigorifero.

- Prestare attenzione nel sollevare il coperchio superiore (A). Al di sotto è presente un cavo.

1. Rimuovere il cavo ed il connettore situato sul fermo al di sotto del coperchio.

- Questo passaggio potrebbe non essere pertinente in alcuni modelli.

ATTENZIONE

Non tirare con forza i connettori.

1. Scollegare il connettore del cavo (A).

- Questo passaggio potrebbe non essere pertinente in alcuni modelli.

Italiano

1. Usando una chiave a bussola (8 mm) rimuovere le viti che fissano la cerniera superiore (A).

ATTENZIONE

Al fine di prevenire una accidentale caduta della porta, trattenerla durante la rimozione delle viti.

1. Aprire la porta del frigorifero, e sollevarla per estrarla dalla cerniera centrale. Conservare la porta con cura.

ATTENZIONE

La porta è pesante. Al fine di prevenire danni o lesioni, prestare attenzione durante la sua rimozione.

1. Aprire la porta del freezer ed usare una chiave a bussola (8 mm) per rimuovere le viti che fissano la cerniera inferiore (A).

Italiano

1. Tenendo la porta del freezer appoggiata sulla cerniera inferiore (A), tirare lentamente la cerniera inferiore (A) per estrarla dal fermo posto sul fondo del frigorifero. Una volta rimossa la cerniera inferiore (A) dal fermo, rimuoverla dalla porta del freezer, quindi tirare la porta del freezer verso il basso per rimuoverla dalla cerniera centrale (B).

ATTENZIONE

Al fine di prevenire una accidentale caduta della porta del freezer, trattenerla durante la rimozione dalla cerniera centrale (B).

1. Usare un cacciavite a croce ed una chiave a bussola (10 mm) per rimuovere le viti che fissano la cerniera centrale (A).

2. Rimontare seguendo l'ordine opposto dopo aver sostituito le cerniere superiore, centrale ed/o inferiore.

ATTENZIONE

• Assicurarsi che i connettori siano collegati correttamente.

- Prestare attenzione a non danneggiare i fili elettrici nel fissare il coperchio superiore.
