RL34T603ESA - Külmik SAMSUNG - Tasuta kasutusjuhend

Toote tüüp	Külmik sügavkülmikuga
Mudel	RL34T603ESA
Bränd	Samsung
Energiatõhususe klass	E (Hinnanguline)
Kogu netomaht	340 L (Hinnanguline)
Külmiku netomaht	250 L (Hinnanguline)
Sügavkülmiku netomaht	90 L (Hinnanguline)
Mõõtmed (L x K x S)	595 x 1780 x 663 mm (Hinnanguline)
Kaal	72 kg (Hinnanguline)
Aastane energiatarbimine	290 kWh/aasta (Hinnanguline)
Kliimaklass	SN-T (Hinnanguline)
Müratase	40 dB (Hinnanguline)
Jahutussüsteem	Härmatisvaba (Hinnanguline)
Juhtimistüüp	Elektrooniline (Hinnanguline)
Ukse hingetüüp	Pööratav (kasutaja poolt hooldatavad hinged)
Kasutaja poolt hooldatavad osad	Käepidemed, tihendid, sahtlid, hinged
Ohutusjuhised	Rasked uksed; kasutage hingede parandamiseks kahte inimest; ühendage enne uste pööramist toide lahti
Hoolduseks vajalikud tööriistad	Phillipsi kruvikeeraja, lapik kruvikeeraja, 8mm/10mm pesavõti, 10mm/11mm mutrivõti
Külmaaine tüüp	R600a (Hinnanguline)
Garantii	Standardne tootjagarantii (vt kaasasolevat kaarti)

Korduma kippuvad küsimused - RL34T603ESA SAMSUNG

Kas ma saan oma Samsungi RL34T603ESA ukse avamissuunda pöörata?

Jah, ust saab pöörata. Kasutusjuhendis on samm-sammult juhised. Teil on vaja tööriistu nagu Phillipsi kruvikeeraja, lapik kruvikeeraja, pesavõtit ja mutrivõtit. Veenduge, et ühendate toite lahti ja teil on ukse raskuse tõttu vähemalt kaks inimest. Järgige hoolikalt hingede vahetamise ja käepideme pööramise jaotisi.

Kuidas vahetan ukse tihendit?

Tihendi vahetamiseks avage uks ja eemaldage vana tihend ukse raamilt. Kinnitage uus tihend kindlalt, veendudes, et lünki ei jääks. Tihe tihend on kriitilise tähtsusega, et vältida külma õhu leket. Vaadake kasutusjuhendi jaotist 'Tihendi vahetamine'.

Millised kasutaja poolt hooldatavad osad on sellele külmikule saadaval?

Kasutaja poolt hooldatavad osad hõlmavad käepidemeid (vastavatel mudelitel), tihendeid, sahtleid ja hingi. Varuosad saab tellida Samsungi osade veebisaidilt. Veenduge alati, et osa nimi vastab kasutusjuhendi illustratsioonile. Muude remonditööde jaoks võtke ühendust sertifitseeritud teenindusega.

Miks mu külmik ei jahuta korralikult?

Kontrollige tihendi lünki või kahjustusi, veenduge, et sees olevad õhutusavad poleks ummistunud ja temperatuuri seaded on õiged. Kui probleem jätkub, võib vaja minna professionaalset teenindust. Vaadake kasutusjuhendi tõrkeotsingu jaotist.

Kuidas eemaldan ja kinnitan sahtlid tagasi?

Eemaldage sahtel, tõstes õrnalt esiosa ja libistades selle välja. Tagasikinnitamiseks korrake eemaldamise etappe vastupidises järjekorras. Libistage sahtel tagasi, kuni see klõpsab kohale. Veenduge, et sahtel oleks rööbastega õigesti joondatud, et vältida kahjustusi.

Kas ma saan külmiku käepidemeid ise vahetada?

Jah, käepidemed on kasutaja poolt hooldatavad. Eemaldage kruvikatted lapiku kruvikeerajaga, seejärel keerake käepide lahti Phillipsi kruvikeerajaga. Kinnitage uus käepide vastupidises järjekorras. Olge ettevaatlik, et te ei kriimustaks ukse pinda.

Milliseid tööriistu on vaja hingede vahetamiseks?

Teil on vaja Phillipsi kruvikeerajat, lapikut kruvikeerajat, 10 mm mutrivõtit, 8 mm ja 10 mm pesavõtit ning 11 mm mutrivõtit. Ohutuse huvides kasutage kahte inimest ja asetage põrandale pehme padi, et vältida ukse kriimustusi.

Kuidas leida oma külmiku mudelikoodi?

Mudelikood asub toote all vasakul oleva vöötkoodisildi peal. See näeb tavaliselt välja nagu 'RL34T603ESA'. Seda koodi saate kasutada varuosade tellimiseks Samsungi veebisaidilt.

Kas külmiku ukse pööramiseks on ohutu panna külmik külili?

Kasutusjuhend hoiatab, et külmiku kallutamine või külili panemine nõuab vähemalt 2 inimest. Ei ole soovitatav jätta seda pikemaks ajaks külili; vajadusel laske sellel enne pistikupessa ühendamist mitu tundi püsti seista, et õli settiks.

Mida teha, kui juhtmepistikud saavad hingede vahetamise ajal kahjustada?

Ärge tõmmake pistikuid liiga tugevalt. Kui need on kahjustatud, võib osutuda vajalikuks juhtmestiku vahetamine. Remondi jaoks võtke ühendust sertifitseeritud teenindajaga, kuna vale käsitsemine võib põhjustada elektrilisi ohte. Enne hooldust ühendage alati toide lahti.

KASUTUSJUHEND RL34T603ESA SAMSUNG

Kasutaja hooldusjuhend

1. Saate kontrollida asendusosade ostukohta veebilehel http://samsung.com
2. Kūlastage asendusosa ostukoha veebilehte ja sisestage oma toote mudeli kood, et kontrollida olemasolevaid asendusosasid. Mudeli kood on kirjas teie toote välimisel küljel oleval sildil.
3. Mudeli koodi ja versiooni saate kontrollida triipkoodi sildilt toote alumisel vasakul nurgal.
4. Asendusosade puhul veenduge, et osa nimi ühtib selle juhendi joonisel toodud nimega.
5. Ise vahetatavad osad on vaid käepidemed (vaid mönedel mudelitel), tihendid, sahtlid ja hinged.

MÄRKUS

Toote parandamisel mittevolitatud teenuseosutaja poolt, tarbija enda poolt parandamise või ebaprofessionaalse parandamise korral ei vastuta Samsung üksköik millise kahju eest tootele või muu tooteohutusega seotud probleemi korral, mis on tekkinud toote parandamise katsel, kus ei järgita hoolikalt neid parandamise ja hooldamise tingimusi. Igasugune kahju, mis tekitatakse tootele seoses katsega seda parandada kellegi teise kui Samsungi sertifitseeritud teenuseosutaja poolt, ei ole garantiiga kaetud.

ETTEVAATUST!

• Veebilehel toodud osa nimetus võib erineda käesolevas juhendis toodud nimest. Palun veenduge, et valite õige osa nime.
• Hingede asendamine nõuab äärmist ettevaatlikust, kuna selle käigus tuleb uks eemaldada.
• Kasutage parandusi tehes kindlasti kaitsekindaid.

Eesti

Külmiku tegelik välimus ja elementide nimekiri võivad erineda sõltuvalt mudelist ja riigist.

01 Ülemine hing 02 Tihend
03 Sahtel 04 Käepidemed (ainult teatud mudelitel)
05 Keskmine hing 06 Triipkoodi silt
07 Alumine hing

Eesti

Käepideme asendamine

Mudeli nimi näeb välja selline: RB38**6****, RB38**2****, RL38**6****, RB3L**2****, RB36**6****, RB36**2****, RL36**6****, RL36**2****, RB34**6****, RB34**2****, RL34**6****, RL34**2****

See, mis tärnide asemel on, vöib söltuvalt mudelist erineda.

Tärn(id) mudeli koodis viitavad mudeli variandile ja võivad mudeli koodis asendada (0-9) või (A-Z).

ETTEVAATUST!

• Ukse käepidet vahetades olge hoolas, et ukse esiosa mitte kriimustada.
• Suruge käepidemed tugevalt kinnituste külge. Veenduge, et tugede ja ukse vahel ei oleks vahet.
• Käepidet kinnitades keerake kruvid tugevalt kinni.
• Enne toote kasutamist kontrollige, et käepide oleks tugevalt kinni.

Vajalikud tööriistad (pole kaasas)

Ristpeakruvikeeraja Lamepeakruvikeeraja

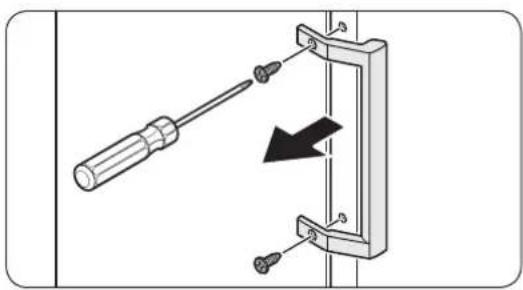

Käepidemete eemaldamine

MÄRKUS

See protseduur kehtib nii külmiku kui ka sügavkülmiku kohta.

1. Kasutage kruvikatete eemaldamiseks lamepeakruvikeerajat.

2. Pärast käepideme eemaldamist kinnitage kruvikatted tagasi kruviaukudele.

3. Kasutage kruvide ja käepideme eemaldamiseks ristpeakruvikeerajat.

MÄRKUS

Kasutage neid kruvisid käepideme vastasküljele kinnitamiseks.

1. Paigaldage uus käepide lahtivõtmise suunistele vastupidises järjekorras.

Eesti

Tihendi asendamine

ETTEVAATUST!

Veenduge, et paigaldate tihendi tugevalt. Vastasel juhul võib külm öhk külmikust välja tulla.

Tihendi eemaldamiseks

Avage luuk ja eemaldage tihend ukse küljest.

Tihendi asendamiseks

Paigaldage külmiku uksele uus tihend. Veenduge, et uue tihendi ja ukse vahel ei oleks vahet.

Sahtli asendamine

ETTEVAATUST!

Kontrollige, et sahtel oleks paigaldamisel õigesti siinidele paigutatud.

Sahtli eemaldamiseks

Töstke veidi sahtli esiotsa ja libistage see välja.

Sahtlite tagasipanek

Sahtlite tagasipanek käib nende eemaldamisele vastupidises järjekorras.

Eesti

Hinge asendamine

Hingede asendamiseks tuleb esmalt uks eemaldada.

ETTEVAATUST!

• Olge uksi eemaldades äärmiselt ettevaatlik, kuna uksed on rasked.
• Enne hingede asendamist asetage põrandale pehme alus (näiteks papp), et vältida ukse kriimustamist selle maha asetamisel.
• Kuna hingedega tuleb hoolikalt ümber käia ning nende vahetamiseks on vaja kaht või enamat inimest, soovitame kasutada professionaalset tehnilist teenust.
• Kui te hinge eemaldamisel uksest kinni ei hoia, võib see alla kukkuda ja vigastusi tekitada.
• Veenduge, et völl oleks hingel tugevalt kinni.
• Kontrollige, et hing oleks kapi külge tugevalt kinnitatud.
• Veenduge, et juhtmeühendused oleks öigesti ühendatud.
• Olge ettevaatlik, et te ülemise katte kinnitamise ajal juhtmeid ei kahjustaks.

HOIATUS

• Külmiku kallutamiseks/paigaldamiseks on vaja vähemalt kaht inimest.
• Enne uksepoolte vahetamist eemaldage toitejuhe vooluvõrgust.

Vajalikud tööriistad (pole kaasas)

Ristpeakruvikeeraja Lamepeakruvikeeraja 11 mm mutrivõti

10 mm padrunvõti 8 mm padrunvõti 10 mm mutrivõti

Eesti

Uksepoolsuse vahetamine

MÄRKUS

Käepidemega mudelite puhul vahetage köigepealt käepideme asend. (Üksikasjaliku teabe saamiseks vt jaotist „Käepideme asendamine (kangkäepidemega mudelitel)“.)

1. Kui uks on suletud, eemaldage ristpeakruvikeerajaga ülemise katte (A) kinnituskruvid.

2. Töstke ülemine kate (A) örnalt üles ja asetage see külmkapi otsa.

- Olge ülemise katte (A) töstmisel ettevaatlik. Selle alla on kinnitatud juhe.

1. Eemaldage peamise katte alt hoidikust juhe ja juhtmeühendused.

Ärge tömmake ühendusi liiga kövasti.

1. Ühendage juhtmeühendus (A) lahti.

1. Eemaldage padrunvõtmega (8 mm) ülemise hinge (A) kinnituskruvid.

ETTEVAATUST!

Külmiku ukse kukkumise vältimiseks hoidke seda kruvide eemaldamise ajal tugevasti kinni.

1. Avage külmiku uks ja seejärel tõstke seda, et see keskmiselt hingelt eemaldada. Hoidke ust kindlas kohas.

ETTEVAATUST!

Uks on raske. Kahjustuste või vigastuste vältimiseks olge ukse eemaldamisel väga ettevaatlik.

1. Avage sügavkülmiku uks ja seejärel eemaldage padrunvõtmega (8 mm) alumise hinge (A) kinnituskruvid.

Eesti

1. Kui sügavkülmiku uks toetub alumisele hingele (A), tömmake aeglaselt alumist hinge (A), et see külmiku all olevast hoidikust välja võtta. Kui alumine hing (A) on hoidikust välja võetud, eemaldage see sügavkülmiku ukse küljest ja seejärel tömmake sügavkülmiku uks alla, et see keskmiselt hingelt (B) eemaldada.

ETTEVAATUST!

Sügavkülmiku ukse kukkumise vältimiseks hoidke seda keskmiselt hingelt (B) eemaldamise ajal tugevasti kinni.

1. Eemaldage ristpeakruvikeeraja ja padrunvõtmega (10 mm) keskmise hinge (A) kinnituskruvid.

2. Pärast ülemise, keskmise ja/või alumise hinge asendamist paigaldage uuesti tagasi lahtivõtmisele vastupidises järjekorras.

ETTEVAATUST!

• Veenduge, et juhtmeühendused oleks öigesti ühendatud.
• Olge ettevaatlik, et te ülemise katte kinnitamise ajal juhtmeid ei kahjustaks
