Tipo de Produto	Refrigerador com Congelador
Modelo	RL34T603ESA
Marca	Samsung
Classe de Eficiência Energética	E (Estimado)
Capacidade Líquida Total	340 L (Estimado)
Capacidade Líquida do Refrigerador	250 L (Estimado)
Capacidade Líquida do Congelador	90 L (Estimado)
Dimensões (L x A x P)	595 x 1780 x 663 mm (Estimado)
Peso	72 kg (Estimado)
Consumo de Energia Anual	290 kWh/ano (Estimado)
Classe Climática	SN-T (Estimado)
Nível de Ruído	40 dB (Estimado)
Sistema de Resfriamento	Frost Free (Estimado)
Tipo de Controle	Eletrônico (Estimado)
Tipo de Dobradiça da Porta	Reversível (Dobradiças que podem ser trocadas pelo usuário)
Peças que podem ser trocadas pelo usuário	Puxadores, Vedações, Gavetas, Dobradiças
Precauções de Segurança	Portas pesadas; use duas pessoas para reparo de dobradiças; desconecte a energia antes de reverter as portas
Ferramentas Necessárias para Manutenção	Chave Phillips, chave de fenda, chave de soquete 8mm/10mm, chave inglesa 10mm/11mm
Tipo de Refrigerante	R600a (Estimado)
Garantia	Garantia padrão do fabricante (consulte o cartão incluso)

Perguntas frequentes - RL34T603ESA SAMSUNG

Posso reverter a direção de abertura da porta no meu Samsung RL34T603ESA?

Sim, a porta pode ser revertida. O manual fornece instruções passo a passo. Você precisará de ferramentas como chave Phillips, chave de fenda, chaves de soquete e chaves inglesas. Certifique-se de desconectar a energia e ter pelo menos duas pessoas devido ao peso da porta. Siga as seções de substituição da dobradiça e reversão do puxador cuidadosamente.

Como substituir a vedação da porta?

Para substituir a vedação, abra a porta e remova a vedação antiga do quadro da porta. Fixe a nova vedação firmemente, garantindo que não haja lacunas. Uma vedação apertada é crítica para evitar vazamento de ar frio. Consulte a seção 'Substituição da vedação' no manual.

Quais peças que podem ser trocadas pelo usuário estão disponíveis para este refrigerador?

As peças que podem ser trocadas pelo usuário incluem puxadores (em modelos aplicáveis), vedações, gavetas e dobradiças. As peças de reposição podem ser encomendadas no site de peças da Samsung. Sempre certifique-se de que o nome da peça corresponda à ilustração no manual. Para outros reparos, entre em contato com um prestador de serviços certificado.

Por que meu refrigerador não está resfriando adequadamente?

Verifique se há lacunas ou danos na vedação, certifique-se de que as aberturas internas não estão bloqueadas e que as configurações de temperatura estão corretas. Se o problema persistir, pode exigir serviço profissional. Consulte a seção de solução de problemas do manual.

Como remover e recolocar as gavetas?

Remova uma gaveta levantando suavemente a frente e deslizando-a para fora. Para recolocar, inverta os passos de remoção. Deslize a gaveta de volta até encaixar no lugar. Certifique-se de que a gaveta está alinhada corretamente com os trilhos para evitar danos.

Posso substituir os puxadores do refrigerador eu mesmo?

Sim, os puxadores podem ser trocados pelo usuário. Remova as tampas dos parafusos com uma chave de fenda, depois desparafuse o puxador usando uma chave Phillips. Fixe o novo puxador na ordem inversa. Tenha cuidado para não arranhar a superfície da porta.

Quais ferramentas são necessárias para a substituição da dobradiça?

Você precisará de uma chave Phillips, chave de fenda, chave inglesa de 10 mm, chaves de soquete de 8 mm e 10 mm, e uma chave inglesa de 11 mm. Por segurança, use duas pessoas e coloque um tapete macio no chão para evitar arranhões na porta.

Como encontro o código do modelo do meu refrigerador?

O código do modelo está localizado em uma etiqueta de código de barras na parte inferior esquerda do produto. Geralmente parece "RL34T603ESA". Você pode usar este código para encomendar peças de reposição no site da Samsung.

É seguro deitar o refrigerador de lado para reversão da porta?

O manual adverte que inclinar ou deitar o refrigerador requer no mínimo 2 pessoas. Não é recomendado deitá-lo de lado por um período prolongado; se necessário, deixe-o na vertical por várias horas antes de ligar para permitir que o óleo se assente.

O que devo fazer se os conectores de fio forem danificados durante a substituição da dobradiça?

Não puxe os conectores com força. Se danificados, pode ser necessário substituir o chicote de fiação. Entre em contato com um prestador de serviços certificado para reparo, pois o manuseio inadequado pode causar riscos elétricos. Sempre desconecte a energia antes de realizar a manutenção.

MANUAL DE UTILIZADOR RL34T603ESA SAMSUNG

Manual de serviço do utilizador

1. Pode verificar onde comprar peças de substituição em http://samsung.com
2. Visite o site de compra de peças e introduza o código de modelo do seu produto para verificar as peças disponíveis para compra. O código de modelo encontra-se numa etiqueta na parte exterior do produto.
3. Pode verificar a versão e o código de modelo na etiqueta de código de barras existente na parte inferior esquerda do produto.
4. Para peças de substituição, certifique-se de que o nome da peça corresponde ao que se encontra na ilustração neste manual.
5. As peças que podem ser substituídas pelo utilizador estão limitadas a pegas (apenas em alguns modelos), vedantes, gavetas e dobradiças.

NOTA

Após a reparação feita por um fornecedor de serviços não autorizado, a autorreparação ou a reparação não profissional do produto, a Samsung não se responsabiliza por quaisquer danos ao produto, lesões ou outros problemas de segurança do produto causados por qualquer tentativa de reparação do mesmo que não siga cuidadosamente estas instruções de reparação e manutenção. Quaisquer danos ao produto causados por uma tentativa de reparação do mesmo, efetuada por qualquer pessoa que não um fornecedor de serviços certificado da Samsung, não serão abrangidos pela garantia.

ATENÇÃO

• O nome da peça listado no site pode ser diferente neste manual. Escolha o nome da peça correto.
• A substituição de dobradiças requer todo o cuidado, já que envolve a remoção da porta.
• Use luvas de segurança ao efetuar reparações.

Português

Esta imagem pode diferir das peças do frigorífico fornecidas consoante o modelo e o país.

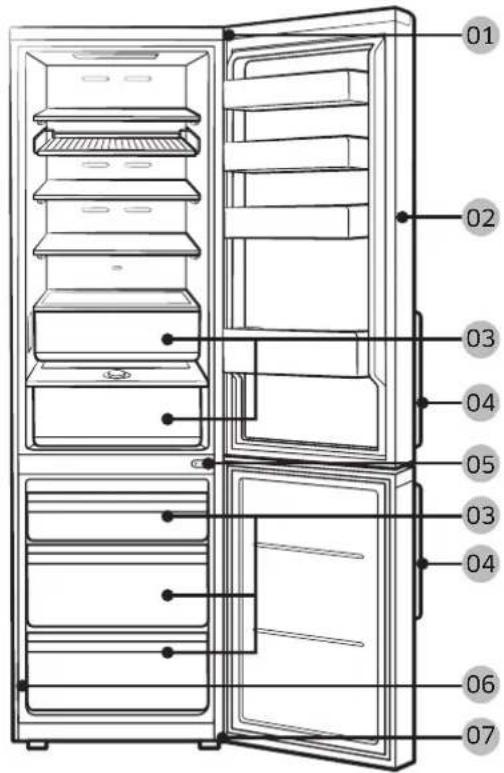

01 Dobradiça superior 02 Vedante
03 Gaveta 04 Pegas (apenas em modelos aplicáveis)
05 Dobradiça central 06 Etiqueta de código de barras
07 Dobradiça inferior

Português

Substituição da pega

O nome do modelo tem o seguinte formato: RB38**6****, RB38**2****, RL38**6****, RB3L**2****, RB36**6****, RB36**2****, RL36**6****, RL36**2****, RB34**6****, RB34**2****, RL34**6****, RL34**2****

O que substitui os asteriscos pode diferir, dependendo do modelo.

Os asteriscos no código de modelo indicam um modelo variante e podem substituir (0-9) ou (A-Z) no código de modelo.

ATENÇÃO

• Ao substituir a pega da porta, tenha cuidado para não riscar a parte da frente da porta.
• Pressione firmemente as pegas nos suportes. Certifique-se de que não existe folga entre os suportes e a porta.
• Aperte firmemente os parafusos ao fixar a pega.
• Verifique se a pega está firmemente fixa antes de utilizar o produto.

Ferramentas necessárias (não fornecidas)

Este procedimento aplica-se aos compartimentos do frigorífico e congelador.

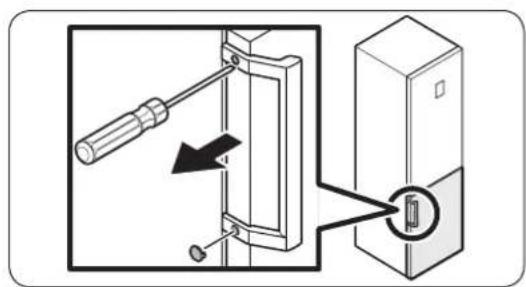

1. Utilize uma chave de fendas para retirar as tampas dos parafusos.

- Após soltar a pega, fixe as tampas dos parafusos novamente nos respetivos orifícios.

1. Utilize uma chave Phillips para retirar os parafusos e solte a pega.

NOTA

Utilize estes parafusos para apertar a pega no lado oposto.

1. Instale a nova pega repetindo o processo de desmontagem pela ordem inversa.

Português

Substituição do vedante

ATENÇÃO

Fixe o vedante firmemente. Se não o fizer, poderá haver uma fuga de ar frio do frigorífico.

Remoção do vedante

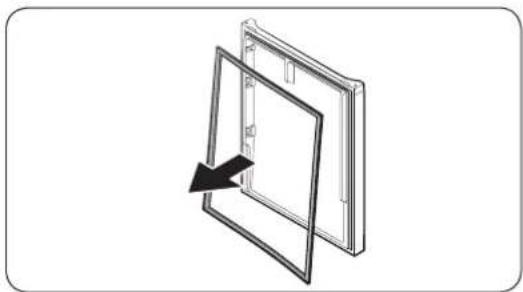

Abra a porta e remova o vedante da porta.

Substituição do vedante

Anexe um novo vedante à porta do frigorífico. Certifique-se de que não existe folga entre o novo suporte e a porta.

Substituição da gaveta

ATENÇÃO

Durante a montagem, verifique se a gaveta está corretamente inserida na guia.

Remoção da gaveta

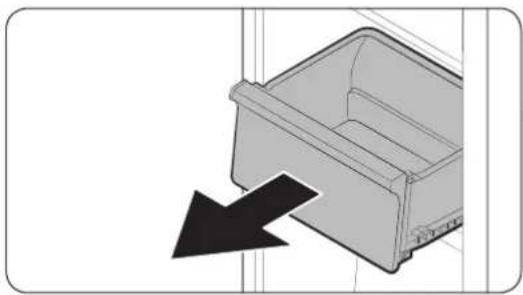

Levante cuidadosamente a parte da frente da gaveta e faça-a deslizar para fora.

Reinstalação das gavetas

A reinstalação das gavetas segue a ordem inversa dos passos de remoção.

Português

Substituição das dobradiças

Para substituir as dobradiças, tem de remover as portas primeiro.

ATENÇÃO

• Ao remover as portas, tenha todo o cuidado porque as portas são pesadas.
• Antes de substituir as dobradiças, coloque um material protetor no chão, tal como um cartão, para impedir riscos na porta quando a pousar no chão.
• Como as dobradiças têm de ser manuseadas com cuidado e substituídas por duas ou mais pessoas, é recomendado contactar o serviço técnico profissional.
• Se remover a dobradiça sem segurar na porta, esta pode cair e provocar ferimentos.
• Certifique-se de que o eixo está firmemente fixo na dobradiça.
• Verifique se a dobradiça está firmemente fixa na estrutura principal.
• Certifique-se de que os conectores dos fios estão devidamente ligados.
• Tenha cuidado para não danificar os fios ao fixar a tampa superior.

AVISO

• Inclinar/deitar o frigorífico requer, no mínimo, 2 pessoas.
• Desligue o cabo de alimentação antes de inverter as portas.

Ferramentas necessárias (não fornecidas)

Chave Phillips Chave de fendas Chave de porcas de 11 mm

Chave de caixa de 10 mm Chave de caixa de 8 mm Chave de porcas de 10 mm

Português

Inversão da porta

NOTA

Para os modelos com pegas, inverta as pegas primeiro. (Para obter informações detalhadas, consulte a secção "Substituição da pega (para modelos com pegas em barra)").

1. Com a porta do frigorífico fechada, utilize uma chave Phillips para retirar os parafusos que fixam a tampa superior (A).

2. Levante cuidadosamente a tampa superior (A) e coloque-a na parte superior do frigorífico.

- Tenha cuidado ao levantar a tampa superior (A). Existe um fio ligado debaixo da mesma.

1. Retire este fio e o conector localizados no suporte sob a tampa superior.

- Este passo poderá não ser aplicável a alguns modelos.

ATENÇÃO

Não puxe os conectores com demasiada força.

1. Desligue o conector dos fios (A).

- Este passo poderá não ser aplicável a alguns modelos.

Português

1. Utilize uma chave de caixa (8 mm) para remover os parafusos que fixam a dobradiça superior (A).

ATENÇÃO

Para evitar a queda da porta do frigorífico, segure-a com firmeza quando retirar os parafusos.

1. Abra a porta do frigorífico e, em seguida, levante a porta para a remover da dobradiça central. Guarde a porta num local seguro.

ATENÇÃO

A porta é pesada. Tenha cuidado ao retirar a porta, para evitar danos ou ferimentos.

1. Abra a porta do congelador e utilize uma chave de caixa (8 mm) para remover os parafusos que fixam a dobradiça inferior (A).

Português

1. Com a porta do congelador assente na dobradiça inferior (A), puxe lentamente a dobradiça inferior (A) para a remover do suporte na parte inferior do frigorífico. Quando a dobradiça inferior (A) tiver sido removida do suporte, remova-a da porta do congelador e, em seguida, puxe a porta do congelador para baixo para a remover da dobradiça central (B).

ATENÇÃO

Para evitar a queda da porta do congelador, segure-a com firmeza até a retirar em segurança da dobradiça central (B).

1. Utilize uma chave Phillips e uma chave de caixa (10 mm) para remover os parafusos que fixam a dobradiça central (A).

2. Siga a ordem oposta à desmontagem para voltar a montar após substituir as dobradiças superior, central e/ou inferior.

ATENÇÃO

- Certifique-se de que os conectores dos fios estão devidamente ligados.

- Tenha cuidado para não danificar os fios ao fixar a tampa superior
