Тип продукт	Хладилник с фризер
Модел	RL34T603ESA
Марка	Samsung
Клас на енергийна ефективност	E (Очакван)
Общ нетен обем	340 л (Очакван)
Нетен обем на хладилника	250 л (Очакван)
Нетен обем на фризера	90 л (Очакван)
Размери (Ш x В x Д)	595 x 1780 x 663 мм (Очакван)
Тегло	72 кг (Очакван)
Годишна консумация на енергия	290 kWh/година (Очакван)
Климатичен клас	SN-T (Очакван)
Ниво на шум	40 dB (Очакван)
Система за охлаждане	Без замръзване (Очакван)
Тип управление	Електронно (Очакван)
Тип панти на вратата	Обратими (потребителски обслужваеми панти)
Потребителски обслужваеми части	Дръжки, уплътнения, чекмеджета, панти
Предпазни мерки	Тежки врати; използвайте двама души за ремонт на панти; изключете захранването преди обръщане на вратите
Необходими инструменти за обслужване	Кръстата отвертка, плоска отвертка, тресчотка 8mm/10mm, гаечен ключ 10mm/11mm
Тип хладилен агент	R600a (Очакван)
Гаранция	Стандартна гаранция на производителя (вижте приложената карта)

Често задавани въпроси - RL34T603ESA SAMSUNG

Мога ли да обърна посоката на отваряне на вратата на моя Samsung RL34T603ESA?

Да, вратата може да бъде обърната. Ръководството предоставя стъпка по стъпка инструкции. Ще ви трябват инструменти като кръстата отвертка, плоска отвертка, тресчотки и гаечни ключове. Уверете се, че изключвате захранването и имате поне двама души поради тежестта на вратата. Следвайте внимателно раздела за смяна на пантите и обръщане на дръжките.

Как да сменя уплътнението на вратата?

За да смените уплътнението, отворете вратата и отстранете старото уплътнение от рамката на вратата. Прикрепете новото уплътнение сигурно, като се уверите, че няма пролуки. Плътното уплътнение е критично за предотвратяване на изтичане на студен въздух. Вижте раздела „Смяна на уплътнение“ в ръководството.

Какви потребителски обслужваеми части са налични за този хладилник?

Потребителски обслужваемите части включват дръжки (на приложимите модели), уплътнения, чекмеджета и панти. Резервни части могат да бъдат поръчани от уебсайта за части на Samsung. Винаги се уверете, че името на частта съвпада с илюстрацията в ръководството. За други ремонти се свържете с оторизиран сервиз.

Защо хладилникът ми не охлажда правилно?

Проверете уплътнението за пролуки или повреди, уверете се, че вентилационните отвори вътре не са блокирани и че настройките на температурата са правилни. Ако проблемът продължава, може да се наложи професионално обслужване. Вижте раздела за отстраняване на неизправности в ръководството.

Как да сваля и монтирам отново чекмеджетата?

Свалете чекмеджето, като леко повдигнете предната част и го изплъзнете навън. За да го монтирате отново, обърнете стъпките за сваляне. Плъзнете чекмеджето обратно, докато щракне на място. Уверете се, че чекмеджето е правилно подравнено с релсите, за да избегнете повреда.

Мога ли сам да сменя дръжките на хладилника?

Да, дръжките са потребителски обслужваеми. Отстранете капачките на винтовете с плоска отвертка, след това развийте дръжката с кръстата отвертка. Монтирайте новата дръжка в обратен ред. Внимавайте да не надраскате повърхността на вратата.

Какви инструменти са необходими за смяна на пантите?

Ще ви трябват кръстата отвертка, плоска отвертка, гаечен ключ 10 mm, тресчотки 8 mm и 10 mm, и гаечен ключ 11 mm. За безопасност използвайте двама души и поставете мека подложка на пода, за да предотвратите надраскване на вратата.

Как да намеря кода на модела на моя хладилник?

Кодът на модела се намира на етикет с баркод в долния ляв ъгъл на продукта. Обикновено изглежда като "RL34T603ESA". Можете да използвате този код, за да поръчате резервни части от уебсайта на Samsung.

Безопасно ли е да поставите хладилника настрани за обръщане на вратата?

Ръководството предупреждава, че накланянето или поставянето на хладилника изисква минимум 2 души. Не се препоръчва да го поставяте настрана за продължителен период; ако е необходимо, оставете го да стои изправен за няколко часа преди включване, за да се утаи маслото.

Какво трябва да направя, ако кабелните съединители са повредени по време на смяна на пантите?

Не дърпайте съединителите твърде силно. Ако са повредени, може да се наложи смяна на кабелния сноп. Свържете се с оторизиран сервиз за ремонт, тъй като неправилното боравене може да причини електрически опасности. Винаги изключвайте захранването преди обслужване.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ RL34T603ESA SAMSUNG

Сервизно ръководство за потребителя

1. Можете да проверите откъде да закупите резервни части на http://samsung.com
2. Посетете сайта за поръчка на части и въведете кода на модела на вашия продукт, за да проверите дали частите са налични за поръчка. Кодът на модела е поставен на етикет от външната страна на вашия продукт.
3. Можете да проверите кода и версията на модела на етикета с баркод в долната лява част на продукта.
4. За резервни части се уверете, че наименованието на частта съвпада с това на илюстрацията в настоящото ръководство.
5. Частите, които може да се обслужват от страна на потребителя, се ограничават до дръжките (само на някои модели), уплътнения, чекмеджетата и пантите.

БЕЛЕЖКА

След ремонт от страна на неоторизиран доставчик на услуги, саморемонт или непрофесионален ремонт на продукта Samsung не носи отговорност за каквито и да било повреди по продукта, наранявания или други проблеми с безопасността на продукта, причинени от опита да се ремонтира продукта, като не са следвани внимателно инструкциите за ремонт и поддръжка. Всякакви повреди по продукта, причинени от опит да се ремонтира от лице, което не е сертифициран доставчик на услуги на Samsung, няма да бъдат покрити от гаранцията.

ВНИМАНИЕ

• Наименованието на частта, посочено в сайта, може да се различава от това в настоящото ръководство. Уверете се, че сте избрали правилното наименование на частта.
• Подмяната на пантите изисква изключително внимание, тъй като включва сваляне на вратата.
• Не забравяйте да носите предпазни ръкавици, докато ремонтирате.

Български

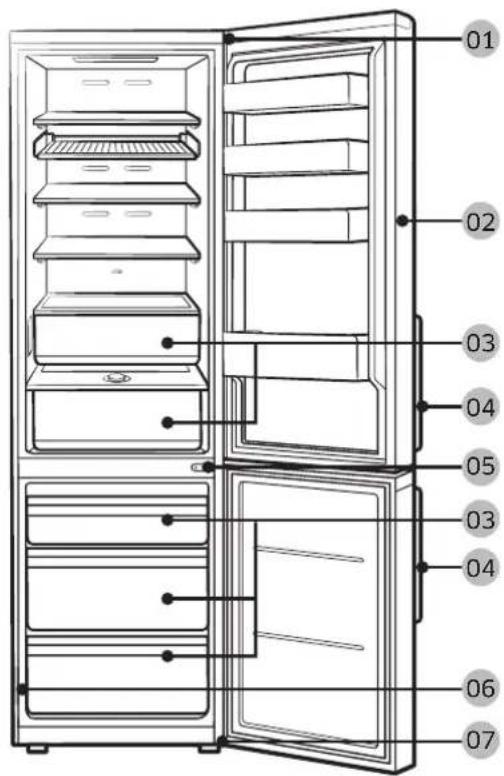

Действителното изображение и предоставените части на хладилника могат да се различават, в зависимост от модела и страната.

01 Горна панта 02 Уплътнение
03 Чекмедже 04 Дръжки (само за приложими модели)
05 Средна панта 06 Етикет с баркод
07 Долна панта

Български

Смяна на дръжките

Наименованията на моделите изглеждат така: RB38**6****, RB38**2****, RL38**6****, RB3L**2****, RB36**6****, RB36**2****, RL36**6****, RL36**2****, RB34**6****, RB34**2****, RL34**6****, RL34**2****

Това, което замества звездичките, може да се различава в зависимост от модела.

Звездичката(ите) в кода на модела посочват вариант на модела и може да заместват (0-9) или (A-Z) в кода на модела.

ВНИМАНИЕ

• Когато сменяте дръжката на вратата, внимавайте да не надраскате предната част на вратата.
• Натиснете силно дръжките върху подложките. Уверете се, че няма разстояние между подложките и вратата.
  • Здраво затегнете винтовете, когато поставите дръжката.
• Проверете дали дръжката е здраво закрепена, преди да използвате продукта.

Необходими инструменти (не са предоставени)

Кръстата отвертка Плоска отвертка

За сваляне на дръжките

БЕЛЕЖКА

Тази процедура се отнася както за хладилното, така и за фризерното отделение.

1. Като използвате плоска отвертка, свалете капачетата на винтовете.

-След като свалите дръжката, върнете обратно капачетата на винтовете върху отворите за винтовете.

1. С помощта на кръстата отвертка свалете винтовете, а след това и дръжката.

БЕЛЕЖКА

С помощта на тези винтове можете да затегнете дръжката от противоположната страна.

1. Сглобете новата дръжка в обратния ред на разглобяването.

Български

Смяна на уплътненията

ВНИМАНИЕ

Уверете се, че здраво сте поставили уплътнението. В противен случай студеният въздух от хладилника може да излезе.

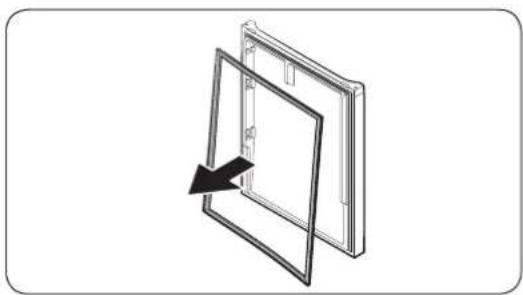

За премахване на уплътнението

Отворете вратата и премахнете уплътнението от вратата.

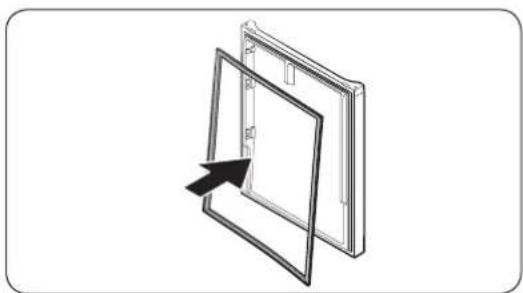

За смяна на уплътнението

Поставете ново уплътнение на вратата на хладилника. Уверете се, че няма разстояние между уплътнението и вратата.

Смяна на чекмеджета

ВНИМАНИЕ

Проверете дали чекмеджето е вкарано правилно в релсата по време на поставянето.

За премахване на чекмеджето

Внимателно повдигнете предната част на чекмеджето и го издърпайте навън.

За повторно поставяне на чекмеджетата

Повторното поставяне на чекмеджетата следва обратния ред на съответните стъпки на премахване.

Български

Смяна на панти

За да смените пантите, трябва първо да свалите вратите.

ВНИМАНИЕ

• Когато сваляте вратите, бъдете особено внимателни, тъй като вратите са тежки.
  • Преди да смените пантите, поставете мека подложка като картон на пода, за да предпазите вратата от надрасквания, когато я поставяте на земята.
• Тъй като с пантите трябва да се работи внимателно и да бъдат подменени от двама или повече души, препоръчваме ви да повикате професионално техническо обслужване.
• Ако свалите пантата, без да държите вратата, тя може да падне и да причини нараняване.
• Уверете се, че оста е здраво затегната на пантата.
• Проверете дали пантата е здраво закрепена към основната част на уреда.
• Проверете дали конекторите на проводниците са включени, както трябва.
• Внимавайте да не повредите проводниците, докато затягате горния капак.

ПРЕДУПРЕЖДЕНИЕ

• Накланянето/разполагането на хладилника изисква минимум 2 души.
• Преди да обърнете вратите, изключете захранващия кабел.

Необходими инструменти (не са предоставени)

Кръстата отвертка Плоска отвертка 11-мм гаечен ключ

10-мм тръбен ключ 8-мм тръбен ключ 10-мм гаечен ключ

Български

Обръщане на вратата

БЕЛЕЖКА

При моделите с дръжки най-напред трябва да обърнете дръжките. (За подробна информация вижте раздел „Смяна на дръжките (за модели с дръжки с лост)“.)

1. При затворена врата на хладилника с помощта на кръста отвертка свалете винтовете, с които е затегнат горния капак (A).

2. Внимателно повдигнете горния капак (А) и го поставете върху хладилника.

- Бъдете внимателни при повдигането на горния капак (А). Под него е разположен проводник.

1. Извадете проводника и конектора на проводника, поставен върху дръжката под горния капак.

- Възможно е тази стъпка да не се отнася за някои модели.

ВНИМАНИЕ

Не дърпайте конекторите прекалено силно.

1. Изключете конектора на проводника (А).

-Възможно е тази стъпка да не се отнася за някои модели.

Български

1. С помощта на глух ключ (8 мм) премахнете винтовете, с които е затегната горната панта (А).

ВНИМАНИЕ

За да не допуснете падане на вратата на хладилника, погрижете се да я държите здраво, докато изваждате винтовете.

1. Отворете вратата на хладилника и след това я повдигнете, зад а я извадите от шарнира на хладилника. Запазете вратата на сигурно място.

⚠️ ВНИМАНИЕ

Вратата е тежка. За да не допуснете повреда или нараняване, внимавайте, докато сваляте вратата.

1. Отворете вратата на фризера и с помощта на глух ключ (8 мм) премахнете винтовете, с които е затегната долната панта (A).

Български

1. Докато вратата на фризера е закачена само на долната панта (А), бавно издърпайте долната панта (А), за да го освободите от дръжката отделу на хладилника. След като долната панта (А) се освободи от дръжката, извадете я от вратата на фризера и след това плъзнете вратата на фризера надолу, за да я освободите от средната панта (В).

ВНИМАНИЕ

За да не допуснете падане на вратата на фризера, погрижете се да държите здраво вратата на фризера, докато я освободите по безопасен начин от средната панта (В).

1. С помощта на кръстата отвертка и глух ключ (10 мм) извадете винтовете, с които е затегната средната панта (A).

2. Сглобете отново в обрания ред на разглобяването, след като поставите горната, средната и/или долната панта.

ВНИМАНИЕ

• Проверете дали конекторите на проводниците са включени, както трябва.
• Внимавайте да не повредите проводниците, докато затягате горния капак

Замена на заптивката

ВНИМАНИЕ

За замена на заптивката
