SmartHome OpenClose Sensor WS101 - Casa inteligente ASUS - Manual de utilização gratuito

Tipo de produto	Sensor de abertura/fechamento sem fio
Marca	ASUS
Modelo	SmartHome OpenClose Sensor WS101
Categoria	Casa inteligente
Dimensões (sensor principal)	26 x 76 x 21 mm
Dimensões (ímã)	13 x 48 x 14 mm
Peso	25 g
Alimentação	Pilha CR123A (3V)
Autonomia da bateria	Até 3 anos
Alerta de bateria fraca	3 semanas antes do esgotamento
Conectividade	ZigBee PRO
Alcance sem fio	50 m (sem obstrução)
Interface do usuário	Botão ZigBee
Indicador LED	Azul (conexão, identificação)
Função principal	Detecção de abertura/fechamento de porta/janela
Distância de detecção magnética	20 mm máximo
Compatibilidade	Gateway ASUS SmartHome (HG100)
Aplicativo móvel	ASUS SmartHome (iOS/Android)
Instalação	Adesivo dupla face (incluso)
Manutenção	Limpar com um pano macio e seco
Ambiente de uso	Interior apenas
Temperatura de operação	-10°C a 50°C
Umidade de operação	0% a 95%
Garantia	Consulte o site ASUS

Perguntas frequentes - SmartHome OpenClose Sensor WS101 ASUS

Como instalar o sensor ASUS SmartHome OpenClose Sensor?

A instalação é feita fixando o sensor principal e o ímã em uma superfície plana (porta, janela) com o adesivo dupla face incluso. Alinhe as setas nos sensores magnéticos para um funcionamento ideal.

Como conectar o sensor ao gateway?

Certifique-se de que a pilha está inserida, em seguida, abra o aplicativo ASUS SmartHome. Pressione 'Adicionar um dispositivo' e siga as instruções. Pressione o botão ZigBee no sensor para iniciar o emparelhamento. O LED azul pisca durante a conexão.

O que fazer se o sensor não conectar?

Verifique se a bateria está instalada corretamente e se o sensor está a menos de 50 m do gateway sem obstrução. Reinicialize o sensor mantendo o botão ZigBee pressionado por 5 segundos até que o LED azul acenda. Remova o sensor do aplicativo e tente novamente.

Como substituir a pilha?

Use uma pilha CR123A (3V). Abra o compartimento da pilha, remova a pilha antiga e insira a nova respeitando a polaridade. A vida útil esperada é de 3 anos em uso normal.

Qual é o alcance do sensor?

O alcance sem fio é de 50 metros em linha de visão sem obstrução. Paredes grossas e interferências eletrônicas podem reduzir esse alcance.

O sensor é resistente à água?

Não, o sensor não é resistente à água. Deve ser usado apenas em interiores e protegido de umidade excessiva.

Como redefinir o sensor?

Mantenha o botão ZigBee pressionado por cerca de 5 segundos até que o LED azul acenda. Solte o botão. O sensor será redefinido e estará pronto para ser emparelhado novamente.

Como limpar o sensor?

Use um pano macio e seco para limpar o sensor. Não use água, álcool ou produtos químicos agressivos.

Quais tipos de pilhas usar?

O sensor usa uma pilha CR123A (3V). Não use outros tipos de pilhas, pois isso pode danificar o dispositivo.

O sensor funciona com outros gateways?

O sensor é projetado para funcionar exclusivamente com o gateway ASUS SmartHome (modelo HG100). Não é compatível com outros gateways ZigBee de terceiros.

MANUAL DE UTILIZADOR SmartHome OpenClose Sensor WS101 ASUS

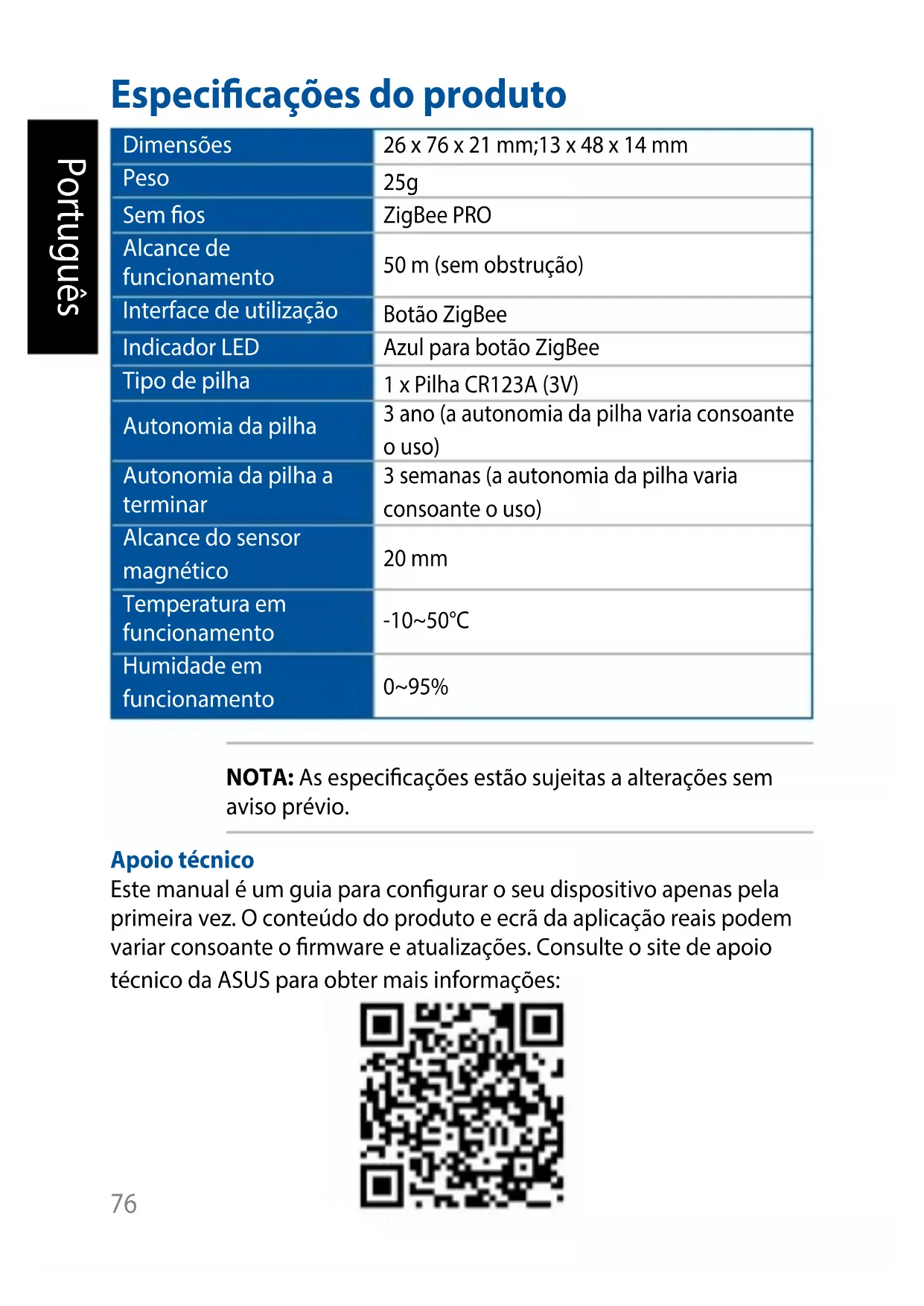

Especificações do produits

Dimensões	26 x 76 x 21 mm;13 x 48 x 14 mm
Peso	25g
Sem fios	ZigBee PRO
Alcance de funct ionamento	50 m (sem obstruição)
Interface de utilizesação	Botão ZigBee
Indicador LED	Azul para botão ZigBee
Tipo de pilha	1 x Pilha CR123A (3V)
Autonomia da pilha	3 ano (a autonomia da pilha varia consoante o uso)
Autonomia da pilha aTERMINAR	3 semanas (a autonomia da pilha varia consoante o uso)
Alcance do sensor magnétique	20 mm
Temperatura em funct ionamento	-10~50°C
Humidade em funct ionamento	0~95%

NOTA: As espécografies está sujeitas a alterações sem avis prévio.

Apoio técnico

Este manual é um guia para configurar o seu disposito openas pela primaira vez. O conteudo do produits eakra da aplicação reais podemVARI consoante o firmware e atualizacoes.Consulta o site de apoio专业技术 da ASUS para obter mais informacoes:

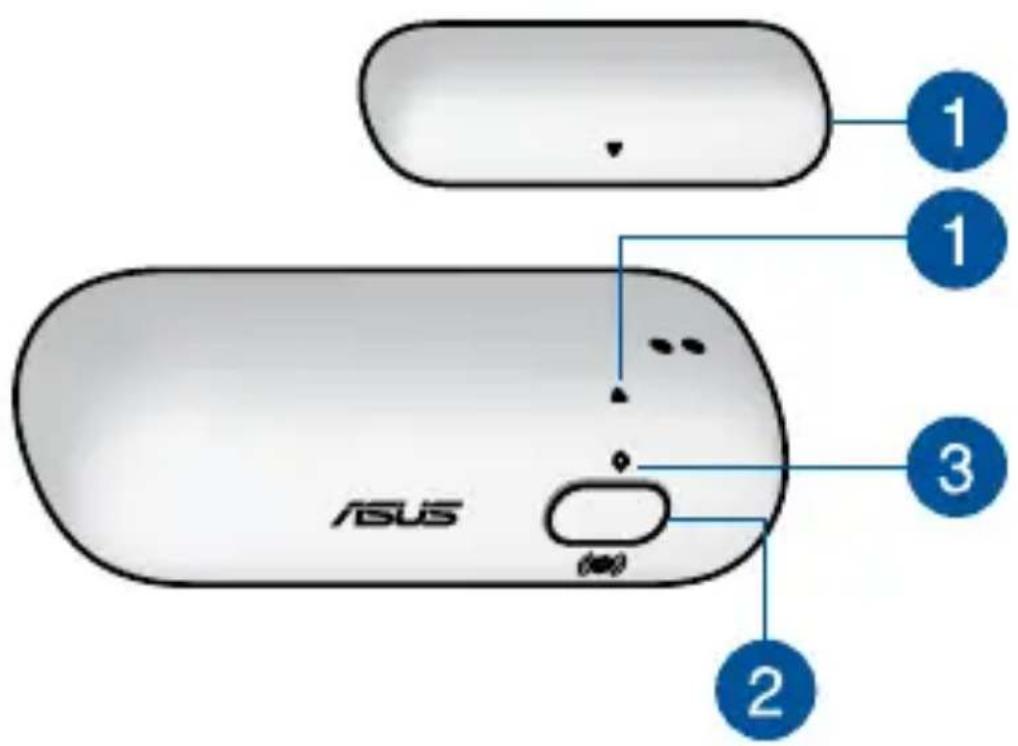

Visão geral do produits

Sensor magnétique

Alinha as setas nos sensores magnéticos para obter o melhor desempinho. quando os sensores estiverem afastados mais de 20~mm , a aplicação complementar irá exibir o estado como aberto.

Botão ZigBee

Prima para ligar ao gateway dométrico. Mantenha premido durante 5segundos para repor o dispositivo.

NOTA: Certifique-se de que repoe o seu dispositivo ASUS Smart Home e que o elimina da aplicacao complementar para o remove completeness.

Indicador LED ZigBee

Cor Estado Descrição
Azul estáttico	Dispositivo a ligar	Acende durante 1 segundo
	A desligar do gateway dométrico	Mantenha premido o botão ZigBee durante 5 segções
	A identificar dispositivo	Acende durante 5 segções
Azul intermitente	A ligar do gateway dométrico	Prima o botão ZigBee para ligar ao gateway dométrico

Requisitos do sistema

• Smartphone iOS ou Android.
• Router Wi-Fi com acesso à Internet.
• Gateway Asus SmartHome e conta de'utilizar SmartHome.

Conselhos de seguranca

• Este disposicao não é resistente à agua e destino-se apenas a utilizesao no interior.
• Insira a pilha de acordo com a polaridade correta.
• NAO tente reparar o produits por si propre.
• Minimize a exposicao à humidade, incluindo mais molhadas e contacto direto com liquidos.
• Utilize um pano macio e seco para limpar o dispositorio e evite usar agua, alcool ou outros produits químicos.

Instalar a aplicação ASUS SmartHome

• Este disposicao pode ser configurado e utilizesao atraves da aplicacao complementar.Procure por ASUS SmartHome e transfira a aplicacao complementar da Apple App Store ou Google Play.
• Certifique-se de que possui uma ligação à Internet antes de transferir.
• Certifique-se de que o seu smartphone está ligado ao router antes de configurar.

Consulte um vendedor qualificado ou o Web site da ASUS para vericar os requisitos minimos do sistema.

Começar a utiliser

Ligar ao HG 100

1. Execute a ASUS Smarthome APP (aplicação OSUS SmartHome).
2. Toque em na网页 principal de Home Control (Controlo Dométrico) para adiconar dispositivos ao gateway dométrico.
3. Toque em Add Device (Adicionar dispositivo) para ligar o dispositivo ASUS SmartHome ao Gateway SmartHome.

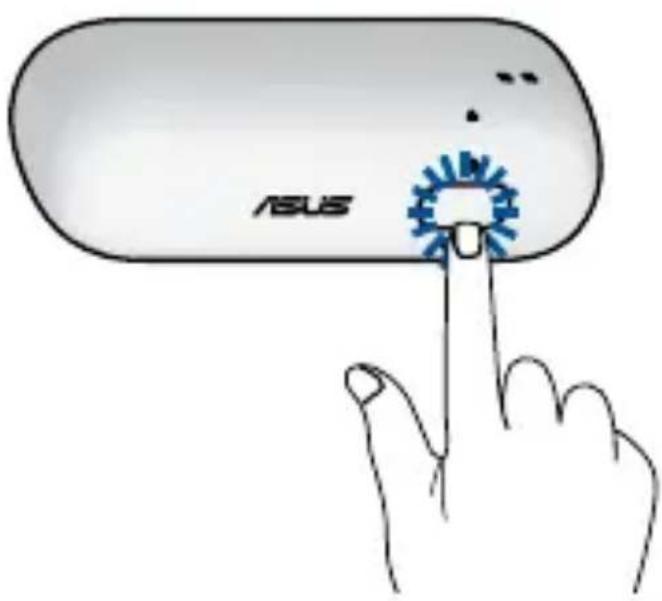

4. Prima o ZigBee button (botão ZigBee) no seu disposítivo ASUS Smart Home para adcionar o disposítivo.

NOTA: Depois de tocar em Add Device (Adicionar

dispositivo), pode premir o Tio Bee button (botao

ZigBee) em todos os seu dispositivos ASUS Smart Home para os adcionar de uma so quando.

1. Toque em Done (Concluir) quando todos os dispositivos estiverem adiconados para terminar.

NOTA:

• Certifique-se de que ailha está instalada antes de efetuar a ligação. Consulte o indicator LED para vericular o estado do disposítivo.
• Certifique-se de que o disposativo se encontra a menos de 50 metros do Gateway ASUS SmartHome e que não existem obstruções, como paredes espessas ou outros dispositivos eletrónicos que possam causar interferências.
• O LED indicator de estado no seu Gateway ASUS SmartHome ficará intermitente a azul durante sessenita (60) segundos para indicar que poder ser adiconados dispositivos.
• Certifique-se de que repoe o seu dispositoo ASUS Smart Home e que o elimina da aplicacao complementar para o removecompletamente.

Informações adicionais

• Este disposicao destina-se apenas a utilizaçao o interior.
• Utilize um adesivo para posicionar o disposito numa superficie plana (tal como uma janela ou parede).
• Este disposicao irá enviar dados para o Gateway domestico cada vez que o sensor detetar um sinal de abertura ou fecho. Pode visualizar o estado atual atraves da aplicacao complementar.
• quando o disposito o far sem energia, a aplicação complementar é exibir um icone cinzento e não pode ser configurado. O estado está atualizzato a cada 5关键时刻.

Portugues A AsusTek Inc. declares que este disposito está em conformidade com os requisitos essenciais e outras dispositions relevantes das Diretivas da CE. Para mais detalhes, consulte a Declariação de Conformidade CE.
