Type de produit	Capteur d'ouverture/fermeture sans fil
Marque	ASUS
Modèle	SmartHome OpenClose Sensor WS101
Catégorie	Maison intelligente
Dimensions (capteur principal)	26 x 76 x 21 mm
Dimensions (aimant)	13 x 48 x 14 mm
Poids	25 g
Alimentation	Pile CR123A (3V)
Autonomie de la batterie	Jusqu'à 3 ans
Alerte batterie faible	3 semaines avant épuisement
Connectivité	ZigBee PRO
Portée sans fil	50 m (sans obstruction)
Interface utilisateur	Bouton ZigBee
Indicateur LED	Bleu (connexion, identification)
Fonction principale	Détection ouverture/fermeture de porte/fenêtre
Distance de détection magnétique	20 mm maximum
Compatibilité	Passerelle ASUS SmartHome (HG100)
Application mobile	ASUS SmartHome (iOS/Android)
Installation	Adhésif double-face (inclus)
Entretien	Nettoyer avec un chiffon doux et sec
Environnement d'utilisation	Intérieur uniquement
Température de fonctionnement	-10°C à 50°C
Humidité de fonctionnement	0% à 95%
Garantie	Consulter le site ASUS

FOIRE AUX QUESTIONS - SmartHome OpenClose Sensor WS101 ASUS

Comment installer le capteur ASUS SmartHome OpenClose Sensor ?

L'installation se fait en fixant le capteur principal et l'aimant sur une surface plane (porte, fenêtre) à l'aide de l'adhésif double-face inclus. Alignez les flèches sur les capteurs magnétiques pour un fonctionnement optimal.

Comment connecter le capteur à la passerelle ?

Assurez-vous que la pile est insérée, puis ouvrez l'application ASUS SmartHome. Appuyez sur 'Ajouter un dispositif' et suivez les instructions. Appuyez sur le bouton ZigBee du capteur pour lancer l'appairage. La LED bleue clignote pendant la connexion.

Que faire si le capteur ne se connecte pas ?

Vérifiez que la batterie est correctement installée et que le capteur se trouve à moins de 50 m de la passerelle sans obstruction. Réinitialisez le capteur en maintenant le bouton ZigBee enfoncé pendant 5 secondes jusqu'à ce que la LED bleue s'allume. Supprimez le capteur de l'application et réessayez.

Comment remplacer la pile ?

Utilisez une pile CR123A (3V). Ouvrez le compartiment à pile, retirez l'ancienne pile et insérez la nouvelle en respectant la polarité. La durée de vie attendue est de 3 ans en utilisation normale.

Quelle est la portée du capteur ?

La portée sans fil est de 50 mètres en ligne de vue sans obstruction. Les murs épais et les interférences électroniques peuvent réduire cette portée.

Le capteur est-il résistant à l'eau ?

Non, le capteur n'est pas résistant à l'eau. Il doit être utilisé uniquement en intérieur et à l'abri de l'humidité excessive.

Comment réinitialiser le capteur ?

Maintenez le bouton ZigBee enfoncé pendant environ 5 secondes jusqu'à ce que la LED bleue s'allume. Relâchez le bouton. Le capteur est alors réinitialisé et prêt à être re-appairé.

Comment nettoyer le capteur ?

Utilisez un chiffon doux et sec pour nettoyer le capteur. N'utilisez pas d'eau, d'alcool ou de produits chimiques agressifs.

Quels types de piles utiliser ?

Le capteur utilise une pile CR123A (3V). N'utilisez pas d'autres types de piles car cela pourrait endommager l'appareil.

Le capteur fonctionne-t-il avec d'autres passerelles ?

Le capteur est conçu pour fonctionner exclusivement avec la passerelle ASUS SmartHome (modèle HG100). Il n'est pas compatible avec d'autres passerelles ZigBee tierces.

MODE D'EMPLOI SmartHome OpenClose Sensor WS101 ASUS

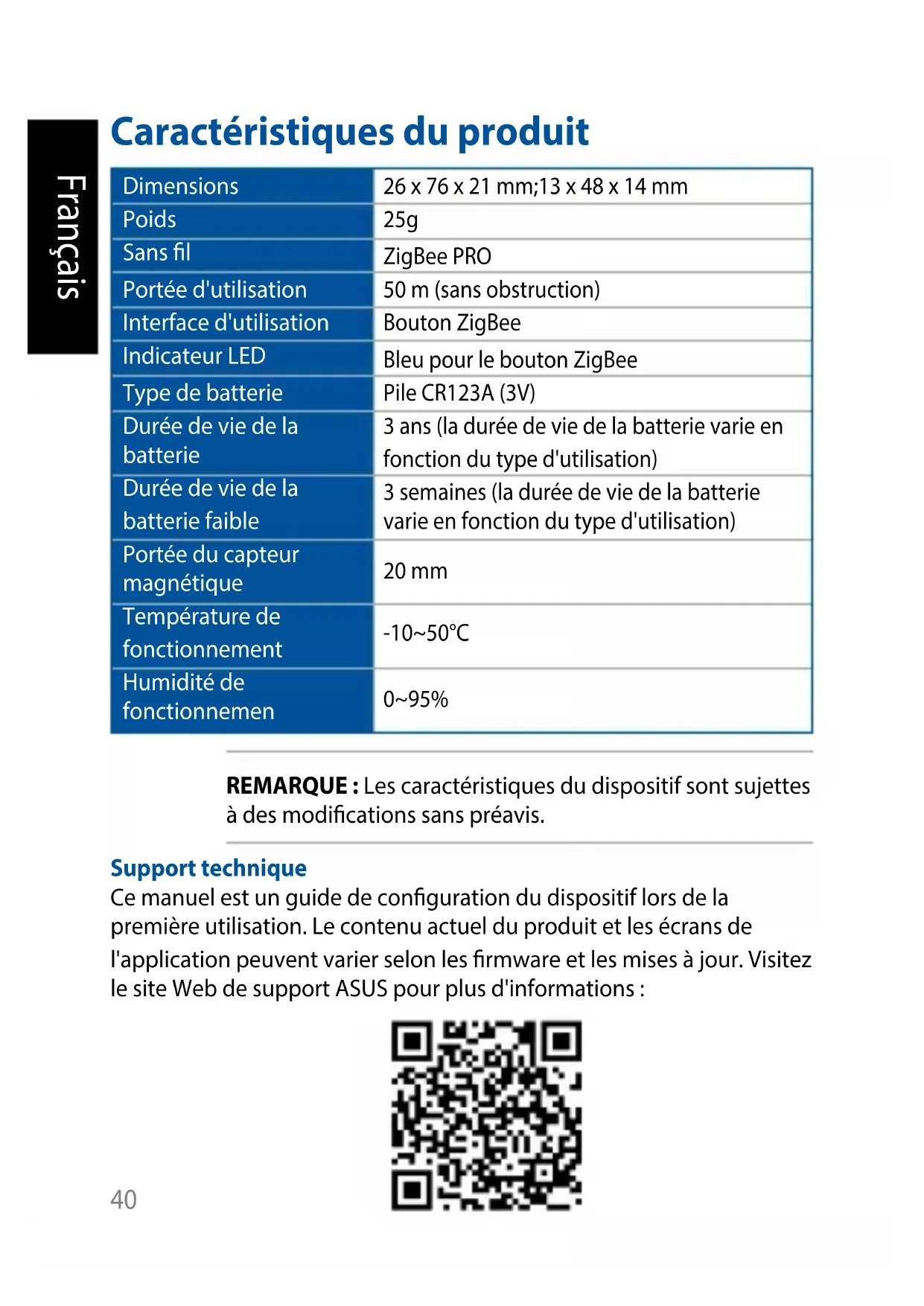

Caracteristiques du produit

Dimensions	26 x 76 x 21 mm;13 x 48 x 14 mm
Poids	25g
Sans fil	ZigBee PRO
Portée d'utilisation	50 m (sans obstruction)
Interface d'utilisation	Bouton ZigBee
Indicateur LED	Bleu pour le bouton ZigBee
Type de batterie	Pile CR123A (3V)
Durée de vie de la batterie	3 ans (la durée de vie de la batterie varie en fonction du type d'utilisation)
Durée de vie de la batterie faible	3 semaines (la durée de vie de la batterie varie en fonction du type d'utilisation)
Portée du capteur magnétique	20 mm
Température de fonctionnement	-10~50°C
Humidité de fonctionnemen	0~95%

REMARQUE: Les caractéristiques du dispositif sont sujets à des modifications sans préavis.

Support technique

Ce manuel est un guide de configuration du dispositif lors de la première utilisation. Le contenu actuel du produit et les écrans de l'application peuvent varier selon les firmware et les mises à jour. Visitez le site Web de support ASUS pour plus d'informations :

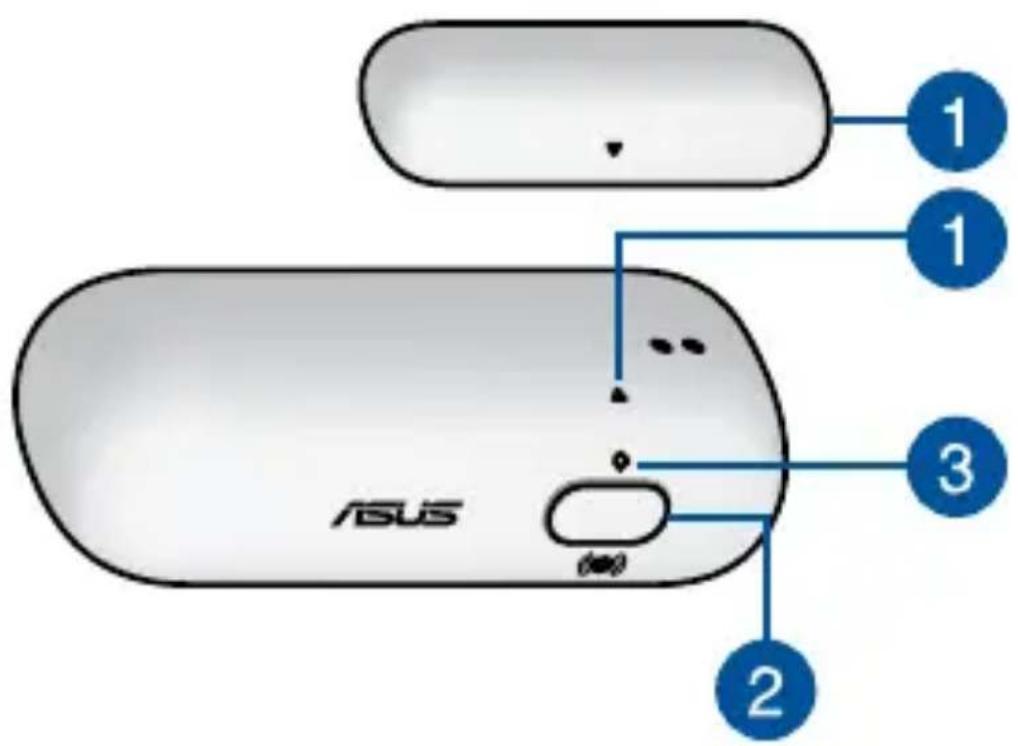

Présentation du produit

Capeur magnétique

Alignez les flèches situées sur les capteurs magnétiques pour de更好地 performances. Lorsque la distance séparant les capteurs est supérieure à 20 mm, l'application compagnon présente le statut comme étant ouvert.

Bouton ZigBee

Appuyez sur ce bouton pour vous connecter à la passerelle. Maintenez-le,enforcépendant 5 secondes pour réinitialiser le dispositif.

REMARQUE: Assurez-vous de réinitialiser votre dispositif ASUS Smart Home et de le supprimer à partir de l'application compagnon pour pouvoir le retirer.

Indicateur LED ZigBee

Reportez-vous au tableau suivant pour plus de détails sur l'indicateur d'etat LED :

Couleur État Description
Bleu	Mise sous tension du dispositif	S'allume pendant 1 seconde
	Déconnexion de la passerelle	Maintenez le bouton ZigBee,enforcé pendant environ 5 secondes
	Identification du dispositif	S'allume pendant 5 secondes
Bleu clignotant	Connexion à la passerelle	Appuyez sur le bouton ZigBee pour vous connecter à la passerelle

Configuration requise

• Smartphone iOS ou Android.
• Routeur Wi-Fi avec accès Internet.
• Passerelle Asus SmartHome et compte SmartHome.

Conseils de sécurité

• Ce dispositif n'est pas résistant à l'eau et doit être utilisé en interieur uniquement.
• Insérez la batterie en respectant la polarité.
• Ne tentez PAS de réparer le produit vous-même.
• Limitez autant que possible l'exposition à l'humidité, y compris à des mains mouillées, et tout contact direct avec des liquides.
• Utilisez un chiffon doux et sec pour nettoyer le dispositif. Ne pas utiliser d'eau, d'alcool ou tout autre produit chimique pour le nettoyage.

• Ce dispositif peut être configuré et utilisé via l'application compéton. Recherche ASUS SmartHome et téléchargez l'application compéton sur l'App store Apple ou Google Play.
  Assurez-vous d'être connecté à Internet avant de lancer le téléchargement.
• Assurez-vous que votre smartphone est connecté au routeur avant deCOMMencer la configuration.

Réferez-vous à un vendeur qualifié ou au site Internet ASUS pour plus d'informations concernant la configuration minimum requise.

Mise en route

Se connecter au HG 100

1. Lancez

ASUS Smart Home APP.

1. Appuyez sur sur la page d'accueil Home Control pour ajouter des dispositifs à la passerelle.

2. Appuyez sur Ajouter un dispositif pour connecter le dispositif ASUS SmartHome à la passerelle SmartHome.

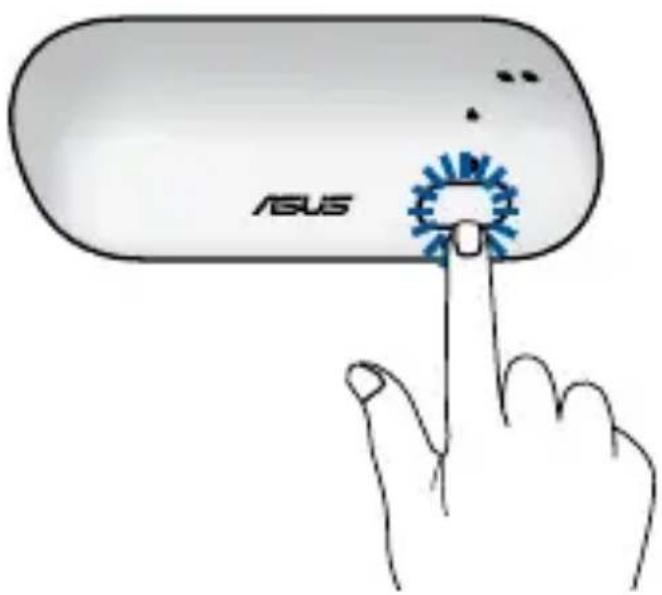

3. Appuyez sur le bouton ZigBee Smart Home pour l'ajouter.

sTre dispositif ASUS

REMARQUE: Appuyez sur Ajouter un dispositif, puis appuyez sur le bouton ZigBee (as you dispositifs) ASUS Smart Home pour tous les ajouter.

1. Appuyez sur Terminate une fois tous les dispositifs ajoutés.

REMARQUE:

Assurez-vous que la batterie est correctement installee avant d'étabir la connexion. Rereferez-vous à l'indicateur LED pour vérifier le statut de votre dispositif.
Assurez-vous que le dispositif se situe à une distance de moins de 50 metres de la passerelle ASUS SmartHome, et qu'il n'y a pas d'obstructions telles que des murs épais et solides ou des apparciels électroniques pouvant créé des interférences.
- L'indicateur d'etat LED de la passerelle ASUS SmartHome clignote en bleu pendant soixante (60) secondes pour indiquer que les/dispositifs peuvent etre ajoutés.
Assurez-vous de réinitialiser votre dispositif ASUS Smart Home et de le supprimer à partir de l'application compéton pour pouvoir le retirer.

Informations supplémentaires

• Ce dispositif doit être utilisé en interieur uniquement.
• Utilisez un adhésiif pour positionner le dispositif sur une surface plane (telle qu'une fenêtre ou un mur).
• Ce dispositif transmet les mises à jour de données à la passerelle chaque fois que le capteur détecte un signal d'ouverture ou de fermeture. Vous pouvez voir le statut actuel via l'application compéton.
• Lorsque le dispositif est à court d'alimentation, l'application compagnon présente une icône grise et ne peut pas être configurée. Le statut est mis à jour toutes les 5 minutes.

Produktspecifikationer

Cet apparéil est conforme avec Industrie Canada exemples de licence RSS standard(s).

Son fonctionnement est soumis aux deux conditions suivantes : (1) cet apparéil ne doit pas causeur d'interférence et (2) cet apparéil doit accepter toute interférence, notamment les interférences qui peuvent affecter son fonctionnement.

ASUS Recycling/Takeback Services

Informations concernant l'exposition aux fréquences radio (RF)

La puissance de sortie émise par l'appareil de sans fil est inférieure à la limite d'exposition aux fréquences radio d'Industry Canada (IC). Utilisez l'appareil de sans fil de façon à minimiser les contacts humains lors du fonctionnement normal.

Ce périphérique a également été évalué et démontré conforme aux limites d'exposition aux RF d'IC dans des conditions d'exposition à des appareils mobiles (antennes sont supérieures à 20 cm à partir du corps d'une personne).

NCC 警語：

François AsusTek Inc. déclare par la présente que cet apparéil est conforme aux critères essentiels et autres clauses pertinentes des directives européennes. Veuillez consulter la déclaration de conformité CE pour plus d'informations.
