Typ produktu	Bezprzewodowy czujnik otwarcia/zamknięcia
Marka	ASUS
Model	SmartHome OpenClose Sensor WS101
Kategoria	Inteligentny dom
Wymiary (czujnik główny)	26 x 76 x 21 mm
Wymiary (magnes)	13 x 48 x 14 mm
Waga	25 g
Zasilanie	Bateria CR123A (3V)
Żywotność baterii	Do 3 lat
Alert niskiego poziomu baterii	3 tygodnie przed wyczerpaniem
Łączność	ZigBee PRO
Zasięg bezprzewodowy	50 m (bez przeszkód)
Interfejs użytkownika	Przycisk ZigBee
Wskaźnik LED	Niebieski (połączenie, identyfikacja)
Główna funkcja	Detekcja otwarcia/zamknięcia drzwi/okna
Odległość wykrywania magnetycznego	Maksymalnie 20 mm
Zgodność	Brama ASUS SmartHome (HG100)
Aplikacja mobilna	ASUS SmartHome (iOS/Android)
Instalacja	Taśma dwustronna (w zestawie)
Konserwacja	Czyścić miękką, suchą ściereczką
Środowisko użytkowania	Tylko wewnątrz
Temperatura pracy	-10°C do 50°C
Wilgotność pracy	0% do 95%
Gwarancja	Sprawdź na stronie ASUS

Często zadawane pytania - SmartHome OpenClose Sensor WS101 ASUS

Jak zainstalować czujnik ASUS SmartHome OpenClose Sensor ?

Instalacja polega na przymocowaniu głównego czujnika i magnesu do płaskiej powierzchni (drzwi, okna) za pomocą dołączonej taśmy dwustronnej. Wyrównaj strzałki na czujnikach magnetycznych, aby zapewnić optymalne działanie.

Jak podłączyć czujnik do bramy?

Upewnij się, że bateria jest włożona, a następnie otwórz aplikację ASUS SmartHome. Naciśnij 'Dodaj urządzenie' i postępuj zgodnie z instrukcjami. Naciśnij przycisk ZigBee na czujniku, aby rozpocząć parowanie. Niebieska dioda LED miga podczas połączenia.

Co zrobić, jeśli czujnik nie łączy się?

Sprawdź, czy bateria jest prawidłowo zainstalowana, a czujnik znajduje się w odległości mniejszej niż 50 m od bramy bez przeszkód. Zresetuj czujnik, przytrzymując przycisk ZigBee przez 5 sekund, aż zaświeci się niebieska dioda LED. Usuń czujnik z aplikacji i spróbuj ponownie.

Jak wymienić baterię?

Użyj baterii CR123A (3V). Otwórz komorę baterii, wyjmij starą baterię i włóż nową, zwracając uwagę na biegunowość. Przewidywana żywotność wynosi 3 lata przy normalnym użytkowaniu.

Jaki jest zasięg czujnika?

Zasięg bezprzewodowy wynosi 50 metrów w linii widzenia bez przeszkód. Grube ściany i zakłócenia elektroniczne mogą zmniejszyć ten zasięg.

Czy czujnik jest wodoodporny?

Nie, czujnik nie jest wodoodporny. Należy go używać wyłącznie wewnątrz pomieszczeń i chronić przed nadmierną wilgocią.

Jak zresetować czujnik?

Przytrzymaj przycisk ZigBee przez około 5 sekund, aż zaświeci się niebieska dioda LED. Zwolnij przycisk. Czujnik zostanie zresetowany i gotowy do ponownego sparowania.

Jak czyścić czujnik?

Użyj miękkiej, suchej ściereczki do czyszczenia czujnika. Nie używaj wody, alkoholu ani agresywnych chemikaliów.

Jakie typy baterii stosować?

Czujnik używa baterii CR123A (3V). Nie używaj innych typów baterii, ponieważ może to uszkodzić urządzenie.

Czy czujnik działa z innymi bramami?

Czujnik jest zaprojektowany do pracy wyłącznie z bramą ASUS SmartHome (model HG100). Nie jest kompatybilny z innymi bramami ZigBee innych firm.

INSTRUKCJA OBSŁUGI SmartHome OpenClose Sensor WS101 ASUS

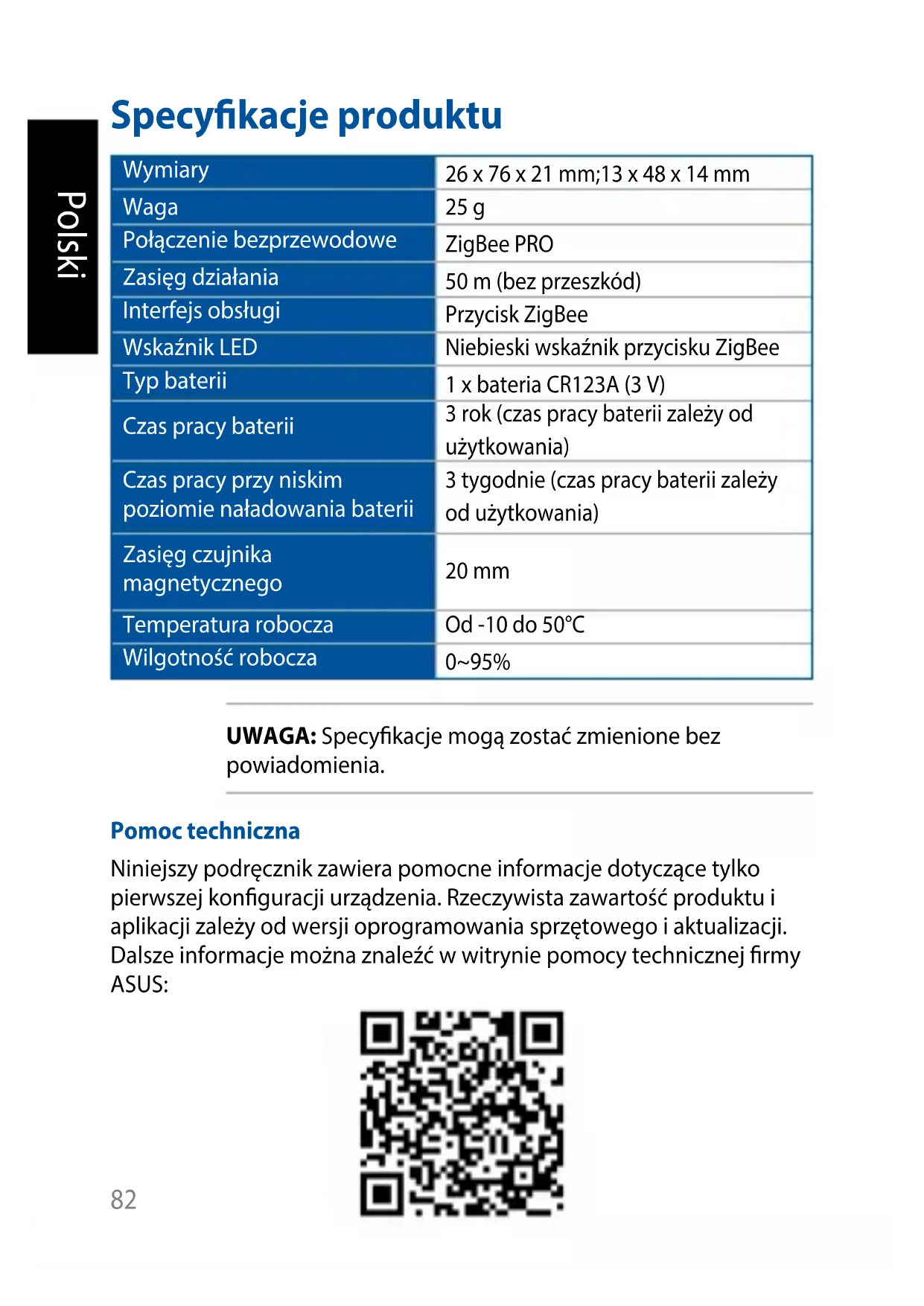

Specyfikacja produktu

Wymiary	26 x 76 x 21 mm;13 x 48 x 14 mm
Waga	25 g
Połączenia bezprzemodowe	ZigBee PRO
Zasięg działyania	50 m (bez przyszkód)
Interfejs obstrugi	Przycisk ZigBee
Wskazańik LED	Niebieski wskazań przymiesiku ZigBee
Typ baterii	1 x bateria CR123A (3 V)
Czas pracy baterii	3 rok (czas pracy bateriiazole od uzytkowyania)
Czas pracy przy niskim poziomie nałowadowania baterii	3 tygodnia (czas pracy bateriiazole od uzytkowyania)
Zasięg czujnika magnetycznych	20 mm
Temperatura robocza	Od -10 do 50°C
Wilgotność robocza	0~95%

UWAGA: Specyfikacja może zostać zmieniona bez powiadomienia.

Pomoc techniczna

Niniejszy podręcznik zawiera pomocne informacje dotyczące tylko pierwszej konfiguracji urządzenia. Rzeczywista zawartość produktu i aplikacji zależy od wersji oprogramowania, sprzętu i aktualizacji. Dalsze informacje można znaleźć w witrynie pomocy technicznej firmy ASUS:

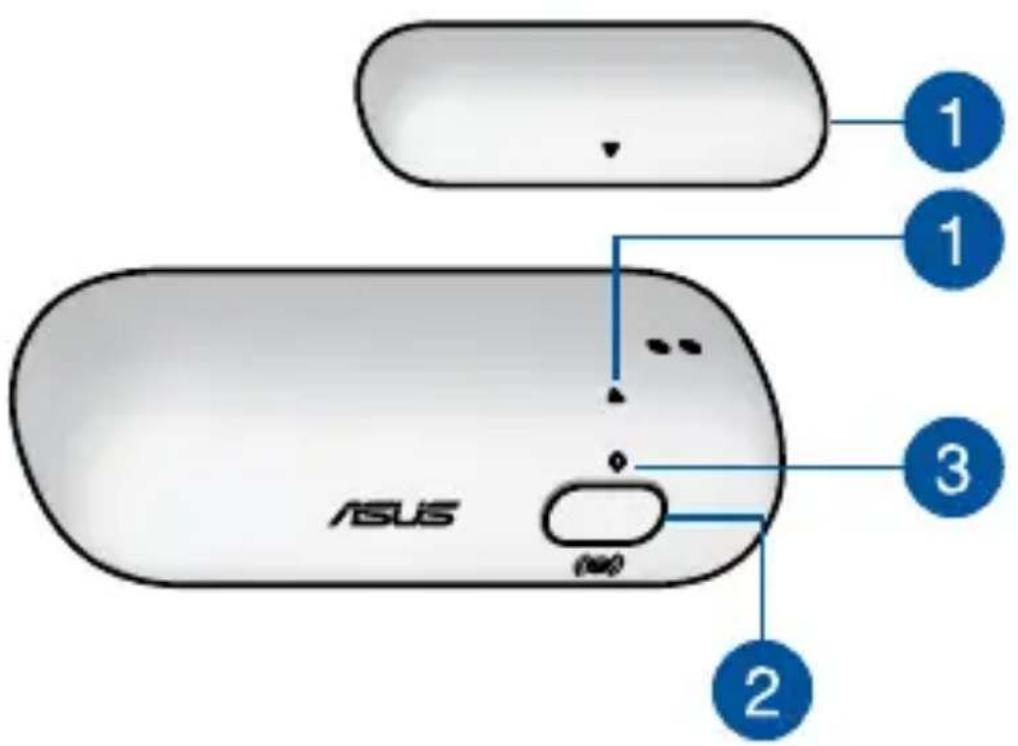

Omówienie elementów urządzenia

Czujnik magnetyczny

W celu uzyskania najwyższej wydajności należy wyrównać strzałki na czujnikach magnetycznych. Jeśli czujniki znajdą się w odległości większej niż 20 mm od siebie, w aplikacji towarzyszącej wskazany zostanie stan otwarcia.

Przycisk ZigBee

Naciśnij, aby połączyć z bramą domową. Naciśnij i przytrzymaj przez 5 sekund, aby zresetować urządzenie.

UWAGA: Aby usunąć całkowicie urządzenie systemu ASUS Smart Home, należy je zresetować oraz usunąć z aplikacji towarzyszącej.

Wskaźnik LED przycisku ZigBee

Poniższa tabela zawiera szczegółowe informacje o wskaźniku LED stanu:

Kolor Stan Opis
Stańnebiaski	Wȩczanie urzystzenia	Świeci przytrzymaj przyciszemski ZigBee przy sądzów
	Rozstawanie połączenia z bramą domowania	Naciśnij przy trzymaj przyciszemski ZigBee przy sądzów 5 sekund
	Identyfikacja urzystzenia	Świeci przy sądzem 5 sekund
Miga na niebiesko	Ł第一条zenia z bramą domowania	Naciśnij przy c实践活动 ZigBee, aby połączyć z bramą domowania

Wymagania systemowe

• Smartfon z systemem iOS lub Android.
• Router Wi-Fi z dostępem do Internetu.
• Brama Asus SmartHome i konto użytkownika SmartHome.

Wskazówki dotyczące bezpieczeństwa

• Urządzenie nie jest wodoodporne i powinno być używane wyłącznie wewnątrz pomieszczeń.
• Baterie należy włożyć zgodnie z oznaczeniem biegunowości.
• NIE wolno podejmować prób samodzielnej naprawy urządzenia.
• Należy unikać wystawiania urządzenia na działanie wilgoci, np. mokrych rąk, jak i bezpośredniego kontaktu z płynami.
• Do czyszczenia należy używać miękkiej, suchej szmatki; nie należy używać wody, alkoholu ani innych substancji chemicznych.

Instalacja aplikacji ASUS SmartHome

• Urządzenie można skonfigurować i obsługiwać za pomocą aplikacji towarzyszącej. Należy znaleźć i pobrać aplikację ASUS SmartHome ze sklepu Apple App Store lub Google Play.
• Przed rozpoczęciem pobierania należy upewnić się, że dostępne jest połączenie z Internetem.
• Przed konfiguracją należy upewnić się, że smartfon jest połączony z routerem.

Informację na temat minimalnych wymagań systemowych można uzyskać od autoryzowanego sprzedawcy lub znaleźć w witrynie firmy ASUS.

Wprowadzenie

Łączenie z urządzeniem HG100

1. Uruchom aplikację ASUS SmartHome.
2. Stuknij + na stronie głównej Home Control (Dom: sterowanie), aby dodać urządzenia do bramy domowej.
3. Stuknij pozycję Add Device (Dodaj urządzenie), aby połączyć urządzenia ASUS SmartHome z bramą SmartHome.

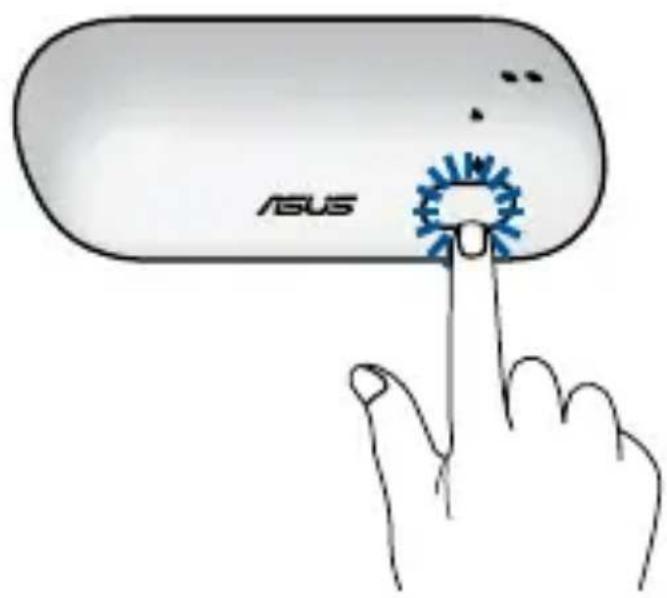

4. Naciśnij (Z) ZigBee button (przycisk ZigBee) na urządzeniu systemu ASUS Smart Home, aby je dodać.

UWAGA: Po stuknięciu pozycji Add Device (Dodaj

urządzenie) można nacisnąć (Z) button

(przycisk ZigBee) na każdym urządzeniu systemu ASUS

Smart Home w celu dodania ich wszystkich naraz.

1. Po dodaniu wszystkich urządzeń stuknij przycisk Done (Gotowe), aby zakończyć.

UWAGA:

• Przed połączeniem należy upewnić się, że bateria została włożona. Należy sprawdzić stan urządzenia wskazywany przez diodę LED.
• Należy upewnić się, że urządzenia znajdują się w zasięgu 50 metrów od bramy ASUS SmartHome i że między nimi nie występują żadne przeszkody, takie jak grube lite ściany czy inne urządzenia elektroniczne, które mogą być przyczyną zakłóceń.
• Wskaźnik LED stanu bramy ASUS SmartHome zacznie migać na niebiesko przez sześćdziesiąt (60) sekund, co oznacza gotowość do dodania urządzeń.
• Aby usunąć całkowicie urządzenia systemu ASUS Smart Home, należy je zresetować oraz usunąć z aplikacji towarzyszącej.

Informacje dodatkowe

• Urządzenie to może być używane wyłącznie wewnątrz pomieszczeń.
• Do umiejscowienia urządzenia na płaskiej powierzchni (takiej jak szyba lub ściana) należy użyć produktu klejącego.
• Urządzenie będzie przesyłać dane do bramy domowej za każdym razem, gdy czujnik wykryje sygnał otwarcia lub zamknięcia. Bieżący stan można sprawdzić w aplikacji towarzyszącej.
• Przy niskim poziomie naładowania baterii w aplikacji towarzyszącej pojawi się szara ikona i nie będzie można wykonywać konfiguracji. Stan będzie aktualizowany co 5 minut.

Dane techniczne produktu

Polski Niniejszym AsusTek Inc. deklaruje, że to urządzenie jest zgodne z istotnymi wymaganiami oraz innymi powiązanymi zaleceniami Dyrektyw CE. W celu uzyskania szczegółów, sprawdź Deklarację zgodności CE.
