MANUAL DE UTILIZADOR HTF520IP7 HAIER

Obrigado por comprar um produto Haier. Leia atentamente estas instruções antes de utilizar este aparelho. As instruções contêm informações importantes que irão ajudá-lo a obter o melhor proveito do aparelho e garantir a instalação, o uso e a manutenção seguros e adequados. Mantenha este manual num local conveniente para que o possa sempre consultar para uma utilização segura e adequada do aparelho. Se vender, oferecer ou deixar o aparelho para trás, caso mude de casa, certifique-se de que entrega também este manual para que o novo proprietário se possa familiarizar com o aparelho e os avisos de segurança.

Legenda Aviso - Informação importante de segurança

Informações gerais e dicas

Informação ambiental

Eliminação Ajude a proteger o ambiente e a saúde humana. Coloque a embalagem em recipientes adequados para reciclagem. Ajude a reciclar resíduos de aparelhos elétricos e eletrónicos. Não elimine os aparelhos identificados com este símbolo com o lixo doméstico. Entregue o produto na sua unidade de reciclagem local ou entre em contacto com seu gabinete municipal. AVISO! Risco de lesão ou sufocação! Os refrigerantes e os gases devem ser eliminados de forma profissional. Certifique-se de que os tubos do circuito refrigerante não estão danificados antes de serem devidamente eliminados. Desligue o aparelho da alimentação elétrica. Corte o cabo de alimentação de rede e elimine-o. Remova as bandejas e gavetas, bem como a pega e vedantes da porta, para evitar que crianças e animais de estimação se fechem no aparelho. Os aparelhos antigos ainda têm algum valor residual. Um método de eliminação ecológico assegura que matérias-primas valiosas podem ser novamente recuperadas e utilizadas. O ciclopentano, uma substância inflamável não prejudicial ao ozónio, é utilizado como expansor para a espuma de isolamento. Ao assegurar que este produto é eliminado devidamente, irá ajudar a prevenir consequências potencialmente negativas para o ambiente e a saúde humana, que de outra forma poderiam ser causadas. Para informações mais detalhadas sobre reciclagem deste produto, contacte a sua autarquia, o seu serviço de eliminação de resíduos domésticos ou a loja onde adquiriu o produto, manuseado pelos profissionais.PT Índice

Tubo de água*1 Pá de gelo*1

Espaçador*3 Cuvete*2

Aviso A lista apenas mostra os acessórios principais. Existem outros acessórios.Informações de segurança

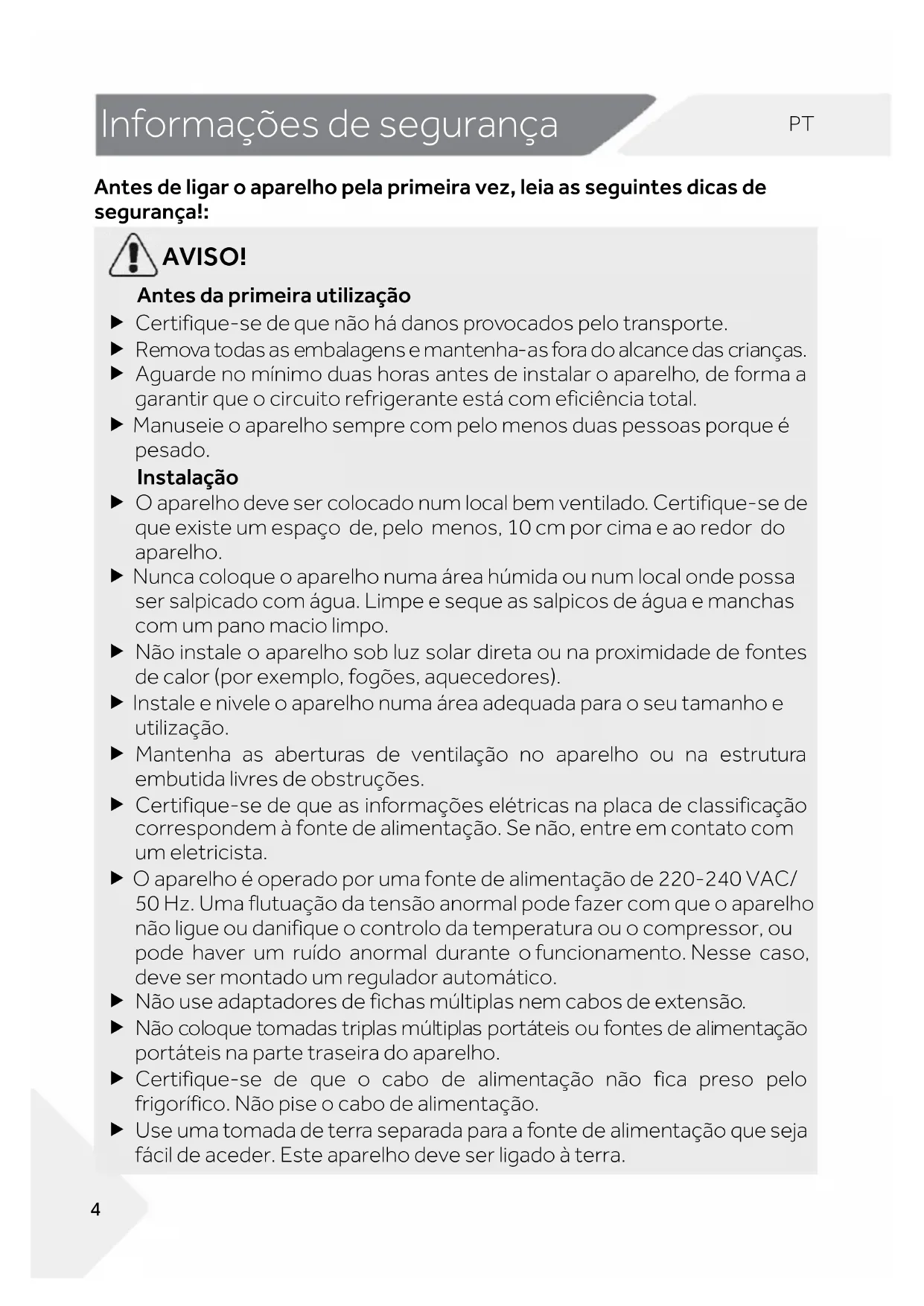

Informações de seguran ça Antes de ligar o aparelho pela primeira vez, leia as seguintes dicas de segurança!: AVISO! Antes da primeira utilização Certifique-se de que não há danos provocados pelo transporte. Remova todas as embalagens e mantenha-as fora do alcance das crianças. Aguarde no mínimo duas horas antes de instalar o aparelho, de forma a garantir que o circuito refrigerante está com eficiência total. Manuseie o aparelho sempre com pelo menos duas pessoas porque é pesado. Instalação O aparelho deve ser colocado num local bem ventilado. Certifique-se de que existe um espaço de, pelo menos, 10 cm por cima e ao redor do aparelho. Nunca coloque o aparelho numa área húmida ou num local onde possa ser salpicado com água. Limpe e seque as salpicos de água e manchas com um pano macio limpo. Não instale o aparelho sob luz solar direta ou na proximidade de fontes de calor (por exemplo, fogões, aquecedores). Instale e nivele o aparelho numa área adequada para o seu tamanho e utilização. Mantenha as aberturas de ventilação no aparelho ou na estrutura embutida livres de obstruções. Certifique-se de que as informações elétricas na placa de classificação correspondem à fonte de alimentação. Se não, entre em contato com um eletricista. O aparelho é operado por uma fonte de alimentação de 220-240 VAC/ 50 Hz. Uma flutuação da tensão anormal pode fazer com que o aparelho não ligue ou danifique o controlo da temperatura ou o compressor, ou pode haver um ruído anormal durante o funcionamento. Nesse caso, deve ser montado um regulador automático. Não use adaptadores de fichas múltiplas nem cabos de extensão. Não coloque tomadas triplas múltiplas portáteis ou fontes de alimentação portáteis na parte traseira do aparelho. Certifique-se de que o cabo de alimentação não fica preso pelo frigorífico. Não pise o cabo de alimentação. Use uma tomada de terra separada para a fonte de alimentação que seja fácil de aceder. Este aparelho deve ser ligado à terra.PT Informações de segurança

AVISO! Apenas para o Reino Unido: O cabo de alimentação do aparelho está equipado com uma ficha de 3 cabos (terra) que se encaixa numa tomada standard de 3 cabos (ligada à terra). Nunca corte ou desmonte o terceiro pino (terra). Após a instalação do aparelho, a tomada deve ficar acessível. Não danifique o circuito refrigerante. Utilização diária Este aparelho pode ser utilizado por crianças de idade igual ou superior a 8 anos e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou falta de experiência e conhecimento, caso lhes tenha sido fornecida supervisão ou instruções relativas à utilização do aparelho de forma segura e desde que compreendam os perigos envolvidos. As crianças de 3 a 8 anos são autorizadas a carregar e descarregar, mas não podem limpar e instalar os aparelhos de refrigeração. Mantenha as crianças com menos de 3 anos de idade afastadas do aparelho, a menos que estejam constantemente sob supervisão. As crianças não devem brincar com o aparelho. Se o gás refrigerante ou outro gás inflamável verter perto do aparelho, desligue a válvula do gás de fuga, abra as portas e janelas e não desligue uma ficha no cabo de alimentação do frigorífico ou de qualquer outro aparelho. Notar que o aparelho está definido para funcionar num intervalo de temperatura ambiente específico entre 10 °C e 38 °C. O aparelho não pode funcionar corretamente se for deixado por um longo período a uma temperatura acima ou abaixo do intervalo indicado. Não coloque artigos instáveis (objetos pesados, recipientes cheios de água) em cima do frigorífico, para evitar lesões pessoais causadas por queda ou choque elétrico causado pelo contacto com a água. Não puxe pelas prateleiras da porta. A porta pode inclinar-se, o suporte de garrafas pode sair para fora ou o aparelho pode tombar. Abra e feche as portas apenas pelas pegas. O espaço entre as portas e entre as portas e o armário é muito estreito. Não ponha as mãos nessas áreas para evitar entalar os dedos. Abra ou feche as portas do frigorífico apenas quando não houver crianças dentro do alcance do movimento das portas.Informações de segurança

AVISO! Não guarde nem use materiais inflamáveis, explosivos ou corrosivos no aparelho ou nas proximidades. Não guarde medicamentos, bactérias ou agentes químicos no aparelho. Este aparelho é um eletrodoméstico. Não é recomendado armazenar materiais que necessitem de temperaturas rigorosas. Nunca guarde líquidos em garrafas ou latas (exceto bebidas alcoólicas) especialmente bebidas gaseificadas no congelador, porque estas rebentam quando congeladas. Verifique o estado dos alimentos caso ocorra aquecimento no congelador. Não ajuste uma temperatura desnecessariamente baixa no frigorífico. Podem ocorrer temperaturas negativas com altas definições. Atenção: As garrafas podem rebentar Não toque em artigos congelados com as mãos húmidas (use luvas). Especialmente não coma gelados de gelo imediatamente depois de os retirar do congelador. Existe o risco de congelar ou de se formarem bolhas de queimadura por gelo. PRIMEIROS socorros: passar imediatamente por água fria corrente. Não puxe! Não toque na superfície interna do compartimento do congelador, quando em funcionamento, especialmente com as mãos molhadas, pois as mãos podem congelar na superfície. Desligue o aparelho em caso de interrupção da energia ou antes da limpeza. Deixe passar pelo menos 7 minutos antes de reiniciar o aparelho, pois o arranque frequente pode danificar o compressor. Não utilize dispositivos elétricos no interior dos compartimentos para armazenamento de comida do aparelho, a não ser que sejam do tipo recomendado pelo fabricante. Manutenção/limpeza Certifique-se de que as crianças estão vigiadas caso estejam a realizar a limpeza e manutenção. Desligue o aparelho da alimentação elétrica antes de realizar qualquer manutenção de rotina. Deixe passar pelo menos 7 minutos antes de reiniciar o aparelho, pois o arranque frequente pode danificar o compressor.PT Informações de segurança

AVISO! Segure a ficha, não o cabo, ao desligar o aparelho. Não limpe o aparelho com escovas duras, escovas de arame, detergente em pó, gasolina, acetato de amilo, acetona e soluções orgânicas semelhantes, soluções ácidas ou alcalinas. Limpe com detergente especial do frigorífico para evitar danos. Não raspe o gelo com objetos afiados. Não use sprays, aquecedores elétricos, como secadores de cabelo, dispositivos de limpeza a vapor ou outras fontes de calor, de forma a evitar danos às peças plásticas. Não utilize dispositivos mecânicos ou outros meios para acelerar o processo de descongelação, que não os recomendados pelo fabricante. Se o cabo de alimentação estiver danificado, tem de ser substituído pelo fabricante, pelo agente de serviço ou por pessoas igualmente qualificadas de forma a evitar o perigo. Não tente reparar, desmontar ou modificar o aparelho sozinho. Em caso de reparação, entre em contato com a nossa assistência ao cliente. Elimine o pó na parte de trás da unidade pelo menos uma vez no ano para evitar perigo de incêndio, bem como o aumento do consumo de energia. Não pulverize ou lave o aparelho durante a limpeza. Não use spray de água ou vapor para limpar o aparelho. Não lave prateleiras de vidro frias com água quente. A mudança súbita de temperatura pode fazer com que o vidro se quebre.Informações de segurança

Informações sobre gases refrigerantes AVISO! O aparelho contém o refrigerante inflamável ISOBUTANO (R600a). Certifique- se de que o circuito refrigerante não fica danificado durante o transporte ou instalação. A fuga de refrigerante pode causar lesões oculares ou inflamações. Se ocorrer um dano, mantenha afastadas fontes de chama aberta, ventile completamente a sala, não ligue ou desligue os cabos de alimentação do eletrodoméstico ou de qualquer outro aparelho. Informe a assistência ao cliente. No caso de os olhos entrarem em contacto com o fluido refrigerante, lave-os imediatamente sob água corrente e contacte imediatamente um oftalmologista.PT Utilização prevista

Utilização prevista Utilização prevista Este aparelho destina-se a arrefecer e congelar alimentos. Foi desenhado exclusivamente para uso em aplicações domésticas e semelhantes, como áreas de cozinha para pessoal em lojas, escritórios e outros ambientes de trabalho; casas agrícolas e por clientes em hotéis, motéis e outros ambientes de tipo residencial, bem como em negócios de pousada e de catering. Não se destina a utilização comercial ou industrial. Não são permitidas alterações ou modificações no aparelho. Uma utilização indevida pode causar riscos e perda de reivindicações de garantia. Normas e diretivas Este produto cumpre os requisitos de todas as diretivas CE aplicáveis com as normas harmonizadas correspondentes e normas UK, que permitem a marcação CE e UKCA. CUIDADO!

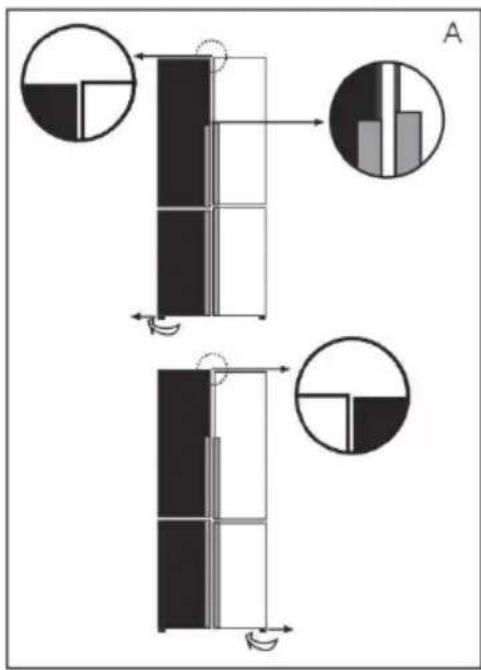

Ao fechar a porta, a tira vertical da porta esquerda deve ser dobrada para dentro (1).

Se tentar fechar a porta esquerda e a tira vertical da porta não estiver dobrada (2), dobre-a primeiro, caso contrário, a tira da porta irá bater no eixo de fixação ou na porta direita. Isto pode danificar a tira da porta ou provocar uma fuga. Há um piso de aquecimento dentro da estrutura. A tem-peratura da superfície subirá um pouco, o que é normal e não afetará a função do aparelho.Descrição do produto

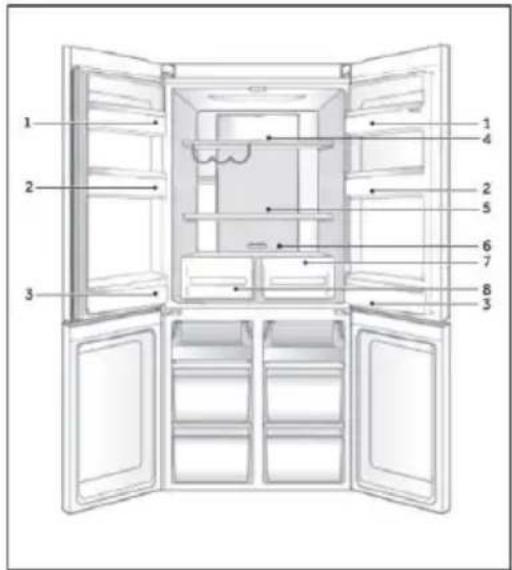

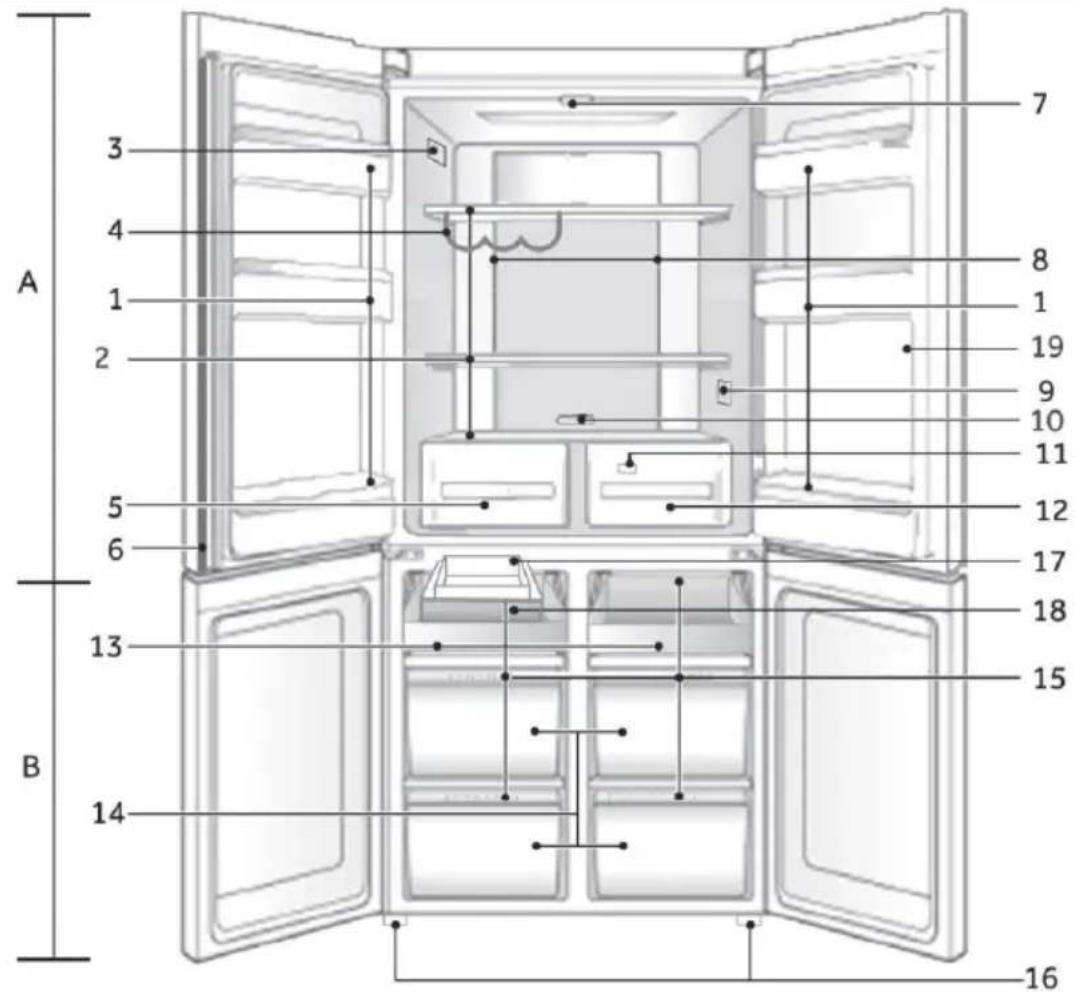

Descrição do produto Aviso Devido a alterações técnicas e a modelos diferentes, algumas das ilustrações neste manual podem ser diferentes do seu modelo.

A: Compartimento do frigorífico 1 Suporte para frascos / prateleira da porta 2 Prateleiras de vidro 3 Placa de classificação 4 Suporte para vinho 5 Humidity box 6 Feixe vertical 7 Lâmpada de teto 8 Conduta de ar e sensor (atrás do painel) 9 O.K.- indicador de temperatura (opcional) 10 Gaveta MyZone 11 Conduta de ar (atrás das gavetas) 12 Caixa MyZone B: Compartimento do congelador 13 Prateleira deslizante 14 Caixa do congelador 15 Conduta de ar 16 Pés ajustáveis 17 Máquina de fazer gelo automática (HTF-520IP7/HCR5919EHMB/ HCR5919EHMP) 18 Bandeja de gelo (HTF-520IP7/HCR5919EHMB/ HCR5919EHMP) 19 Distribuição de água (HTF-520IP7/HTF-520WP7/ HCR5919EFHMB/HCR5919EHMP)PT Painel de controlo

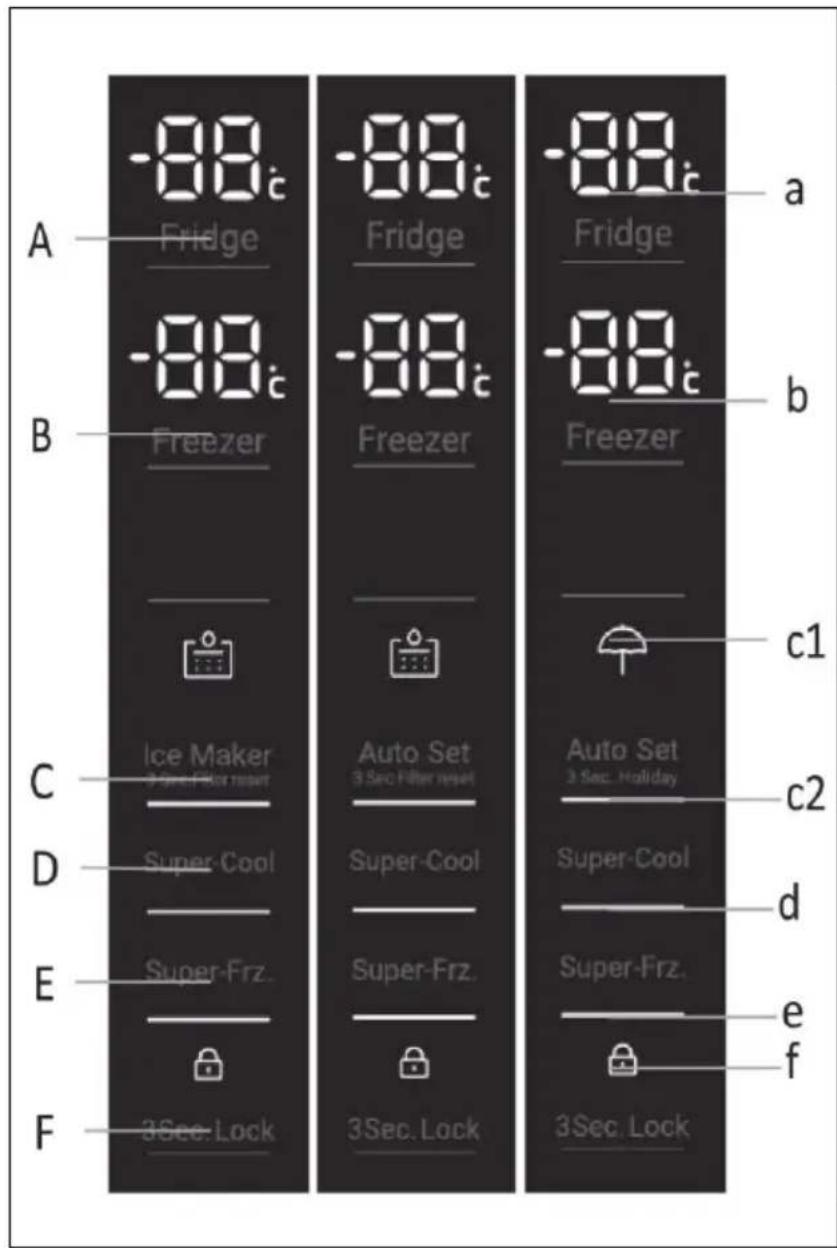

Painel de controlo Painel de controlo Botões: A Seletor de frigorífico B Seletor de congelador C Seletor do modo Auto Set e função Holiday (HTF-540DGG7/HTF-540DP7/ HCR5919FOPG/HCR5919ENMB/ HCR5919ENMP) Seletor de modo Auto Set e função de reposição de filtro (HTF-520WP7) Seletor do modo da máquina de fazer gelo e função de reposição do filtro (HTF-520IP7/HCR5919EHMB/ HCR5919EHMP) D Seletor Super-Cool E Seletor Super-Freeze F Seletor de bloqueio do painel Indicadores: a Temperatura do frigorífico b Temperatura do congelador C1 Modo Holiday (HTF-540DGG7/HTF-540DP7/ HCR5919FOPG/HCR5919ENMB/ HCR5919ENMP) Alarme de filtro de água (HTF-520IP7/HTF-520WP7/ HCR5919EHMB/HCR5919EHMP) C2 Modo Auto Set d Função Super-Cool e Função Super-Freeze f Bloqueio do painel Antes da primeira utilização ► Remova todos os materiais de embalagem e mantenha fora do alcance das crianças e elimine-os de forma ecológica. ► Limpe o interior e o exterior do aparelho com água e um detergente suave antes de colocar qualquer alimento no seu interior. ► Após o aparelho ter sido nivelado e limpo, aguarde pelo menos 2 a 5 horas antes de o ligar à fonte de alimentação. Consulte a secção INSTALAÇÃO. ► Pré-arrefeça os compartimentos com definições elevadas antes de carregar com alimentos. A função Power-Freeze ajuda a arrefecer rapidamente o compartimento do congelador. ► A temperatura do frigorífico e a temperatura do congelador são automaticamente definidas para 4°C e -18 °C, respetivamente. Estas são as definições recomendadas. Se desejar, pode alterar estas temperaturas manualmente. Ver AJUSTAR A TEMPERATURA.Utilização

Utilização Antes da primeira utilização da função Gelo e Água ou Gelo Automático Antes da primeira utilização, precisa de enxaguar água através do filtro para remover impurezas ou ar preso no depósito de água e sistema de filtro. Para Gelo e Água • Prima o bloco dispensador de água para dispensar 4L de água - aguarde 4 minutos antes de dispensar novamente. • Dispensar 4L de água e, em seguida, esperar durante mais 4 minutos - Juntamente com a água podem ser dispensados alguns resíduos de carbono. Isto não é prejudicial e é normal durante o processo de enxaguamento.

• Dispensar mais 4 L de água. - Isto evita o gotejamento excessivo de água do seu dispensador. • Podem sair algumas gotas de água dispensador durante alguns dias após a instalação. Isto é para libertar o ar preso restante no dispensador. • Certifique-se de que o seu frigorífico arrefeceu pelo menos 2 horas antes de utilizar. Para modelo de Gelo Automático 1 Prima o botão "C" do painel de controlo para ligar a função de máquina de fazer gelo. 2 Deite fora o primeiro recipiente cheio de gelo feito. Limpe a caixa de gelo com água e volte a instalá-la. A sua máquina de fazer gelo está agora pronta para ser utilizada. 3 Repita o passo 2 para remover o pó que se acumulou, durante o fabrico e transporte, na bandeja de gelo. 4 Esvazie a água, seque o recipiente e volte a colocá-lo corretamente. 5 Assim que a sua máquina de fazer gelo for ligada, o primeiro recipiente de gelo pode estar descolorido. Isto não é prejudicial e é normal durante o processo de enxaguamento. Deite fora o primeiro recipiente cheio de gelo feito. A sua máquina de fazer gelo está agora pronta para ser utilizada.

Aviso O desempenho do filtro de água aumenta com o uso, atingindo um desempenho ótimo após dois a três recipientes cheios de gelo.PT Utilização

Botões do sensor Os botões no painel de controlo são teclas de sensor que respondem logo quando tocadas levemente com o dedo. Ligar/Desligar o aparelho O aparelho fica em funcionamento assim que for ligado à corrente elétrica. Quando o aparelho é ligado pela primeira vez, são exibidas as temperaturas reais do frigorífico e do congelador. O visor pisca. Se as portas estiverem fechadas, o visor desliga-se passados 30 segundos. Provavelmente o bloqueio do painel está ativo. Aviso ► O aparelho está pré-ajustado para a temperatura recomendada de 5°C (frigorífico) e -18°C (congelador). Em condições ambientais normais, não precisa de definir uma temperatura. ► Quando o aparelho é ligado após a desconexão da fonte de alimentação principal, pode levar até 12 horas para que as temperaturas corretas sejam alcançadas. Esvazie o aparelho antes de desligar. Para desligar o aparelho, puxe o cabo de alimentação para fora da tomada de alimentação. Bloquear/desbloquear o painel

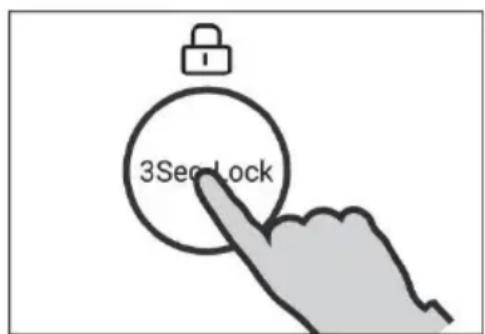

Aviso O painel de controlo está bloqueado automaticamente contra a ativação, se as portas estiverem fechadas e não for pressionado nenhum botão durante 30 segundos. Para realizar quaisquer definições, é necessário desbloquear o painel de controlo. ► Toque na tecla "F" durante 3 segundos para bloquear todos os elementos do painel contra a ativação. Os alarmes de sinal sonoro e o indicador relacionado "T" são agora exibidos; a iluminação do painel é desligada. O ícone pisca se um botão for pressionado, caso o bloqueio do painel esteja ativado. A mudança não está em funcionamento. ► Para desbloquear pressione novamente o botão . Modo Standby O ecrã do visor apaga-se automaticamente 30 segundos após premir um botão. O visor fica bloqueado automaticamente. Acende-se automaticamente ao pressionar qualquer tecla ou abrir qualquer porta (o alarme não acende o ecrã do visor).Utilização

Selecionar o modo de funcionamento Pode ser necessário selecionar uma das seguintes duas formas de configurar o aparelho: 1) Modo Auto Set No modo Auto Set, o aparelho pode ajustar automaticamente a regulação da temperatura de acordo com a temperatura ambiente e mudança de temperatura no aparelho. Se não tiver requisitos especiais, recomendamos que utilize o modo Auto Set (consulte o modo Auto Set mais tarde). 2) Modo de ajuste manual: Se desejar ajustar manualmente a temperatura do aparelho para armazenar um determinado alimento, pode ajustar a temperatura através de uma tecla de ajuste de temperatura (consulte AJUSTAR A TEMPERATURA). Alarme de abertura da porta Quando a porta do frigorífico for aberta durante mais de 1 minuto, o alarme de abertura da porta soa. O alarme pode ser silenciado fechando a porta ou tocando no painel de controlo. Se a porta ficar aberta durante mais de 7 minutos, a luz no interior do compartimento e a iluminação do painel de controlo apagam-se automaticamente.

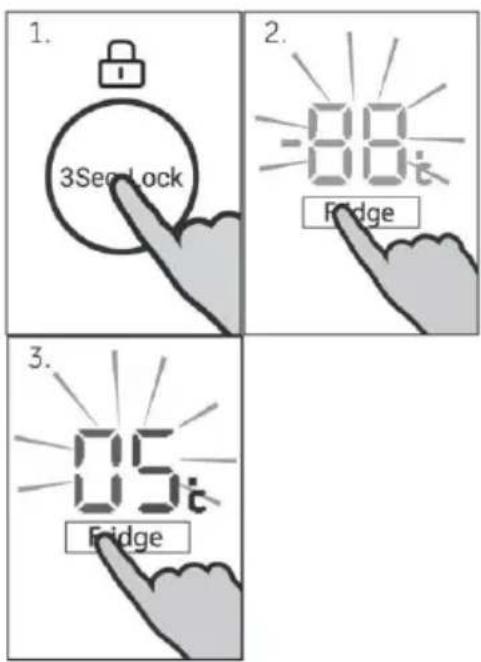

Ajustar a temperatura As temperaturas interiores são influenciadas pelos seguintes fatores: ► Temperatura ambiente ► Frequência de abertura da porta ► Quantidade de alimentos armazenados ► Instalação do aparelho

1. Desbloqueie o painel pressionando o botão "F" se estiver

2. Prima o botão "A" (Frigorífico) para selecionar o compar-

timento do frigorífico. Um alarme soa. É apresentada a temperatura real no compartimento do frigorífico.

3. Pressione o botão "A" para definir a temperatura do frigorífico.

Um sinal soa de cada vez que se prime uma tecla. A tem-peratura diminui em sequências de 1°C de um máximo de 9°C até um mínimo de 1°C, mudando novamente para 9°C quando se prime mais. A temperatura ideal no frigorífico é de 4 °C. Temperaturas mais frias representam um consumo de energia desnecessário. Se nenhuma tecla for premida em 5 seg., a configuração confirma automaticamente.PT Utilização

4. Desbloqueie o painel pressionando o botão "F" se estiver

5. Pressione o botão "B" (congelador) para selecionar o com-

partimento de congelação. Um alarme soa. É apresentada a temperatura real no compartimento do congelador.

6. Pressione o botão "B" (congelador) para definir a tempe-

ratura do congelador. Um sinal soa de cada vez que se prime uma tecla. A temperatura diminui em sequências de 1°C de um máximo de 14°C até um mínimo de 24°C, mudando novamente para 14°C quando se prime mais. A temperatura ideal no congelador é de -18 °C. Temperaturas mais frias representam um consumo de energia desnecessário. Se nenhuma tecla for premida em 5 seg., a configuração confirma automaticamente. Aviso A temperatura no compartimento correspondente não pode ser ajustada se qualquer outra função (modo Power-Freeze, Super-Cool, Holiday ou Auto Set) for ativada ou se o visor estiver bloqueado. O indicador correspondente pisca acompanhado de um sinal sonoro.

Modo Auto Set No modo Auto Set, o aparelho pode ajustar automaticamente a regulação da temperatura de acordo com a temperatura ambiente e mudança de temperatura no aparelho. Esta função é totalmente automática.

1. Desbloqueie o painel pressionando o botão "F" se estiver

2. Pressione o botão "C" (Auto Set). Um alarme soa.

3. O indicador "c2" acende-se e a função é ativada.

Repetindo os passos acima ou selecionando uma outra função esta função pode ser desligada novamente.Utilização

Modo da máquina de fazer gelo No modo de fazer gelo, o frigorífico inicia a função de fabrico automático de gelo. Quando a caixa de gelo estiver cheia de gelo, o processo de fazer gelo para.

1. Assegure que a situação atual é desbloqueada.

2. Prima "C" (Máquina de fazer gelo) e o sinal sonoro soa.

3. O indicador "c2" acende-se e inicia a função de produção

automática de gelo. A fim de desligar a função da máquina de fazer gelo, prima também "C" (Máquina de fazer gelo) na situação desbloqueada. O modo de máquina de fazer gelo e o modo Super-Cool/Super-Freeze podem ser ligados ao mesmo tempo.

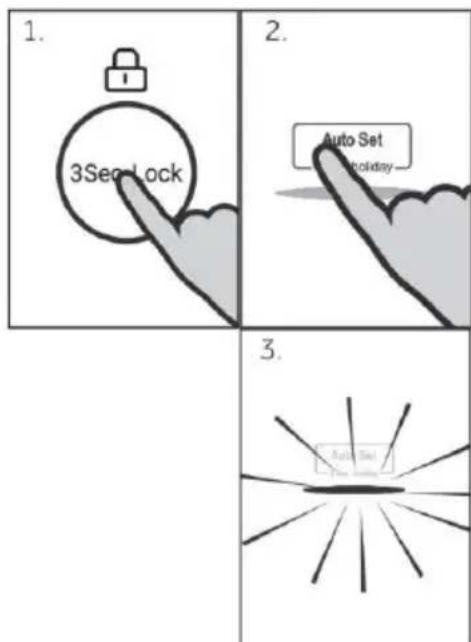

Função Holiday Esta função define a temperatura do frigorífico permanen- temente a 17°C. Isto permite manter a porta do frigorífico vazio fechada sem causar cheiro ou mofo - durante uma longa ausência (p.ex. durante as férias). O compartimento do congelador pode ser configurado ao seu gosto.

1. Desbloqueie o painel pressionando o botão "F" se estiver

2. Pressione o botão "C" (Auto Set) durante 3 segundos.

3. O indicador "c1" acende-se e a função é ativada.

Repetindo os passos acima ou selecionando uma outra função esta função pode ser desligada novamente.

AVISO! Durante a função Holiday, nenhum alimento deve estar guardado no compartimento do frigorífico. A temperatura de + 17 °C é demasiado elevada para armazenar alimentos.PT Utilização

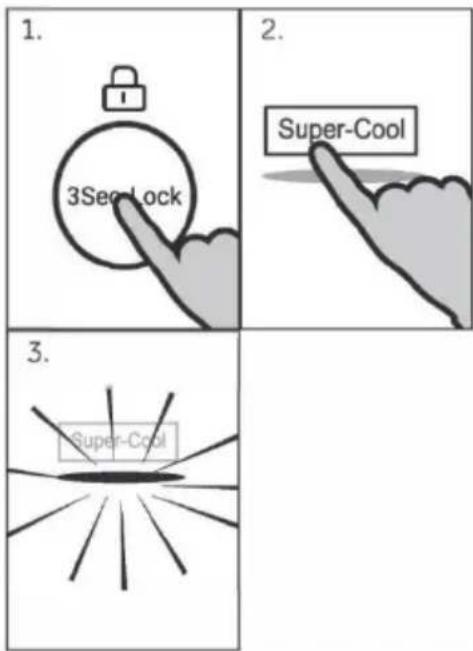

Função Super-Cool Ligue a função Super-Cool se for necessário guardar uma grande quantidade de alimentos (por exemplo após uma ida às compras). A função Power-Cool acelera o arrefecimento de alimentos frescos e protege os produtos armazenados de aquecimento indesejável. A temperatura de regulação de fábrica é de 0 a +1°C.

1. Desbloqueie o painel pressionando o botão "F" se estiver

2. Pressione o botão "D" (Super-Cool).

3. O indicador "d" acende-se e a função é ativada.

Repetindo os passos acima ou selecionando uma outra função esta função pode ser desligada novamente. Aviso: Desligar automaticamente Esta função será desativada automaticamente após 6 horas

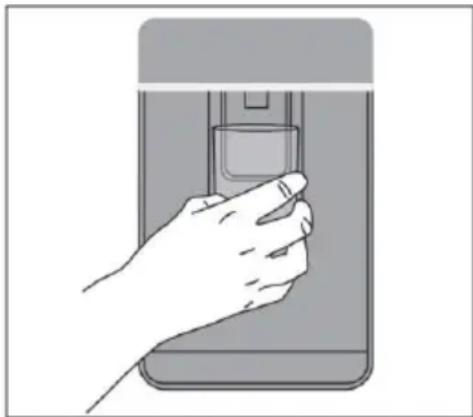

Utilização de dispensador de água (apenas modelos de distribuição de água) Certifique-se de ter seguido os passos indicados em "Antes de começar a utilizar a função Gelo e Água ou Gelo Automático antes da primeira utilização do dispensador de água. Dispensador O seu dispensador de água foi desenhado para ser utilizado com uma mão. Para dispensar água, carregue suavemente no bloco dispensador com um copo ou recipiente. Para parar o fluxo de água, basta puxar o seu copo ou recipiente para fora do bloco dispensador. Empurrar com força o bloco dispensador não aumenta o fluxo nem despensa mais água. AVISO! Para evitar danos à propriedade ou lesões pessoais, não coloque as mãos, os dedos ou objetos na abertura do dispensador. Utilização de máquina de gelo (apenas modelos Gelo e Água e Gelo Automático) Ligar/Desligar o gelo A sua máquina de gelo foi concebida para distribuir automaticamente gelo para o recipiente de armazenamento de gelo em baixo até detetar que o recipiente está cheio. Quanto mais gelo se usa, mais gelo a máquina faz. Primeira utilização A máquina de fazer gelo estará desligada quando liga o seu frigorífico pela primeira vez após a instalação. A luz por cima do ícone "Gelo On/Off" estará apagada.Utilização

1. Prima o botão do painel de contorno "C" para ligar a função de máquina de fazer gelo.

2. Deite fora o primeiro recipiente cheio de gelo feito. Limpe a caixa de gelo com água e volte a

instalá-la. A sua máquina de fazer gelo está agora pronta para ser utilizada.

3. Repita o passo 2 para remover o pó que se acumulou, durante o fabrico e transporte, na bandeja

4. Esvazie a água, seque o recipiente e volte a colocá-lo corretamente.

5. Assim que a sua máquina de fazer gelo for ligada, o primeiro recipiente de gelo pode estar

descolorido. Isto não é prejudicial e é normal durante o processo de enxaguamento. Deite fora o primeiro recipiente cheio de gelo feito. A sua máquina de fazer gelo está agora pronta para ser utilizada. Execute os passos acima indicados após umas férias ou períodos prolongados de não utilização de gelo. Aviso O desempenho do filtro de água aumenta com o uso, atingindo um desempenho ótimo após dois a três recipientes cheios de gelo. Desligue a máquina de fazer gelo se: • Não houver fornecimento de água durante várias horas. • Remover o depósito de gelo durante um período de tempo. • Vai de férias. Informação sobre a máquina de fazer gelo

• A sua máquina automática de fazer gelo produzirá aproximadamente oito cubos de gelo de 2 em 2 horas, dependendo da temperatura do compartimento do congelador e do número de aberturas das portas. • A bandeja para cubos de gelo enche-se com água.
• Quando os cubos estão congelados, serão ejetados da bandeja de gelo para o recipiente de armazenamento de gelo. • O fabrico de gelo continuará até o depósito estar cheio.
• A produção de gelo será retomada assim que começar a utilizar o gelo armazenado.

• O seu produto de Gelo e Água trás um pequeno recipiente de gelo dentro do recipiente do congelador maior.
• Presa ao depósito de gelo está a colher para o gelo. Esta colher permite um acesso higiénico ao gelo.

• Se for necessária uma grande quantidade de gelo, remover um recipiente de armazenamento de gelo e permitir que o gelo caia no recipiente maior.
• Se o gelo não for utilizado com frequência, os cubos velhos tornar-se-ão nublados, terão um sabor a velho, encolhem e podem colar-se uns aos outros. Esvaziar periodicamente o depósito de gelo e lavá-lo em água morna. Secar completamente e colocar de novo na posição correta.PT Utilização

AVISO! ► Evite o contacto com as partes móveis do mecanismo ejetor da máquina de fazer gelo, e não coloque os dedos sobre o mecanismo automático de fazer gelo enquanto o frigorífico estiver em funcionamento. ► Não utilizar cubos de gelo que possam ter ficado descoloridos, geralmente com uma cor verde-azul. Se tal descoloração for notada, elimine os cubos de gelo e contacte o seu técnico de serviço com formação da Haier. ► Assegurar que a máquina de fazer gelo está ligada ao filtro e apenas a um fornecimento de água potável. ► A instalação da ligação de água à máquina de fazer gelo deve ser realizada por um técnico de serviço da Haier com formação ou por um canalizador qualificado.

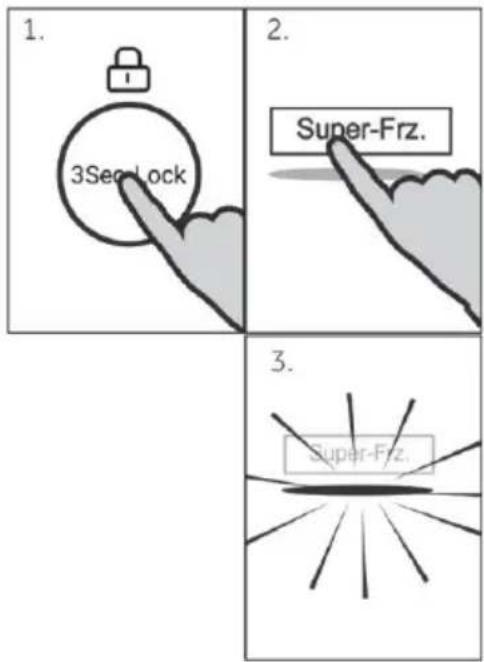

Função Super-Freeze Os alimentos frescos devem ser congelados o mais rapidamente possível até ao núcleo. Isto preserva o melhor valor nutricional, a aparência e o sabor. A função Super-Freeze acelera o arrefecimento de alimentos frescos e protege os produtos já armazenados de aquecimento indesejável. Se precisar de congelar uma grande quantidade de alimentos de uma vez, recomenda-se definir a função Super-Freeze atempadamente 24h antes da utilização do espaço congelado. A temperatura de regulação da função é inferior a -24 °C.

1. Desbloqueie o painel pressionando o botão "F" se estiver

2. Pressione o botão "E" (Super-Freeze).

3. O indicador "e" acende-se e a função é ativada.

Repetindo os passos acima ou selecionando uma outra função esta função pode ser desligada novamente. Aviso: Desligar automaticamente A função Super-Freeze desliga-se automaticamente após 50 horas. Em seguida, o aparelho é operado na temperatura previamente ajustada. AVISO! ► Esvazie o aparelho antes de desligar. ► Mantenha a porta do compartimento de refrigeração aberta, quando estiver ativada a função do frigorífico, a fim de evitar odores ou mofo.Utilização

Dicas para armazenar alimentos frescos Guardar no compartimento do frigorífico ► Mantenha a temperatura do frigorífico inferior a 4°C. ► Os alimentos quentes devem ser arrefecidos até à temperatura ambiente antes de serem armazenados no aparelho. ► Os alimentos armazenados no frigorífico devem ser lavados e secos antes de serem armazenados. ► Os alimentos a armazenar devem estar devidamente selados para evitar alterações no aroma ou no sabor. ► Não guarde quantidades excessivas de alimentos. Deixe espaços entre os alimentos para permitir que o ar frio flua ao seu redor, para um arrefecimento melhor e mais homogéneo. ► Os alimentos consumidos diariamente devem ser guardados na frente da prateleira. ► Deixe um espaço entre os alimentos e as paredes internas, permitindo que o ar flua. Em especial, não armazene alimentos contra a parede traseira: os alimentos podem congelar contra a parede traseira. Evite o contacto direto dos alimentos (especialmente os alimentos oleosos ou ácidos) com o revestimento interno, pois o óleo/ácido pode erodir o revestimento interno. Limpe a sujidade oleosa/ácida sempre que for encontrada. ► Descongele alimentos congelados no frigorífico. Desta forma, pode usar a comida congelada para diminuir a temperatura no compartimento e economizar energia. ► O processo de envelhecimento da fruta e dos legumes, como curgetes, melões, papaia, banana, abacaxi, etc. pode ser acelerado no frigorífico. Portanto, não é aconselhável armazená-los no frigorífico. No entanto, o amadurecimento de frutas muito verdes pode ser promovido durante um determinado período. Cebolas, alho, gengibre e outros vegetais radiculares também devem ser armazenados à temperatura ambiente. ► Odores desagradáveis dentro do frigorífico são um sinal de que algo foi derramado e é necessário limpar. Ver CUIDADOS E LIMPEZA. ► Diferentes alimentos devem ser colocados em diferentes áreas, de acordo com as suas propriedades: Aviso ► Mantenha uma distância superior a 10 mm entre os alimentos colocados e a conduta de ar ou sensores, para garantir o efeito de arrefecimento. 1 Manteiga, queijos, etc. 2 Ovos, latas, conservas, condimentos, etc. 3 Bebidas e alimentos engarrafados. 4 Alimentos em conserva, alimentos enlatados, etc. 5 Produtos à base de carne, lanches, massas, alimentos enlatados, leite, tofu, laticínios etc. 6 Carne cozinhada, salsichas, etc. 7 Gaveta da My Zone: frutos secos, manteiga, chocolate 8 Gaveta Humidity box: Fruta, legumes, salada, etc.PT Utilização

Armazenamento no congelador ► Mantenha a temperatura do congelador a -18°C. ► 24 horas antes do congelar, ligue a função Power-Freeze; - para pequenas quantidades de alimentos 4-6 horas são suficientes. ► Os alimentos quentes devem ser arrefecidos até à temperatura ambiente antes de serem armazenados no congelador. ► Alimentos cortados em pequenas porções irão congelar mais depressa e serão mais fáceis de descongelar e cozinhar. O peso recomendado para cada porção é inferior a 2,5 kg. ► É melhor embalar os alimentos antes de os colocar no congelador. O exterior da embalagem deve estar seco para evitar que os sacos colem. Os materiais de embalagem devem estar isentos de odores, serem herméticos, não serem venenosos nem tóxicos. ► Para evitar a expiração dos períodos de conservação, tome nota da data de congelamento, do prazo e o nome dos alimentos na embalagem, de acordo com os períodos de armazenamento dos diferentes alimentos. ► AVISO!: Ácido, alcalino e sal, etc. podem erodir a superfície interna do congelador. Não coloque alimentos com estas substâncias (p.ex. peixe diretamente do mar) diretamente na superfície interna. A água salgada no congelador deve ser limpa imediatamente. ► Não exceda o tempo de armazenamento de alimentos recomendado pelos fabricantes. Retire apenas a quantidade necessária de alimentos do congelador. ► Consuma os alimentos descongelados rapidamente. Os alimentos descongelados não podem voltar a ser congelados, a menos que sejam primeiramente cozinhados. ► Não coloque quantidades excessivas de alimentos frescos no congelador. Consulte a capacidade de congelação do congelador - Ver DADOS TÉCNICOS ou dados na placa do tipo. ► Os alimentos podem ser armazenados no congelador a uma temperatura mínima de -18°C durante 2 a 12 meses, dependendo das suas propriedades (por exemplo, carne: 3-12 meses, legumes: 6-12 meses). ► Quando congelar alimentos frescos, evite pô-los em contato com alimentos já congelados. Risco de descongelamento! Ao armazenar alimentos congelados comercialmente, siga estas diretrizes: ► Siga sempre as diretrizes dos fabricantes relativas ao período de tempo que deve armazenar alimentos. Não exceda estas diretrizes! ► Tente manter o tempo entre a compra e o armazenamento o mais curto possível para preservar a qualidade dos alimentos. ► Compre alimentos congelados que tenham sido armazenados a uma temperatura igual ou inferior a -18 °C. ► Evite comprar alimentos com gelo ou gelo na embalagem - Isto indica que os produtos podem ter sido parcialmente descongelados e congelados em algum momento - a temperatura afeta a qualidade dos alimentos. Aviso ► Mantenha uma distância superior a 10 mm entre os alimentos colocados e o tubo de ar para assegurar o efeito de arrefecimento.Equipamento

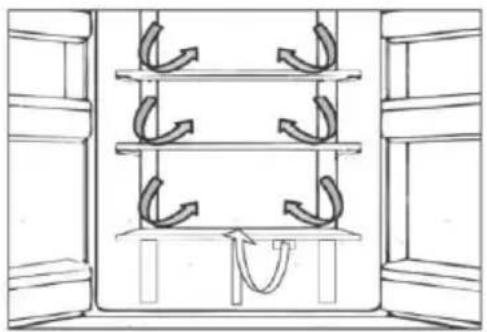

Equipamento Fluxo de ar múltiplo O frigorífico está equipado com um sistema de fluxo de ar múltiplo que oferece fluxos de ar frio em cada nível de prateleira. Isso ajuda a manter uma temperatura uniforme para garantir que a sua comida é mantida mais fresca durante mais tempo.

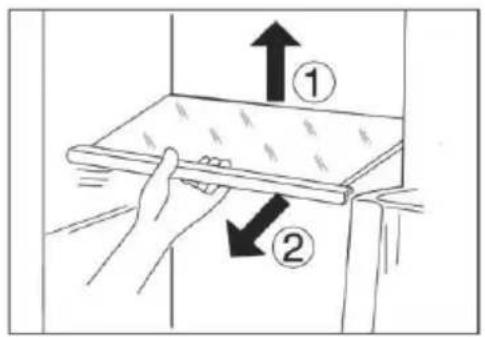

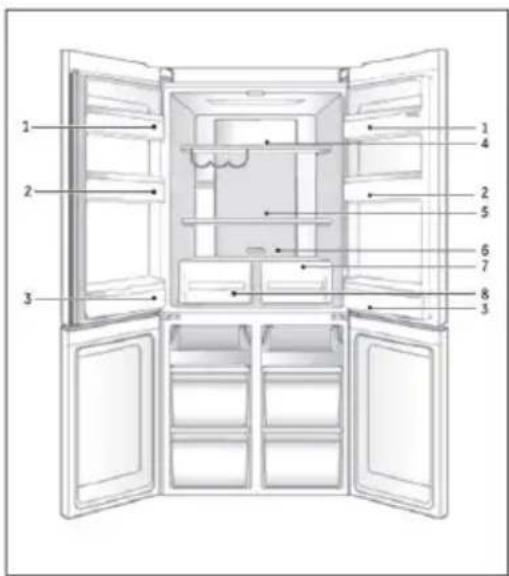

Prateleiras ajustáveis A altura das prateleiras pode ser ajustada para se adaptar às suas necessidades de armazenamento. 1. Para transferir uma prateleira, remova-a primeiro levantando a sua extremidade traseira (1) e puxando-a para fora (2).

2. Para a reinstalar, coloque-a sobre as patilhas dos dois

lados e empurre-a para a posição mais para trás até que a parte traseira da prateleira fique fixa no interior das ranhuras nos lados

Aviso: Certifique-se de que todas as extremidades de uma prateleira estão niveladas. Gaveta My Zone Neste compartimento o nível de humidade é inferior ao do compartimento do frigorífico. Esta gaveta é adequada para armazenar frutas secas e outros alimentos secos com baixo teor de água como manteiga, gorduras e óleos ou chocolate. Gaveta Humidity box Neste compartimento o nível de humidade é maior do que no compartimento do frigorífico. Este é controlado automaticamente pelo sistema e é adequado para armazenar frutas, legumes, saladas, etc. Aviso: ► Não retire a cobertura plástica dentro das duas zonas. Mantêm a humidade.

► Frutos sensíveis ao frio como ananás, abacate, bananas, toranjas não são recomendados para serem armazenados nestas duas gavetas.PT Equipamento

Prateleiras de portas amovíveis As prateleiras da porta podem ser removidas para limpeza: Coloque as mãos de cada lado da prateleira, levante-a para cima (1) e puxe-a para fora (2). Para inserir a prateleira da porta, deve executar os passos acima na ordem inversa.

OPCIONAL: Indicador de temperatura OK O indicador de temperatura OK pode ser usado para determinar temperaturas abaixo de +4 °C. Reduza gradualmente a temperatura se o sinal não indicar "OK”. Aviso: Quando o aparelho é ligado, pode demorar até 12 horas para atingir as temperaturas corretas.

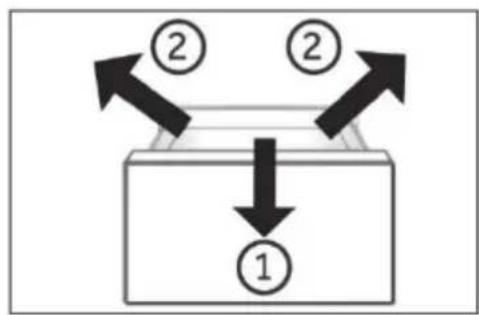

Gaveta do congelador amovível Para remover a gaveta, puxe até à extensão máxima (1), levante e remova (2). Para inserir a gaveta, os passos acima são executados em ordem inversa.

Armazenar itens grandes Itens grandes, tais como alimentos congelados, podem ser armazenados da seguinte forma: ► retirar e virar em 180° o tabuleiro de congelação superior, ou ► retirar ambas as bandejas de congelação superiores, bem como a gaveta central do congelador e guardar os alimentos diretamente na prateleira. A luz A luz interior LED acende-se quando a porta é aberta. O desempenho das luzes não é afetado por nenhuma das outras definições de aparelhos.Equipamento

Dicas para poupança de energia ► Certifique-se de que o aparelho está devidamente ventilado (ver INSTALAÇÃO). ► Não instale o aparelho sob luz solar direta ou na proximidade de fontes de calor (por exemplo, fogões, aquecedores). ► Evite temperaturas desnecessariamente baixas no aparelho. O consumo de energia aumenta quanto menor for a temperatura do aparelho. ► Funções como POWER-FREEZE consomem mais energia. ► Deixe os alimentos arrefecer antes de os colocar no aparelho. ► Abra a porta do aparelho o mínimo e tão brevemente quanto possível. ► Não encha demasiado o aparelho para evitar obstruir o fluxo de ar. ► Evite ar dentro das embalagens de alimentos. ► Mantenha os vedantes da porta limpos para que a porta feche sempre corretamente. ► Descongele alimentos congelados no frigorífico. ► A configuração mais economizadora de energia requer que o aparelho mantenha as gavetas, caixa de comida e prateleiras em condições de frescura de fábrica, e os alimentos devem ser colocados tanto quanto possível, sem bloquear a saída de ar da conduta.PT Cuidados e limpeza

Cuidados e limpeza AVISO! Desligue o aparelho da fonte de alimentação antes de limpar. Limpeza Limpe o aparelho quando apenas tiver armazenado pouca ou nenhuma comida. O aparelho deve ser limpo a cada quatro semanas para uma boa manutenção e para evitar maus odores de alimentos armazenados. AVISO! ► Não limpe o aparelho com escovas duras, escovas de arame, detergente em pó, gasolina, acetato de amilo, acetona e soluções orgânicas semelhantes, soluções ácidas ou alcalinas. Limpe com detergente especial do frigorífico para evitar danos. ► Não pulverize ou lave o aparelho durante a limpeza. ► Não use spray de água ou vapor para limpar o aparelho. ► Não lave prateleiras de vidro frias com água quente. A mudança súbita de temperatura pode fazer com que o vidro se quebre. ► Não toque na superfície interna do compartimento do congelador, especialmente com as mãos molhadas, pois as mãos podem congelar na superfície. ► No caso de aquecimento, verificar a condição das mercadorias congeladas. ► Mantenha a junta de vedação da porta sempre limpa. ► Limpe o interior e a caixa do aparelho com uma esponja molhada em água morna e detergente neutro.

1. Esfregue o interior e o exterior do frigorífico, incluindo

junta de vedação da porta, prateleira da porta, prateleiras de vidro, caixas e assim por diante, com uma toalha macia ou esponja embebida em água morna (pode adicionar-se detergente neutro).

2. Se houver líquido derramado, remova todas as partes contaminadas, lave-as diretamente com

água corrente, seque e coloque novamente no frigorífico.

3. Se houver derramamento de produtos cremosos (como natas, gelado derretido), remova todas

as peças contaminadas, coloque-as em água morna a cerca de 40 °C durante algum tempo, passe por água corrente, seque e volte a colocar no frigorífico.

4. Caso alguma peça ou componente pequeno entre no interior do frigorífico (entre as prateleiras

ou gavetas), use uma pequena escova macia para a liberar. Se não conseguir alcançar a peça, entre em contato com a assistência da Haier. ► Enxague e seque com um pano macio. ► Não limpe nenhuma das peças do aparelho numa máquina de lavar loiça. ► Deixe passar pelo menos 7 minutos antes de voltar a ligar o aparelho pois o arranque frequente pode danificar o compressor. Descongelamento O descongelamento do compartimento do frigorífico e do congelador é feito automaticamente; não é necessária qualquer operação manual.Cuidados e limpeza

AVISO! Fonte de luz substituível (LED apenas) por um profissional. Este produto contém uma fonte de luz de classe de eficiência energética F. Compartimento Classe de eficiência energética Modelo Lâmpada superior do frigorífico

Não utilizar durante um período maior Se o aparelho não for utilizado durante um período de tempo prolongado, e se não usar apenas a função Holiday ou a função de desligar o frigorífico: ► Retire os alimentos. ► Desligue o cabo de alimentação. ► Esvazie e limpe o depósito de água. ► Limpe o aparelho conforme descrito acima. ► Mantenha as portas abertas para evitar a criação de maus odores no interior. Aviso Desligue o aparelho apenas se estritamente necessário. Mover o aparelho

1. Remova todos os alimentos e desligue o aparelho.

2. Fixe as prateleiras e outras peças móveis no frigorífico e no congelador com fita adesiva.

3. Não incline o frigorífico mais de 45° para evitar danificar o sistema de refrigeração.

AVISO! ► Não levante o aparelho pelas suas pegas. ► Nunca coloque o aparelho na horizontal no chão.PT Resolução de problemas

Resolução de problemas Muitos problemas que ocorrem podem ser resolvidos por si mesmo sem experiência específica. Em caso de problema, por favor verifique todas as possibilidades apresentadas e siga as instruções abaixo antes de contactar um serviço pós-venda. Consultar a ASSISTÊNCIA AO CLIENTE. AVISO! ► Antes da manutenção, desative o aparelho e desligue a ficha da tomada. ► Os equipamentos elétricos devem ser reparados apenas por eletricistas qualificados, uma vez que reparações inadequadas podem causar danos consequenciais consideráveis. ► Se o cabo de alimentação estiver danificado, este apenas pode ser substituído pelo fabricante, pelo agente de serviço ou por pessoas igualmente qualificadas de forma a evitar o perigo. Problema Causa possível Possível solução O compressor não funciona. A ficha de alimentação não está ligada na tomada de alimentação. Ligue a ficha de alimentação. O aparelho está no ciclo de descongelação Isto é normal para um descongelamento automático O aparelho funciona frequentemente ou funciona por um período de tempo demasiado longo. A temperatura interior ou exterior é muito alta. Neste caso, é normal que o aparelho funcione mais tempo. O aparelho foi desligado da alimentação por um período de tempo. Normalmente, demora 8 a 12 horas até o aparelho arrefecer completamente. Uma porta/gaveta do aparelho não está bem fechada. Feche a porta/gaveta e certifique-se de que o aparelho está localizado num piso plano e de que não existe qualquer alimento ou recipiente a obstruir a porta. A porta/gaveta foi aberta com muita frequência ou durante muito tempo. Não abra a porta/gaveta com muita frequência. A regulação da temperatura para o congelador é muito baixa. Ajuste uma temperatura mais elevada até obter uma temperatura satisfatória do frigorífico. Demora 24 horas até a temperatura do frigorífico se tornar estável. A junta de vedação da porta/gaveta está suja, gasta, fissurada ou não é adequada. Limpe a junta de vedação da porta/gaveta ou peça à assistência ao cliente que a substitua. A circulação de ar necessária não é garantida. Assegure uma ventilação adequada. O interior do frigorífico está sujo e/ou com cheiro. O interior do frigorífico precisa de ser limpo. Limpe o interior do frigorífico. Alimentos com forte odor estão armazenados no frigorífico. Embrulhe os alimentos completamente. Não está frio o suficiente dentro do aparelho. A temperatura definida é demasiado alta. Repor a temperatura. Foram guardados alimentos demasiado quentes. Arrefeça os alimentos antes de os guardar. Foram armazenados demasiados alimentos de uma vez. Guarde sempre pequenas quantidades de alimentos.Resolução de problemas

Problema Causa possível Possível solução Os produtos estão demasiado próximos uns dos outros. Deixe um intervalo entre os vários alimentos permitindo o fluxo de ar. Uma porta/gaveta do aparelho não está bem fechada. Feche a porta/gaveta. A porta/gaveta foi aberta com muita frequência ou durante muito tempo. Não abra a porta/gaveta com muita frequência. Está demasiado frio no interior do aparelho. A temperatura é demasiado baixa. Repor a temperatura. A função Power-Freeze é ativada ou está a funcionar há demasiado tempo. Desligue a função Power-Freeze Formação de humidade no interior do compartimento do frigorífico. O clima é demasiado quente e demasiado húmido. Aumente a temperatura. Uma porta/gaveta do aparelho não está bem fechada. Feche a porta/gaveta. A porta/gaveta foi aberta com muita frequência ou durante muito tempo. Não abra a porta/gaveta com muita frequência. Recipientes para alimentos ou líquidos foram deixados abertos. Deixe os alimentos quentes arrefecerem até à temperatura ambiente e cubra os alimentos e líquidos. A humidade acumula- se nos frigoríficos fora da superfície ou entre as portas/porta e gaveta. O clima é demasiado quente e demasiado húmido. Isso é normal num clima húmido e mudará quando a humidade diminuir. A porta/gaveta não está totalmente fechada. O ar frio no aparelho e o ar quente no exterior condensam. Certifique-se de que a porta/gaveta está bem fechada. Gelo forte e geada no compartimento do congelador. Os alimentos não foram devidamente embalados. Embale sempre bem os alimentos. Uma porta/gaveta do aparelho não está bem fechada. Feche a porta/gaveta. A porta/gaveta foi aberta com muita frequência ou durante muito tempo. Não abra a porta/gaveta com muita frequência. A junta de vedação da porta/gaveta está suja, gasta, fissurada ou não é adequada. Limpe a junta de vedação da porta/gaveta ou substitua por novas. Algo no interior está a impedir que a porta/gaveta feche corretamente. Reposicione as prateleiras, prateleiras das portas ou recipientes internos para permitir que a porta/gaveta feche. Os lados do armário e a tira da porta ficam quentes.

Isto é normal. O aparelho faz ruídos fora do normal. O aparelho não está colocado sobre um piso nivelado. Ajuste os pés para nivelar o aparelho. O aparelho toca em algum objeto em seu redor. Remova objetos em redor do aparelho. Deve ouvir-se um som leve semelhante ao de água a correr.

Isto é normal.PT Resolução de problemas

Problema Causa possível Possível solução Irá ouvir um sinal sonoro de alarme. A porta do frigorífico está aberta. Feche a porta ou silencie o alarme manualmente. Irá ouvir um som abafado. O sistema anti condensação está a funcionar Isto impede a condensação e é normal O sistema de iluminação interior ou de arrefecimento não funciona. A ficha de alimentação não está ligada na tomada de alimentação. Ligue a ficha de alimentação. A fonte de alimentação não está intacta. Verifique a alimentação elétrica da divisão. Ligue para a companhia de eletricidade local! A lâmpada LED está avariada. Por favor, ligue para a assistência para substituir a lâmpada. Para entrar em contato com a assistência técnica, visite o nosso website: https://corporate.haier-europe.com/en/ Na seção "website", escolha a marca do seu produto e seu país. Será redirecionado para o website específico onde pode encontrar o número de telefone e o formulário para contactar a assistência técnica. Falha de energia Em caso de falha de energia, os alimentos permanecem arrefecidos de forma segura durante cerca de 12 horas. Siga estas dicas durante uma falha de energia prolongada, especialmente no verão: ► Abra a porta/gaveta o mínimo de vezes possível. ► Não coloque mais alimentos no aparelho durante uma falha de energia. ► Se for dada uma notificação prévia de interrupção da energia e a duração da interrupção for superior a 12 horas, faça algum gelo e coloque-o num recipiente na parte superior do compartimento do frigorífico. ► É necessária uma inspeção dos alimentos imediatamente após a interrupção. ► Como a temperatura no frigorífico irá subir durante uma interrupção da energia ou outra falha, o período de armazenamento e a qualidade dos alimentos serão reduzidos. Qualquer alimento que descongele deve ser consumido, cozido e novamente congelado (se for caso disso) imediatamente, a fim de evitar riscos para a saúde. Função de memória durante a falha de energia Depois de restabelecida a energia elétrica, o aparelho continua com as definições definidas antes da falha de energia.Instalação

Instalação Desembalar AVISO! ► O aparelho é pesado. Deve ser manuseado sempre por, pelo menos, duas pessoas. ► Mantenha todos os materiais de embalagem fora do alcance das crianças e elimine-os de forma ecológica. ► Retire o aparelho da embalagem.► Remova todos os materiais de embalagem. Condições ambientais A temperatura ambiente deve estar sempre entre 10 °C e 43 °C, uma vez que pode influenciar a temperatura no interior do aparelho e o seu consumo de energia. Não instale o aparelho perto de outros aparelhos emissores de calor (fornos, frigoríficos) sem isolamento. Recomendação de espaçoEspaço recomendado quando a porta estiver aberta (Fig. 1.2.)

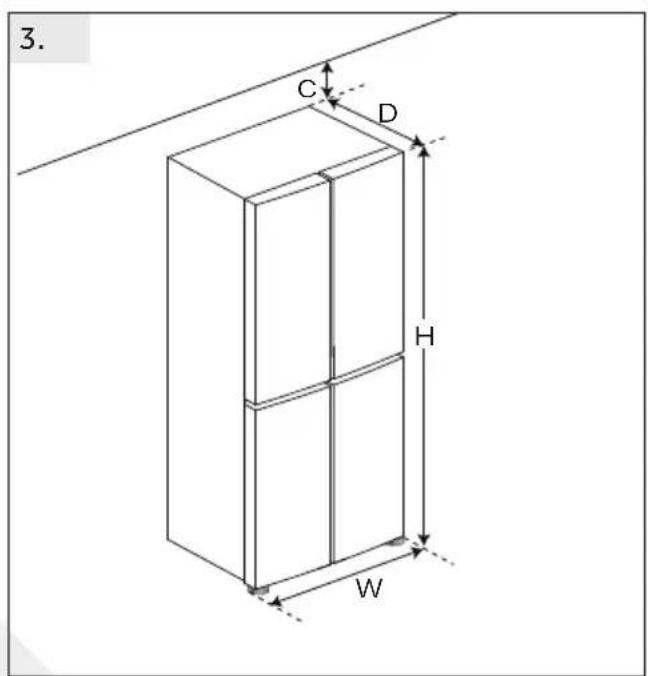

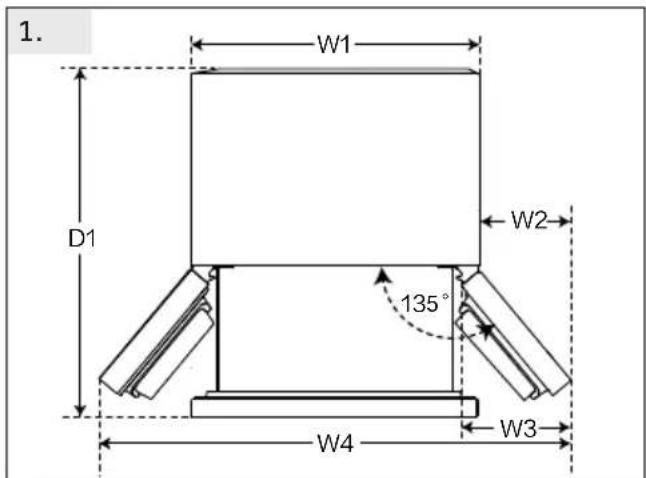

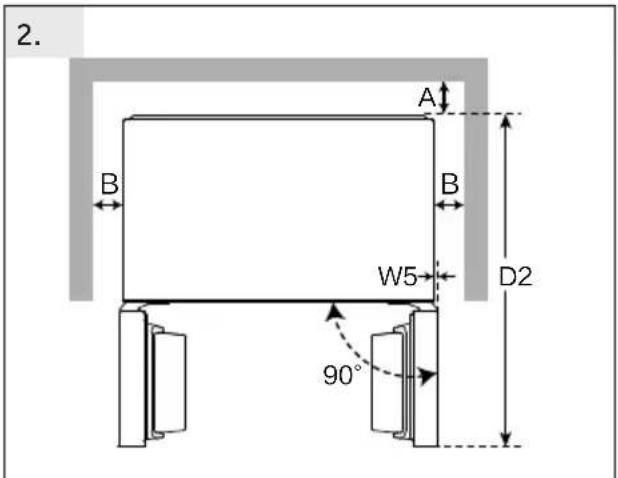

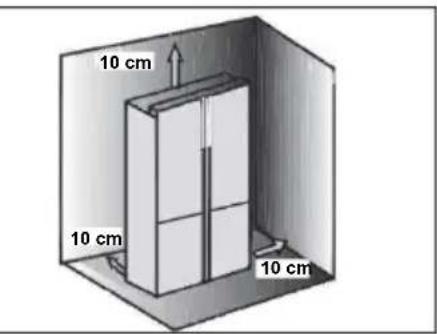

369Ventilação transversal Para obter uma ventilação suficiente do aparelho por motivos de segurança, deve observar-se a informação das secções de ventilação transversal necessárias. Alinhar o aparelho O aparelho deve ser colocado sobre uma superfície plana e sólida.

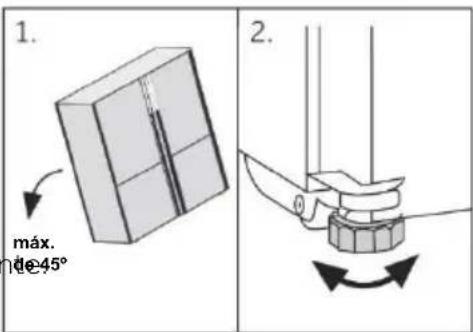

1. Incline o aparelho ligeiramente para trás.

2. Coloque os pés na altura desejada.

Certifique-se de que a distância à parede do lado da dobradiça é de, pelo menos, 100 mm para que a porta se abra corretamente. Aviso Para um aparelho independente: este frigorífico não se destina a ser utilizado como eletrodoméstico de encastrar 10 cm 10 cm 10 cm máx. de 45ºPT Instalação

3. A estabilidade pode ser verificada por empurrando alternadamente as diagonais. Uma ligeira oscilação deve

ser a mesma em ambas as direções. Caso contrário, a estrutura pode empenar; a consequência pode ser fugas dos vedantes da porta. Uma leve inclinação para a traseira facilita o fecho da porta.

Ajuste fino das portas Se as portas não estiverem no mesmo nível, esta discrepância pode ser solucionada da seguinte forma: A) Utilizando o pé ajustável Rode o pé ajustável de acordo com a direção da seta para subir ou descer o pé.

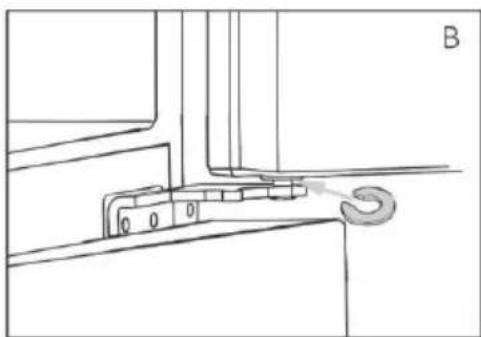

B) Utilizando espaçadores ► Abra a porta superior e levante-a. ► Prenda cuidadosamente o espaçador (incluído no saco de acessórios) no anel de plástico branco da dobradiça do meio à mão ou usando ferramentas, como alicates. Não arranque nem amolgue a porta. Aviso Quando voltar a utilizar o frigorífico, pode ocorrer um fenómeno de portas desiguais devido ao peso dos alimentos armazenados. Se for esse o caso, ajuste de acordo com os métodos acima.Instalação

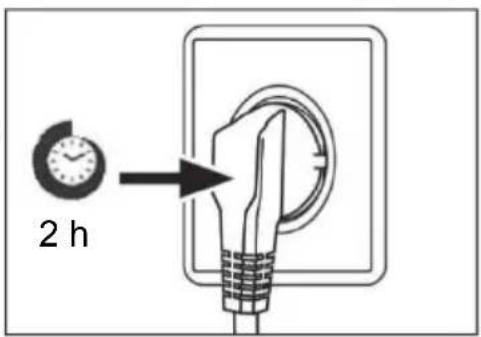

Tempo de espera O óleo de lubrificação sem manutenção está localizado na cápsula do compressor. Este óleo pode atravessar o sistema de tubulação fechada durante o transporte inclinado. Antes de ligar o aparelho à fonte de alimentação, tem de esperar 2 a 5 horas para que o óleo volte à cápsula.

Ligação elétrica Antes de cada conexão verificar se: ► a fonte de alimentação, tomada e fusíveis são adequados à placa de classificação. ► a tomada de alimentação está ligada à terra sem fichas múltiplas nem extensão. ► a ficha de alimentação e a tomada estão de acordo com as especificações. Ligue a ficha a uma tomada doméstica instalada corretamente. AVISO! Para evitar riscos, um cabo de alimentação danificado deve ser substituído pela assistência ao cliente (ver cartão de garantia). Modelos de Gelo, Água e Gelo Automático ► O seu frigorífico Gelo e Água e Gelo Automático deve ser instalado por um canalizador qualificado ou por um técnico de serviço com formação da Haier, uma vez que uma canalização incorreta pode levar a fugas de água. ► Haier Appliances não aceita responsabilidade por danos (incluindo danos causados pela água) causados por instalação defeituosa ou canalização. Aviso Remova os recipientes da porta da posição A e instalar na posição B antes da primeira utilização. ► Segure com uma mão o rebordo dianteiro dos recipientes e, com a outra mão, bata no fundo dos recipientes alternadamente, na direção da seta 1. Depois das caixas estarem fora do corpo da porta, rode para a frente e para baixo na direção da seta 2 para a retirar e instalar na posição B.

AVISO! ► Conecte apenas ao abastecimento de água potável. O filtro de água só filtra impurezas na água e torna o gelo limpo e higiénico. Não consegue esterilizar nem destruir germes ou outras substâncias nocivas. ► Uma pressão de água muito alta na mangueira pode danificar o aparelho. Instale um redutor de pressão quando a pressão da água na mangueira exceder 0,6 MPa. ► Antes da conexão, verifique se a água está limpa e transparente.

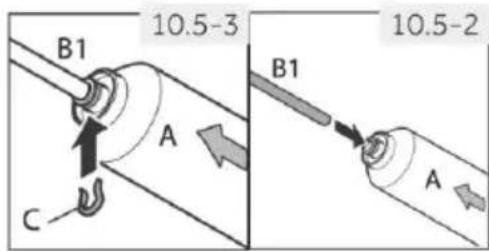

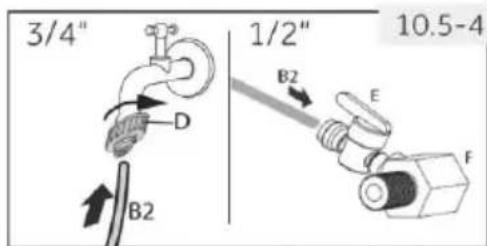

Aviso: Conexão da água ► A pressão da água fria tem de ser 0,15-0,6 MPa. ► O comprimento máximo permitido da mangueira de água é de 8 metros. Mangueiras mais longas afetarão os cubos de gelo e o conteúdo de água fria. ► A temperatura ambiente tem de ser de 0 °C no mínimo. ► Mantenha a mangueira de água longe de fontes de calor. 1. Corte o tubo em duas peças com o comprimento necessário para ligar o filtro (A) com o aparelho (B1) e a torneira de água (B2) (Fig. 10.5-1). Certifique-se de que corta à esquadria usando uma faca afiada. 2. Insira o tubo (B1) aprox. 12 mm de profundidade na montagem do filtro de água (A) (Fig. 10.5- 2). Tenha cuidado para instalar o filtro na direção correta. A seta mostra a direção do fluxo de água. 3. Fixe o tubo com um grampo de fecho (C) de acordo com a Fig. 10.5-3. 4. Repita as etapas 2 e 3 com o tubo (B2) no outro lado do filtro 5. Conecte a extremidade do tubo (B2) a um dos adaptadores "D" ou "E e F" que se adapte à rede da água (Fig. 10.5- 4). 6. Ligue a extremidade de B1 ao conjunto da válvula na parte de trás do aparelho (Fig. 10.5-5). 7. Abra a torneira de água para se certificar de que o sistema está livre e enxague o tubo.

AVISO! ► Certifique-se de que as conexões estão firmes, secas e sem fugas! ► Tenha cuidado para nunca esmagar, vincar nem torcer a mangueiraDados técnicos

Classe de eficiência energética A+++ (mais eficiente) a D (menos eficiente) A++ Consumo de energia (2) 340/340/339/339 Capacidade líquida total de todo o compartimento do frigorífico 500L/500L/489L/493L dos quais compartimento de refrigeração 26 L dos quais compartimento de armazenagem de vinhos

Capacidade líquida total do compartimento do congelador 150L/150L/146L/150L Codificação em estrela (4)

Temperatura de referência dos "outros compartimentos" (5)

Temperatura de armazenamento mais baixa do compartimento do vinho

Tempo de armazenamento durante avarias 12 h Capacidade de congelação (6) 12 Kg Capacidade de produção de gelo (Apenas para HTF-520IP7) 1 kg/24h Classificação climática (7) SN-N-ST-T Ruído aéreo emitido 39 dB(A) re 1 pW Tipo de aparelho instalação independente

Secção do refrigerador de volume (L)

Classificação em estrelas

Temperatura dos outros compartimentos > 14 °C Não aplicável Sistema Frostfree Sim Capacidade de congelação (kg/24h)

Classificação climática (7) SN-N-ST Classe de emissão de ruído e emissões de ruído aéreo (db(A) re 1pW) C(37)/C(37)/C(37)/C(37)/C(37)/ C(38)/C(38)/C(38)/C(38) Tempo de subida da temperatura (h)

Capacidade de produção de gelo (Apenas para HTF-520IP7/HCR5919EHMB/HCR5919EHMP) 1 kg/24h Tipo de aparelho instalação independente Explicações:

• Sim, existe (1) Categorias de refrigeração para uso doméstico: Categoria=Designação 1=Frigorífico com um ou mais compartimentos para alimentos frescos, 2=Frigorífico com zona de temperatura-garrafeira, frigorífico com compartimento de temperatura-garrafeira e armário para vinho, 3=Frigorífico com zona de frio e frigorífico com compartimento zero estrelas, 4=Frigorífico com compartimento de uma estrela, 5=Frigorífico com compartimento de duas estrelas, 6=Frigorífico com compartimento de três estrelas, 7=Frigorífico-Congelador, 8=Congelador, 9=Arca congeladora, 10=Frigoríficos multi-fins e outros frigoríficos (2) Com base nos resultados do teste de conformidade das normas ao longo de 24 horas. O consumo real depende da utilização e da localização do aparelho. (3) A capacidade nominal é citada como o número de garrafas normais de 0,75 l que podem ser armazenadas no aparelho de acordo com as instruções do fabricante. (4) * = compartimento -6°C ou menos: *** = compartimento de alimentos congelados -18°C ou menos: **** = compartimento do congelador de alimentos -18°C ou menos com uma capacidade mínima de congelação. (5) 'Outro compartimento», significa um compartimento, com exceção de um compartimento de armazenamento de vinhos, destinado ao armazenamento de determinados géneros alimentícios a uma temperatura superior a +14 °C. (6) A capacidade de congelação é viável para a quantidade dada de acordo com o tipo de aparelho apenas após a mudança para operação permanente e não pode ser repetida no prazo de 24 horas. Observe as instruções de operação. Classificação climática SN: Este aparelho destina-se a ser utilizado a uma temperatura ambiente compreendida entre + 10°C e +32°C Classificação climática N: Este aparelho destina-se a ser utilizado a uma temperatura ambiente compreendida entre + 16°C e +32°C Classificação climática ST: Este aparelho destina-se a ser utilizado a uma temperatura ambiente compreendida entre + 16°C e +38°C Classificação climática T: Este aparelho destina-se a ser utilizado a uma temperatura ambiente compreendida entre + 16°C e +43°C Dados técnicos adicionais Tensão/Frequência 220-240V ~/ 50Hz Corrente de entrada (A)

Líquido de refrigeração R600a Dimensões (A/L/P em mm) 1900/908/648Assistência ao cliente

Assistência ao c liente Assistência ao Cliente Recomendamos o nosso Serviço de Assistência ao Cliente da Haier e a utilização de peças de reposição originais. Se tiver algum problema com o seu aparelho, consulte primeiro a secção RESOLUÇÃO DE PROBLEMAS. Se não conseguir encontrar uma solução nesta secção, entre em contacto ► com o seu revendedor local ou ► o nosso Serviço de Assistência Europeu (veja números de telefone listados abaixo) ou ► a área de Serviço e Suporte em www.haier.com onde pode ativar a reclamação de serviço e também encontrar FAQs. Para contactar a nossa Assistência, certifique-se de que tem os seguintes dados disponíveis. As informações encontram-se na placa de classificação. Modelo

Verifique também o cartão de garantia fornecido com o produto em caso de garantia. Centro de Assistência Europeu País* Número de telefone Custos Haier Italy (IT)

*Duração da garantia do aparelho de refrigeração: A garantia mínima é: 2 anos para os países da UE, 3 anos para a Turquia, 1 ano para o Reino Unido, 1 ano para a Rússia, 3 anos para a Suécia, 2 anos para a Sérvia, 5 anos para a Noruega, 1 ano para Marrocos, 6 meses para a Argélia, Tunísia nenhuma garantia legal necessária. *O período de peças sobressalentes para a reparação do aparelho: Termostatos, sensores de temperatura, placas de circuitos impressos e fontes de luz estão disponíveis durante um período mínimo de sete anos após a colocação da última unidade do modelo no mercado. Puxadores da porta, dobradiças da porta, bandejas e cestos durante um período mínimo de sete anos e juntas da porta durante um período mínimo de 10 anos, depois de colocada a última unidade do modelo no mercado. Para mais informações sobre o produto, consulte https://eprel.ec.europa.eu/ ou digitalize o código QR na etiqueta energética fornecida com o aparelho.Assistência ao cliente
