KASUTUSJUHEND HTF520IP7 HAIER

Aitäh, et ostsite Haieri toote. Enne seadme kasutuselevõttu lugege see juhend hoolikalt läbi. Juhend sisaldab olulist teavet, mis aitab tagada seadme optimaalset funktsioonivõimet ning selle paigaldamise, kasutamise ja hoolduse ohutust ja nõuetekohasust. Hoidke kasutusjuhendit käepärases kohas, et saaksite seda seadme ohutut ja nõuetekohast kasutamist puudutavate suuniste kontrollimiseks vaadata. Kui peaksite seadme maha müüma, selle ära andma või kolimise korral endisesse elukohta jätma, andke uuele omanikule kindlasti ka kasutusjuhend, et ta saaks seadme ja ohutusalaste hoiatustega tutvuda.

Üldine teave ja nõuanded

Andke keskkonna ja inimeste tervise kaitsmisel oma panus. Pange pakendi komponendid ringlussevõtuks ette nähtud konteineritesse. Järgige elektri- ja elektroonikaseadmete romude ringlussevõtule kohalduvaid nõudeid. Osutatud sümboliga tähistatud seadmeid ei tohi olmejäätmete hulka visata. Viige toode piirkondlikku ringlussevõtujaama või võtke ühendust kohaliku omavalitsuse asjaomase allüksusega.

HOIATUS! Vigastuste või lämbumise oht! Kõrvaldamisel tuleb järgida külmutusagensitele ja jahutusgaasidele kohalduvaid spetsiifilisi nõudeid. Enne nõuetekohast kõrvaldamist veenduge, et külmutusagensi kontuuri torustik ei ole kahjustunud. Ühendage seade vooluvõrgust lahti. Lahutage toitekaabel ja kõrvaldage see. Eemaldage alused, sahtlid, uksesulgur ja tihendid, et vältida laste ning lemmikloomade seadmesse kinnijäämist. Vanadel seadmetel on mõningane jääkväärtus. Keskkonnahoidlik kõrvaldamisviis aitab tagada väärtusliku toormaterjali ringlussevõttu ja taaskasutamist. Isolatsioonivahu laiendajana kasutatakse tsüklopentaani, tuleohtlikku ainet, mis ei ole osoonile kahjulik. Seadme nõuetekohane kõrvaldamine aitab vältida potentsiaalset kahju keskkonnale ja inimeste tervisele, mis võiks kaasneda seadme nõuetele mittevastava utiliseerimisega. Seadme ringlussevõttu puudutava üksikasjalikuma teabe saamiseks võtke ühendust kohaliku omavalitsusega, jäätmejaamaga või kauplusega, kust toote ostsite, ning laske seade utiliseerida spetsialistidel.Sisukord

Märkus Loendis on toodud ainult peamised tarvikud. Muud sarnased tarvikud on ülimuslikud.Ohutusteave

Ohutusteave Enne seadme esmakordset sisselülitamist tutvuge alljärgnevate ohutusalaste nõuannetega.

HOIATUS! Enne esimest kasutamist tehke järgmist. Kontrollige toodet transpordikahjustuste suhtes. Eemaldage kõik pakendi komponendid ja hoidke neid lastele kättesaamatus kohas. Enne seadme paigaldamist oodake vähemalt kaks tundi, et külmutusagensi kontuur oleks seadme sisselülitamiseks valmis. Seadet peab teisaldama vähemalt kaks inimest, sest see on raske. Paigaldamine Seade tuleb paigutada korraliku ventilatsiooniga kohta. Seadme kohale ja külgedele peab jääma vähemalt 10 cm vaba ruumi. Seadet ei tohi paigutada niiskesse kohta ega nii, et sellele võiksid sattuda veepritsmed. Kasutage veepritsmete ja plekkide eemaldamiseks ning seadme kuivatamiseks puhast pehmet riidelappi. Ärge paigutage seadet otsese päikesevalguse kätte ega soojusallikate (näiteks ahju või kütteseadme) lähedusse. Seade tuleb paigaldada ja nivelleerida kohas, mis on seadme mõõtmetele vastav ning seadme kasutamiseks sobiv. Jälgige, et seadme või integreeritud konstruktsiooni ventilatsiooniavad ei oleks blokeeritud. Veenduge, et andmesildil välja toodud elektrilised parameetrid on toiteallikaga vastavuses. Lahknevuste korral võtke ühendust elektrikuga. Seadme toiteallikas peab vastama järgmistele parameetritele: 220– 240 VAC / 50 Hz. Pinge anomaalse kõikumisega võib kaasneda seadme mittekäivitumine, temperatuuriregulaatori või kompressori kahjustumine või seadme käitamisaegne tavatu müra. Sellisel juhul tuleb paigaldada automaatregulaator. Ärge kasutage mitme pistikuga adaptereid ega pikendusjuhtmeid. Jälgige, et seadme taha ei jääks portatiivseid mitmikpistikupesasid ega teisaldatavaid toiteallikaid. Jälgige, et toitekaabel ei saaks külmkappi takerduda. Ärge astuge toitekaablile.Ohutusteave

HOIATUS! Toitevarustuse tagamiseks tuleb kasutada eraldiseisvat maandatud pistikupesa, mis on hõlpsalt ligipääsetav. Seade peab olema maandatud. Ainult Ühendkuningriigis: seadme toitekaablil on kolmejuhtmeline (maandusega) pistik, mis on ette nähtud ühendamiseks standardse kolmejuhtmelise (maandusega) pistikupesaga. Kolmandat kontakti (maandust) ei tohi ära lõigata ega demonteerida. Pistik peab pärast seadme paigaldamist ligipääsetav olema. Jälgige, et külmutusagensi kontuur ei saaks kahjustada. Igapäevane kasutus Lapsed alates 8. eluaastast ning piiratud füüsiliste, sensoorsete või vaimsete võimetega või väheste kogemuste ja teadmistega isikud võivad seadet kasutada üksnes järelevalvel või kui neid on juhendatud seadme ohutu kasutamise osas ning nad mõistavad seadme kasutamisega seotud ohte. 3–8-aastased lapsed võivad seadmetesse sööke-jooke panna ja neid sealt võtta, kuid neil ei ole lubatud külmutusseadmeid puhastada ega paigaldada. Hoidke alla 3-aastased lapsed seadmest eemal, välja arvatud juhul, kui neid pidevalt jälgitakse. Lapsed ei tohi seadmega mängida. Kui seadme läheduses lekib jahutusgaasi või muud kergesti süttivat gaasi, lülitage lekkiva gaasi klapp välja, avage uksed ja aknad ning ärge lahutage külmkapi ega ühegi muu seadme toitekaablit. Seade on mõeldud kasutamiseks ümbritseva õhu temperatuuri vahemikus 10–38 °C. Seade ei pruugi nõuetekohaselt töötada, kui see on pikemat aega temperatuuril, mis on osutatud vahemikust kõrgem või madalam. Ärge asetage külmkapile ebastabiilseid esemeid (näiteks raskeid esemeid või veega täidetud anumaid), et vältida eseme kukkumisega kaasnevaid kehavigastusi või veega kokkupuutest tingitud elektrilööki. Ärge tõmmake ukseriiulitest. Uks võib viltu vajuda, pudeliriiul võib eemalduda või seade võib ümber kukkuda. Kasutage uste avamiseks ja sulgemiseks käepidemeid. Uste vahekaugus on väike ning uste ja külmiku kambrite vaheline pilu kitsas. Sõrmede pitsumise vältimiseks ärge pange käsi mainitud kohtadesse. Külmkapi uksi võib avada ja sulgeda vaid siis, kui ukse liikumistrajektooril ei ole lapsi.Ohutusteave

HOIATUS! Ärge hoidke ega kasutage seadmes ega selle läheduses kergsüttivaid, plahvatusohtlikke või söövitavaid aineid. Ärge hoidke seadmes ravimeid, baktereid ega keemilisi aineid. Seade on mõeldud kasutamiseks kodukeskkonnas. Selles ei ole soovitatav hoida aineid, mille säilitamisele kohalduvad ranged temperatuurinõuded. Ärge hoidke sügavkülmikus gaseeritud karastusjooke, karboniseeritud nõrgalt alkohoolseid jooke ega vedelikega täidetud klaaspudeleid või plekkpurke, sest need lõhkevad külmudes (erandiks on kange alkohol). Kui sügavkülmik on mingil põhjusel soojenenud, kontrollige selles olnud toidu seisundit. Ärge seadistage külmiku kambri temperatuuri tarbetult madalaks. Kõrgete sätete korral võib esineda miinustemperatuure. Tähelepanu! Pudelid võivad lõhkeda. Ärge puudutage külmutatud toiduaineid märgade kätega (kasutage kindaid). Pulgajäätist ei tohiks süüa kohe pärast selle sügavkülmikust välja võtmist. Kohaldub kinnikülmumise, külmakahjustuste ja külmavillide oht. ESMAABI: pange kinnikülmunud esemega piirkond kohe jooksva külma vee alla. Ärge tõmmake kinnikülmunud eset jõuga lahti. Ärge puudutage töötava sügavkülmiku kambri sisepinda, sest käed võivad kambri sisepinna külge jääda. Eriti suur on oht siis, kui käed on märjad. Voolukatkestuse korral või enne puhastamist lahutage seade vooluvõrgust. Enne seadme taaskäivitamist oodake vähemalt 7 minutit, kuna sagedane käivitamine võib kompressorit kahjustada. Ärge kasutage külmkapi toiduainete hoiualades elektriseadmeid, kui nende tüüp ei ole vastavuses tootjapoolsete soovitustega. Hooldus/puhastamine Kui külmkapi puhastus- ja hooldustoiminguid teevad lapsed, tuleb neid kindlasti jälgida. Enne korralist hooldust lahutage seade vooluvõrgust. Enne seadme taaskäivitamist oodake vähemalt 7 minutit, kuna sagedane käivitamine võib kompressorit kahjustada.Ohutusteave

HOIATUS! Seadme vooluvõrgust lahutamisel hoidke pistikust, mitte kaablist. Seadme puhastamisel ei tohi kasutada abrasiivset harja, traatkäsna, pesuvahendi pulbrit, bensiini, amüülatsetaati, atsetooni, sarnaseid orgaanilisi lahuseid ega happelisi või leeliselisi lahuseid. Kahjustuste vältimiseks kasutage spetsiaalset külmkapi puhastusvahendit. Ärge kraapige härmatist ja jääd teravate esemetega. Plastosade kahjustuste vältimiseks ärge kasutage pihusteid või elektrilisi soojendusseadmeid, näiteks kuumutit, fööni, aurupuhastit ega muid soojusallikaid. Ärge kasutage sulamisprotsessi kiirendamiseks mehaanilisi vahendeid ega seadmeid, kui tootja ei ole neid selleks otstarbeks soovitanud. Kui toitekaabel on kahjustunud, peab ohtude minimeerimiseks selle välja vahetama tootja, tootja volitatud hooldustehnik või sarnase kvalifikatsiooniga spetsialist. Ärge proovige seadet ise parandada, lahti võtta ega modifitseerida. Remondi korral võtke palun ühendust meie klienditeenindusega. Eemaldage seadme tagaküljelt tolm vähemalt kord aastas, et vältida tuleohtu ja energiatarbimise suurenemist. Ärge pihustage ega loputage seadet puhastamise ajal. Ärge kasutage seadme puhastamiseks veepihustit ega auru. Ärge puhastage külmi klaasriiuleid kuuma veega. Järsk temperatuurimuutus võib põhjustada klaasi purunemise.Ohutusteave

Külmutusagensit puudutav teave

HOIATUS! Seadmes on tuleohtlik külmutusagens isobutaan (R600a). Veenduge, et külmutusagensi kontuur ei oleks transpordi või paigaldamise ajal kahjustunud. Lekkiv külmutusagens võib põhjustada silmavigastusi või süttida. Kahjustuste korral veenduge, et läheduses ei oleks lahtise tule allikaid, ventileerige ruum põhjalikult ning ärge ühendage ega lahutage külmkapi ega ühegi muu seadme toitekaablit. Teavitage juhtunust klienditeenindust. Kui külmutusagens peaks sattuma silmadesse, loputage silmi viivitamatult voolava vee all ja võtke kohe ühendust silmaarstiga.Kasutusotstarve

Kasutusotstarve Kasutusotstarve Seade on mõeldud toiduainete jahutamiseks ja külmutamiseks. Külmik-sügavkülmik on ette nähtud kasutamiseks kodumajapidamises ja sarnastes kasutuskeskkondades, näiteks kaupluste, kontorite ja tööruumide kööginurkades, talumajapidamistes, hotelli- ja motellitubades ning majutusasutustes, külalistemajades ja toitlustusettevõtetes. See ei ole mõeldud kaubanduslikuks ega tööstuslikuks kasutuseks. Seadme muutmine või modifitseerimine ei ole lubatud. Kavandatust erinev kasutamine võib endas ohte kätkeda ja garantii tühistada. Standardid ja direktiivid Seade vastab kõigi kohaldatavate Euroopa Ühenduse direktiivide ja asjaomaste ühtlustatud standardite ja Ühendkuningriigi standardite nõuetele, mille alusel omistatakse tootele CE- ja UKCA-vastavusmärgised.

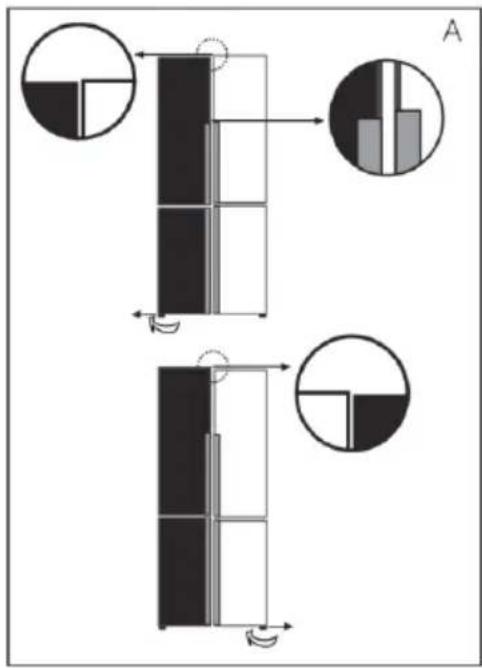

Ukse sulgemisel peab vasakul uksel olev vertikaalne ukseliist sissepoole suunatud olema (1).

Kui proovite vasakut ust sulgeda ja vertikaalne ukseliist pole nõuetekohaselt suunatud (2), on vajalik selle ette nähtud asendisse painutamine, et ukseliist ei läheks kinnitusvõlli või parema ukse vastu. Selle juhise eiramisega võiks kaasneda ukseliistu kahjustumine või leke. Karkassi on integreeritud küttejuhe. Seadme pinna temperatuur võib veidi tõusta – see on normaalne ja ei mõjuta seadme talitlust.Toote ülevaade

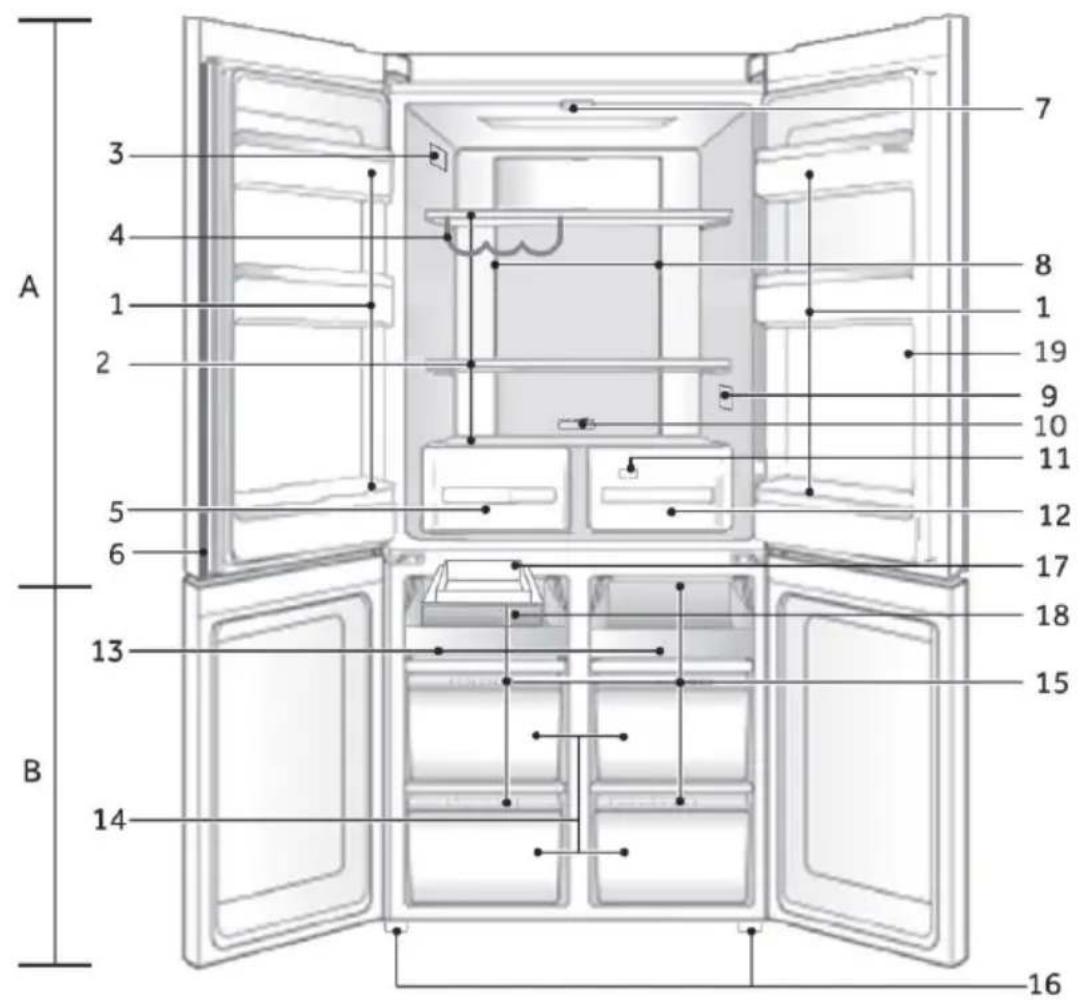

Toote ülevaade Märkus Tehniliste muudatuste ja mudelite varieeruvuse tõttu võivad mõned juhendis sisalduvad illustratsioonid konkreetsest mudelist erineda.

A: külmiku kamber B: sügavkülmiku kamber

Reguleeritavad jalad

Nõuetele vastava temperatuuri indikaator (mudelist olenev komponent)

Sügavkülmiku selektor

Auto Set režiimi ja puhkusefunktsiooni Holiday valija (HTF-540DGG7/HTF-540DP7/HCR5919FOPG/ HCR5919ENMB/HCR5919ENMP) Auto Set režiimi ja filtri lähtestamise funktsiooni valija (HTF-520WP7) Jäämasina režiim ja filtri lähtestamise funktsiooni valija (HTF-520IP7/HCR5919EHMB/HCR5919EHMP)

Automaatseadistusrežiim Auto Set

Kiirjahutusfunktsioon Super-Cool

Kiirkülmutusfunktsioon Super-Freeze

Paneelilukk Enne esimest kasutamist tehke järgmist. Eemaldage kõik pakendi komponendid, hoidke neid lastele kättesaamatus kohas ja kõrvaldage need keskkonnasäästlikult. Puhastage enne toiduainete külmkappi panemist seda seest ja väljast vee ning õrnatoimelise puhastusvahendiga. Pärast nivelleerimist ja puhastamist oodake vähemalt 2–5 tundi, enne kui ühendate seadme vooluvõrku. Vaadake osa „PAIGALDAMINE“. Enne toiduainete külmkappi panemist eeljahutage kambreid kõrgetel sätetel. Funktsioon Power-Freeze aitab sügavkülmiku kambrit kiiresti jahutada. Külmiku temperatuuri sätteks määratakse automaatselt 4 °C ja sügavkülmiku temperatuuriks –18 °C. Need on soovituslikud sätted. Soovi korral saate temperatuure käsitsi muuta. Vaadake osa „TEMPERATUURI KOHANDAMINE“.Kasutamine

Kasutamine Enne esmakordset jää ja vee või automaatse jää funktsiooni kasutamist Enne esmakordset kasutamist tuleb vesi läbi filtri lasta, et eemaldada veepaaki ja filtrisüsteemi sattunud mustus või õhk. Jää ja vee jaoks 4L vee väljastamiseks vajutage veedosaatori padjale. Enne uut valamist oodake neli minutit. Laske välja 4L vett ja seejärel oodake veel 4 minutit - koos veega võib väljuda süsinikujääke. See ei ole loputuse ajal kahjulik ja on normaalne. Laske välja veel 4 L vett. - See hoiab ära liigse vee tilkumise dosaatorist. Paar päeva pärast paigaldamist võib dosaatorist tulla mõni tilk vett. See eemaldab dosaatorisse jäänud õhu. Enne kasutamist veenduge, et külmik on saanud vähemalt kaks tundi jahtuda. Automaatse jää mudelile 1 Jäämasina funktsiooni sisselülitamiseks vajutage juhtpaneeli nuppu C. 2 Visake esimene mahutitäis jääd ära. Puhastage jääkast veega ja paigaldage see tagasi. Teie jäämasin on nüüd kasutamiseks valmis. 3 Korrake 2. sammu, et eemaldada jääaluselt tootmise ja transportimise ajal kogunenud tolm. 4 Eemaldage vesi, kuivatage mahuti ja pange õigesti oma kohale tagasi. 5 Kui jäämasin on sisse lülitatud, võib esimene nõutäis jääd olla teist tooni. See ei ole loputuse ajal kahjulik ja on normaalne. Visake esimene mahutitäis jääd ära. Teie jäämasin on nüüd kasutamiseks valmis.

Märkus Teie veefiltri jõudlus suureneb koos kasutamisega, saavutades optimaalse jõudluse pärast kahte kuni kolme täis jääkasti.Kasutamine

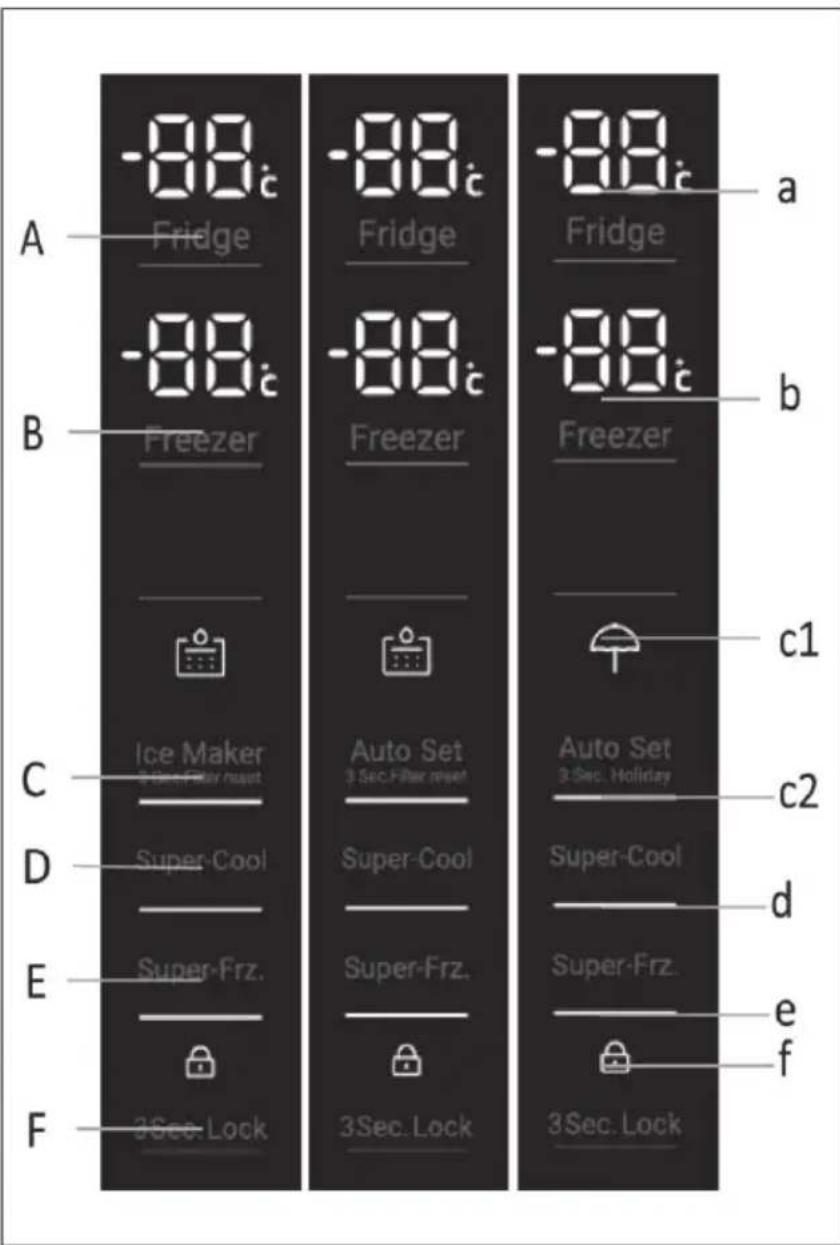

Andurnupud Juhtpaneelil on andurnupud, mis reageerivad juba kergel sõrmepuudutusel. Külmkapi sisse-/väljalülitamine Seade lülitub vooluvõrku ühendamisel automaatselt sisse. Seadme esmakordsel sisselülitamisel kuvatakse külmiku ja sügavkülmiku tegelikke temperatuure. Näidik vilgub. Pärast uste sulgemist lülitub näidik 30 sekundi möödudes välja. Paneelilukk võib aktiveeritud olla.

Märkus Temperatuurid on eelseadistatud soovituslikele sätetele 5 °C (külmikus) ja –18 °C (sügavkülmikus). Tavapärastes keskkonnatingimustes ei ole temperatuuri ümberseadistamine vajalik. Kui seade on olnud vooluvõrgust lahutatud, võib pärast külmkapi sisselülitamist ette nähtud temperatuuride saavutamiseks kuni 12 tundi kuluda. Tühjendage külmkapp enne selle väljalülitamist. Seadme väljalülitamiseks lahutage toitekaabel pistikupesast.

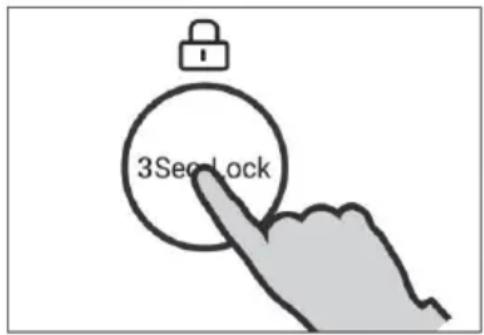

Märkus Juhtpaneel lukustatakse automaatselt, kui uksed on suletud ja 30 sekundi jooksul ei vajutata ühtegi nuppu. Mis tahes sätete muutmiseks tuleb juhtpaneel lahti lukustada. Vajutage kõigi juhtpaneeli elementide lukustamiseks kolm sekundit nuppu F. Kostab helisignaal ja kuvatakse asjaomane indikaator f; juhtpaneeli valgustus lülitub välja. Kui paneelilukk on aktiveeritud, hakkab ikoon mõne nupu vajutamisel vilkuma. Sätete ühtegi muudatust ei rakendata. Juhtpaneeli lahti lukustamiseks vajutage uuesti nuppu. Ooterežiim Näidik lülitub mõne nupu vajutamisest 30 sekundi möödudes automaatselt välja. Näidik lukustub automaatselt. Näidik valgustub automaatselt mõne nupu vajutamisel või ukse avamisel (näidik ei valgustu helisignaalide korral).Kasutamine

Sätete määramine Seadme sätete konfigureerimiseks on kaks alljärgnevat võimalust.

1) Automaatseadistusrežiim Auto Set

Automaatseadistusrežiimis Auto Set reguleerib seade temperatuuri sätteid ümbritseva õhu temperatuurist ja seadmesisestest temperatuurimuutustest lähtuvalt automaatselt. Kui teil ei ole seadme kasutamisel erinõudeid, on soovitatav kasutada režiimi Auto Set, mida käsitletakse lähemalt hiljem.

2) Käsitsi reguleerimise režiim:

Kui soovite seadme temperatuuri konkreetsete toiduainete säilitamiseks käsitsi kohandada, saate temperatuuri seadistada temperatuuri reguleerimise nupuga (vaadake osa „TEMPERATUURI KOHANDAMINE“). Avatud ukse helisignaal Kui külmkapi uks on olnud kauem kui ühe minuti lahti, kostab avatud ukse helisignaal. Sulgege helisignaali vaigistamiseks uks või puudutage juhtpaneeli. Kui uks on olnud avatud kauem kui seitse minutit, lülituvad kambri tuli ja juhtpaneeli valgustus automaatselt välja. Temperatuuri kohandamine Külmkapi sisetemperatuuri mõjutavad alljärgnevad tegurid. Ümbritseva õhu temperatuur Ukse avamise sagedus Külmkapis olevate toiduainete kogus Seadme paigalduskoht

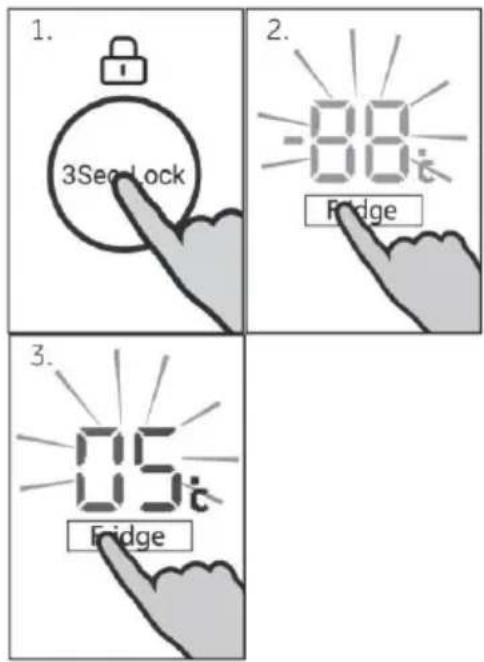

Külmiku temperatuuri reguleerimine

1. Kui juhtpaneel on lukustatud, vajutage selle

2. Külmiku kambri valimiseks vajutage nuppu A

(selektorit „Fridge“). Kostab helisignaal. Kuvatakse külmiku kambri tegelik temperatuur.

3. Vajutage külmiku temperatuuri seadistamiseks

nuppu A. Igal nupuvajutusel kostab helisignaal. Temperatuuri langetatakse 1 °C sammuga vahemikus 9 °C (maksimumtemperatuur) kuni 1 °C (miinimumtemperatuur). Edasi vajutamisel lülitub temperatuus tagasi 9°C-le. Külmiku optimaalne temperatuur on 4 °C. Madalamad temperatuurid suurendavad seadme energiatarvet. Kui te ei vajuta viie sekundi jooksul ühtegi nuppu, kinnitatakse säte automaatselt.Kasutamine

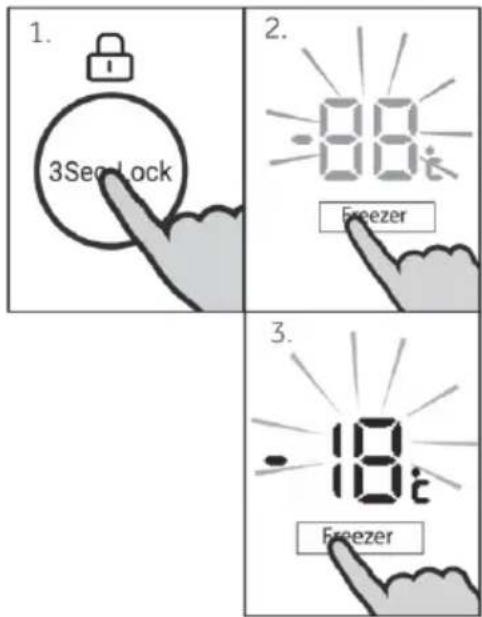

Sügavkülmiku temperatuuri reguleerimine

4. Kui juhtpaneel on lukustatud, vajutage selle

5. Sügavkülmiku kambri valimiseks vajutage nuppu B

(selektorit „Freezer“). Kostab helisignaal. Kuvatakse sügavkülmiku kambri tegelik temperatuur.

6. Vajutage sügavkülmiku temperatuuri seadistami-

seks nuppu B. Igal nupuvajutusel kostab helisignaal. Temperatuuri langetatakse 1 °C sammuga vahemikus -14 °C (maksimumtemperatuur) kuni -24 °C (miinimumtemperatuur). Edasi vajutamisel lülitub temperatuus tagasi -14°C-le. Sügavkülmiku optimaalne temperatuur on –18 °C. Madalamad temperatuurid suurendavad seadme energiatarvet. Kui te ei vajuta viie sekundi jooksul ühtegi nuppu, kinnitatakse säte automaatselt.

Märkus Kambri temperatuuri ei saa kohandada, kui näidik on lukustatud või aktiveeritud on mõni muu funktsioon (Power-Freeze, Super-Cool, Holiday või Auto Set režiim). Kui proovite sätet muuta, hakkab vastav indikaator vilkuma ja kostab helisignaal.

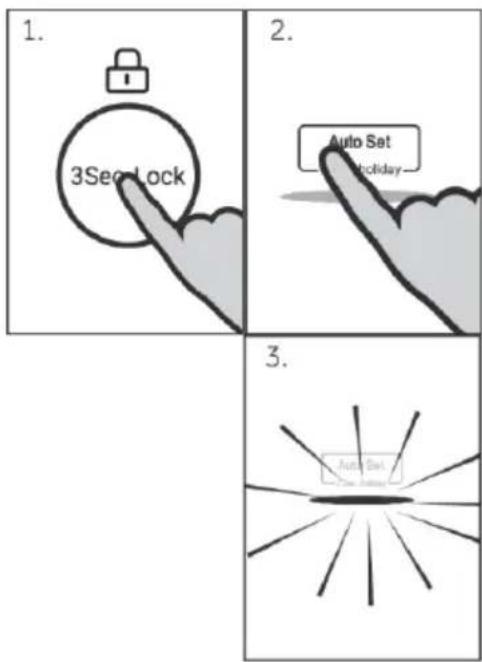

Automaatseadistusrežiim Auto Set Automaatseadistusrežiimis Auto Set reguleerib seade temperatuuri sätteid ümbritseva õhu temperatuurist ja seadmesisestest temperatuurimuutustest lähtuvalt automaatselt. See režiim ei eelda kasutajapoolset sätete muutmist.

1. Kui juhtpaneel on lukustatud, vajutage selle

3. Valgustub indikaator c2 ja režiim aktiveeritakse.

Režiimi välja lülitamiseks korrake ülaltoodud toiminguid või valige mõni muu funktsioon.Kasutamine

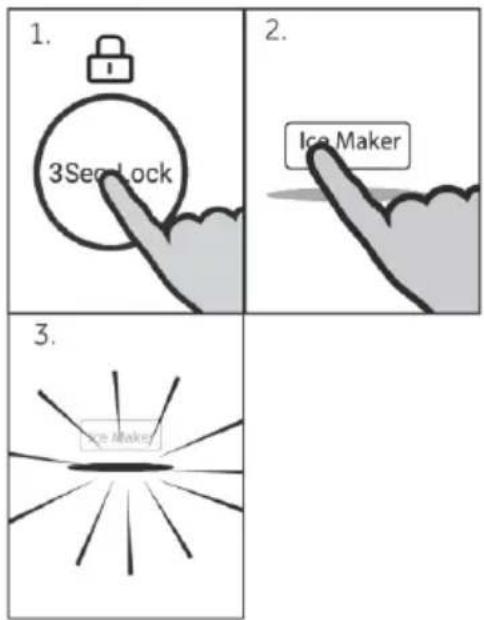

Jäämasina režiim Jäämasina režiimis käivitab külmik automaatse jää tegemise funktsiooni. Kui jääkast on jääd täis, peatub jää tegemise protsess.

1. Veenduge, et seadme töö ei ole lukustatud.

2. Vajutage C (Jäämasina) ja kostub helisignaal.

3. Indikaator c2 süttib ja käivitab automaatse

jäätegemise funktsiooni. Jäätegemise funktsiooni väljalülitamiseks vajutage lukustamata olukorras ka C (Jäämasina). Jäämasina režiimi ja Super-Cool/Super-Freeze režiimi saab samaaegselt sisse lülitada.

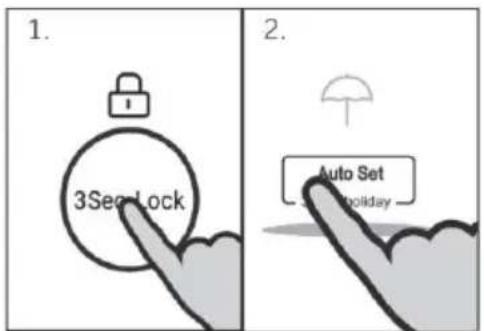

Energiasäästufunktsioon Holiday See funktsioon seadistab külmkapi temperatuuri püsisättele 17 °C. Seeläbi võib tühja külmkapi uks pikemal ajaperioodil (näiteks teie puhkuseaegsel eemalviibimisel) suletud olla, ilma et selle sisemuses tekiks ebameeldiv lõhn või hallitus. Saate sügavkülmiku kambri temperatuuri oma soovi kohaselt seadistada.

1. Kui juhtpaneel on lukustatud, vajutage selle

3. Valgustub indikaator c1 ja funktsioon aktiveeritakse.

Režiimi välja lülitamiseks korrake ülaltoodud toiminguid või valige mõni muu funktsioon.

HOIATUS! Energiasäästufunktsiooni Holiday kasutamisel ei tohi külmiku kambris toiduaineid olla. Temperatuur +17 °C on toiduainete säilitamiseks liiga kõrge.Kasutamine

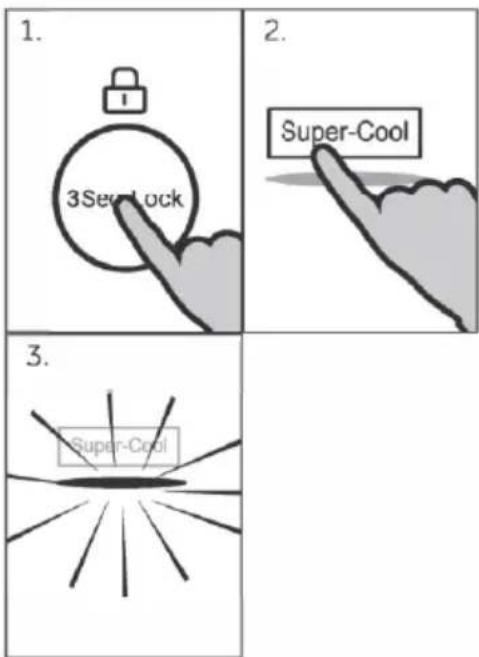

Kiirjahutusfunktsioon Super-Cool Paljude toiduainete külmikusse panemisel (näiteks pärast suuremat poeskäiku) on soovitatav lülitada sisse kiirjahutusfunktsioon Super-Cool. Kiirjahutusfunkt- sioon Power-Cool kiirendab uute toiduainete jahutamist ja kaitseb külmikus juba olevaid toiduaineid liigse soojenemise eest. Tehases seadistatud temperatuurisäte on 0 °C kuni +1 °C.

1. Kui juhtpaneel on lukustatud, vajutage selle

3. Valgustub indikaator d ja funktsioon aktiveeritakse.

Režiimi välja lülitamiseks korrake ülaltoodud toiminguid või valige mõni muu funktsioon.

Märkus! Automaatne väljalülitamine See funktsioon inaktiveeritakse automaatselt kuue tunni möödudes.

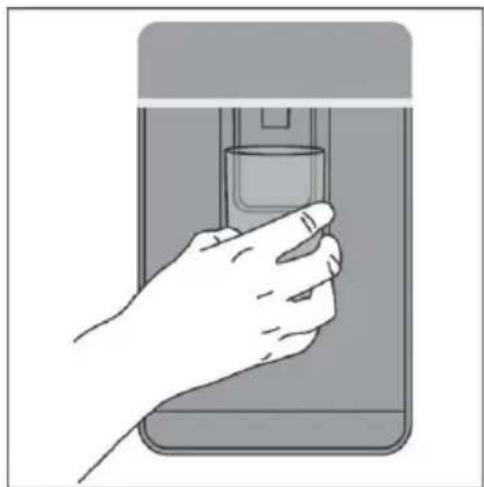

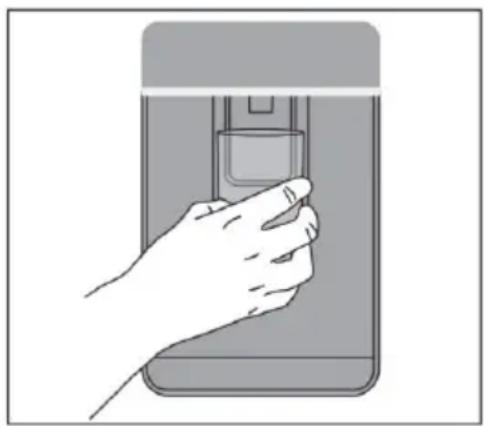

Veedosaatori kasutamine (Ainult veedosaatoriga mudelid) Enne veedosaatori esmakordset kasutamist veen- duge, et olete järginud jaotises "Enne jää ja vee või automaatse jää funktsiooni kasutamist" toodud juhiseid. Vee laskmine Veedosaator on mõeldud ühe käega kasutamiseks. Vee väljastamiseks suruge dosaatori laba ettevaatlikult klaasi või mahutiga. Veevoolu peatamiseks tõmmake klaas või konteiner lihtsalt jaoturi padjast eemale. Tugev surve vastu laba ei suurenda voolu ega anna rohkem vett.

HOIATUS! Kahjustuste ja kehavigastuste vältimiseks ärge pange käsi, sõrmi ega esemeid dosaatori avasse Jäämasina kasutamine (ainult jää ja vee ja automaatse jää mudelid) Jää sees/väljas Teie jäämasin on konstrueeritud nii, et see väljastab jääd automaatselt allpool olevasse jäämahutisse, kuni see tuvastab, et mahuti on täis. Mida rohkem jääd kasutate, seda rohkem see seda juurde valmistab. Esmakordne kasutamine Jäämasin lülitub välja, kui lülitate külmiku pärast paigaldamist esimest korda sisse. Ikooni "Ice On/Off" (Jää sees/väljas) kohal olev tuli kustub.Kasutamine

1. Jäämasina funktsiooni sisselülitamiseks vajutage juhtpaneeli nuppu C.

2. Visake esimene mahutitäis jääd ära. Puhastage jääkast veega ja paigaldage see tagasi.

Teie jäämasin on nüüd kasutamiseks valmis.

3. Korrake 2. sammu, et eemaldada jääaluselt tootmise ja transportimise ajal kogunenud tolm.

4. Eemaldage vesi, kuivatage mahuti ja pange õigesti oma kohale tagasi.

5. Kui jäämasin on sisse lülitatud, võib esimene nõutäis jääd olla teist tooni. See ei ole

loputuse ajal kahjulik ja on normaalne. Visake esimene mahutitäis jääd ära. Teie jäämasin on nüüd kasutamiseks valmis. Tehke ülaltoodud toimingud pärast puhkust või kui te ei ole jääd pikemat aega kasutanud.

Märkus Teie veefiltri jõudlus suureneb koos kasutamisega, saavutades optimaalse jõudluse pärast kahte kuni kolme täis jääkasti. Lülitage jäämasin välja, kui: mitu tundi ei ole veevarustust eemaldate pikemaks ajaks jäämahuti lähete puhkusele. Teave jäämasina kohta Teie automaatjäämasin toodab iga 2 tunni järel umbes kaheksa kuubikut jääd, sõltuvalt sügavkülmiku temperatuurist ja ukse avamise arvust. Jääkuubiku alus täitub veega. Kui kuubikud on külmunud, väljutatakse need jääaluselt jäämahutisse. Jää tegemine jätkub, kuni hoiunõu on täis. Kui hakkate hoiul olevat jääd kasutama, hakkab seade seda juurde tootma. Teie jää ja vee tootega on kaasas väiksem jäänõu suurema sügavkülmiku kasti sees. Jäähoidla külge on kinnitatud jääkulp. See tagab hügieenilise juurdepääsu jääle. Kui on vaja suurt kogust jääd, eemaldage jäähoidik ja laske jääl suuremasse kasti kukkuda. Kui jääd ei kasutata sageli, muutuvad vanad kuubikud häguseks, maitsevad seisnult, kahanevad ja võivad kokku kleepuda. Tühjendage jäämahutit regulaarselt ja peske seda leiges vees. Kuivatage põhjalikult ja pange tagasi õigesse asendisse.

HOIATUS! Vältige kokkupuudet jäämasina väljutusmehhanismi liikuvate osadega ja ärge asetage oma sõrmi külmkapi töötamise ajal automaatsele jäävalmistusmehhanismile. Ärge kasutage jääkuubikuid, mis võivad olla muutunud värvusega, tavaliselt rohelise- sinise värvusega. Kui märkate sellist värvimuutust, visake jääkuubikud ära ja võtke ühendust Haieri koolitatud ja toetatud hooldustehnikuga. Veenduge, et jäämasin on ühendatud ainult filtri ja joogiveega. Jäämasina veeühenduse paigaldamise peab lõpule viima Haieri koolitatud ja toetatud hooldustehnik või kvalifitseeritud torulukksepp.Kasutamine

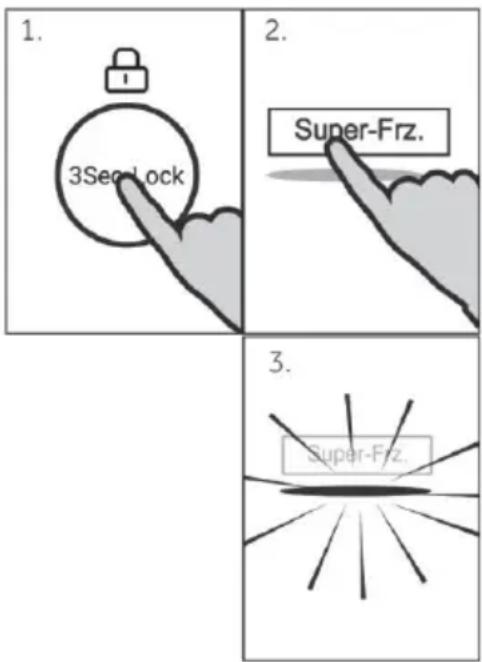

Kiirkülmutusfunktsioon Super-Freeze Värsked toiduained tuleks külmutada võimalikult kiiresti. See aitab säilitada nende toiteväärtust, välimust ja maitset. Kiirkülmutusfunktsioon Super- Freeze kiirendab uute toiduainete külmutamist ja kaitseb sügavkülmikus juba olevaid toiduaineid liigse soojenemise eest. Kui vajalik on suures koguses toiduainete külmutamine, on 24 tundi enne seda soovitatav lülitada sisse kiirkülmutusfunktsioon Super-Freeze. Funktsiooni aktiveerimisel määratakse temperatuuri sätteks –24 °C.

1. Kui juhtpaneel on lukustatud, vajutage selle

3. Valgustub indikaator e ja funktsioon aktiveeritakse.

Režiimi välja lülitamiseks korrake ülaltoodud toiminguid või valige mõni muu funktsioon.

Märkus! Automaatne väljalülitamine Kiirkülmutusfunktsioon Super-Freeze inaktiveeritakse automaatselt 50 tunni möödudes. Ennistatakse eelnevalt seadistatud temperatuuri säte.

HOIATUS! Tühjendage külmkapp enne selle väljalülitamist. Külmiku kambri väljalülitusfunktsiooni kasutamisel hoidke ebameeldiva lõhna või hallituse tekke vältimiseks külmiku kambri ust lahti.Kasutamine

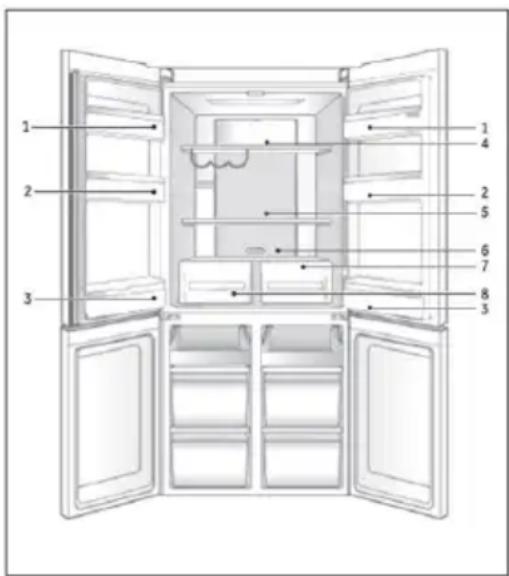

Nõuanded värske toidu säilitamiseks Toiduainete külmiku kambris säilitamine Jälgige, et külmiku temperatuur oleks 4 °C või sellest madalam. Soe toit tuleb enne külmkappi panemist toatemperatuurile jahutada. Teatavad külmkapis hoitavad toiduained tuleks enne külmikusse panemist pesta ja kuivatada. Säilitatav toit peab lõhnade levimise või maitse muutumise vältimiseks hermeetiliselt pakendatud olema. Ärge säilitage liiga suures koguses toitu. Jätke toiduainete vahele ruumi, et külm õhk saaks nende ümber liikuda – see tagab tõhusama ja ühtlasema jahutuse. Igapäevaselt tarbitavaid toiduaineid tuleks hoida riiuli eesmises servas. Paigutage toiduained õhuvoolu tagamiseks siseseintest veidi kaugemale. Ärge hoidke toiduaineid külmiku tagaseina vastas, sest sinna paigutatud toit võib külmuda. Vältige toidu (eriti õlise või happelise toidu) otsest kokkupuudet külmkapi sisekülgedega, sest õli/hape võib neid kahjustada. Kõrvaldage külmkappi jäänud õlised/happelised toidujäägid. Sulatage külmutatud toiduaineid külmiku kambris. Seeläbi langetavad külmutatud toiduaineid kambri temperatuuri ja aitavad säästa elektrienergiat. Külmkapis hoidmine võib kiirendada teatavate puu- ja köögiviljade (näiteks kabatšokkide, meloni, papaia, banaanide, ananassi jms) roiskumist. Seetõttu ei ole soovitatav neid külmkapis hoida. Külmikus hoidmine võib aga kiirendada mõningate roheliste puuviljade järelvalmimist. Toatemperatuuril tuleks hoida sibulat, küüslauku, ingverit ja muid juurvilju. Ebameeldiv lõhn külmikus viitab sellele, et midagi on maha valgunud ja vajalik on külmkapi puhastamine. Vaadake osa „HOOLDUS JA PUHASTAMINE“. Toiduained tuleb nende omadustest lähtuvalt erinevatesse kohtadesse paigutada.

Märkus Jahutuse tagamiseks jälgige, et toiduainete ja õhukanali või andurite vahekaugus oleks suurem kui 10 mm.

Joogid ja vedelad toiduained

Marineeritud ja konserveeritud toiduained jne

Küpsetatud liha, vorstid jne

My Zone sektsiooni sahtel: kuivatatud puuviljad, või, rasvained, šokolaad

Humidity box“i sahtel: Puuviljad, köögiviljad, salat jneKasutamine

Toiduainete sügavkülmiku kambris säilitamine Jälgige, et sügavkülmiku temperatuur oleks –18 °C. Kui vajalik on suures koguses toiduainete külmutamine, on 24 tundi enne seda soovitatav lülitada sisse kiirkülmutusfunktsioon Power-Freeze; väiksemate koguste korral piisab 4-6 tunnist. Soe toit tuleb enne sügavkülmiku kambrisse panemist toatemperatuurile jahutada. Väikesteks portsjoniteks lõigatud toiduained külmuvad kiiremini ning neid on lihtsam sulatada ja küpsetada. Soovituslikult võiks üks portsjon kaaluda vähem kui 2,5 kg. Toiduained tuleks enne sügavkülmikusse panemist pakendada. Pakendi välispind peab olema kuiv, et säilituskotid üksteise külge ei jääks. Pakkevahendid peavad olema lõhnatud, õhukindlad, mittemürgised ja toksiinideta. Märkige pakendile külmutamise kuupäev, säilitusaeg ja toiduaine nimetus – see aitab vältida erinevatele toiduainetele kohalduvate säilitustähtaegade ületamist. HOIATUS! Hape, leelis, sool ja muud ained võivad sügavkülmiku sisepinda kahjustada. Ärge asetage selliseid aineid sisaldavaid toiduaineid (näiteks merekala) otse sisepinnale. Sügavkülmikusse loksunud soolane vesi tuleb koheselt eemaldada. Ärge ületage toiduainete tootjate määratletud soovituslikke säilitusaegu. Võtke sügavkülmikust välja vaid vajalik kogus toitu. Sulatatud toit tuleb tarbida võimalikult kiiresti. Sulatatud toiduaineid ei tohi ilma eelnevalt küpsetamata uuesti külmutada. Ärge pange sügavkülmiku kambrisse ülemäärases koguses uusi toiduaineid. Arvestage sügavkülmiku külmutusvõimsusega – vaadake osa „TEHNILISED ANDMED“ või andmesildil välja toodud spetsifikatsioone. Toiduaineid võib sügavkülmikus, mille temperatuur on vähemalt –18 °C, nende omadustest lähtuvalt 2–12 kuud hoida (näiteks liha võib säilitada 3–12 kuud ja köögivilju 6–12 kuud). Värske toidu külmutamisel vältige selle kokkupuudet juba külmutatud toiduainetega. Kohaldub sulamisoht! Järgige poest ostetud külmutatud toiduainete säilitamisel alljärgnevaid suuniseid. Järgige säilitusaja osas tootjapoolseid soovitusi. Ärge ületage soovituslikku säilitustähtaega. Külmutatud toiduainete ostmise ja sügavkülmikusse panemise vaheline aeg peab olema võimalikult lühike – see aitab toidu kvaliteeti alal hoida. Ostke külmutatud toiduained, mida on säilitatud temperatuuril –18 °C või madalamal temperatuuril. Hoiduge selliste toiduainete ostmisest, mille pakendil on jää või härmatis, mis viitab sellele, et tooted võivad olla osaliselt sulanud ja seejärel uuesti külmutatud. Säilitusaegne vahepealne temperatuuri tõus mõjutab toidu kvaliteeti.

Märkus Jahutuse tagamiseks jälgige, et toiduainete ja õhukanali vahekaugus oleks suurem kui 10 mm.Seadme tutvustus

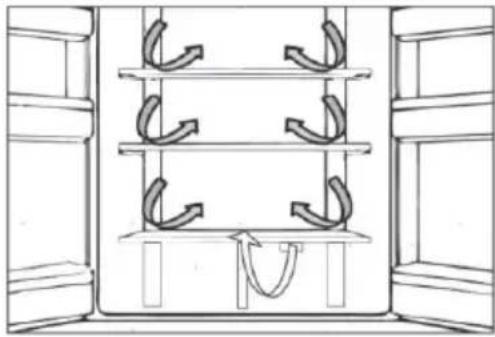

Seadme tutvustus Mitmesuunalise õhuvoo süsteem Külmkappi on integreeritud mitmesuunalise õhuvoo süsteem, mis tagab igal riiulitasandil külma õhu liikumise. See aitab säilitada ühtlast temperatuuri, et toit püsiks kauem värskena.

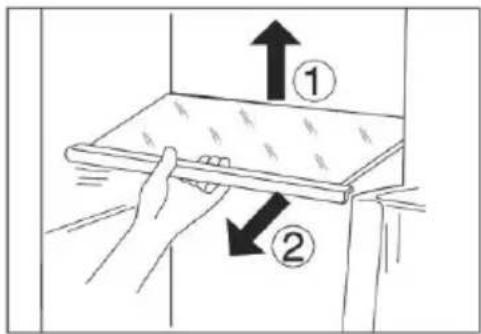

Reguleeritavad riiulid Riiulite kõrgust saab hoiustamisvajadustest lähtuvalt kohandada.

1. Riiuli ümberpaigutamiseks eemaldage see – tõstke

riiuli tagaserva (1) ja tõmmake riiul välja (2).

2. Riiuli uuesti külmikusse paigutamiseks asetage see

kummalgi küljel olevatele eenditele ja lükake riiulit tahapoole, kuni selle tagaserv on külgedel olevatesse süvenditesse fikseeritud.

Märkus! Veenduge, et riiul on ühetasaselt paigutatud. My Zone sektsiooni sahtel Selles sektsioonis on niiskustase madalam kui külmiku sektsioonis. Sahtel sobib kuivatatud puuviljade ja muude vähese veesisaldusega toiduainete (näiteks või, rasvainete, õli ning šokolaadi) hoidmiseks. Humidity box“i sahtel Selles sektsioonis on niiskustase kõrgem kui külmikus. Süsteem reguleerib niiskustaset automaatselt ning see sahtel sobib puuviljade, köögiviljade, salati jms säilitamiseks.

Ärge eemaldage sektsioonide plastkatteid. Need aitavad vajalikku niiskustaset alal hoida. Nendes kahes sahtlis ei ole soovitatav hoida külmatundlikke puuvilju nagu ananass, avokaado, banaanid, greibid.Seadme tutvustus

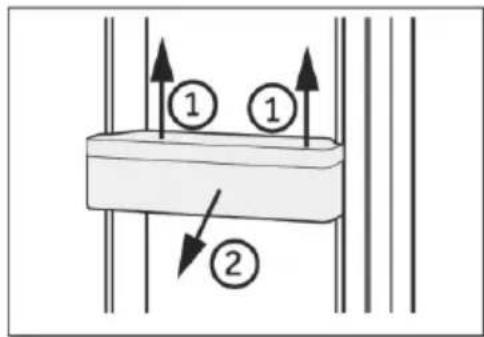

Eemaldatavad ukseriiulid Ukseriiuleid saab puhastamiseks eemaldada. Võtke kinni riiuli kummastki küljest, tõstke riiulit ülespoole (1) ja eemaldage see (2). Ukseriiuli tagasi oma kohale panemiseks tehke ülaltoodud toimingud vastupidises järjekorras.

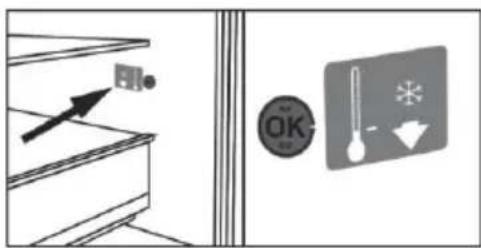

MUDELIST OLENEV KOMPONENT: nõuetele vastava temperatuuri indikaator Nõuetele vastava temperatuuri indikaatorit saab kasutada tasemest +4 °C madalamate temperatuuride hindamiseks. Kui indikaatoril ei ole kuvatud „OK“, vähendage järkjärguliselt temperatuuri sätet.

Märkus! Külmkapi sisselülitamisel võib ette nähtud temperatuuride saavutamiseks kuni 12 tundi kuluda.

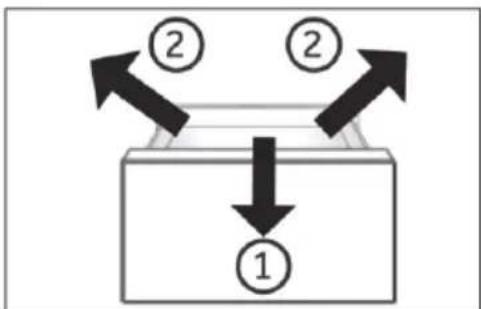

Eemaldatav sügavkülmiku sahtel Sahtli väljavõtmiseks tõmmake see maksimaalses ulatuses välja (1), tõstke üles ja eemaldage (2). Sahtli tagasi oma kohale panemiseks tehke ülaltoodud toimingud vastupidises järjekorras.

Suurtes anumates toiduainete sügavkülmikusse panemine Kui soovite sügavkülmikusse panna suurtes anumates toiduaineid: eemaldage ülemine külmutusalus ja keerake see püstisesse asendisse või eemaldage ülemine külmutusalus ja keskmine sügavkülmiku sahtel ning pange toit otse riiulile. Valgusti Ukse avamisel süttib valgusdioodiga sisevalgusti. Tulede intensiivsust ei mõjuta seadme ükski säte.Seadme tutvustus

Nõuanded energiatarbe vähendamiseks Veenduge, et seadme ventilatsioon vastab nõuetele (vaadake osa „PAIGALDAMINE“). Ärge paigutage seadet otsese päikesevalguse kätte ega soojusallikate (näiteks ahju või kütteseadme) lähedusse. Hoiduge tarbetult madalate temperatuuride seadistamisest. Mida madalam on temperatuuri säte, seda suurem on seadme energiatarve. Energiatarve suureneb mõningate funktsioonide (näiteks kiirkülmutusfunktsiooni POWER-FREEZE) kasutamisel. Laske soojal toidul enne selle külmkappi panemist maha jahtuda. Hoidke seadme ust võimalikult vähest aega avatuna. Õhuvoolu takistuste välistamiseks ärge täitke külmkappi liigselt. Jälgige, et toiduainete pakendites oleks võimalikult vähe õhku. Uksetihendid peavad olema puhtad, et uks alati korralikult sulguks. Sulatage külmutatud toiduaineid külmiku kambris. Kõige energiasäästlikum konfiguratsioon nõuab, et seadme sahtlid, toidukast ja riiulid oleksid tehaseseisukorras ning toit tuleks paigutada nii kaugele kui võimalik ilma õhukanali väljalaskeavasid blokeerimata.Hooldus ja puhastamine

Hooldus ja puhastamine HOIATUS! Enne puhastamist lahutage külmkapp vooluvõrgust. Puhastamine Puhastage külmkappi siis, kui selles on vähe toiduaineid või see on tühi. Külmkappi tuleb puhastada iga nelja nädala järel – see tagab seadme nõuetekohase hoolduse ja aitab vältida ebameeldiva lõhna teket.

HOIATUS! Seadme puhastamisel ei tohi kasutada abrasiivset harja, traatkäsna, pesuvahendi pulbrit, bensiini, amüülatsetaati, atsetooni, sarnaseid orgaanilisi lahuseid ega happelisi või leeliselisi lahuseid. Kahjustuste vältimiseks kasutage spetsiaalset külmkapi puhastusvahendit. Ärge pihustage ega loputage seadet puhastamise ajal. Ärge kasutage seadme puhastamiseks veepihustit ega auru. Ärge puhastage külmi klaasriiuleid kuuma veega. Järsk temperatuurimuutus võib põhjustada klaasi purunemise. Ärge puudutage sügavkülmiku kambri sisepinda, sest käed võivad kambri sisepinna külge jääda. Eriti kohaldub see siis, kui käed on märjad. Kütteperioodil kontrollige külmutatud toiduainete seisundit.

Jälgige, et uksetihend oleks alati puhas. Puhastage seadme sisemust ja korpust soojas vees ning neutraalses puhastusvahendis niisutatud svammiga.

1. Puhastage külmiku sisemust ja välispinda,

sealhulgas uksetihendit, ukseraami, klaasriiuleid, kaste jne, pehme rätiku või käsnaga, mis on kastetud sooja vette (millesse võib lisada neutraalset pesuvahendit).

2. Vedeliku mahavalgumise korral eemaldage kõik määrdunud osad, loputage otse

voolava veega, kuivatage ja asetage tagasi külmkappi.

3. Mahavoolanud koore (nt koor, sulava jäätis) korral eemaldage kõik saastunud osad,

asetage need mõneks ajaks sooja vette temperatuuril umbes 40 °C, seejärel loputage voolava veega, kuivatage ja asetage tagasi külmikusse.

4. Kui külmiku sisse (riiulite või sahtlite vahele) satub mõni väike osa või komponent,

kasutage selle vabastamiseks väikest pehmet harja. Kui te ei ulatu osani, võtke ühendust Haieri teenindusega. Loputage ja kuivatage pehme riidelapiga. Ärge puhastage seadme osi nõudepesumasinas. Enne seadme taaskäivitamist oodake vähemalt seitse minutit, sest sagedane käivitamine võib kompressorit kahjustada. Sulatamine Külmiku ja sügavkülmiku kambrite sulatamine on automaatne, nende käsitsi sulatamine ei ole vajalik.Hooldus ja puhastamine

HOIATUS! Valgusallikat (ainult LED) võib vahetada ainult asjatundja.

Seadme valgusallika energiatõhususe klass on „F“. Külmkapi sektsioon Energiatõhususe klass Mudel Külmiku laepaneeli valgusti

Pikaajaline mittekasutamine Toimige alljärgnevalt, kui te ei kavatse külmkappi pikemal ajaperioodil kasutada ning te ei soovi aktiveerida energiasäästufunktsiooni Holiday või kasutada külmiku kambri väljalülitusfunktsiooni. Võtke toit välja. Lahutage toitekaabel. Tühjendage ja puhastage veepaak. Puhastage seadet eespool kirjeldatud viisil. Hoidke uksed lahti, et vältida halbade lõhnade teket sedame sees.

Märkus Lülitage külmkapp välja vaid siis, kui see on vältimatult vajalik. Seadme teisaldamine

1. Võtke toiduained külmkapist välja ja lahutage seade vooluvõrgust.

2. Fikseerige riiulid ning külmiku ja sügavkülmiku muud liikuvad osad kleeplindiga.

3. Külmkappi ei tohi külmutussüsteemi kahjustuste välistamiseks kallutada rohkem kui

HOIATUS! Ärge tõstke külmkappi selle käepidemetest. Ärge asetage seadet horisontaalselt põrandapinnale.Veaotsing

Veaotsing Paljusid tekkida võivaid probleeme saab kõrvaldada ilma mingite eriteadmisteta. Probleemide korral järgige allpool välja toodud suuniseid, enne kui võtate ühendust müügijärgse teenindusega. Vaadake osa „KLIENDITEENINDUS“.

HOIATUS! Enne hooldustoiminguid lahutage seadme väljalülitamiseks toitepistik pistikupesast. Elektriseadmete remonditöid võivad teha vaid kvalifitseeritud elektrikud, sest ebaõige remondiga võivad kaasneda märkimisväärsed kahjustused. Kahjustunud toitekaabli võib ohtude minimeerimiseks välja vahetada üksnes tootja, tootja volitatud hooldustehnik või sarnase kvalifikatsiooniga spetsialist.

Probleem Võimalik põhjus Võimalik lahendus Kompressor ei tööta. Toitepistik ei ole vooluvõrku ühendatud. Ühendage toitepistik.

Aktiveeritud on seadme sulatustsükkel. See on automaatse sulatamise korral normaalne. Seade käivitub sageli või on selle käitustsükkel liiga pikk. Sise- või välistemperatuur on liiga kõrge. Sellisel juhul on normaalne, kui käitustsükkel on tavalisest pikem. Seade on olnud pikemat aega välja lülitatud. Üldjuhul kulub seadmel ette nähtud temperatuuri saavutamiseks 8–12 tundi.

Seadme uks/sahtel ei ole korralikult suletud. Sulgege uks/sahtel, kontrollige, kas seade paikneb ühetasasel pinnal, ning veenduge, et mõni toiduaine või anum ei takista ukse sulgemist.

Ust/sahtlit avatakse liiga sageli või hoitakse seda liiga kaua lahti. Hoiduge ukse/sahtli liiga sagedasest avamisest.

Sügavkülmiku kambrile on valitud liiga madal temperatuuri säte. Tõstke temperatuuri sätet, kuni saavutate rahuldava külmkapi temperatuuri. Külmkapi temperatuuri stabiliseerumiseks kulub 24 tundi.

Ukse/sahtli tihend on määrdunud, kulunud, pragunenud või mittesobiv. Puhastage ukse/sahtli tihend või laske klienditeenindusel see asendada.

Õhuringlus ei vasta nõuetele. Tagage küllaldane ventilatsioon. Külmkapi sisemus on määrdunud ja/või lõhnab. Vajalik on külmkapi sisemuse puhastamine. Puhastage külmkapi sisemus. Külmkapis hoitakse intensiivse lõhnaga toitu. Pakendage toit korralikult ja õhukindlalt.Veaotsing

Probleem Võimalik põhjus Võimalik lahendus Seadme sisetemperatuur ei ole piisavalt madal. Temperatuur on seadistatud liiga kõrgele sättele. Lähtestage temperatuuri säte. Külmkappi on pandud liiga soe toit. Jahutage soe toit enne selle külmkappi panemist. Külmkapis hoitakse liiga paljusid toiduaineid. Jälgige, et säilitatavate toiduai- nete kogus poleks ülemäära suur. Toiduained on üksteisele liiga lähedale paigutatud. Jätke vajaliku õhuvoolu tagamiseks toiduainete vahele veidi ruumi. Seadme uks/sahtel ei ole korralikult suletud. Sulgege uks/sahtel. Ust/sahtlit avatakse liiga sageli või hoitakse seda liiga kaua lahti. Hoiduge ukse/sahtli liiga sagedasest avamisest. Seadme sisetemperatuur on liiga madal. Temperatuur on seadistatud liiga madalale sättele. Lähtestage temperatuuri säte. Aktiveeritud on kiirkülmutusfunkt- sioon Power-Freeze või on see liiga kaua sisse lülitatud olnud. Lülitage kiirkülmutusfunktsioon Power-Freeze välja. Külmiku kambris tekib kondensaat. Ümbritsev keskkond on liiga soe ja liiga niiske. Tõstke temperatuuri sätet. Seadme uks/sahtel ei ole korralikult suletud. Sulgege uks/sahtel. Ust/sahtlit avatakse liiga sageli või hoitakse seda liiga kaua lahti. Hoiduge ukse/sahtli liiga sagedasest avamisest. Toiduanumad või vedelikke sisaldavad nõud on katmata. Laske kuumal toidul enne selle külmkappi panemist toatemperatuurile jahtuda ning katke toidud ja vedelikud. Külmkapi välispinnale, uste vahele või ukse ja sahtli vahele koguneb kondensaati. Ümbritsev keskkond on liiga soe ja liiga niiske. See on niisketes ilmastikuoludes normaalne ja muutub niiskustaseme langedes. Uks/sahtel ei ole nõuetekohaselt suletud. Seadmesisese külma õhu ja ümbritseva keskkonna sooja õhu kokkupuutel tekib kondensaat. Jälgige, et uks/sahtel oleks korralikult suletud. Sügavkülmiku kambris on liigselt jääd ja härmatist. Toiduained ei olnud nõuetekohaselt pakendatud. Pakendage toiduained alati korralikult. Seadme uks/sahtel ei ole korralikult suletud. Sulgege uks/sahtel. Ust/sahtlit avatakse liiga sageli või hoitakse seda liiga kaua lahti. Hoiduge ukse/sahtli liiga sagedasest avamisest. Ukse/sahtli tihend on määrdunud, kulunud, pragunenud või mittesobiv. Puhastage ukse/sahtli tihend või laske see uuega asendada. Mõni ese või toiduanum ei võimalda ust/sahtlit korralikult sulgeda. Paigutage ukse/sahtli nõuetekohaseks sulgemiseks riiulid, ukseriiulid või külmkapis olevad toiduanumad ümber. Külmkapi küljed ja ukseliist soojenevad.

See on normaalne.Veaotsing

Probleem Võimalik põhjus Võimalik lahendus Seadmest kostab anomaalseid helisid. Seade ei paikne ühetasasel pinnal. Reguleerige seadme nivelleerimiseks jalgu. Seade on mõne läheduses paikneva eseme vastas. Eemaldage seadme vahetust ümbrusest esemed. Seadmest kostab vee voolamisele sarnane tasane heli.

See on normaalne. Seade genereerib helisignaali. Külmiku kambri uks on lahti. Sulgege uks või vaigistage helisignaal käsitsi. Seadmest kostab vaikne surisev heli. Kondensniiskust vähendav süsteem on sisse lülitunud. See aitab vältida kondenseerumist ja on normaalne. Seadme sisevalgusti või jahutussüsteem ei tööta. Toitepistik ei ole vooluvõrku ühendatud. Ühendage toitepistik. Seadme toitevarustus puudub. Kontrollige ruumi elektrivarustust. Vajadusel helistage elektriettevõttesse. Valgusdioodiga valgusti on kahjustunud. Helistage valgusti asendamiseks teenindusse. Tehnilise toega ühendust võtmiseks avage veebileht https://corporate.haier-europe.com/en/ ning valige asjaomane tootemark ja riik. Teid suunatakse konkreetsele veebilehele, kust leiate telefoninumbri ja vormi tehnilise toega ühendust võtmiseks. Voolukatkestus Voolukatkestuse korral peaks toit umbes 12 tundi ohutult külmana püsima. Järgige pikaajalise voolukatkestuse korral alljärgnevaid soovitusi, millest kinnipidamine on eriti oluline suvel. Avage ust/sahtlit nii harva kui võimalik. Voolukatkestuse korral ärge pange külmkappi uusi toiduaineid. Kui voolukatkestusest on ette teatatud ja katkestus kestab kauem kui 12 tundi, valmistage jääd, pange see sobivasse anumasse ja asetage külmiku kambri ülemisse sektsiooni. Kohe pärast toitevarustuse taastumist on vajalik toiduainete ülevaatus. Külmkapi sisetemperatuur tõuseb voolukatkestuse või muu rikke korral, mistõttu vähenevad nii toiduainete säilivusaeg kui ka nende kvaliteet ja söödavus. Terviseriskide minimeerimiseks tuleks kõik üles sulanud toiduained koheselt tarbida või küpsetada ja uuesti külmutada (kui see on asjakohane). Voolukatkestuse aegne sätete talletamine Pärast toitevarustuse taastumist lülitub seade sisse toitekatkestusele eelnenud sätetega.Paigaldamine

HOIATUS! Seade on raske. Seda peab teisaldama vähemalt kaks inimest. Hoidke kõiki pakendi komponente lastele kättesaamatus kohas ja kõrvaldage need keskkonnasäästlikult. Võtke seade pakendist välja. Eemaldage kõik pakendi komponendid. Keskkonnatingimused Toatemperatuur peaks alati jääma vahemikku 10–43 °C, sest toatemperatuur võib mõjutada seadmesisest temperatuuri ja külmkapi energiatarvet. Ärge paigaldage seadet ilma isolatsioonita muude soojust kiirgavate seadmete (näiteks ahju või teise külmiku) lähedusse. Ruuminõuded Ukse avamiseks vajalik ruum: W1 = 1221 mm W2=1534mm D1=560 mm D2=1040 mm

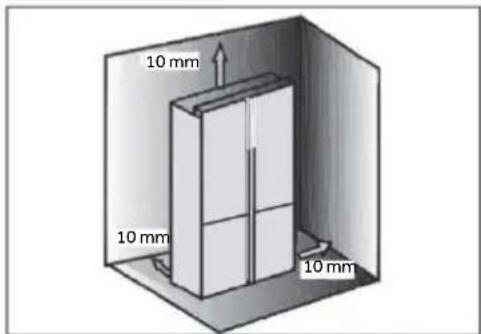

Ventilatsiooni ristlõige Ohutuskaalutlustel seadme küllaldase ventilatsiooni tagamiseks tuleb järgida välja toodud ventilatsiooni ristlõikega seonduvaid nõudeid.

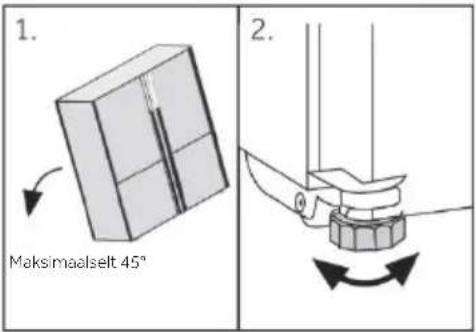

Seadme tsentreerimine ja nivelleerimine Seade tuleb paigutada ühetasasele ja stabiilsele pinnale.

1. Kallutage seadet veidi tahapoole.

2. Reguleerige jalad soovitud kõrgusele.

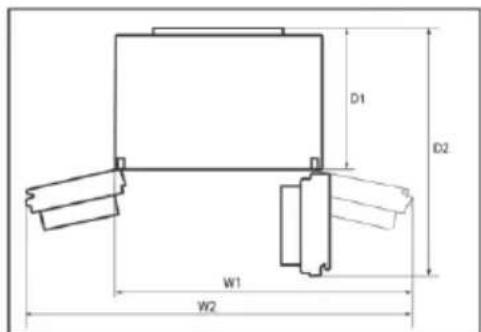

Veenduge, et vahekaugus hingepoolest seinast on vähemalt 100 mm, et ust saaks nõuetekohaselt avada.

Märkus Autonoomne külmutusseade ei ole mõeldud kasutamiseks integreeritud seadmena.

3. Kontrollige seadme stabiilsuse hindamiseks selle

diagonaaltelgi. Mõningane kalle kummaski suunas peaks olema ühesugune. Vastasel juhul võib karkass deformeeruda, millega võiks kaasneda uksetihendite leke. Kerge kaldenurk tagakülje suunas hõlbustab ukse sulgemist.

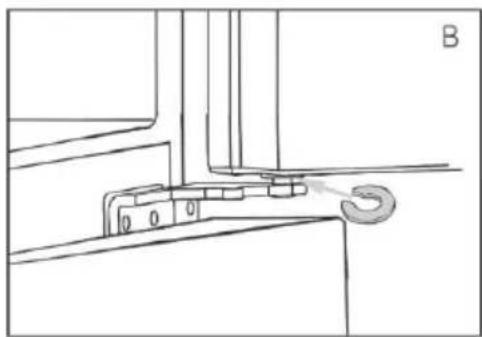

Uste täppisreguleerimine Kui uksed ei ole ühel tasandil, saab selle kõrvaldamiseks kasutada alljärgnevaid meetmeid. A) Reguleeritava jala kasutamine Pöörake reguleeritavat jalga selle üles või alla keeramiseks noolega osutatud suunas.

B) Vahepukside kasutamine Avage ülemine uks ja tõstke seda üles. Paigutage lisatarvikute kotis sisalduv vahepuks käsitsi või sobivate tööriistade (näiteks näpitstangide) abil ettevaatlikult keskmise hinge valgesse plastrõngasse. Jälgige, et uks selle käigus kriimustada või kahjustada ei saaks.

Märkus Külmkapi kasutamisel võib uste tasapinnalisus selles olevate toiduainete kaalu tõttu muutuda. Sel juhul reguleerige uksi ülaltoodud meetodeid järgides uuesti.Paigaldamine

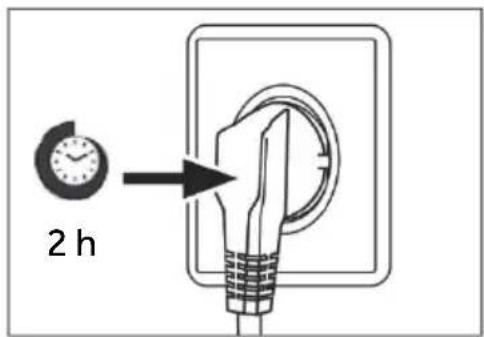

Ooteaeg Kasutajapoolset sekkumist mittevajav määrdeõli asub kompressoris olevas kapslis. Õli võib transportimisega kaasneva seadme kaldumise tõttu suletud torustikku voolata. Oodake enne seadme vooluvõrku ühendamist 2–5 tundi, et õli saaks tagasi kapslisse valguda.

Seadme vooluvõrku ühendamine Enne seadme vooluvõrku ühendamist kontrollige, kas: toiteallikas, pistikupesa ja kaitsmed vastavad andmesildil välja toodud parameetritele; pistikupesa on maandatud ning kasutusel pole mitme pistikuga adaptereid ega pikendusjuhtmeid; toitepistik ja pistikupesa vastavad nõuetele. Ühendage pistik nõuetekohaselt paigaldatud pistikupesaga.

HOIATUS! Ohtude minimeerimiseks võib kahjustunud toitekaabli asendada vaid klienditeenindus (vaadake garantiikaarti). Jää ja vee ja automaatse jää mudelid Teie jää ja vee ja automaatse jää külmiku peab paigaldama kvalifitseeritud torumees või Haieri koolitatud ja toetatud hooldustehnik, kuna vale torustik võib põhjustada veelekkeid. Haier seadmed ei vastuta vigase paigalduse või torustiku põhjustatud kahjustuste (sh veekahjustuste) eest.

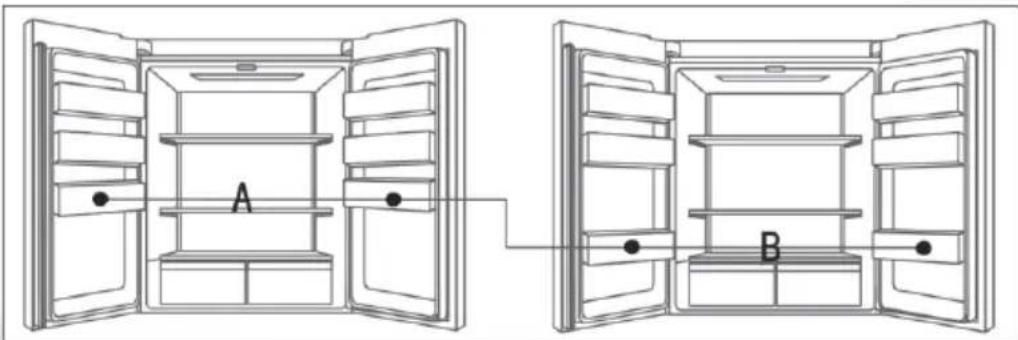

Märkus Enne esmakordset kasutamist eemaldage uksekastid asendist A ja paigaldage need asendisse B.

Hoidke kastide esiservast ühe käega ja liigutage teise käega kasti põhja alt hoides vaheldumisi noole 1 suunas. Kui kastid on ukse korpusest väljas, pöörake neid ettepoole ja allapoole noole 2 suunas, et need välja võtta ja paigaldada asendisse B.

HOIATUS! Ühendage ainult joogiveevarustusega. Veefilter filtreerib veest ainult mustust ning muudab jää puhtaks ja hügieeniliseks. See ei saa steriliseerida ega hävitada mikroobe ega muid kahjulikke aineid. Liiga kõrge veesurve voolikus võib seadet kahjustada. Paigaldage rõhureduktor, kui veesurve voolikus ületab 0,6 MPa. Enne ühendamist kontrollige, kas vesi on puhas ja selge.

Märkus! Veeühendus Külma vee rõhk peab olema 0,15-0,6 MPa. Veevooliku maksimaalne lubatud pikkus on 8 meetrit. Pikemad voolikud mõjutavad jääkuubikuid ja külma vee sisaldust. Ümbritseva õhu temperatuur peab olema vähemalt 0 °C. Hoidke veevoolik eemal soojusallikatest.

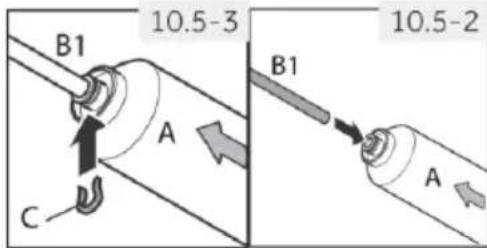

1. Lõigake toru kaheks vajaliku pikkusega tükiks, et

ühendada filter (A) seadme (B1) ja veekraaniga (B2) (joonis 10.5-1). Tehke terava noaga kindlasti nelinurkne lõige.

veefiltri (A) kinnitusseadesse (joonis 10.5-2). Paigaldage filter kindlasti õiges suunas. Nool näitab veevoolu suunda.

4. Korrake samme 2 ja 3 filtri teisel küljel oleva toruga

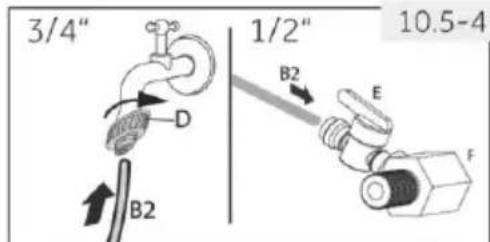

5. Ühendage toru ots (B2) ühe adapteriga D või E ja F,

mis sobib veetorustikuga (joonis 10.5-4).

6. Ühendage B1 ots seadme tagaküljel asuva

ventiilikoostuga (joonis 10.5-5).

7. Avage veekraan, et kontrollida, kas süsteem on

lekkevaba, ja loputage toru läbi.

HOIATUS! Veenduge alati, et ühendused oleksid kindlad, kuivad ja lekkevabad. Jälgige, et voolik ei oleks surve all, väändunud ega paindunudTehnilised andmed

1. Määrusele (EL) nr 1060/2010 vastavad toote spetsifikatsioonid

Energiatõhususe klass A+++ (kõige tõhusam) kuni D (kõige vähem tõhus) A++ Energiatarve (2) 340/340/339/339 Kogu külmikuosa netomahutavus 500L/500L/489L/493L millest jahutuskamber 26 L millest veinikamber

millest värske toidu hoiuruum Veinipudelite koguarv (3) 324L/324L/317L/317L Külmutuskambri kogumaht 150L/150L/146L/150L Tärnikoodid (4) Muude sektsioonide kavandatud temperatuur (5)

Hoiustamisaeg talitlushäirete korral 12 h Külmutusvõimsus (6) 12 kg Jäätegemise võimsus (ainult HTF-520IP7 puhul) 1,0 kg/24 h Kliimaklass (7) SN-N-ST-T Tekitatud õhus leviv müra 39 dB(A) re 1 pW Seadme tüüp Autonoomne

2. Määrusele (EL) nr 2019/2016 vastavad toote spetsifikatsioonid

Energiatõhususe klass F/F/F/F/F/E/E/E/E Aastane energiatarbimine (kWh aasta kohta)

Mahujahuti sektsioon (L)

Tärnides väljendatud hinnang

Töötemperatuuriga > 14 °C muud sektsioonid Ei kohaldu Jäätumisvaba tehnoloogia Jah Külmutusvõimsus (kg 24 tunni kohta)

Jäätegemise võimsus (ainult HTF-520IP7/HCR5919EHMB/HCR5919EHMP) 1,0 kg/24 h Seadme tüüp Autonoomne Selgitused: Jah, esiletõstetud (1) Kodumajapidamises kasutatavate külmutusseadmete kategooriad: Kategooria=nimetus I=külmik ühe või mitme värske toidu säilituskambriga, 3=külmik keldri-temperatuuritsooniga, keldri-temperatuuritsooniga külmik ja veinikapp, 4=külmik külma hoiutsooniga ja null tärniga külmik, 5= ühe tärniga külmik, 6= kahe tärniga külmik, 7= kolme tärniga külmik, 8= külmik-sügavkülmik, 9 = sügavkülmik, 10= sügavkülmkast, 10= mitmeotstarbelised külmikud ja muud külmikud (2) Põhineb standarditele vastavuse 24-tunnise testi tulemustel. Tegelik tarbimine sõltub seadme kasutusalast ja asukohast. (3) Nimimahuks on märgitud standardsete 0,75 l pudelite arv, mida saab seadmes hoida vastavalt tootja juhistele. (4) * = kamber -6 °C või vähem; ** * = külmkamber -18 °C või vähem; ** * * = külmkamber -18 °C või vähem minimaalse külmutusvõimsusega. (5) „Muu kamber“ - kamber, mis ei ole veinihoidla ja mis on ette nähtud teatavate toiduainete hoidmiseks temperatuuril, mis on kõrgem kui +14 °C. (6) Külmutusvõimsus on seadme tüübi järgi esitatud koguse puhul saavutatav alles pärast püsivale tööle lülitumist ja seda ei saa 24 tunni jooksul korrata. Palun järgige kasutusjuhendit. (7) Kliimaklass SN: Seade on ette nähtud kasutamiseks kohas, kus ümbritseva õhu temperatuur on vahemikus 10 °C ja 32 °C Kliimaklass N: Seade on ette nähtud kasutamiseks kohas, kus ümbritseva õhu temperatuur on vahemikus 16 °C ja 32 °C Kliimaklass ST: Seade on ette nähtud kasutamiseks kohas, kus ümbritseva õhu temperatuur on vahemikus 16 °C ja 38 °C Kliimaklass T: Seade on ette nähtud kasutamiseks kohas, kus ümbritseva õhu temperatuur on vahemikus 16 °C ja 43 °C Täiendavad tehnilised andmed Pinge/sagedus 220-240V ~/50Hz Sisendvool (A)

Klienditeenindus Klienditeenindus Küsimuste korral pöörduge ettevõtte Haier klienditeeninduse poole. Tungivalt soovitatav on kasutada originaalvaruosi. Seadmega seotud probleemide puhul vaadake esmalt osa „Veaotsing“. Kui seal täpsustatud meetmed ei kõrvalda probleemi: võtke ühendust kohalikuga edasimüüjaga või helistage ettevõtte Euroopa kõnekeskusesse (telefoninumbrid on välja toodud allpool) või avage veebileht www.haier.com ning minge teeninduse ja klienditoe sektsiooni, kus saab esitada garantiinõudeid ning tutvuda korduma kippuvate küsimustega. Teenindusega ühendust võttes peavad teil käepärast olema alljärgnevad andmed. Vastav teave on välja toodud andmesildil. Mudel

Garantiinõuete korral kontrollige ka tootega kaasasolevat garantiikaarti. Ettevõtte kõnekeskused Euroopas Riik* Telefoninumber Tariif Haier Italy (IT)

• Külmutusseadme garantii kestus: Minimaalne garantii on: 2 aastat ELi riikides, 3 aastat Türgis, 1 aasta Ühendkuningriigis, 1 aasta Venemaal, 3 aastat Rootsis, 2 aastat Serbias, 5 aastat Norras, 1 aasta Marokos, 6 kuud Alžeerias, Tuneesias seaduslikku garantiid ei nõuta.

• Seadme remondiks vajalike varuosade periood: Termostaadid, temperatuuriandurid, trükkplaadid ja valgusallikad on saadaval vähemalt seitse aastat pärast mudeli viimase seadme turustamist. Ukse käepidemed, uksehinged, alused ja sahtlid on saadaval vähemalt seitse aastat ning uksetihendid vähemalt kümme aastat pärast mudeli viimase seadme turustamist.
