KASUTUSJUHEND HBQW7519D HAIER

Kohalduvad tulekahju / tuleohtlike materjalidega seotud ohud ET

Sümbol näitab tuleohtu, kuna kasutatakse tuleohtlikke materjale. Olge ettevaatlik, et vältida tulekahju tekkimist tuleohtlike materjalide süttimisel.

20 Nõuanded energiatarbe vähendamiseks

21 Hooldus ja puhastamine

23 Veaotsing

27 Paigaldamine

34 Tehnilised andmed

36 Klienditeenindus

Enne esmakordset kasutamist 5

Paigaldamine 5

Igapäevane kasutamine 6

Külmutusagensit puudutav teave 8

Juhtpaneeli

Külmiku temperatuuri reguleerimine 13

Sügavkülmiku temperatuuri reguleerimine 14

Wi-Fi-funktsioon 15

Energiasäästufunktsioon Holiday 15

Kiirjahutusfunktsioon Super Cool 16

Kiirkülmutusfunktsioon Super Freeze 16

Aitäh, et ostsite Haieri toote.

Enne seadme kasutuselevõttu lugege see juhend hoolikalt läbi. Juhend sisaldab olulist teavet, mis aitab tagada seadme optimaalset funktsioonivõimet ning selle paigaldamise, kasutamise ja hoolduse ohutust ja nõuetekohasust.

Hoidke kasutusjuhendit käepärases kohas, et saaksite seda seadme ohutut ja nõuetekohast kasutamist puudutavate suuniste kontrollimiseks vaadata.

Kui peaksite seadme maha müüma, selle ära andma või kolimise korral endisesse elukohta jätma, andke uuele omanikule kindlasti ka kasutusjuhend, et ta saaks seadme ja ohutusalaste hoiatustega tutvuda.

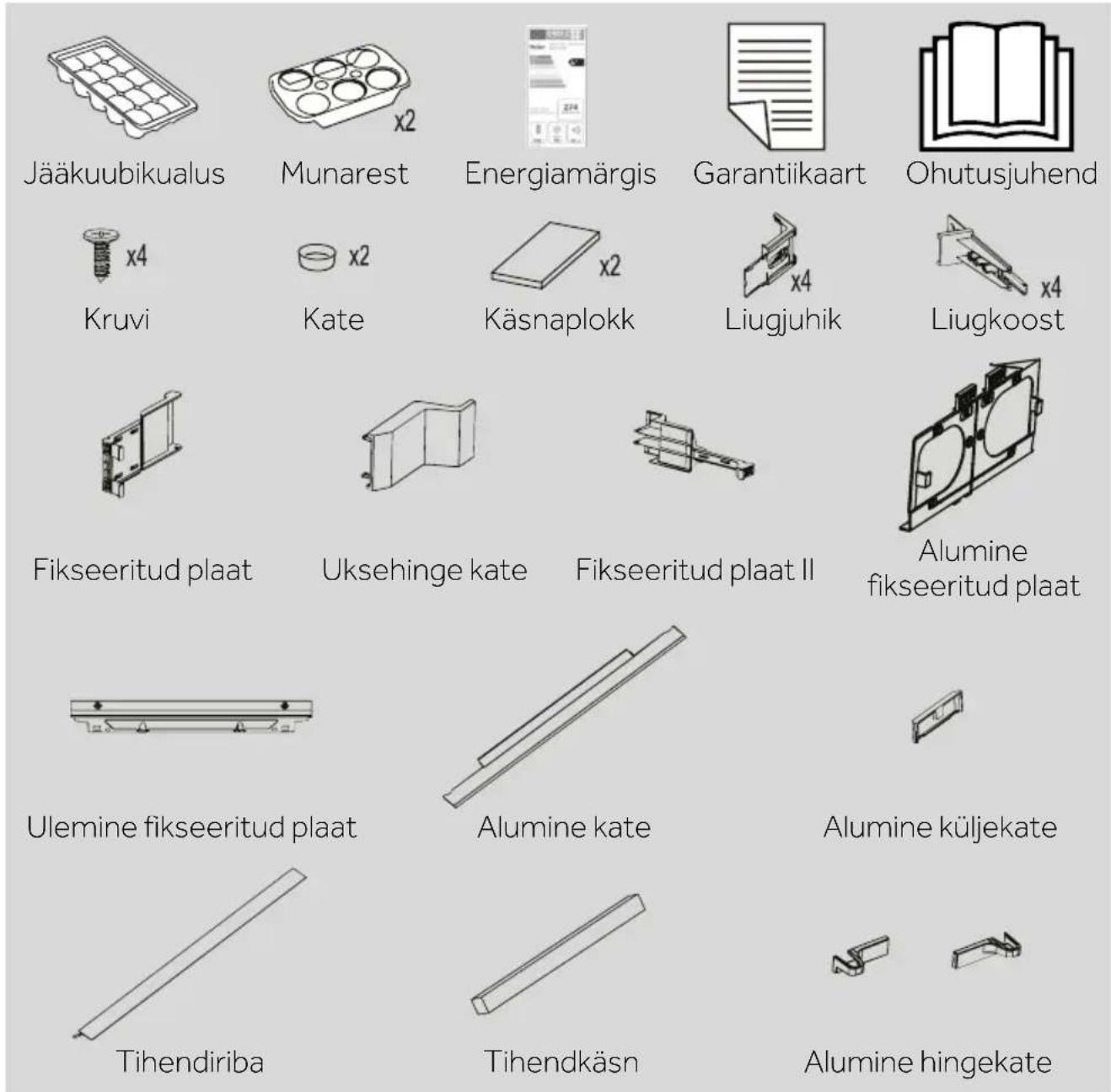

Tarvikud

Kontrollige alljärgneva loendi alusel tarvikuid ja dokumentatsiooni.

HOIATUS – oluline ohutusteave

MÄRKUS – üldine teave ja nõuanded

Keskkonnateave

Andke keskkonna ja inimeste tervise kaitsmisel oma panus. Pange pakendi komponendid ringlussevõtuks ette nähtud konteineritesse. Järgige elektri- ja elektroonikaseadmete romude ringlussevõtule kohalduvaid nõudeid. Osutatud sümboliga tähistatud seadmeid ei tohi olmejäätmete hulka visata. Viige toode piirkondlikku ringlussevõtujaama või võtke ühendust kohaliku omavalitsuse asjaomase allüksusega.

HOIATUS!

Vigastuste või lämbumise oht!

Kõrvaldamisel tuleb järgida külmutusagensitele ja jahutusgaasidele kohalduvaid spetsiifilisi nõudeid. Enne nõuetekohast kõrvaldamist veenduge, et külmutusagens kontuuri torustik ei ole kahjustunud. Ühendage seade vooluvõrgust lahti. Lahutage toitekaabel ja kõrvaldage see. Eemaldage alused, sahtlid, uksesulgur ja tihendid, et vältida laste ning lemmikloomade seadmesse kinnijäämist.

Enne seadme esmakordset sisselülitamist tutvuge alljärgnevate ohutusalaste nõuannetega.

HOIATUS!

Enne esmakordset kasutamist

▶ Kontrollige toodet transpordikahjustuste suhtes.
Enne seadme paigaldamist oodake vähemalt kaks tundi, et külmutusagensi kontuur oleks seadme sisselülitamiseks valmis.
▶ Seadet peab alati teisaldama vähemalt kaks inimest, sest see on raske.
Eemaldage köik pakendi komponendid, hoidke neid lastele kättesaamatus kohas ja körvaldage need keskkonnasäästlikult.

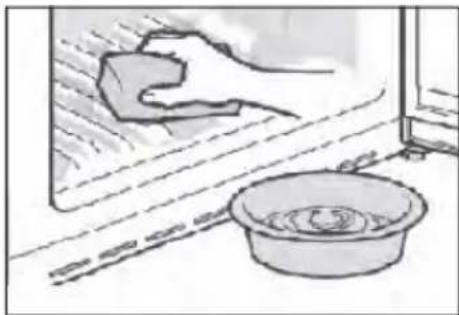

Puhastage enne toiduainete külmkappi panemist seda seest ja väljast vee ning örnatoimelise puhastusvahendiga.
Pärast nivelleerimist ja puhastamist oodake vähemalt 2–5 tundi, enne kui ühendate seadme vooluvõrku. Vaadake osa „PAIGALDAMINE”.
Enne toiduainete külmkappi panemist eeljahutage kambreid kõrgetel sätetel. Funktsioon Power-Freeze aitab kambreid kiiresti jahutada.
Külmiku temperatuuri sätteks määratakse automaatselt 5 °C ja sügavkülmiku temperatuuriks -18°C. Need on soovituslikud sätted. Soovi korral saate temperatuure käsitsi muuta. Vaadake osa „TEMPERATUURI KOHANDAMINE“.

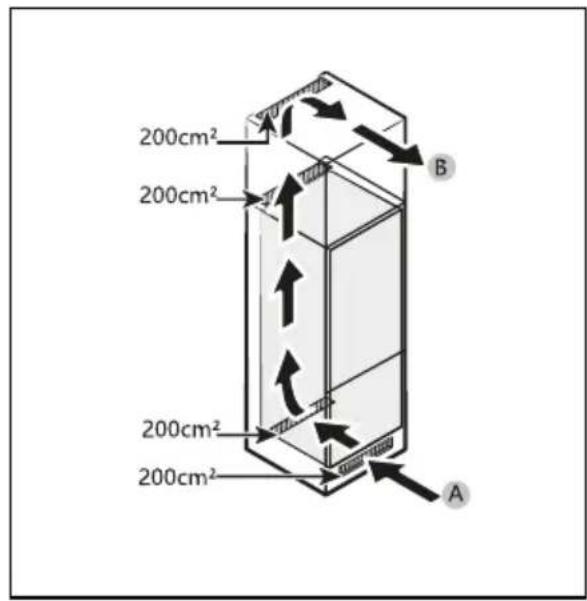

Seade tuleb paigutada korraliku ventilatsiooniga kohta. Seadme kohale ja külgedele peab jääma vähemalt 10 cm vaba ruumi.
Seadet ei tohi paigutada niiskesse kohta ega nii, et sellele võiksid sattuda veepritsmed. Kasutage veepritsmete ja plekkide eemaldamiseks ning seadme kuivatamiseks puhast pehmet riidelappi.
- Ärge paigutage seadet otsese päikesevalguse kätte ega soojusallikate (näiteks ahju või kütteseadme) lähedusse.

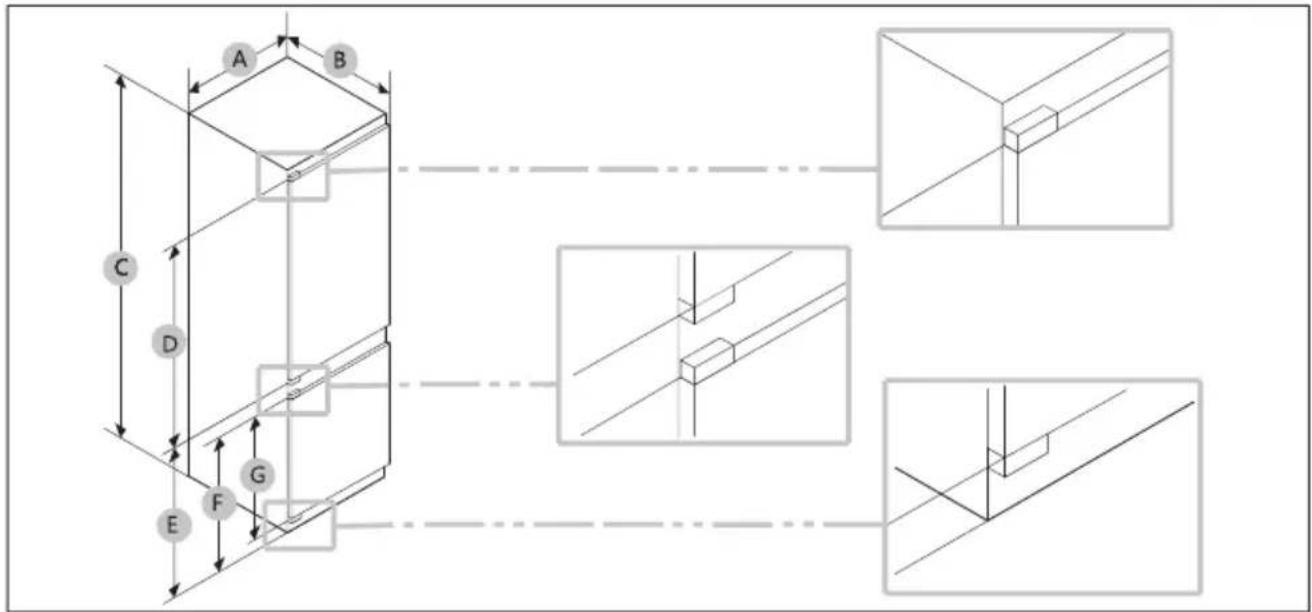

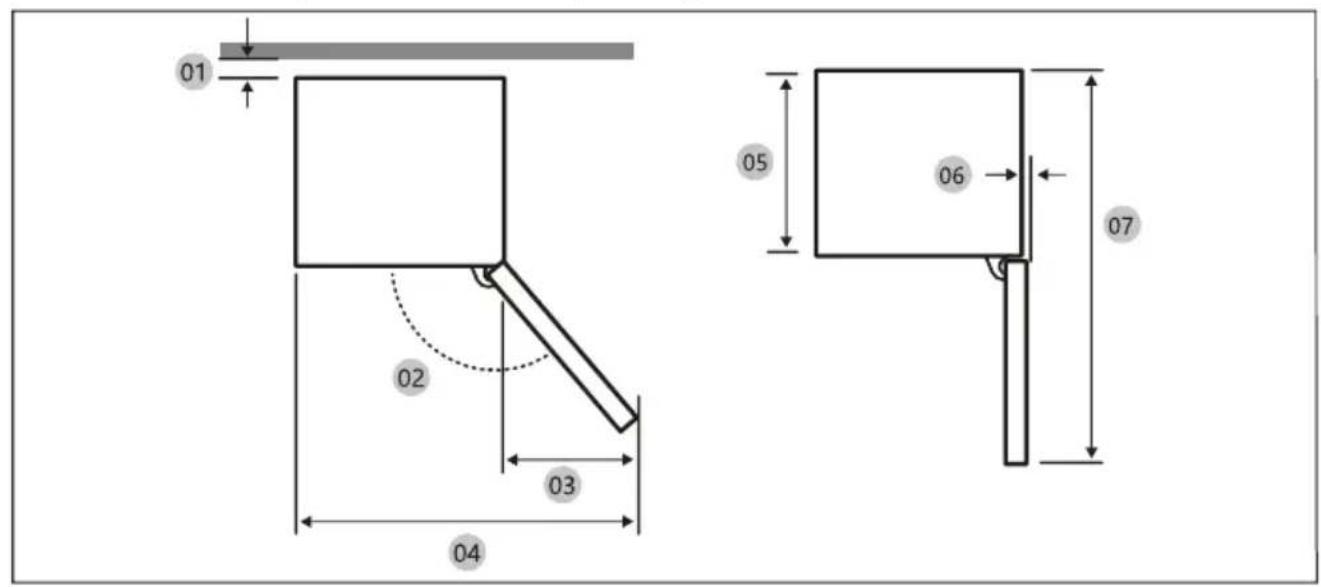

Seade tuleb paigaldada ja nivelleerida kohas, mis on seadme mõõtmetele vastav ning seadme kasutamiseks sobiv.
Jälgige, et seadme või integreeritud konstruktsiooni ventilatsiooniavad ei oleks blokeeritud.
▶ Veenduge, et andmesildil välja toodud elektrilised parameetrid on toiteallikaga vastavuses. Lahknevuste korral võtke ühendust elektrikuga.
Seadme toiteallikas peab vastama järgmistele parameetritele: 220–240 VAC / 50 Hz. Pinge anomaalse köikumisega vöib kaasneda seadme mittekäivitumine, temperatuuriregulaatori vöi kompressori kahjustumine vöi seadme käitamisaegne tavatu müra. Sellisel juhul tuleb paigaldada automaatregulaator.
▶ Arge kasutage mitme pistikuga adaptereid ega pikendusjuhtmeid.

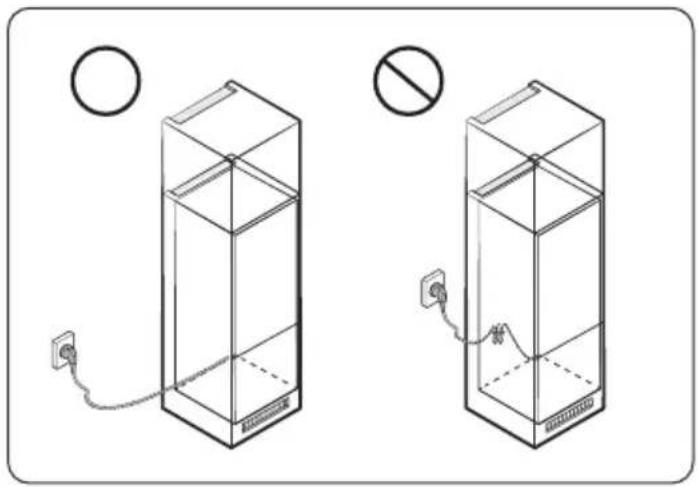

Jälgige, et seadme taha ei jääks portatiivseid mitmikpistikupesasid ega teisaldatavaid toiteallikaid.
Jälgige, et toitekaabel ei saaks külmkappi takerduda. Årge astuge toitekaablile.

Paigaldamine

HOIATUS!

▶ Toitevarustuse tagamiseks tuleb kasutada eraldiseisvat maandatud pistikupesa, mis on hölpsalt ligipääsetav. Seade peab olema maandatud.
Ainult Uhendkuningriigis: seadme toitekaablil on kolmejuhtmeline (maandusega pistik, mis on ette nähtud ühendamiseks standardse kolmejuhtmelise (maandusega) pistikupesaga. Kolmandat kontakti (maandust) ei tohi ära lõigata ega demonteerida. Pistik peab pärast seadme paigaldamist ligipääsetav olema.
Jälgige, et külmutusagensi kontuur ei saaks kahjustada.

Igapäevane kasutamine

Lapsed alates 8. eluaastast ning piiratud füüsiliste, sensoorsete või vaimsete võimetega või väheste kogemuste ja teadmistega isikud võivad seadet kasutada üksnes järelevalvel või kui neid on juhendatud seadme ohutu kasutamise osas ning nad mõistavad seadme kasutamisega seotud ohte.
3–8-aastased lapsed võivad seadmetesse sööke-jooke panna ja neid sealt võtta, kuid neil ei ole lubatud külmutusseadmeid puhastada ega paigaldada.
▶ Hoidke alla 3-aastased lapsed seadmest eemal, välja arvatud juhul, kui neid pidevalt jälgitakse.

▶ Lapsed ei tohi seadmega mängida.

Kui seadme läheduses lekib jahutusgaasi või muud kergesti süttivat gaasi, lülitage lekkiva gaasi klapp välja, avage uksed ja aknad ning ärge lahutage külmkapi ega ühegi muu seadme toitekaablit.

Seade on mõeldud kasutamiseks ümbritseva õhu temperatuuri vahemikus 10–43°C. Seade ei pruugi nõuetekohaselt töötada, kui see on pikemat aega temperatuuril, mis on osutatud vahemikust kõrgem või madalam.

- Ärge asetage külmkapile ebastabiilseid esemeid (näiteks raskeid esemeid või veega täidetud anumaid), et vältida eseme kukkumisega kaasnevaid kehavigastusi või veega kokkupuutest tingitud elektrilööki.

- Ärge tömmake ukseriiulitest. Uks võib viltu vajuda, pudeliriiul võib eemalduda või seade võib ümber kukkuda.

Kasutage uste avamiseks ja sulgemiseks käepidemeid. Uste vahekaugus on väike ning uste ja külmiku kambrite vaheline pilu kitsas. Sõrmede pitsumise vältimiseks ärge pange käsi mainitud kohtadesse. Külmkapi uksi võib avada ja sulgeda vaid siis, kuï ukse liikumistrajektooril ei ole lapsi.

- Ärge hoidke ega kasutage seadmes ega selle läheduses kergsüttivaid, plahvatusohtlikke või söövitavaid aineid.

▶ Arge hoidke seadmes ravimeid, baktereid ega keemilisi aineid. Seade on mõeldud kasutamiseks kodukeskkonnas. Selles ei ole soovitatav hoida aineid, mille säilitamisele kohalduvad ranged temperatuurinõuded.

- Ärge hoidke sügavkülmikus gaseeritud karastusjooke, karboniseeritud nõrgalt alkohoolseid jooke ega vedelikega täidetud klaaspudeleid või plekkpurke, sest need lõhkevad külmudes (erandiks on kange alkohol).

Kui sügavkülmik on mingil põhjusel soojenenud, kontrollige selles olnud toidu seisundit.

HOIATUS!

▶ Arge seadistage külmiku kambri temperatuuri tarbetult madalaks. Kõrgete sätete korral võib esineda miinustemperatuure. Tähelepanu! Pudelid võivad lõhkeda.
- Ärge puudutage külmutatud toiduaineid märgade kätega (kasutage kindaid). Pulgajäätist ei tohiks süüa kohe pärast selle sügavkülmikust välja võtmist. Kohaldub kinnikülmumise, külmakahjustuste ja külmavillide oht. ESMAABI: pange kinnikülmunud esemega piirkond kohe jooksva külma vee alla. Ärge tõmmake kinnikülmunud eset jõuga lahti.
- Ärge puudutage töötava sügavkülmiku kambri sisepinda, sest käed võivad kambri sisepinna külge jääda. Eriti suur on oht siis, kui käed on märjad.
▶ Voolukatkestuse korral või enne puhastamist lahutage seade vooluvõrgust. Enne seadme taaskäivitamist oodake vähemalt 7 minutit, kuna sagedane käivitamine võib kompressorit kahjustada.
- Ärge kasutage külmkapi toiduainete hoiualades elektriseadmeid, kui nende tüüp ei ole vastavuses tootjapoolsete soovitustega.

Hooldus/puhastamine

Kui külmkapi puhastus- ja hooldustoiminguid teevad lapsed, tuleb neid kindlasti jälgida.
Enne korralist hooldust lahutage seade vooluvõrgust. Enne seadme taaskäivitamist oodake vähemalt viis minutit, sest sagedane käivitamine võib kompressorit kahjustada.
Seadme vooluvõrgust lahutamisel hoidke pistikust, mitte kaablist.
Seadme puhastamisel ei tohi kasutada abrasiivset harja, traatkäsna, pesuvahendi pulbrit, bensiini, amüülatsetaati, atsetooni, sarnaseid orgaanilisi lahuseid ega happelisi või leeliselisi lahuseid. Kahjustuste vältimiseks kasutage spetsiaalset külmkapi puhastusvahendit.
- Ärge kraapige härmatist ja jääd teravate esemetega. Plastosade kahjustuste vältimiseks ärge kasutage pihusteid või elektrilisi soojendusseadmeid, näiteks kuumutit, fööni, aurupuhastit ega muid soojusallikaid.
▶ Arge kasutage sulamisprotsessi kiirendamiseks mehaanilisi vahendeid ega seadmeid, kui tootja ei ole neid selleks otstarbeks soovitanud.
Kui toitekaabel on kahjustunud, peab ohtude minimeerimiseks selle välja vahetama tootja, tootja volitatud hooldustehnik või sarnase kvalifikatsiooniga spetsialist.
- Ärge proovige seadet ise parandada, lahti võtta ega modifitseerida. Remondi korral võtke palun ühendust meie klienditeenindusega.
Eemaldage seadme tagaküljelt tolm vähemalt kord aastas, et vältida tuleohtu ja energiatarbimise suurenemist.
▶ Ärge pihustage ega loputage seadet puhastamise ajal.
- Ärge kasutage seadme puhastamiseks veepihustit ega auru.
- Ärge puhastage külmi klaasriiuleid kuuma veega. Järsk temperatuurimuutus võib põhjustada klaasi purunemise.

Külmutusagensit puudutav teave

HOIATUS!

Seadmes on tuleohtlik külmutusagens isobutaan (R600a). Veenduge, et külmutusagensi kontuur ei oleks transpordi või paigaldamise ajal kahjustunud. Lekkiv külmutusagens võib põhjustada silmavigastusi või süttida. Kahjustuse korral hoidke tuleallikad eemal, ventileerige ruum põhjalikult, ärge ühendage ega lahutage seadme või ühegi muu seadme toitejuhtmeid. Teavitage juhtunust klienditeenindust.

Kui külmutusagens peaks sattuma silmadesse, loputage silmi viivitamatult voolava vee all ja võtke kohe ühendust silmaarstiga.

Kasutusotstarve

Seade on mõeldud toiduainete jahutamiseks ja külmutamiseks. See on ette nähtud kasutamiseks kodumajapidamises ja sarnastes kasutuskeskkondades, näiteks kaupluste, kontorite ja tööruumide kööginurkades, talumajapidamistes, hotelli- ja motellitubades ning majutusasutustes, külalistemajades ja toitlustusettevõtetes. See ei ole mõeldud kaubanduslikuks ega tööstuslikuks kasutuseks.

Seadme muutmine või modifitseerimine ei ole lubatud. Kavandatust erinev kasutamine võib endas ohte kätkeda ja garantii tühistada.

Standardid ja direktiivid

Seade vastab kõigi kohaldatavate Euroopa Ühenduse direktiivide ja asjaomaste ühtlustatud standardite ja Ühendkuningriigi standardite nõuetele, mille alusel omistatakse tootele CE- ja UKCA-vastavusmärgised.

MÄRKUS

Tehniliste muudatuste ja mudelite varieeruvuse tõttu võivad mõned juhendis sisalduvad illustratsioonid konkreetsest mudelist erineda.

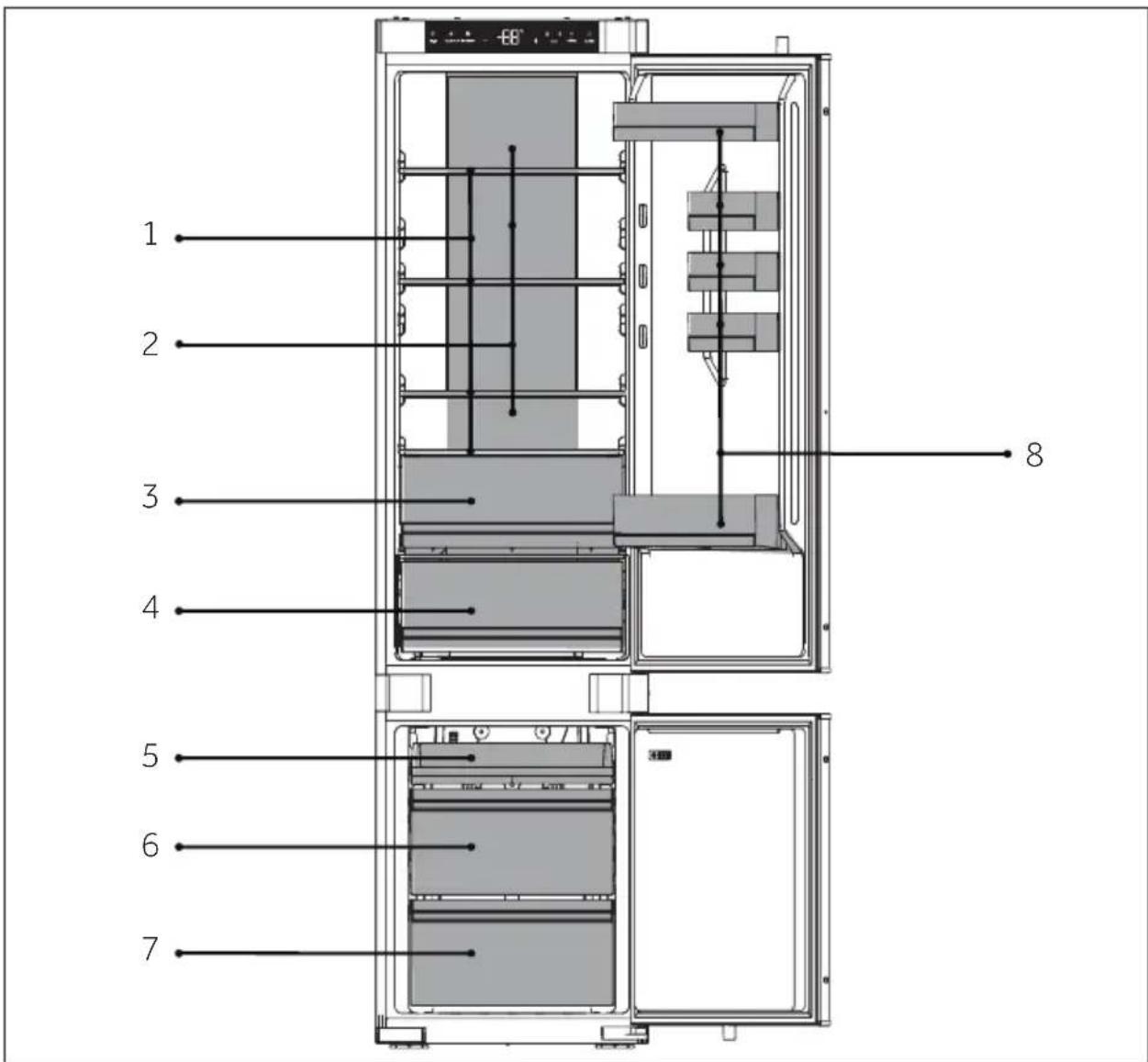

1 2 3 4 5 6 7 8

Class E:HBQW5518E/HBQW5518E/HBQW5518EK/HQE1855BCMW/HQE1855BCMWIT ClassD:HBQW5518DK/HBQW5518D/HBQW7518D

A: Jahekamber

1 Tavariiulid
2 Jahutatud õhu kanal
3 Humidity Zone sektsiooni sahtel
4 Sahtel Fresh Box
8 Pudelihoidik

B: Sügavkülmkamber

5 Ulemine sügavkülmiku alus
6 Keskmine sügavkülmiku sahtel
7 Alumine sügavkülmiku sahtel

Märkus.

Tehniliste muudatuste ja mudelite varieeruvuse tõttu võivad mõned juhendis sisalduvad illustratsioonid konkreetsest mudelist erineda.

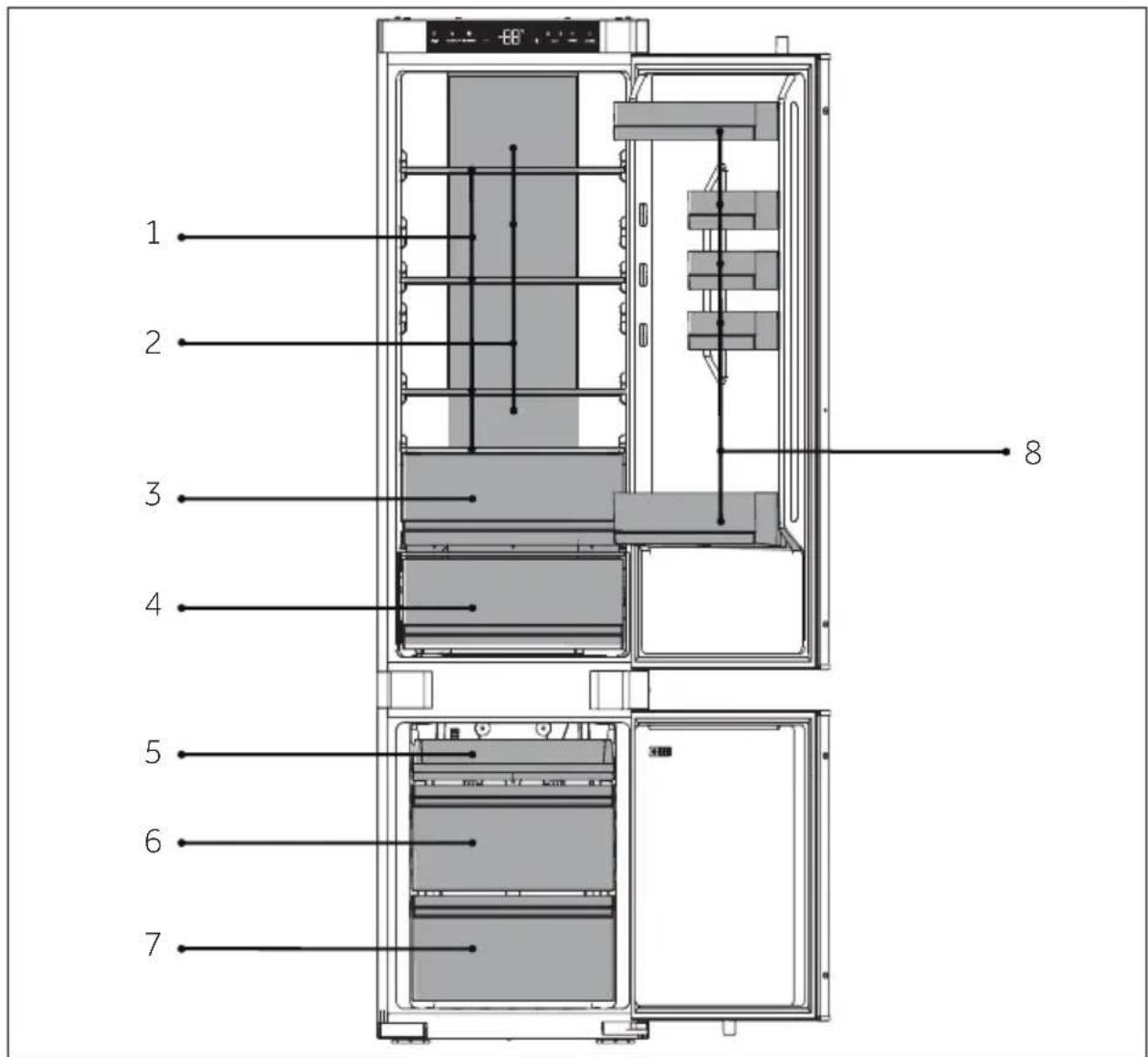

1 2 3 4 5 6 7 8

Class E:HBQW5519E/HBQW5519EK/EHBQW5519E/EHBQW5519ECM
Class D:HBQW7519D

A: Jahekamber

1 Tavariiulid
2 Jahutatud õhu kanal
3 Humidity Zone sektsiooni sahtel
4 Sahtel Fresh Box
8 Pudelihoidik

B: Sügavkülmkamber

5 Ulemine sügavkülmiku alus
6 Keskmine sügavkülmiku sahtel
7 Alumine sügavkülmiku sahtel

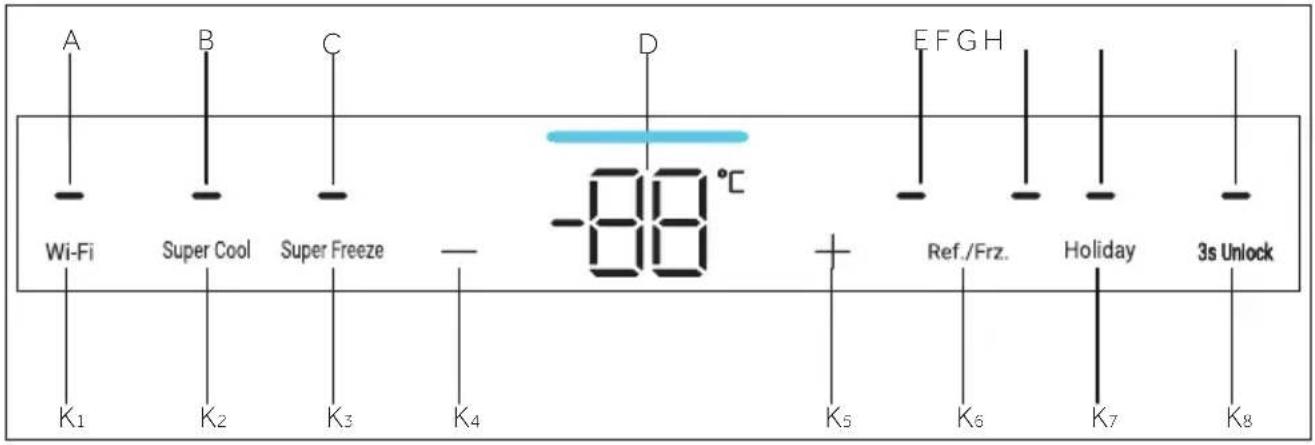

Juhtpaneel

A B C D E F G H Wi-Fi Super Cool Super Freeze -88°C Ref./Frz. Holiday 3s Unlock K1 K2 K3 K4 K5 K6 K7 K8

Indikaatorid:

A Wi-Fi-funktsioon Näitajad
B Kiirjahutusfunktsioon Super Cool Näitaja
C Kiirkülmutusfunktsioon Näitajad
D Külmutus-/külmutustemperatuuri näitajad
E Külmutustemperatuuri tsooni näitajad
F Külmiku temperatuuri tsooni näitajad
G Puhkusefunktsiooni näitajad
H Lukustusfunktsiooni näitajad

Nupud:

K_1 Wi-Fi seadistusnupp
K_2 Kiirjahutuse Super Cool valikunupp
K_3 Kiirkülmutuse Super Freeze valikunupp
K_4 Temperatuuri reguleerimise nupp „-”
K_5 Temperatuuri reguleerimise nupp „+“
K_6 Külmutus-/külmutustemperatuuri tsooni valimise nupp
K_7 Energiasäästufunktsiooni Holiday nupp
K8 Lukustamise ja lukustuse avamise nupp

Andurnupud

Juhtpaneelil on andurnupud, mis reageerivad juba kergel sõrmepuudutusel.

Külmkapi sisse-/väljalülitamine

Seade lülitub vooluvõrku ühendamisel automaatselt sisse.

Kui külmik esimest korda sisse lülitatakse, süttib indikaator vasakult paremale. Külmiku temperatuur ja sügavkülmiku temperatuur on automaatselt seadistatud vastavalt 5°C ja -18°C.

Märkus.

Kui seade on olnud vooluvõrgust lahutatud, võib pärast külmkapi sisselülitamist ette nähtud temperatuuride saavutamiseks kuni 12 tundi kuluda.

Tühjendage külmkapp enne selle väljalülitamist. Seadme väljalülitamiseks lahutage toitekaabel pistikupesast.

Käsitsi lukustus: (Lukustus ja avamine) ja hoidke seda 3 sekundit all, loendur 3-2-1, sumisti heliseb üks kord, indikaator „H“ (lukustusfunktsioon) süttib ja ekraan on lukustatud.

Ava: Kui ekraan on lukustatud, vajutage nuppu „K8“ (lukustus ja avamine) ja hoidke seda 3 sekundit all, loendur 3-2-1, helisignaal heliseb üks kord, indikaator „H“ (lukustusfunktsioon) läheb off ja ekraan avaneb.

Külmkapi sisetemperatuuri möjutavad alljärgnevad tegurid:

Ümbrustemperatuur, ukse avamise sagedus, hoiustatud toiduainete hulk seadme paigaldamisel.

Külmiku temperatuuri reguleerimine

Kui ekraan on avatud, vajutage nuppu „K6“ (külmutus-/külmutustemperatuuri tsooni valimise nupp). Summer heliseb üks kord, indikaator „E“ (Külmutustemperatuuri tsoon) süttib ja siis tuleb külmiku temperatuuri seadistusrežiim.

Vajutage iga kord nuppu „K4“ (temperatuuri reguleerimise nupp „-“), sumisti heliseb üks kord, külmiku seatud temperatuuri vähendatakse 1 vörra. Külmiku temperatuur kuvatakse järjestuses „9°C->8°C->7°C->6°C->5°C->4°C ->3°C->2°C->1°C“.

Vajutage iga kord nuppu „K5“ (temperatuuri reguleerimise nupp „+“), helisignaal kölab üks kord, külmiku seatud temperatuuri tõstetakse 1 võrra. Külmkapi temperatuur kuvatakse järjestuses „1°C->2°C->3°C->4°C->5°C->6°C->7°C->8°C->9°C“.

Märkus.

Kui pärast temperatuuri seadistamist 5 sekundi jooksul toiminguid ei tehta, määratakse süsteem automaatselt ja salvestatakse seadistatud temperatuur.

Sügavkülmiku temperatuuri reguleerimine

Kui ekraani lukustus on avatud, vajutage nuppu K _6 (Külmutus-/külmutustemperatuuri tsooni valik). Kostab helisignaal, näidik „F“ (Külmutustemperatuuri tsooni näitajad) põleb ning avaneb sügavkülmiku temperatuuri seadistamise külmik.

Vajutage nuppu „K _4 ” (temperatuuri reguleerimise nupp „-”) iga kord, kostab üks helisignaal ning sügavkülmiku seadistatud temperatuuri alandatakse 1 astme võrra. Sügavkülmiku temperatuur kuvatakse järjestuses „-14°C -> -15°C -> -16°C -> -17°C -> -18°C -> -19°C -> -20°C -> -21°C -> -22°C -> -23°C -> -24°C".

Vajutage nuppu „K _5 ” (temperatuuri reguleerimise nupp „+”) iga kord, kostab üks helisignaal ning sügavkülmiku seadistatud temperatuuri tõstetakse 1 astme võrra. Sügavkülmiku temperatuur kuvatakse järjestuses „-24°C -> -23°C -> -22°C -> -21°C -> -20°C -> -19°C -> -18°C -> -17°C -> -16°C -> -15°C -> -14°C".

Märkus.

Kui pärast temperatuuri seadistamist 5 sekundi jooksul toiminguid ei tehta, määratakse süsteem automaatselt ja salvestatakse seadistatud temperatuur.

1. toiming Laadige rakendus hOn rakendusepoest alla.

1. toiming Looge rakenduses hOn konto või logige sisse, kui teil on konto juba olemas

1. toiming Järgige rakenduses hOn kuvatavaid sidumisjuhiseid.

1. Wi-Fi-ühenduse konfigureerimiseks järgige rakenduse juhiseid.
2. Pärast WiFi-ühenduse konfigureerimist ja ühenduse loomist jääb WiFi-ühenduse ikoon „A“ sisse lülitatuks.
3. Kui Wi-Fi on juba konfigureeritud, ühendatakse see automaatselt vastavalt konfiguratsiooniteabele, kui Wi-Fi sisse lülitatakse.
4. Wi-Fi väljalülitamiseks vajutage Wi-Fi nuppu „K _1 “ ja Wi-Fi ikoon „A“ lülitub välja.
5. Wi-Fi sisselülitamiseks ja konfigureerimise alustamiseks vajutage Wi-Fi nuppu „K₁“ ja Wi-Fi ikoon „A“ hakkab aeglaselt vilkuma. Kui soovite Wi-Fi-funktsiooni konfigureerida, vajutage 3 sekundit nuppu „K₁“, Wi-Fi ikoon vilgub kiiresti ja lülitub konfigureerimisrežiimi. Kui soovite Wi-Fi-funktsiooni välja lülitada, vajutage üks kord nuppu „K₁“. Ülaltoodud samme korratakse.
6. Kui toode on konfigureeritud ja Wi-Fi-funktsioon on välja lülitatud, ei lülitu külmkapp konfiguratsioonirežiimi, kui see on uuesti toiteallikaga ühendatud.

Energiasäästufunktsioon Holiday

1. Kui ekraan on lukustusest avatud, vajutage nuppu „K _7 ” (funktsiooni Holiday nupp), kostab üks helisignaal, näidik „G” (funktsioon Holiday) süttib ja lülitub sisse funktsioon Holiday.
2. Kui ekraan on lukustusest avatud, vajutage nuppu „K _7 ” (funktsiooni Holiday nupp), kostab üks helisignaal, näidik „G” (funktsioon Holiday) kustub ja funktsioon Holiday lülitub välja.

Märkus.

1. Energiasäästufunktsiooni Holiday kasutatakse peamiselt lühiajaliste reiside ja muude olukordade puhul ning funktsiooni Holiday kasutamisel tuleb külmikuruum tühjendada.

2. Funktsioonis Holiday on külmikuruumi temperatuur kõrgem (umbes 17°C), pöörake tähelepanu toidu eemaldamisele külmikuruumist, et vältida toidu riknemist.

Kiirjahutusfunktsioon Super Cool

1. Kui ekraani lukustus on avatud, vajutage nuppu „K₂“ (funktsiooni Super Cool valija), kostab üks helisignaal, näidik „B“ (funktsioon Super Cool) süttib ja seejärel lülitub funktsioon Super Cool sisse.
2. Kui näidik „B“ (funktsioon Super Cool) süttib, vajutage nuppu „K₂“ (funktsiooni Super Cool valija), kostab üks helisignaal, näidik „B“ kustub ja seejärel lülitub funktsioon Super Cool välja.
3. Pärast funktsiooni Super Cool sisselülitamist lülitab külmkapp funktsiooni automaatselt välja, kui see on seadistatud temperatuuri saavutanud. Kui soovite väljuda käsitsi, võite selle väljalülitamiseks vajutada nuppu „K _2 ” (funktsiooni Super Cool valija).

Märkus.

1. Olekus Super Cool ei saa külmiku temperatuuri reguleerida. Kui vajutate külmiku temperatuuri reguleerimiseks nuppu „K 4 ” (temperatuuri reguleerimise nupp „-“) või nuppu „K 5 ” (temperatuuri reguleerimise nupp „+“), hakkab vilkuma näidik „B” (funktsiooni Super Cool näidik) ja kõlab heli, mis annab märku, et seda toimingut ei saa teha.
2. Funktsiooni Super Cool olekus ei saa automaatse seadistamise funktsiooni Auto-set erinevate juhtimisrežiimide töttu korraga sisse lülitada. Kui valite ühe funktsiooni, mis on vastuolus teise funktsiooniga, väljub seade automaatselt algsest funktsioonist.
3. See funktsioon keelatakse automaatselt 6 tunni pärast.

Kiirkülmutusfunktsioon Super Freeze

1. Kui ekraani lukustus on avatud, vajutage nuppu „K 3“ (funktsiooni Super Freeze valija), kostab üks helisignaal, näidik „C“ (Supe Freeze indikaator) süttib ja seejärel lülitub funktsioon Super Freeze sisse.
2. Kui näidik „C“ (funktsioon Super Freeze) süttib, vajutage nuppu „K₃“ (funktsiooni Super Freeze valija), kostab üks helisignaal, näidik „C“ (funktsioon Super Freeze) kustub ja seejärel lülitub funktsioon Super Freeze välja.
3. Pärast funktsiooni Super Freeze sisselülitamist lülitab külmkapp funktsiooni automaatselt välja, kui see on seadistatud temperatuuri saavutanud. Kui soovite väljuda käsitsi, võite selle väljalülitamiseks vajutada nuppu „K₃“ (funktsiooni Super Freeze valija).

Märkus.

1. Super Freeze olekus ei saa sügavkülmiku temperatuuri reguleerida. Kui vajutate sügavkülmiku temperatuuri reguleerimiseks nuppu „K 4“ (temperatuuri reguleerimise nupp „-“) või nuppu „K 5“ (temperatuuri reguleerimise nupp „+“), hakkab vilkuma näidik „C“ (funktsiooni Super Freeze näidik) ja kölab heli, mis annab märku, et seda toimingut ei saa teha.

2. Super Freeze funktsioon on mõeldud külmutatud toidu toiteväärtuse säilitamiseks, see külmutab toidu võimalikult lühikese aja jooksul. Kui korraga tuleb külmutada suures koguses külmutatud toitu. Vahepeal tuleks funktsioon Super Freeze seadistada 24 tundi ette, et sügavkülmik saavutaks suhteliselt madala temperatuuri, ja toit sisse panna. Sel ajal suureneb sügavkülmiku külmutuskiirus, toitu saab kiiresti külmutada, toidu toiteväärtus säilib tõhusalt ja ladustamine muutub mugavaks.

3. Funktsioon Super Freeze lülitub 50 tunni pärast automaatselt välja, seejärel kasutatakse seadet eelmääratud temperatuuril.

Humidity Zone sektsiooni sahtel

Selles sektsioonis on niiskustase kõrgem kui külmikus. Süsteem reguleerib seda automaatselt ning see sahtel sobib puuviljade, köögiviljade, salati jms säilitamiseks.

Märkus.

1. Ärge eemaldage tsoonist plastkatteid.
2. Need aitavad vajalikku niiskustaset alal hoida.
3. Selles sahtlis ei ole soovitatav hoida külmatundlikke puuvilju nagu ananass, avokaado, banaan, greip.

Mitmesuunalise õhuvoo süsteem

1. Külmkappi on integreeritud mitmesuunalise õhuvoo süsteem, mis tagab igal riiulitasandil külma õhu liikumise. See aitab säilitada ühtlast temperatuuri, et toit püsiks kauem värskena.

Reguleeritavad riiulid

1. Riiulite kõrgust saab säilitusvajadustest lähtuvalt kohandada.
2. Riiuli ümberpaigutamiseks eemaldage see esmalt, tõstes selle tagaserva ① ja tömmates selle välja ②.
3. Riiuli uuesti külmikusse paigutamiseks asetage see kummalgi küljel olevatele eenditele ja lükake riiulit tahapoole, kuni selle tagaserv on külgedel olevatesse süvenditesse fikseeritud

Märkus.

Veenduge, et riiul on ühetasaselt paigutatud.

Eemaldatavad ukseriiulid/pudelihoidik

1. Ukseriuleid saab puhastamiseks eemaldada.
2. Asetage käed riiuli mölemale küljele, tõstke seda ülespoole ① ja tömmake välja ②.
3. Ukseriuli tagasi oma kohale panemiseks tehke ülaltoodud toimingud vastupidises järjekorras.

Külmkapi sisselülitamisel võib ette nähtud temperatuuride saavutamiseks kuni 12 tundi kuluda.

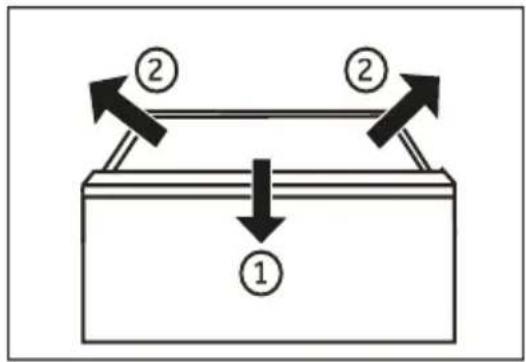

Eemaldatav sahtel

Sahtli väljavõtmiseks tömmake see maksimaalselt välja ①, tõstke ja eemaldage ②.

Sahtli tagasi oma kohale panemiseks tehke ülaltoodud toimingud vastupidises järjekorras.

① ② ②

Valgusti

Ukse avamisel süttib valgusdioodiga sisevalgusti. Tulede intensiivsust ei mõjuta seadme ükski säte.

Nõuanded energiatarbe vähendamiseks

▶ Veenduge, et seadme ventilatsioon vastab nõuetele (vaadake osa „PAIGALDAMINE").
- Ärge paigutage seadet otsese päikesevalguse kätte ega soojusallikate (näiteks ahju või kütteseadme) lähedusse.
▶ Hoiduge tarbetult madalate temperatuuride seadistamisest. Mida madalam on temperatuuri säte, seda suurem on seadme energiatarve.
Sellised funktsioonid nagu Super Freeze tarbivad rohkem energiat.
Laske soojal toidul enne selle külmkappi panemist maha jahtuda.
▶ Hoidke seadme ust võimalikult vähest aega avatuna.
▶ Öhuvoolu takistuste välistamiseks ärge täitke külmkappi liigselt.
Jälgige, et toiduainete pakendites oleks võimalikult vähe õhku.
▶ Uksetihendid peavad olema puhtad, et uks alati korralikult sulguks.
▶ Sulatage külmutatud toiduaineid külmiku kambris.
Kõige energiasäästlikum konfiguratsioon nõuab, et seadme sahtlid, toidukast ja riiulid oleksid tehaseseisukorras ning toit tuleks paigutada nii kaugele kui võimalik ilma õhukanali väljalaskeavasid blokeerimata.

HOIATUS!

Enne puhastamist lahutage külmkapp vooluvõrgust.

Puhastamine

Puhastage külmkappi siis, kui selles on vähe toiduaineid või see on tühi.

Külmkappi tuleb puhastada iga nelja nädala järel – see tagab seadme nõuetekohase hoolduse ja aitab vältida ebameeldiva lõhna teket.

HOIATUS!

Seadme puhastamisel ei tohi kasutada abrasiivset harja, traatkäsna, pesuvahendi pulbrit, bensiini, amüülatsetaati, atsetooni, sarnaseid orgaanilisi lahuseid ega happelisi või leeliselisi lahuseid. Kahjustuste vältimiseks kasutage spetsiaalset külmkapi puhastusvahendit.
▶ Arge pihustage ega loputage seadet puhastamise ajal.
- Ärge kasutage seadme puhastamiseks veepihustit ega auru.
- Ärge puhastage külmi klaasriiuleid kuuma veega. Järsk temperatuurimuutus võib põhjustada klaasi purunemise.
- Ärge puudutage sügavkülmiku kambri sisepinda, sest käed võivad kambri sisepinna külge jääda. Eriti kohaldub see siis, kui käed on märjad.
Kütteperiooodil kontrollige külmutatud toiduainete seisundit.

Jälgige, et uksetihend oleks alati puhas.
▶ Puhastage külmkapi sisemust ja korpust soojas vees ning neutraalses puhastusvahendis niisutatud svammiga.
▶ 1. Puhastage külmiku sisemust ja välispinda, sealhulgas uksetihendit, ukseraami, klaasriiuleid, kaste jne, pehme rätiku või käsnaga, mis on kastetud sooja vette (millesse võib lisada neutraalset pesuvahendit).

▶ 2. Vedeliku mahavalgumise korral eemaldage köik määrdunud osad, loputage otse voolava veega, kuivatage ja asetage tagasi külmkappi.
3. Mahavoolanud koore (nt koor, sulava jäätis) korral eemaldage köik saastunud osad, asetage need mõneks ajaks sooja vette temperatuuril umbes 40°C, seejärel loputage voolava veega, kuivatage ja asetage tagasi külmikusse.
4. Kui külmiku sisse (riiulite või sahtlite vahele) satub mõni väike osa või komponent, kasutage selle vabastamiseks väikest pehmet harja. Kui te ei ulatu osani, võtke ühendust Haieri teenindusega.
▶ Loputage ja kuivatage pehme riidelapiga.
▶ Arge puhastage seadme osi nõudepesumasinas.
▶ Enne seadme taaskäivitamist oodake vähemalt viis minutit, sest sagedane käivitamine võib kompressorit kahjustada.

Sulatamine

Külmiku ja sügavkülmiku kambrite sulatamine on automaatne, nende käsitsi sulatamine ei ole vajalik.

Valgusdioodi vahetamine

HOIATUS!

Ärge asendage valgusdioodiga valgustit ise, seda võib vahetada vaid tootja või volitatud hooldustehnik.

Valgusallikaks on valgusdiood, millel on väike energiatarve ja pikk kasutusiga.

Valgustiga seotud probleemide korral võtke ühendust klienditeenindusega. Vaadake osa „KLIENDITEENINDUS“.

Valgusti parameetrid on alljärgnevad:

Külmiku kamber: 12 V max 2 W

Pikaajaline mittekasutamine

Kui te ei kasuta seadet pikka aega JA te ei soovi kasutada energiasäästufunktsiooni Holiday, tehke järgmist.

Võtke toiduained külmkapist välja.

Lahutage toitekaabel.

Puhastage seadet eespool kirjeldatud viisil.

Hoidke uksed lahti, et vältida halbade löhnade teket seadme sees.

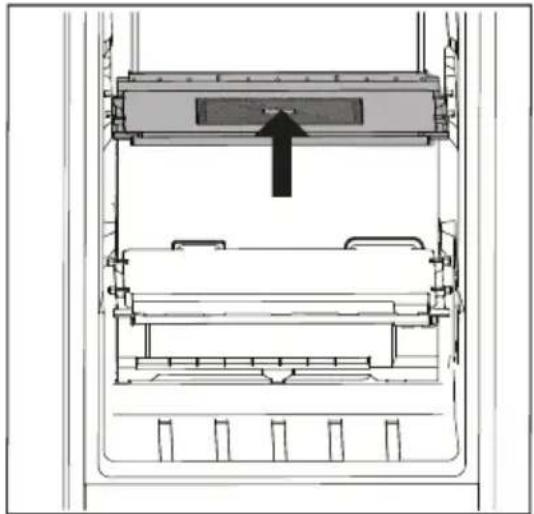

Märkus.

Lülitage külmkapp välja vaid siis, kui see on vältimatult vajalik.

Seadme teisaldamine

1. Võtke toiduained külmkapist välja ja lahutage seade vooluvõrgust.
2. Fikseerige riiulid ning külmiku ja sügavkülmiku muud liikuvad osad kleeplindiga.
3. Külmkappi ei tohi külmutussüsteemi kahjustuste välistamiseks kallutada rohkem kui 45 kraadi.

HOIATUS!

▶ Arge tõstke külmkappi selle käepidemetest.
- Ärge asetage seadet horisontaalselt põrandapinnale.

Paljusid tekkida võivaid probleeme saab kõrvaldada ilma mingite eriteadmisteta. Probleemide korral järgige allpool välja toodud suuniseid, enne kui võtate ühendust müügijärgse teenindusega. Vaadake osa „KLIENDITEENINDUS”.

HOIATUS!

▶ Enne hooldustoiminguid lahutage seadme väljalülitamiseks toitepistik pistikupesast.
Elektriseadmete remonditöid võivad teha vaid kvalifitseeritud elektrikud, sest ebaõige remondiga võivad kaasneda märkimisväärsed kahjustused.
Kahjustunud toitekaabli võib ohtude minimeerimiseks välja vahetada üksnes tootja, tootja volitatud hooldustehnik või sarnase kvalifikatsiooniga spetsialist.

Probleem	Võimalik põhjus	Võimalik lahendus
Kompressor ei tööta.	Toitepistik ei ole vooluvõrku ühendatud.Aktiveeritud on seadme sulatustsükkel	Ühendage toitepistik.See on automaatse sulatamise korral normaalne
Seade käivitub sageli või on selle käitustsükkel liiga pikk.	Sise- või välistemperatuur on liiga kõrge.Seade on olnud pikemat aega välja lülitatud.Seadme uks ei ole korralikult suletud.Ust avatakse liiga sageli või hoitakse seda liiga kaua lahti.Sügavkülmiku kambrile on valitud liiga madal temperatuuri säte.Ukse tihend on määrdunud, kulunud, pragunenud või mittesobiv.Õhuringlus ei vasta nõuetele.	Sellisel juhul on normaalne, kui käitustsükkel on tavalisest pikem.Uldjuhul kulub seadmel ette nähtud temperatuuri saavutamiseks 8–12 tundi.Sulgege uks/sahtel, kontrollige, kas seade paikneb ühetasasel pinnal, ning veenduge, et mõni toiduaine või anum ei takista ukse sulgemist.Ärge avage ust/sahtlit liiga sageli.Tõstke temperatuuri sätet, kuni saavutate rahuldava külmkapi temperatuuri. Külmkapi temperatuuri stabiliseerumiseks kulub 24 tundi.Puhastage ukse/sahtli tihend või laske klienditeenindusel see asendada.Tagage küllaldane ventilatsioon.
Külmkapi sisemus on määrdunud ja/või lõhnab.	Vajalik on külmkapi sisemuse puhastamine.Külmkapis hoitakse intensiivse lõhnaga toitu.	Puhastage külmkapi sisemus.Pakendage toit korralikult ja õhukindlalt.
Seadmesisetemperatuurei ole piisavaltmadal.	Temperatuur on seadistatud liiga kõrgele sättele.Külmkappi on pandud liiga soe toit.Külmkapis hoitakse liiga paljusid toiduaineid.Toiduained on üksteisele liiga lähedale paigutatud.Seadme uks/sahtel ei ole korralikult suletud.Ust/sahtlit avatakse liiga sageli või hoitakse seda liiga kaua lahti.	Lähtestage temperatuur.Jahutage soe toit enne selle külmkappi panemist.Jälgige, et säilitatavate toiduainete kogus poleks ülemäära suur.Jätke vajaliku õhuvoolu tagamiseks toiduainete vahele veidi ruumi.Sulgege uks/sahtel.Ärge avage ust/sahtlit liiga sageli.
Seadmesisetemperatuuron liiga madal.	Temperatuur on seadistatud liiga madalale sättele.Aktiveeritud on funktsioon Super Freeze / Super Cool või see on liiga kaua sisse lüllitatud olnud.	Lähtestage temperatuur.Lülitage funktsioon Super Freeze / Super Cool välja.
Külmiku kambristekib kondensaat.	Ümbritsev keskkond on liiga soe ja liiga niiske.Seadme uks/sahtel ei ole korralikult suletud.Ust/sahtlit avatakse liiga sageli või hoitakse seda liiga kaua lahti.Toiduanumad või vedelikke sisaldavad nõud on katmata.	Tõstke temperatuuri sätet.Sulgege uks/sahtel.Ärge avage ust/sahtlit liiga sageli.Laske kuumal toidul enne selle külmkappi panemist toatemperatuurile jahtuda ning katke toidud ja vedelikud.
Külmkapivälispinnale,uste vahele võiukse ja sahtlivaele kogunebkondensaat.	Ümbritsev keskkond on liiga soe ja liiga niiske.Uks ei ole nõuetekohaselt suletud. Seadmesisese külma õhu ja ümbritseva keskkonna sooja õhu kokkupuutel tekib kondensaat.	See on niiskes kliimas normaalne ja muutub niiskustaseme langedes.Jälgige, et uks/sahtel oleks korralikult suletud.
Ekraani valgustus töötab, kuid jahedust pole tunda.	See on demorežiimis.	Pange tähele, millises seisukorras see on, kui see on demorežiimis, väljuge sellest. Väljumine Avage külmiku uks, lukustatud olekus vajutage teist parempoolset nuppu 8S 12 tunni jooksul pärast sisselülitamist.
Sügavkülmiku kambris on liigselt jääd ja härmatist.	Toiduained ei olnud nõuetekohaselt pakendatud.Seadme uks/sahtel ei ole korralikult suletud.Ust/sahtlit avatakse liiga sageli või hoitakse seda liiga kaua lahti.Ukse/sahtli tihend on määrdunud, kulunud, pragunenud või mittesobiv.Mõni ese või toiduanum ei võimalda ust/sahtlit korralikult sulgeda.	Pakendage toiduained alati korralikult.Sulgege uks/sahtel.Arge avage ust/sahtlit liiga sageli.Puhastage ukse/sahtli tihend või laske see uuega asendada.Paigutage ukse/sahtli nõuetekohaseks sulgemiseks riiulid, ukseriiulid või külmkapis olevad toiduanumad ümber.
Külmkapi küljed ja ukseliist soojenevad.	-	See on normaalne.
Seadmest kostab anomaalseid helisid.	Seade ei paikne ühetasasel pinnal.Seade on mõne läheduses paikneva eseme vastas.	Reguleerige seadme nivelleerimiseks jalgu.Eemaldage seadme vahetust ümbrusest esemed.
Seadmest kostab vee voolamisele sarnane tasane heli.	-	See on normaalne.
Seade genereerib helisignaali.	Külmiku kambri uks on lahti.	Sulgege uks.
Seadmest kostab vaikne surisev heli.	Kondensniiskust vähendav süsteem on sisse lülitunud	See aitab vältida kondenseerumist ja on normaalne
Seadme sisevalgusti või jahutussüsteem ei tööta.	Toitepistik ei ole vooluvõrku ühendatud.Seadme toitevarustus puudub.Valgusdioodiga valgusti on kahjustunud.	Ühendage toitepistik.Kontrollige ruumi elektrivarustust. Vajadusel helistage elektriettevõttesse.Helistage valgusti asendamiseks teenindusse.

Tehnilise toega ühenduse võtmiseks külasta meie veebisaiti: https://corporate.haier-eu-rope.com/en/

Seejärel valige asjaomane tootemark ja riik. Teid suunatakse konkreetsele veebilehele, kust leiate telefoninumbri ja vormi tehnilise toega ühendust võtmiseks.

Voolukatkestus

Voolukatkestuse korral peaks toit umbes 5 tundi ohutult külmana püsima. Järgige pikaajalise voolukatkestuse korral alljärgnevaid soovitusi, millest kinnipidamine on eriti oluline suvel.

▶ Avage ust/sahtlit nii harva kui võimalik.
▶ Voolukatkestuse korral ärge pange külmkappi uusi toiduaineid.
Kui voolukatkestusest on ette teatatud ja katkestus kestab kauem kui 5 tundi, valmistage jääd, pange see sobivasse anumasse ja asetage külmiku kambri ülemisse sektsiooni.
▶ Kohe pärast toitevarustuse taastumist on vajalik toiduainete ülevaatus.
Külmkapi sisetemperatuur tõuseb voolukatkestuse või muu rikke korral, mistõttu vähenevad nii toiduainete säilivusaeg kui ka nende kvaliteet ja söödavus. Terviseriskide minimeerimiseks tuleks kõik üles sulanud toiduained koheselt tarbida või küpsetada ja uuesti külmutada (kui see on asjakohane).

Voolukatkestuse aegne sätete talletamine

Pärast toitevarustuse taastumist lülitub seade sisse toitekatkestusele eelnenud sätetega.

Lahtipakkimine

HOIATUS!

Seade on raske. Seda peab teisaldama vähemalt kaks inimest.
Hoidke köiki pakendi komponente lastele kättesaamatus kohas ja kõrvaldage need keskkonnasäästlikult.
▶ Võtke seade pakendist välja.
▶ Eemaldage köik pakendi komponendid.

Keskkonnatingimused

Toatemperatuur peaks alati jääma vahemikku 10–43°C, sest see võib mõjutada seadmesisest temperatuuri ja külmkapi energiatarvet. Ärge paigaldage seadet ilma isolatsioonita muude soojust kiirgavate seadmete (näiteks ahju või teise külmiku) lähedusse.

Ruuminõuded

Ukse avamiseks vajalik ruum (ilma kapiukse paneelita)

01 02 03 04 05 06 07

Mudel	* 5518* * 7518*	* 5519* * 7519*
01*	10 (min) / 30 (soovitatav)	10 (min) / 30 (soovitatav)
02	95° (soovitatav)	95° (soovitatav)
03	43	43
04	583	583
05	515	515
06	-3	-3
07	1060	1060

* 01: Alates kapist kuni toote tagaküljeni.
(ühik: mm)

Toote möötmed

• Määratud energiatarbimine põhineb 10 mm vahega kapi ja toote tagaosa vahel. Toode töötab korralikult ka vahega, mis on väiksem kui 10 mm, kuid tarbib veidi rohkem energiat.
• Soovitame kasutada 18 mm paksust kappi, mille hinged on alla 20 mm paksused.
• Ülaltoodud tabelis toodud mõõtmised võivad olenevalt mõõtmismeetodist erineda.
• Sisseehitatud paigalduse kohta vt paigaldusjuhendit.

Ventilatsiooni ristlõige

Ohutuskaalutlustel seadme küllaldase ventilatsiooni tagamiseks tuleb järgida välja toodud ventilatsiooni ristlõikega seonduvaid nõudeid.

200cm² 200cm² 200cm² 200cm² 200cm² A B

A: Õhu sisselaskeava ≥ 200 cm ^2 ; ventilatsioonivõimalused

B: Öhu väljalaskeava ≥ 200 cm ^2 ; ventilatsioonivõimalused

Garantii ei kata järgmistest põhjustest tingitud toote riket.

1. Asukoha valed tingimused või valed kapisuurused.

2. Defektne kapp.

3. Paigaldaja või kasutaja vead.

Vahekaugus

Paigaldusruumi nõuded on toodud allolevatel piltidel ja tabelites.

Mudel		A(mm)	B(mm)	C(mm)	D(mm)	E(mm)	Märkus
* 5518** 7518*	Min	50	400	560	1778	560	Hing: 17 mm
	Soovitatud			580	1780	562
	Max			-	1782	568
* 5519** 7519*	Min	50	400	560	1940	560	Hing: 17 mm
	Soovitatud			580	1943	562
	Max			-	1945	568

Märkus.

• Kui kapi laius on suurem kui 568 mm, võib tihend (külmiku ja kapi vahel) lahti tulla.
• Kui kapp on suurem kui maksimaalne mõõde (1782 mm), peate tühimiku täitmiseks kasutama muid viimistlusmaterjale. (EHBQW5518E/HBQW5518E/EK/EHQE/HQE1855BCMW jaoks)
• Kui kapp on suurem kui maksimaalne mõõde (1945 mm), peate tühimiku täitmiseks kasutama muid viimistlusmaterjale. (HBQW5519E/ EK/ EHBQW5519E ECM jaoks)

B 01 03 02 A

Märkus.

4 mm vahega kapi (03) paigaldamiseks vaadake allolevat kapi viitetabelit.

A Esipaneeli alumine serv ventilatsiooniava kohal B Esipaneeli üleulatus

Mudel	* 5518* * 7518*	* 5519* * 7519*
01	Min 1028+B Max 1106+B	Min 1191+B Max 1269+B
02	Min 662+A Max 740+A	Min 662+A Max 740+A
03	4 mm (külmiku ja sügavkülmiku kapi uksepaneeli vahe)

Pistikupesa asukoha ja vajaliku ruumi arvestamine

Kui paigaldate külmiku kapi sisse, veenduge, et toitejuhe on enne pistikupessa ühendamist paigutatud külmiku küljele. Kui toitejuhe on külmiku tagaküljel, vöib see vähendada energia efficientsi.

Ooteaeg

2 h

Kasutajapoolset sekkumist mittevajav määrdeõli asub kompressoris olevas kapslis. Öli võib transportimisega kaasneva seadme kaldumise tõttu suletud torustikku voolata. Oodake enne seadme vooluvõrku ühendamist vähemalt kaks tundi, et õli saaks tagasi kapslisse valguda.

Seadme vooluvõrku ühendamine

Enne seadme vooluvõrku ühendamist kontrollige, kas:

▶ toiteallikas, pistikupesa ja kaitsmed vastavad andmesildil välja toodud parameetritele;
▶ pistikupesa on maandatud ning kasutusel pole mitme pistikuga adaptereid ega pikendusjuhtmeid;
▶ toitepistik ja pistikupesa vastavad nõuetele.

Ühendage pistik nõuetekohaselt paigaldatud pistikupesaga.

HOIATUS!

Ohtude minimeerimiseks võib kahjustunud toitekaabli asendada vaid klienditeenindus (vaadake garantiikaarti).

Määrusele (EL) nr 2019/2016 vastavad toote spetsifikatsioonid

Tootemark	Haier
Mudeli nimi / identifikaator	* 5518* * 7518*	* 5519* * 7519*
Mudeli kategooria	Külmik-sügavkülmik	Külmik-sügavkülmik
Energiatõhususe klass	E/D	E/D
Aastane energiatarbimine (kWh aasta kohta) (1)	229/183	229
Kogumaht (I)	251 285
Külmiku maht (I)	178	211
Sügavkülmiku maht (I)	73 74
Mahujahuti sektsioon (L)	/	/
Mahupõhine automaatne jäämasin (L)	/	/
Tärnides väljendatud hinnang	4	4
Töötemperatuuriga > 14 °C muud sektsioonid	Ei kohaldu	Ei kohaldu
Külmavaba süsteem	Jah	Jah
Külmutusvõimsus (kg 24 tunni kohta)	6	6
Kliimaklass (2)	SN/N/ST/T	SN/N/ST/T
Müraklass ja õhus leviva müra tase (db(A) re1pW)	B(35/33) B(35/33)
Temperatuuri tõusu aeg (h)	8/9 8/9
Jäätegemisvõimekus	/	/
Seadme tüüp	Sisseehitatud	Sisseehitatud

Mudeli nimi	Energiatõhususe klass
EHBQW5518EHBQW5518EHBQW5518EKHQE1855BCMWEHQE1855BCMW	E
HBQW5519EHBQW5519EKEBHQW5519EEHBQW5519ECM	E

Selgitused:

- Jah, esiletõstetud

(1) Põhineb standarditele vastavuse 24-tunnise testi tulemustel. Tegelik tarbimine sõltub seadme kasutusalast ja asukohast.
(2) Kliimaklass SN: Seade on ette nähtud kasutamiseks kohas, kus ümbritseva õhu temperatuur on vahemikus 10 °C ja 32 °C

Kliimaklass N: seade on ette nähtud kasutamiseks ümbritseva öhu temperatuuril 16 °C kuni 32 °C

Kliimaklass ST: seade on ette nähtud kasutamiseks ümbritseva õhu temperatuuril 16 °C kuni 38 °C

Kliimaklass T: Seade on ette nähtud kasutamiseks kohas, kus ümbritseva õhu temperatuur on vahemikus 16 °C ja 43 °C

Täiendavad tehnilised andmed

Pinge/sagedus	220–240V ~/50Hz
Sisendvool (A)	1,3
Peakaitse (A)	16
Jahutusvedelik	R600a
Mõõtmed (K/L/S millimeetrites)	EHBQW5518E/ HBQW5518E/ EKEHQE/ HQE1855BCMW: 1773/540/555
	HBQW5519E/ EK/EHBQW5519E/ ECM: 1935/540/555

Küsimuste korral pöörduge ettevõtte Haier klienditeeninduse poole. Tungivalt soovitatav on kasutada originaalvaruosi.

Seadmega seotud probleemide puhul vaadake esmalt osa „Veaotsing“.

Kui seal täpsustatud meetmed ei kõrvalda probleemi:

▶ võtke ühendust kohalikuga edasimüüjaga või
▶ helistage ettevõtte Euroopa kõnekeskusesse (telefoninumbrid on välja toodud allpool) või
teeninduse ja toe ala aadressil www.haier.com, kus saate teenuse aktiveerida
▶ nõudaja leida ka KKK-sid.

Teenindusega ühendust vöttes peavad teil käepärast olema alljärgnevad andmed. Vastav teave on välja toodud andmesildil.

Mudel

Seerianumber

Garantiinõuete korral kontrollige ka tootega kaasasolevat garantiikaarti.

Ettevõtte kõnekeskused Euroopas
Riik*	Telefoninumber	Tariif
Haier Italy (IT)	19 910 0912
Haier Spain (ES)	902 509 123
Haier Germany (DE)	0180 5 39 39 99	Kõneminut 14 senti (lauatelefon)Kõneminut maksimaalselt 42 senti (mobiiltelefon)
Haier Austria (AT)	0820 001205	Kõneminut 14,53 senti (lauatelefon)Kõneminut maksimaalselt 20 senti (muud liinid)
Haier United Kingdom (UK)	0333 003 8122
Haier France (FR)	0980 406 409

* Teisi riike vaadake aadressilt www.haier.com

Haier Europe Trading S.r.l

Ühendkuningriigi filiaal

Minimaalne garantii on: 2 aastat ELi riikides, 3 aastat Türgis, 1 aasta Ühendkuningriigis, 1 aasta Venemaal, 3 aastat Rootsis, 2 aastat Serbias, 5 aastat Norras, 1 aasta Marokos, 6 kuud Alžeerias, Tuneesias seaduslikku garantiid ei nõuta.

*Seadme remondiks vajalike varuosade period:

Termostaadid, temperatuuriandurid, trükkplaadid ja valgusallikad on saadaval vähemalt seitse aastat pärast mudeli viimase seadme turustamist.

Ukse käepidemed, uksehinged, alused ja sahtlid on saadaval vähemalt seitse aastat ning uksetihendid vähemalt kümme aastat pärast mudeli viimase seadme turustamist.

* Lisateavet toote kohta leiate aadressilt https://eprel.ec.europe.eu/ või skannides seadmega kaasasoleval energiamärgisel olevat QR-koodi.
