BEDIENUNGSANLEITUNG HBQW7519D HAIER

WARNUNG: Brandgefahr/brennbares Material

DE

Das Symbol zeigt an, dass Brandgefahr besteht, da brennbare Materialien verwendet werden. Achten Sie darauf, dass kein Feuer entstehen kann, indem brennbares Material sich entzündet.

Super Cool-funktion 16

Super Freeze-funktion 16

Super Freeze-funktion

Kühl-Gefrierkombination

EHBQW5518E

HBQW5518E

HBQW5518EK

HQE1855BCMW

EHQE1855BCMW

HBQW5519E

HBQW5519EK

EHBQW5519E

EHBQW5519ECM

HBQW7518D

HBQW7519D

4 Sicherheitsinformationen

9 Bestimmungsgemäße Verwendung

10 Produktbeschreibung

12 Bedienfeld

13 Verwendung

18 Ausstattung

20 Energiespartipps

21 Pflege und Reinigung

23 Fehlerbehebung

27 Installation

34 Technische Daten

36 Kundendienst

Vor der ersten Inbetriebnahme 5

Installation 5

Täglicher Gebrauch 6

Informationen zum Kältemittelgas 8

Bedienfeld sperren/entsperren 13

Einstellen der Temperatur für den Kühlschrank 13

Einstellen der Temperatur für den Gefrierschrank 14

Wi-Fi-Funktion 15

Holiday-Funktion 15

Super Cool-Funktion 16

Super Freeze-Funktion 16

Vielen Dank für den Kauf eines Haier-Produkts.

Bitte lesen Sie diese Anweisungen sorgfältig durch, bevor Sie dieses Gerät benutzen. Die Anleitung enthält wichtige Informationen, die Ihnen dabei helfen, das Gerät optimal zu nutzen und eine sichere und ordnungsgemäße Installation, Verwendung und Wartung zu gewährleisten.

Bewahren Sie diese Anleitung an einem geeigneten Ort auf, damit Sie jederzeit für die sichere und ordnungsgemäße Verwendung des Geräts darauf zurückgreifen können. Wenn Sie das Gerät verkaufen, weggeben oder bei einem Umzug zurücklassen, vergewissern Sie sich, dass diese Anleitung auch beigelegt wird, damit sich der neue Besitzer bzw. die neue Besitzerin mit dem Gerät und den Sicherheitshinweisen vertraut machen kann.

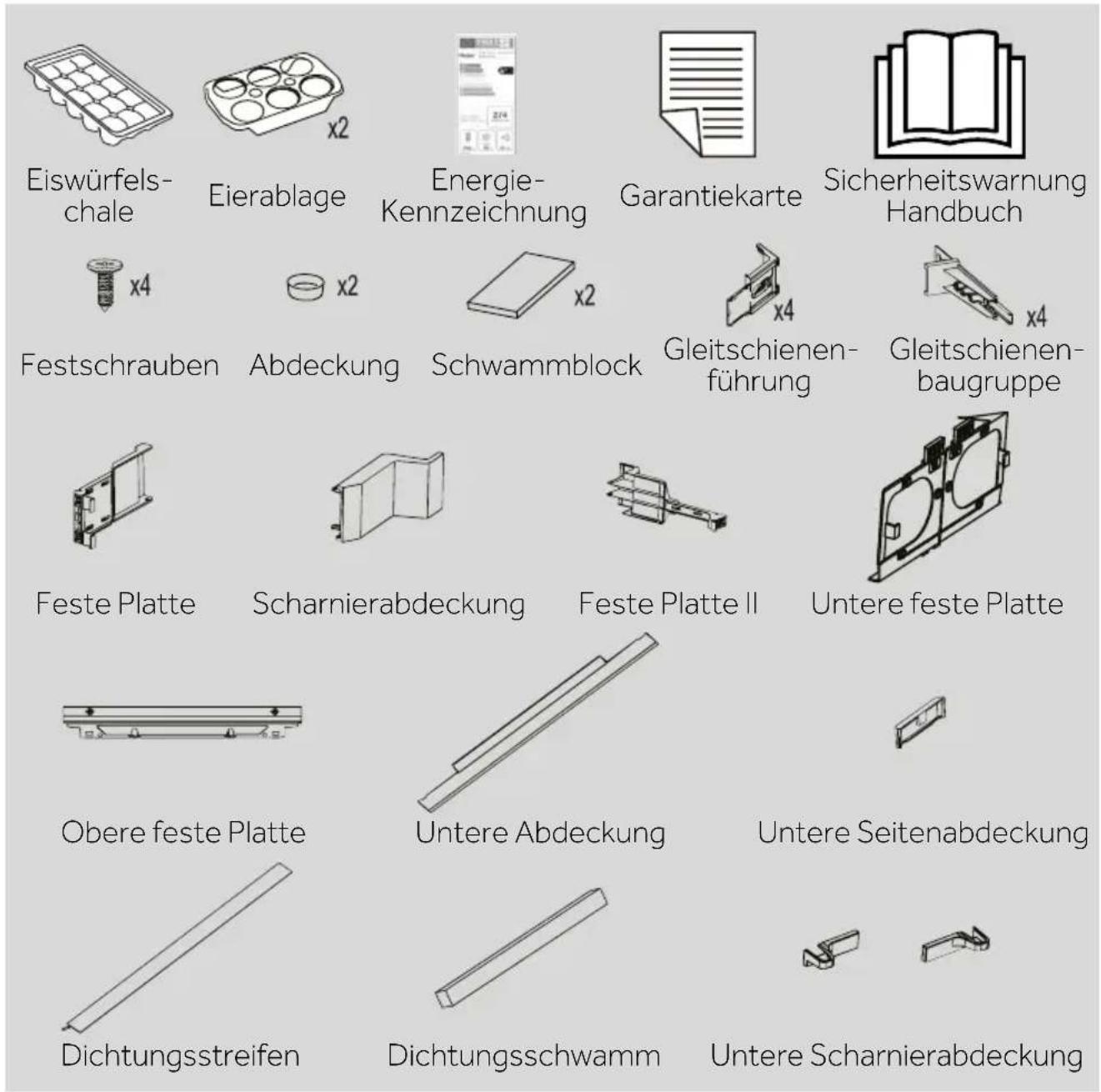

Zubehör

Überprüfen Sie Zubehör und Dokumentation gemäß dieser Liste:

WARNUNG - Wichtige Sicherheitsinformationer

HINWEIS - Allgemeine Informationen und Tipps

Umweltinformationen

Tragen Sie zum Schutz der Umwelt und der menschlichen Gesundheit bei. Entsorgen Sie die Verpackung zum Recyceln in die entsprechenden Behälter. Unterstützen Sie das Recycling von Elektro- und Elektronik-Altgeräten. Entsorgen Sie Geräte, die mit diesem Symbol gekennzeichnet sind, nicht mit dem Hausmüll. Geben Sie das Produkt an Ihre lokale Recyclinganlage zurück oder wenden Sie sich an Ihre Stadtverwaltung.

WARNUNG!

Verletzungs- oder Erstickungsgefahr!

Kältemittel und Gase müssen fachgerecht entsorgt werden. Stellen Sie sicher, dass der Schlauch des Kühlkreislaufs nicht beschädigt ist, bevor er ordnungsgemäß entsorgt wird. Trennen Sie das Gerät von der Stromversorgung. Trennen Sie das Netzkabel und entsorgen Sie es. Entfernen Sie die Fächer und Schubladen sowie die Türöffnung und die Dichtungen, um zu verhindern, dass Kinder und Haustiere im Gerät eingeschlossen werden.

Lesen Sie vor dem ersten Einschalten des Geräts folgende Sicherheitshinweise:

WARNUNG!

Vor der ersten Inbetriebnahme

▶ Vergewissern Sie sich, dass keine Transportschäden vorliegen.
Warten Sie vor dem Einschalten des Geräts mindestens zwei Stunden, damit der Kühlkreislauf auch sicher und effektiv arbeitet.
▶ Transportieren Sie das Gerät immer mit mindestens zwei Personen, da es schwer ist.
Entfernen Sie sämtliches Verpackungsmaterial, bewahren Sie es außerhalb der Reichweite von Kindern auf und entsorgen Sie es umweltfreundlich.
▶ Reinigen Sie das Gerät innen und außen mit Wasser und einem milden Reinigungsmittel, bevor Sie Lebensmittel hineinlegen.
Warten Sie nach dem Nivellieren und Reinigen mindestens 2-5 Stunden, bevor Sie das Gerät an die Stromversorgung anschließen. Siehe Abschnitt INSTALLATION.
Kühlen Sie die Fächer auf hoher Stufe vor, bevor Sie die Lebensmittel einlegen. Die Power Freeze-Funktion sorgt für eine schnelle Abkühlung des Gefrierfachs.
Die Kühlschranktemperatur und die Gefrierschranktemperatur werden automatisch auf 5°C bzw. -18°C eingestellt. Dies sind die empfohlenen Einstellungen. Falls gewünscht, können Sie diese Temperatur manuell ändern. Siehe EINSTELLEN DER TEMPERATUR.

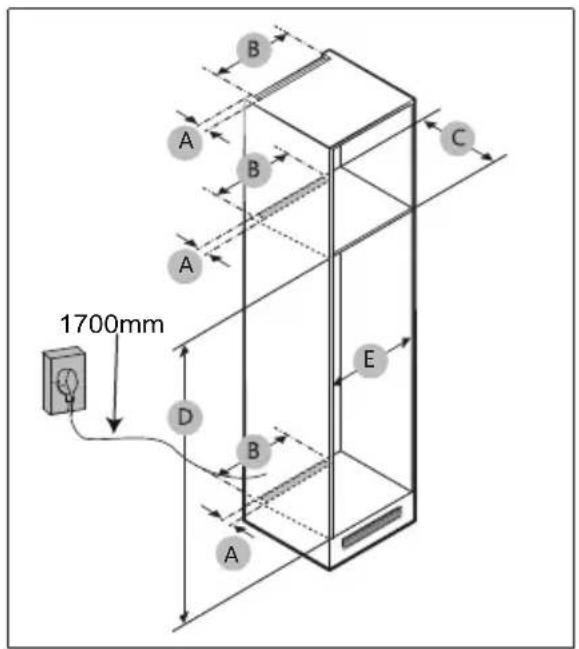

Installation

Das Gerät sollte an einem gut belüfteten Ort aufgestellt werden. Idealerweise müssen mindestens 10 cm rund um das Gerät frei bleiben.
▶ Stellen Sie das Gerät niemals in einem feuchten Bereich oder an einem Ort auf, wo es mit Wasser nassgespritzt werden könnte. Reinigen Sie Wasserspritzer und Flecken mit einem weichen, sauberen Tuch.
▶ Stellen Sie das Gerät nicht in direktem Sonnenlicht oder in der Nähe von Hitzequellen (z. B. Herden, Heizungen) auf.
▶ Installieren und richten Sie das Gerät in einem Bereich ein, der für seine Größe und Verwendung geeignet ist.

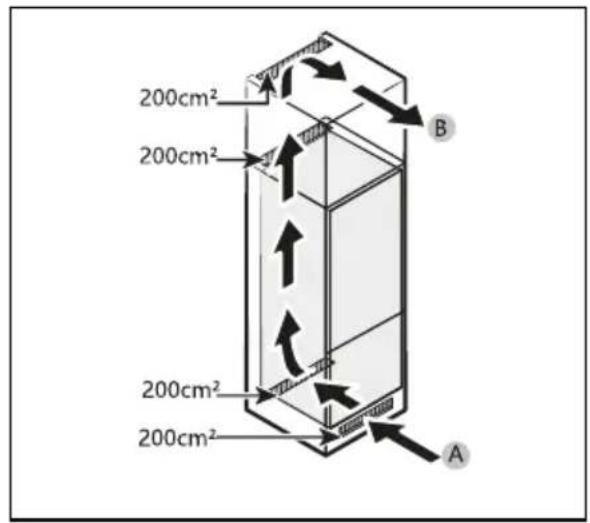

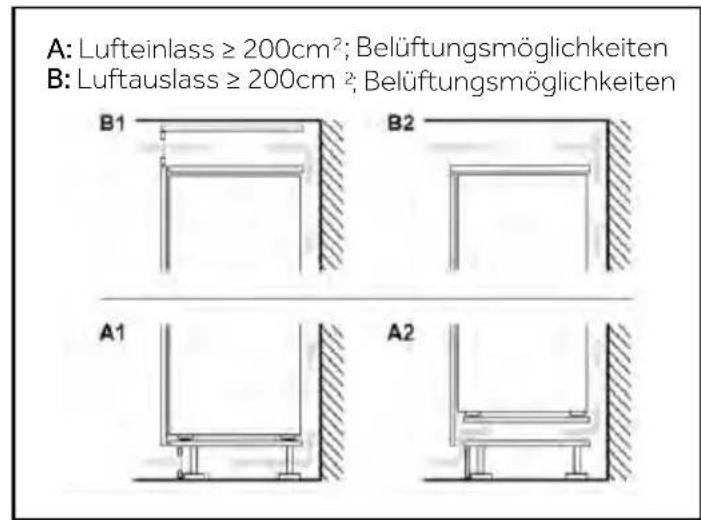

▶ Halten Sie die Lüftungsschlitze am Gerät oder in der Einbaustruktur frei.
▶ Stellen Sie sicher, dass die elektrischen Informationen auf dem Typenschild der Stromversorgung entsprechen. Ist dies nicht der Fall, wenden Sie sich an einen Elektriker.
Das Gerät wird über eine 220-240 V Wechselspannung/50 Hz betrieben. Abnormale Spannungsschwankungen könnten dazu führen, dass sich das Gerät nicht einschaltet, der Temperaturregler oder Kompressor beschädigt wird, oder dass während des Betriebs ein abnormales Geräusch auftritt. In einem solchen Fall ist ein automatischer Regler anzubringen.

WARNUNG!

▶ Verwenden Sie keine Mehrfachsteckadapter und Verlängerungskabel.

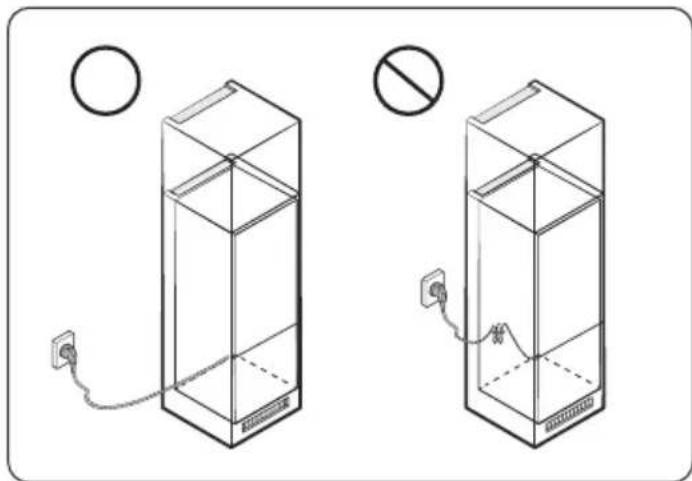

▶ Positionieren Sie keine Mehrfachsteckdosen oder Verlängerungen hinter dem Gerät.
▶ Stellen Sie sicher, dass das Netzkabel nicht durch den Kühlschrank eingeklemmt wird. Treten Sie nicht auf das Netzkabel.
▶ Verwenden Sie eine separate, geerdete Steckdose für eine leicht zugängliche Stromversorgung. Das Gerät muss geerdet werden.
Nur für Großbritannien: Das Gerätenetzkabel ist mit einem 3-adrigen Stecker (Erdungsstecker) ausgestattet, der in eine 3-adrige Norm-Buchse (geerdet) passt. Der dritte Stift (Erdung) darf auf keinen Fall gekappt oder entfernt werden. Das Gerät muss so installiert werden, dass der Stecker erreichbar ist.
▶ Den Kühlkreislauf nicht beschädigen.

Täglicher Gebrauch

▶ Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und mangelndem Wissen benutzt werden, wenn diese in die sichere Bedienung des Geräts eingewiesen wurden oder beaufsichtigt werden und die damit verbundenen Gefahren verstanden haben.
- Kinder im Alter von 3 bis 8 Jahren dürfen Kühlschränke be- und entladen, aber nicht reinigen und installieren.
- Kinder unter 3 Jahren vom Gerät fernhalten, es sei denn, sie werden ständig beaufsichtigt.
▶ Kinder dürfen nicht mit dem Gerät spielen.
Wenn Kühlgas oder ein anderes brennbares Gas in der Nähe des Geräts austritt, drehen Sie das Ventil des austretenden Gases ab. Öffnen Sie die Türen und Fenster, und ziehen Sie nicht den Netzstecker des Kühlschranks oder eines anderen Haushaltsgeräts.
Beachten Sie, dass das Gerät für den Betrieb bei einer bestimmten Umgebungstemperatur zwischen 10 und 43 °C eingestellt ist. Das Gerät funktioniert möglicherweise nicht ordnungsgemäß, wenn es über einen längere Zeitraum bei einer Temperatur oberhalb oder unterhalb des angegebenen Bereichs betrieben wird.
▶ Stellen Sie keine instabilen Gegenstände (schwere Gegenstände, mit Wasser gefüllte Behälter) auf den Kühlschrank, um Verletzungen durch Herunterfallen oder elektrische Schläge durch Kontakt mit Wasser zu vermeiden.
Ziehen Sie nicht an den Türfächern. Die Tür kann schief verzogen werden, das Flaschenregal kann herausgezogen werden, oder das Gerät kann umkippen.
▶ Schließen und öffnen Sie die Tür nur mit den Griffen. Der Spalt zwischen den Türen sowie zwischen den Türen und dem Schrank ist sehr schmal. Stecken Sie nicht Ihre Hände in diese Bereiche, um zu vermeiden, dass Sie Ihre Finger eingeklemmt werden. Öffnen oder schließen Sie die Kühlschranktüren nur dann wenn keine Kinder im Bewegungsbereich der Tür stehen.

WARNUNG!

▶ Verwenden Siekeine brennbaren, explosionsfähigen oder korrosiven Substanzen im Gerät oder in der Nähe.
Lagern Sie keine Arzneimittel, Bakterien oder Chemikalien im Gerät. Dieses Gerät ist ein Haushaltsgerät. Es wird davon abgeraten, Materialien zu lagern, die extreme Temperaturen erfordern.
Lagern Sie niemals Flüssigkeiten in Flaschen oder Dosen (außer hochprozentige Spirituosen), insbesondere kohlensäurehaltige Getränke, im Gefrierschrank, da diese beim Einfrieren platzen können.
▶ Überprüfen Sie den Zustand der Lebensmittel, wenn die Temperatur im Gefrierschrank angestiegen ist.
▶ Stellen Sie keine unnötig niedrigen Temperaturen im Kühlschrank ein. Bei hohen Einstellungen kann es zu Minustemperaturen kommen. Achtung: Flaschen können platzen.
▶ Berühren Sie Gefriergut nicht mit nassen Händen (Handschuhe tragen). Verzehren Sie insbesondere Eis am Stiel nicht sofort nach der Entnahme aus dem Gefrierfach. Es besteht die Gefahr des Erfrierens oder der Bildung von Frostblasen an Mund und Zunge. ERSTE HILFE: Sofort unter fließend kaltes Wasser halten. Nicht mit Gewalt abziehen!
▶ Berühren Sie nicht die Innenfläche des Gefrierfachs, insbesondere nicht mit nassen Händen, da Ihre Hände an der Oberfläche festfrieren könnten.
Ziehen Sie den Gerätestecker aus der Steckdose, falls die Stromversorgung unterbrochen wird oder bevor Sie das Gerät reinigen. Warten Sie vor dem Neustart mindestens 7 Minuten, da durch häufiges Einschalten der Kompresso beschädigt werden kann.
▶ Verwenden Sie Im Inneren des Haushaltsgeräts keine elektrischen Geräte, es sei denn, sie werden vom Hersteller empfohlen.

Wartung / Reinigung

▶ Kinder müssen beaufsichtigt werden, wenn sie das Gerät reinigen und warten.
Trennen Sie das Gerät von der Stromversorgung, bevor Sie eine routinemäßige Wartung durchführen. Warten Sie vor dem Neustart mindestens 5 Minuten, da durch häufiges Einschalten der Kompressor beschädigt werden kann.
▶ Fassen Sie beim Herausziehen des Gerätesteckers aus der Steckdose, den Stecker und nicht das Kabel an.
▶ Reinigen Sie das Gerät nicht mit harten Bürsten, Drahtbürsten, Reinigungspulver, Benzin, Amylacetat, Aceton und ähnlichen organischen Lösungen, Säure oder Alkalilösungen. Reinigen Sie das Gerät mit einem speziellen Reinigungsmittel für Kühlgeräte, um Beschädigungen zu vermeiden.
Kratzen Sie Frost und Eis nicht mit scharfkantigen Gegenständen ab. Verwenden Sie keine Sprays, elektrischen Heizgeräte, Haartrockner zum Abtauen oder Dampfreiniger im Gerät, um Beschädigungen der Kunststoffteile zu vermeiden

WARNUNG!

▶ Verwenden Sie keine mechanischen oder sonstigen Hilfsmittel, um den Abtauvorgang zu beschleunigen, es sei denn, dies wird vom Hersteller so empfohlen.
▶ Wenn das Stromkabel beschädigt ist, muss es vom Hersteller, von seinem Service-Mitarbeiter oder einer gleichwertig qualifizierten Person ausgetauscht werden, um jegliches Risiko zu vermeiden.
Versuchen Sie nicht, das Gerät selbst zu reparieren, zu zerlegen oder zu verändern. Bei Reparaturen wenden Sie sich bitte an unseren Kundenservice.
Entfernen Sie den Staub auf der Geräterückseite mindestens einmal im Jahr, um Brandgefahr und einen erhöhten Energieverbrauch zu vermeiden.
Das Gerät darf während der Reinigung nicht besprüht oder mit Wasser beschüttet werden.
Das Gerät darf nicht mit Wasser besprüht oder mit Dampf gereinigt werden.
▶ Reinigen Sie die kalten Einlegeböden aus Glas nicht mit heißem Wasser. Plötzliche Temperaturschwankungen können dazu führen, dass das Glas zerspringt.

Informationen zum Kältemittelgas

WARNUNG!

Das Gerät enthält das entzündliche Kältemittel ISOBUTAN (R600a). Stellen Sie sicher, dass der Kühlkreislauf während des Transports oder der Installation nicht beschädigt wird. Auslaufendes Kältemittel kann Augenverletzungen verursachen oder sich entzünden. Falls Schäden aufgetreten sind, halten Sie sich von offenen Brandquellen fern, lüften Sie den Raum gründlich, stecken Sie die Netzkabel des Geräts oder eines anderen Geräts nicht ein oder aus. Informieren Sie den Kundenservice.

Falls die Augen mit dem Kältemittel in Kontakt kommen, spülen Sie sofort unter fließendem Wasser aus und verständigen Sie den Augenarzt.

Bestimmungsgemäße Verwendung

Dieses Gerät ist zum Kühlen und Gefrieren von Lebensmitteln bestimmt. Es ist ausschließlich für den Einsatz in Haushalten und ähnlichen Bereichen konzipiert, wie z. B. in Personalküchen in Geschäften, Büros und anderen Arbeitsumgebungen, auf Bauernhöfen und in Hotels, Motels und anderen wohnähnlichen Umgebungen sowie in Bed-and-Breakfasts und für Catering-Zwecke. Das Gerät ist nicht für die kommerzielle oder industrielle Nutzung bestimmt.

Änderungen oder Anpassungen am Gerät sind nicht erlaubt. Eine unsachgemäße Verwendung kann zu Gefahren und zum Verlust von Garantieansprüchen führen.

Normen und Richtlinien

Dieses Produkt erfüllt die Anforderungen aller geltenden EG-Richtlinien mit den entsprechenden harmonisierten Normen und Standards Großbritanniens, die eine CE- oder UKCA-Kennzeichnung vorsehen.

HINWEIS

Aufgrund von technischen Änderungen und unterschiedlichen Modellen können einige der Abbildungen in dieser Anleitung von Ihrem Modell abweichen.

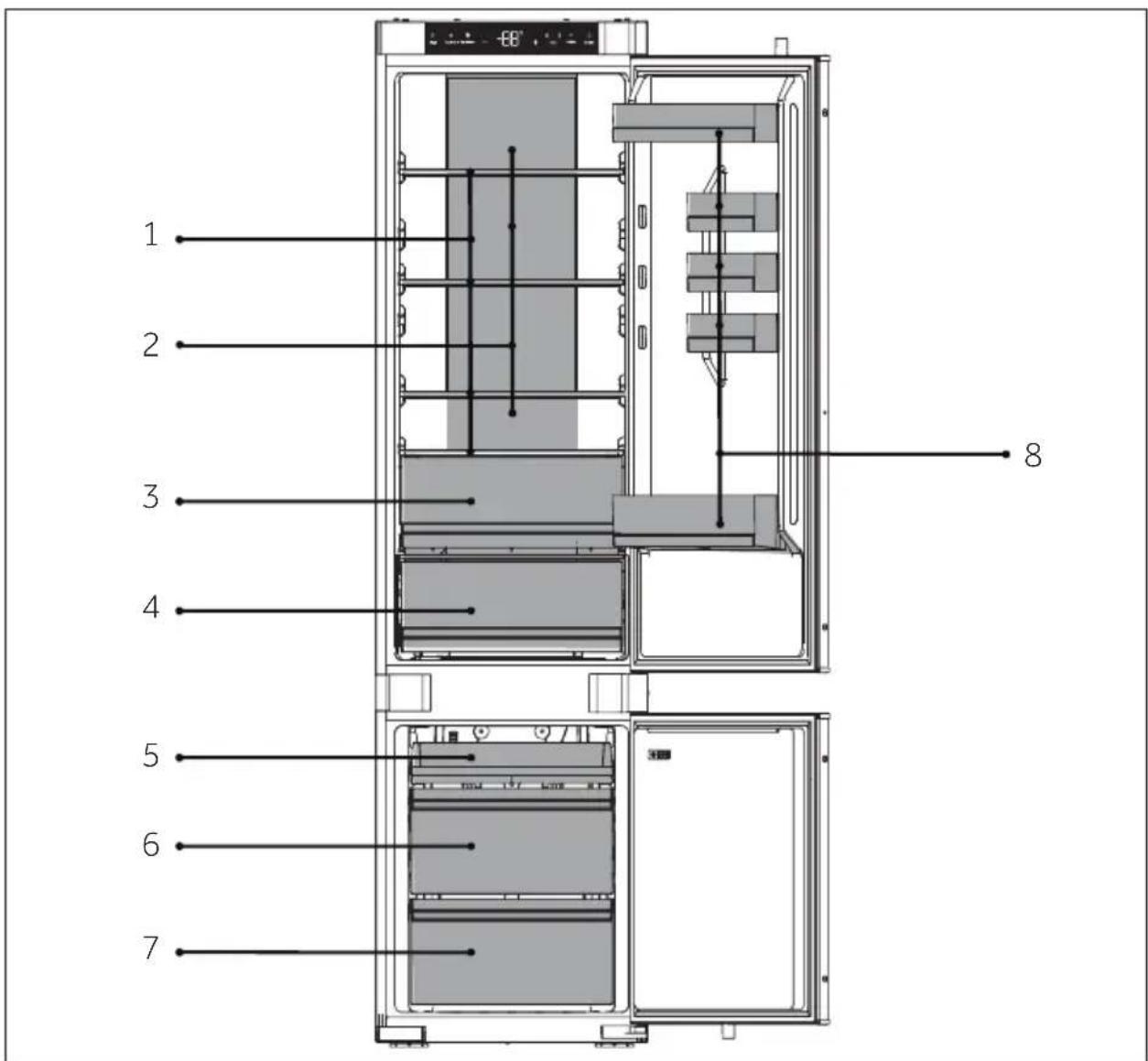

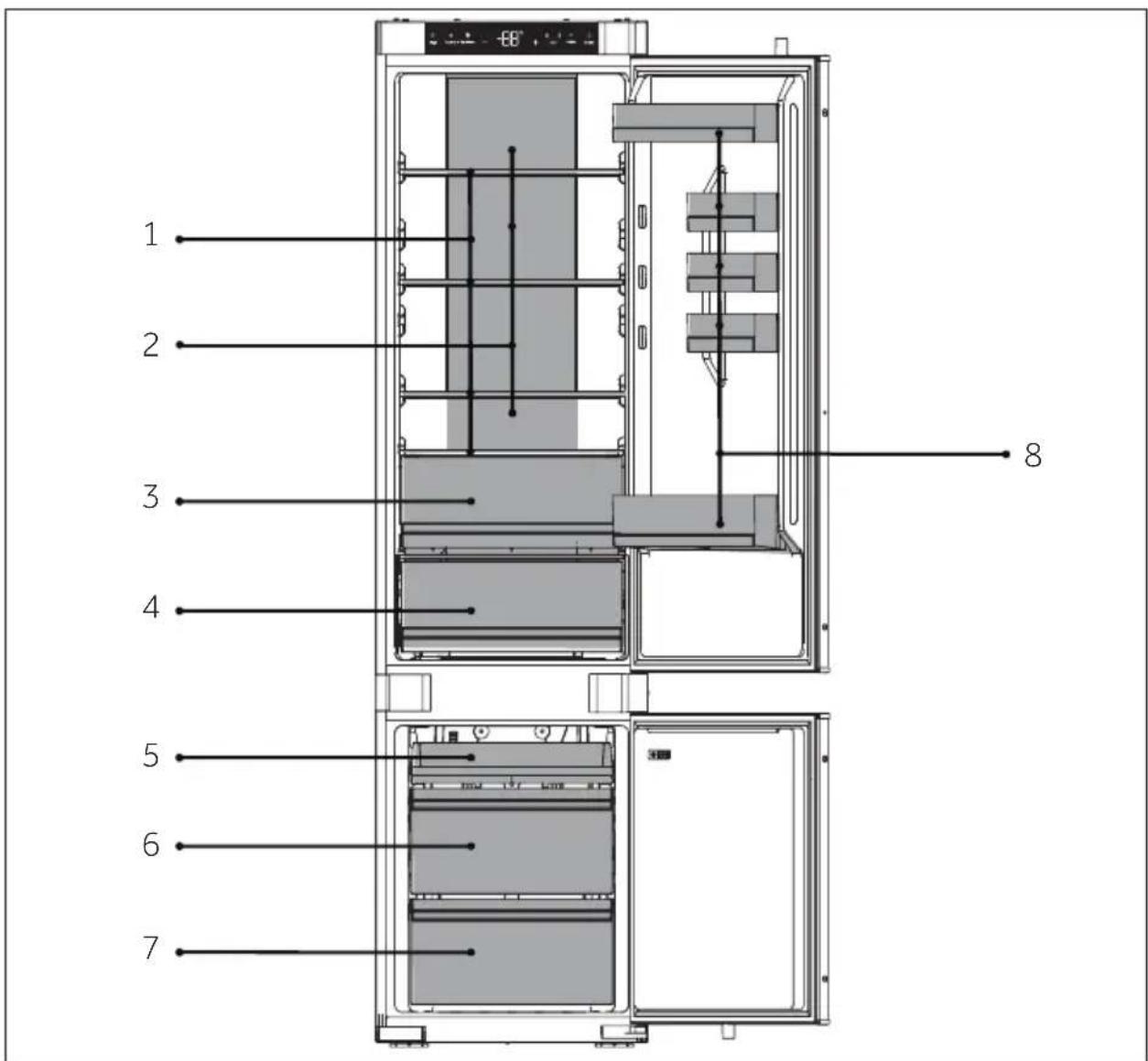

1 2 3 4 5 6 7 8

Class E:HBQW5518E/HBQW5518E/HBQW5518EK/HQE1855BCMW/HQE1855BCMWIT ClassD:HBQW5518DK/HBQW5518D/HBQW7518D

A: Kühlkammer

1 Normale Einlegeböden
2 Kanal für gekühlte Luft
3 Humidity Zone-Schublade
4 Schublade für die Fresh Box
8 Flaschenhalter

B: Gefrierschrank

5 Oberes Gefrierfach
6 Mittlere Gefrierschublade
7 Untere Gefrierschublade

HINWEIS

Aufgrund von technischen Änderungen und unterschiedlichen Modellen können einige der Abbildungen in dieser Anleitung von Ihrem Modell abweichen.

1 2 3 4 5 6 7 8

Class E:HBQW5519E/HBQW5519EK/EHBQW5519E/EHBQW5519ECM
Class D:HBQW7519D

A: Kühlkammer

1 Normale Einlegeböden
2 Kanal für gekühlte Luft
3 Humidity Zone-Schublade
4 Schublade für die Fresh Box
8 Flaschenhalter

B: Gefrierschrank

5 Oberes Gefrierfach
6 Mittlere Gefrierschublade
7 Untere Gefrierschublade

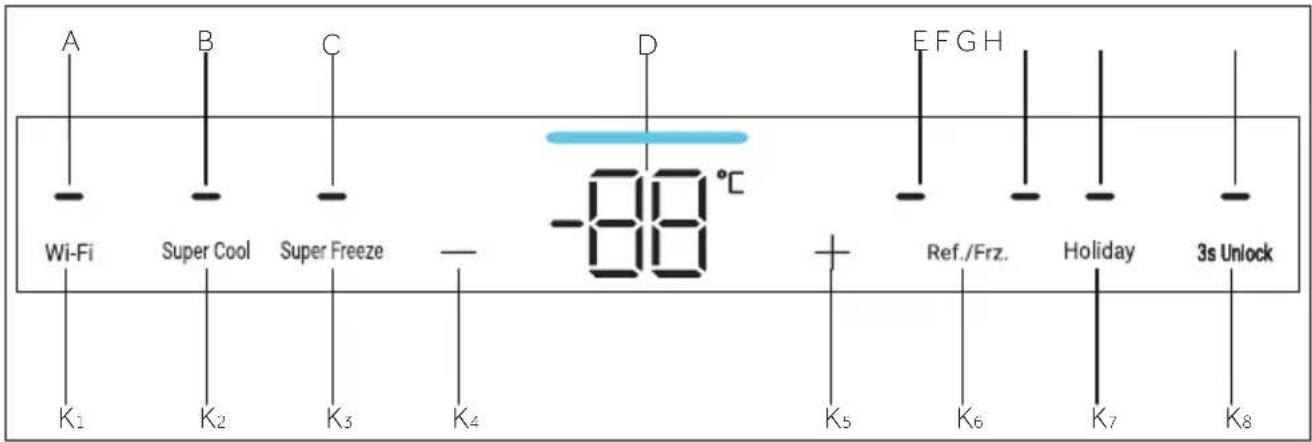

Bedienfeld

A B C D E F G H Wi-Fi Super Cool Super Freeze -88°C Ref./Frz. Holiday 3s Unlock K₁ K₂ K₃ K₄ K₅ K₆ K₇ K₈

Anzeigen:

A Wi-Fi-Funktion Indikatoren
B Super Cool-Funktion Indikatoren
C Super Freeze-Funktion Indikatoren
D Anzeige der Kühl-/Gefriertemperatur
E Anzeigen der Kühltemperaturzonen
F Gefrierschrank-Temperaturzonenanzeigen
G Holiday-Funktion Indikatoren
H Sperren und Entsperren Indikatoren

Tasten:

K_1 Taste für WLAN-Einstellungen
K_2 Taste Super Cool auswählen
K_3 Taste Super Freeze auswählen
K_4 Taste Temperatureinstellung „-“
K_5 Taste Temperatureinstellung „+“
K_6 Taste zur Auswahl der Kühl-
/Gefriertemperaturzone
K_7 Taste Holiday-Funktion
K_8 Taste zum Sperren und Entsperren

Sensortasten

Die Tasten auf dem Bedienfeld sind Sensortasten, die schon bei leichter Berührung mit dem Finger ansprechen.

Gerät ein-/ausschalten

Das Gerät ist sofort in Betrieb, wenn es an die Stromversorgung angeschlossen wird

Wenn der Kühlschrank zum ersten Mal eingeschaltet wird, leuchtet die Anzeige vonlinksnachrechtsauf. Die Kühlschranktemperatur und die Gefrierschranktemperatur werden automatisch auf 5°C bzw. -18°C eingestellt

HINWEIS

Wenn das Gerät, nachdem es von der Hauptstromversorgung getrennt wurde, eingeschaltet wird, kann es bis zu 12 Stunden dauern, bis die richtigen Temperaturen erreicht sind.

Räumen Sie das Gerät vor dem Ausschalten aus. Schalten Sie das Gerät aus, indem Sie den Netzstecker aus der Steckdose ziehen.

Bedienfeld sperren/entsperren

Automatische Sperre: Wenn innerhalb von 30 Sekunden keine Tastenbetätigung erfolgt, wird der Bildschirm automatisch gelöscht und gesperrt.

Manuelle Sperre: Wenn der Bildschirm entsperrt ist, drücken Sie die Taste „K8“ (Sperren und Entsperren) und halten Sie sie 3 Sekunden lang gedrückt, der Countdown läuft 3-2-1, der Summer ertönt einmal, die Anzeige „H“ (Sperrfunktion) leuchtet auf, und der Bildschirm ist gesperrt.

Entsperren: Wenn der Bildschirm gesperrt ist, drücken Sie die Taste „K8“ (Sperren und Entsperren) und halten Sie sie für 3 Sekunden, Countdown 3-2-1, der Summer klingelt einmal, die Anzeige „H“ (Lock-Funktion) geht off, und das Display ist entsperrt.

Temperatur einstellen

Die Temperaturen im Inneren werden durch folgende Faktoren beeinflusst:

Umgebungstemperatur, Häufigkeit der Türöffnung, Menge der gelagerten Lebensmittel, Installation des Geräts.

Einstellen der Temperatur für den Kühlschrank

Wenn nach dem Einstellen der Temperatur innerhalb von 5 Sekunden kein Betätigungsvorgang erfolgt, ermittelt und speichert das System automatisch die eingestellte Temperatur.

Einstellen der Temperatur für den Gefrierschrank

Wenn der Bildschirm entsperrt ist, drücken Sie die Taste „K 6“ (Kühl-/Gefriertemperaturzone auswählen). Der Summer ertönt einmal, die Anzeige „F“ (Gefrierschrank-Temperaturzonenanzeigen) leuchtet, und dann wird der Temperatureinstellungsmodus des Gefrierschranks aktiviert.

Drücken Sie die Taste „K _4 " (Temperatureinstellungstaste „-“); der Summer ertönt einmal, die eingestellte Temperatur des Gefrierschranks wird um 1 reduziert. Die Temperatur des Gefrierschranks wird in der Reihenfolge „-14°C -> -15°C ->

-16°C -> -17°C -> -18°C -> -19°C -> -20°C -> -21°C -> -22°C -> -23°C -> -24°C" angezeigt.

Drücken Sie die Taste „K _5 " (Temperatureinstellungstaste „+“); der Summer ertönt einmal, die eingestellte Temperatur des Gefrierschranks wird um 1 erhöht. Die Temperatur des Gefrierschranks wird in der Reihenfolge „-24°C -> -23°C -> -22°C -> -21°C -> -20°C -> -19°C -> -18°C -> -17°C -> -16°C -> -15°C -> -14°C" angezeigt.

HINWEIS

Wenn nach dem Einstellen der Temperatur innerhalb von 5 Sekunden kein Betätigungsvorgang erfolgt, ermittelt und speichert das System automatisch die eingestellte Temperatur.

Schritt 1 Laden Sie die hOn-App aus den Stores herunter.

Schritt 2 Erstellen Sie Ihr Konto in der hOn-App oder melden Sie sich an, wenn Sie bereits ein Konto haben.

Schritt 3 Folgen Sie den Kopplungs-anweisungen in der hOn-App.

1. Folgen Sie den Anweisungen in der App, um die Wi-Fi-Funktion zu konfigurieren.
2. Sobald das WLAN konfiguriert und die Verbindung hergestellt ist, leuchtet das Wi-Fi-Symbol „A“ permanent.
3. Wenn die Wi-Fi-Funktion bereits konfiguriert wurde, wird die Verbindung automatisch entsprechend der Konfigurationsinformationen wiederhergestellt, sobald die Wi-Fi-Funktion aktiviert wird.
4. Um das Wi-Fi auszuschalten, drücken Sie die Wi-Fi-Taste „K₁“ und das Wi-Fi-Symbol „A“ wird ausgeschaltet.
5. Um die Wi-Fi-Funktion einzuschalten und die Konfiguration zu starten, drücken Sie die Wi-Fi-Taste „K 1 “ und das Wi-Fi-Symbol „A“ beginnt langsam zu blinken. Wenn Sie die Wi-Fi-Funktion konfigurieren möchten, drücken Sie 3 Sekunden lang die Taste „K 1 “. Das Wi-Fi-Symbol blinkt schnell und der Konfigurationsmodus wird aktiviert. Wenn Sie die Wi-Fi-Funktion ausschalten möchten, drücken Sie einmal die Taste „K _1 “. Die oben genannten Schritte werden wiederholt.
6. Wenn das Gerät konfiguriert und die Wi-Fi-Funktion ausgeschaltet wurde, geht der Kühlschrank nicht in den Konfigurationsmodus über, nachdem er wieder an die Stromversorgung angeschlossen wird.

Holiday-Funktion

1. Wenn der Bildschirm entsperrt ist, drücken Sie die Taste „K7“ (Taste Holiday-Funktion), der Summer ertönt einmal, die Anzeige „G“ (Holiday-Funktion) leuchtet auf und die Holiday-Funktion wird eingeschaltet.
2. Wenn der Bildschirm entsperrt ist, drücken Sie die Taste „K _7 ” (Taste Holiday-Funktion), der Summer ertönt einmal, die Anzeige „G“ (Holiday-Funktion) erlischt und die Holiday-Funktion wird ausgeschaltet.

HINWEIS

1. Die Holiday-Funktion wird hauptsächlich für kurzfristige Reisen und andere Lebenssituationen verwendet. Der Kühlraum muss bei Verwendung der Holiday-Funktion geleert werden.
2. In der Holiday-Funktion ist die Temperatur im Kühlraum höher (ca. 17°C). Bitte achten Sie darauf, die Lebensmittel aus dem Kühlraum zu entfernen, damit sie nicht verderben.

Super Cool-Funktion

1. Wenn der Bildschirm entsperrt ist, drücken Sie die Taste „K₂“ (Super Cool-Auswahl), der Summer ertönt einmal, die Anzeige „B“ (Super Cool-Funktion) leuchtet auf und die Super Cool-Funktion wird eingeschaltet.
2. Wenn die Anzeige „B“ (Super Cool-Funktion) aufleuchtet, drücken Sie die Taste „K₂“ (Super Cool-Auswahl), der Summer ertönt einmal, die Anzeige „B (Super Cool-Funktion) erlischt und die Super Cool-Funktion wird ausgeschaltet.
3. Nach dem Einschalten der Super Cool-Funktion schaltet der Kühlschrank die Funktion automatisch aus, wenn die gewählte Temperatur erreicht ist. Wenn Sie die Funktion manuell verlassen möchten, können Sie die Taste „K₂“ (Super Cool-Auswahl) drücken, um sie auszuschalten.

HINWEIS

1. Im Super Cool-Status kann die Kühlschranktemperatur nicht eingestellt werden. Wenn entweder die Taste „K 4 ” (Temperatureinstellungstaste „-“) oder die Taste „K 5 ” (Temperatureinstellungstaste „+“) gedrückt wird, um die Temperatur des Kühlschranks einzustellen, blinkt die Anzeige „B“ (Super Cool-Anzeige) und es ertönt ein Signalton, der darauf hinweist, dass dieser Vorgang nicht durchgeführt werden kann.
2. Im Status der Super Cool-Funktion kann die Auto-Set-Funktion aufgrund der unterschiedlichen Steuerungsmodi nicht gleichzeitig eingeschaltet werden. Wenn Sie eine Funktion wählen, die mit einer anderen Funktion in Konflikt steht, wird die ursprüngliche Funktion automatisch beendet.
3. Diese Funktion wird nach 6 Stunden automatisch deaktiviert.

Super Freeze-Funktion

1. Wenn der Bildschirm entsperrt ist, drücken Sie die Taste „K₃“ (Super Freeze-Auswahl), der Summer ertönt einmal, die Anzeige „C“ (Super Freeze-Funktion) leuchtet auf, und die Super Freeze-Funktion wird eingeschaltet.
2. Wenn die Anzeige „C“ (Super Freeze-Funktion) aufleuchtet, drücken Sie die Taste „K _3 ” (Super Freeze-Auswahl), der Summer ertönt einmal, die Anzeige „C“ (Super Freeze-Funktion) erlischt, und die Super Freeze-Funktion wird ausgeschaltet.
3. Nach dem Einschalten der Super Freeze-Funktion schaltet der Kühlschrank die Funktion automatisch ab, wenn die ausgewählte Temperatur erreicht ist. Wenn Sie die Funktion manuell verlassen möchten, können Sie die Taste „K₃“ (Super Freeze-Auswahl) drücken, um sie auszuschalten.

HINWEIS

1. Im Super Freeze-Status kann die Gefriertemperatur nicht eingestellt werden. Wenn entweder die Taste „K 4 ” (Temperatureinstellungstaste „-“) oder die Taste „K 5 ” (Temperatureinstellungstaste „+“) gedrückt wird, um die Temperatur des Gefrierschranks einzustellen, blinkt die Anzeige „C” (Super Freeze-Anzeige) und es ertönt ein Signalton, der darauf hinweist, dass dieser Vorgang nicht durchgeführt werden kann.
2. Die Super Freeze-Funktion ist so konzipiert, dass der Nährwert der gefrorenen Lebensmittel erhalten bleibt und die Lebensmittel in kürzester Zeit eingefroren werden. Wenn große Mengen an Tiefkühlkost auf einmal eingefroren werden sollen. In der Zwischenzeit sollte die Super Freeze-Funktion 24 Stunden im Voraus eingestellt werden, damit der Gefrierschrank eine relativ niedrige Temperatur hat und die Lebensmittel eingelegt werden können. In diesem Fall wird die Gefriergeschwindigkeit des Gefrierschranks beschleunigt, die Lebensmittel können schnell eingefroren werden, der Nährwert von Lebensmitteln bleibt erhalten, und die Lagerung wird optimiert.
3. Die Super Freeze-Funktion schaltet sich nach 50 Stunden automatisch ab. Das Gerät wird dann mit der zuvor eingestellten Temperatur betrieben.

Humidity Zone-Schublade

In diesem Fach ist der Feuchtigkeitsgehalt höher als im Kühlfach. Er wird automatisch durch das System gesteuert und eignet sich zur Lagerung von Obst, Gemüse, Salaten usw.

HINWEIS

1. Entfernen Sie nicht die Kunststoffabdeckung in der Zone.
2. Sie halten die Feuchtigkeit aufrecht.
3. Kälteempfindliche Früchte wie Ananas, Avocado, Bananen und Grapefruits sollten nicht in diesem Fach gelagert werden.

1. Der Kühlschrank ist mit einem Mehrfach-Luftstrom-System ausgestattet, bei dem auf jeder Einlegebodenebene kühle Luftströme zirkulieren. Dadurch wird eine gleichmäßige Temperatur aufrechterhalten, um sicherzustellen, dass Ihre Lebensmittel länger frisch bleiben.

Verstellbare Einlegeböden

1. Die Höhe der Einlegeböden kann an Ihren Lagerbedarf angepasst werden.
2. Um einen Einlegeboden zu versetzen, heben Sie ihn an der Hinterkante an ① und ziehen Sie ihn heraus ②.
3. Um ihn wieder einzubauen, setzen Sie ihn auf die Träger an beiden Seiten und schieben sie ihn ganz nach hinten, bis die Rückseite des Einlegebodens in den Schlitzen an den Seiten steckt.

HINWEIS

Prüfen Sie, ob alle Seiten des Einlegebodens waagerecht sind.

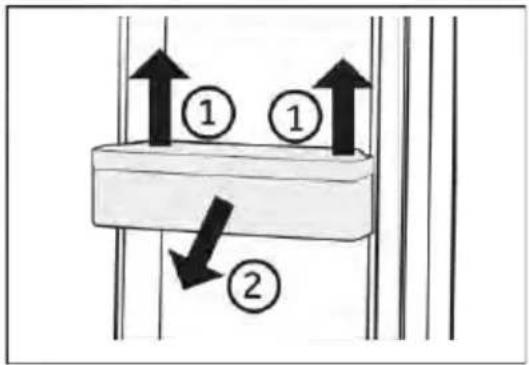

Abnehmbare Türfächer/Flaschenhalter

1. Die Türablagen können zur Reinigung herausgenommen werden:
2. Halten Sie dazu die Ablage mit beiden Händen fest, heben Sie sie nach oben ① und ziehen Sie sie heraus ②.
3. Um die Ablage wieder einzusetzen, werden die oben genannten Schritte in umgekehrter Reihenfolge durchgeführt.

Wenn das Gerät eingeschaltet wird, kann es bis zu 12 Stunden dauern, bis die richtigen Temperaturen erreicht sind.

Herausnehmbare Schublade

Um die Schublade herauszunehmen, diese bis zum Anschlag herausziehen ①, anheben und herausnehmen ②.

Um die Schublade wieder einzusetzen, werden die oben genannten Schritte in umgekehrter Reihenfolge durchgeführt.

① ② ②

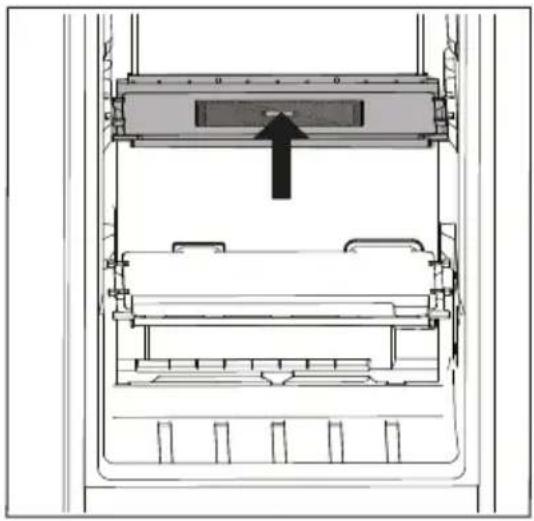

Beleuchtung

Die LED-Innenbeleuchtung leuchtet, wenn die Tür geöffnet wird. Die Leistung der LEDs wird durch keine der anderen Geräteeinstellungen beeinflusst.

Energiespartipps

▶ Stellen Sie sicher, dass das Gerät ordnungsgemäß belüftet ist (siehe INSTALLATION).
▶ Stellen Sie das Gerät nicht in direktem Sonnenlicht oder in der Nähe von Hitzequellen (z. B. Herden, Heizungen) auf.
▶ Vermeiden Sie unnötig niedrige Temperaturen im Gerät. Je niedriger die im Gerät eingestellte Temperatur ist, desto höher ist der Energieverbrauch.
▶ Funktionen wie die Super Freeze-Funktion verbrauchen mehr Energie.
▶ Lassen Sie warme Mahlzeiten erst abkühlen, bevor Sie diese in den Kühlschrank stellen.
▶ Öffnen Sie die Gerätetür so wenig und so kurz wie möglich.
Achten Sie darauf, das Gerät nicht zu überladen, um den Luftstrom nicht zu behindern.
▶ Vermeiden Sie Luft innerhalb der Lebensmittelverpackung.
▶ Halten Sie die Türdichtungen sauber, damit die Tür immer richtig schließt.
▶ Tauen Sie gefrorene Lebensmittel im Vorratsfach des Kühlschranks auf.
Die energiesparendste Konfiguration erfordert, dass das Gerät Schubladen, Lebensmittelboxen und Einlegeböden in fabriksauberem Zustand enthält, und die Lebensmittel sollten so weit wie möglich von den Auslässen des Luftkanals eingeräumt werden und diesen nicht blockieren.

WARNUNG!

Trennen Sie das Gerät vor der Reinigung von der Stromversorgung.

Reinigung

Reinigen Sie das Gerät, wenn nur wenig oder keine Lebensmittel gelagert werden. Das Gerät sollte alle vier Wochen gereinigt werden, um eine gute Wartung zu gewährleisten und um schlechte Gerüche von gelagerten Lebensmitteln zu vermeiden.

WARNUNG!

▶ Reinigen Sie das Gerät nicht mit harten Bürsten, Drahtbürsten, Reinigungspulver, Benzin, Amylacetat, Aceton und ähnlichen organischen Lösungen, Säure oder Alkalilösungen. Reinigen Sie das Gerät mit einem speziellen Reinigungsmittel für Kühlgeräte, um Beschädigungen zu vermeiden.
Das Gerät darf während der Reinigung nicht besprüht oder mit Wasser beschüttet werden.
Das Gerät darf nicht mit Wasser besprüht oder mit Dampf gereinigt werden.
▶ Reinigen Sie die kalten Einlegeböden aus Glas nicht mit heißem Wasser. Plötzliche Temperaturschwankungen können dazu führen, dass das Glas zerspringt.
▶ Berühren Sie nicht die Innenfläche des Gefrierschranks, insbesondere nicht mit nassen Händen, da Ihre Hände an der Oberfläche festfrieren könnten.
▶ Überprüfen Sie bei einem eventuellen Temperaturanstieg den Zustand des Gefrierguts.

▶ Halten Sie die Türdichtung immer sauber.
▶ Reinigen Sie das Innere und das Gehäuse des Geräts mit einem Schwamm, der mit warmem Wasser und einem neutralen Reinigungsmittel angefeuchtet wurde.

1. Säubern Sie den Kühlschrank innen und außen, einschließlich Türdichtungen, Türablage, Einlegeböden aus Glas, Schubladen usw., gründlich mit einem weichen Geschirrtuch oder einem Schwamm, der in warmes Wasser eingetaucht wurde (eventuell mit etwas neutralem Reinigungsmittel im Wasser).
2. Wenn Flüssigkeit verschüttet wurde, nehmen Sie alle verschmutzten Teile heraus, spülen Sie sie unter fließendem Wasser ab, trocknen Sie sie ab und setzen Sie sie wieder in den Kühlschrank ein.
3. Bei verschütteten Milchprodukten (z. B. Sahne, schmelzendes Eis) entfernen Sie die verunreinigten Teile, legen Sie sie für eine Weile in ca. 40 °C warmes Wasser, spülen Sie sie dann unter fließendem Wasser ab, trocknen Sie sie ab und setzen Sie sie wieder in den Kühlschrank ein.
4. Falls ein kleines Teil oder Krümel im Inneren des Kühlschranks (zwischen die Ablagen oder Schubladen) festsitzen, lösen Sie die Verunreinigung mit einer

weichen Zahnbürste. Wenn Sie die Verunreinigung nicht entfernen konnten, wenden Sie sich bitte an den Haier-Kundendienst.

Wischen Sie den Kühlschrank mit einem feuchten Tuch gründlich aus und trocknen Sie ihn mit einem weichen Tuch ab.
▶ Reinigen Sie Geräteteile nicht in einer Geschirrspülmaschine.
Warten Sie vor dem Neustart des Geräts mindestens 5 Minuten, da ein häufiger Neustart den Kompressor beschädigen kann.

Abtauen

Das Abtauen des Kühl- und Gefrierschranks erfolgt automatisch, es ist keine manuelle Tätigkeit erforderlich.

Austausch der LED-Leuchten

WARNUNG!

Wechseln Sie die LED nicht selbst. Sie darf nur vom Hersteller oder von einem autorisierten Service-Mitarbeiter ausgetauscht werden.

Die Leuchte nutzt als Lichtquelle eine LED mit geringem Energieverbrauch und langer Lebensdauer. Bei Anomalien wenden Sie sich bitte an den Kundenservice. Siehe KUNDENSERVICE.

Parameter der Leuchte:

Kühlfach des Kühlschranks: 12V max. 2W

Nichtverwendung für einen längeren Zeitraum

Wenn Sie das Gerät über einen längeren Zeitraum nicht benutzen UND die Holiday-Funktion nicht benutzen wollen:

Nehmen Sie die Lebensmittel heraus.

Ziehen Sie das Netzkabel ab.

Reinigen Sie das Gerät wie oben beschrieben.

Lassen Sie die Türen auf, um die Bildung von schlechten Gerüchen zu verhindern.

HINWEIS

Schalten Sie das Gerät nur aus, wenn es unbedingt nötig ist.

Verstellen des Geräts

1. Nehmen Sie alle Lebensmittel heraus und ziehen Sie den Gerätestecker aus der Steckdose.
2. Fixieren Sie die Einlegeböden und andere bewegliche Teile im Kühlschrank und im Gefrierschrank mit Klebeband.
3. Den Kühlschrank um maximal 45° kippen, um eine Beschädigung des Kühlsystems zu vermeiden.

WARNUNG!

Heben Sie das Gerät nicht an seinen Griffen an.
▶ Stellen Sie das Gerät niemals waagerecht auf den Boden.

Viele auftretende Probleme können von Ihnen selbst ohne spezifische Fachkenntnisse gelöst werden. Bei Problemen prüfen Sie bitte alle angezeigten Möglichkeiten und befolgen Sie die nachstehenden Anweisungen, bevor Sie einen Kundendienst kontaktieren. Siehe KUNDENSERVICE.

WARNUNG!

▶ Schalten Sie das Gerät vor der Wartung aus und ziehen Sie den Netzstecker aus der Steckdose.
Elektrische Geräte sollten nur von qualifizierten Fachelektrikern repariert werden, da unsachgemäße Reparaturen erhebliche Folgeschäden verursachen können.
▶ Eine beschädigte Lieferung sollte nur vom Hersteller, von seinem Service-Mitarbeiter oder einer gleichwertig qualifizierten Person ausgetauscht werden, um jegliches Risiko zu vermeiden.

Problem	Mögliche Ursache	Mögliche Behebung
Der Kompressor funktioniert nicht.	Der Netzstecker ist nicht an die Steckdose angeschlossen.Das Gerät befindet sich im Abtauvorgang.	Den Netzstecker anschließen.Dies ist normal für eine automatische Abtauung.
Das Gerät läuft häufig oder zu lange.	Die Innen- oder Außentemperatur ist zu hoch.Das Gerät wurde über einen längeren Zeitraum ausgeschaltet.Eine Gerätetür wurde nicht richtig geschlossen.Die Tür wurde zu häufig oder zu lange geöffnet.Die Temperatur für den Gefrierschrank ist zu niedrig.Die Türdichtungen sind verschmutzt, verschlissen, gerissen oder verrutscht.Die erforderliche Luftzirkulation ist nicht gewährleistet.	In diesem Fall ist es normal, dass das Gerät länger läuft.Normalerweise dauert es 8 bis 12 Stunden, bis das Gerät vollständig abgekühlt ist.Die Tür/Schublade schließen und sicherstellen, dass das Gerät auf einem ebenem Untergrund steht und dass keine Lebensmittel oder Behälter gegen die Tür stoßen.Die Tür/Schublade nicht zu häufig öffnen.Die Temperatur höher einstellen, bis eine zufriedenstellende Kühlschranktemperatur erreicht ist. Es dauert 24 Stunden, bis sich die Kühlschranktemperatur stabilisiert hat.Die Tür-/Schubladendichtungen reinigen oder vom Kundendienst ersetzen lassen.Für eine ausreichende Belüftung sorgen.
Das Innere des Kühlschranks ist schmutzig und/oder übelriechend.	Das Innere des Kühlschranks muss gereinigt werden.Lebensmittel mit starkem Geruch werden im Kühlschrank gelagert.	Das Innere des Kühlschranks reinigen.Packen Sie diese Lebensmittel sorgfältig ein.
Das Innere des Geräts ist nicht kalt genug.	Die Temperatur ist zu hoch eingestellt.Es wurden zu warme Lebensmittel eingelagert.Es wurden zu viele Lebensmittel auf einmal hineingelegt.Die Lebensmittel liegen zu dicht beieinander.Eine Tür/Schublade wurde nicht richtig geschlossen.Die Tür/Schublade wurde zu häufig oder zu lange geöffnet.	Die Temperatur zurücksetzen.Die Lebensmittel immer erst abkühlen lassen, bevor Sie sie hineinlegen.Nur kleinere Mengen an Lebensmitteln hineinlegen.Zwischen mehreren Lebensmitteln einen Abstand lassen, damit die Luft zirkulieren kann.Die Tür/Schublade schließen.Die Tür/Schublade nicht zu häufig öffnen.
Das Innere des Geräts ist zu kalt.	Die Temperatur ist zu niedrig eingestellt.Die Super Freeze-/Super Cool-Funktion ist aktiviert oder läuft zu lange.	Die Temperatur zurücksetzen.Die Super Freeze-/Super Cool-Funktion ausschalten.
Feuchtigkeitsbildung im Innern des Kühlfachs.	Das Klima ist zu warm und zu feucht.Eine Tür/Schublade wurde nicht richtig geschlossen.Die Tür/Schublade wurde zu häufig oder zu lange geöffnet.Lebensmittelbehälter oder Flüssigkeiten werden offen gelassen.	Die Temperatur erhöhen.Die Tür/Schublade schließen.Die Tür/Schublade nicht zu häufig öffnen.Heiße Speisen auf Raumtemperatur abkühlen lassen und Speisen und Flüssigkeiten abdecken.
Feuchtigkeit sammelt sich außen am Kühlschrank oder zwischen der Tür oder den Türen und der Schublade.	Das Klima ist zu warm und zu feucht.Die Tür ist nicht richtig geschlossen. Die kalte Luft im Gerät und die warme Außenluft kondensieren.	Das ist bei feuchtem Klima normal und ändert sich, wenn die Feuchtigkeit abnimmt.Prüfen Sie, ob die Tür/Schublade fest geschlossen ist.
Die Display-Leuchten funktionieren, aber es ist keine Kühlung zu spüren.	Der Demo-Modus ist aktiviert.	Den Status überprüfen. Wenn der Demo-Modus aktiviert ist, den Modus beenden. Beenden Öffnen Sie die Kühlschranktür im verriegelten Zustand und drücken Sie innerhalb von 12 Stunden nach dem Einschalten 8 Sekunden lang die zweite Taste auf der rechten Seite.
Starke Eisbildung und Frost im Gefrierfach.	Die Lebensmittel sind nicht angemessen verpackt.Eine Tür/Schublade wurde nicht richtig geschlossen.Die Tür/Schublade wurde zu häufig oder zu lange geöffnet.Die Tür-/Schubladendichtungen sind verschmutzt, verschlissen, gerissen oder verrutscht.Etwas im Inneren verhindert, dass die Tür/Schublade richtig schließt.	Die Lebensmittel immer gut verpacken.Die Tür/Schublade schließen.Die Tür/Schublade nicht zu häufig öffnen.Die Tür-/Schubladendichtungen reinigen oder austauschen.Die Einlegeböden, Türfächer oder Behälter so versetzen, dass die Tür/Schublade richtig schließt.
Die Seitenwände des Schranks und die Türleiste werden warm.	-	Das ist normal.
Das Gerät macht ungewöhnliche Geräusche.	Das Gerät befindet sich nicht auf einem ebenen Untergrund.Das Gerät berührt einige Gegenstände um es herum.	Die Füße entsprechend einstellen, um das Gerät zu nivellieren.Die Gegenstände um das Gerät herum entfernen.
Es ist ein leichtes Geräusch zu hören, ähnlich wie dem von fließendem Wasser.	-	Das ist normal.
Sie hören einen Signalton.	Die Kühlschranktür ist offen.	Die Tür schließen.
Sie hören ein schwaches Brummen.	Das Antikondensations-system arbeitet.	Dies verhindert Kondensation und ist normal.
Die Innenbeleuchtung oder das Kühlsystem funktioniert nicht.	Der Netzstecker ist nicht an die Steckdose angeschlossen.Die Stromversorgung ist nicht intakt.	Den Netzstecker anschließen.Die Stromversorgung des Raums überprüfen. Den örtlichen Stromversorger anrufen!
	Die LED-Leuchte ist defekt.	Für den Austausch der Leuchte rufen Sie bitte den Kundendienst an.

Um den technischen Kundendienst zu kontaktieren, besuchen Sie unsere Website: https://corporate.haier-europe.com/en/

Wählen Sie im Abschnitt „Website“ die Marke Ihres Produkts und Ihr Land aus. Sie werden auf die entsprechende Website weitergeleitet, auf der Sie die Telefonnummer und das Formular zur Kontaktaufnahme mit dem technischen Kundendienst finden.

Stromunterbrechung

Bei Stromausfall sollten die gelagerten Lebensmittel noch 5 Stunden lang frisch gekühlt bleiben. Beachten Sie diese Tipps bei einer längeren Stromunterbrechung, insbesondere im Sommer:

• Öffnen Sie die Tür/Schublade so selten wie möglich.
  ▶ Legen Sie während eines Stromausfalls keine weiteren Lebensmittel in das Gerät.
  ▶ Wenn der Stromausfall vorher angekündigt wurde und die Unterbrechungsdauer länger als 5 Stunden ist, frieren Sie im Voraus ein paar Eiswürfel oder Kühlakkus ein, und legen Sie diese beim Stromausfall oben in das Kühlfach.
  Prüfen Sie nach dem Stromausfall sofort, ob die Lebensmittel verdorben sind.
  Da die Temperatur im Kühlschrank während einer Stromunterbrechung oder eines anderen Fehlers ansteigt, werden die Haltbarkeit und die Qualität der Lebensmittel reduziert. Aufgetaute Lebensmittel sollten entweder verzehrt oder gekocht und (sofern geeignet) gleich danach wieder eingefroren werden, um Gesundheitsrisiken zu vermeiden.

Speicherfunktion bei Stromunterbrechung

Nach Wiederherstellung der Stromversorgung fährt das Gerät mit den Einstellungen fort, die vor dem Stromausfall eingestellt waren.

Auspacken

WARNUNG!

Das Gerät ist schwer. Transportieren oder bewegen Sie es immer mit mindeste zwei Personen.
▶ Bewahren Sie sämtliche Verpackungsmaterialien außerhalb der Reichweite von Kindern auf und entsorgen Sie sie umweltfreundlich.
▶ Nehmen Sie das Gerät aus der Verpackung.
▶ Entfernen Sie alle Verpackungsmaterialien.

Umgebungsbedingungen

Die Raumtemperatur sollte immer zwischen 10 °C und 43 °C liegen, da sie die Temperatur im Inneren des Geräts und dessen Energieverbrauch beeinflussen kann. Installieren Sie das Gerät nicht in der Nähe anderer wärmeemittierender Geräte (Ofen, Kühlschränke).

Platzbedarf

Platzbedarf bei geöffneter Tür (ohne Schranktürblatt)

01 02 03 04 05 06 07

Modell	* 5518* * 7518*	* 5519* * 7519*
01*	10 (min.) / 30 (empfohlen)	10 (min.) / 30 (empfohlen)
02	95° (empfohlen)	95° (empfohlen)
03	43	43
04	583	583
05	515	515
06	-3	-3
07	1060	1060

* 01: Vom Schrank zur Rückseite des Produkts.
(Einheit: mm)

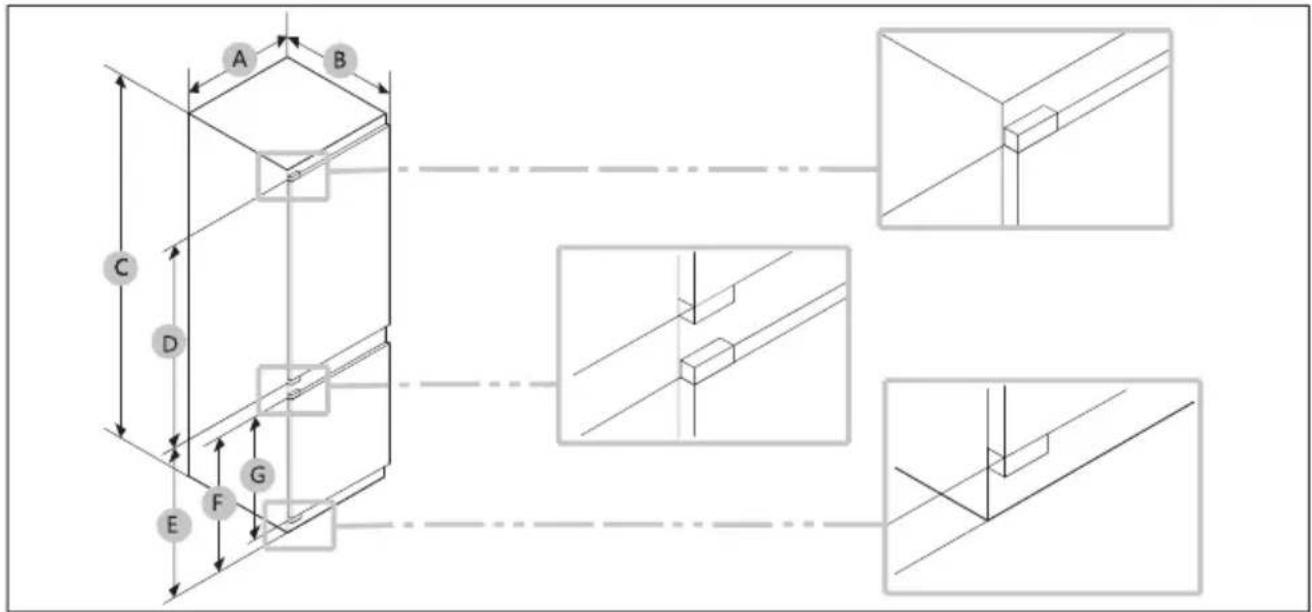

Produktabmessungen

• Der angegebene Energieverbrauch basiert auf der Annahme eines 10-mm-Abstands zwischen Schrank und Rückseite des Produkts. Das Produkt funktioniert auch bei einem Abstand von weniger als 10 mm einwandfrei, verbraucht jedoch etwas mehr Energie.
• Wir empfehlen die Verwendung eines Schranks mit einer Stärke von 18 mm und Scharnieren mit einer Stärke von weniger als 20 mm.
  • Die Messwerte in der obigen Tabelle können je nach Messmethode abweichen.
  • Informationen zum Einbau finden Sie in der Installationsanleitung.

Platzbedarf für eine ausreichende Belüftung

Damit eine ausreichende Belüftung des Geräts gewährleistet wird, dürfen die Hinweise zum ausreichenden Platzbedarf aus Sicherheitsgründen nicht missachtet werden.

200cm² 200cm² 200cm² 200cm² 200cm² A B

A: Lufteinlass ≥ 200cm²; Belüftungsmöglichkeiten B: Luftauslass ≥ 200cm²; Belüftungsmöglichkeiten B1 B2 A1 A2

Abmessungen des Schranks

1700mm A B C D E B A

VORSICHT!

Jeder Produktfehler, der auf die folgenden Ursachen zurückzuführen ist, wird von der Garantie nicht abgedeckt.

1. Ungünstige Standortbedingungen oder falsche Schrankgrößen.
2. Defekter Schrank.
3. Fehler durch den Installateur oder den Benutzer.

Platz

Der Platzbedarf für die Installation ist in den nachstehenden Abbildungen und Tabellen angegeben.

Modell		A(mm)	B(mm)	C(mm)	D(mm)	E(mm)	Anmerkung
* 5518** 7518*	Min.	50	400	560	1778	560	Scharnier: 17mm
	Empfohlen			580	1780	562
	Max.			-	1782	568
* 5519** 7519*	Min.	50	400	560	1940	560	Scharnier: 17mm
	Empfohlen			580	1943	562
	Max.			-	1945	568

HINWEIS

• Wenn die Breite eines Schranks größer als 568 mm ist, kann sich die Dichtung (zwischen Kühlschrank und Schrank) lösen.
• Wenn der Schrank höher ist als die maximale Abmessung (1782 mm), müssen Sie andere Materialien verwenden, um die Lücke zu schließen. (Für EHBQW5518E/ HBQW5518E/ EK/ EHQE/ HQE1855BCMW)
• Wenn der Schrank höher als das Höchstmaß (1945 mm) ist, müssen Sie andere Materialien verwenden, um die Lücke zu schließen. (Für HBQW5519E/ EK/EHBQW5519E/ ECM)

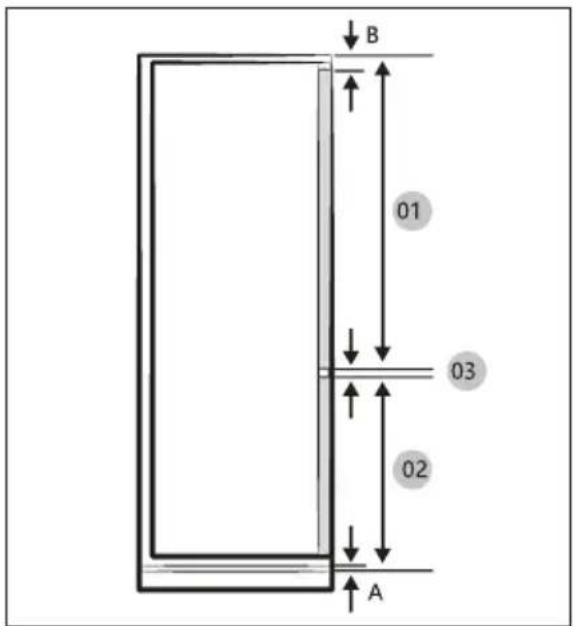

B 01 03 02 A

HINWEIS

Für den Einbau eines Schranks, der einen Abstand von 4 mm erfordert (03), siehe die nachstehende Tabelle mit den Schrankreferenzen.

A Untere Kante der Frontplatte über der Belüftung
B Überhang der Frontplatte

(Einheit: mm)

Modell	* 5518* * 7518*	* 5519* * 7519*
01	Min. 1028+B Max. 1106+B	Min. 1191+B Max. 1269+B
02	Min. 662+A Max. 740+A	Min. 662+A Max. 740+A
03	4 mm (Spalt zwischen Kühl- und Gefrierschranktüren)

Berücksichtigung der Lage der Steckdose und des Platzbedarfs

Wenn Sie den Kühlschrank in einen Schrank einbauen, vergewissern Sie sich, dass das Netzkabel an einer Seite des Kühlschranks verlegt ist, bevor Sie den Stecker in eine Steckdose stecken. Wenn sich das Netzkabel an der Rückseite des Kühlschranks befindet, kann dies die Energieeffizienz beeinträchtigen

Wartezeit

2 h

Das wartungsfreie Schmieröl befindet sich in der Kapsel des Kompressors.

Dieses Öl kann beim Transport durch das geschlossene Rohrsystem gelangen, wenn das Gerät gekippt wird.

Warten Sie mindestens 2 Stunden, bevor Sie das Gerät an die Stromversorgung anschließen, damit das Öl wieder in die Kapsel zurückfließt.

Elektrischer Anschluss

Stellen Sie vor jedem Anschluss sicher, dass:

▶ die Stromversorgung, Steckdose und Sicherung den Angaben auf dem Typenschild entsprechen.
▶ die Steckdose geerdet ist und kein Mehrfachstecker oder Verlängerungskabel vorhanden ist.
▶ der Netzstecker und die Steckdose richtig zusammenpassen.

Schließen Sie den Stecker an eine ordnungsgemäß installierte Haushaltssteckdose an.

WARNUNG!

Um Gefahren zu vermeiden, muss ein beschädigtes Netzkabel vom Kundenservice ausgetauscht werden (siehe Garantiekarte).

Produktdatenblatt gemäß der EU-Verordnung Nr. 2019/2016

Marke	Haier
Modellname/Kennzeichnung	* 5518* * 7518*	* 5519* * 7519*
Kategorie des Modells	Kühl-Gefrierkombination	Kühl-Gefrierkombination
Energieeffizienzklasse	E/D E/D
Jährlicher Energieverbrauch (kWh/Jahr) (1)	229/183	229
Gesamtvolumen (L)	251 285
Volumen Kühlschrank (L)	178	211
Volumen Gefrierschrank (L)	73	74
Volumen Kühlfach (L)	/	/
Volumen des automatischen Eiswürfelbereiters (L)	/	/
Sterne-Bewertung	4	4
Temperatur der anderen Fächer > 14 °C	Nicht anwendbar	Nicht anwendbar
Frostfreies System	Ja	Ja
Gefrierleistung (kg/24h)	6	6
Klima-Bewertung (2)	SN/N/ST/T	SN/N/ST/T
Geräuschemissionsklasse und Luftschallemissionen (db(A)re1pW)	B (35/33 B (35/33)
Temperaturanstiegszeit (h)	8/9 8/9
Leistung des Eiswürfelbereiters	/	/
Gerätetyp	Einbau	Einbau

Modellname	Energieeffizienzklasse
EHBQW5518EHBQW5518EHBQW5518EKHQE1855BCMWEHQE1855BCMW	E
HBQW5519EHBQW5519EKEBHQW5519EEHBQW5519ECM	E

Erläuterungen:

- Ja, vorhanden

(1) Basierend auf den Ergebnissen des Normenkonformitätstests über 24 Stunden. Der tatsächliche Verbrauch hängt von der Verwendung und dem Standort des Geräts ab.
(2) Klima-Bewertung SN: Dieses Gerät ist für die Verwendung bei einer Umgebungs-temperatur zwischen +10 °C und +32 °C ausgelegt.

Klima-Bewertung N: Dieses Gerät ist für die Verwendung bei einer Umgebungs-temperatur zwischen +16°C und +32°C ausgelegt.

Klima-Bewertung ST: Dieses Gerät ist für die Verwendung bei einer Umgebungs-temperatur zwischen +16°C und +38°C ausgelegt.

Klimaklasse T: Dieses Gerät ist für die Verwendung bei einer Umgebungs-temperatur zwischen +16 °C und +43 °C ausgelegt.

Zusätzliche technische Daten

Spannung / Frequenz	220-240V ~/50Hz
Eingangsstrom (A)	1.3
Hauptsicherung (A)	16
Kühlmittel	R600a
Abmessungen (H/B/T in mm)	EHBQW5518E/ HBQW5518E/ EKEHQE/ HQE1855BCMW: 1773/540/555
	HBQW5519E/ EK/EHBQW5519E/ ECM: 1935/540/555

Wir empfehlen unseren Haier Kundendienst und die Verwendung von Original-Ersatzteilen.

Wenn Sie Probleme mit dem Gerät haben, lesen Sie bitte zuerst den Abschnitt „FEHLERBEHEBUNG“.

Wenn Sie dort keine Lösung finden, wenden Sie sich bitte an

▶ Ihren Händler vor Ort oder
an unser Europäisches Call-Service-Center (siehe unten aufgeführte Telefonnummern) oder
an den Kundendienst und Support unter www.haier.com, wo Sie den Serviceanspruch aktivieren können.
▶ Hier finden Sie auch die FAQ.

Um unseren Kundendienst zu kontaktieren, stellen Sie sicher, dass Sie die nachfolgend aufgeführten Daten zur Hand haben.

Die Informationen finden Sie auf dem Typenschild.

Modell

Seriennummer

Prüfen Sie im Garantiefall auch die mit dem Produkt mitgelieferte Garantiekarte.

Europäisches Call-Service-Center
Land*	Telefonnummer	Kosten
Haier Italy (IT)	199 100912
Haier Spain (ES)	902 509 123
Haier Germany (DE)	0180 5 39 39 99	• 14 Ct/min Festnetz• max. 42 Ct/min Mobil
Haier Austria (AT)	0820 001205	• 14,53 Ct/min Festnetz• max. 20 Ct/min alle anderen
Haier United Kingdom (UK)	0333 003 8122
Haier France (FR)	0980 406 409

*Für andere Länder siehe www.haier.com

Haier Europe Trading S.r.l

Niederlassung UK

*Gewährleistungsdauer des Kühlgeräts:

Die Mindestgarantie beträgt: 2 Jahre für EU-Länder, 3 Jahre für die Türkei, 1 Jahr für Großbritannien, 1 Jahr für Russland, 3 Jahre für Schweden, 2 Jahre für Serbien, 5 Jahre für Norwegen, 1 Jahr für Marokko, 6 Monate für Algerien, Tunesien keine gesetzliche Gewährleistung erforderlich.

*Der Zeitraum für die Beschaffung von Ersatzteilen für die Reparatur des Geräts:

Thermostate, Temperatursensoren, Leiterplatten und Leuchtmittel sind für einen Zeitraum von mindestens sieben Jahren nach Inverkehrbringen des letzten Gerätes des Modells erhältlich.

Türgriffe, Türscharniere, Auszüge und Schubladen für eine Mindestdauer von sieben Jahren und Türdichtungen für eine Mindestdauer von 10 Jahren, nachdem das letzte Gerät des Modells in Verkehr gebracht wurde.

*Weitere Informationen zum Produkt finden Sie entweder unter https://eprel.ec.europe.eu/ oder Sie scannen den QR-Code auf dem Energielabel, das dem Gerät beiliegt.

34 Technische gegevens

36 Klantenservice

Super Cool-funktion 16

Super Freeze-funktion 16

A Wi-Fi-funktionsindikatorer
B Supercool funktionsindikatorer
C Super Freeze-funktionsindikatorer
D Kyl-/frystemperaturin dikatorer
E Kyltemperaturzonsindikatorer
F Frystemperaturzonindikatorer
G Holiday-funktionsindikatorer
H Låsfunktionsindikatorer

Knappar:

Super Freeze-funktion
