MANUAL DE UTILIZADOR G 18SH2 HITACHI

MONTAJE Y FUNCIONAMIENTO

El valor total de vibración declarado se ha medido según un método de prueba estándar, y permite comparar unas herramientas con otras. También resulta útil para llevar a cabo evaluaciones preliminares de exposición. ADVERTENCIA ○ La emisión de vibración durante la utilización real de la herramienta eléctrica puede ser diferente del valor total declarado en función de las formas de utilización de la herramienta. ○ Identifi que las medidas de seguridad para proteger al operador basadas en una estimación de exposición en condiciones reales de uso (teniendo en cuenta todas las partes del ciclo de funcionamiento, como tiempos durante los que la herramienta está apagada y durante los que funciona lentamente, además del tiempo de activación). NOTA Debido al programa continuo de investigación y desarrollo de HITACHI estas especifi caciones están sujetas a cambio sin previo aviso. 0000BookG18SH2.indb360000BookG18SH2.indb36 2016/06/2316:47:512016/06/2316:47:5137 Português Não utilize uma ferramenta elétrica quando estiver cansado ou sob a infl uência de drogas, álcool ou medicamentos. Um momento de desatenção enquanto trabalha com ferramentas elétricas pode resultar em ferimentos pessoais graves. b) Utilize equipamento de proteção pessoal. Utilize sempre proteção para os olhos. O equipamento de proteção, tal como uma máscara de pó, sapatos de segurança anti-derrapantes, capacete ou proteção auricular utilizados para condições adequadas reduzirá os ferimentos pessoais. c) Evite arranques acidentais. Certifi que-se de que o interruptor está na posição de desligado antes de ligar a fonte de alimentação e/ou bateria, levantar ou transportar a ferramenta. Transportar ferramentas elétricas com o dedo no interruptor ou ativar ferramentas que estão com o interruptor ligado é propício a acidentes. d) Remova qualquer chave de parafusos ou chave- inglesa de regulação antes de ligar a ferramenta. Uma chave-inglesa ou de parafusos ligada à parte rotativa da ferramenta pode provocar ferimentos pessoais. e) Não se estique. Mantenha sempre o controlo e equilíbrio adequados. Isto permite obter um melhor controlo da ferramenta em situações inesperadas. f) Vista-se adequadamente. Não use roupas largas ou joias. Mantenha o cabelo, roupas e luvas afastados das peças móveis. As roupas largas, joias ou cabelo comprido podem fi car presos nas peças móveis. g) Se forem fornecidos dispositivos para a ligação de extratores de pó e dispositivos de recolha, certifi que-se de que estes estão ligados e são utilizados adequadamente. A utilização de uma recolha de pó pode reduzir os perigos relacionados com o pó.

4) Utilização da ferramenta e manutenção

a) Não force a ferramenta elétrica. Utilize a ferramenta correta para a sua aplicação. A ferramenta correta fará o trabalho melhor e com mais segurança à velocidade para a qual foi concebida. b) Não utilize a ferramenta elétrica se o interruptor não a ligar ou desligar. Qualquer ferramenta que não possa ser controlada com o interruptor é perigosa e deve ser reparada. c) Desligue a fi cha da fonte de alimentação e/ou da bateria da ferramenta elétrica antes de efetuar quaisquer regulações, mudar os acessórios ou armazenar ferramentas elétricas. Tais medidas de segurança de prevenção reduzem o risco de ligar a ferramenta elétrica acidentalmente. d) Armazene as ferramentas elétricas fora do alcance das crianças e não permita que pessoas não familiarizadas com a ferramenta elétrica ou com estas instruções utilizem a ferramenta. As ferramentas elétricas são perigosas nas mãos de utilizadores inexperientes. e) Efetue a manutenção das ferramentas elétricas. Verifi que a existência de desalinhamentos ou dobragens das peças móveis, quebras de peças e quaisquer outras condições que possam afetar o funcionamento da ferramenta elétrica. Se danifi cada, mande reparar a ferramenta antes de utilizar. Muitos acidentes são causados por ferramentas com má manutenção.

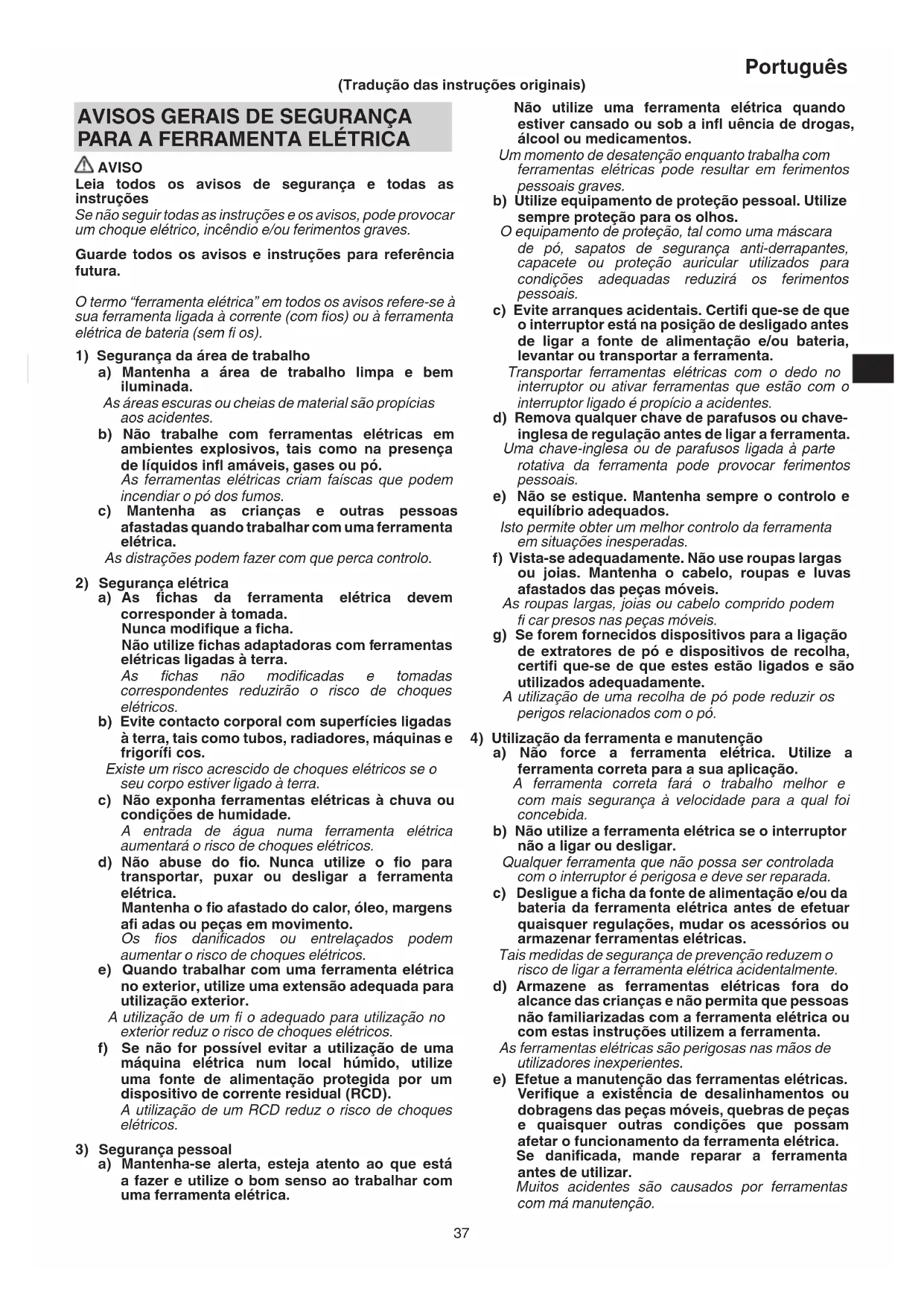

AVISO Leia todos os avisos de segurança e todas as instruções Se não seguir todas as instruções e os avisos, pode provocar um choque elétrico, incêndio e/ou ferimentos graves. Guarde todos os avisos e instruções para referência futura. O termo “ferramenta elétrica” em todos os avisos refere-se à sua ferramenta ligada à corrente (com fi os) ou à ferramenta elétrica de bateria (sem fi os).

1) Segurança da área de trabalho

a) Mantenha a área de trabalho limpa e bem iluminada. As áreas escuras ou cheias de material são propícias aos acidentes. b) Não trabalhe com ferramentas elétricas em ambientes explosivos, tais como na presença de líquidos infl amáveis, gases ou pó. As ferramentas elétricas criam faíscas que podem incendiar o pó dos fumos. c) Mantenha as crianças e outras pessoas afastadas quando trabalhar com uma ferramenta elétrica. As distrações podem fazer com que perca controlo.

2) Segurança elétrica

a) As fi chas da ferramenta elétrica devem corresponder à tomada. Nunca modifi que a fi cha. Não utilize fi chas adaptadoras com ferramentas elétricas ligadas à terra. As fi chas não modifi cadas e tomadas correspondentes reduzirão o risco de choques elétricos. b) Evite contacto corporal com superfícies ligadas à terra, tais como tubos, radiadores, máquinas e frigorífi cos. Existe um risco acrescido de choques elétricos se o seu corpo estiver ligado à terra. c) Não exponha ferramentas elétricas à chuva ou condições de humidade. A entrada de água numa ferramenta elétrica aumentará o risco de choques elétricos. d) Não abuse do fi o. Nunca utilize o fi o para transportar, puxar ou desligar a ferramenta elétrica. Mantenha o fi o afastado do calor, óleo, margens afi adas ou peças em movimento. Os fi os danifi cados ou entrelaçados podem aumentar o risco de choques elétricos. e) Quando trabalhar com uma ferramenta elétrica no exterior, utilize uma extensão adequada para utilização exterior. A utilização de um fi o adequado para utilização no exterior reduz o risco de choques elétricos. f) Se não for possível evitar a utilização de uma máquina elétrica num local húmido, utilize uma fonte de alimentação protegida por um dispositivo de corrente residual (RCD). A utilização de um RCD reduz o risco de choques elétricos.

3) Segurança pessoal

a) Mantenha-se alerta, esteja atento ao que está a fazer e utilize o bom senso ao trabalhar com uma ferramenta elétrica. (Tradução das instruções originais) 0000BookG18SH2.indb370000BookG18SH2.indb37 2016/06/2316:47:512016/06/2316:47:5138 Português

Mantenha as ferramentas de corte afi adas e limpas. As ferramentas de corte com uma manutenção adequada e extremidades afi adas são menos propensas a dobrar e mais fáceis de controlar.

Utilize a ferramenta elétrica, acessórios e brocas de ferramentas, etc., de acordo com estas instruções, tendo em consideração as condições de trabalho e o trabalho a ser efetuado. A utilização de uma ferramenta elétrica para operações diferentes das previstas pode resultar numa situação perigosa.

a) Faça a manutenção da sua ferramenta elétrica por um pessoal de reparação qualifi cado e utilize apenas peças de substituição idênticas. Isto garantirá que a segurança da ferramenta elétrica é mantida. AVISO Mantenha afastadas das crianças e pessoas doentes. Quando não estiverem a ser utilizadas, as ferramentas devem ser guardadas fora do alcance das crianças e pessoas doentes.

AVISOS DE SEGURANÇA COMUNS

PARA OPERAÇÕES DE RETIFICAÇÃO

Esta ferramenta elétrica destina-se a funcionar como uma rebarbadora ou ferramenta de corte. Leia todos os avisos de segurança, instruções, ilustrações e especifi cações fornecidas com esta ferramenta elétrica.

Se não seguir todas as instruções listadas abaixo, pode provocar um choque elétrico, incêndio e/ou ferimentos graves. b) As operações como lixagem, limpeza com escova metálica ou polimento não são recomendadas para serem efetuadas com esta ferramenta elétrica. As operações para as quais a ferramenta elétrica não foi concebida podem criar perigos e causar ferimentos pessoais. c) Não utilize acessórios que não foram concebidos e recomendados especifi camente pelo fabricante da ferramenta. Mesmo que consiga instalar o acessório na ferramenta elétrica, não garante um funcionamento seguro. d) A velocidade nominal do acessório tem de ser, no mínimo, igual à velocidade máxima marcada na ferramenta elétrica. Os acessórios com uma velocidade superior à velocidade nominal podem quebrar e ser projetados. e) O diâmetro exterior e a espessura do acessório têm de estar compreendidos entre a classifi cação de capacidade da ferramenta elétrica. Os acessórios de tamanho incorreto não podem ser protegidos ou controlados adequadamente. f) A montagem roscada de acessórios deve coincidir com a rosca do eixo do moedor. Para acessórios montados por suportes, o orifício do eixo dos acessórios deve encaixar o diâmetro de localização do suporte. Os acessórios que não correspondem ao hardware de montagem da ferramenta elétrica vão perder o equilíbrio, vibrar excessivamente e podem causar perda de controlo.

Não utilize um acessório danifi cado. Antes de cada utilização, inspecione o acessório, como discos abrasivos, por lascas e fi ssuras, almofada de apoio por fi ssuras ou desgaste excessivo, escova metálica por fi os soltos ou quebrados. Se a ferramenta elétrica ou acessório cair, inspecione por danos ou instale um acessório não danifi cado. Após inspecionar e instalar um acessório, mantenha-se afastado, assim como as restantes pessoas, do raio de ação do acessório rotativo e ligue a ferramenta elétrica à velocidade máxima sem carga durante um minuto. Normalmente, os acessórios danifi cados quebram durante este tempo de teste. h) Use equipamento de proteção pessoal. Dependendo da aplicação, use uma proteção facial ou óculos de segurança. Conforme adequado, use uma máscara de pó, protetores auditivos, luvas e avental de ofi cina capazes de parar pequenos fragmentos abrasivos ou da peça de trabalho. A proteção ocular tem de conseguir parar os detritos projetados, gerados por várias operações. A máscara de pó ou respiratória tem de conseguir fi ltrar as partículas geradas pela operação. A exposição prolongada a ruído de alta intensidade pode causar perda auditiva.

Mantenha as pessoas a uma distância segura da área de trabalho. Qualquer pessoa que entre na área de trabalho tem de usar equipamento de proteção pessoal. Os fragmentos da peça de trabalho ou de um acessório quebrado podem ser projetados e causar ferimentos além da área de operação. j) Segure a ferramenta elétrica apenas pelas superfícies isoladas, ao efetuar uma operação onde o acessório de corte pode entrar em contacto com cablagem oculta ou o seu próprio cabo. O acessório cortante em contacto com um fi o sob tensão pode colocar as peças metálicas expostas sob tensão e provocar choques eléctricos ao operador. k) Posicione o cabo afastado do acessório rotativo. Se perder o controlo, o cabo pode ser cortado ou fi car preso e a sua mão ou braço podem ser puxados na direção do acessório rotativo. l) Nunca pouse a ferramenta elétrica até o acessório parar por completo. O acessório rotativo pode entrar em contacto com a superfície e fazer com que perca o controlo da ferramenta elétrica.

Não transporte a ferramenta elétrica ligada junto ao corpo. O contacto acidental com o acessório rotativo pode prender a roupa, puxando o acessório na direção do corpo. n) Limpe regularmente as ventilações de ar da ferramenta elétrica. A ventoinha do motor vai puxar pó para o interior da armação e a acumulação excessiva de pó metálico pode causar perigos elétricos. o) Não utilize a ferramenta elétrica próximo de materiais infl amáveis. As faíscas pode incendiar estes materiais. p) Não utilize acessórios que exigem refrigerantes líquidos. Utilizar água ou outros refrigerantes líquidos pode resultar em eletrocussão ou choques.

RECUO E AVISOS RELACIONADOS

O recuo é uma reação súbita a um disco rotativo, almofada de apoio, escova ou qualquer outro acessório atracado ou preso. Estes bloqueios causam a paragem rápida do acessório rotativo que, por sua vez, fazem com que a ferramenta elétrica descontrolada seja forçada na direção oposta à rotação do acessório aquando da dobragem. 0000BookG18SH2.indb380000BookG18SH2.indb38 2016/06/2316:47:512016/06/2316:47:5139 Português Por exemplo, se um disco abrasivo for apertado pela peça de trabalho, a extremidade do disco que entra no ponto de aperto pode penetrar a superfície do material fazendo com que o disco saia ou recue. O disco pode saltar na direção do operador ou na direção oposta, dependendo do sentido de rotação do disco aquando do aperto. Nestas condições, os discos abrasivos também podem quebrar. O recuo é o resultado de uma utilização incorreta da ferramenta elétrica e/ou condições ou procedimentos incorretos de utilização e pode ser evitado tomando as precauções adequadas, conforme indicado abaixo. a) Segure bem a ferramenta elétrica e posicione o corpo e o braço de uma forma que permita resistir às forças de recuo. Use sempre a pega auxiliar, se existente, para um controlo máximo sobre os recuos ou reação de binário durante o arranque. O operador pode controlar as reações de binário ou forças de recuo, se forem tomadas precauções adequadas. b) Nunca coloque a mão próximo do acessório rotativo. O acessório pode recuar sobre a mão.

Não posicione o corpo na área para onde a ferramenta elétrica se vai mover em caso de recuo. O recuo vai projetar a ferramenta na direção oposta ao movimento do disco aquando do aperto. d) Tenha cuidado especial ao trabalhar em cantos, extremidades afi adas, etc. Evite agitar e prender o acessório. Os cantos, extremidades afi adas ou agitação têm a tendência de prender o acessório rotativo e causar perda de controlo ou recuos. e) Não instale uma lâmina de entalhe com corrente de serra ou lâmina de serra dentada. Essas lâminas criam recuos e perdas de controlo frequentes.

RETIFICAÇÃO OU CORTE ABRASIVO

a) Utilize apenas tipos de discos recomendados para a ferramenta elétrica e o resguardo específi co, concebido para o disco selecionado. Os discos para os quais a ferramenta elétrica não foi concebida não podem ser devidamente protegidos e não são seguros. b) A superfície de moagem dos discos de centro côncavo deve ser montada abaixo do plano da aba de proteção. Um disco montado de forma imprópria que projeta através do plano da aba de proteção não pode ser protegido adequadamente. c) O resguardo tem de ser corretamente instalado na ferramenta elétrica e posicionado para segurança máxima, assim, apenas uma parte reduzida do disco fi ca exposta na direção do operador. A proteção ajuda a proteger o operador de fragmentos de discos partidos, contacto acidental com o disco e faíscas que podem incendiar o vestuário. d) Os discos só devem ser utilizados para aplicações recomendadas. Por exemplo: não retifi que com a parte lateral do disco de corte. Os discos de corte abrasivos destinam-se a retifi cação periférica, as forças laterais aplicadas a estes discos pode fazer com que quebrem. e) Utilize sempre fl anges de discos não danifi cadas com o tamanho e formato corretos para o disco selecionado. As fl anges de discos adequadas apoiam o disco, reduzindo assim a possibilidade de quebra do mesmo. As fl anges para discos de corte podem ser diferentes das fl anges de discos de retifi cação. f) Não utilize discos gastos de ferramentas elétricas maiores. Quando se destina a uma ferramenta elétrica maior, não é adequado para a velocidade superior de uma ferramenta mais pequena e pode estourar.

a) Não “encrave” o disco de corte ou aplique pressão excessiva. Não tente efetuar uma profundidade de corte excessiva. Esforçar demasiadamente o disco aumenta a carga e a suscetibilidade de torcer ou dobrar o disco no corte e a possibilidade de recuo ou quebra do mesmo. b) Não posicione o corpo alinhado ou atrás do disco rotativo. Quando o disco, aquando da operação, está a afastar- se do corpo, um recuo pode projetar o disco rotativo e a ferramenta elétrica na sua direção.

Quando o disco está a dobrar ou ao interromper um corte por qualquer razão, desligue a ferramenta elétrica e segure a ferramenta elétrica sem se mexer até o disco parar por completo. Nunca tente remover o disco de corte do corte enquanto o disco está em movimento, caso contrário, podem ocorrer recuos. Inspecione e tome ações corretivas para eliminar a causa de dobragem do disco. d) Não reinicie a operação de corte na peça de trabalho. Deixe o disco atingir a velocidade máxima e volte a introduzir cuidadosamente no corte. O disco pode dobrar, levantar ou recuar se a ferramenta elétrica for reiniciada na peça de trabalho. e) Calce os painéis ou quaisquer peças de trabalhos de grandes dimensões para minimizar o risco de aperto e de recuo do disco. As peças de trabalho grandes tendem a ceder sob o seu próprio peso. Os calços têm de ser colocados sob a peça de trabalho próximo da linha de corte e próximo da extremidade da peça de trabalho em ambos os lados do disco. f) Tenha muito cuidado ao efetuar cortes em paredes existentes ou outras áreas ocultas. O disco saliente pode cortar tubos de gás ou água, cablagem elétrica ou objetos que podem causar recuos.

– Certifi que-se de que a velocidade assinalada no disco é igual ou superior à velocidade nominal da rebarbadora; – Certifi que-se de que as dimensões do disco são compatíveis com a rebarbadora;

Os discos abrasivos devem ser armazenados e lidados com cuidado em conformidade com as instruções do fabricante; – Inspecione o disco de retifi cação antes da utilização, não utilize produtos lascados, fi ssurados ou com defeito; – Certifi que-se de que os discos e pontos montados são instalados de acordo com as instruções do fabricante; – Certifi que-se de que os mata-borrões são utilizados quando são fornecidos com o produto abrasivo e quando são exigidos;

Certifi que-se de que o produto abrasivo está bem instalado e apertado antes da utilização e ligue a ferramenta sem carga durante 30 segundos numa posição segura, pare imediatamente se houver vibração substancial ou se detetar outros defeitos. Se esta condição ocorrer, verifi que a máquina para determinar a causa; 0000BookG18SH2.indb390000BookG18SH2.indb39 2016/06/2316:47:512016/06/2316:47:5140 Português – Se a ferramenta estiver equipada com um resguardo, nunca utilize a ferramenta sem o mesmo; – Quando utilizar um disco de corte abrasivo, retire a protecção do disco padrão e coloque o acessório com protecção lateral (vendido separadamente) (Fig. 4); – Não utilize casquilhos ou adaptadores de redução separados para adaptar discos abrasivos de orifício; – Para ferramentas que devem ser equipadas com discos de orifício roscado, certifi que-se de que a rosca no disco é sufi cientemente longa para o comprimento do veio; – Certifi que-se de que a peça de trabalho está bem fi xa; – Não utilize o disco de corte para retifi cação lateral; – Certifi que-se de que as faíscas resultantes da utilização não criam um perigo, por exemplo, não atingem pessoas ou incendeiam substâncias infl amáveis; – Certifi que-se de que as aberturas de ventilação são mantidas limpas ao trabalhar em condições poeirentas, se for necessário limpar o pó, desligue primeiro a ferramenta da alimentação (utilize objetos não metálicos) e evite danifi car as peças internas; – Use sempre proteção ocular e auditiva. Devem ser usados outros equipamentos de proteção pessoal, como máscara anti-pó, capacete e avental; – Preste atenção ao disco que continua a rodar após a ferramenta ser desligada.

1. Certifi que-se de que a fonte de alimentação a utilizar

está em conformidade com os requisitos de alimentação especifi cados na placa de características do produto.

2. Certifi que-se de que o interruptor de alimentação está

na posição OFF. Se a fi cha for ligada a uma tomada com o interruptor de alimentação na posição ON, a ferramenta elétrica irá ligar imediatamente, o que pode causar uma acidente grave.

3. Quando a área de trabalho é removida da fonte de

alimentação, utilize uma extensão de espessura e capacidade nominal sufi cientes. A extensão deve ser mantida o mais curta possível.

4. Certifi que-se de que o disco côncavo a utilizar é do tipo

correto e não tem fi ssuras ou defeitos na superfície. Certifi que-se também de que o disco côncavo está bem montado e de que a porca do disco está bem apertada.

5. Certifi que-se de que o botão está desativado premindo-o

duas ou três vezes antes de ligar a ferramenta elétrica.

6. Para prolongar a vida útil da máquina e garantir um

acabamento de primeira classe, é importante que a máquina não seja sobrecarregada aplicando demasiada pressão. Na maioria das aplicações, o peso da máquina é sufi ciente para uma retifi cação efi ciente. Demasiada pressão vai resultar numa velocidade de rotação reduzida, acabamento inferior da superfície e sobrecarregamento que pode reduzir a vida útil da máquina.

7. O disco continua a rodar após a ferramenta ser desligada.

Após desligar a máquina, não a pouse até o disco côncavo ter parado por completo. Além de evitar acidentes graves, esta precaução vai reduzir a quantidade de pó e aparas aspirada para a máquina.

8. Quando a máquina não é utilizada, a fonte de

alimentação deve ser desligada.

9. Antes de montar ou remover o disco côncavo, certifi que-

se de que coloca o interruptor na posição OFF e de que desliga a fi cha do acessório da tomada para evitar um acidente grave.

É aconselhável utilizar um dispositivo de corrente residual com uma corrente residual nominal de 30 mA ou inferior. SÍMBOLOS AVISO De seguida, são apresentados os símbolos utilizados para a máquina. Assimile bem seus signifi cados antes da utilização. G18SH2, G18SR, G18U2, G18SRU, G23SF2, G23SR, G23U2, G23SRU: Rebarbadora Para reduzir o risco de lesão, o utilizador deve ler o manual de instruções. Utilize sempre proteção para os olhos. Apenas para países da UE Não deixe ferramentas elétricas no lixo doméstico! De acordo com a diretiva europeia 2002/96/CE sobre ferramentas elétricas e eletrónicas usadas e a implementação de acordo com a lei nacional, as ferramentas elétricas no fi nal da vida útil devem ser recolhidas em separado e encaminhadas a uma instalação de reciclagem ecológica. V Tensão nominal Corrente alternada

Entrada de alimentação

Velocidade Nominal min

Rotações por minuto D Diâmetro exterior do disco d Diâmetro do orifício do disco t Espessura do disco Velocidade periférica

Paragem automática da escova de carvão Desligue a fi cha principal da tomada elétrica Aviso Ferramenta de classe II 0000BookG18SH2.indb400000BookG18SH2.indb40 2016/06/2316:47:512016/06/2316:47:5141 Português

Além da unidade principal (1 unidade), a embalagem contém os acessórios listados abaixo. ○ Chave............................................................................1 ○ Pega lateral ...................................................................1 ○ Chave de barra sextavada ............................................1 Os acessórios de série estão sujeitos a mudanças sem aviso prévio. APLICAÇÕES ○ Remoção de imperfeições e acabamento de vários tipos de materiais em aço, bronze e alumínio. ○ Retifi cação de secções soldadas ou secções cortadas por um maçarico. ○ Moagem de resinas sintéticas, ardósia, tijolo, mármore, etc. ○ Corta concreto sintético, pedra, tijolo, mármore e materiais similares. ESPECIFICAÇÕES As especifi cações desta máquina estão listadas na tabela na página 136. NOTA Devido ao programa contínuo de pesquisa e desenvolvimento da HITACHI, as especifi cações aqui contidas estão sujeitas a mudanças sem aviso prévio.

MONTAGEM E UTILIZAÇÃO

Ação Figura Página Instalação e ajuste do resguardo do disco

Fixação da pega lateral 2 137 Instalar disco côncavo 3 137 Instalar disco de corte 4 138 Montar o disco de diamante 5 138 Funcionamento do interruptor 6 138 Ângulo e método de retifi cação 7 138 Substituir as escovas de carvão 8 139 Manutenção do resguardo do disco sem ferramentas

Selecionar acessórios ― 140

MANUTENÇÃO E INSPEÇÃO

1. Inspecionar o disco côncavo

Certifi que-se de que o disco côncavo não tem fi ssuras e defeitos na superfície.

2. Inspeccionar os parafusos de montagem

Inspeccione regularmente todos os parafusos de montagem e certifi que-se de que estão bem apertados. Caso algum parafuso esteja solto, reaperte-o imediatamente. Caso contrário, pode resultar em ferimentos graves.

3. Inspeccionar as escovas de carvão (Fig. 8)

O motor utiliza escovas de carvão que são peças consumíveis. Uma vez que uma escova de carvão excessivamente gasta pode resultar em problemas do motor, substitua as escovas de carvão por umas novas com o mesmo n.º ⓐ de escova de carvão mostrado na imagem quando fi ca gasta ou quando se aproxima do “limite de desgaste” ⓑ. Além disso, mantenha sempre as escovas de carvão limpas e certifi que-se de que elas deslizam livremente nos suportes de escova.

4. Substituir as escovas de carbono (Fig. 8)

G18SH2 • G18U2 • G23SF2 • G23U2 (Fig. 8) 〈Desmontagem〉 (1) Desaperte o parafuso de perfuração D4 ⓒ retendo a tampa da escova ⓓ e remova a tampa da escova. (2) Utilize a chave hexagonal auxiliar ou uma pequena chave de parafusos para puxar a extremidade da mola ⓔ que está a fi xar a escova de carbono. Remova a extremidade da mola para o lado de fora do suporte da escova ⓕ. (3) Remova a extremidade do cabo enrolado ⓖ na escova de carbono ⓗ a partir da secção terminal do suporte da escova e depois remova a escova de carbono do suporte da escova. 〈Montagem〉 (1) Insira a extremidade do cabo enrolado da escova de carbono na secção terminal do suporte da escova. (2) Insira a escova de carbono no suporte da escova. (3) Utilize a chave hexagonal auxiliar ou uma pequena chave de parafusos para voltar a colocar a extremidade da mola na parte superior da escova de carbono. (4) Monte a tampa da escova e aperte o parafuso autoroscante D4. G18SR • G18SRU • G23SR • G23SRU Desmonte os protetores da escova com uma chave de fendas. As escovas de carvão podem, então, ser facilmente removidas.

5. Substituir o cabo de alimentação

Se for necessária a substituição do cabo de alimentação, isto tem de ser efetuado pelo centro de assistência autorizado da Hitachi para evitar um risco de segurança.

6. Manutenção do motor

O enrolamento do motor do aparelho é o “coração” da ferramenta elétrica. Tome o devido cuidado para garantir que o enrolamento não se danifi ca e/ou fi ca molhado com óleo ou água. PRECAUÇÃO Na operação e na manutenção das ferramentas elétricas, devem-se observar as normas de segurança e os padrões prescritos por cada país. GARANTIA Garantimos que a Hitachi Power Tools obedece às normas legislativas de cada país. Esta garantia não cobre avarias ou danos derivados de má utilização, abuso ou desgaste normal. Em caso de queixa, envie a Ferramenta elétrica, não desmontada, juntamente com o CERTIFICADO DE GARANTIA que se encontra no fundo destas instruções de utilização, para um centro de assistência autorizado da Hitachi. 0000BookG18SH2.indb410000BookG18SH2.indb41 2016/06/2316:47:512016/06/2316:47:5142 Português Informação a respeito de ruídos e vibração do ar Os valores medidos foram determinados de acordo com a EN60745 e declarados em conformidade com a ISO 4871. Nível de potência sonora ponderado A medido: 101 dB (A) Nível de pressão sonora ponderado A medido: 90 dB (A) Incerteza K: 3 dB (A) Use proteção auditiva. Os valores totais da vibração (soma do vector triax) são determinados de acordo com a norma EN60745. Retifi cação de superfícies: Valor de emissão de vibrações

O valor total de vibração declarado foi medido de acordo com um método de teste padrão e pode ser utilizado para comparar ferramentas. Pode também ser utilizado numa avaliação preliminar de exposição. AVISO

O valor de emissão de vibrações durante a utilização da ferramenta elétrica pode ser diferente do valor total declarado, consoante as formas de utilização da ferramenta.

DECLARAÇÃO DE CONFORMIDADE CE

Declaramos, sob nossa única e inteira responsabilidade, que este produto está de acordo com as normas ou documentos normativos EN60745-1, EN60745-2-3, EN55014-1, EN55014-2, EN61000-3-2 e EN61000-3-3, em conformidade com as Directrizes 2014/30/UE e 2006/42/CE. Este produto está também em conformidade com a Directiva RoHS 2011/65/UE. O Gestor de Normas Europeias no escritório de representação na Europa está autorizado a compilar o fi cheiro técnico. Esta declaração se aplica aos produtos designados CE. Italiano Svenska Oggetto della dichiarazione: Hitachi Smerigliatrice angolare G18SH2, G18SR, G18U2, G18SRU, G23SF2, G23SR, G23U2, G23SRU
