NÁVOD K OBSLUZE G 18SH2 HITACHI

3) Osobní bezpečnost

a) Při používání elektrického nářadí buďte pozorní, věnujte pozornost tomu, co právě děláte, soustřeďte se a střízlivě uvažujte. Elektrické nářadí nepoužívejte, jste-li unavení nebo pod vlivem drog, alkoholu nebo léků. Chvilková nepozornost při používání elektrického nářadí může způsobit vážné zranění. b) Používejte osobní ochranné prostředky. Vždy používejte ochranu očí. Osobní ochranné prostředky jako respirátor, bezpečnostní obuv s protiskluzovou podrážkou, ochranná přilba nebo ochrana sluchu používané v příslušných podmínkách snižují možnost zranění. c) Zabraňte neúmyslnému spouštění. Před připojením ke zdroji napájení anebo akumulátorovému zdroji či před zvedáním nebo přenášením elektrického nářadí se ujistěte, že je spínač v poloze „vypnuto“. Přenášení elektrického nářadí s prstem na spínači nebo zapojování zástrčky se zapnutým spínačem

že být příčinou úrazu. d) Před zapnutím elektrického nářadí odstraňte všechny seřizovací nástroje nebo klíče. Seřizovací nástroj nebo klíč, který ponecháte připevněný k rotující části elektrického nářadí, může způsobit zranění. e) Pracujte jen tam, kam bezpečně dosáhnete. Vždy si udržujte stabilní postoj a rovnováhu. Budete tak lépe ovládat elektrické nářadí v nepředvídaných situacích. f) Oblékejte se vhodným způsobem Nenoste volné oděvy ani šperky. Vlasy, oděv a rukavice udržujte v dostačující vzdálenosti od pohybujících se části. Volné oděvy, šperky nebo dlouhé vlasy mohou být vtaženy do pohybujících se částí. g) Pokud jsou k dispozici prostředky pro připojení zařízení k odsávání a sběru prachu, zajistěte, aby byla připojena a správně používána. Použitím zařízení ke sběru prachu lze omezit nebezpečí způsobená vznikajícím prachem.

4) Používání elektrického nářadí a péče o n

a) Nepřetěžujte elektrické nářadí. Používejte vždy správné elektrické nářadí, které je určeno pro prováděnou práci. Správné elektrické nářadí bude lépe a bezpečněji vykonávat práci, pro kterou bylo konstruováno. b) Nepoužívejte elektrické nářadí, které nelze zapnout a vypnout spínačem. Jakékoli elektrické nářadí, které nelze ovládat spínačem, je nebezpečné a musí být opraveno. c) Před jakýmkoli seřizováním, před výměnou příslušenství nebo uskladněním elektrického nářadí vždy nejprve odpojte zástrčku ze zdroje napájení anebo odpojte akumulátorový zdroj. Tato preventivní bezpečnostní opatření snižují nebezpečí neúmyslného spuštění elektrického nářadí. d) Nepoužívané elektrické nářadí skladujte mimo dosah dětí a nedovolte osobám, které nebyly seznámeny s nářadím nebo s těmito pokyny, aby nářadí používaly. Elektrické nářadí je v rukou nevyškolených uživatelů nebezpečné. e) Udržujte elektrické nářadí. Kontrolujte seřízení pohybujících se částí a jejich pohyblivost, soustřeďte se na praskliny, zlomené součásti a jakékoli další okolnosti, které mohou ohrozit funkci elektrického nářadí. Je-li nářadí poškozeno, před dalším používáním zajistěte jeho opravu. Mnoho nehod vzniká v důsledku nedostatečně udržovaným elektrickým nářadím.

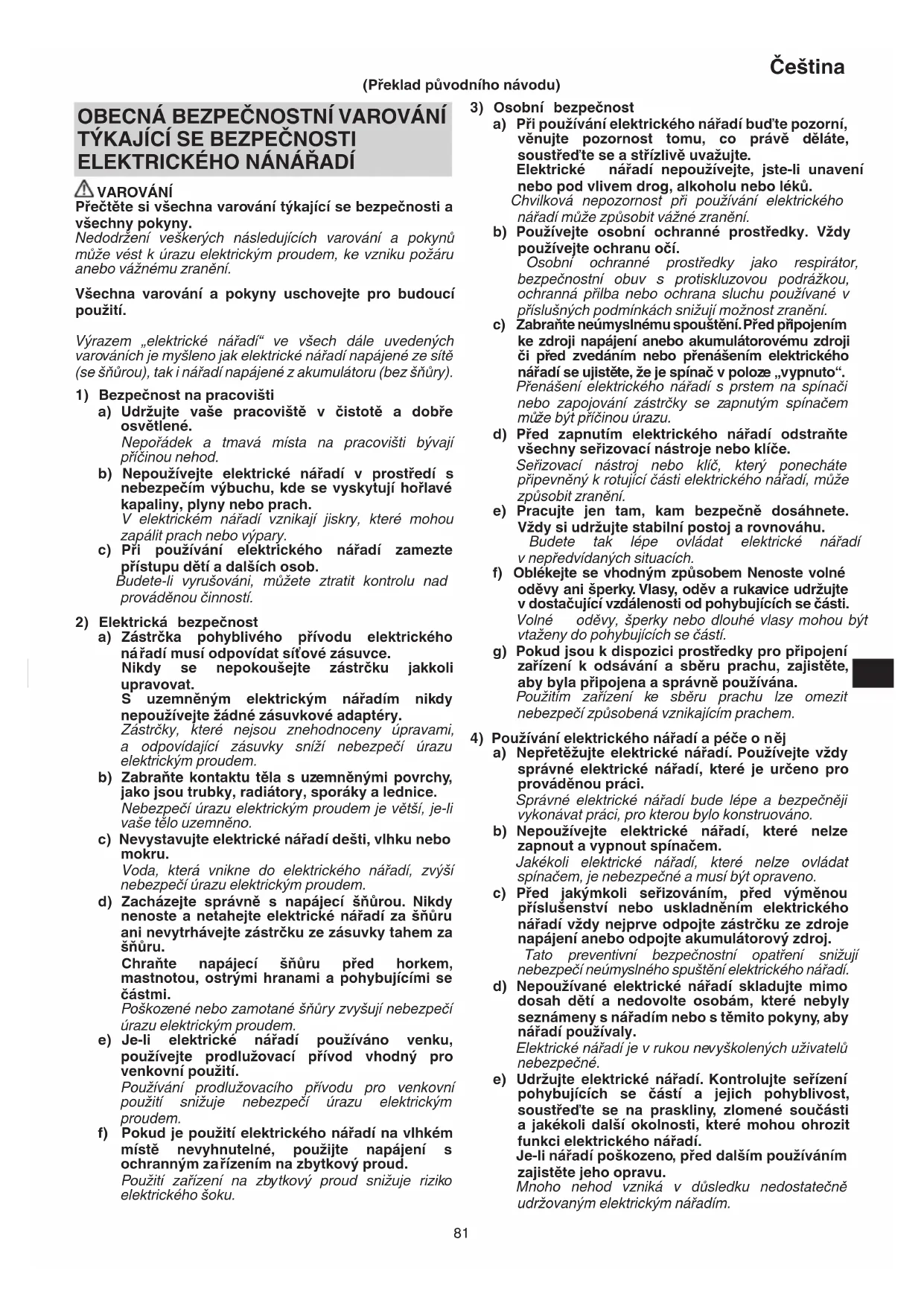

VAROVÁNÍ Přečtěte si všechna varování týkající se bezpečnosti a všechny pokyny. Nedodržení veškerých následujících varování a pokynů může vést k úrazu elektrickým proudem, ke vzniku požáru anebo vážnému zranění. Všechna varování a pokyny uschovejte pro budoucí použití. Výrazem „elektrické nářadí“ ve všech dále uvedených varováních je myšleno jak elektrické nářadí napájené ze sítě (se šňůrou), tak i nářadí napájené z akumulátoru (bez šňůry).

1) Bezpečnost na pracovišti

a) Udržujte vaše pracoviště v čistotě a dobře osvětlené. Nepořádek a tmavá místa na pracovišti bývají příčinou nehod. b) Nepoužívejte elektrické nářadí v prostředí s nebezpečím výbuchu, kde se vyskytují hořlavé kapaliny, plyny nebo prach. V elektrickém nářadí vznikají jiskry, které mohou zapálit prach nebo výpary. c) Při používání elektrického nářadí zamezte přístupu dětí a dalších osob. Budete-li vyrušováni, můžete ztratit kontrolu nad prováděnou činností.

2) Elektrická bezpečnost

a) Zástrčka pohyblivého přívodu elektrického

řadí musí odpovídat síťové zásuvce. Nikdy se nepokoušejte zástrčku jakkoli upravovat. S uzemněným elektrickým nářadím nikdy nepoužívejte žádné zásuvkové adaptéry. Zástrčky, které nejsou znehodnoceny úpravami, a odpovídající zásuvky sníží nebezpečí úrazu elektrickým proudem. b) Zabraňte kontaktu těla s uzemněnými povrchy, jako jsou trubky, radiátory, sporáky a lednice. Nebezpečí úrazu elektrickým proudem je větší, je-li vaše tělo uzemněno. c) Nevystavujte elektrické nářadí dešti, vlhku nebo mokru. Voda, která vnikne do elektrického nářadí, zvýší nebezpečí úrazu elektrickým proudem. d) Zacházejte správně s napájecí šňůrou. Nikdy nenoste a netahejte elektrické nářadí za šňůru ani nevytrhávejte zástrčku ze zásuvky tahem za šňůru. Chraňte napájecí šňůru před horkem, mastnotou, ostrými hranami a pohybujícími se částmi. Poškozené nebo zamotané šňůry zvyšují nebezpečí úrazu elektrickým proudem. e) Je-li elektrické nářadí používáno venku, používejte prodlužovací přívod vhodný pro venkovní použití. Používání prodlužovacího přívodu pro venkovní použití snižuje nebezpečí úrazu elektrickým proudem. f) Pokud je použití elektrického nářadí na vlhkém místě nevyhnutelné, použijte napájení s ochranným za řízením na zbytkový proud. Použití zařízení na zbytkový proud snižuje riziko elektrického šoku. (Překlad původního návodu) 0000BookG18SH2.indb810000BookG18SH2.indb81 2016/06/2316:47:542016/06/2316:47:5482 Čeština f) Udržujte řezací nástroje ostré a čisté. Správně udržované a naostřené řezací nástroje se s menší pravděpodobností zachytí za materiál nebo se zablokují a práce s nimi se snáze kontroluje. g) Elektrické nářadí, příslušenství, vsazené části atd. používejte v souladu s těmito pokyny a takovým způsobem, jaký byl předepsán pro konkrétní elektrické nářadí, a to s ohledem na dané pracovní podmínky a druh prováděné práce. Používání elektrického nářadí k provádění jiných činností, než pro jaké bylo určeno, může vést k nebezpečným situacím.

a) Opravy vašeho elektrického nářadí svěřte kvalifi kované osobě, která bude používat identické náhradní díly. Tímto způsobem bude zajištěna stejná roveň bezpečnosti elektrického nářadí jako před opravou.

PREVENTIVNÍ OPATŘENÍ

Nedovolte přístup dětem a nemohoucím osobám. Pokud nářadí nepoužíváte, měli byste je skladovat mimo dosah dětí a nemohoucích osob.

a) Toto elektrické nářadí je určeno k broušení a odřezávání. Přečtěte si všechna varování, pokyny, obrázky a specifi kace dodané k tomuto nářadí. Nedodržení některého z následujících varování a pokynů níže může vést k úrazu elektrickým proudem, ke vzniku požáru anebo vážnému zranění.

Toto elektrické nářadí se nedoporučuje používat k broušení brusným papírem, kartáčování nebo leštění. Práce, pro které toto elektrické nářadí nebylo určeno, mohou způsobit nebezpečí a zranění. c) Nepoužívejte příslušenství, které k tomu není přímo navrženo a doporučeno výrobcem nářadí. To, že takové příslušenství lze k nářadí připojit, ještě neznamená, že bude jeho provoz bezpečný. d) Jmenovitá rychlost příslušenství se musí alespoň rovnat maximální rychlosti vyznačené na elektrickém nářadí. Příslušenství, které bude pracovat vyšší rychlostí, než je jeho jmenovitá rychlost, se může roztrhnout a části mohou odletět. e) Vnější průměr a tloušťka příslušenství musí odpovídat parametrům elektrického nářadí. Příslušenství s nesprávnými rozměry nemůže být dostatečně zakryto nebo ovládáno. f) Závit šroubovacího příslušenství se musí shodovat se závitem vřetene rozbrušovačky. U příslušenství nasazovaného pomocí př írub musí otvor pro vřeteno na příslušenství odpovídat vodicímu průměru příruby. Příslušenství neodpovídající rozměrům upínacích prvků elektrického nářadí bude nevyvážené, bude se nadměrně chvět a může způsobit ztrátu vlády nad nářadím. g) Nepoužívejte poškozené příslušenství. Před každým použitím zkontrolujte příslušenství, tedy brusné kotouče, zda nejsou ulomené nebo prasklé, podložku, zda nevykazuje praskliny, trhliny nebo nadměrné opotřebení, a kartáč, zda nemá uvolněné nebo prasklé dráty. Pokud elektrické nářadí nebo příslušenství upustíte, zkontrolujte poškození nebo nainstalujte nepoškozené příslušenství. Po kontrole a instalaci příslušenství musí okolostojící osoby i vy sami stát mimo rovinu rotace příslušenství, pak na jednu minutu spusťte elektrické nářadí na maximální rychlost bez zátěže. Poškozené příslušenství se v normálním případě během této zkoušky rozpadne. h) Používejte osobní ochranné pracovní prostředky. V závislosti na daném použití použijte obličejový štít a ochranné brýle. Je-li to vhodné, používejte respirátor, chrániče sluchu, rukavice a dílenskou zástěru, která dokáže zastavit malé odletující části nebo úlomky obrobku. Ochrana očí musí být schopna zastavit odletující úlomky vznikající při různých operacích. Respirátor musí být schopen fi ltrovat prachové částice uvolňované během práce. Dlouhotrvající vystavení intenzivnímu hluku může způsobit ztrátu sluchu.

i) Přihlížející osoby udržujte v bezpečné vzdálenosti

od pracoviště. Každý, kdo vstupuje do pracovní oblasti, musí používat osobní ochranné pracovní prostředky. Úlomky obrobku nebo roztříštěného příslušenství mohou odletět a způsobit zranění v okolí nářadí. j) Pokud při práci nelze vyloučit kontakt příslušenství se skrytým elektrickým vedením nebo s vlastní napájecí šňůrou, držte elektrické nářadí pouze za izolovaná madla. Obráběcí příslušenství, které se dotýká „nabitého“ drátu, může „nabít“ odkryté kovové č ásti elektrického nástroje a vést k úrazu obsluhy elektrickým proudem. k) Napájecí šňůru veďte mimo rotující příslušenství. Při ztrátě kontroly nad nářadím může dojít k přeříznutí nebo zachycení šňůry nebo k zachycení ruky nebo paže rotujícím příslušenstvím. l) Elektrické nářadí pokládejte až po úplném zastavení příslušenství. Rotující příslušenství se může zachytit o povrch s následnou ztrátou kontroly nad elektrickým nářadím. m) Při přenášení musí být elektrické nářadí vypnuté. Při náhodném zachycení oděvu rotujícím příslušenstvím hrozí úraz. n) Pravidelně čistěte větrací otvory elektrického nářadí. Ventilátor motoru nasává prach do nářadí a usazeniny kovového prachu mohou způsobit úraz elektrickým proudem. o) Neprovozujte elektrické nářadí v blízkosti hořlavých materiálů. Jiskry by mohly tyto materiály zapálit. p) Nepoužívejte příslušenství vyžadující kapalné chladicí prostředky. Použití vody nebo jiných kapalných chladicích prostředků může způsobit smrtelný úraz elektrickým proudem. UPOZORNĚNÍ NA ZPĚTNÝ RÁZ Zpětný ráz je rychlá reakce na zaseknutí nebo zachycení rotujícího kotouče, podložky, kartáče či jiného příslušenství. Zaseknutí nebo zachycení způsobí okamžité zastavení rotujícího příslušenství s následným rychlým vytlačením neovladatelného elektrického nářadí proti směru rotace příslušenství v bodě zachycení. Pokud se například brusný kotouč zasekne nebo zachytí o obrobek, pak hrana kotouče, která vstupuje do bodu zachycení, se může zarýt do povrchu materiálu a způsobit zpětný ráz nebo odmrštění kotouče. Kotouč může být vymrštěný směrem k uživateli nebo od něj v závislosti na směru rotace kotouče v bodě zachycení. Brusné kotouče se za těchto podmínek mohou také zlomit. Zpětný ráz je důsledkem špatného použití elektrického nářadí nebo nesprávného postupu nebo podmínek při práci. Lze mu předejít zavedením níže uvedených bezpečnostních opatření. 0000BookG18SH2.indb820000BookG18SH2.indb82 2016/06/2316:47:542016/06/2316:47:5483 Čeština a) Rukojeti elektrického nářadí neustále pevně držte. Stůjte tak, aby bylo možné klást odpor silám vznikajícím při zpětném rázu. Vždy používejte pomocné držadlo, je-li k dispozici, abyste si udrželi maximální kontrolu nad reakčním momentem při spouštění. Uživatel může zachytit síly vznikající při reakčním momentu nebo při zpětném rázu, pouze pokud jsou řádně dodržovány bezpečnostní zásady. b) Nikdy nesahejte rukou do blízkosti rotujícího příslušenství. Příslušenství se může odrazit na ruku. c) Nestavte se do místa, kam se elektrické nářadí v případě zpětného rázu odrazí. Zpětný ráz vymrští nářadí směrem proti pohybu kotouče v bodě zaseknutí. d) Věnujte mimořádnou pozornost opracování nároží, ostrých hran apod. Zabraňte odskočení a zachycení příslušenství. Při opracování nároží, ostrých hran nebo při odskočení může dojít k zachycení rotujícího příslušenství s následnou ztrátou kontroly nebo zpě tným rázem. e) K nářadí nepřipojujte kotouč řetězové pily na dřevo ani ozubený pilový kotouč. Takové kotouče způsobují často zpětný ráz a ztrátu kontroly.

a) Používejte pouze typy kotoučů, které jsou doporučené pro vaše elektrické nářadí, a dále kryt určený pro zvolený kotouč. Kotouče, pro které není toto elektrické nářadí určeno, nelze adekvátně chránit a jsou nebezpečné. b) Brusný povrch kotoučů se středovou prohlubní musí být usazen pod rovinou hrany krytu. Nesprávně usazený kotouč, který vyčnívá přes rovinu hrany krytu není dostatečně chráněn. c) Kryt musí být bezpečně připevněný k elektrickému nářadí a umístěný tak, aby poskytoval maximální bezpečnost, tzn., musí zajistit, aby byl uživatel vystaven co nejmenší části kotouče. Kryt pomáhá chránit obsluhu před odlomenými úlomky kotouče, nechtěným dotykem kotouče a před jiskrami, od kterých by se mohlo vznítit oblečení. d) Kotouče je nutno používat pouze pro doporučené aplikace. Například: boční částí řezného kotouče neprovád ějte broušení. Brusné řezné kotouče jsou určeny pro obvodové broušení, boční síla aplikovaná na tyto kotouče může způsobit jejich roztříštění.

Používejte pouze nepoškozené příruby kotoučů, které mají správnou velikost a tvar pro zvolený kotouč. Správné příruby kotoučů podepírají kotouč, a snižují tak možnost zlomení kotouče. Příruby pro řezné kotouče se mohou lišit od přírub pro brusné kotouče. f) Nepoužívejte opotřebené kotouče z větších elektrických nářadí. Velkoprůměrová nářadí určená pro výkonné nářadí nejsou vhodná k použití v méně výkonném nářadí, protože při vyšších rychlostech hrozí poškození.

a) Na řezný kotouč netlačte nadměrnou silou, hrozí zaseknutí kotouče. Nesnažte se o nadměrnou hloubku řezu. Nadměrným tlakem na kotouč se zvýší jeho zatížení a tendence ke stáčení nebo zasekávání v řezu s následným zpětným rázem nebo zlomením kotouče. b) Nestavte se do roviny rotujícího kotouče ani za něj. Když se kotouč během provozu pohybuje směrem od vás, může případný zpětný ráz odhodit otáčející se kotouč a celé elektrické nářadí přímo k vám.

Když se kotouč zadře nebo přerušíte-li řezání z jakéhokoli důvodu, vypněte elektrické nářadí a podržte ho nehybně, dokud se kotouč zcela nezastaví. Nikdy se nepokoušejte odstranit řezný kotouč z řezu, dokud je v pohybu, jinak může dojít ke zpětnému rázu. Prozkoumejte a zaveďte nápravná opatření proti zadření kotouče. d) Řezání nezačínejte znovu v obrobku. Nechte kotouč, aby dosáhl maximálních otáček, a poté opatrně znovu vstupte do řezu. Pokud elektrické nářadí znovu spustíte v obrobku, kotouč se může zaseknout, vyskočit nebo způsobit zpětný ráz. e) Rozměrné obrobky podepřete tak, aby se minimalizovalo riziko zadření a zpětného rázu. Velké obrobky mají sklon se prohýbat vlastní tíhou. Podpěru je nutno umístit pod obrobek v blízkosti linie řezu a okrajů obrobku po obou stranách kotouče. f) Věnujte zvýšenou pozornost při provádění neprůchozích řezech do stěn nebo jiných míst. Vystupující kotouč může přeříznout plynové či vodovodní potrubí nebo objekty, které mohou způsobit odmrštění.

– Zkontrolujte, zda otáčky uvedené na kotouči jsou stejné nebo vyšší než jmenovité otáčky brusky. – Přesvědčte se, že rozměry kotouče odpovídají brusce. – Brusné kotouče je třeba skladovat a zacházet s nimi opatrně podle pokynů výrobce. – Před použitím zkontrolujte brusný kotouč. Nepoužívejte poškozené, prasklé nebo vadné kotouče. – Ujistěte se, že namontované kotouče a hroty jsou upevněny podle pokynů výrobce. – V případě potřeby používejte podkladové kotouče s nalepeným abrazivním materiálem. – Zajistěte, aby byl brusný kotouč před zahájením práce správným způsobem namontovaný a dotažený, a nářadí nechte v chodu bez zatížení po dobu 30 vteřin v bezpečné poloze. Pokud dochází ke značným vibracím nebo zjistíte-li jiné závady, nářadí okamžitě vypněte. – Nastane-li tato situace, zkontrolujte nářadí a zjistěte příčinu. – Při řezání brusným nástrojem s břitovými desti čkami, odmontujte kryt kotouče (standardní příslušenstvij a nasaďte kryt kotouče s bočním krytem (nutno zakoupit samostatně) (Obr. 4). – Nepoužívejte samostatná redukční pouzdra nebo adaptéry pro přizpůsobení velkého otvoru brusným kotoučům. – Pro nářadí určené pro montáž pomocí závitového otvoru musí být závit v brusném kotouči dostatečně dlouhý, a odpovídat tak délce vřetena. – Zkontrolujte, zda je zpracovávaný materiál náležitým způsobem podepřený. – Nepoužívejte řezací kotouč pro boční broušení. – Jiskry vznikající při broušení nesmí být příčinou nebezpečných situací, např. nesměřujte jiskry na osoby nebo na hořlavé látky. – Ventilační otvory při práci v prašném prostředí udržujte v čistotě. Je-li třeba odstranit prach, nejdříve odpojte nářadí od síťového přívodu (používejte nekovové

edměty) a vyvarujte se poškození vnitřní částí. – Vždy používejte ochranu zraku a sluchu. Je třeba používat také ostatní osobní ochranné prostředky, jako je protiprachová maska, rukavice, helma a štít. – Mějte na paměti, že brusný kotouč po vypnutí nářadí dobíhá. 0000BookG18SH2.indb830000BookG18SH2.indb83 2016/06/2316:47:542016/06/2316:47:5484 Čeština

DALŠÍ BEZPEČNOSTNÍ VAROVÁNÍ

1. Ujistěte se, že elektrický zdroj odpovídá požadavkům

uvedeným na štítku výrobku.

2. Ujistěte se, že spínač je v poloze VYPNUTO (OFF).

Pokud je zařízení připojeno ke zdroji elektrického proudu a spínač je v poloze ZAPNUTO (ON), nástroj se okamžitě uvede do chodu a může způsobit vážný úraz.

3. Pokud je pracoviště vzdáleno od zdroje elektrického

proudu, použijte prodlužovací šňůru o dostatečném průřezu. Prodlužovací šňůra musí být co nejkratší.

4. Ujistěte se, že kotouč se středovou prohlubní je

správného typu a je bez trhlin nebo povrchových vad. Také se ujistěte, že brusný kotouč je správně nainstalován a že matka kotouče je utažena.

5. Ujistěte se, že tlačítko je vypnuto tak, že jej dvakrát nebo

třikrát stlačíte před tím, než brusku zapnete.

6. V zájmu dosažení dlouhé životnosti zařízení a vysoké

kvality broušení nesmí být zařízení zatěžováno přílišným tlakem. Pro efektivní broušení postačí ve většině případů tlak vyvozený vlastní váhou zařízení. Příliš vysoký tlak vede ke snížení otáček, snížené kvalitě povrchu a k

etížení, které snižuje životnost zařízení.

7. Kotouč se nadále otáčí i po vypnutí zařízení.

Brusku po vypnutí neodkládejte, dokud se brusný kotouč úplně nezastaví. Kromě zamezení vážnému zranění zabrání tento postup tvorbě prachu a jeho nasátí do brusky.

8. Pokud zařízení nepoužíváte, odpojte jej od zdroje

elektrického proudu.

9. Před montáží nebo demontáží kotouče se vždy ujistěte,

že spínač je v poloze VYPNUTO a zařízení je odpojeno od zdroje elektrického proudu, aby se předešlo vážnému úrazu.

10. Proudový chránič

Doporučuje se vždy používat proudový chránič se jmenovitým svodovým proudem nejvýše 30 mA. SYMBOLY VAROVÁNÍ Následující text obsahuje symboly, které jsou použity na zařízení. Než začnete nářadí používat, ujistěte se, že rozumíte jejich významu. G18SH2, G18SR, G18U2, G18SRU, G23SF2, G23SR, G23U2, G23SRU: Úhlová bruska Aby se snížilo riziko zranění, uživatel si musí přečíst návod k obsluze. Vždy používejte ochranu očí. Jen pro státy EU Elektrické nářadí nevyhazujte do komunálního odpadu! Podle evropské směrnice 2002/96/ES o nakládání s použitými elektrickými a elektronickými zařízeními a odpovídajících ustanovení právních předpisů jednotlivých zemí se použitá elektrická nářadí musí sbírat odděleně od ostatního odpadu a podrobit ekologicky šetrnému recyklování. V Jmenovité napětí Střídavý proud

Jmenovitá rychlost min

Otáčky nebo kmity za minutu D Vnější průměr kotouče dPrůměr otvoru kotouče t Tloušťka kotouče Obvodová rychlost

Hmotnost (jen samotné tělo) ZAPNUTÍ VYPNUTÍ Pozvolný start

Běžný uhlíkový kartáč

Uhlíkový kartáč s automatickým zastavením Odpojte síťovou zástrčku z elektrické zásuvky Varování Nástroj třídy II

STANDARDNÍ PŘÍSLUŠENSTVÍ

Obsah balení (1 přístroj) navíc obsahuje níže uvedené příslušenství. ○ Klíč ................................................................................1 ○ Boční rukojeť .................................................................1 ○ Klíč na vnitřní šestihrany ...............................................1 Standardní příslušenství podléhá změnám bez předchozího upozornění. POUŽITÍ ○ Odstraňování odlévacích nálitků a konečná úprava různých typů ocelových, bronzových a aluminiových obrobků. ○ Broušení oblastí svarů nebo řezů prováděných řezacím hořákem. ○ Broušení umělých pryskyřic, břidlic, cihel, mramoru atd. ○ Řezání umělého betonu, kamene, cihel, mramoru a podobných materiálů. SPECIFIKACE Specifi kace k tomuto přístroji jsou uvedeny v tabulce na straně 136. POZNÁMKA Vlivem stále pokračujícího výzkumného a vývojového programu společnosti HITACHI mohou zde uvedené parametry podléhat změnám bez předchozího upozornění. 0000BookG18SH2.indb840000BookG18SH2.indb84 2016/06/2316:47:542016/06/2316:47:5485 Čeština

Činnost Obrázek Strana Montáž a nastavení krytu kotouče 1 137 Upevnění boční rukojeti 2 137 Montáž kotouče se středovou prohlubní

Montáž řezacího kotouče 4 138 Montáž diamantového kotouče 5 138 Činnost spínače 6 138 Brusný úhel, metoda broušení 7 138 Výměna uhlíkových kartáčů 8 139 Údržba beznástrojového krytu kotouče

Výběr příslušenství ― 140

1. Kontrola kotouče se středovou prohlubní

Ujistěte se, že montovaný kotouč se středovou prohlubní je bez trhlin a povrchových vad.

2. Kontrola montážních šroubů

Pravidelně kontrolujte všechny montážní šrouby a zajistěte, aby byly řádně utaženy. Pokud jsou jakékoli šrouby uvolněné, okamžitě je dotáhněte. Pokud tak neučiníte, vystavujete se vážnému nebezpečí.

3. Kontrola uhlíkových kartáčů (Obr. 8)

V motoru jsou použity uhlíkové kartáče, které podléhají opotřebení. Vzhledem k tomu, že opotřebené kartáče mohou vést k problémům s motorem, vyměňte kartáče za nové se stejným číslem ⓐ (viz obrázek), jakmile se opotřebí nebo se blíží k mezi opotřebení ⓑ. Navíc vždy udržujte uhlíkové kartáče čisté a zajistěte, aby se hladce pohybovaly v držácích kartáčů.

4. Výměna uhlíkových kartáčů (Obr. 8)

G18SH2 • G18U2 • G23SF2 • G23U2 (Obr. 8) 〈Rozebrání〉 (1) Uvolněte samořezný D4 šroub ⓒ, přičemž přidržujte kryt kartá če ⓓ, a odstraňte kryt kartáče. (2) Použijte pomocný inbusový klíč nebo malý šroubovák a zatáhněte za okraj pružiny, ⓔ která přidržuje uhlíkový kartáč. Vyjměte okraj pružiny směrem ven od držáku kartáče ⓕ. (3) Vyjměte konec s očkem ⓖ uhlíkového kartáče ⓗ ze svorky držáku kartáče a poté vyjměte uhlíkový kartáč z držáku kartáče. 〈Složení〉 (1) Zasuňte konec s očkem uhlíkového kartáče do svorky držáku kartáče. (2) Vložte uhlíkový kartáč do držáku kartáče. (3) Použijte pomocný inbusový klíč nebo malý šroubovák a vraťte okraj pružiny do přední části uhlíkového kartáče. (4) Připevněte kryt kartáče a utáhněte samořezný šroub D4. G18SR • G18SRU • G23SR • G23SRU Šroubovákem sejměte kryty kartáčů. Poté lze uhlíkové kartáče snadno vyjmout.

ěna přívodní kabelu Pokud je nezbytné vyměnit přívodní kabel, musí tak učinit autorizované servisní středisko fi rmy Hitachi, aby se zabránilo ohrožení bezpečnosti.

Vinutí motoru je „srdce“ elektrického nářadí. Ujistěte se, že vinutí není poškozené nebo mokré od vody či oleje. UPOZORNĚNÍ Při obsluze a údržbě elektrických zařízení musí být dodržovány bezpečnostní předpisy a normy platné v každé zemi, kde je výrobek používán. ZÁRUKA Ručíme za to, že elektrické nářadí Hitachi splňuje zákonné/ místně platné předpisy. Tato záruka nezahrnuje závady nebo poškození vzniklé v důsledku nesprávného použití, hrubého zacházení nebo normálního opotřebení. V případě reklamace zašlete prosím elektrické nářadí v nerozebraném stavu společně se ZÁRUČNÍM LISTEM připojeným na konci těchto pokynů pro obsluhu do autorizovaného servisního střediska společnosti Hitachi. Informace o hluku a vibracích Měřené hodnoty byly určeny podle EN60745 a deklarovány ve shodě s ISO 4871. Změřená vážená hladina akustického výkonu Α: 101 dB(A). Změřená vážená hladina akustického tlaku Α: 90 dB(A). Nejistota K: 3 dB (A). Používejte ochranu sluchu. Celkové hodnoty vibrací (vektorový součet triax) stanovené dle normy EN60745. Plošné broušení: Hodnota vibračních emisí
