MANUAL DE UTILIZARE G 18SH2 HITACHI

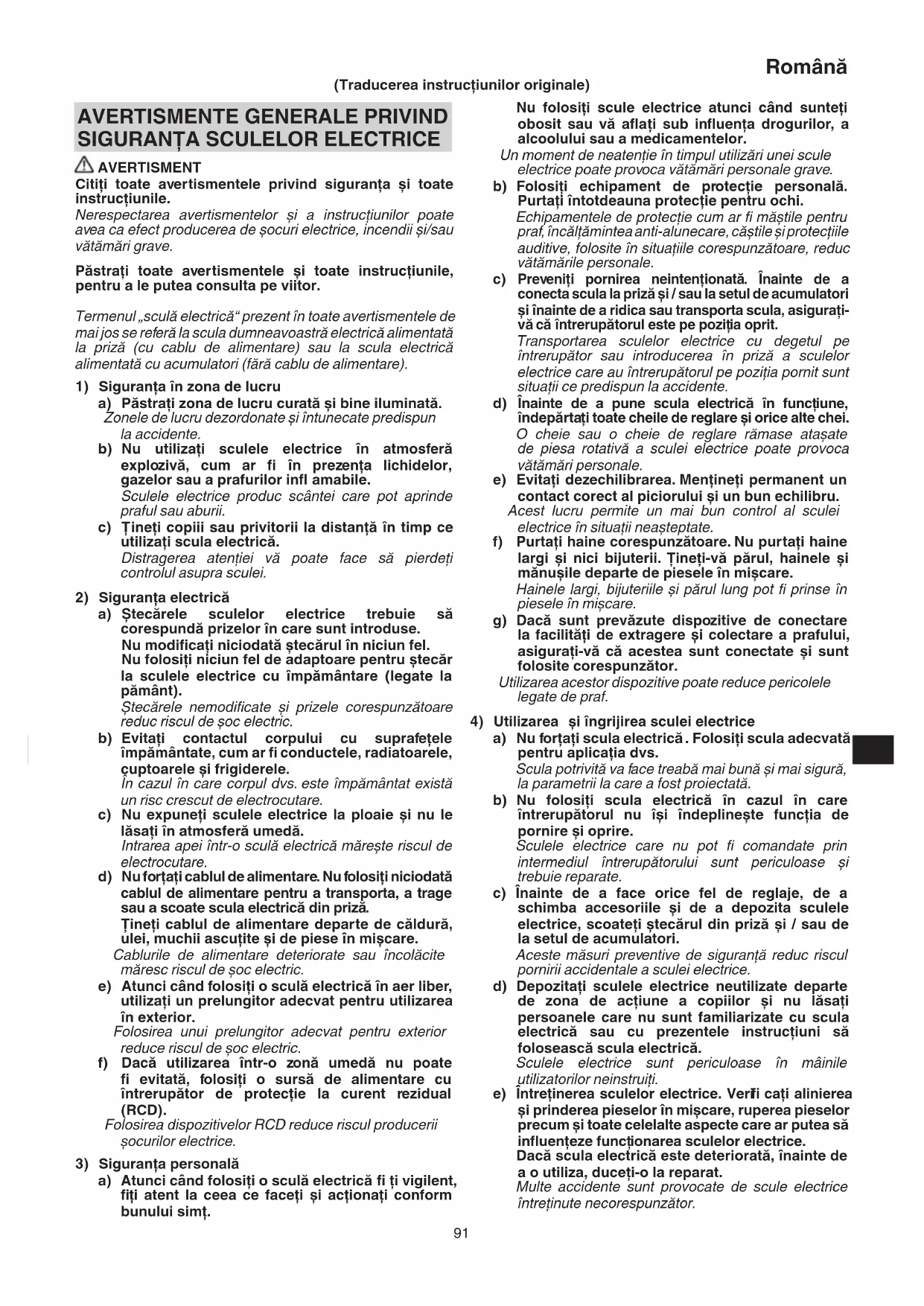

Citiți toate avertismentele privind siguranța și toate instrucțiunile.

Nerespectarea avertismentelor și a instrucțiunilor poate avea ca efect producerea de şocuri electrice, încendii și/sau vătămări grave.

Păstrați toate avertismentele și toate instrucțiunile, pentru a le putea consulta pe viitor.

Termenul „sculă electrică“ prezent în toate avertismentele de mai jos se referă la scula dumneavoastră electrică alimentată la priză (cu cablu de alimentare) sau la scula electrică alimentată cu accumulatori (fără cablu de alimentare).

1) Siguranța în zona de lucru

a) Păstrați zona de lucru curată și bine iluminată. Zonele de lucru dezordonate și întunecate predispun la accidente.

b) Nu utilizați sculele electrice în atmosferă explozivă, cum ar fi în prezența lichidelor, gazelor sau a prafurilor infl amabile.

Sculele electrice produc scântei care pot aprinde praful sau aburii.

c) Tineți copiii sau privitorii la distanță în timp ce utilizati scula electrică.

Distragerea atenției vă poate face să pierdeți controlul asupra sculei.

2) Siguranța electrică

a) Ștecărele sculelor electrice trebuie să corespundă prizelor în care sunt introduse. Nu modificati niciodată ștecărul în niciun fel. Nu folosiți niciun fel de adaptoare pentru ștecăr la sculele electrice cu împământare (legate la pământ). Ștecărele nemodificate și prizele corespunzătoare reduc riscul de șoc electric.

b) Evitați contactul corpului cu suprafețele împământate, cum ar fi conductele, radiatoarele, șuptoarele și frigiderele. În cazul în care corpul dvs. este împământat există un risc crescut de electrocutare.

c) Nu expuneți sculele electrice la ploaie și nu le lăsați în atmosferă umedă. Intrarea apei într-o sculă electrică mărește riscul de electrocutare.

d) Nu forțați cablul de alimentare. Nu folosiți niciodată cablul de alimentare pentru a transporta, a trage sau a scoate scula electrică din priză.

Tineți cablul de alimentare departe de căldură, ulei, muchii ascuțite și de piese în mișcare.

Cablurile de alimentare deteriorate sau încolăcite măresc riscul de șoc electric.

e) Atunci când folosiți o sculă electrică în aer liber, utilizați un prelungitor adecvat pentru utilizarea în exterior.

Folosirea unui prelungitor adecvat pentru exterior reduce riscul de soc electric.

f) Dacă utilizarea într-o zonă umedă nu poate fi evitată, folositi o sursă de alimentare cu întrerupător de protectie la curent rezidual (RCD).

Folosirea dispozitivelor RCD reduce riscul producerii șocurilor electrice.

3) Siguranța personală

a) Atunci când folosiți o sculă electrică fi ți vigilant, fiți atent la ceea ce faceți și acționați conform bunului simț.

Nu folosiți scule electrice atunci când sunteți obosit sau vă aflați sub influența drogurilor, a alcoolului sau a medicamentelor.

Un moment de neatenție în timpul utilizări unei scule electrice poate provoca vătămări personale grave.

b) Folosiți echipament de protecție personală. Purtați întotdeauna protecție pentru ochi.

Echipamentele de protecție cum ar fi măștile pentru praf, încălțămintea anti-alunecare, căștile și protecțiile auditive, folosite în situațiile corespunzătoare, reduc vătămările personale.

c) Preveniți pornirea neintenționată. Înainte de a conecta scula la priză și / sau la setul de acumulatori și înainte de a ridica sau transporta scula, asigurati-vă că întrerupătorul este pe poziția oprit.

Transportarea sculelor electrice cu degetul pe întrerupător sau introducerea în priză a sculelor electrice care au întrerupătorul pe poziția pornit sunt situații ce predispun la accidente.

d) Înainte de a pune scula electrică în funcțiune, îndepărtați toate cheile de reglare și orice alte chei. O cheie sau o cheie de reglare rămase atașate de piesa rotativă a sculei electrice poate provoca vătămări personale.

e) Evitați dezechilibrarea. Mențineți permanent un contact corect al piciorului și un bun echilibru.

Acest lucru permite un mai bun control al sculei electrice în situații neașteptate.

f) Purtați haine corespunzătoare. Nu purtați haine largi și nici bijuterii. Tineți-vă părul, hainele și mănușile departe de piesele în mișcare.

Hainele largi, bijuteriile și părul lung pot fi prinse în piesele în mișcare.

g) Dacă sunt prevăzute dispositive de conectare la facilități de extragere și colectare a prafului, asigurați-vă că acestea sunt conectate și sunt folosite corespunzător.

Utilizarea acestor dispositive poate reduce pericolele legate de praf.

4) Utilizarea și îngrijirea sculei electrice

a) Nu forțati scula electrică. Folosiți scula adecvată pentru aplicația dvs. Scula potrivită va face treabă mai bună și mai sigură, la parametrii la care a fost proiectată.

b) Nu folosiți scula electrică în cazul în care întrerupătorul nu își îndeplinește funcția de pornire și oprire.

Sculele electrice care nu pot fi comandate prin intermediul întrerupătorului sunt periculoase și trebuie reparate.

c) Înainte de a face orice fel de reglaje, de a schimba accesoriiile și de a depozita sculele electrice, scoateți stecărul din priză și / sau de la setul de acumulatori.

Aceste măsuri preventive de siguranță reduc riscul pornirii accidentale a sculei electrice.

d) Depozitați sculele electrice neutilizate departe de zona de acțiune a copiilor și nu lăsați persoanele care nu sunt familiarizate cu scula electrică sau cu prezentele instrucțiuni să folosească scula electrică.

Sculele electrice sunt periculoase în mâinile utilizatorilor neinstruiti.

e) Întreținerea sculelor electrice. Verifi cați alinierea și prinderea pieselor în mișcare, ruperea pieselor precum și toate celelalte aspecte care ar putea să influenteze funcționarea sculelor electrice.

Dacă scula electrică este deteriorată, înainte de a o utiliza, duceti-o la reparat.

Multy accidente sunt provocate de scule electrice întreținute necorespunzător.

Română

f) Păstrați elementele de tăiere curate și ascuțite. Elementele de tăiere bine întreținute și cu muchiile de tăiere bine ascuțite sunt mai ușor de controlat și este mai puțin probabil să se agațe.
g) Folosiți scula electrică, accesoriiile și vârfurile etc. în conformitate cu prezentele instrucțiuni, luând în considerare condițiile de lucru și operațiunile ce urmează a fi efectuate.
Folosirea sculei electrice pentru alte operațiuni decât cele prevăzute poate avea ca efect apariția unor situații periculoase.

5) Service

a) Scula electrică trebuie reparată de o persoană calificată, folosind numai piese de schimb identice.
Astfel se asigură menținerea siguranței sculei electrice.

PRECAUTIE

Tineti copiii și persoanele infirme la distanță.

Atunci când nu este folosită, scula electrică trebuie depozitată departe de zona de acțiune a copiilor și a persoanelor infi rme.

AVERTISMENTE DE SIGURANTĂ GENERALE PENTRU OPERAȚIUNILE DE ȘLEFUIRE SAU TĂIERE A'BRAZIVĂ

a) Această sculă electrică este menită să funcționeze ca polizor sau mașina de tăiat. Citiți toate avertismentele de siguranță, instrucțiunile, ilustrațiile și specificațiile furnizate cu această sculă electrică.
Nerespectarea tuturor instrucțiunilor de mai jos poate avea ca efect producerea de șocuri electrice, incendii și/ sau vătămări grave.
b) Efectuarea operațiunilor cum ar fi sablarea, perierea cu perie de sărmă și lustruirea nu sunt recomandate cu această sculă electrică.
Operatiunile care nu corespund cu modul de utilizare al acestei scule electrice pot produce pericole sau vătămare corporală.
c) Nu utilizati accesorii care nu sunt proiectate și recomandate în mod special de către fabricant.
Doar pentru că un accesoriu se potrivește cu scula electrică, nu garantează operarea în siguranță.
d) Viteza nominală a accesoriiului trebuie să fie cel puțin egală cu viteza maximă marcată pe scula electrică.
Accesoriiile care funcționează la viteză mai mare decât viteza nominală se pot rupe sau pot zbura de pe sculă.
e) Diametrul extern și grosimea accesoriiului dumneavoastră trebuie să fie în limita capacității sculei electrice.
Accesoriiile cu dimensiuni incorecte nu pot fi tinute sub supraveghere sau control în mod adecvat.
f) Montarea prin însurubare a accesorilor trebuie să se potrivească filetului arborelui polizorului. Pentru accesoriiile montate cu bride, orifi ciul pentru accesoriu al axului trebuie să se potrivească diametrului de localizare al bridei.
Accesoriiile care nu se potrivesc pieselor de montare ale sculei electrice vor funcționa dezechilibrat, vor vibra excesiv și pot fi scăpate de sub control.
g) Nu utilizati accesorii deteriorate. Înainte de utilizare, verificați fiecare accesoriu cum ar fi discurile abrazive, pentru a vedea dacă prezintă ciobiri și crăpături, platoul posterior pentru a vedea dacă prezintă crăpături, rupturi sau uzură excesivă, peria de sărmă pentru a vedea dacă are fire libere sau crăpate. Dacă scula electrică sau un accesoriu a fost scăpat, verificați să vedeți dacă prezintă daune sau instalati un accesoriu nedeteriorat. După inspectarea și instalarea unui accesoriu, poziționați-vă, dumneavoastră și spectatorii, departe de planul accesoriiului rotativ și rulați scula electrică la viteză maximă în gol, timp de un minut.

În mod normal, accesoriiile deteriorate se vor rupe în timpul acestui test.

h) Purtați echipament de protecție personală. În funcție de aplicație, utilizați un scut pentru față sau ochelari de protecție. Dacă este cazul, purtați o mască contra prafului, căști de protecție, mănuși și un șorț capabil să oprească fragmentele mici abrazive sau ale elementului prelucrat.

Protectia pentru ochi trebuie să fie capabilă să oprească resturile aruncate de diferitele operațiuni. Masca contra prafului sau masca respiratorie trebuie să poată filtra particulele generate de operațiunea dumneavoastră. Expunerea prelungită la zgomote puternice pot duce la pierderea auzului.

i) Tineți spectatorii la o distanță sigură de zona de lucru. Oricine intră în zona de lucru trebuie să poate echipament de protecție personală.

Pot zbura fragmente din elementul prelucrat sau dintr-un accesoriu rupt și pot provoca răni, în zona imediată zonei de operare.

j) Tineți scula electrică de mânerele izolate, atunci când se execută o operațiune de tăiere în care scula ar putea atinge cabluri ascunse sau propriul cablu.

Accesoriiile de tăiere care intră în contact cu un cablu „sub tensiune“ pot pune „sub tensiune“ părțile metalice descoperite și pot electrocuta operatorul.

k) Pozitionați cablul de alimentare la distanță de accesoriiul rotativ.

Dacă pierdeți controlul, cablul de alimentare poate fi tăiat sau agătat și vă poate trage mâna sau brațul în accesoriiul rotativ.

I) Nu așezați niciodată scula electrică până când accesoriiul nu s-a oprit complet.

Accesoriiul rotativ poate prinde suprafața și poate duce la scăparea de sub control a sculei electrice.

m) Nu rulați scula electrică cât timp o purtați în lateral.

Contactul accidental cu accesoriiul rotativ v-ar putea agăța hainele, trăgând accesoriiul pe corpul dumneavoastră.

n) Curățați regulat orificiile de ventilație ale sculei electrice.

Ventilatorul motorului va atrage praful în interiorul carcasei și acumularea excesivă de pulbere de metal poate produce pericole electrice.

o) Nu operați scula electrică lângă materiale inflamabile. Scânteile pot aprinde aceste materiale.

p) Nu utilizați accesorii care necesită agenți de răcire lichizi.

Utilizarea apei sau a altor lichide poate produce electrocutarea sau șoc electric.

RECULUL ŞI AVERTISMENTELE AFERENTE

Reculul este o reacție bruscă la un disc rotativ, platou posterior, perie sau alt accesoriu ciupit sau agățat. Ciupirea sau agățarea produce oprirea rapidă a accesoriuului rotativ, care la rândul său forțează mișcarea necontrolată a sculei electrice în direcția opusă de rotire a accesoriuului, în punctul de blocare.

Spre exemplu, dacă un disc abraziv este agățat sau ciupit de elementul prelucrat, marginea ciupită a discului poate săpa în suprafața materialului, ducând la ieșirea discului sau la lovire înapoi. Discul poate sări spre sau în direcție opusă de operator, în funcție de direcția de mișcare a discului în punctul de ciupire. Discurile abrazive se pot rupe în aceste condiții.

Reculul este rezultatul utilizării incorecte și / sau al procedurilor de operare sau condițiilor incorecte și poate fi evitat dacă sunt luate măsurile adecvate, conform celor de mai jos.

a) Mentineți o priză fermă pe scula electrică și poziționați-vă corpul și brațul pentru a rezista la forțele de recul. Utilizați mânerul auxiliar, dacă există, pentru control maxim al reculului sau al reacției cuplului în timpul pornirii.

Operatorul poate controla reacțiile la cuplu sau forțele de recul, dacă sunt luate măsurile necesare.

b) Nu așezați mâna lângă accesoriiul rotativ.

Accesoriiul poate recula peste mâna dumneavoastră.

c) Nu vă poziționați corpul într-o zonă în care se va deplasa scula electrică, dacă are loc reculul.

Reculul va propulsa scula în direcția opusă față de mișcarea discului, în punctul de agățare.

d) Fiți atenți când lucrați la colțuri, muchii ascuțite etc. Evitati saltul și agătarea accesoriiului.

Colțurile, muchiile ascuțite sau salturile au tendința de a agăța accesoriiul și pot duce la pierderea controlului sau la recul.

e) Nu atașați o lamă de drujbă, o lamă de sculptură pentru lemn sau o lamă de fierăstrău.

Aceste lame produc frecvent recul și pierderea controlului.

AVERTISMENTE DE SIGURANTĂ SPECIFICE PENTRU OPERATIUNILE DE ȘLEFUIRE ȘI TĂIERE ABRAZIVĂ

a) Utilizați doar tipurile de discuri recomandate pentru scula electrică și apărătoarea specifică proiectată pentru discul selectat.

Discurile care nu sunt proiectate pentru această sculă electrică nu pot fi protejate în mod adecvat și nu sunt sigure.

b) Suprafața de polizare a roților cu centrul scobit trebuie montată sub planul marginii apărătorii.

O roată montată necorespunzător care iese prin planul marginii apărătorii nu poate fi protejată adecvat.

c) Apărătoarea trebuie să fie prinsă temeinic pe scula electrică și poziționată pentru siguranță maximă, astfel încât operatorul să fie expus la o portiune minimă de disc.

Apărătoarea ajută la protejarea operatorului de fragmente rupte din roadă, de contactul accidental cu roata și de scânteile care pot aprinde îmbrăcămintea.

d) Discurile trebuie utilizate doar pentru aplicațiile recomandate. Spre exemplu: nu șlefuiți cu lateralul discului de tăiere.

Discurile abrazive de tăiere sunt proiectate pentru şlefuire periferică, forțele laterale aplicate acestor discuri pot duce la sfărâmarea acestora.

e) Utilizați întotdeauna flanșe cu mărimea și forma corectă pentru discul selectat.

Flanşele corecte susțin discul, reducând posibilitatea de rupere a acestuia. Flanşele pentru discurile de tăiere pot fi diferite de cele pentru discurile de şlefuire.

f) Nu utilizati discuri uzate de la scule electrice mai mari.

Discurile proiectate pentru scule electrice mai mari nu sunt adecvate pentru viteza mai mare a sculei electrice mici și pot exploda.

AVERTISMENTE SUPLIMENTARE DE SIGURANTĂ SPECIFICE PENTRU OPERATIUNILE TĂIERE ABRAZIVĂ

a) Nu „blocați“ discul de tăiere sau nu aplicați presiune excesivă. Nu încercați să faceți o tăietură excesiv de adâncă.

Forțarea discului crește sarcina și susceptibilitatea la răsucire sau tocire a discului în tăietură și la posibilitatea de recul sau rupere.

b) Nu poziționați corpul în linie cu și în spatele discului rotativ.

Când, în timpul operării, discul se îndepărtează de corpul dumneavoastră, eventualul recul poate propulsa discul în mișcare și scula electrică către dumneavoastră.

c) Când discul s-a blocat sau când întrerupeți o tăiere din orice motiv, opriți scula electrică și țineți-o nemișcată până când discul se oprește complet. Nu încercați niciodată să demontați discul de tăiere în timp ce este în mișcare, poate avea loc reculul.

Verificați și luați măsurile necesare pentru a elimina cauza blocării discului.

d) Nu reluați operațiunea de tăiere pe elementul prelucrat. Lăsați discul să atingă viteza maximă și reluați tăietura cu atenție.

Discul se poate bloca, se poate misca în sus sau poate recula dacă scula este pornită din nou în elementul prelucrat.

e) Sustineți panourile sau orice element prelucrat de dimensiuni mari, pentru a reduce la minim riscul de ciupire și recul.

Elementele prelucrate, mari, tind să atârne sub propria greutate. Trebuie aplicate suporturi sub elementul prelucrat, în apropierea liniei de tăiere și aproape de marginea elementului pe ambele părți ale discului.

f) Fiți foarte atenți când încercați să faceți o „tăietură buzunar“ în pereți existenți sau în alte zone fără vizibilitate.

Discul protuberant poate tăia tevile de gaz sau de apă, fi rele electrice sau obiectele pot produce reculul.

INSTRUCTIUNI GENERALE DE SIGURANTĂ PENTRU POLIZOARE

- Verificați ca viteza marcată pe disc să fie egală cu sau mai mare decât viteza nominală de pe polizor;

- Asigurati-vă că dimensiunile discului sunt compatibile cu polizorul;

- Discurile abrazive vor fi stocate și manipulate cu grijă, în conformitate cu instrucțiunile producătorului;

- Inspectați discul de polizare înainte de utilizare, nu utilizați produse ciobite, crăpate sau defecte;

- Asigurați-vă că discurile montate și vârfurile sunt aplicate în conformitate cu instrucțiunile producătorului;

- Folosiți amortizoare când sunt furnizate împreună cu produsul abraziv și când sunt necesare;

- Asigurați-vă că produsul abraziv este montat corect și strâns înainte de utilizare și rulați scula în gol timp de 30 de secunde într-o poziție sigură, opriți-o imediat dacă apar vibrații puternice sau detectați alte defecțiuni. Dacă apare această problemă, verificați scula pentru a determina cauza;

- Dacă scula este dotată cu apărătoare, nu o utilizați niciodată fără aceasta;

- Atunci când utilizați o sculă cu disc abraziv pentru tăiere, asigurați-vă că scoateți accesoriiul de protecție a roții standard și atașați protecția de roată cu protecție laterală (vândută separat) (Fig. 4);

- Nu utilizati buçse reductoare sau adaptoare separate pentru a adapta discuri abrazive cu orifi cii mari;

- În cazul sculelor care necesită un disc cu orificiu filetat, asigurați-vă că filetul este destul de lung pentru a se potrivi pe ax;

- Verificați dacă elementul prelucrat este susținut corect; - Nu utilizați discul de tăiere pentru șlefuire laterală;

- Asigurați-vă că scânteile produse în timpul utilizării nu creează pericole, ex. nu ating persoane sau nu aprind substanțe infl amabile;

- Asigurați-vă că orificiile de ventilație sunt libere când lucrați în locații cu mult praf, dacă este nevoie să curățați praful, mai întâi scoateți instrumentul din priză (nu utilizați obiecte metalice) și evitați deteriorarea componentelor interne;

- Utilizați întotdeauna protecție pentru ochi și urechi. Trebuie purtate și alte echipamente de protecție personală, cum ar fi masca de praf, mănușile, casca și șorțul;

- Fiți atenți la discul care continuă să se rotească și după ce scula a fost oprită.

AVERTISMENTE SUPLIMENTARE PRIVIND SIGURANTA

1. Asigurați-vă că sursa de curent ce urmează a fi utilizată este conformă cerințelor specificate pe plăcuța produsului.
2. Asigurați-vă că întrerupătorul este în poziția de ÎNCHIS. Dacă stecărul este conectat la priză în timp ce întrerupătorul este în poziția de DESCHIS, scula electrică va intra în funcțiune imediat, ceea ce ar putea produce un accident grav.
3. Atunci când zona de lucru este departe de sursa de curent, folosiți un prelungitor de secțiune și capacitate nominală suficiente. Prelungitorul trebuie să fie cât mai scurt posibil.
4. Asigurați-vă că discul central redus ce va fi utilizat este de tipul corect și nu prezintă crăpături sau defecte ale suprafeței. Asigurați-vă de asemenea că discul central redus este montat corect și piulița este strânsă temeinic.
5. Confirmați că butonul este dezactivat apăsându-I de două sau trei ori, înainte de a porni scula electrică.
6. Pentru a prelungi viața sculei și pentru a asigura un finisaj de înaltă calitate, este important să nu suprasolicitați mașina, aplicând prea multă presiune. În cazul majorității aplicațiilor, greutatea mașinii este suficientă pentru o șlefuire eficientă. Prea multă presiune va reduce viteza de rotație, va produce o finisare inferioară a suprafeței și suprasolicitarea poate reduce durata de viață a mașinii.
7. Discul continuă să se rotească și după ce scula a fost oprită.

După decuplarea mașinii, nu o așezați până când discul central redus nu s-a oprit complet. Această precauție va ajuta la prevenirea accidentelor grave și la reducerea cantității de praf și șpan aspirată de mașină.

1. Când mașina nu este utilizată, scoateți-o din priză.
2. Aveți grijă să decuplați scula și să scoateți ștecărul din priză, pentru a evita un accident grav, înaintea montării și demontării roții centrale reduse.
3. RCD

Se recomandă folosirea constantă a unui întrerupător de protecție la curent rezidual, cu un curent rezidual nominal de 30 mA sau mai puțin.

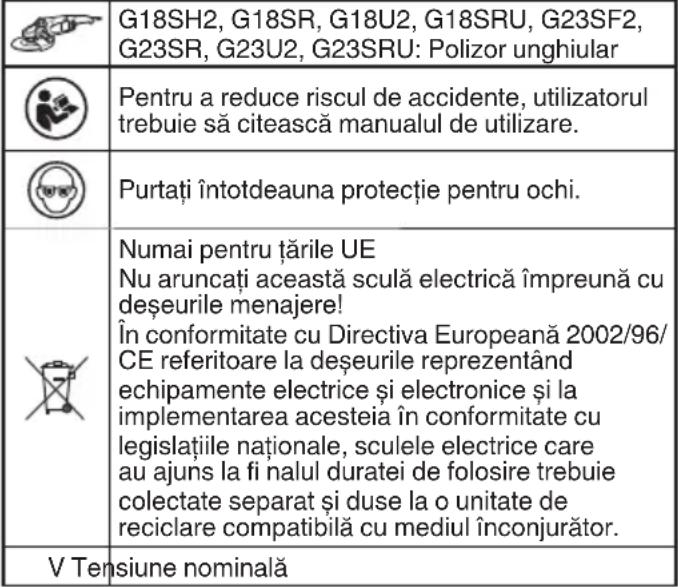

SIMBOLURI

AVERTISMENT

În cele ce urmează sunt prezentate simbolurile folosite pentru mașină. Înainte de utilizare, asigurati-vă că înțelegeti semnificația acestora.

~	Curent alternativ
P	Alimentare cu electricitate
n	Turație nominală
min-1	Rotații sau turații pe minut
D	Diametru exterior disc
d	Diametru orifi ciu disc
t	Grosime disc
	Viteză periferică
	Greutate (Corpul principal)
	Pornire
	Oprire
	Demarare ușoară
	Perie de cărbune normală
	Oprire automată perii de cărbune
	Deconectați ștecărul de la priză
	Avertisment
	Instrument clasa II

ACCESORII STANDARD

Pe lângă unitatea principală (1 unitate), pachetul conține și accesoriiile enumerate mai jos.

O Cheie ....1
○ Mâner lateral ....1
○ Cheie hexagonală....1

Accesoriiile standard sunt supuse modificărilor fără notificare prealabilă.

APLICAȚII

○ Îndepărtarea bavurilor și finisarea diferitelor tipuri de materiale și piese turnate din oțel, bronz și aluminiu.
O Șlefuirea secțiunilor sudate sau a secțiunilor tăiate cu arzătorul de tăiat.
○ Debavurarea rășinilor sintetice, gresiei, cărămizilor, marmurei etc.
O Tăierea betonului sintetic, a pietrei, a cărămizilor, a marmurei și a materialelor similare.

SPECIFICAȚII

Specificatiile acestei mașini sunt enumerate în tabelul de la pagina 136.

NOTĂ

Ca urmare a programului continuu de cercetare și dezvoltare derulat de HITACHI, prezentele specificații pot fi modificate fără notificare prealabilă.

ASAMBLARE ŞI OPERARE

Actiune	Figură	Pagină
Aplicarea și ajustarea apărătorii pentru disc	1 137
Aplicarea mânerului lateral 2 137
Asamblarea discului central redus 3	137
Asamblarea discului de tăiere	4	138
Asamblarea discului diamantat 5 138
Utilizarea întrerupătorului 6 138
Unghi de şlefuire și metodă de şlefuire	7 138
Înlocuirea periilor de cărbune 8 139
Întreținerea cutiei de protecție fără şuruburi	9 139
Selectarea accesoriiilor — 140

ÎNTRETINERE ŞI VERIFICARE

1. Inspectarea discului central redus

Asigurați-vă că roata centrală redusă nu prezintă crăpături și defecte ale suprafeței.

2. Inspectarea şuruburilor de asamblare

Inspectați cu regularitate toate șuruburile de asamblare și asigurați-vă că sunt fixate corespunzător. Dacă există șuruburi care nu sunt fixe, fixați-le imediat. Nerespectarea avertismentului poate duce la riscuri serioase.

3. Inspectarea periilor de cărbune (Fig. 8)

Motorul utilizează perii de cărbune, care sunt elemente consumabile. Având în vedere că o perie de cărbune foarte uzată poate produce probleme la motor, înlocuiti periile de cărbune cu unele noi cu aceeași serie ① indicată în figură, când se uzează până la sau aproape de „limita de uzură” ②. În plus, mențineți curătenia periilor de cărbune și asigurați-vă că acestea glisează liber în suporturile de perie.

4. Înlocuirea periilor de cărbune (Fig. 8)

G18SH2 • G18U2 • G23SF2 • G23U2 (Fig. 8)

(1) Slăbiți șurubul D4 © păstrând capacul periei ⓣ și înlăturați capacul periei.

(2) Folosiți cheia hexagonală auxiliară sau șurubelnița mică pentru a trage de marginea arcului ⑧ care ține apăsată peria de cărbune. Extrageți marginea arcului spre exteriorul suportului periei ⑨.

(3) Detaşati capătul arcului ⑨ periei de cărbune ⑩ de portiunea terminală a suportului periei și extrageți peria de cărbune din suportul ei.

(1) Ataşati capătul arcului periei de cărbune la portiunea terminală a suportului periei.

(2) Introduceți peria de cărbune în suportul periei.

(3) Folosiți cheia hexagonală auxiliară sau şurubelnița mică pentru a pune înapoi marginea arcului pe capătul periei de cărbune.

(4) Montați capacul periei și strângeti şurubul D4.

G18SR • G18SRU • G23SR • G23SRU

Dezasamblati capacele periilor cu o șurubelniță cu cap plat. Astfel, periile de cărbune pot fi demontate cu ușurință.

5. Înlocuirea cablului de alimentare

Dacă trebuie înlocuit cablul de alimentare, acest lucru trebuie făcut de Centrul de Service autorizat de Hitachi, pentru a evita pericolele.

6. Întreținerea motorului

Bobina motorului este componenta principală a sculei electrice. Aveți grijă să nu deteriorați bobina și/sau să nu o udați cu ulei sau apă.

PRECAUTIE

Pe durata folosirii și a operațiunilor de întreținere a mașinii trebuie respectate reglementările și standardele naționale privind securitatea.

GARANTIE

Garantăm sculele electrice Hitachi în conformitate cu reglementările statutare/specifice țării. Această garanție nu acoperă defectele sau daunele provocate de utilizarea necorespunzătoare, abuz sau de uzura și deteriorarea normale. În cazul în care aveți reclamații, vă rugăm să trimiteți scula electrică nedemontată, împreună cu CERTIFICATUL DE GARANȚIE care se găsește la finalul prezentelor Instrucțiuni de utilizare, la o unitate service autorizată de Hitachi.

Informații privind nivelul de zgomot transmis prin aer și nivelul de vibrații

Valorile măsurate au fost determinate în conformitate cu EN60745 și sunt declarate conforme cu ISO 4871.

Nivelul tipic al puterii sonore ponderate A: 101 dB (A).

Nivelul măsurat al presiunii sonore ponderate A: 90 dB (A). Incertitudine K: 3 dB (A).

Purtați protectie auditivă.

Valorile totale ale vibrațiilor (suma vectorială pe cele trei axe) au fost stabilite în conformitate cu EN60745.

Şlefuirea suprafetelor:

Valoarea emisiei de vibrații a_h,AG =

5,9 m/s² (G18SH2, G18U2, G18SR, G18SRU)

5,2 m/s² (G23SF2, G23U2, G23SR, G23SRU)

Incertitudine K = 1,5 m/s ^2

Valoarea totală declarată a vibrației a fost măsurată în conformitate cu o metodă de testare standard și poate fi utilizată pentru compararea unei scule cu altele.

Mai poate fi utilizată pentru o evaluare preliminară a expunerii.

AVERTISMENT

○ Emisia de vibrații în timpul folosirii effective a sculei electrice poate diferi de valorile declarate, în funcție de modul de utilizate a sculei.

Identificați măsuri de siguranță ce trebuie luate pentru protejarea operatorului și care sunt bazate pe estimarea expunerii, în condiții reale de utilizare (ținând seama de toate componentele ciclului de utilizare, cum ar fi timpul necesar opririi sculei și timpul de funcționare suplimentar la pornirea sculei).

NOTĂ

Ca urmare a programului continuu de cercetare și dezvoltare derulat de HITACHI, prezentele specificații pot fi modificate fără notificare prealabilă.
