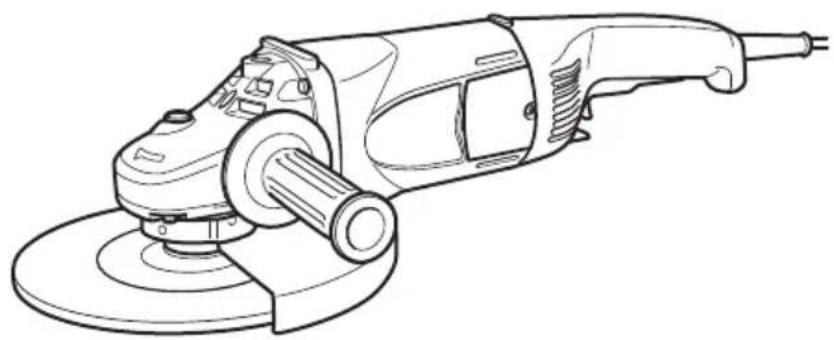

MODE D'EMPLOI G 18SH2 HITACHI

Der angegebene Vibrationsgesamtwert wurde nach einer Standardtestmethode gemessen und kann zum Vergleich zwischen verschiedenen Werkzeugen dienen. Er kann auch für eine Vorbeurteilung der Aussetzung verwendet werden. WARNUNG ○ Der Vibrationsemissionswert während der tatsächlichen Benutzung des Elektrowerkzeugs kann von dem deklarierten Gesamtwert abweichen, abhängig davon, wie das Werkzeug verwendet wird. ○ Legen Sie Sicherheitsmaßnahmen zum Schutz des Bedieners fest, die auf einer Expositionseinschätzung unter den tatsächlichen Benutzungsbedingungen beruhen (unter Berücksichtigung aller Bereiche des Betriebszyklus, darunter neben der Triggerzeit auch die Zeiten, in denen das Werkzeug ausgeschaltet ist oder im Leerlaufbetrieb läuft). HINWEIS Aufgrund des ständigen Forschungs- und Entwicklungsprogramms von HITACHI sind Änderungen der hier gemachten technischen Angaben vorbehalten. 0000BookG18SH2.indb120000BookG18SH2.indb12 2016/06/2316:47:502016/06/2316:47:5013 Français Ne pas utiliser un outil lorsqu’on est fatigué ou sous l’emprise de drogues, d’alcool ou de médicaments. Un moment d’inattention en cours d’utilisation d’un outil peut entraîner des blessures graves. b) Utiliser un équipement de sécurité. Toujours porter des verres de protection. Les équipements de sécurité tels que les masques contre les poussières, les chaussures de sécurité antidérapantes, les casques ou les protections acoustiques utilisés pour les conditions appropriées réduiront les blessures corporelles. c) Éviter tout démarrage intempestif. S’assurer que l’interrupteur est en position d’arrêt avant de brancher l’outil au secteur et/ou à la batterie, de le ramasser ou de le porter. Porter un outil en ayant le doigt sur l’interrupteur ou brancher un outil dont l’interrupteur est en position de marche est source d’accidents. d) Retirer toute clé de réglage avant de mettre l’outil en marche. Une clé laissée fi xée sur une partie tournante de l’outil peut donner lieu à des blessures. e) Ne pas se pencher trop loin. Garder une position et un équilibre adaptés à tout moment. Cela permet un meilleur contrôle de l’outil dans des situations inattendues. f) S’habiller de manière adaptée. Ne pas porter de vêtements amples ou de bijoux. Maintenir cheveux, vêtements et gants à l’écart des pièces en mouvement. Les pièces en mouvement peuvent happer les vêtements amples, les bijoux ou les cheveux longs. g) Si des dispositifs sont fournis pour le raccordement d’équipements pour l’extraction et la récupération des poussières, s’assurer qu’ils sont connectés et correctement utilisés. Utiliser des collecteurs de poussière peut réduire les risques dus aux poussières.

4) Utilisation et entretien de l’outil

a) Ne pas forcer l’outil. Utiliser l’outil adapté à l’application souhaitée. Si l’on utilise l’outil électrique adéquat en respectant le régime pour lequel il a été conçu, il réalisera un travail de meilleure qualité et plus sûr. b) Ne pas utiliser l’outil si l’interrupteur ne permet pas de passer de l’état de marche à arrêt et vice versa. Un outil électrique ne pouvant être contrôlé par l’interrupteur représente un danger et doit être réparé. c) Débrancher la fi che de la source d’alimentation et/ou la batterie de l’outil avant tout réglage, changement d’accessoires ou avant de ranger l’outil. Ces mesures de sécurité préventives réduiront les risques de démarrage accidentel de l’outil électrique. d) Après utilisation, ranger l’outil électrique hors de portée des enfants et ne laisser aucune personne l’utiliser si elle n’est pas familiarisée avec les outils électriques ou ces instructions. Les outils électriques représentent un danger entre des mains inexpertes.

Observer la maintenance de l’outil. S’assurer que les pièces en mouvement ne sont pas désalignées ou coincées, qu’aucune pièce n’est cassée ou que l’outil électrique n’a subi aucun dommage pouvant aff ecter son bon fonctionnement. Si l’outil électrique est endommagé, le faire réparer avant de le réutiliser. De nombreux accidents sont dus à des outils mal entretenus.

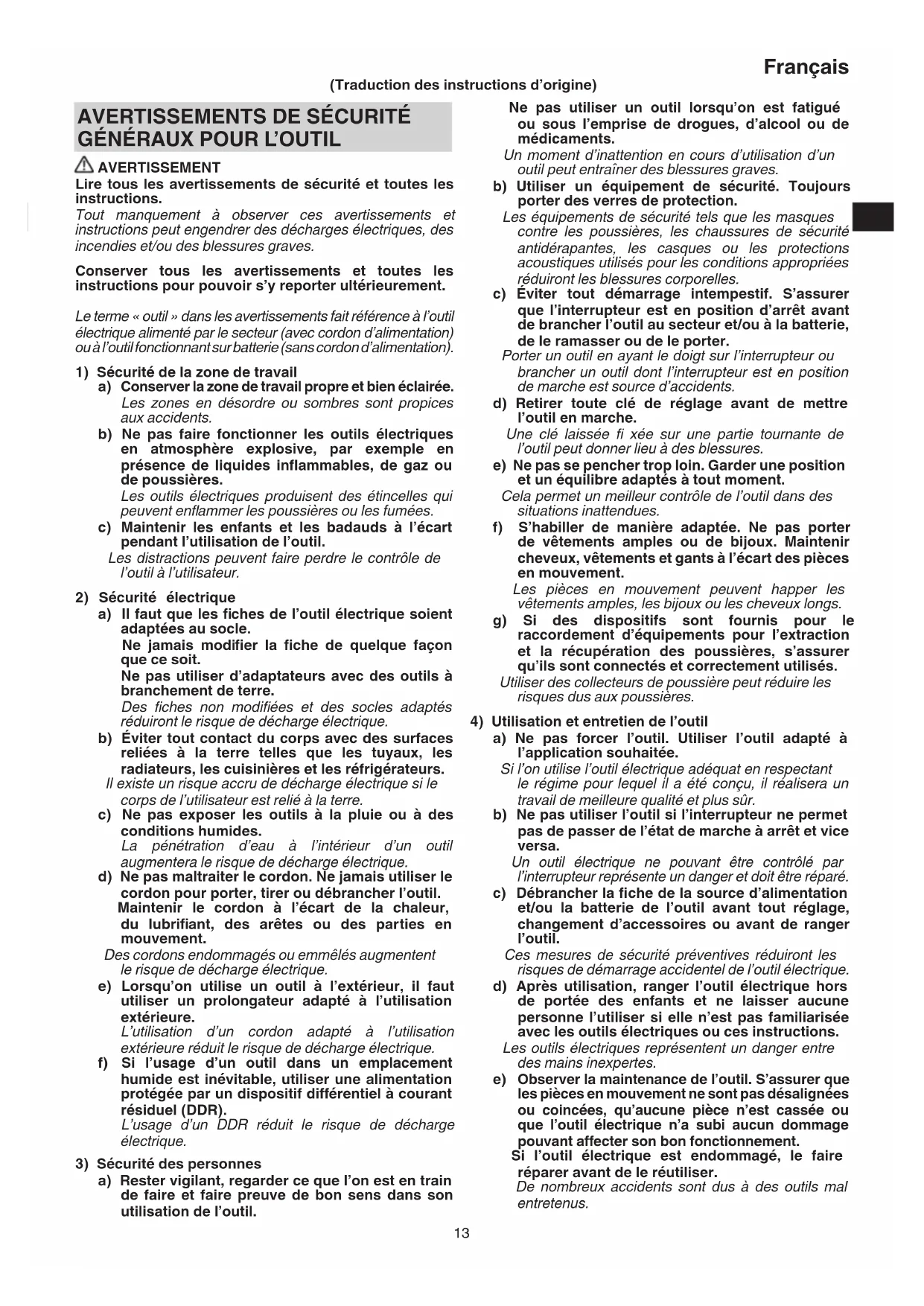

AVERTISSEMENT Lire tous les avertissements de sécurité et toutes les instructions. Tout manquement à observer ces avertissements et instructions peut engendrer des décharges électriques, des incendies et/ou des blessures graves. Conserver tous les avertissements et toutes les instructions pour pouvoir s’y reporter ultérieurement. Le terme « outil » dans les avertissements fait référence à l’outil électrique alimenté par le secteur (avec cordon d’alimentation) ou à l’outil fonctionnant sur batterie (sans cordon d’alimentation).

1) Sécurité de la zone de travail

Conserver la zone de travail propre et bien éclairée. Les zones en désordre ou sombres sont propices aux accidents. b) Ne pas faire fonctionner les outils électriques en atmosphère explosive, par exemple en présence de liquides infl ammables, de gaz ou de poussières. Les outils électriques produisent des étincelles qui peuvent enfl ammer les poussières ou les fumées. c) Maintenir les enfants et les badauds à l’écart pendant l’utilisation de l’outil. Les distractions peuvent faire perdre le contrôle de l’outil à l’utilisateur.

2) Sécurité électrique

a) Il faut que les fi ches de l’outil électrique soient adaptées au socle. Ne jamais modifi er la fi che de quelque façon que ce soit. Ne pas utiliser d’adaptateurs avec des outils à branchement de terre. Des fi ches non modifi ées et des socles adaptés réduiront le risque de décharge électrique. b) Éviter tout contact du corps avec des surfaces reliées à la terre telles que les tuyaux, les radiateurs, les cuisinières et les réfrigérateurs. Il existe un risque accru de décharge électrique si le corps de l’utilisateur est relié à la terre. c) Ne pas exposer les outils à la pluie ou à des conditions humides. La pénétration d’eau à l’intérieur d’un outil augmentera le risque de décharge électrique. d) Ne pas maltraiter le cordon. Ne jamais utiliser le cordon pour porter, tirer ou débrancher l’outil. Maintenir le cordon à l’écart de la chaleur, du lubrifi ant, des arêtes ou des parties en mouvement. Des cordons endommagés ou emmêlés augmentent le risque de décharge électrique. e) Lorsqu’on utilise un outil à l’extérieur, il faut utiliser un prolongateur adapté à l’utilisation extérieure. L’utilisation d’un cordon adapté à l’utilisation extérieure réduit le risque de décharge électrique. f) Si l’usage d’un outil dans un emplacement humide est inévitable, utiliser une alimentation protégée par un dispositif diff érentiel à courant résiduel (DDR). L’usage d’un DDR réduit le risque de décharge électrique.

3) Sécurité des personnes

a) Rester vigilant, regarder ce que l’on est en train de faire et faire preuve de bon sens dans son utilisation de l’outil. (Traduction des instructions d’origine) 0000BookG18SH2.indb130000BookG18SH2.indb13 2016/06/2316:47:502016/06/2316:47:5014 Français f) Garder aff ûtés et propres les outils permettant de couper. Un outil bien entretenu aux bords bien aff ûtés risquera moins de se coincer et sera plus facile à maîtriser.

Utiliser l’outil, les accessoires et les lames, etc., conformément à ces instructions, en tenant compte des conditions de travail et du travail à réaliser. L’utilisation d’un outil électrique à des fi ns autres que celles prévues est potentiellement dangereuse.

5) Maintenance et entretien

a) Confi er l’entretien de l’outil à un réparateur qualifi é utilisant uniquement des pièces de rechange identiques. Cela assurera le maintien de la sécurité de l’outil. PRÉCAUTIONS Maintenir les enfants et les personnes infi rmes éloignés. Lorsque les outils ne sont pas utilisés, ils doivent être rangés hors de portée des enfants et des personnes infi rmes.

PAR ABRASION a) Cet outil électrique est conçu pour meuler ou tronçonner. Lire tous les avertissements de sécurité, instructions, illustrations et spécifi cations donnés avec cet outil électrique. Le non-respect de toutes les instructions indiquées ci- dessous peut entraîner une électrocution, un incendie et/ou de graves blessures. b) Il n’est pas recommandé de poncer, d’eff ectuer un brossage métallique ou de polir avec cet outil électrique. Il y a risque de danger et de blessure si l’outil électrique est utilisé pour exécuter des travaux pour lesquels il n’a pas été conçu. c) Ne pas utiliser d’accessoires autres que ceux conçus spécialement et recommandés par le fabricant d’outils. Ce n’est pas parce qu’un accessoire se fi xe correctement sur l’outil que son utilisation en toute sécurité est garantie. d) La vitesse nominale de l’accessoire doit être au moins égale à la vitesse maximum inscrite sur l’outil électrique. Les accessoires tournant plus vite que leur vitesse nominale peuvent se casser et voler en éclats. e) Le diamètre extérieur et l’épaisseur de l’accessoire ne doivent pas dépasser la capacité nominale de l’outil électrique. La maîtrise et la protection des accessoires de format incorrect ne peuvent être garanties. f) Le montage fi leté d’accessoires doit correspondre au fi letage de la broche du broyeur. Pour les accessoires montés par des brides, l’orifi ce d’ancrage de l’accessoire doit s’adapter au diamètre de positionnement de la bride. Les accessoires qui ne correspondent pas au matériel de montage de l’outil électrique manqueront d’équilibre, vibreront excessivement et risqueront d’entraîner une perte de contrôle.

Ne pas utiliser un accessoire endommagé. Avant chaque utilisation, inspecter les accessoires : vérifi er que les meules abrasives ne sont pas fi ssurées ou écaillées, que le disque d’appui n’est pas fi ssuré, déchiré ou usé, que les fi ls de la brosse métallique ne sont pas desserrés ou fi ssurés. Si l’outil électrique ou son accessoire tombe, vérifi er qu’il n’est pas abîmé ou bien remplacer l’accessoire endommagé. Après avoir vérifi é et posé un accessoire, s’écarter (et éloigner les badauds) de l’axe de l’accessoire en rotation et faire tourner l’outil en régime à vide maximum pendant une minute. Les accessoires endommagés se brisent généralement au cours de cette période d’essai. h) Porter un équipement de protection individuel. Selon l’application, utiliser un écran facial ou des lunettes de sécurité. Si nécessaire, porter un masque anti-poussière, des protège-tympans, des gants et un tablier de protection pouvant arrêter les particules abrasives ou les fragments de pièce. Les lunettes de sécurité doivent pouvoir arrêter les débris volants produits par les diverses opérations de la meule. Le masque anti-poussière ou le masque fi ltrant doivent pouvoir fi ltrer les particules produites par l’opération de la meule. Une exposition prolongée à un bruit d’intensité élevée peut entraîner une perte auditive.

i) Tenir les badauds à une distance sûre de l’espace

de travail. Toute personne pénétrant dans l’espace de travail doit porter un équipement de protection individuelle. Des fragments provenant de la pièce de travail ou d’un accessoire cassé peuvent voler en éclats et blesser les personnes se trouvant dans la zone immédiate de travail. j) Tenir l’outil électrique par une surface de prise isolée, lorsqu’on eff ectue une tâche où l’accessoire de coupe pourrait toucher un câblage caché ou son propre cordon d’alimentation. Le contact de l’accessoire de coupe avec un fi l « sous tension » peut transmettre du courant dans les pièces métalliques exposées de l’outil « sous tension » et électrocuter l’opérateur. k) Placer le cordon à l’écart de l’accessoire en rotation. Si l’utilisateur perd le contrôle, le cordon risque d’être coupé ou tiré, et sa main ou son bras peuvent être happés par l’accessoire en rotation.

I) S’assurer que l’accessoire est complètement arrêté

avant de poser l’outil. L’accessoire en rotation risque de s’accrocher à la surface et de faire perdre à l’utilisateur le contrôle de l’outil. m) Ne pas faire fonctionner l’outil lorsqu’on le porte contre soi. Un contact accidentel de l’accessoire en rotation risque de happer les vêtements et d’attirer l’outil vers soi.

Nettoyer régulièrement les bouches d’aération de l’outil. Le ventilateur du moteur attire la poussière à l’intérieur du carter de l’outil et une accumulation excessive de poudre métallique présente un risque électrique. o) Ne pas utiliser l’outil à proximité de matériaux infl ammables. Des étincelles pourraient enfl ammer ces matériaux.

Ne pas utiliser d’accessoires nécessitant un réfrigérant liquide. L’utilisation d’eau ou d’un réfrigérant liquide peut entraîner une électrocution ou une décharge électrique. 0000BookG18SH2.indb140000BookG18SH2.indb14 2016/06/2316:47:502016/06/2316:47:5015 Français

RECUL ET AVERTISSEMENTS

CONNEXES Le recul est une réaction soudaine qui survient lorsque la meule, le plateau de support, la brosse ou un autre accessoire en rotation se coince ou accroche. Lorsque l’accessoire en rotation se coince ou accroche, il s’arrête soudainement et l’utilisateur perd alors la maîtrise de l’outil électrique projeté dans le sens contraire de sa rotation au point où il se coince dans la pièce. Par exemple, si une meule est tirée ou coincée par la pièce à usiner, le rebord de la meule entrant dans le point de pincement peut accrocher la surface du matériau, entraînant la sortie ou le déchaussement de la meule. La meule peut alors dévier de sa trajectoire, vers l’utilisateur ou dans la direction opposée, selon la direction de la meule au point de pincement. Les meules abrasives risquent de se briser. Le recul est le résultat d’une utilisation abusive de l’outil électrique et/ou de l’inobservation des procédures d’utilisation. Il peut être évité en suivant les quelques précautions indiquées ci-dessous. a) Tenir fermement l’outil et placer le corps et le bras de manière à pouvoir résister à la force du recul. Utiliser toujours la poignée auxiliaire, lorsque cette dernière est disponible, pour assurer une maîtrise maximale de l’outil en cas de recul ou de couple de réaction au moment du démarrage. L’utilisateur peut maîtriser l’eff et du couple de réaction ou du recul s’il prend les précautions nécessaires. b) Ne jamais placer la main près d’un accessoire en rotation. L’accessoire risquerait de passer sur la main en cas de recul. c) Ne pas se placer dans la zone vers laquelle l’outil électrique se déplacera en cas de recul. Le recul projettera l’outil dans le sens opposé au mouvement de la meule au point où elle accroche dans la pièce. d) Redoubler de précaution lorsqu’on travaille dans les coins, sur des bords tranchants, etc. Éviter de faire rebondir l’accessoire ou de le coincer. Les coins, les rebords tranchants ou les rebonds ont tendance à coincer l’accessoire en rotation, provoquant une perte de contrôle ou un recul. e) Ne pas fi xer une lame de tronçonneuse ou une lame dentée. De telles lames causent fréquemment des reculs et la perte du contrôle.

Utiliser uniquement les meules recommandées pour l’outil et le protecteur conçu pour la meule choisie. Les meules pour lesquelles l’outil n’a pas été conçu ne pourront pas être protégées correctement et se révèleront dangereuses. b) La surface de meulage des meules à dépression centrale doit être montée au-dessous du plan de la lèvre du carter de protection. Une meule mal installée qui projette à travers le plan de la lèvre de protection ne peut être protégée de manière adéquate. c) Le protecteur doit être fi xé fermement sur l’outil et positionné de manière à assurer une sécurité optimale, en laissant exposée la plus petite partie possible de la meule. La protection permet de protéger l’opérateur des fragments de meule brisée, d’un contact accidentel avec la meule et des étincelles qui pourraient enfl ammer les vêtements. d) Les meules ne doivent être utilisées que pour les applications recommandées. Par exemple : ne pas utiliser le côté à tronçonner pour le meulage. Les meules de découpage abrasif sont conçues pour un meulage périphérique. Exercer une force latérale sur ces meules peut les briser. e) Utiliser toujours des fl asques pour meule en bon état, aux dimensions et formes convenant à la meule sélectionnée. Des fl asques pour meule adéquates soutiennent la meule, diminuant ainsi la possibilité d’une rupture de la meule. Les fl asques pour meules à tronçonner peuvent être diff érentes de celles pour meule abrasive. f) Ne pas utiliser de meules usées provenant d’outils plus grands. Les meules conçues pour des outils plus grands ne conviennent pas à la vitesse supérieure d’un petit outil et risquent d’éclater.

a) Ne pas bloquer la meule, ni n’exercer une pression excessive. Ne pas tenter de couper à une profondeur trop importante. Il y a risque de torsion ou de coincement de la meule dans la ligne de coupe si elle est soumise à une surcharge. Elle risque alors d’eff ectuer un recul ou de casser. b) Ne pas se placer dans l’axe et derrière la meule rotative. Lorsque la meule, en cours de fonctionnement, s’écarte de l’utilisateur, le recul potentiel risque de propulser la meule en rotation et l’outil électrique dans sa direction. c) Lorsque la meule est grippée ou lorsque la coupe est interrompue pour une raison ou une autre, éteindre l’outil et le maintenir immobile jusqu’à ce que la meule s’arrête complètement. Ne jamais tenter de retirer la meule de la coupe pendant que la meule tourne, sous peine de provoquer un recul. Identifi er la cause du grippage de la meule et prendre les mesures correctives pour y remédier. d) Ne pas redémarrer l’opération de découpe dans la pièce à usiner. Laisser la meule atteindre son régime maximal et la faire à nouveau entrer dans la fente avec précaution. La meule risque de se gripper, de dévier de sa trajectoire ou de reculer si l’outil est redémarré dans la pièce à usiner. e) Soutenir les panneaux ou les pièces à usiner de grande taille pour éviter tout pincement de la meule ou mouvement de recul. Les pièces à usiner de grande taille ont tendance à ployer sous leur propre poids. Il est nécessaire de placer en dessous des cales à proximité de la ligne de découpe et près du rebord de la pièce des deux côtés de la meule f) Redoubler de précaution lorsqu’on doit pratiquer une encoche dans un mur ou autre zone borgne. La partie saillante de la meule risque d’entailler les conduites de gaz ou d’eau, les câbles électriques ou autres objets, provoquant ainsi un recul de l’outil.

– Vérifi er que la vitesse indiquée sur la meule est égale ou supérieure à la vitesse nominale de la meuleuse. 0000BookG18SH2.indb150000BookG18SH2.indb15 2016/06/2316:47:502016/06/2316:47:5016 Français – S’assurer que les dimensions des meules sont compatibles avec la meuleuse. – Les meules abrasives doivent être entreposées et manipulées conformément aux instructions du fabricant. – Inspecter la meule avant utilisation, ne pas utiliser de produits ébréchés, craquelés ou défectueux. – S’assurer que les meules et les points montés sont installés conformément aux instructions du fabricant. – S’assurer que les buvards sont utilisés lorsqu’ils accompagnent le produit abrasif aggloméré et lorsqu’ils sont nécessaires.

S’assurer que le produit abrasif est correctement monté et serré avant d’utiliser et de démarrer l’outil sans charge pendant 30 secondes en position sûre ; en cas de vibrations excessives ou autres défauts, arrêter immédiatement l’outil. Si tel est le cas, vérifi er la machine pour en déterminer la cause. – Si l’outil est équipé d’un protecteur, ne jamais l’utiliser sans protecteur. – Lors de l’utilisation d’un outil de coupe abrasif, veillez à déposer le couvre-meule prévu comme accessoire standard et à le fi xer avec le protecteur latéral (vendu séparément) (Fig. 4). – Ne pas utiliser de bagues de réductions ou d’adaptateurs pour adapter des meules abrasives à grand orifi ce. – Pour les outils destinés à être équipés d’une meule à orifi ce fi leté, s’assurer que le fi letage dans la meule est suffi samment long pour accueillir la longueur de la broche. – Vérifi er que la pièce à usiner est correctement soutenue. – Ne pas utiliser la meule de tronçonnage pour l’aiguisage latéral. – S’assurer que les étincelles dues à l’utilisation n’entraîne pas de risque, par ex. ne touchent pas des personnes ou enfl amment des substances infl ammables. – S’assurer que les bouches d’aération ne sont pas obstruées en travaillant dans un environnement poussiéreux ; s’il est nécessaire de nettoyer la poussière, débrancher d’abord l’outil de la prise secteur (utiliser des objets non métalliques) et éviter d’endommager les pièces internes. – Utiliser toujours des lunettes et des protections auditives. Il est recommandé de porter un équipement de protection individuel, comme un masque, des gants, un casque et un tablier. – Prenez garde à la meule qui continue de tourner une fois l’outil éteint.

1. S’assurer que la source d’alimentation utilisée est

conforme aux exigences spécifi ées sur la plaque signalétique du produit.

2. S’assurer que l’interrupteur d’alimentation est en position

d’arrêt. Si la fi che est branchée dans une prise alors que l’interrupteur d’alimentation est en position de marche, l’outil électrique démarrera immédiatement, ce qui peut provoquer un grave accident.

3. Lorsque la zone de travail est éloignée de la source

d’alimentation, utiliser un cordon prolongateur d’une épaisseur et d’une capacité nominale suffi santes. Le cordon prolongateur doit être aussi court que possible.

S’assurer que la meule renforcée à moyeu déporté utilisée est du bon type, et qu’elle ne présente pas de fêlures ou de défauts de surface. S’assurer également que la meule renforcée à moyeu déporté est correctement montée et que l’écrou de la meule est bien serré.

5. Confi rmer que le bouton poussoir est libéré en appuyant

deux ou trois dessus avant de mettre l’outil sous tension.

6. Pour prolonger la vie de la machine et assurer un fi ni de

première qualité, il est important de ne pas surcharger la machine en exerçant une pression trop grande. Dans la plupart des applications, le poids de la machine seule suffi t pour un bon meulage. Une trop grande pression peut entraîner une réduction de la vitesse de rotation, un moins bon fi ni de surface et une surcharge qui pourrait réduire la durée de vie de la machine.

7. La meule continue de tourner une fois l’outil éteint.

Après avoir arrêté la machine, ne pas la poser avant l’arrêt complet de la meule renforcée à moyeu déporté. Cette précaution évitera non seulement les accidents graves, mais réduira également la quantité de poussière et de copeaux de métal aspirée par la machine.

8. Lorsque la machine n’est pas utilisée, elle doit être

débranchée de la source d’alimentation.

9. Veiller à mettre l’outil hors tension et à débrancher la

fi che de la prise secteur pour éviter un accident grave avant de monter et démonter la meule renforcée à moyeu déporté.

10. Dispositif diff érentiel à courant résiduel (DDR)

Il est recommandé d’utiliser un DDR dont le courant résiduel nominal ne dépasse pas 30 mA en tout temps. SYMBOLES AVERTISSEMENT Les symboles suivants sont utilisés pour l’outil. Bien se familiariser avec leur signifi cation avant d’utiliser l’outil. G18SH2, G18SR, G18U2, G18SRU, G23SF2, G23SR, G23U2, G23SRU: Meuleuse Pour réduire les risques de blessures, l’utilisateur doit lire le manuel d’utilisation. Toujours porter des lunettes de sécurité. Uniquement pour les pays européens Ne pas jeter les appareils électriques dans les ordures ménagères ! Conformément à la directive européenne 2002/96/CE relative aux déchets d’équipements électriques ou électroniques (DEEE), et à sa transposition dans la législation nationale, les appareils électriques doivent être collectés à part et être soumis à un recyclage respectueux de l’environnement. V Tension nominale Courant alternatif

Révolution ou va-et-vient par minute D Diamètre externe de la meule d Diamètre de l’orifi ce de la meule t Épaisseur de la meule Vitesse périphérique

Balais de carbone à arrêt automatique Débrancher la fi che principale de la prise électrique Attention Outil de classe II ACCESSOIRES STANDARD Outre l’unité principale (1 unité), l’emballage contient les accessoires répertoriés ci-dessous. ○ Clé ................................................................................1 ○ Poignée latérale ............................................................1 ○ Clef à six pans ...............................................................1 Les accessoires standard sont sujets à changement sans préavis. APPLICATIONS ○ Enlèvement des bavures de moulage et fi nition de diff érentes sortes de matériaux en acier, bronze ou aluminium et de moulages. ○ Meulage de sections soudées ou de sections coupées par soudage. ○ Grincement des résines synthétiques, de l'ardoise, de la brique, du marbre, etc. ○ Découpe de cément, pierre, brique, marbre synthétiques et autres matériaux similaires. CARACTÉRISTIQUES Les spécifi cations de cet outil sont énumérées dans le tableau de la page 136. REMARQUE Par suite du programme permanent de recherche et de développement HITACHI, ces spécifi cations peuvent faire l’objet de modifi cations sans avis préalable. INSTALLATION ET FONCTIONNEMENT Action Figure Page Fixation et réglage du couvre-meule

Fixation de la poignée latérale 2 137 Montage de la meule renforcée à moyeu déporté

Montage de la meule de tronçonnage 4 138 Montage de la roue diamant 5 138 Fonctionnement du commutateur 6 138 Angle de meulage et méthode de meulage

Sélection des accessoires ― 140

ENTRETIEN ET VÉRIFICATION

1. Vérifi cation de la meule renforcée à moyeu déporté

S’assurer que la meule renforcée à moyeu déporté ne présente pas de fêlures ou de défauts de surface.

2. Vérifi cation des vis de fi xation

Vérifi er régulièrement toutes les vis de fi xation et s’assurer qu’elles sont bien serrées. S’il advient qu’une vis se desserre, la resserrer immédiatement. Le fait de négliger ce point pourrait entrainer de graves dangers.

3. Contrôle des balais en carbone (Fig. 8)

Le moteur utilise des balais en carbone qui sont des pièces qui s’usent. Comme un balai en carbone trop usé peut détériorer le moteur, remplacer les balais en carbone par des neufs ayant les mêmes numéros ⓐ que ceux illustrés sur la fi gure lorsqu’ils sont usés ou près de la « limite d’usure » ⓑ. En outre, toujours maintenir les balais en carbone propres et veiller à ce qu’ils coulissent librement dans les supports.

4. Remplacement des balais en carbone (Fig. 8)

G18SH2 • G18U2 • G23SF2 • G23U2 (Fig. 8) 〈Démontage〉 (1) Desserrer la vis taraudeuse D4 ⓒ en maintenant le couvercle des brosses ⓓ et retirer le couvercle des brosses. (2) Utiliser la clé hexagonale secondaire ou un petit tournevis pour soulever le bord du ressort ⓔ qui maintient le balai en carbone vers le bas. Retirer le bord du ressort vers l'extérieur du support de balai ⓕ. (3) Retirer la partie à l'extrémité de la brosse ⓖ du balai en carbone ⓗ à partir de l'extrémité du support de balai puis retirer le balai en carbone du support de balai. 〈Assemblage〉 (1) Insérer l’extrémité de la brosse du balai en carbone dans la partie à l'extrémité du support de balai. (2) Insérer le balai en carbone dans le support de balai. (3) Utiliser la clé hexagonale secondaire ou un petit tournevis pour retourner le bord du ressort vers la tête du balai en carbone. (4) Monter le couvercle des brosses et serrer la vis taraudeuse D4. G18SR • G18SRU • G23SR • G23SRU Démonter les capuchons de balai avec un tournevis à lame plate. Le balai en carbone peut alors être facilement retiré.

5. Remplacement du cordon d’alimentation

Si le cordon d’alimentation doit être remplacé, faire appel au service après-vente Hitachi agréé pour éviter tout risque.

6. Entretien du moteur

Le bobinage de l’ensemble moteur est le « cœur » même de l’outil électrique. Veiller soigneusement à ce que ce bobinage ne soit pas endommagé et/ou mouillé par de l’huile ou de l’eau. ATTENTION Lors de l’utilisation et de l’entretien d’un outil électrique, respecter les règlements et les normes de sécurité en vigueur dans le pays en question. 0000BookG18SH2.indb170000BookG18SH2.indb17 2016/06/2316:47:502016/06/2316:47:5018 Français GARANTIE Nous garantissons que l’ensemble des outils électriques Hitachi sont conformes aux réglementations spécifi ques statutaires/nationales. Cette garantie ne couvre pas les défauts ni les dommages inhérents à une mauvaise utilisation, une utilisation abusive ou l’usure et les dommages normaux. En cas de réclamation, veuillez envoyer l’outil électrique, en l’état, accompagné du CERTIFICAT DE GARANTIE qui se trouve à la fi n du mode d’emploi, dans un service après-vente Hitachi agréé. Au sujet du bruit et des vibrations Les valeurs mesurées ont été déterminées en fonction de la norme EN60745 et déclarées conformes à ISO 4871. Niveau de puissance sonore pondérée A : 101 dB (A) Niveau de pression acoustique pondérée A : 90 dB (A) Incertitude K: 3 dB (A) Porter des protections anti-bruit. Valeurs totales des vibrations (somme vectorielle triaxiale) déterminées conformément à EN60745. Meulage de fi nition : Valeur d’émission de vibration

G23 : 332797 : 999044 : 999074

Nous déclarons sous notre seule et entière responsabilité que ce produit est conforme aux normes ou documents de normalisation EN60745-1, EN60745-2-3, EN55014-1, EN55014-2, EN61000-3-2 et EN61000-3-3 en accord avec les Directives 2014/30/UE et 2006/42/ CE. Ce produit est aussi conforme à la Directive RoHS 2011/65/UE. Le Gestionnaire des normes européennes du bureau de représentation en Europe est autorisé à constituer le dossier technique. Cette déclaration s’applique aux produits désignés CE. Objeto de declaração: Hitachi Rebarbadora G18SH2, G18SR, G18U2, G18SRU, G23SF2, G23SR, G23U2, G23SRU
