MANUAL DE UTILIZADOR WX523.9 WORX

ISTRUZIONI SUL FUNZIONAMENTO

MONTAGGIO E FUNZIONAMENTO

INSTRUCCIONES DE FUNCIONAMIENTO

MONTAJE Y FUNCIONAMIENTO

Nem todos os acessórios ilustrados ou descritos estão incluídos no modelo fornecido.

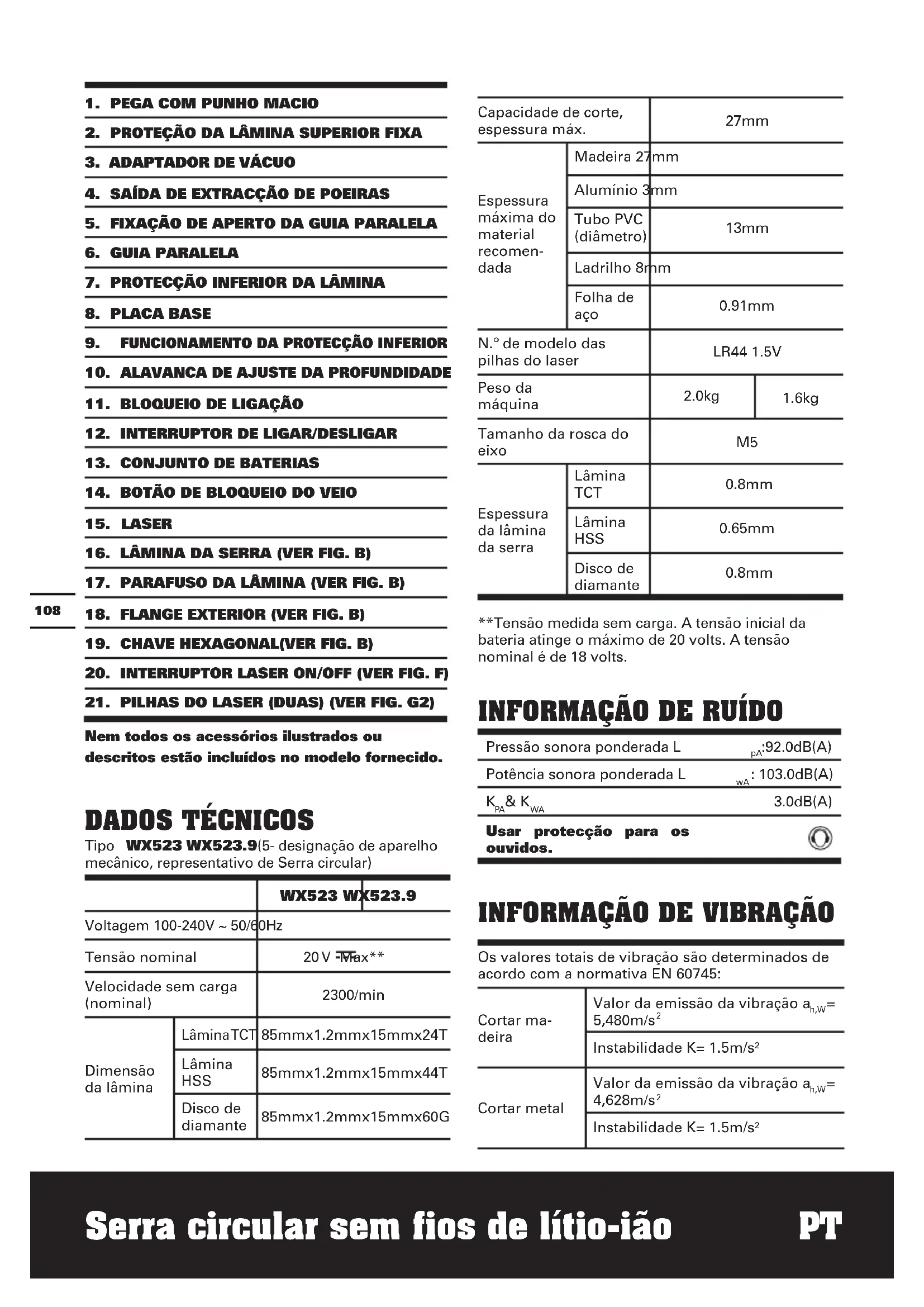

DADOS TÉCNICOS

Tipo WX523 WX523.9(5- designação de aparelho mecânico, representativo de Serra circular)

		WX523 WX523.9
Voltagem 100-240V ~ 50/60Hz
Tensão nominal		20 V -Max**
Velocidade sem carga (nominal)		2300/min
Dimensão da lâmina	Lâmina TCT	85mmx1.2mmx15mmx24T
	Lâmina HSS	85mmx1.2mmx15mmx44T
	Disco de diamante	85mmx1.2mmx15mmx60G

Capacidade de corte, espessura máx.		27mm
Espessura máxima do material recomen-dada	Madeira 27mm
	Alumínio 3mm
	Tubo PVC (diâmetro)	13mm
	Ladrilho 8mm
	Folha de aço	0.91mm
N.° de modelo das pilhas do laser		LR44 1.5V
Peso da máquina		2.0kg	1.6kg
Tamanho da rosca do eixo		M5
Espessura da lâmina da serra	Lâmina TCT	0.8mm
	Lâmina HSS	0.65mm
	Disco de diamante	0.8mm

**Tensão medida sem carga. A tensão inicial da bateria atinge o máximo de 20 volts. A tensão nominal é de 18 volts.

INFORMAÇÃO DE RUÍDO

Pressão sonora ponderada L	_pA :92.0dB(A)
Potência sonora ponderada L	_wA :103.0dB(A)
K_PA & K_WA	3.0dB(A)
Usar protecção para os ouvidos.

INFORMAÇÃO DE VIBRAÇÃO

Os valores totais de vibração são determinados de acordo com a normativa EN 60745:
Cortar ma-deira	Valor da emissão da vibração a_h,W = 5,480m/s ^2
	Instabilidade K= 1.5m/s ^2
Cortar metal	Valor da emissão da vibração a_h,W = 4,628m/s ^2
	Instabilidade K= 1.5m/s ^2
Cortar ladrilho	Valor da emissão da vibração a_h = 6.13m/s^2
	Instabilidade K = 1.5m/s^2

O valor total declarado da vibração poderá ser utilizado para comparar uma ferramenta com outra e poderá também ser utilizado numa avaliação preliminar de exposição

AVISO: Os valores de emissão de vibração durante a utilização da ferramenta podem divergir dos valores declarados, dependendo da forma como a ferramenta é utilizada, dependendo dos exemplos seguintes e de outros modos de utilização:

O modo como a ferramenta é utilizada, os materiais a cortar ou perfurar.

A ferramenta estar em boas condições e bem conservada.

A utilização do acessório correcto para a ferramenta e a garantia de que está afiada e em boas condições.

A firmeza com que se segura nas pegas e se quaisquer acessórios vibratórios são utilizados

Se a ferramenta é utilizada para o objectivo para a qual foi concebida e segundo as instruções.

Esta ferramenta pode causar síndrome de vibração mão-braço, se não for adequadamente utilizada.

AVISO: Para ser preciso, uma estimativa do nível de exposição nas condições actuais de utilização devem ter em conta todas as partes do ciclo de operação, como tempos em que a ferramenta está desligada e quando está em funcionamento, mas inactiva, ou seja, não realizando o seu trabalho. Isto poderá reduzir significativamente o nível de exposição durante o período total de trabalho.

Como minimizar o seu risco de

Utilize SEMPRE formões, brocas e lâminas afiadas.

Mantenha esta ferramenta de acordo com as instruções e bem lubrificada (quando aplicável)

Se a ferramenta for utilizada regularmente, invista em acessórios anti-vibração.

Evite utilizar ferramentas a temperaturas de 10°C ou inferior.

Planeie o seu horário de trabalho de forma a distribuir a utilização de ferramentas de alta vibração ao longo de vários dias.

ACESSÓRIOS

	WX523	WX523.9
Lâmina da serra (24T TCT)	1	1

Lâmina da serra (44T HSS)	1	1
Disco de diamante 1 1
Guia paralela 1 1
Adaptador de vácuo	1	1
Chave Hexagonal 1 1
20V 2.0 Ah Li-ion bateria WA3551.1	1	/
1hr carregador (WA3860)	1	/

Recomendamos-lhe que compre todos os acessórios no fornecedor onde tenha adquirido a ferramenta.

Para mais pormenores, consulte a respectiva embalagem. Os representantes comerciais também pode ajudar e aconselhar.

INSTRUÇÕES DE SEGURANÇA PARA TODAS AS SERRAS

a) ATENÇÃO:Mantenha as mãos

afastadas de área de corte e da

lâmina. Se segurar a serra com as duas mãos, não há perigo de serem cortadas pela lâmina.

b) Não tenha nem coloque nada por baixo da peça de trabalho. Por baixo da peça de trabalho, a protecção não pode defendê-lo da lâmina.
c) Ajuste a profundidade de corte à espessura da peça de trabalho. Por baixo da peça de trabalho, deve ficar visível pelo menos um dente completo de toda a lâmina.
d) Nunca segure com as mãos uma peça que estiver a cortar, nem a apoie nas pernas. Fixe a peça de trabalho numa plataforma estável. É importante apoiar a peça de trabalho adequadamente para minimizar o risco de exposição do corpo, prisão da lâmina ou perda de controlo.
e) Segure a ferramenta eléctrica agarrando nas superfícies isoladas quando realizar um trabalho em que a ferramenta de corte possa estar em contacto com cablagem oculta. O contacto com um fio "sob tensão" também expõe as partes metálicas da ferramenta eléctrica "sob tensão" e pode causar um choque eléctrico ao operador.
f) Quando serrar madeira no sentido do comprimento utilize sempre um calço ou uma régua como guia. Isto melhora a exactidão do corte e reduz as hipóteses de prisão da lâmina.
g) Utilize sempre lâminas com a dimensão

correcta e o formato (diamante versus circular) dos orifícios do veio. As lâminas que não coincidam com as peças de montagem da serra funcionarão excentricamente, causando a perda de controlo.

h) Nunca utilize as anilhas ou a porca da lâmina danificadas ou impróprias. As anilhas e a porca da lâmina foram concebidas especificamente para a sua serra, para um rendimento e segurança do trabalho óptimos.

INSTRUÇÕES DE SEGURANÇA ADICIONAIS PARA TODAS AS SERRAS

CAUSAS E MEDIDAS DE PREVENÇÃO DO OPERADOR CONTRA O RECUO

• o recuo é uma reacção repentina quando uma lâmina da serra está entalada, presa ou desalinhada, que provoca o descontrolo da serra e faz com saia da peça de trabalho na direcção do operador;
• quando a lâmina está entalada ou presa no fecho do entalhe, a lâmina encrava e o motor reage movendo rapidamente a unidade para trás na direcção do operador;
• se a lâmina estiver torcida ou desalinhada durante o corte, os dentes na extremidade de retorno podem descer mais fundo na superfície superior da madeira, fazendo com que a lâmina salte do entalhe e recue na direcção do operador.
  O recuo é o resultado de uma má utilização e/ou procedimentos ou condições de funcionamento incorrectos, que poderá evitar se tomar as precauções abaixo descritas.
  a) Segure bem na pega na serra e coloque os braços de forma a resistir às forças de recuo. Posicione o corpo em cada lado da lâmina, mas não em paralelo com a lâmina. O recuo poderá fazer com que lâmina salte para trás, mas as forças de recuo podem ser controladas pelo operador se forem tomadas precauções adequadas.
  b) Quando a lâmina estiver presa ou o corte for interrompido por qualquer razão, solte o gatilho e segure na serra imóvel no material até a lâmina parar completamente. Nunca tente tirar a serra da peça de trabalho ou puxar a serra para trás enquanto a lâmina estiver em movimento, caso contrário pode ocorrer o recuo. Investigue e aplique medidas correctivas para eliminar a causa de prisão da lâmina.
  c) Quando voltar a utilizar a serra na peça de trabalho, centre a lâmina da serra no entalhe e verifique se os dentes da lâmina não estão encravados no material. Se a lâmina da serra estiver presa pode avançá-la ou recuá-la da peça de trabalho, e a serra volta a funcionar.

d) Painéis de suporte grandes para minimizar o risco de entalação ou de recuo da lâmina. Os painéis grandes tendem a vergar sob ao seu próprio peso. Os suportes devem ser colocados por baixo do painel em ambos os lados próximo da linha de corte e da extremidade do painel.
e) Não utilize lâminas desgastadas ou danificadas. Quaisquer conjuntos de lâminas em más condições ou não afiados provocam o atrito excessivo, a prisão da lâmina e o recuo.
f) As alavancas de bloqueio e de ajuste do ângulo e profundidade da lâmina, devem estar bem fixas antes de iniciar o corte. Quaisquer alterações de ajuste da lâmina durante o corte podem causar prisões e recuos.
g) Tome precauções adicionais quando corte em paredes falsas ou outras superfícies já existentes. A lâmina saliente pode cortar objectos que podem provocar o recuo.

INSTRUÇÕES DE SEGURANÇA PARA SERRA DO TIPO PISTÃO

a) Verifique se protecção está correctamente fechada antes de cada utilização. Não trabalhe com a serra se a protecção não se mover livremente e fechar repentinamente. Nunca fixe ou aperte a barreira de proteção de modo a lâmina ficar exposta. Se a serra cair acidentalmente, a protecção pode ficar dobrada. Levante a protecção com o manípulo de retracção, certifique-se de que a protecção se move livremente e não toque na lâmina ou em quaisquer outras peças, em todos os ângulos e profundidades de corte.
b) Verifique o funcionamento e o estado da mola de retorno da barreira de proteção. Se a protecção e a mola não funcionarem correctamente têm que ser reparadas antes da utilização. A protecção pode funcionar lentamente devido a peças danificadas, resíduos pegajosos ou acumulação de resíduos.
c) Certifique-se de que a placa base da serra não muda enquanto realiza o "corte pistão" quando a definição da faceta da lâmina não estiver a 90°. A mudança da lâmina na lateral causará união e provavelmente ressalto.
d) Verifique sempre se a protecção está a cobrir a lâmina, antes de colocar a serra na bancada ou no chão. Uma lâmina sem protecção e inclinada pode fazer com a serra ande para trás, cortando tudo o que estiver no seu caminho. Tenha atenção ao tempo que a lâmina demora a parar depois de o interruptor ser activado.

REGRAS DE SEGURANÇA ADICIONAIS DA SERRA CIRCULAR

1. Use sempre uma máscara protectora, protecção auricular e óculos de protecção.
2. Utilize somente as lâminas de serra recomendadas na especificação.
3. Utilize diâmetros de serras apenas de acordo com as indicações.

AVISO DE SEGURANÇA ADICIONAL PARA O CORTE DE LADRILHOS

a) A proteção fornecida com a ferramenta tem de ser acoplada em segurança à ferramenta elétrica e posicionada para a máxima segurança, de modo a que o disco fique o mínimo possível exposto em relação a operador. Posicione-se a si e a pessoas que se encontrem perto de si longe do plano do disco em rotação. A guarda ajuda a proteger o utilizador contra fragmentos de disco partidos e contra o contacto acidental com este.

b) Utilize apenas discos de diamante para a sua ferramenta elétrica. O facto de um qualquer acessório poder ser colocado na sua ferramenta eléctrica não garante um funcionamento seguro por parte deste.

c) A velocidade do acessório deve corresponder, pelo menos, à velocidade máxima assinalada na ferramenta eléctrica.

A utilização de acessórios a uma velocidade superior àquela para a qual estes foram concebidos pode levar à desintegração dos mesmos.

d) Os discos devem ser utilizados apenas para as situações para que foram concebidos. Por exemplo: não utilize o disco de corte para rectificar um objecto. Os discos de corte abrasivos destinam-se apenas às operações de rectificação periférica. Se submeter estes discos a quaisquer forças laterais os mesmas podem desintegrar-se.

e) Utilize sempre falanges não danificadas e com o tamanho e a forma correctos para o disco seleccionado. A utilização de falanges apropriadas para o disco que pretende utilizar reduz a possibilidade de quebra deste.

f) Não utilize discos desgastados e concebidos para utilização com ferramentas eléctricas de maior potência. Os discos concebidos para serem usados com ferramentas eléctricas maiores não são próprios para serem utilizados à velocidade máxima das ferramentas menores e podem partir-se.

g) O diâmetro exterior e a espessura do acessório deve corresponder à capacidade

da sua ferramenta eléctrica. A utilização de acessórios de tamanho não adequado não permite um correcto controlo ou protecção dos mesmos.

h) O tamanho da haste dos discos e flanges tem de encaixar devidamente no eixo da ferramenta elétrica. Os discos e flanges com orifícios na haste que não correspondem ao equipamento de montagem da ferramenta elétrica ficam sem equilíbrio, vibram excessivamente e podem causar perda de controlo da ferramenta.

i) Ao realizar uma tarefa em que o acessório de corte possa entrar em contacto com fios eléctricos que estejam ocultos, segure na ferramenta eléctrica usando apenas as superfícies próprias para o efeito. O contacto com um fio com corrente fará com que as peças de metal expostas da ferramenta fiquem com corrente e dêem choque ao operador.

j) Utilize equipamento de protecção. Dependendo da tarefa a realizar, utilize uma máscara ou óculos de protecção. Se necessário, use uma máscara contra o pó, tampões para os ouvidos, luvas e um avental forte capaz de o proteger contra partículas abrasivas pequenas ou outros fragmentos. O equipamento de protecção ocular deve ter capacidade para apanhar os detritos resultantes dos vários tipos de tarefas realizadas. A máscara contra o pó ou o filtro deve ser capaz de filtrar as partículas resultantes da tarefa que estiver a executar. Uma exposição prolongada a ruídos de grande intensidade pode causar perda de audição.

k) Mantenha todas as outras pessoas a uma distância segura da área de trabalho. Qualquer pessoa que entre na área de trabalho deve usar equipamento de protecção pessoal. Os fragmentos resultantes da peça em que está a trabalhar ou de um acessório que se tenha partido podem atingir alguém e causar ferimentos nas pessoas que se encontrem nas imediações da área de trabalho.

I) Ao realizar uma tarefa em que o acessório de corte possa entrar em contacto com fios eléctricos que estejam ocultos, segure na ferramenta eléctrica usando apenas as superfícies próprias para o efeito. O contacto com um fio com corrente fará com que as peças de metal expostas da ferramenta fiquem com corrente e dêem choque ao operador.

m) Nunca pouse a ferramenta eléctrica até o acessório que estava a usar ter parado completamente. Este pode entrar em contacto com a superfície sobre a qual colocou a ferramenta e fazer com que esta fique fora do seu controlo.

n) Não transporte a ferramenta ao lado do seu corpo quando esta estiver a funcionar. O contacto acidental com o acessório em rotação pode prender a sua roupa e puxar o acessório na direcção do seu corpo.

o) Limpe regularmente as ranhuras de ventilação da sua ferramenta eléctrica. A ventoinha do motor puxa pó para o interior da ferramenta e uma acumulação excessiva de pó metálico pode dar origem a choques eléctricos.
p) Não utilize esta ferramenta eléctrica próximo de materiais inflamáveis. Estes podem incendiar-se se entrarem em contacto com quaisquer faíscas.

ACÇÃO DE RETORNO E OUTROS AVISOS RELACIONADOS

O ressalto é uma reação a um disco em rotação apertado ou preso. O aperto ou a retenção causam a paragem rápida do disco em rotação, o que por sua vez faz com que a ferramenta elétrica descontrolada seja forçada na direção oposta da rotação do disco no ponto da união.

Por exemplo, se um disco abrasivo for puxado ou ficar preso na peça em que está a trabalhar a extremidade do disco que se encontra introduzida no ponto de aperto pode penetrar ainda mais no material provocando a acção de retorno. Dependendo da direcção de rotação do disco, este pode saltar na direcção do utilizador ou na direcção oposta. Nesta situação, os discos abrasivos podem também quebrar.

A acção de retorno resulta de uma utilização indevida e/ou incorrecta e pode ser evitada tomando as precauções descritas a seguir.

a) Segure firmemente na ferramenta eléctrica e posicione o seu corpo e braço de forma a resistir a qualquer acção de retorno. Utilize sempre a pega auxiliar, se esta existir, para ter um maior controlo sobre a ferramenta em caso de retorno desta durante o arranque. O utilizador será capaz de controlar a acção de retorno se tomar as devidas precauções.
b) Nunca coloque as mãos próximo do acessório rotativo. Este pode atingir as suas mãos.
c) Não posicione o seu corpo em linha com o disco em rotação. A acção de retorno faz com que a ferramenta se mova na direcção oposta à do disco no ponto de aperto.
d) Tenha especial cuidado ao trabalhar em esquinas, arestas afiadas, etc. Evite qualquer ressalto ou prendimento do acessório. A utilização da ferramenta em esquinas, arestas afiadas ou o ressalto desta pode fazer com que o acessório rotativo seja puxado e leve à perda de controlo ou ao retorno da ferramenta eléctrica.
e) Não acople uma motosserra, lâmina de entalhe na madeira, disco de diamante segmentado com um intervalo periférico superior a 10 mm ou lâmina de serra dentada. Este tipo de lâminas cria um retorno frequente e perda de controlo.
f) Não "prenda" ou aplique força excessiva sobre o disco. Não tente fazer um corte muito fundo. Se exercer uma pressão excessiva

sobre o disco estará a aumentar a carga sobre este o que aumenta a possibilidade de deformação ou de prendimento do disco no corte e a possibilidade de retorno ou de quebra do mesmo.

g) Quando o disco ficar preso, ou sempre que interromper a operação de corte por qualquer motivo, desligue a ferramenta eléctrica e continue a segurar nesta até o disco parar completamente. Nunca tente remover o disco do corte com o disco ainda em movimento. Se o fizer, tal pode dar origem ao retorno da ferramenta eléctrica. Se o disco prender, tente determinar a causa e tome as devidas medidas para pôr o disco a funcionar normalmente.
h) Não retome a operação de corte. Deixe que o disco atinja a sua velocidade máxima e depois introduza-o cuidadosamente no corte. Se puser o disco a funcionar com este encaixado no corte, o mesmo pode ficar preso ou tal pode dar origem à acção de retorno por parte do disco.
i) Apoie sempre a peça em que está a trabalhar ou qualquer peça de grandes dimensões para evitar o prendimento ou retorno do disco. As peças de grandes dimensões têm tendência para vergar sob o seu próprio peso. Coloque suportes por baixo da peça em que está a trabalhar próximo da linha de corte e perto da extremidade da peça de ambos os lados do risco.
j) Tenha especial cuidado ao abrir "buracos" em paredes existentes ou outras áreas do género. O disco pode cortar tubos de gás ou canos de água, os cabos eléctricos ou outros objectos e tal pode dar origem ao retorno da ferramenta.

REGRAS DE SEGURANÇA ADICIONAIS:

1. Utilize sempre uma máscara anti-pó.

PONTOS DE SEGURANÇA QUANTO AO LASER

AVISO: Leia todos os avisos e instruções de segurança. A não observância destas instruções pode causar lesões graves. Preserve todos avisos e instruções para referência futura. Este tipo de laser normalmente não apresenta riscos ópticos, embora colocar o raio na direcção dos olhos pode causar cegueira. Não olhe directamente para o raio laser. Pode haver risco caso se olhe deliberadamente na direcção do raio, então favor observar todas as regras de segurança que se seguem:

1. O laser deve ser usado e mantido de acordo

com as instruções do fabricante.

1. Nunca direccione o raio para nenhuma pessoa ou objecto que não seja a peça a ser trabalhada.
2. O raio laser não deve ser direcionado deliberadamente para ninguém, e deve se evitar que seja direcionado para o olho de uma pessoa por mais de 0,25 segundos.
3. Certifique-se sempre de que o raio esteja direcionado para uma peça maciça sem superfícies reflectoras, como madeira ou superfícies cobertas. Placas de aço brilhantes ou afins não são adequadas para as operações com laser, pois a superfície reflectora por reflectir o raio de volta para o usuário.
4. Não troque o aparelho laser por outro. Consultos devem ser realizados pelo fabricante ou algum agente autorizado.
5. CUIDADO: O uso dos controlos ou ajustes diferentes do que está descrito aqui pode resultar em exposição arriscada à radiação.

AVISO DE SEGURANÇA ADICIONAL PARA LASER DE CLASSE 2

O dispositivo a laser instalado nesta ferramenta é da classe 2 com uma radiação máxima de 1.5mW e 650nm de comprimento de onda.

RADIAÇÃO DO LASER CLASSE 2, NÃO OLHAR FIXAMENTE PARA O RAIO

AVISOS DE SEGURANÇA PARA A BATERIA

a) Não desmonte, abra ou corte as células da bateria.
b) Não submeta a bateria a curto-circuitos. Não armazena as baterias ao acaso numa caixa ou gaveta onde possam provocar um curto-circuito ou submetidas a curto-circuitos por materiais condutores. Quando não estiver a utilizar a bateria, mantenha-a afastada de outros objectos metálicos, como clipes, moedas, chaves, pregos, parafusos ou outros pequenos objectos de metal, que possam realizar uma ligação de um terminal a outro. Um curto-circuito dos terminais da bateria pode provocar queimaduras ou um incêndio.
c) Não exponha a bateria ao calor ou a incêndios. Evite o armazenamento à exposição de luz solar directa.
d) Não exponha a bateria ao choque eléctrico.
e) Em casos de fugas na bateria, não permita que o líquido entre em contacto com a pele ou olhos. Caso entre em contacto, lave a área afectada com quantidades abundantes de água e procure aconselhamento médico.
f) Procure imediatamente aconselhamento médico se ingerir uma célula ou bateria.
g) Mantenha a bateria limpa e seca.
h) Limpe os terminais da bateria com um pano limpo e seco em caso de sujidade.

i) A bateria necessita de ser carregada antes de ser utilizada. Consulte sempre estas instruções e utilize o procedimento de carga correcto.
j) Não mantenha a bateria a carregar quando não for utilizada.
k) Após longos períodos de tempos de armazenamento, pode ser necessário carregar e descarregar a bateria diversas vezes para obter o desempenho máximo.
I) A bateria regista o seu melhor desempenho quando é utilizada a uma temperatura ambiente normal (20 °C ± 5 °C).
m) Ao eliminar as baterias, mantenha as baterias com diferentes sistemas electroquímicos separadas umas das outras.
n) Recarregue apenas com o carregador especificado pela WORX. Não utilize um carregador que não se encontra especificado para a utilização com o equipamento. Um carregador adequado para um determinado tipo de bateria pode provocar risco de incêndio quando é utilizado com outra bateria.
o) Não utilize uma bateria que não se encontra concebida para a utilização com o equipamento.
p) Mantenha a bateria fora do alcance das crianças.
q) Preserve as informações originais do produto para futura referência.
r) Retire a bateria do equipamento quando não estiver em utilização.
s) Elimine-a de forma adequada.

SÍMBOLOS

	Para reduzir o risco de ferimentos o utilizador deve ler o manual de instruções
	Aviso
	Usar protecção para os ouvidos
	Usar protecção ocular
	Usar máscara contra o pó
	não olhe directamente para o feixe luminoso
	radiação laser
	Os equipamentos eléctricos não devem ser despositados com o lixo doméstico. Se existirem instalações adequadas deve reciclá-los. Consulte a sua autoridade local para tratamento de lixos ou fornecedor para obter aconselhamento sobre reciclagem.
Li-lon	Não eliminar as baterias. As baterias usadas devem ser entregues num ponto de reciclagem
	Certifique-se de que a bateria foi removida antes de substituir os acessórios.
	Usar luvas de proteção
	Madeira
	Metal
	Alumínio
	Plástico
	Ladrilho
	Incorreto

	Correto
	Bloquear
	Desbloquear
	Disco de diamante
	Lâmina HSS
	Lâmina TCT
	Não expor à chuva ou água
	Não queimar
	Terminal positivo
	Terminal negativo
	xINR18/65-y: pilhas de lítio-ião cilíndricas com diâmetro máx. de 18mm e altura máx. de 65mm; “x” representa um número de série das pilhas ligadas, em branco se 1; “-y” representa um número de células paralelas ligadas, em branco se 1.

FUNCIONAMENTO

NOTA: Antes de usar a ferramenta, leia o livro de instruções cuidadosamente.

UTILIZAÇÃO CONFORME AS DISPOSIÇÕES

A ferramenta destina-se a rasgar e a cortar madeira na transversal e outros materiais em corte reto,

assentando ao mesmo tempo firmemente na peça de trabalho.

MONTAGEM E FUNCIONAMENTO

Ação Figura
ANTES DO FUNCIONAMENTO
Remover o conjunto de pilhas	Ver Fig. A1
Carregamento da bateria Ver Fig. A2
Instalar o conjunto de pilhas Ver Fig. A3
MONTAGEM
Montagem e remoção da lâminaAVISO:remova sempre a bateria antes de substituir a lâmina!	Ver Fig. B
Interruptor de ligar/desligarAVISO:de modo a evitar lesõesprovocados por corte da lâmina afiada, não coloque as mãos em redor da Placa de Base.	Ver Fig.C1, C2
Corte cruzado e de rasgoNota:Para evitar ferimentos provocados por ressalto não comece quaisquer trabalhos de corte até a lâmina funcionar com estabilidade.	Ver Fig.D1, D2
Ajustar a profundidade de corte	Ver Fig.E1, E2
Utilizar a funcionalidade de luz a laser	Ver Fig. F
Para substituir as pilhas do laser	Ver Fig. G1-G3
Guia paralela Ver Fig. H1, H2
Corte de “bolso” Ver Fig. I1, I2
Remoção de poeira de serragem	Ver Fig. J

DICAS DE USO PARA A SUA FERRAMENTA

Se a sua ferramenta eléctrica aquecer muito, faça-a funcionar em vazio durante 2 a 3 minutos para arrefecer o motor. Evite a utilização prolongada a velocidades baixas.

Proteja as lâminas da serra contra impacto e choque. Exercer força extrema no corte pode reduzir

significativamente a capacidade de desempenho da ferramenta e reduzir a vida útil da lâmina da serra.

O desempenho da serragem e a qualidade do corte dependem essencialmente do estado e do número de dentes da lâmina de serra. Como tal, utilize apenas lâminas de serra afiadas adequadas para o material a ser cortado.

Seleção de lâminas: 24 dentes para trabalho em geral, aprox. 40 dentes para cortes mais finos, mais de 40 dentes para cortes muito finos em superfícies delicadas, diamante para ladrilho, painel de cimento, etc.

Utilize apenas lâminas de serra recomendadas.

MANUTENÇÃO

Remova o conjunto de pilhas da ferramenta antes de realizar qualquer ajuste, reparação ou manutenção

Mantenha as ferramentas afiadas e limpas para um desempenho melhor e mais seguro. Siga as instruções para lubrificar e substituir acessórios. Inspecione os cabos de alimentação da ferramenta periodicamente e, caso se encontrem danificados, envie-os para reparação por parte de serviços de assistência autorizada. A sua ferramenta não requer qualquer lubrificação ou manutenção adicional. A ferramenta elétrica não tem peças reparáveis pelo utilizador. Nunca utilize água ou produtos químicos para limpar a sua ferramenta. Limpe-a com um pano macio. Guarde sempre a sua ferramenta num local seco. Mantenha as ranhuras de ventilação do motor devidamente limpas. Mantenha todos os controlos de trabalho sem poeira.

Se o cabo de alimentação estiver danificado, este deve ser substituído pelo fabricante, seu agente autorizado ou pessoal técnico qualificado para evitar qualquer situação de perigo.

Limpe periodicamente a poeira e as aparas da proteção e da base de modo a garantir um desempenho apropriado.

PROTECÇÃO AMBIENTAL

Os equipamentos eléctricos não devem ser despositados com o lixo doméstico. Se

■ existirem instalações adequadas deve reciclálos. Consulte a sua autoridade local para tratamento de lixos ou fornecedor para obter aconselhamento sobre reciclagem.

RESOLUÇÃO DE PROBLEMAS

Sintoma Possíveis	Causas Possível Solução
A ferramenta não efetua o arranque quando o disparo Ligar/ Desligar é acionado.	Conjunto de pilhas não ligado.O conjunto de pilhas está desligado.A escova de carvão está gasta	Verifique se o conjunto de pilhas está bem ligado à tomada de trabalho.Carregamento da bateriaSubstitua a escova de carvão através de uma pessoa qualificada no âmbito da manutenção.
A profundidade de corte é inferior à definida.	Poeira de serragem acumulada na parte traseira da base.	Sacuda a poeira de serragem. Pode ligar um aspirador para recolher o pó.
A lâmina roda ou desliza	A lâmina não está bem presa ao eixo.	Remova a lâmina e monte-a novamente conforme descrito na secção Montagem e remoção da lâmina.
A lâmina não corta em linha reta.	A lâmina está cega.A lâmina não está montada corretamente.A serra não está a ser guiada devidamente.	Monte uma lâmina nova e afiada na serra.Verifique se a lâmina está montada corretamente.Use uma guia paralela.
A lâmina ressalta quando começa a cortar	A lâmina não está a rodar suficientemente rápido	Deixe que a lâmina de serra atinja a máxima velocidade antes de iniciar um corte no material.

DECLARAÇÃO DE CONFORMIDADE

Nós,

POSITEC Germany GmbH

Declaramos que o produto,

Descrição WORX Serra circular sem fio

Tipo WX523 WX523.9 (5- designação de aparelho mecânico, representativo de Serra circular)

Função Corte de materiais diversos, com uma lâmina rotativa dentadas

cumpre as seguintes Directivas

2006/42/EC

2011/65/EU

2014/30/EU

Normas em conformidade com

EN 55014-1

EN 55014-2

EN 60745-1

EN 60745-2-5

Pessoa autorizada a compilar o ficheiro técnico,

Nome: Russell Nicholson

Endereço: Positec Power Tools (Europe) Ltd,

PO Box 6242 Newbury RG14 9LT UK

A# C E

Suzhou 2015/04/21

Allen Ding

Vice-engenheiro-chefe, Teste e Certificação

1. HANDTAG MED MJUKT GREPP
2. FAST ÖVRE KLINGSKYDD
3. VAKUUMADAPTER
4. DAMMUTSUG
5. PARALLELLANSLAG FÄSTANORDNING
6. PARALLELLSTYRNING
7. UNDRE BLADSKYDD
8. FOTPLÅT
9. NEDRE SKYDDSFUNKTION
10. DJUPJUSTERINGSSPAK
11. INKOPPLINGSSPÄRR
12. TILL/FRÅN-STRÖMBRYTAREN
13. BATTERIPAKET
14. LÅSKNAPP FÖR AXELN
15. LASER
16. SÅGKLINGA (SE. B)
17. INRE FLÄNS (SE. B)
18. YTTRE FLÄNS (SE. B)
19. INSEXNYCKEL (SE. B)
20. LASER PÅ/AV-OMKOPPLARE (SE. F)
21. LASERBATTERIER (TVÅ) (SE. G2)

Manusear com cuidado.

Não carregar ou transportar a embalagem se danificada.

Pode existir risco de incêndio.

Para mais informações ligar :[phone]

LITIUMJONBATTERI

Hanteras varsamt.
