NÁVOD K OBSLUZE WX523.9 WORX

Standardní dodávka nemusí obsahovat veškeré vyobrazené či popsané příslušenství

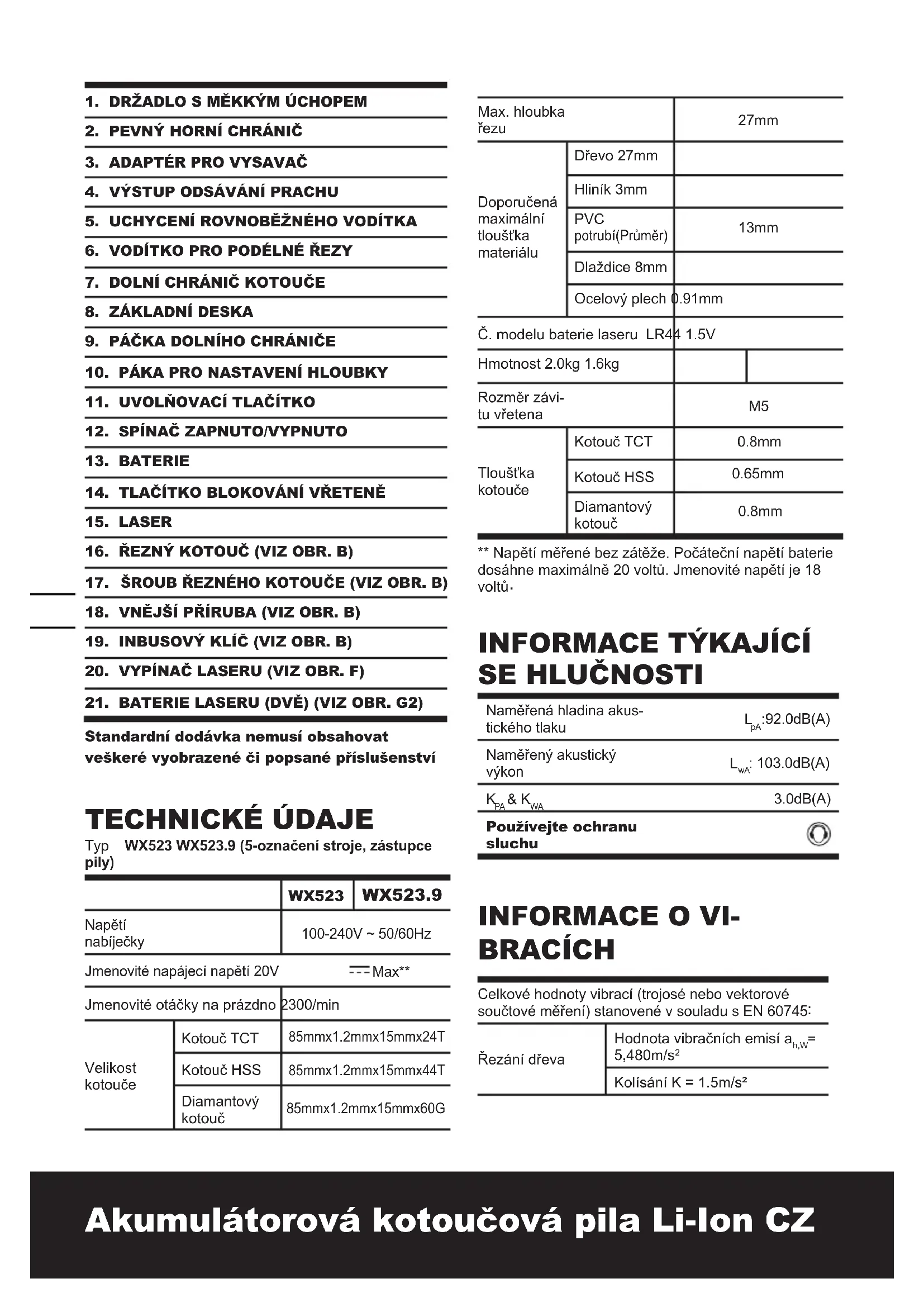

TECHNICKÉ ÚDAJE

Typ WX523 WX523.9 (5-označení stroje, zástupce pily)

		WX523	WX523.9
Napětí nabíječky		100-240V ~ 50/60Hz
Jmenovité napájecí napětí 20V — Max**
Jmenovité otáčky na prázdno		2300/min
Velikost kotouče	Kotouč TCT	85mmx1.2mmx15mmx24T
	Kotouč HSS	85mmx1.2mmx15mmx44T
	Diamantový kotouč	85mmx1.2mmx15mmx60G

Max. hloubka řezu		27mm
Doporučená maximální tlouštka materiálu	Dřevo 27mm
	Hliník 3mm
	PVC potrubí(Průměr)	13mm
	Dlaždice 8mm
	Ocelový plech	0.91mm
Č. modelu baterie laseru LR44 1.5V
Hmotnost 2.0kg 1.6kg
Rozměr závi-tu vřetena		M5
Tloušťka kotouče	Kotouč TCT	0.8mm
	Kotouč HSS	0.65mm
	Diamantový kotouč	0.8mm

** Napětí měřené bez zátěže. Počáteční napětí baterie dosáhne maximálně 20 voltů. Jmenovité napětí je 18 voltů.

Naměřená hladina akustického tlaku	L_pA :92.0dB(A)
Naměřený akustický výkon	L_wA : 103.0dB(A)
K_PA & K_WA	3.0dB(A)
Používejte ochranu sluchu

INFORMACE O VI-BRACÍCH

Celkové hodnoty vibrací (trojosé nebo vektorové součtové měření) stanovené v souladu s EN 60745:
Řezání dřeva	Hodnota vibračních emisí a_h,W = 5,480m/s^2
	Kolísání K = 1.5 m/s^2
Řezání kovu	Hodnota vibračních emisí a_h,w = 4,628m/s^2
	Kolísání K = 1.5m/ s^2
Řezání dlaždice	Hodnota vibračních emisí a_h = 6.13m/s^2
	Kolísání K = 1.5m/ s^2

Deklarovaná celková hodnota vibrací může být použita pro vzájemné srovnání jednotlivých nářadí a rovněž může být použita k předběžnému stanovení doby práce.

VAROVÁNÍ:Hodnota vibračních emisí během praktického používání tohoto elektrického nástroje se může lišit od deklarované hodnoty v závislosti

na způsobech, jakými je nástroj používán vzhledem k následujícím podmínkám a dalším možnostem použití nástroje:

Způsob, jakým je nástroj používán, a povaha narušovaných nebo vrtaných materiálů.

Dobrý stav nástroje a řádné provádění jeho údržby

Používání správného příslušenství s nástrojem, ostrost a dobrý stav příslušenství.

Utažení úchopu na rukojetích a použití antivibračního příslušenství.

Používání nástroje k účelů určených konstrukcí a v souladu s těmito pokyny.

Při neřízeném používání může tento nástroj způsobit syndrom vibrací rukou a paží.

VAROVÁNÍ: Je třeba upřesnit: že v odhadu úrovně vystavení při praktickém používání je

nutno rovněž zohlednit všechny fáze pracovního cyklu, například dobu, kdy je nástroj vypnutý a kdy běží naprázdno, ale nevykonává práci. To může podstatně snížit úroveň vystavení nebezpečí v rámci celkového pracovního času.

Zásady pro omezení nebezpečí vystavení vibracím:

VŽDY používejte ostré trny, vrtáky a čepele

Provádějte údržbu tohoto nástroje, v souladu s těmito pokyny udržujte nástroj dobře promazaný (odpovídajícím způsobem)

Má-li být tento nástroj používán pravidelně, zakupte antivibrační příslušenství.

Nepoužívejte nářadí při okolní teplotě 10 °C nebo méně.

Naplánujte práci tak, aby bylo provádění úkolů, které vyžadují silné vibrace nástroje, rozloženo do několika dní.

PŘÍSLUŠENSTVÍ

Diamantový kotouč:	1	1
Vodítko pro podé-Iné řezy	1	1
Adaptér pro vysavač	1	1
Imbusový klíč 1 1
20V 2.0 Ah Li-ion BaterieWA3551.1	1 /
1hodin Nabíječka (WA3860)	1 /

Doporučujeme, abyste si příslušenství zakoupili od stejného prodejce, u kterého jste koupili nářadí. Pro další detaily prostudujte obal příslušenství. V případě potřeby požádejte personál prodejny o pomoc a radu.

a) BEZPEČNOST. Udržujte ruce v dostatečné vzdálenosti od řezacího prostoru a kotouče. Pokud oběma rukama držíte pilu, nemůžete se pořezat o kotouč.

b) Nesahejte pod řezaný materiál. Ochranný kryt vás pod řezaným materiálem neochrání před pilovým kotoučem.

c) Přizpůsobte hloubku řezu tloušťce pracovního dílu. Pod pracovní plochou by měla být viditelná menší než celá výška zubů..

d) Nikdy nedržte řezaný materiál v rukou nebo položený přes nohu. Upevněte řezaný materiál ke stabilní podložce. Je důležité upevnit řezaný materiál důkladně, aby se minimalizovala možnost zranění, zaseknutí pilového kotouče nebo ztráty kontroly.

e) Držte ruční elektrické nářadí za odizolované povrchy při práci v podmínkách, kde je možné, že se řezací nástroj dostane do kontaktu se skrytou elektrickou sítí nebo vlastním kabelem. Kontakt s vodičem pod napětím, může způsobit, že odhalené kovové části elektrického ručního nářadí budou pod napětím a můžou elektrickým šokem zasáhnout uživatele.

f) Při rozřezávání vždy používejte doraz nebo vodítko. Tím vylepšíte přesnost řezu a snížíte nebezpečí deformace pilového kotouče.

g) Vždy používejte pilové kotouče se správnou velikostí a tvarem (diamantový nebo kruhový) upínacích otvorů. Pilové kotouče, jejichž upínací otvory neodpovídají otvorům upevňovacího mechanizmu pily, při práci kmitají a způsobují ztrátu kontroly nad nářadím.

h) Nikdy nepoužívejte poškozené nebo

nevhodné podložky nebo šrouby. Podložky a šrouby jsou speciálně navrženy pro vaši pilu tak, aby zaručovaly optimální pracovní výkon a bezpečnost práce.

DALŠÍ BEZPEČNOSTNÍ POKYNY PRO VŠECHNY PILY

OCHRANA UŽIVATELE PŘED ZPĚTNÝM RÁZEM:

• Zpětný ráz je neočekávaná náhlá reakce na odštípnutí, zaseknutí nebo vychýlení řezacího kotouče, které způsobí nekontrolované zvednutí pily z pracovní plochy směrem k uživateli.
• Pokud je kotouč přiskřípnut nebo pevně sevřen v ukončení zářezu, kotouč uvízne a výkon motoru vymrští nářadí dozadu směrem k uživateli.
• Pokud se kotouč zkroutí nebo se vychýlí v řezu, zuby zadní strany kotouče se mohou zabořit do povrchu dřeva a způsobit, že kotouč vyjede ze zářezu a vyskočí zpět směrem k uživateli.

Zpětný ráz je výsledkem špatných pracovních postupů a podmínek, můžete se mu vyhnout preventivními kroky viz. níže.

a) Pilu držte pevně, abyste odolali silám zpětného rázu. Postavte se tělem na jednu nebo druhou stranu kotouče nikdy nestůjte v jedné linii s kotoučem. Zpětný ráz může způsobit, že kotouč vyskočí směrem zpátky. Síly zpětných rázů mohou být kontrolovány uživatelem, pokud jsou podniknuty náležité preventivní kroky.

b) Pokud se kotouč zasekne, nebo přeruší řez z jakýchkoli důvodů, uvolněte přepínač a držte pilu bez pohybu v materiálu, dokud se nezastaví. Nikdy se nepokoušejte vytáhnout pilu z řezu nebo tlačit kotouč zpětně zatímco je v záběru, vzniká tak nebezpečí zpětného rázu. Dbejte zvýšené opatrnosti a dodržujte správný postup řezání, abyste eliminovali důvod zaseknutí kotouče.

c) Při spouštění pily v řezu, dejte kotouč doprostřed řezu a zkontrolujte jestli zuby pily nejsou ve styku s materiálem. Pokud se kotouč zasekne, může vyjet ven, nebo zpětně vyskočit z řezaného materiálu, při spuštění pily.

d) Podložte velké kusy materiálu tak, aby nedocházelo k sevření kotouče a k zpětnému rázu. Velké kusy materiálu mají tendenci se prohýbat vlastní vahou. Podpěry musí být umístněny na obou stranách, blízko linie řezu a blízko okraje materiálu.

e) Nepoužívejte otupené nebo poškozené kotouče. Nenaostřené nebo nesprávně nainstalované kotouče provádějí úzký řez vytvářející nadměrné tření a zvyšuje se tak riziko zaseknutí kotouče a zpětného rázu.

f) Hloubka řezu a nastavení sklonu kotouče, musí být pevně zaaretována příslušnými páčkami a dříve než začnete samotný řez.

Pokud se nastavení kotouče posune během řezu, může zapříčinit zaseknutí a zpětný ráz.

g) Před vedením řezu se vždy přesvědčte, že v jeho dráze nebrání žádná překážka. Vystupující kotouč může přeřezat předměty, které mohou způsobit zpětný ráz (např. hřebíky, vruty apod.

BEZPEČNOSTNÍ POKYNY PRO VYKRUŽOVACÍ TYP PILY

a) Před každým použitím zkontrolujte, zda je chránič správně zavřený. Nepoužívejte pilu, pokud se chránič nepohybuje volně a bezprostředně nekryje kotouč.Nikdy nezajišťujte chránič v otevřené poloze. V případě náhodného pádu pily by mohlo dojít k ohnutí chrániče. Zkontrolujte, zda se chránič pohybuje volně a nedotýká se kotouče ani žádné jiné části ve všech úhlech a hloubkách řezu.

b) Zkontrolujte fungování a stav vratné pružiny chrániče. Pokud ochrana a pružina nefungují správně, musí být před použitím opraveny. Chránič se může pohybovat obtížně z důvodu poškození součástí, lepivých usazenin nebo usazených nečistot.

c) Zajistěte, aby se vodící deska pily nemohla otáčet při „vykružování“, když pokos kotouče není nastaven na 90°. Vybočování kotouče způsobí zadrhávání a pravděpodobně zpětný ráz.

d) Před odložením pily na stůl nebo na podlahu vždy zkontrolujte, zda je kotouč zakrytý chráničem. Nechráněný kotouč běžící setrvačností může způsobit zpětný ráz pily a řezaní do všeho, co je v jeho okolí. Při práci počítejte s dobou doběhu kotouče po vypnutí přepínače.

ZVLÁŠTNÍ BEZPEČNOSTNÍ UPOZORNĚNÍ PRO OKRUŽNÍ PILU

1. Vždy noste respirátor, ochranné pomůcky sluchu a zraku.
2. Používejte jenom řezné kotouče s doporučenými parametry a stejnou konstrukcí jako originální pilový kotouč.
3. Používejte pouze průměry kotoučů podle označení.

DOPLŇKOVÉ BEZPEČNOSTNÍ POKYNY PRO ŘEZÁNÍ DLAŽDIC

a) Ochranný prostředek, který je k dispozici u nástroje, musí být k tomuto elektrickému nářadí pevně připojen a umístěn s ohledem na maximální bezpečnost, a to tak, aby směrem k obsluhujícímu pracovníkovi směřovala co nejmenší část kotouče. Vy sám i osoby stojící okolo se držte v dostatečné vzdálenosti od roviny rotujícího kotouče. Kotouče, které nejsou určeny pro Vaše nářadí se nedají přiměřeně chránit a jsou nebezpečné.
b) S tímto elektrickým nástrojem používejte pouze diamantové řezací kotouče. Možnost namontovat na nářadí příslušenství neznamená, že daná kombinace bude fungovat bezpečně.
c) Jmenovité otáčky příslušenství se musí rovnat nebo být vyšší než jmenovité otáčky vyznačené na nářadí. Příslušenství používané při vyšších než doporučených otáčkách může způsobit zranění osob nebo poškození nářadí.
d) Kotouče používejte jen pro doporučené typy prací. Nepoužívejte boční stranu řezného kotouče na broušení. Kotouče pro abrazivní řezání jsou určené pro zátěž na hraně, boční tlak může způsobit jejich roztrhnutí.
e) Používejte jen nepoškozené příruby správné velikosti a tvaru, vhodné pro Váš kotouč. Správné příruby drží kotouč a snižují riziko jeho prasknutí.
f) Nepoužívejte opotrebené kotouče z většího nářadí. Kotouče určené pro větší typy nářadí se nehodí pro vyšší otáčky menšího nářadí a mohou se roztrhnout.
g) Rozměry příslušenství musí vyhovovat parametrům nářadí. Příslušenství nesprávných rozměrů nelze přiměřeně chránit ani ovládat.
h) Brusné kotouče a příruby musejí přesně lícovat s brusným vřetenem vašeho elektrického nástroje. Brusné kotouče a příruby, které přesně nelícují na brusné vřeteno vašeho elektronářadí, se nerovnoměrně točí, velmi silně vibrují a mohou vést ke ztrátě kontroly.
i) Držte ruční elektrické nářadí za odizolované povrchy při práci v podmínkách, kde je možné, že se řezací nástroj dostane do kontaktu se skrytou elektrickou sítí. Kontakt s vodičem pod napětím, může způsobit, že odhalené kovové části elektrického ručního nářadí budou pod napětím a můžou elektrickým šokem zasáhnout uživatele.
j) Použijte osobní ochranné pomůcky. Podle typu práce používejte ochranný štít, ochranné brýle (s boční ochranou nebo bez ní). Podle potřeby použijte protiprachovou masku, chrániče sluchu, rukavice a

zástěru, schopnou zastavit malé kousky brusiva a materiálu. Ochrana očí musí být schopna zadržet odlétávající úlomky. Protiprachová maska nebo respirátor musí zachytit částice vzniklé při práci s nářadím. Delší pobyt v hluku může poškodit sluch.

k) Přihlížející osoby musí být v bezpečné vzdálenosti. Osoby vstupující na pracoviště musí používat osobní ochranné prostředky. Úlomky obrobku nebo zlomený brusný kotouč mohou odlétnout a způsobit poranění i mimo přímou pracovní oblast.
I) Držte ruční elektrické nářadí za odizolované povrchy při práci v podmínkách, kde je možné, že se řezací nástroj dostane do kontaktu se skrytou elektrickou sítí. Kontakt s vodičem pod napětím, může způsobit, že odhalené kovové části elektrického ručního nářadí budou pod napětím a můžou elektrickým šokem zasáhnout uživatele.
m) Brusku odložte až po úplném zastavení kotouče. Otáčející kotouč brusný muže dostat do kontaktu s odkládací plochou, čímž můžete ztratit kontrolu nad elektronářadím.
n) Nespouštějte motor nářadí během přenášení po straně těla. Náhodný kontakt s otáčejícím se příslušenstvím může zachytit oděv a přitáhnout kotouč k tělu.
o) Pravidelně čistěte větrací otvory nářadí. Větrák motoru vtahuje do plástě brusky prach a přílišné nahromadění práškového kovu může způsobit úraz elektrickým proudem.
p) Brusku nepoužívejte v blízkosti hořlavých materiálů. Odlétávající jiskry mohou materiál zapálit.

ZPĚTNÝ RÁZ A PŘÍSLUŠNÁ VAROVÁNÍ

Zpětný ráz je náhlá reakce sevřeného nebo zachyceného otáčejícího se kotouče. Sevření nebo zachycení způsobí rychlé zastavení otáčejícího se kotouče; v místě zachycení na nekontrolovaný elektrický nástroj naopak působí síla proti směru otáčení kotouče.

Je-li například kotouč zachycen v opracovávaném materiálu, hrana kotouče v místě zachycení se zařeže do materiálu a způsobí uvolnění nebo vyhození kotouče. Kotouč pak může buď vyskočit dopředu, nebo pryč od uživatele, v závislosti na směru otáčení kotouče v bodě zachycení. Brusné kotouče se za takových okolností mohou rozletět na kusy.

Zpětný ráz je výsledkem špatných pracovních postupů a podmínek a můžete se mu vyhnout náležitými preventivními kroky tak, jak se uvádí níže.

a) Nářadí pevně uchopte a postavte se tak, abyste případnému vymrštění nástroje dokázali vzdorovat. Vždy, když je k dispozici, namontujte přídavnou rukojet'. Získáte tím maximální kontrolu nad vymrštěním nářadí, nebo nad reakcí kroutícího momentu při započetí práce. Pokud je na to připraven, uživatel může na reakci na kroutící moment nebo zpětný ráz včas reagovat.
b) Nikdy nepřibližujte ruce k otáčejícím se

částem. Nářadí může být vymrštěno přes Vaše ruce.

c) Nestůjte v ose otáčení kotouče. Zpětný ráz vyhodí nářadí směrem opačným k otáčení kotouče v bodě jeho zachycení.
d) Bud'te obzvlášte opatrní pri práci v rozích, okolo ostrých hran apod., nářadí může být zachyceno nebo odhozeno. Práce v rozích a na hranách a poskočení nářadí mají tendenci zastavit rotaci kotouče a způsobit ztrátu kontroly nad nářadím.
e) Nepřipojujte řezací řetěz, frézu na dřevo, segmentovaný diamantový kotouč s obvodovou mezerou větší než 10mm ani řezací kotouč se zuby. Tyto kotouče způsobují časté zpětné rázy a ztrátu kontroly.
f) Zabraňte „zaseknutí“ kotouče ani nevyvíjejte na kotouč nadměrný tlak. Nepokoušejte se udělat příliš hluboký řez. Velké síly působící na kotouč a náchylnost na zkroucení nebo zakousnutí v řezu zvyšují možnost zpětného rázu nebo roztrhnutí kotouče.
g) Zasekne-li se kotouč, nebo je-li potřeba řezání z nějakého důvodu přerušit, uvolněte vypínač a držte pilu nehybně v materiálu, pokud se kotouč nezastaví. Nikdy se nepokoušejte ještě běžící dělící kotouč vytáhnout z řezu, jinak může následovat zpětný ráz. Přezkoumejte a udělejte opravné kroky, abyste minimalizovali důvod pro zaseknutí kotouče.
h) V řezání nepokračuje, je-li kotouč v řezu. Nechte kotouč roztočit v pracovních otáčkách a poté jej opatrně opět vložte do řezu. Kotouč v řezu se při zapnutí motoru může v řezu zaseknout, vyběhnout z řezu, nebo být vymrštěn ven.
i) Velké desky nebo jiné rozměrné kusy materiálu podložte tak, abyste minimalizovali riziko sevření kotouče a jeho případné vymrštění. Velké kusy se mají tendenci prohýbat pod vlastní vahou. Podpěry musí být umístněny pod oběma stranami obrobku, blízko linie řezu a blízko okraje materiálu.
j) Bud'te zvláště obezřetní, když budete řezat do stojících zdí nebo jiných neznámých oblasti. Přečnívající kotouč může zařezat do potrubí plynového nebo vodovodního rozvodu, do elektrických rozvodů, nebo může při nárazu na překážky být z drážky vymrštěn.

ZVLÁŠTNÍ BEZPEČNOSTNÍ UPOZORNĚNÍ

1. Vždy používejte protiprachovou masku.

OBECNÁ BEZPEČNOSTNÍ UPOZORNĚNÍ OHLEDNĚ LASERU

VAROVÁNÍ: Přečtěte si veškerá bezpečnostní upozornění a pokyny.

Nedodržením upozornění a pokynů může dojít k vážnému zranění.

Veškerá upozornění a pokyny uschovejte pro budoucí použití.

Tyto lasery obvykle nepředstavují optické nebezpečí, ačkoli delší pohled do paprsku může způsobit momentální oslepnutí.

Nedívejte se přímo do laserového paprsku. Existuje nebezpečí v případě úmyslného pohledu do paprsku, a proto dodržujte veškeré následující bezpečnostní zásady:

1) Dodržujte pokyny výrobce pro používání a údržbu laseru.
2) Nikdy nemiřte paprskem na žádnou osobu ani jiný předmět, než na kterém pracujete.
3) Nemířte laserovým paprskem záměrně na jinou osobu a zabraňte vystavení zraku déle než 0,25 sekundy.
4) Zajistěte, aby laserový paprsek vždy směřoval na pevný zpracovávaný materiál bez odrazových ploch, například na dřevo nebo nelesklé povrchy. Lesklý zrcadlový ocelový plech nebo podobné materiály nejsou vhodné pro použití laseru, protože zrcadlový povrch může odrazit laserový paprsek na uživatele.
5) Nezaměňujte laserové zařízení za jiný typ. Veškeré opravy smí provádět pouze výrobce nebo autorizovaný zástupce.
6) POZOR: V případě používání jiných ovládacích prvků nebo nastavení, která nejsou v této dokumentaci výslovně uvedena, může dojít k vystavení nebezpečnému záření.

DODATEČNÁ BEZPEČNOSTNÍ UPOZORNĚNÍ PRO LASER 2. TŘÍDY

Laserové zařízení použité u této pily patří do třídy 2 s maximálním vyzařovacím výkonem 1.5 mW při vlnové délce 650 nm.

LASEROVÉ ZAŘÍZENÍ TŘÍDY 2: NEDÍVEJTE SE DO SVAZKU.

BEZPEČNOSTNÍ VAROVÁNÍ TÝKAJÍCÍ SE BATERIÍ

a) Nepokoušejte se demontovat, rozebírat nebo rozřezávat baterie nebo její články.
b) Neprovádějte zkratování baterie. Neukládejte baterie nahodile v krabicích nebo v zásuvkách, kde by mohlo dojít k jejich vzájemnému zkratování nebo k

zkratování způsobenému jinými předměty. Není-li baterie používána, udržujte ji v bezpečné vzdálenosti od sponek na papíry, mincí, klíčů, hřebíků, šroubů nebo jiných malých kovových předmětů, které mohou způsobit propojení kontaktů baterie. Zkratování kontaktů baterie může způsobit popáleniny nebo požár.

c) Nevystavujte baterii působení horka nebo ohně. Vyvarujte se skladování baterii na otevřeném slunci.
d) Nevystavujte baterii mechanickým rázům.
e) Dojde-li k úniku kapaliny z baterie, zabraňte tomu, aby se tato kapalina dostala do kontaktu s pokožkou nebo aby zasáhla oči. Dojde-li k takovému kontaktu, zasažené místo omyjte značným množstvím vody a vyhledejte lékařské ošetření.
f) Dojde-li k požití kapaliny z baterie, vyhledejte okamžitě lékařské ošetření.
g) Udržujte baterie čisté a suché.
h) Jsou-li svorky baterie znečištěny, otřete je čistým a suchým hadříkem.
i) Baterie musí být před použitím nabita. Vždy postupujte podle uvedených pokynů a používejte správný postup nabíjení.
j) Nenechávejte baterii nabíjet, nebude-li baterie použita.
k) Po dlouhodobém uložení budete možná muset provést několik cyklů nabíjení a vybíjení, aby baterie dosáhla svého maximálního výkonu.
I) Baterie poskytuje nejvyšší výkon, je-li používána při běžné pokojové teplotě (20 °C ± 5 °C).
m) Při likvidaci baterií oddělte od sebe baterie s odlišnými elektrochemickými systémy.
n) Provádějte nabíjení pouze v nabíječce, která je specifikovaná společností WORX. Nepoužívejte jinou nabíječku, než je nabíječka speciálně dodaná pro použití s tímto zařízením. Nabíječka, která je vhodná pro jeden typ baterie, může při použití jiného typu baterie vytvářet riziko způsobení požáru.
o) Nepoužívejte žádnou baterii, která není určena pro použití s tímto zařízením.
p) Ukládejte baterie mimo dosah dětí.
q) Uschovejte originální dokumentaci k tomuto výrobku pro budoucí odkazy.
r) Není-li zařízení používáno, vyjměte z něj baterii.
s) Provádějte rádnou likvidaci baterie.

SYMBOLY

	Aby se omezilo nebezpečí zranění, uživatel si musí přečíst návod k obsluze
	Varování

	Používejte ochranu sluchu
	Používejte pomůcky pro ochranu očí.
	Používejte protiprachovou masku (respirá-tor)
	nehled'te do paprsku
	Laserové záření
	Vysloužilé elektrické přístroje by neměli být vyhazovány společně s odpadem z domácnosti. Nářadí recyklujte ve sběrnách zřízených k tomuto účelu. O možnostech recyklace se informujte na místních úřadech nebo u prodejce.
Li-lon	Baterie neodhazujte do komunálního odpadu. Odevzdejte je do sběren pro likvidaci (recyklaci) speciálního odpadu.
	Před výměnou příslušenství zajistěte, aby byla z nářadí vyjmuta baterie.
	Používejte ochranné rukavice
	Dřevo
	Kov
	Hliník

Plasty

Dlaždice

Nesprávně

Správně

Zamknout

Odemknout

Diamantový kotouč

Kotouč HSS

Kotouč TCT

Nevystavujte dešti nebo vodě

Nevhazujte do ohně

Kladná svorka

Záporná svorka

xINR18/65-y: Válcové baterie Li-Ion s maximálním průměrem 18 mm a s maximální výškou 65 mm. „x“ znamená počet článků zapojených do série, prázdný údaj, je-li 1, „-y“ znamená počet článků zapojených paralelně, prázdný údaj, je-li 1.

NÁVOD NA POUŽITÍ

POZNÁMKA: Předtím než začnete nářadí používat, přečtěte si pečlivě manuál.

ÚČEL POUŽITÍ

Stroj je určen pro podélné a příčné dělení dřeva a jiných materiálů přímým řezem, přičemž je posouván po obrobku.

SESTAVENÍ A POUŽÍVÁNÍ

Postup OBR.
PŘED ZAHÁJENÍM PRÁCE
Vyjmutí baterie Viz Obr. A1
Nabíjení baterie Viz Obr. A2
Nasazení baterie Viz Obr. A3
SESTAVENÍ
Nasazení a sejmutí řezacího kotouče[IMAGE]VAROVÁNÍ: Před výměnou pilového kotouče vždy z nářadí vyjměte baterii!	Viz Obr. B
Bezpečnostní Spínač Zapnuto/Vypnuto[IMAGE]VAROVÁNÍ: Abyste se vyvarovali úrazu ostřím kotouče, nevkládejte ruce do oblasti základní desky	Viz Obr. C1, C2
Podélné a příčné řezání Poznámka: Aby nedošlo ke zranění způsobeném zpětným rázem, nezačinejte řezat dřive, než budou otáčky kotouče stabilní	Viz Obr. D1, D2
Nastavení hloubky řezu Viz Obr. E1, E2
Používání funkce laseru Viz Obr. F
Pokyny pro výměnu baterií laseru	Viz Obr. G1-G3
Vodítko pro podélné řezy Viz Obr. H1, H2
Kapsové Řezání Viz Obr. I1, I2
Odstraňování Pilin Viz Obr. J

TIPY PRO PRÁCI S NÁSTROJEM

Je-li vaše nářadí příliš horké, nechejte kotoučovou pilu v chodu bez zátěže asi 2 až 3 minuty, aby došlo k vychladnutí motoru. Zabraňte dlouhodobému používání při velmi nízkých rychlostech.

Pilové kotouče chraňte před nárazem a pádem.

Nadměrné podávání značně snižuje výkon nástroje a zkracuje životnost řezného kotouče. Řezací výkon a kvalita závisí především na stavu a počtu zubů kotouče. Z tohoto důvodu používejte pouze ostré pilové kotouče, které jsou vhodné pro používaný materiál.

Výběr kotoučů: 24 zubů pro běžnou práci, cca 40 zubů pro jemnější řezání, více než 40 zubů pro velmi jemné řezání jemných povrchů, diamant na obkládačky, cementotřískové desky atd.

Používejte pouze doporučené řezací kotouče.

PROVÁDĚJTE PEČLIVOU ÚDRŽBU NÁSTROJŮ

Před prováděním nastavení, servisních prací nebo údržbě vyjměte z nářadí baterii.

Udržujte nástroje ostré a čisté pro lepší a bezpečnější používání. Dodržujte pokyny pro mazání a výměnu příslušenství. Pravidelně kontrolujte kabely nářadí a v případě poškození je nechte opravit autorizovaným servisem. Vaše nářadí nevyžaduje žádné dodatečné promazání nebo údržbu. Tento elektrický nástroj neobsahuje žádné součásti, které by si mohl uživatel opravit vlastními silami. Na čištění vašeho nářadí nikdy nepoužívejte vodu, chemické čistící prostředky. Vytřete jej suchým hadrem. Tento elektrický nástroj uchovávejte vždy na suchém místě. Udržujte větrací otvory motoru čisté. Všechny ovládací prvky pravidelně čistěte od prachu.

Dojde-li k poškození napájecího kabelu, musí výměnu provést výrobce, jeho servisní zástupce nebo podobně kvalifikované osoby, aby se zabránilo ohrožení bezpečnosti osob.

Pro zajištění správného fungování pravidelně očišťujte prach a piliny z chrániče a základny.

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

Vysloužilé elektrické přístroje by neměli být vyhazovány společně s odpadem z domácnosti.

Nářadí recyklujte ve sběrnách k tomu účelu

zřízených. O možnostech recyklace se informujte na místních úřadech nebo u prodejce

ODSTRAŇOVÁNÍ ZÁVAD

Příznak Možné příč	ny Možné řešení
Nástroj nelze zapnout vypínačem.	Baterie není správně připojena.Baterie je vybitá.Opotřebovaný uhlíkový kartáček	Ujistěte se, zda je baterie v místě uložení v nářadí baterie správně připojena.Nabíjení bateriePožádejte kvalifikovaného technika o výměnu uhlíkového kartáčku.
Hloubka řezu je menší než nastavená hloubka.	V zadní části základny se nashromáždily piliny.	Vyklepte piliny. Zvažte připojení vysavače pro odsávání pilin.
Kotouč se protáčí	Kotouč se nedotýká pevně vřetene.	Sejměte kotouč a znovu jej nasadťte podle pokynů v části NASAZENÍ A SEJMUTÍ ŘEZACÍHO KOTOUČE.
Kotouč neřeže rovně.	Kotouč je tupý.Kotouč není nasazen správně.Pila není držena správně.	Nasadťte do pily nový a ostrý kotouč.Zkontrolujte, zda je kotouč řádně nasazen.Používejte rovnoběžné vodítko.
Kotouč způsobuje zpětný ráz na začátku řezání	Kotouč se neotáčí dostatečně rychle	Než začnete řezat, nechte pilový kotouč zcela roztočit

PROHLÁŠENÍ O SHODĚ

My,

POSITEC Germany GmbH

Popis Kotoučová pila napájená baterií

Typ WX523 WX523.9 (5- označení stroje, zástupce pily)

Funkce Řezání různých materiálů ozubeným řezacím kotoučem

Splňuje následující směrnice,

2006/42/EC

2011/65/EU

2014/30/EU

Splňované normy

EN 55014-1

EN 55014-2

EN 60745-1

EN 60745-2-5

Osoba oprávněná uspořádat technický soubor,

Název Russell Nicholson

Adresa Positec Power Tools (Europe) Ltd, PO

Box 6242 Newbury RG14 9LT UK

A# C E

Suzhou 2015/04/21

Allen Ding

Zástupce vrchní konstrukční kanceláře, Testování &

Certifikace

1. MÄKKÁ RUKOVÄT

2. PEVNÝ HORNÝ KRYT

3. ADAPTÉR NA ODSÁVANIE

4. OTVOR NA ODSÁVANIE PRACHU

5. UPÍNADLO PARALELNEJ VODIACEJ LIŠTY

6. PARALELNÁ VODIACA LIŠTA

7. SPODNÝ KRYT PÍLOVÉHO KOTÚČA

8. ZÁKLADOVÁ DOSKA

9. PÁČKA SPODNÉHO KRYTU

10. PÁKA NA NASTAVENIE HÍBKY

11. BLOKOVACÍ/ODISTOVACÍ SPÍNAČ

12. SIETOVÝ VYPÍNAČ ON/OFF

13. BATÉRIOVÝ MODUL

14. TLAČIDLO ZÁMKU VRETENA

15. LASER

16. PÍLOVÝ KOTÚČ (POZRI OBR. B)

17. UPEVŇOVACIA SKRUTKA PÍLOVÉHO KOTÚČA (POZRI OBR. B)

18. VONKAJŠIA PRÍRUBA (POZRI OBR. B)

19. ŠESTHRANNÝ KLÚČ (POZRI OBR. B)

20. VYPÍNAČ LASERU (POZRI OBR. F)

21. BATÉRIE PRE LASEROVÉ ZARIADENIE (DVE) (POZRI OBR. G2)

	WX523 WX523.9
Napätie nabíjačky	100-240V ~ 50/60Hz
Menovité napätie	20V -Max**
Otáčky naprázdno 2300/min

	WX523	WX523.9
Pílový kotúč TCT (24T)	1 1
Pílový kotúč HSS (44T)	1 1
Diamantový pílový kotúč:	1	1
Paralelná vodiaca lišta	1
Vákuový adaptér 1 1
Šest'hranný Kl'úč 1 1
Batéria, Li-Ion, 20V, 2.0 Ah WA3551.1	1 /
1 hod. nabíjačka (WA3860)	1 /

+	Kladná svorka
-	Záporná svorka
	xINR18/65-y: Valcové batérie Li-lon s maximálnym priemerom 18 mm a maximálnou výškou 65 mm; „x“ predstavuje počet článkov so sériovým zapojením, ak je iba 1, použije sa medzera; „-y“ predstavuje počet článkov s paralelným zapojením, ak je iba 1, použije sa medzera.

NÁVOD NA POUŽITIE

Manipulujte s opatrností.

V případě poškození přepravního obalu nezatěžujte ani nepřevážejte.

Výskyt nebezpečí požáru.

Podrobnější informace získáte na telefonním čísle :[phone]

LITHIUM-IONTOVÝ AKUMULÁTOR

Pri manipulácii bud'te vel'mi opatrní.
