MANUAL DE UTILIZARE WX523.9 WORX

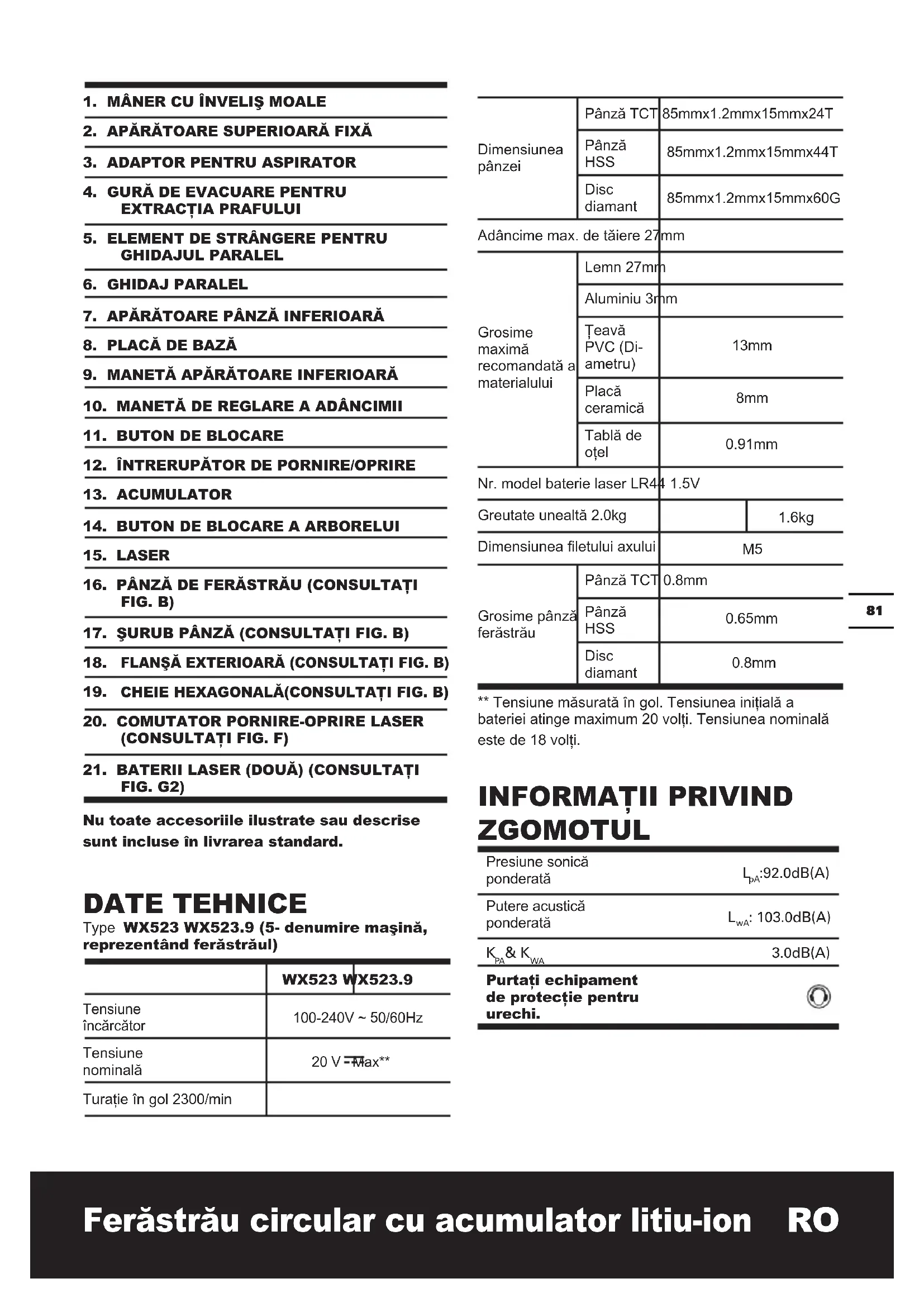

FIG. G2) Nu toate accesoriile ilustrate sau descrise sunt incluse în livrarea standard. DATE TEHNICE Type WX523 WX523.9 (5- denumire maşină, reprezentând ferăstrăul) WX523 WX523.9 Tensiune încărcător 100-240V ~ 50/60Hz Tensiune nominală 20 V Max** Turaţie în gol 2300/min Dimensiunea pânzei Pânză TCT 85mmx1.2mmx15mmx24T Pânză HSS 85mmx1.2mmx15mmx44T Disc diamant 85mmx1.2mmx15mmx60G Adâncime max. de tăiere 27mm Grosime maximă recomandată a materialului Lemn 27mm Aluminiu 3mm Ţeavă PVC (Di- ametru) 13mm Placă ceramică 8mm Tablă de oţel 0.91mm Nr. model baterie laser LR44 1.5V Greutate unealtă 2.0kg 1.6kg Dimensiunea letului axului

Grosime pânză ferăstrău Pânză TCT 0.8mm Pânză HSS 0.65mm Disc diamant 0.8mm ** Tensiune măsurată în gol. Tensiunea iniţială a bateriei atinge maximum 20 volţi. Tensiunea nominală este de 18 volţi.

ZGOMOTUL Presiune sonică ponderată

:92.0dB(A) Putere acustică ponderată

3.0dB(A) Purtaţi echipament de protecţie pentru urechi.8382 Ferăstrău circular cu acumulator litiu-ion

VIBRAŢIILE Valori totale vibraţii (sumă vectorială triaxială) determinată conform EN 60745: Tăiere lemn Valoare emisii de vibraţii a h,W

Marjă de eroare K= 1.5m/s² Tăiere oţel Valoare emisii de vibraţii a h,W

Marjă de eroare K= 1.5m/s² Tăiere placă ceramică Valoare emisii de vibraţii a

Marjă de eroare K = 1.5m/s² Valoarea totală declarată a vibraţiilor poate utilizată pentru compararea unei unelte cu o alta şi, de aseme- nea, poate utilizată în cazul unei evaluări preliminare a expunerii. AVERTISMENT: Valoarea emisiilor de vibraţii în timpul utilizării efective a uneltei electrice poate diferi de valoarea nivelului declarat, în funcţie de modul în care unealta este utilizată, în funcţie de următoarele exemple şi alte variaţii privind utilizarea uneltei: Modul în care este utilizată unealta şi materialele tăiate sau găurite. Unealta să e într-o stare bună şi întreţinută corespunzător. Utilizarea accesoriului corect pentru unealtă, ind ascuţit şi în bună stare de funcţionare. Strângerea cu fermitate a mânerelor şi utilizarea oricăror accesorii anti-vibraţii. Iar unealta este utilizată conform destinaţiei de utilizare şi acestor instrucţiuni. Această unealtă poate cauza sindromul vibraţiei mâinii-braţului dacă nu este utilizată corespunzător. AVERTISMENT: Pentru precizie, o estimare a nivelului de expunere în condiţiile de utilizare reale trebuie de asemenea să ţină cont de toate componentele ciclului de operare, precum momentele când unealta este oprită şi când merge în gol, dar nu efectuează operaţia propriu-zisă. Acest lucru ar putea reduce semnicativ nivelul de expunere pe durata totală de lucru. Ajută la reducerea riscului de expunere la vibraţii. Utilizaţi ÎNTOTDEAUNA dălţi, burghie şi pânze ascuţite Întreţineţi unealta în conformitate cu aceste instrucţiuni şi menţineţi-o bine lubriată (dacă este cazul) Dacă unealta va utilizată în mod regulat, investiţi în accesorii anti-vibraţii. Evitaţi utilizarea uneltelor la temperaturi de 10°C sau mai puţin. Planicaţi-vă lucrul pentru a desfăşura utilizarea uneltelor cu nivel ridicat de vibraţii de-a lungul mai multor zile. ACCESORII WX523 WX523.9 Pânză TCT (24T) 1 1 Pânză HSS (44T) 1 1 Disc diamant: 1 1 Ghidaj paralel 1 1 Adaptor pentru aspira- tor

Cheie Hexagonală 1 1 Acumulator liti-ion 20V 2,0 Ah WA3551.1 1 / 1hr Încărcător (WA3860) 1 / Vă recomandăm să achiziţionaţi accesoriile de la acelaşi magazin de la care aţi cumpărat unealta. Consultaţi ambalajul accesoriului pentru detalii suplimentare. Per- sonalul din magazin vă poate oferi asistenţă şi sfaturi. AVERTISMENT DE SIGURANŢĂ PENTRU

a) PERICOL: Ţineţi mâinile la distanţă de zona de tăiere şi pânza de ferăstrău. Dacă ambele mâini sunt xate pe ferăstrău, acestea nu pot tăiate de pânză. b) Nu introduceţi mâna sub piesa de prelucrat. Apărătoarea nu vă poate proteja împotriva pânzei sub piesa de prelucrat. c) Reglaţi adâncimea de tăiere la grosimea piesei de prelucrat. Mai puţin de un dinte complet al pânzei trebuie să e vizibil sub piesa de prelucrat. d) Nu ţineţi niciodată în mână sau pe picioare piesa pe care o tăiaţi. Fixaţi piesa de prelucrat pe o platformă stabilă. Este important să susţineţi corespunzător piesa de prelucrat pentru a reduce expunerea corpului, îndoirea pânzei sau pierderea controlului. e) Ţineţi unealta electrică numai de suprafaţa izolată de prindere atunci când efectuaţi o operaţiune la care accesoriul de debitare poate intra în contact cu circuite electrice ascunse sau cu cablul propriu de alimentare. Accesoriul de debitare care intră8382 Ferăstrău circular cu acumulator litiu-ion

în contact cu un cablu sub tensiune poate descoperi părţile metalice ale acestuia şi poate provoca electrocutarea operatorului. f) Când spintecaţi, folosiţi întotdeauna o riglă de ghidare sau un ghidaj cu margine dreaptă. Astfel sporiţi precizia de tăiere şi reduceţi riscul de înţepenire a pânzei. g) Utilizaţi întotdeauna pânze de dimensiunea şi forma corectă (diamant versus rotund) pentru oriciile axului. Pânzele care nu coincid componentelor de montare ale ferăstrăului vor funcţiona excentric, cauzând pierderea controlului. h) Nu utilizaţi niciodată şaibe sau bolţuri deteriorate sau incorecte pentru pânze. Şaibele şi bolţurile pentru pânze au fost concepute special pentru ferăstrăul dumneavoastră, pentru performanţe optime şi operare în siguranţă. INSTRUCŢIUNI SUPLIMENTARE

AVERTISMENTE SIMILARE - Reculul este o reacţie bruscă la o pânză de ferăstrău agăţată, blocată sau nealiniată, cauzând ridicarea şi ieşirea din piesa de prelucrat a unui ferăstrău scăpat de sub control, înspre operator. - Când pânza este prinsă sau înţepenită la închiderea fantei, aceasta se blochează, iar reacţia motorului împinge rapid unitatea înapoi înspre operator. - Dacă pânza se răsuceşte sau este nealiniată în timpul tăierii, dinţii din spate pot pătrunde în suprafaţa superioară a lemnului cauzând ieşirea din fantă a pânzei şi reculul înspre operator. Reculul este rezultatul utilizării incorecte a ferăstrăului şi/sau al procedeelor sau condiţiilor de lucru necorespunzătoare, putând evitat prin adoptarea unor măsuri de precauţie adecvate prezentate în continuare. a) Ţineţi ferăstrăul strâns şi poziţionaţi mâna astfel încât să faceţi faţă forţelor de recul. Poziţionaţi-vă corpul de o parte şi de alta a pânzei, dar nu în linie cu pânza. Poziţionaţi cealaltă mână departe de traiectoria ferăstrăului. Reculul ar putea cauza aruncarea ferăstrăului înapoi, dar forţele de recul pot controlate de către operator, dacă sunt luate măsurile de precauţie adecvate. b) Când pânza este înţepenită sau când întrerupeţi o tăietură din diferite motive, eliberaţi butonul declanşator şi ţineţi ferăstrăul nemişcat în material până când pânza se opreşte complet. Nu încercaţi niciodată să îndepărtaţi ferăstrăul din piesa pe care o tăiaţi sau să-l trageţi înapoi în timpul mişcării pânzei deoarece puteţi cauza un recul. Investigaţi şi luaţi măsuri corective pentru a elimina cauza prinderii pânzei. c) Când reporniţi un ferăstrău în piesa de prelucrat, centraţi pânza ferăstrăului în fantă şi vericaţi dacă dinţii ferăstrăului nu sunt prinşi în material. Dacă pânza ferăstrăului este prinsă, acesta se poate ridica sau poate împins înapoi din piesa de prelucrat atunci când îl reporniţi. d) Rezemaţi panourile mari pentru a reduce riscul prinderii sau reculului pânzei. Panourile mari au tendinţa să se încovoieze sub propria greutate. Trebuie aşezate suporturi sub panou pe ambele părţi, în apropierea liniei de tăiere şi în apropierea marginii panoului. e) Nu utilizaţi pânze uzate sau deteriorate. Pânzele neascuţite sau montate incorect produc o fantă îngustă, cauzând o fricţiune excesivă şi prinderea şi reculul pânzei. f) Pârghiile de blocare pentru adâncimea pânzei şi ajustarea înclinării trebuie să e strânse şi xate înaintea efectuării tăieturii. Dacă dispozitivul de reglare a pânzei alunecă în timpul tăierii, ar putea cauza prinderea şi reculul. g) Acordaţi o atenţie sporită atunci când ferăstrui în pereţii existenţi sau în alte zone mascate. Pânza poate tăia obiecte, rezultând un reculul.

DECUPARE a) Vericaţi închiderea corectă a apărătorii înainte de ecare utilizare. Nu utilizaţi ferăstrăul în cazul în care apărătoarea nu se mişcă liber şi nu izolează pânza instantaneu. Nu strângeţi sau legaţi apărătoarea cu pânza expusă. Dacă ferăstrăul este scăpat accidental, apărătoarea se poate îndoi. Vericaţi pentru a vă asigura că apărătoarea se mişcă liber şi nu atinge pânza sau o altă componentă, la toate unghiurile şi adâncimile de tăiere. b) Vericaţi funcţionarea şi starea arcului de întoarcere al apărătorii. Dacă dispozitivul de protecţie şi arcul nu funcţionează corect, acestea trebuie depanate înainte de utilizare. Apărătoarea poate opera cu dicultate din cauza componentelor avariate, depunerilor lipicioase sau acumulărilor de murdărie. c) Asiguraţi-vă că placa de ghidare a ferăstrăului nu se va deplasa în timp ce efectuaţi tăietura prin plonjare când pânza nu este înclinată la 90°. Deplasarea pânzei în lateral va cauza blocarea şi probabil reculul. d) Asiguraţi-vă întotdeauna că apărătoarea acoperă pânza înainte de a aşeza ferăstrăul pe banc sau pe podea. Lama neprotejată, cu mers din inerţie va cauza mersul înapoi al ferăstrăului,8584 Ferăstrău circular cu acumulator litiu-ion

tăind orice întâlneşte în cale. Fiţi conştient de timpul necesar lamei pentru oprire după eliberarea întrerupătorului. REGULI SUPLIMENTARE

1. Purtaţi întotdeauna o mască de protecţie contra

prafului, protecţie auditivă şi protecţie pentru ochi.

2. Utilizaţi doar pânze de ferăstrău recomandate în

3. Utilizaţi doar pânze cu diametre conforme cu

a) Pentru o siguranţă maximă, garda de protecţie furnizată împreună cu unealta electrică trebuie ataşată şi poziţionată ferm pe aceasta, astfel încât operatorul să e expus la cât mai puţin la discuri. Atât dumneavoastră, cât şi privitorii, poziţionaţi- vă departe de planul discului aat în rotaţie. Discurile care nu au fost concepute pentru unealta electrică nu pot protejate corespunzător şi nu sunt sigure. b) Utilizaţi pentru unealta dumneavoastră electrică numai discuri de diamant pentru retezat. Faptul că accesoriul se potriveşte la unealta electrică nu garantează şi funcţionarea în siguranţă. c) Viteza de funcţionare a accesoriului trebuie să e cel puţin egală cu viteza maximă marcată pe unealta electrică. Accesoriile care funcţionează la o viteză mai mare decât cea prevăzută se pot desprinde în bucăţi.

Discurile se vor utiliza exclusiv pentru operaţiunile recomandate. De exemplu: nu polizaţi cu partea laterală a discului pentru debavurare,. Discurile abrazive pentru debavurare sunt destinate polizării marginilor, iar forţele laterale aplicate acestor discuri pot produce spargerea în bucăţi. e) Utilizaţi întotdeauna pentru discuri anşe nedeteriorate de dimensiuni şi forme adecvate pentru discul ales. Flanşele corecte susţin discul reducând posibilitatea spargerii discului. f) Nu utilizaţi discuri uzate de la unelte electrice mai mari. Discurile destinate uneltelor electrice de dimensiuni mai mari nu sunt adecvate pentru viteza mai mare a uneltelor electrice mai mici şi se pot sparge. g) Diametrul exterior şi grosimea accesoriului trebuie să se încadreze în capacitatea prevăzută pentru unealta electrică. Accesoriile de dimensiuni incorecte nu pot protejate sau controlate în mod corespunzător. h) Dimensiunea arborelui discurilor abrazive şi anşele trebuie să se potrivească corect cu axul sculei electrice. Discurile şi anşele, care nu se potrivesc exact pe arborele de polizat al sculei dumneavoastră, electrice se rotesc neuniform, vibrează foarte puternic şi pot conduce la pierderea controlului asupra sculei.

i) Ţineţi unealta electrică numai de suprafaţa

izolată de prindere atunci când efectuaţi o operaţiune la care accesoriul de debitare poate intra în contact cu circuite electrice ascunse. Contactul cu un cablu aat sub tensiune poate pune sub tensiune şi componentele metalice ale sculei electrice şi duce la electrocutare. j) Purtaţi echipament de protecţie individual. În funcţie de scopul utilizării, utilizaţi mască pentru gură şi ochelari de protecţie. În mod corespunzător, purtaţi mască pentru praf, antifoane, mănuşi, şorţ de atelier ce poate opri fragmentele mici abrazive sau ale piesei prelucrate. Protecţia pentru ochi trebuie să poată opri particulele ce sar în urma diferitelor operaţiuni. Masca pentru praf sau aparatul pentru respirat trebuie să poată ltra particulele rezultate din activitatea dvs. Expunerea îndelungată la zgomot de intensitate ridicată poate duce la pierderea auzului. k) Persoanele din jur se vor situa la o distanţă de siguranţă faţă de zona de lucru. Oricine pătrunde în zona de lucru va purta echipamentul individual de protecţie. Fragmente din piesa de prelucrat sau din discurile sparte pot proiectate în aer şi pot să provoace răniri chiar în afara zonei de lucru imediate. l) Ţineţi unealta electrică numai de suprafaţa izolată de prindere atunci când efectuaţi o operaţiune la care accesoriul de debitare poate intra în contact cu circuite electrice ascunse. Accesoriul de debitare care intră în contact cu un cablu sub tensiune poate descoperi părţile metalice ale acestuia şi poate provoca electrocutarea operatorului. m) Nu aşezaţi niciodată unealta electrică până când accesoriul nu s-a oprit complet. Discul aat în rotaţie poate ajunge în contact cu suprafaţa de sprijin şi puteţi pierde controlul asupra sculei electrice. n) Nu puneţi unealta electrică în funcţiune atunci când vă deplasaţi. Contactul accidental cu accesoriul rotitor vă poate agăţa hainele, împingând accesoriul spre corp. o) Curăţaţi regulat fantele de aerisire ale uneltei electrice. Ventilatorul motorului va absorbi praful în carcasă iar acumularea excesivă de pilitură poate duce la defecţiuni electrice. p) Nu puneţi unealta electrică în funcţiune lângă materiale inamabile. Scânteile pot aprinde aceste materiale.

RECUL ŞI ALTE AVERTISMENTE SIMILARE

Reculul este o reacţie bruscă la un disc rotativ agăţat sau8584 Ferăstrău circular cu acumulator litiu-ion

prins. Agăţarea sau prinderea cauzează blocarea rapidă a discului rotativ, iar acesta, la rândul său, va duce la pierderea controlului uneltei electrice şi forţarea acesteia în direcţia opusă rotaţiei discului. De exemplu, dacă un disc abraziv se blochează sau se agaţă în piesa prelucrată, marginea discului care ajunge în punctul de gripare poate înainta în suprafaţa materialului provocând ridicarea sau sărirea discului. Discul poate sări spre operator sau în partea opusă acestuia, în funcţie de direcţia de deplasare a discului în momentul gripării. De asemenea, discurile abrazive se pot rupe în aceste condiţii. Reculul este rezultatul întrebuinţării greşite şi/sau a procedurilor sau condiţiilor incorecte de funcţionare şi se poate evita prin luarea unor măsuri adecvate ca mai jos a) Ţineţi strâns unealta electrică şi plasaţi- vă corpul şi mâinile pentru a putea face faţă forţelor de recul,. Utilizaţi întotdeauna mânerul auxiliar, dacă este furnizat, pentru un control maxim asupra reacţiei de recul sau a cuplului de torsiune în timpul pornirii. Operatorul poate controla reacţiile la torsiune sau forţele de recul dacă se iau măsurile adecvate. b) Nu puneţi niciodată mâna lângă accesoriul rotativ. Din cauza reculului accesoriul vă poate atinge mâna. c) Nu vă poziţionaţi corpul în linie cu discul aflat în rotaţie. Reculul va propulsa unealta în direcţia opusă mişcării discului în momentul blocării. d) Acordaţi atenţie specială la prelucrarea colţurilor, marginilor tăioase, etc., evitaţi împingerea spre înapoi sau agăţarea accesoriului. Colţurile, muchiile tăioase sau instabile au tendinţa de a agăţa accesoriul rotativ ducând la pierderea controlului sau recul. e) Nu ataşaţi un lanţ de ferăstrău, o pânză pentru scobirea lemnului, un disc de diamant segmentat cu un spaţiu periferic mai mare de 10 mm sau o pânză de ferăstrău dinţată. Aceste lame produc frecvent reculuri şi pierderi ale controlului. f) Nu „înţepeniţi” discul şi nici nu aplicaţi o presiune excesivă. Nu încercaţi să tăiaţi în exces în profunzime. Suprasolicitarea discului măreşte sarcina şi riscul de a răsuci sau bloca discul în tăietură şi măreşte posibilitatea reculului sau spargerii discului. g) La blocarea sau întreruperea din orice cauză a unei debitări, deconectaţi unealta electrică şi ţineţi-o ridicată şi nemişcată până la oprirea completă a discului. Nu încercaţi niciodată să extrageţi discul de tăiere din tăietură, altfel se poate produce un recul. Cercetaţi şi luaţi măsurile necesare pentru eliminarea cauzei blocării discului. h) Nu reîncepeţi operaţiunea de debitare în interiorul piesei prelucrate,. Lăsaţi discul să ajungă la viteza maximă şi apoi pătrundeţi din nou în canalul de debitare cu atenţie. Discul se poate bloca, poate sări sau poate provoca un recul dacă unealta electrică este repornită în interiorul piesei prelucrate.

i) Sprijiniţi panourile sau orice altă piesă de

dimensiuni mari pentru a micşora riscul gripării şi reculului. Piesele de prelucrat mari au tendinţa de a se îndoi sub propria greutate. Suporturile vor fi plasate sub piesa de prelucrat lângă linia de tăiere şi lângă marginea piesei de ambele părţi ale discului. j) Acordaţi o atenţie sporită execuţiei „tăieturilor tip buzunar” în pereţi existenţi sau în alte spaţii fără vizibilitate. Discul care pătrunde poate tăia ţevi de gaz sau apă, cabluri electrice sau obiecte care pot provoca recul. REGULI SUPLIMENTARE

1. Purtaţi întotdeauna o mască de protecţie contra

prafului. AVERTISMENTE GENERALE PRIVIND SIGURANŢA PENTRU APARATUL DUMNEAVOASTRĂ CU LASER AVERTISMENT: Citiţi toate instrucţiunile şi avertismentele privind siguranţa. Nerespectarea avertismentelor şi instrucţiunilor poate cauza răni grave. Păstraţi toate avertismentele şi instrucţiunile pentru consultări ulterioare. Aceste lasere nu prezintă în mod normal un pericol optic, deşi privitul direct în fascicul poate cauza orbirea temporară. Nu priviţi direct în fasciculul laser. Poate exista un pericol dacă priviţi în direct în fascicul; respectaţi toate regulile privind siguranţa astfel:

1) Laserul va fi utilizat şi întreţinut

în conformitate cu instrucţiunile producătorului.

2) Nu îndreptaţi niciodată fasciculul spre

o persoană sau un alt obiect în afară de piesa de prelucrat.

3) Fasciculul laser nu trebuie îndreptat

intenţionat spre o altă persoană şi nu se va permite îndreptarea directă a acestuia spre ochii unei persoane pentru un timp mai mare de 0,25 secunde.

4) Asiguraţi-vă întotdeauna că fasciculul

laser este îndreptat spre o piesă de lucru robustă fără suprafeţe reflectorizante, de exemplu, lemnul sau suprafeţele cu înveliş dur sunt acceptate. Tabla de oţel reflectorizantă lucioasă şi deschisă la culoare, sau alte materiale similare, nu este potrivită pentru aplicaţiile laser deoarece suprafaţa reflectorizantă poate direcţiona8786 Ferăstrău circular cu acumulator litiu-ion

fasciculul laser înapoi către operator.

5) Nu înlocuiţi dispozitivul laser cu un tip

diferit. Producătorul sau un agent autorizat trebuie să efectueze reparaţiile.

6) ATENŢIE: Utilizarea altor comenzi sau ajustări decât

cele specificate în prezentul manual poate cauza expunerea la radiaţii periculoase.

Dispozitivul laser prevăzut pe această unealtă este de clasa 2, cu o emisie maximă de radiaţii de 1.5mW şi o lungime de undă de 650 nm. RADIAŢII LASER DE CLASĂ 2, NU PRIVIŢI ÎNSPRE FASCICUL AVERTISMENTE

PENTRU ACUMULATOR a) Nu demontaţi, deschideţi sau rupeţi elementele sau acumulatorul. b) Nu scurtcircuitaţi un acumulator. Nu depozitaţi acumulatoarele la întâmplare într-o cutie sau într-un sertar unde s-ar putea scurtcircuita între ele sau prin materiale conductoare. Când bateria nu este în uz, ţineţi-o la distanţã de alte obiecte metalice, cum sunt agrafele pentru hârtie, monede, cuie, şuruburi sau alte obiecte metalice mici, care pot crea contact între bornele aceasteia. Scurtcircuitarea bornelor bateriei poate cauza arsuri sau incendii. c) Nu expuneţi acumulatorul la căldură sau foc. Evitaţi depozitarea în lumina directă a soarelui. d) Nu supuneţi acumulatorul la şocuri mecanice. e) În cazul scurgerii acumulatorului, aveţi grijă ca lichidul să nu intre în contact cu pielea sau ochii. În cazul contactului, spălaţi zona afectată cu apă din belşug şi solicitaţi asistenţă medicală. f) Consultaţi medicul imediat dacă aţi înghiţit un element sau un acumulator. g) Menţineţi acumulatorul curat şi uscat. h) Ştergeţi terminalele acumulatorului cu o cârpă curată şi uscată dacă se murdăresc.

i) Acumulatorul trebuie încărcat înainte de

utilizare. Consultaţi întotdeauna aceste instrucţiuni şi utilizaţi procedura de încărcare corectă. j) Nu încărcaţi acumulatorul atunci când nu îl utilizaţi. k) După perioade extinse de depozitare, ar putea fi necesară încărcarea şi descărcarea acumulatorului de mai multe ori pentru a obţine performanţe maxime. l) Acumulatorul oferă cele mai bune performanţe când este operat la temperatura normală a camerei (20°C ± 5°C). m) Când depuneţi la deşeuri acumulatorii, păstraţi separat acumulatorii unor sisteme electrochimice diferite. n) Reîncărcaţi folosind doar încărcătorul specificat de POSITEC. Un încărcător potrivit pentru un tip de cartuş de acumulatori poate provoca riscul incendierii dacă este folosit pentru un alt tip de cartuş de acumulatori. o) Nu utilizaţi acumulatoare care nu sunt concepute pentru a fi utilizate cu acest echipament. p) Nu lăsaţi acumulatorul la îndemâna copiilor. q) Păstraţi documentaţia originală a produsului pentru consultări ulterioare. r) Îndepărtaţi acumulatorul din echipament atunci când nu îl utilizaţi. s) Eliminaţi acumulatorul în mod corespunzător. SIMBOLURI Pentru a reduce riscul de accidentări, utilizatorul trebuie să citească manualul de instrucţiuni Avertisment Purtaţi echipament de protecţie pentru urechi Purtaţi echipament de protecţie pentru ochi Purtaţi mască de protecţie contra prafului Nu priviţi înspre fascicul Radiaţii laser Produsele electrice nu trebuie depuse la deşeuri împreună cu gunoiul menajer. Vă rugăm să depuneţi produsele electrice la unităţile de reciclare existente. Consultaţi-vă cu autorităţile locale sau cu distribuitorul pentru sfaturi privind reciclarea.8786 Ferăstrău circular cu acumulator litiu-ion

Li-Ion Nu aruncaţi acumulatorii. Returnaţi acumulatorii consumaţi la punctul local de colectare sau reciclare Asiguraţi-vă că acumulatorul este scos înaintea schimbării accesoriilor. Purtaţi mănuşi de protecţie Lemn Metal Aluminiu Plastic Placă ceramică Incorect Corect Blocare Deblocare Disc diamant Pânză HSS Pânză TCT Nu expuneţi la ploaie sau apă Nu ardeţi Terminal pozitiv Terminal negativ xINR18/65-y: Celule cilindrice de acumu- lator cu litiu-ion, cu diametrul maxim de 18 mm şi înălţimea maximă de 65 mm; „x” reprezintă numărul de celule conectate în serie, gol în cazul unei (1) celule; „-y” reprezintă numărul de celule conectate în paralel, gol în cazul unei (1) celule.

UTILIZARE NOTĂ: Înainte de a utiliza unealta, citiţi cu atenţie manualul de instrucţiuni. DESTINAŢIA DE UTILIZARE: Maşina este concepută pentru spintecarea şi tăierea transversală a lemnului şi altor materiale în linii drepte, sprijinindu-se ferm pe piesa de prelucrat.

ASAMBLARE ŞI OPERARE

Acţiune Figura ÎNAINTE DE OPERAŢIUNEA Scoaterea acumulatorului Consultaţi Fig. A1 Încărcarea acumulatorului Consultaţi Fig. A2 Instalarea acumulatorului Consultaţi Fig. A3 ASAMBLARE8988 Ferăstrău circular cu acumulator litiu-ion

Asamblarea şi îndepărtarea pânzei ferăstrăului AVERTISMENT: Scoateţi întotdeauna acumulatorul înainte de a schimba pânza! Consultaţi Fig. B Întrerupător de pornire/oprire de siguranţă AVERTISMENT: Pentru prevenirea accidentelor cauzate de tăierea cu pânza circulară ascuţită, nu puneţi mâinile aproape de placa de bază Consultaţi Fig. C1, C2 Tăiere transversală şi spintecări Notă: pentru prevenirea accidentelor cauzate de reacţia bruscă a maţinii, nu începeţi tăierea până când pânza circulară nu se roteşte cu o viteză constantă. Consultaţi Fig. D1, D2 Reglarea adâncimii de tăiere Consultaţi Fig. E1, E2 Utilizarea funcţiei de fascicul laser Consultaţi Fig. F Pentru a înlocui bateriile laserului Consultaţi Fig. G1-G3 Ghidaj paralel Consultaţi Fig. H1, H2 Decuparea prin plonjare Consultaţi Fig. I1, I2 Îndepărtarea rumeguşului Consultaţi Fig. J SFATURI PRIVIND

Dacă unealta electrică se încinge prea tare, operaţi ferăstrăul circular în gol timp de 2-3 minute pentru a răci motorul. Evitaţi funcţionarea prelungită la turaţii foarte mici. Protejaţi pânzele ferăstrăului împotriva impactului şi şocului. Alimentarea excesivă reduce semnicativ performanţele maşinii şi durata de viaţă a pânzei ferăstrăului. Performanţa şi calitatea tăieturii depind în special de starea şi numărul de dinţi ai pânzei ferăstrăului. Aşadar, utilizaţi doar pânze de ferăstrău ascuţite potrivite pentru materialul prelucrat. Alegerea pânzelor: 24 de dinţi pentru operaţii generale, aproximativ 40 de dinţi pentru tăieturi mai ne, peste 40 de dinţi pentru tăieturi foarte ne pe suprafeţe delicate, diamant pentru plăci de ceramică, plăci de ciment etc. Folosiţi numai pânzele de ferăstrău recomandate

ÎNTREŢINEŢI UNELTELE

CU GRIJĂ Scoateţi acumulatorul din unealtă înainte de a efectua orice ajustări, operaţiuni de service sau întreţinere. Păstraţi uneltele ascuţite şi curate pentru o funcţionare mai bună şi mai sigură. Urmaţi instrucţiunile pentru ungerea şi schimbarea accesoriilor. Vericaţi periodic cablurile uneltei şi, dacă sunt deteriorate, dispuneţi repararea acestora în cadrul unui atelier de service autorizat. Unealta dumneavoastră nu necesită lubriere sau întreţinere suplimentară. Interiorul uneltei electrice nu conţine piese care pot depanate de către utilizator. Nu utilizaţi niciodată apă sau agenţi chimici de curăţare pentru curăţarea uneltei electrice. Ştergeţi unealta cu o cârpă uscată. Depozitaţi întotdeauna unealta într-un loc uscat. Menţineţi fantele de aerisire a motorului curate. Feriţi de praf toate comenzile de lucru. În cazul în care cablul de alimentare este deteriorat, acesta trebuie înlocuit de către producător, agentul său de service sau persoane cu calicare similară, pentru a evita orice pericol. Ştergeţi periodic praful şi aşchiile de pe apărătoare şi bază pentru a garanta o performanţă adecvată.

Produsele electrice nu trebuie depuse la deşeuri împreună cu gunoiul menajer.Vă rugăm să depuneţi produsele electrice la unităţile de reciclare existente. Consultaţi-vă cu autorităţile locale sau cu distribuitorul pentru sfaturi privind reciclarea.8988 Ferăstrău circular cu acumulator litiu-ion

DEPANAREA Simptom Cauze posibile Soluţie posibilă Unealta nu va porni când operaţi comutatorul de pornire/oprire. Acumulatorul nu este conectat. Acumulatorul este oprit Peria de cărbune s-a uzat Vericaţi pentru a vă asigura că aţi conectat bine acumulatorul la o priză. Încărcarea acumulatorului Înlocuiţi peria de cărbune cu ajutorul unei persoane calicate. Adâncimea de tăiere este mai mică decât cea setată. Rumeguş acumulat în partea posterioară a bazei. Scuturaţi rumeguşul. Luaţi în considerare conectarea unui aspirator pentru colectarea prafului. Pânza se învârte sau alunecă Pânza nu este bine xată pe ax. Îndepărtaţi pânza şi montaţi-o din nou conform descrierii din secţiunea

ASAMBLAREA ŞI ÎNDEPĂRTAREA

PÂNZEI FERĂSTRĂULUI. Pânza nu taie în linie dreaptă. Pânza este tocită. Pânza nu este montată corespunzător. Ferăstrăul nu este ghidat corespunzător. Montaţi o pânză nouă, ascuţită pe ferăstrău. Vericaţi dacă pânza este montată corespunzător. Utilizaţi un ghidaj paralel. Pânza are recul când este începută o tăietură Pânza nu se învârte sucient de repede Aşteptaţi până când pânza atinge turaţia maximă înainte de a începe să tăiaţi

CONFORMITATE Subsemnaţii, POSITEC Germany GmbH Konrad-Adenauer-Ufer 37 50668 Köln Declarăm că produsul Descriere Ferăstrău circular alimentat cu acumulator Tip WX523 WX523.9 (5- denumire maşină, reprezentând ferăstrăul) Funcţie Tăierea unor diferite materiale cu o pânză rotativă cu dinţi Respectă următoarele Directive, 2006/42/EC 2011/65/EU 2014/30/EU Se conformează standardelor EN 55014-1 EN 55014-2 EN 60745-1 EN 60745-2-5 Persoana responsabilă pentru elaborarea şei tehnice, Nume Russell Nicholson Adresa Positec Power Tools (Europe) Ltd, PO Box 6242 Newbury RG14 9LT UK Suzhou 2015/04/21 Allen Ding Adjunct Inginer şef, Testare si certificare9190 Akumulátorová kotoučová pila Li-Ion CZ
