HASZNÁLATI ÚTMUTATÓ WX523.9 WORX

Nem minden készülék tartalmazza valamennyi, a fentiekben felsorolt alkatrészt.

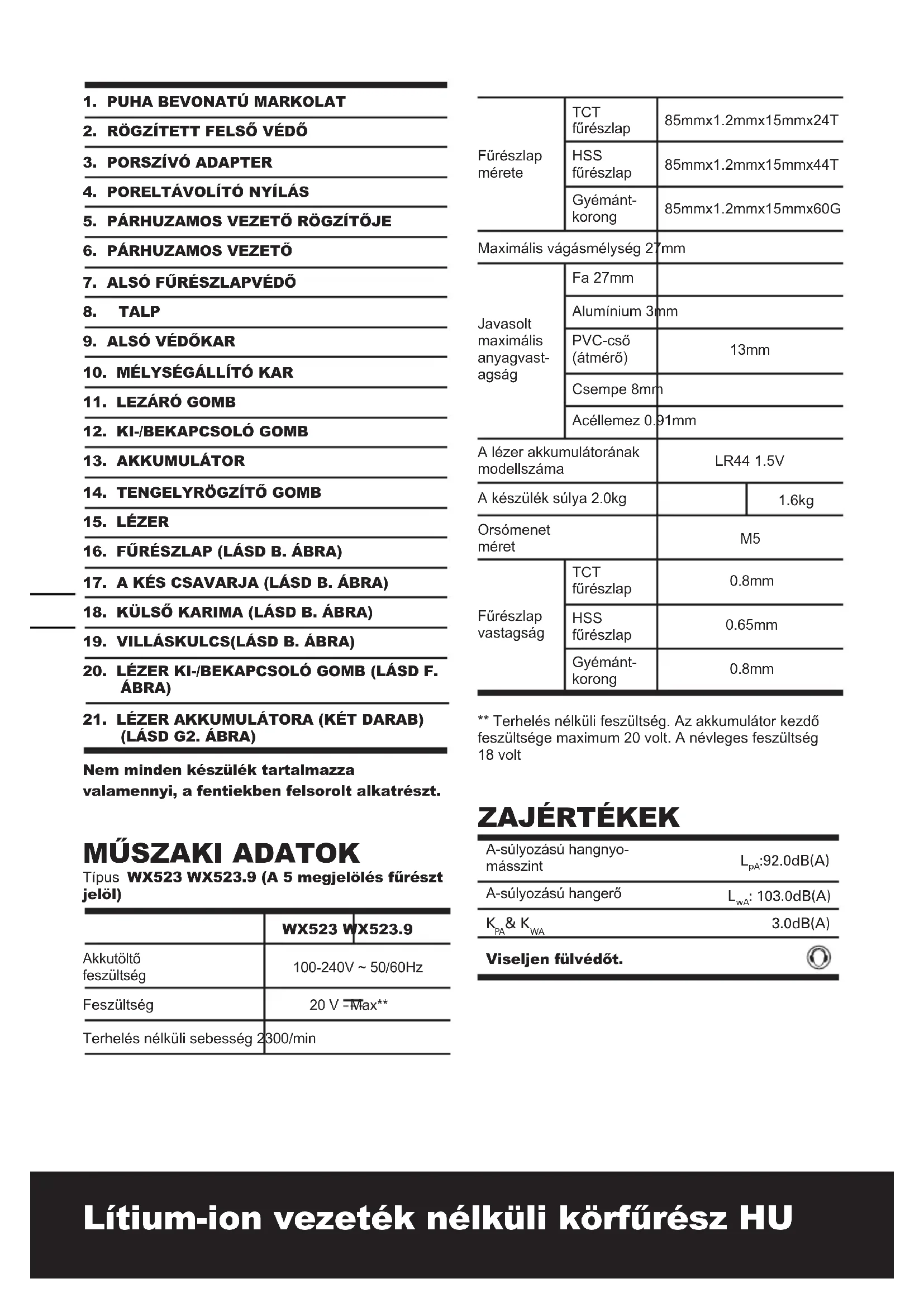

MÜSZAKI ADATOK

Típus WX523 WX523.9 (A 5 megjelölés fűrészt jelöl)

	WX523 WX523.9
Akkutöltőfeszültség	100-240V ~ 50/60Hz
Feszültség	20 V -Max**
Terhelés nélküli sebesség 2300/min

Fürészlap mérete	TCT fürészlap	85mmx1.2mmx15mmx24T
	HSS fürészlap	85mmx1.2mmx15mmx44T
	Gyémánt-korong	85mmx1.2mmx15mmx60G
Maximális vágásmélység 27mm
Javasolt maximális anyagvast-agság	Fa 27mm
	Alumínium 3mm
	PVC-cső (átmérő)	13mm
	Csempe 8mm
	Acéllemez 0.91mm
A lézer akkumulátorának modellszáma		LR44 1.5V
A készülék súlya 2.0kg			1.6kg
Orsómenet méret		M5
Fürészlap vastagság	TCT fürészlap	0.8mm
	HSS fürészlap	0.65mm
	Gyémánt-korong	0.8mm

** Terhelés nélküli feszültség. Az akkumulátor kezdő feszültsége maximum 20 volt. A névleges feszültség 18 volt

ZAJÉRTÉKEK

A-súlyozású hangnyo-másszint	L_pA :92.0dB(A)
A-súlyozású hangerő	L_WA : 103.0dB(A)
K_PA & K_WA	3.0dB(A)
Viseljen fülvédőt.

REZGÉSÉRTÉKEK

Az EN60745 szabvány szerint meghatározott összes rezgés (háromtengelyű vektoriális összeg) a következő:

Fában	Rezgéskibocsátás a_h,w = 5,480m/s^2
	Bizonytalanság K = 1.5m/s^2
Fémlemez fürészelésekor	Rezgéskibocsátás a_h,w = 4,628m/s^2
	Bizonytalanság K = 1.5m/s^2
Vágás csempe	Rezgéskibocsátás a_h = 6.13m/s^2
	Bizonytalanság K = 1.5m/s^2

A hivatalos összesített rezgésszint a szerszámok össze- hasonlítására, illetve a kitettség előzetes felmérésére használható.

FIGYELEM: Az elektromos kéziszerszám használata során a rezgéskibocsátás eltérhet a fenti értéktől attól függően, hogy a szerszámot

hogyan használják. Az érték függhet az alábbiaktól: Hogyan használják a szerszámot, milyen anyagokat vágnak vagy fúrnak.

Az eszköz jó állapotban van-e, megfelelően karban-tartják-e.

Megfelelő tartozékokat használnak-e az eszközhöz, vigyáznak-e, hogy hegyes legyen és jó állapotban maradjon.

A markolat megfelelően rögzül-e, használnak-e rezgésc-sillapító tartozékokat.

A szerszámot rendeltetésszerüen, kialakításának és a jelen utasításoknak megfelelően használják-e.

Ha a szerszámot nem kezelik megfelelően, kéz-kar vibrációs szindrómát okozhat.

FIGYELEM: A pontosság érdekében az expozíciós szint becsült értékéhez a valós használati körülmények között figyelembe kell

venni a működési ciklus valamennyi elemét, így azt az időt is, amikor a szerszám ki van kapcsolva, és amikor üresjáratban működik. Ez a teljes munkaidőszak viszonylatában jelentősen csökkentheti az expozíciós szintet.

A rezgéskockázatnak való kitettséget az alábbiakkal csökkentheti:

MINDIG éles vésőt, pengét, és hegyes fúrófejet használjon.

Az eszközt jelen utasításoknak megfelelően tartsa karban, és vigyázzon a megfelelő kenésre (ahol erre szükség van).

Ha rendszeresen használja az eszközt, vásároljon rezgéscsillapító tartozékokat.

Kerülje az eszköz használatát 10°C vagy alacsonyabb hőmérsékleten.

Úgy tervezze meg a munkáját, hogy a magas rez-gésszámú eszközök használatát igénylő feladatokat több napra ossza el

TARTOZÉKOK

	WX523 WX523.9
TCT fürészlap (24T)	1	1
HSS fürészlap (44T)	1	1
Gyémántkorong: 1	1
Párhuzamos vezető	1	1
Porszívó adapter 1	1
VILLÁSKULCS 1 1
Akku, Li-lon, 20V 2.0 Ah WA3551.1	1 /
1 óra Akkumulátortöltő (WA3860)	1 /

Javasoljuk, hogy a tartozékokat ugyanabból a boltból vásárolja meg, ahol a szerszámot is vásárolta. További részleteket a tartozék csomagolásán talál. Kérjen segítséget és tanácsot a bolti eladóktól.

BIZTONSÁGI FIGYEL-MEZTETÉSEK AZ ÖSSZ-ES FÜRÉSZRE VONAT-KOZÓAN

VIGYÁZAT: Kezét tartsa távol a vágófelülettől és a fűrészlaptól. Ha két kézzel tartja a fűrészt, nem vághatja el kezét a fűrészlappal.

b) Ne nyúljon a munkadarab alá. A védőburkolat a munkadarab alatt nem véd a fűrészlaptól.
c) A vágásmélységet állítsa a munkadarab vastagságához. A fűrészlap fogazatának látható része a munkadarab alatt kisebb kell, legyen, mint egy fog magassága.
d) A munkadarabot soha ne tartsa a kezében vagy a lábán. Erősítse a munkadarabot merev alapzathoz. Fontos a megfelelő alátámasztás az egyes testrészek érintkezésének veszélye, a fűrésziap beragadása vagy a kontroll elvesztése esélyének csökkentése érdekében.
e) Az elektromos kéziszerszámot csak a szigetelt fogófelületeknél fogja meg, ha fennáll a veszélye, hogy a vágásra

használt tartozék a rejtett vezetékeket vagy a saját hálózati vezetékét is átvághatja. Ha a vágótárcsa feszültség alatt álló vezetékhez ér, az elektromos kéziszerszám szabadon álló fémrészei szintén feszültség alá kerülhetnek és áramütést okozhatnak.

f) A hosszanti vágásnál mindig használjon vezetőmércét vagy egyenes vonalú szélvezetőt. Ezáltal jobb lesz a vágás pontossága, és csökken a fűrészlap beragadásának veszélye.
g) Használjon mindig megfelelő nagyságú és alakú befogó nyilású fűrészlapot (rombusz vagy kör). Azok a fűrészlapok, amelyek pontosan nem felelnek meg a fűrész befogó részeinek, lökhetnek, vagy a szerszám feletti kontroll elvesztéséhez vezethetnek.
h) Soha ne használjon megrongálódott vagy helytelen alátéteket vagy fürészlap befogó anyacsavart. A fürészlaphoz tartozó alátéteket és anyacsavarokat speciálisan a fürészhez tervezték, az optimális teljesítmény és a munka biztonsága érdekében.

TOVÁBBI BIZTONSÁGI ELŐÍRÁSOK AZ ÖSSZES FÜRÉSZRE VONATKOZÓAN

A VISSZARÚGÁS OKAI ÉS KAPCSOLÓDÓ FIGYELMEZTETÉSEK

• A visszarúgás a beszorult, beblokkolt vagy nem kiegyensúlyozott fűrészlap hirtelen reakciója, mely a fűrész kontroll nélküli mozgását jelentheti, illetve a munkadarabból való kiesését a felhasználó felé.
• Ha a fűrészlap be van szorulva, vagy teljesen be van blokkolva a vágásban, megáll a motor reakciós ereje, és ez gyors visszalökést jelenthet a felhasználó felé.
• Ha a fűrészlap el van fordítva, vagy nincs kiegyensúlyozva a vágásban, a fogak a fűrészlap hátsó részén felülről beleütközhetnek a fa felületébe, így a fűrészlap kiugrik a vágásból, a fűrész pedig kiesik a munkadarabból a felhasználó felé.

A visszarúgás a fűrész helytelen használatának és/vagy annak az oka, hogy nincsenek betartva a használati utasítások, amelyek megelőzhetőek az alábbi óvintézkedések figyelembevételével:

a) A fűrészt fogja erősen, karját pedig tartsa olyan helyzetben, hogy ellenállhasson a visszarúgás erejének. Teste a fűrészlap egyik vagy másik oldalán legyen, de ne egy vonalban a fűrészlappal. A visszarúgás következtében a fűrész visszaugorhat, azonban a visszarúgás erejét a felhasználó irányítani tudja, ha betartja a megfelelő biztonsági utasításokat.
b) Ha a fűrészlap beszorulására kerül sor, vagy bármilyen okból meg kell szakítani a vágást, engedje fel a kapcsolót, és tartsa

a fűrészt a munkadarabban, amíg a fűrészt teljesen meg nem áll. Soha ne próbálja meg kiemelni vagy visszahúzni a fűrészt a vágásból, ha a fűrészlap mozgásban van, mivel ez visszarúgáshoz vezethet. Tanulmányozza és tegye meg a szükséges javító intézkedéseket, hogy ki tudja iktatni a fűrészlap beszorulásának okát.

c) Ha újraindítja a fűrészt a fűrészlappal a munkadarabban, központosítsa a fűrészlapot a vágási árokban, és győződjön meg róla, hogy a fogak nem ütköznek az anyagba. Ha a fűrészlap fordulata korlátozva van, az újraindításkor a fűrész kijöhet a munkadarabból, vagy visszarúghat.
d) Ha nagy lapokat vág, jól támassza ezeket alá, hogy meggátolja a fűrészlap beszorulását és a visszarúgást. A nagy lapok hajlamosak az elhajlásra saját súlyukból kifolyólag. Alátétet kell helyezni a lap alá mindkét oldalról, a vágás közelében és a lap széle közelében egyaránt.
e) Ne használjon tompa vagy megrongált fűrészlapokat. Az életlen vagy helytelen beállítású fűrészlapok keskeny vágási árkot képeznek, és ezáltal nagy súrlódást okoznak, amely korlátozza a fűrészlap fordulását, és visszarúgáshoz vezethet.
f) Mielőtt vágni kezd, szorítsa meg és rögzítse a fűrészlap vágásmélység- és szögbeállító lezáró karjait. Ha vágás közben változik a fűrészlap beállításának helyzete, ez a fűrészlap beszorulásához és visszarúgáshoz vezethet.
g) Legyen különösen óvatos, amikor fűrészelés a falba vagy más olyan helyre, ahová nem lát be. A fűrészlap, amely átjut a munkadarab másik oldalára, akadályba ütközhet, és ez visszarúgást eredményezhet.

BIZTONSÁGI ELŐÍRÁSOK A BEMERÍTŐ VÁGÁST LEHETŐVÉ TEVŐ FŰRÉSZRE

VONATKOZÓAN

a) Minden használat előtt ellenőrizze, hogy a védőburkolat rendesen zár. Ne dolgozzon a fűrésszel, ha a védőburkolat nem mozog szabadon, és nem zár azonnal. Soha ne biztosítsa be a védőburkolatot nyitott helyzetben szorítóval vagy kikötéssel. Ha a fűrész véletlenül a földre esik, a védőburkolat elhajolhat. Ellenőrizze, hogy a védőburkolat szabadon mozog-e bármilyen szögű kinyitásnál, vagy a beállított vágás mélység nem érinti-e a fűrészlapot és a fűrész valamely részét.
b) Ellenőrizze a védőburkolat rugójának

működését és állapotát. Ha a védőburkolat és a rugó működése nem megfelelő, használat előtt ezt meg kell javíttatni. A védőburkolat lassan reagálhat valamely részének megrongálódása, ragadós lerakódások vagy szennyeződések miatt.

c) Gondoskodjon arról, hogy a fűrész vezetőlemeze ne mozduljon el a bemerítő vágás során, amikor a fűrészlap szöge nem 90°-ra van állítva. A fűrészlap oldalirányú mozgása beszorulást okoz, és nagy valószínűséggel visszarúgáshoz vezethet.
d) Mielőtt a fűrészt a munkaasztalra vagy az aljzatra teszi, ellenőrizze, hogy a védőburkolat fedi-e a fűrészlapot. A nem védett kifutó fűrészlap a fűrész visszairányuló mozgását eredményezheti, és vág mindent, ami az útjában van. Legyen tudtában annak, hogy mennyi ideig tart a fűrészlap leállása a kapcsoló kikapcsolásától számítva.

TOVÁBBI BIZTONSÁGI SZABÁLYOK A KÖRFÜRÉSSZEL KAPCSOLATBAN

1. Minden esetben viseljen pormaszkot, fülvédőt és szemvédőt.
2. Csak a műszaki adatoknál megadott fűrészlapot használjon.
3. Csak a jelöléseknek megfelelő fűrészlap-átmérő(ke) t használjon.

KIEGÉSZÍTŐ BIZTONSÁGI UTASÍTÁSOK CSEMPEVÁGÁSHOZ

a) A szerszámhoz adott védőburkolatot kötelező biztonságosan felerősíteni a gépre, és a legnagyobb biztonságot nyújtó módon beállítani úgy, hogy a tárcsa a lehető legkisebb mértékben legyen takaratlan a használó irányába. A használó és a jelenlévő más személyek se tartózkodjanak a forgó tárcsa síkjában. A védőburkolat védi a kezelőt a tárcsa leváló darabjaitól és a tárcsa véletlen megérintésétől.
b) A szerszámot csak gyémánt darabolókoronggal használja. Az a tény, hogy egy adott tartozékot rögzíteni lehet az elektromos kéziszerszámra, még nem garantálja annak biztonságos alkalmazását.
c) A tartozék megengedett fordulatszámának legalább akkorának kell lennie, mint az elektromos kéziszerszámon megadott legnagyobb fordulatszám. A megengedettnél gyorsabban

forgó tartozékok eltörhetnek és szétrepülhetnek.

d) A tárcsákat csak a javasolt célokra szabad használni. Például: sohase csiszoljon a darabolótárcsa élével. A darabolótárcsák arra vannak méretezve, hogy az anyagot a tárcsa élével munkálják le. Az oldalirányú erők hatására a tárcsa eltörhet.
e) Mindig ép tárcsakarimákkal dolgozzon, amelyek a választott tárcsának megfelelő átmérőjűek. A megfelelő karima megtámasztja a tárcsát és így csökkentik a tárcsa eltörésének veszélyét.
f) Ne használjon nagyobb elektromos kéziszerszámokhoz való elhasználódott, megerősített tárcsákat. A nagyobb elektromos kéziszerszámokhoz való tárcsák nincsenek a kisebb elektromos kéziszerszámok magasabb fordulatszámára méretezve, és széttörhetnek.
g) A tartozék külső átmérőjének és vastagságának meg kell felelnie az elektromos kéziszerszám névleges teljesítményének. A hibásan méretezett tartozékokat nem lehet megfelelően védeni vagy irányítani.
h) A tárcsáknak és karimáknak feltétlenül pontosan illeszkedniük kell a gép tengelyére. Azok a tárcsák és karimák, amelyek nem illeszkednek pontosan a gép befogóelemére, kiegyensúlyozatlanul forognak, erősen beremegnek és lehetetlenné tehetik a kéziszerszám irányítását.
i) Az elektromos kéziszerszámot csak a szigetelt fogófelületeknél fogja meg, ha fennáll a veszélye, hogy a vágásra használt tartozék a rejtett vezetékeket. Ha a vágótartozék feszültség alatt álló vezetéket érint, az elektromos kéziszerszám külső fémalkatrészei feszültség alá kerülhetnek, aminek hatására a szerszám működtetője áramütést szenvedhet.
j) Viseljen személyi védőfelszerelést. Használjon az alkalmazásnak megfelelő védőálarcot, munkavédelmi szemüveget vagy védőszemüveget. Amennyiben célszerű, viseljen porvédő álarcot, zajtompító fülvédőt, védőkesztyút vagy különleges kötényt, amely távol tartja a csiszolószerszám-és anyagrészecskéket. A munkavédelmi szemüvegnek meg kell védenie a szemét a kirepülő idegen anyagoktól, amelyek a különböző alkalmazások során keletkeznek. A por-vagy védőálarcnak meg kell szürnie a használat során keletkező port. Ha hosszú ideig ki van téve az erős zajnak, halláskárosodást szenvedhet.
k) Ügyeljen arra, hogy a többi személy biztonságos távolságban maradjon az ön munkaterületétől. Minden olyan személynek, aki belép a munkaterületre, személyi védőfelszerelést kell viselnie. A munkadarab vagy tárcsa letört részei kirepülhetnek, és a közvetlen munkaterületen kívül is személyi sérülést okozhatnak.

I) Az elektromos kéziszerszámot csak a szigetelt fogófelületeknél fogja meg, ha fennáll a veszélye, hogy a vágásra használt tartozék a rejtett vezetékeket. Ha a vágótartozék feszültség alatt álló vezetéket érint, az elektromos kéziszerszám külső fémalkatrészei feszültség alá kerülhetnek, aminek hatására a szerszám működtetője áramütést szenvedhet.
m) Soha ne tegye le az elektromos kéziszerszámot, mielőtt a tartozék teljesen leállna. A forgásban lévő tárcsa beakadhat a felületbe, és Ön elvesztheti az uralmát az elektromos kéziszerszám felett.
n) Az elektromos kéziszerszámot működés közben ne vigye másik helyre. A forgó tartozék egy véletlen érintkezés során beleakadhat a ruhájába, és a tartozék belefúróchat a testébe.
o) Tisztítsa meg rendszeresen az elektromos kéziszerszám szellőzőnyilásait. A motor ventilátora beszívja a port a házba, és a nagyobb mennyiségű fémpor felhalmozódása elektromos veszélyekhez vezethet.
p) Ne használja az elektromos kéziszerszámot éghető anyagok közelében. A szikrák ezeket az anyagokat meggyújthatják.

VISSZARÚGÁS ÉS KAPCSOLÓDÓ FIGYELMEZTETÉSEK

A visszarúgás a forgó tárcsa beszorulása vagy megakadása következtében fellépő váratlan reakció.

A beszorulás vagy megakadás a forgó tárcsa gyors elakadását eredményezi, amelynek következtében az ellenőrizhetetlen szerszám a tárcsa forgásirányával ellentétes irányba kényszerül a megakadási ponton. Ha például egy csiszolókorong beékelődik, vagy leblokkol a megmunkálásra kerülő munkadarabban, a csiszolókorongnak a munkadarabba bemerülő éle leáll, és így a csiszolókorong kiugorhat vagy visszarúgást okozhat. A csiszolókorong ekkor a korongnak a leblokkolási pillanatban fennálló forgásirányától függően a kezelő személy felé, vagy attól távolodva mozdul el. A csiszolókorong ilyenkor el is törhet. A visszarúgás az elektromos kéziszerszám hibás vagy helytelen használatának következménye. Ezt az alábbiakban leírt, megfelelő óvintézkedésekkel meg lehet gátolni.

a) Tartsa szorosan az elektromos kéziszerszámot, és hozza a testét és a karjait olyan helyzetbe, amelyben fel tudja venni a visszarúgó erőket. Használja mindig a kiegészítő fogantyút, ha létezik, amellyel a lehető legjobban felfoghatók a visszarúgó erők vagy az indítónyomaték a kéziszerszám indításakor. A kezelő személy megfelelő óvintézkedésekel ellentarthat az indítónyomatéknak és a visszarúgó erőknek.
b) Soha ne közelítsen a kezével a forgó tartozékhoz. A tartozék visszarúgás esetén a kezéhez érhet.
c) Ne helyezkedjen a forgó tárcsa vonalába. A visszarúgás az elektromos kéziszerszámot

a csiszolókorongnak a leblokkolási pillanatban fennálló forgásirányával ellentétes irányba lendíti.

d) A sarkok és élek közelében különösen óvatosan dolgozzon, akadályozza meg, hogy a tartozék lepattanjon a munkadarabról, vagy beékelődjön a munkadarabba. A forgó tartozék a sarkoknál, éleknél és lepattanás esetén könnyen beékelődik. Ez a készülék feletti uralom elvesztéséhez, vagy visszarúgáshoz vezethet..
e) Ne használjon 10 mm-nél nagyobb perifériás réssel rendelkező fűrészláncot, favéső lapot, szegmentált gyémánttárcsát, és ne használjon fogazott fűrészlapot. Az ilyen tartozékok gyakran visszarúgáshoz vezetnek, és a kezelő elveszítheti az uralmát az elektromos kéziszerszám felett.
f) Ne akassza meg a tárcsát, és ne alkalmazzon túlzott nyomást. Ne végezzen túl mély vágást. A túlterhelés megnöveli a tárcsa igénybevételét, a beékelődési vagy leblokkolási hajlamát, és visszarúgáshoz vagy a tárcsa töréséhez vezethet.
g) Ha a tárcsa beékelődik, vagy ha a kezelő megszakítja a munkát, kapcsolja ki az elektromos kéziszerszámot, és tartsa azt mozdulatlanul, amíg a tárcsa teljesen leáll. Soha ne próbálja meg kivenni a vágott anyagból a mozgó tárcsát, mivel ez visszarúgáshoz vezethet. Határozza meg és hárítsa el a beékelődés okát.
h) Addig ne kapcsolja ismét be az elektromos kéziszerszámot, amíg az benne van a munkadarabban. Várja meg, amíg a tárcsa eléri a teljes fordulatszámát, majd óvatosan illessze be a vágásba. A tárcsa ellenkező esetben beékelődhet, kiugorhat a munkadarabból, vagy visszarúgáshoz vezethet.
i) Támassza meg a lemezeket vagy nagyobb munkadarabokat, hogy csökkentse egy beékelődő tárcsa következtében fellépő visszarúgás kockázatát. A nagyobb munkadarabok saját súlyuk alatt meghajolhatnak. A munkadarabot a tárcsa mindkét oldalán, a vágási vonal közelében, és a szélénél alá kell támasztani.
j) Ha egy meglévő falban, vagy más be nem látható területen hoz létre „zseb alakú beszúrást“, járjon el különös óvatossággal. Az anyagba behatoló tárcsa gázvagy vízvezetékbe, elektromos vezetékbe vagy más tárgyakba ütközhet, amelyek visszarúgást okozhatnak.

TOVÁBBI BIZTONSÁGI SZABÁLYOK:

1. Minden esetben viseljen pormaszkot.

ÁLTALÁNOS BIZTONSÁGI ELŐÍRÁSOK A LÉZERREL KAPCSOLATBAN

FIGYELEM: Olvasson el minden biztonsági figyelmeztetést és valamennyi utasítást. Ha nem tartja be a

figyelmeztetéseket és utasításokat, az komoly sérülésekhez vezethet.

Örizzen meg minden figyelmeztetést és utasítást, a jövőben szüksége lehet ezekre.

Ezek a lézerek rendes körülmények között nem jelentenek veszélyt a látásra nézve, azonban a sugár hosszas nézése pillanatnyi vakságot okozhat.

Ne nézzen közvetlenül a lézersugárra. Sérülés léphet fel, ha szándékosan belenéz a sugárba, kérjük, vegye figyelembe az alábbi biztonsági előírásokat:

1) A lézert a gyártó előírásainak megfelelően kell használni és karbantartani.
2) Soha ne irányítsa a sugarat személyekre vagy tárgyakra a munkadarabon kívül.
3) A lézersugarat nem szabad szándékosan egy másik személy felé irányítani, és kerülni kell a személy szeme felé történő irányítását 0,25 másodpercnél tovább.
4) Mindig gondoskodjon arról, hogy a lézersugár csak tükröződő felületek nélküli munkadarabra irányuljon, például fa- és durva borítású felületekre. A fényes felületű acéllemezek vagy hasonló jellegű munkadarabok nem alkalmasak a lézeralkalmazásra, mivel a tükröződő felület visszairányíthatja a lézersugarat a felhasználóra.
5) Ne helyettesítse a lézért egy másik típussal. A javításokat a gyártónak vagy egy erre jogosult megbízottnak kell elvégeznie.
6) FIGYELMÉZTETÉS: Az itt megadott vezérlésektől és beállításoktól eltérő műveletek veszélyes sugárzásnak való kitettséghez vezethetnek.

KIEGÉSZÍTŐ BIZTONSÁGI FIGYELMEZTETÉSEK 2-ES OSZTÁLYÚ LÉZEREKHEZ

Az eszköz által tartalmazott lézer 2-es osztályú, maximális sugárzása 1.5mW, hullámhossza 650 nm.

2-ES OSZTÁLYÚ LÉZERSUGÁRZÁS, NE NÉZZEN BELE A SUGÁRBA

AZ AKKUMULÁTORRAL KAPCSOLATOS BIZTONSÁGI FIGYELMEZTETÉSEK

a) Az akkumulátort ne szedje szét, ne nyissa fel és ne vágja meg.
b) Ne zárja rövidre az akkumulátort. Az akkumulátorokat ne tárolja olyan dobozban vagy fiókban, ahol rövidre zárhatják egymást, vagy valamilyen vezető anyag a rövidzárlatukat okozhatja. Az akkumulátorokat használaton kívül tartsa a fémtárgyaktól, például gemkapcsoktól, pénzérméktól, kulcsoktól, szögektől, csavaroktól vagy más kis fémtárgyaktól távol, mert ezek összekapcsolhatják a pólusokat. Az akkumulátor pólusainak rövidzárlata égés- és tűzveszélyes.
c) Ne tegye ki hönek vagy tüznek az akkumulátort. Ne tárolja közvetlen napfényben.
d) Az akkumulátort ne tegye ki ütésnek.
e) Ha az akkumulátor szivárog, vigyázzon, hogy a folyadék ne kerüljön a börre vagy szembe. Amennyiben a börre vagy szembe kerül, az érintett területet mossa le bö vízzel, és forduljon orvoshoz.
f) Az akkumulátor vagy egy cella lenyelése esetén azonnal forduljon orvoshoz.
g) Vigyázzon, hogy az akkumulátor tiszta és száraz maradjon.
h) Ha az akkumulátor pólusaira szennyeződés kerül, azt egy tiszta, száraz ruhával törölje le.
i) Az akkumulátort használat előtt fel kell tölteni. A töltést mindig az utasításoknak megfelelően, helyes eljárást használva végezze.
j) Használaton kívül ne hagyja töltön az akkumulátort.
k) Hosszan tartó tárolást követően a maximális teljesítmény elérése érdekében szükséges lehet, hogy az akkumulátort többször feltöltse és lemerítse.
I) Az akkumulátor szobahömérsékleten (20°C ± 5°C) használva nyújtja a legjobb teljesítményt.
m) Az akkumulátorok ártalmatlanításakor a különböző elektrokémiai rendszereket különítse el egymástól.
n) Csak a WORX által javasolt töltővel töltse fel. Kizárólag a készülékhez való használatra mellékelt töltőt használja. Ha egy adott akkumulátorhoz megfelelő töltőt másik akkumulátorral használ, az tűzveszélyes lehet.
o) Ne használjon a készülékkel való használatra tervezettől eltérő akkumulátort.
p) Az akkumulátor gyermekektől távol tartandó.
q) Õrizze meg a termékhez mellékelt

utasításokat, a későbbiekben szüksége lehet ezekre.
r) Amikor a szerszámot nem használja, vegye ki belőle az akkumulátort.
s) Ártalmatlanításnál megfelelően járjon el.

SZIMBÓLUMOK

	A sérülésveszély csökkentése érdekében a felhasználónak el kell olvasnia az utasításokat
	Figyelmeztetés
	Viseljen fülvédőt
	Viseljen szemvédőt
	Viseljen pormaszkot
	Ne nézzen bele a sugárba
	Lézersugárzás
	A leselejtezett elektromos készülékek nem dobhatók ki a háztartási hulladékkal. Ha van a közelben elektromos hulladék gyűjtő udvar, vigye oda a készüléket. Az újrahasznosítási lehetőségekről tájékozódjon a helyi hatóságoknál vagy a kereskedőnél.
	Az elemeket ne dobja ki, a lemerült elemeket vigye a helyi gyűjtő- vagy újrahasznosító pontokra.
	Gondoskodjon arról, hogy az akkumulá-tort eltávolította az alkatrészek cseréjét megelőzően.

	Viseljen védőszemüveget
	Fa
	Fém
	Aluminium
	Műanyag
	Csempe
	Helytelen
	Helyes
	Zár
	Nyit
	Gyémántkorong
	HSS fűrészlap
	TCT fűrészlap
	Ne tegye ki esőnek vagy víznek
+	Ne dobja tűzbePozitív terminál
-	Negatív terminál
	xINR18/65-y: Hengeres lítium-ion akkumulátorcellák 18mmes maximális átmérővel és 65mm-es maximális magassággal; az “x” a sorosan kötött cellákat jelöli, üres, ha a szám 1; az “y” a párhuzamosan kötött cellákat jelöli, üres, ha a szám 1.

HASZNÁLATI UTASÍTÁSOK

MEGJEGYZÉS: Mielőtt a szerszámot használná, olvassa el figyelmesen az utasításokat.

RENDELTETÉS:

A szerszám felhasználható hosszanti és keresztvágásokra fába és más anyagokba, miközben szilárdan a munkadarabon támaszkodik.

ÖSSZESZERELÉS ÉS MÜKÖDÉS

Művelet Ábra
MÜKÖDTETÉS ELŐTT
Az akkumulátor eltávolítása Lásd	A1. Ábra
Az akkumulátor feltöltése Lásd A2. Ábra
Az akkumulátor behelyezése Lásd A3. Ábra
ÖSSZESZERELÉS
A fűrészlap behelyezése éseltávolítása[IMAGE] FIGYELEM: Afűrészkorong cseréjeelőtt minden esetben vegye ki aszerszámból az akkut!	Lásd B. Ábra
Biztonsági be/ki kapcsoló[IMAGE] FIGYELEM: Az éleskés okozta vágásisérülések elkerülése érdekébenkérjük, ne tegye a kezét a talplapkörnyékére.	Lásd C1,C2. Ábra

Hosszanti és keresztvágásMegjegyzés: A visszarúgásokozta sérülések elkerüléseérdekében ne kezdje el avágást, amíg a kés nemstabilizálódik.	Lásd D1, D2. Ábra
Vágásmélység beállítása Lásd E1, E2. Ábra
A lézerfény funkció használata Lásd F. Ábra
A lézer akkumulátorainakcseréje	Lásd G1-G3. Ábra
Párhuzamos vezető Lásd H1, H2. Ábra
Zsebvágás Lásd I1, I2. Ábra
Fűrészpor eltávolítása Lásd J. Ábra

AZ ESZKÖZ HASZNÁLATÁVAL KAPCSOLATOS JAVASLATOK

Amennyiben a szerszám túlságosan felmelegedik, kérjük, járassa a körfűrészt terhelés nélkül 2-3 percig a motor lehülése érdekében. Kerülje a hosszantartó használatot alacsony sebességen.

Óvja a fűrészlapokat az ütődéstől és rázkódástól. A túlzott elötolás jelentősen csökkenti a gép teljesítőképességét, illetve a fűrészlap élettartamát. A fűrészelési teljesítmény és a vágás minősége alapvetően függ a fűrészlap fogainak számától. Éppen ezért csak olyan éles fűrészlapot használjon, amely megfelel a feldolgozandó anyagnak.

Fűrészlap választása: 24 fogas általános munkához, kb. 40 fogas finom vágásokhoz, több mint 40 fogas nagyon finom, kényes felületbe történő vágásokhoz, gyémánt a csempéhez, cementlaphoz stb.

Csak a javasolt fűrészlapot használja.

A SZERSZÁMOK KARBANTARTÁSA

Bármilyen állítás, javítás vagy karbantartási művelet előtt vegye ki a szerszámból az akkumulátort.

A szerszámokat tartsa élesen és tisztán a jobb és biztonságosabb teljesítmény érdekében. Kövesse az utasításokat a kenésre és a tartozékok cseréjére vonatkozóan. Idönként ellenőrizze az eszköz kábelét, és amennyiben sérülést észlel rajta, javíttassa meg egy erre jogosult szolgáltatóval. Az elektromos kéziszerszámot nem szükséges megkenni vagy karbantartani. A szerszám nem tartalmaz a felhasználó által javítható alkatrészeket. Soha ne használjon vizet vagy vegyi tisztítószereket a szerszám tisztításához. Törölje tisztára egy száraz ronggyal. A szerszámot mindig száraz helyen tárolja. Tartsa tisztán a motor szellőzőnyilásait. Minden

szabályozóeszközt tartson pormentesen. Amennyiben az áramellátó kábel sérült, a gyártónak, a megbízott szerviznek vagy egy hasonlóan képesített szakembernek ki kell cserélnie azt a kockázatok elkerülése érdekében. Idönként tisztítsa meg a védőburkolatot és a talpat a portól és szilánkoktól a megfelelő teljesítmény biztosításához.

KÖRNYEZETVÉDELEM

A leselejtezett elektromos készülékek nem dobhatók ki a háztartási hulladékkal. Ha van a közelben elektromos hulladék gyűjtő udvar, vigye

oda a készüléket. Az újrahasznosítási lehetőségekről tájékozódjon a helyi hatóságoknál vagy a kereskedőnél.

HIBAELHÁRÍTÁS

Tünet Lehetséges okok Lehetséges megoldás
Az eszköz nem kapcsol be, amikor megnyomom a ki-/bekapcsoló gombot.	Rosszul behelyezett akku.Lemerült akku.A szénkefe elkopott	Ellenőrizze le, hogy a behelyezett akku helyesen érintkezik.Az akkumulátor feltöltéseCserélje ki a szénkefét egy képesített karbantartási szakember segítségével.
A vágásmélység kevesebb a megadottnál.	A fűrészpor felgyült a talp hátoldalán.	Rázza ki a fűrészport. Esetleg csatlakoztasson egy porszívót a por összegyűjtéséhez.
A fűrészlap forog vagy csúszkál	A fűrészlap nincs szorosan a tengelyhez rögzítve.	Távolítsa el a fűrészlapot, majd szerelje össze újra a A FÚRÉSZLAP BEHELYEZÉSE ÉS ELTÁVOLÍTÁSA című fejezetben leírtak szerint.
A fűrészlap nem vág egyenesen.	A fűrészlap tompa.A fűrészlap nincs megfelelően befogva.A fűrész nincs megfelelően vezetve.	Fogjon be egy új, éles fűrészlapot a fűrészbe.Ellenőrizze, hogy a fűrészlap helyesen van-e befogva.Használjon párhuzamos vezetőt.
A fűrészlap visszarúg a vágás megkezdésekor	A fűrészlap nem forog elég gyorsan	A vágás megkezdése előtt várja meg, míg a fűrészlap eléri a végső sebességet

MEGFELELŐSÉGI NYILATKOZAT

A gyártó:

POSITEC Germany GmbH

Kijelenti, hogy a termék:

Leírás Akkus körfűrész

Típus WX523 WX523.9 (A 5 megjelölés fűrészt jelöl)

Rendeltetés Különböző anyagok vágása egy forgó fogazott fűrészlap segítségével

Megfelel a következő irányelveknek:

2006/42/EC

2011/65/EU

2014/30/EU

Az alábbi normáknak

EN 55014-1

EN 55014-2

EN 60745-1

EN 60745-2-5

A műszaki dokumentáció összeállítására jogosult személy:

Név: Russell Nicholson

Cím: Positec Power Tools (Europe) Ltd, PO

Box 6242 Newbury RG14 9LT UK

A#

Suzhou 2015/04/21

Allen Ding

Helyettes főmérnöke, Tesztelés és minősítés

1. MÂNER CU ÎNVELIŞ MOALE

2. APĂRĂTOARE SUPERIOARĂ FIXĂ

3. ADAPTOR PENTRU ASPIRATOR

4. GURĂ DE EVACUARE PENTRU EXTRACTIA PRAFULUI

5. ELEMENT DE STRÂNGERE PENTRU GHIDAJUL PARALEL

6. GHIDAJ PARALEL

7. APĂRĂTOARE PÂNZĂ INFERIOARĂ

8. PLACĂ DE BAZĂ

9. MANETĂ APĂRĂTOARE INFERIOARĂ

10. MANETĂ DE REGLARE A ADÂNCIMII

11. BUTON DE BLOCARE

12. ÎNTRERUPĂTOR DE PORNIRE/OPRIRE

13. ACUMULATOR

14. BUTON DE BLOCARE A ARBORELUI

15. LASER

16. PÂNZĂ DE FERĂSTRĂU (CONSULTATI FIG. B)

17. ȘURUB PÂNZĂ (CONSULTATI FIG. B)

18. FLANȘĂ EXTERIOARĂ (CONSULTATI FIG. B)

19. CHEIE HEXAGONALĂ(CONSULTATI FIG. B)

20. COMUTATOR PORNIRE-OPRIRE LASER (CONSULTATI FIG. F)

21. BATERII LASER (DOUĂ) (CONSULTATI FIG. G2)

Bánjon vele óvatosan.

A sérült csomagot ne helyezze be és ne szállítsa.

Tüzveszély állhat fenn.

További információért hívja:[phone]

ACUMULATOR LITIU-ION
