пояснений и примеров для помощи в настройке и запуске сети. Дополнительная помощь доступна в офисах D-Link, перечисленных на обратной стороне руководства пользователя, или в режиме онлайн. Для того, чтобы узнать больше о продуктах D-Link или маркетинговой информации, пожалуйста, посетите Web-сайт http:// www.dlink.com Информация о гарантии Информация о бессрочной ограниченной гарантии D-Link доступна на http://warranty.dlink.com/26 PORTUGUÊS Sobre esse Guia Este guia fornece instruções passo -a-passo para congurar os switches D -Link Metro Ethernet e para a Garantia, segurança, regulamentares e Meio Ambiente . Por favor, note que o modelo que você comprou podem se paresentar diferentes daqueles mostrados nas ilustrações. Para informações mais detalhadas sobre o seu switch, seus componentes, estabelecimento das conexões de rede e especicações técnicas, favor consultar o Guia do Usuário incluído com o seu switch. Etapa 1 – Desembalando Abra a embalagem e desembale cuidadosamente o seu conteúdo. Favor consultar o conteúdo da embalagem localizado no Guia do Usuário para certicar-se de que todos os itens estejam presentes e intactos. Se qualquer item estiver faltando ou danicado, favor contatar seu revendedor local D-Link para realizar a reposição.- Um Switch D-Link SmartPro - Braçadeira para montagem em rack- Pés de borracha- Cabo de alimentação- Um cabo de console- Um cabo de energia- CD contendo o Guia do Usuário com o programa DNA (D-Link Network Assistant)- Um Guia Rápido multilíngüe Etapa 2 – Instalação do Switch Para uma instalação e operação seguras do switch, é recomendável que você:• Inspecione visualmente o cabo de alimentação para se certicar-se de que o mesmo esteja totalmente preso ao conector de alimentação CA• Certique que há dissipação de calor e ventilação adequadas em torno do switch• Não coloque objetos pesados sob o switch Instalação em Mesa de Trabalho ou Prateleira Ao instalar o switch sobre uma mesa de trabalho ou prateleira, os pés de borracha incluídos com o dispositivo devem ser xados em cada canto da base do dispositivo. Permitir espaço de ventilação suciente entre o dispositivo e os objetos ao seu redor.Figura 1. Fixando os Pés de Borracha Instalando a trava de cabo de alimentação Para evitar a remoção acidental do cabo de alimentação, é recomendado a instalação da trava do em conjunto com o cabo de alimentação.1. Com o lado áspero voltado para baixo, insira a braçadeira no furo abaixo da tomada.Figura 2-1. Insira a trava de amarração ao Switch2. Conecte o cabo de alimentação na tomada do Switch.Figura 2-2. Conecte o cabo de alimentação no switch3. Deslize o retentor através da braçadeira até o nal do cabo.Figura 2-3. Deslize o retentor através da braçadeira4. Circule o cabo do retentor em torno do cabo de alimentação e no retentor.Figura 2-4. Circule em torno do cabo de alimentação27 PORTUGUÊS Instalação em Rack O switch pode ser montado em um rack tamanho padrão de 19 polegadas EIA que pode ser colocado em um armário de ação com outros equipamentos. Para instalar, prenda as braçadeiras de montagem nos painéis laterais do switch (uma de cada lado), e xe-as com os parafusos fornecidos. Figura 3. Fixando as braçadeiras de montagem Em seguida, utilize os parafusos fornecidos com o rack de equipamentos para montar o switch no mesmo. Figura 4. Instalando o switch em um rack de equipamentos tamanho padrão Etapa 3 – Conectando o Cabo de Alimentação CA Você pode agora conectar o cabo de alimentação CA na parte traseira do switch a uma tomada (preferencialmente aterrada e com proteção contra surtos). Figura 5. Conectando o switch a uma tomada

5. Aperte a trava do retentor até que o cabo de energia

que preso e seguro. Figura 2-5. Proteja o cabo de alimentação Queda de Energia Por precaução, o switch deverá ser desplugado em caso de queda de energia. Quando a energia voltar, conecte novamente o switch. Opções de Gerenciamento Este sistema pode ser gerenciado out-of-band através da porta de console no painel frontal / traseira ou em banda usando Telnet. O usuário também pode escolher fazer o gerenciamento baseada na web, acessível através de um navegador web. Cada opção deve ser atribuído o seu próprio endereço IP, que é usado para a comunicação com um servidor de SNMP ou outra aplicação TCP / IP (por exemplo, BOOTP, TFTP). Endereço IP padrão do Switch é 10.90.90.90. O usuário pode alterar o endereço IP do switch padrão para atender a especicação de seu esquema de endereço de rede. Interface de Gerenciamento Baseada na Web Após uma instalação física bem sucedida, você pode congurar o switch, monitorar o painel de LEDs e exibir estatísticas gracamente utilizando um navegador web, como o Netscape Navigator (versão 6.2 e superior) ou Microsoft® Internet Explorer (versão 5.0 e superior). Você necessita dos seguintes equipamentos para começar a conguração web do seu dispositivo:

• Um PC com uma conexão Ethernet RJ-45

• Um cabo Ethernet padrão Etapa 1 Conecte o cabo Ethernet a qualquer uma das portas no painel frontal do switch e à porta Ethernet no PC. Figura 6. Conecte o cabo Ethernet.28 PORTUGUÊS Etapa 2 Para acessar e congurar o switch via uma conexão Ethernet, o PC deve ter um endereço IP no mesmo alcance do switch. Por exemplo, se o switch tem o endereço IP 10.90.90.90, o PC deveria ter o endereço IP 10.x.y.z (onde x/y é um número entre 0 ~ 254 e z um número entre 1 ~ 254) e a máscara de subrede

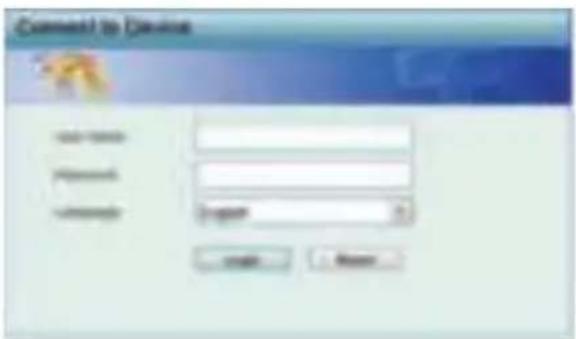

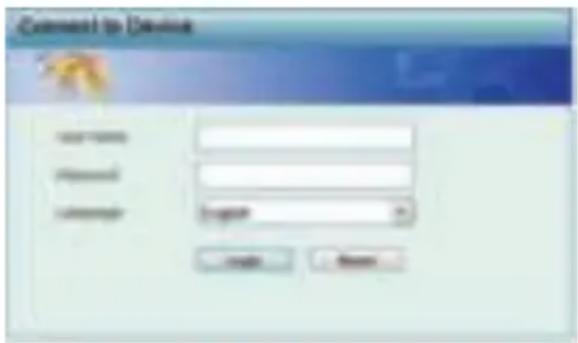

Abra o seu navegador web e digite http://10.90.90.90 (o endereço IP padrão de fábrica) na caixa de endereços. Em seguida, pressione <Enter>. Figura 7. Digite o endereço IP 10.90.90.90 no navegador web. A conguração web também pode ser acessada através do DNA. Você pode clicar no link IP na lista de dispositivos no DNA para abrir a interface web de dispositivos. OBSERVAÇÃO: O endereço IP padrão de fábrica do switch é 10.90.90.90 com uma máscara de sub-rede 255.0.0.0 e gateway padrão 0.0.0.0 Etapa 3 Quando a caixa de diálogo de logon aparece, deixe tanto nome de usuário e a senha em branco e escolha o idioma da interface de gerenciamento, em seguida, clique em Login. Antes de entrar na interface de gerenciamento Web, o Smart Wizard irá guiá-lo para congurar rapidamente algumas funções, tais como informações de IP e congurações de SNMP. Se você não pretende mudar nada, clique em Sair para sair do assistente e acesse a interface Web. Para informações detalhadas sobre as funções do Smart Wizard, consulte o manual do usuário. Figura 8. Janela de autenticação do usuário. Etapa 4 Antes de entrar no Gerenciamento Baseado na Web, o Smart Wizard vai guiá-lo para congurar rapidamente algumas funções, tais como Congurações de Senha, Congurações de SNMP, e Congurações de Sistema. Se você não planeja mudar nada, clique em Exit para sair do Assistente e entrar no de Gerenciamento Baseado na Web. Para uma análise detalhada das funções do Smart Wizard, favor consultar a introdução ao Smart Wizard no Manual do Usuário. DNA (D-Link Network Assistant) O DNA (Assistente de rede D-Link), incluído no CD de instalação é um programa para descobrir Smart Switches no mesmo segmento de rede L2 conectado ao seu PC. Esta ferramenta pode suportar o Windows 2000, XP, Vista e Windows 7. Existem duas opções para a instalação do DNA, uma é através do programa de autorun no CD de instalação e a outro é a instalação manual. Opção 1: Siga estes passos para instalar o DNA (Assistente de rede D-Link), através do programa de autorun no CD de instalação.

1. Insira o CD na unidade de CD-ROM.

2. O programa de execução automática irá aparecer

Assistant) e um assistente de instalação irá guiá-lo através do processo.

4. Depois de instalar com sucesso o DNA, você pode

encontrá-lo em Iniciar> Programas> D-Link> DNA.

5. Basta ligar o Switch SmartPro para no mesmo

segmento de rede L2 do seu PC e usar o DNA (Assistente de rede D-Link) para descobrir as Smart Switches. Opção 2: Siga estes passos para instalar o DNA (D-Link Network Assistant) manualmente.

1. Insira o CD de Utilitários no seu CD-ROM.

2. A partir do menu Iniciar no desktop do Windows,

selecione Computador.

3. Dê um duplo clique no seu drive CD-ROM/DVD-ROM

para iniciar o menu do autorun, ou clique direito sobre a unidade para abrir a pasta. Select (D-Link Network Assistant) e clique duas vezes no arquivo setup.exe.

4. Siga as instruções na tela para instalar o utilitário.

5. Após a conclusão, vá em Iniciar> Programas> D-Link>

DNA e abra o (D-Link Network Assistant)

6. Basta ligar oSwitch SmartPro para no mesmo

segmento de rede L2 do seu PC e usar o DNA (Assistente de rede D-Link) para descobrir as Smart Switches. Para obter informações detalhadas sobre o DNA, por favor consulte o manual do usuário. Conectando via porta de console Para se conectar à porta serial, usar um cabo Console especial. Este cabo está incluso na embalagem do produto. O cabo com o conector RS-232 para cabo RJ- 45 especicamente xada para se conectar a porta serial deste switch usando a conguração correta de pin .29 PORTUGUÊS Para conectar-se à porta do console da Switch, use as seguintes etapas :

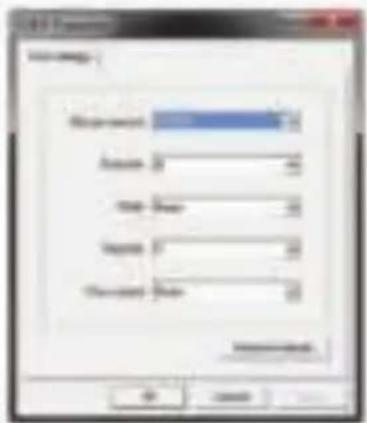

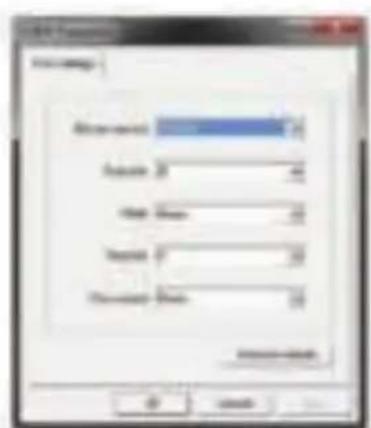

outro programa de emulação de terminal capaz de emular uma conexão de terminal VT- 100) no PC de gerenciamento e congurar as propriedades desta conexão: a. Os Bits por segundo deve ser 115200 baud. b . Os bits de dados devem ser 8. c . A paridade deve ser None. d . Os bits de parada deve ser 1. e. O controle de uxo deve ser None. Figura 9: Propriedades do Hyperterminal 4 . Agora o switch pode ser ligado e acesso à CLI do Switch estarão disponíveis. Gerenciamento Telnet Os usuários também podem acessar o switch através de Telnet usando o Prompt de Comando (CMD) do seu PC. Para acessá-lo a partir do seu computador, o usuário deve primeiro assegurar que uma conexão válida é feita através da porta Ethernet do switch e seu PC, e, em seguida, clique em Iniciar> Programas> Acessórios> Prompt de Comando em seu computador. Quando a janela do console abrir, digite o comando telnet

10.90.90.90 (dependendo do endereço IP congurado)

e pressione Entre em seu teclado. Você deve ser direcionado para a tela do console de abertura para o Command Line Interface do switch, deixar “em branco” para o nome de usuário e para a senha e pressione a tecla Entre de seu teclado. Gerenciamento baseado em SNMP Você pode gerenciar o switch com D-Link D-View ou qualquer programa de gerenciamento compatível com SNMP. A função SNMP é por padrão está desativado nos D-Link switches gerenciáveis. D-View SNMP Network Management System é uma ferramenta de gerenciamento baseada em padrões e projetado para gerenciar centralmente os dispositivos de rede. O D-View fornece ferramentas úteis para permitir que os administradores de rede possa gerir ecazmente as congurações do dispositivo, tolerância a falhas, desempenho e segurança. A D-Link oferece download de uma versão de avaliação gratuita do D-View que permite avaliar gratuitamente o produto por 30 dias. Você pode baixar a versão trial do http://dview.dlink.com. tw/support_Download_Trial_Version.asp. Informações Adicionais Se você está enfrentando problemas na conguração da sua rede, favor consultar o Guia do Usuário fornecido com o switch. Ele contém muito mais regras, diagramas, explicações e exemplos para ajudá-lo a colocar a sua rede em operação. Ajuda adicional está disponível por meio dos nossos escritórios relacionados na parte traseira do Guia do Usuário ou on-line. Para obter maiores informações sobre os produtos da D-Link ou informações de marketing, favor visitar o website http://www.dlink.com Informações sobre a garantia As informações sobre a Garantia Vitalícia Limitada da D-Link estão disponíveis em http://warranty.dlink.com/30
