РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ DGS1510 D-LINK

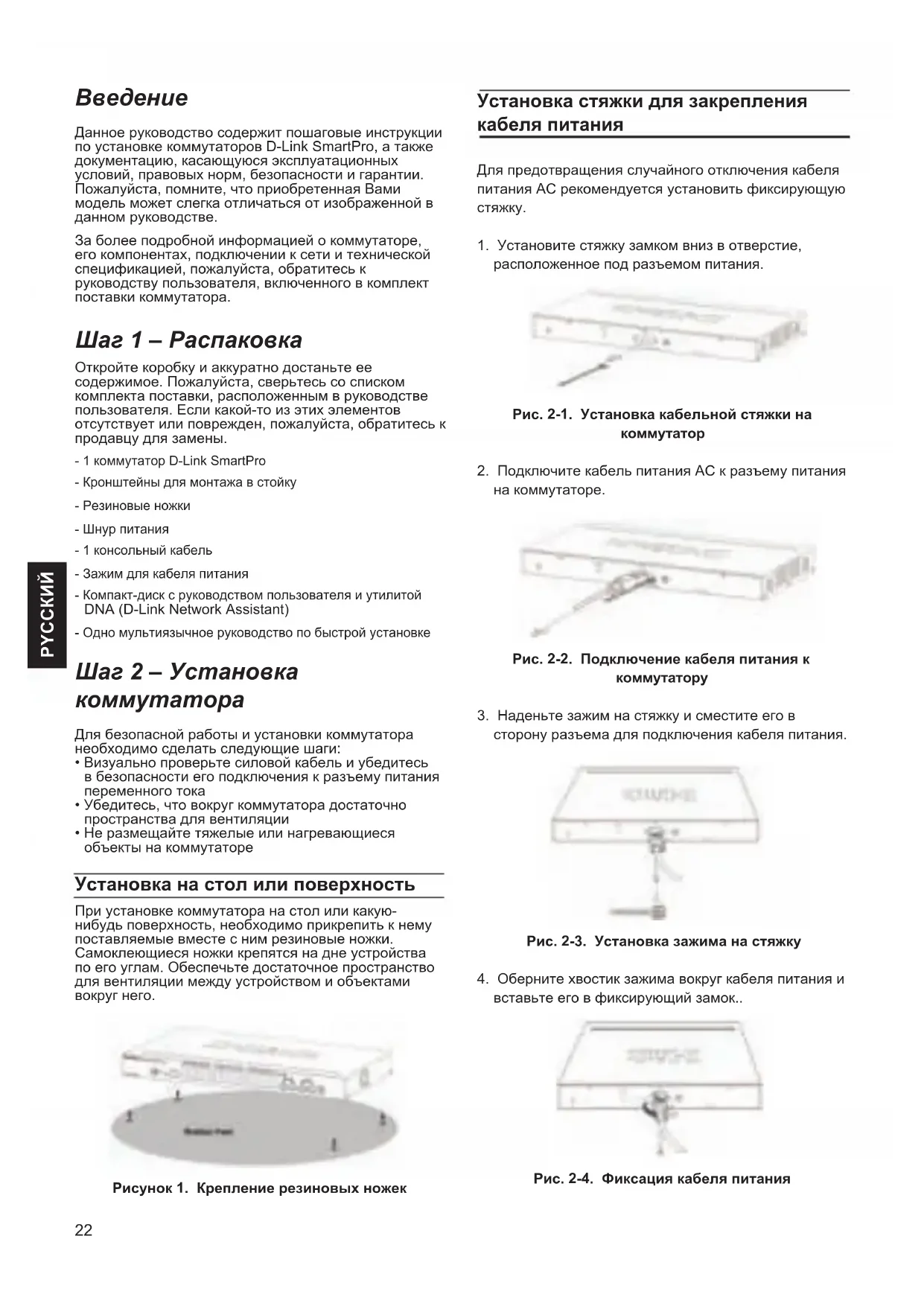

Данное руководство содержит пошаговые инструкции по установке коммутаторов D-Link SmartPro, а также документацию, касающуюся эксплуатационных условий, правовых норм, безопасности и гарантии. Пожалуйста, помните, что приобретенная Вами модель может слегка отличаться от изображенной в данном руководстве. За более подробной информацией о коммутаторе, его компонентах, подключении к сети и технической спецификацией, пожалуйста, обратитесь к руководству пользователя, включенного в комплект поставки коммутатора. Шаг 1 – Распаковка Откройте коробку и аккуратно достаньте ее содержимое. Пожалуйста, сверьтесь со списком комплекта поставки, расположенным в руководстве пользователя. Если какой-то из этих элементов отсутствует или поврежден, пожалуйста, обратитесь к продавцу для замены.- 1 коммутатор D-Link SmartPro- Кронштейны для монтажа в стойку- Резиновые ножки- Шнур питания- 1 консольный кабель- Зажим для кабеля питания- Компакт-диск с руководством пользователя и утилитой DNA (D-Link Network Assistant)- Одно мультиязычное руководство по быстрой установке Шаг 2 – Установка коммутатора Для безопасной работы и установки коммутатора необходимо сделать следующие шаги:• Визуально проверьте силовой кабель и убедитесь в безопасности его подключения к разъему питания переменного тока• Убедитесь, что вокруг коммутатора достаточно пространства для вентиляции • Не размещайте тяжелые или нагревающиеся объекты на коммутаторе Установка на стол или поверхность При установке коммутатора на стол или какую-нибудь поверхность, необходимо прикрепить к нему поставляемые вместе с ним резиновые ножки. Самоклеющиеся ножки крепятся на дне устройства по его углам. Обеспечьте достаточное пространство для вентиляции между устройством и объектами вокруг него.Рисунок 1. Крепление резиновых ножек Установка стяжки для закрепления кабеля питания Для предотвращения случайного отключения кабеля питания AC рекомендуется установить фиксирующую стяжку.1. Установите стяжку замком вниз в отверстие, расположенное под разъемом питания.Рис. 2-1. Установка кабельной стяжки на коммутатор2. Подключите кабель питания AC к разъему питания на коммутаторе.Рис. 2-2. Подключение кабеля питания к коммутатору3. Наденьте зажим на стяжку и сместите его в сторону разъема для подключения кабеля питания.Рис. 2-3. Установка зажима на стяжку4. Оберните хвостик зажима вокруг кабеля питания и вставьте его в фиксирующий замок..Рис. 2-4. Фиксация кабеля питания23 PYCCКИЙ Установка в стойку Коммутатор допускает установку в 19-дюймовую стойку EIA , которая, как правило, размещается в серверной комнате вместе с другим оборудованием. Прикрепите монтажные уголки к боковым панелям коммутатора (по одному с каждой стороны) и закрепите их прилагаемыми винтами. Рисунок 3. Крепление монтажных уголков Затем, используя винты от стойки, закрепите на ней коммутатор. Рисунок 4. Установка коммутатора в стандартную

Шаг 3 – Подключение кабеля питания переменного тока На данном шаге подключите кабель питания к розетке сети питания (желательно заземленной и защищенной от перепадов напряжения). Рисунок 5. Подключение коммутатора к розетке

5. Затяните хвостик зажима до надежной фиксации

кабеля питания. Рис. 2-5. Закрепление кабеля питания Сбой питания В случае сбоя питания коммутатор должен быть отключен. При восстановлении питания включите

Функции управления Коммутатором можно управлять по сети с использованием протокола telnet или же через консольный порт на передней/задней панели коммутатора. Пользователь также может управлять устройством через Web-интерфейс, подключившись через Web-браузер. Каждому коммутатору должен быть присвоен уникальный IP-адрес, который используется для связи с устройством по SNMP или любой другой стандарт на базе TCP/IP (например, BOOTP, TFTP). По умолчанию IP-адресом коммутатора является 10.90.90.90. Пользователь может изменить IP-адрес коммутатора по умолчанию для соответствия характеристикам схемы адресации

Управление на основе Web-

После успешной установки можно начать настройку коммутатора, следить за индикаторами на панели, и отображать графическую статистику с помощью Web -браузера, такого как Netscape Navigator (версии 6.2 и выше) или Microsoft

Для Web-настройки устройства необходимо следующее оборудование:

• Компьютер с разъемом RJ-45 для Ethernet-

• Стандартный кабель Ethernet Шаг 1 Подключите кабель Ethernet к любому порту на передней панели коммутатора и к порту Ethernet на компьютере. Рисунок 6. Подключение Ethernet-кабеля24 PYCCКИЙ Шаг 2 Чтобы зарегистрироваться и настроить коммутатор через Ethernet-соединение, необходимо назначить компьютеру IP-адрес из того же диапазона, что и IP-адрес коммутатора. Например, если коммутатору присвоен IP-адрес 10.90.90.90, то компьютеру необходимо присвоить IP-адрес вида 10.x.y.z (где x/y – числа от 0 до 254, а z – число от 1 до 254) и маску подсети 255.0.0.0. Рисунок 7. Введите IP-адрес 10.90.90.90 в адресной строке Web-браузера Настройка через Web-интерфейс также может быть доступна через DNA. Можно нажать на IP-гиперссылку соответствующего коммутатора в списке устройств DNA, чтобы открыть его пользовательский Web-

ПРИМЕЧАНИЕ: На коммутаторах по умолчанию используется IP- адрес 10.90.90.90 с маской подсети - 255.0.0.0 и шлюзом по умолчанию - 0.0.0.0 Шаг 3 После появления диалогового окна входа оставьте имя пользователя и пароль пустыми, выберите язык Web-интерфейса управления и нажмите Войти. Рисунок 8. Окно аутентификации пользователя Шаг 4 Перед входом в Web-интерфейс управления (Web- based Management), Мастер (Smart Wizard) поможет быстро настроить некоторые параметры, например, информацию об IP-адресе и настройки SNMP (Ip Information and SNMP Settings). Если Вы не хотите делать изменений, нажмите Выход, чтобы выйти из Мастера и войти в Web-интерфейс управления. Для получения подробной информации о функциях Мастера, пожалуйста, обратитесь к соответствующему разделу в руководстве пользователя. DNA (D-Link Network Assistant) DNA (D-Link Network Assistant), находящийся на установочном CD-диске, - это программа для обнаружения коммутаторов серии Smart в том же L2 сегменте сети, в котором находится компьютер. Данный инструмент может поддерживать Windows 2000, XP, Vista и Windows 7. Возможны два варианта установки DNA (D-Link Network Assistant): один – через программу автозапуска с установочного CD-диска, другой – установка вручную. Вариант 1: Выполните эти шаги, чтобы установить DNA (D-Link Network Assistant) через программу автозапуска с установочного CD-диска.

1. Вставьте CD-диск в дисковод CD-Rom.

2. Окно программы автозапуска появится

Network Assistant)” и выполните установку с помощью Мастера.

4. После успешного завершения установки DNA можно

будет найти в Start > Programs > D-Link > DNA (Пуск > Программы > D-Link > DNA).

5. Просто подключите коммутатор SmartPro к тому же

сегменту сети L2, в котором находится компьютер, и используйте DNA (D-Link Network Assistant) для обнаружения коммутаторов серии Smart. Вариант 2: Выполните эти шаги, чтобы установить DNA (D-Link Network Assistant) вручную.

1. Вставьте CD-диск с утилитой в дисковод CD-Rom.

2. В меню «Пуск» на рабочем столе Windows выберите

пункт «Мой Компьютер».

3. Дважды нажмите на значке дисковода CD-Rom/

DVD-Rom, чтобы открыть меню автозапуска, или нажмите правой кнопкой мыши на значке дисковода, чтобы открыть папку. Выберите DNA (D-Link Network Assistant) и дважды нажмите на файле setup.exe.

4. Следуйте инструкциям на экране, чтобы установить

5. После завершения установки перейдите в Start >

Programs > D-Link > DNA (Пуск > Программы > D-Link > DNA) и откройте DNA (D-Link Network Assistant).

6. Просто подключите коммутатор SmartPro к тому же

сегменту сети L2, в котором находится компьютер, и используйте DNA (D-Link Network Assistant) для обнаружения коммутаторов серии Smart. Для получения подробной информации о DNA, пожалуйста, обратитесь к руководству пользователя. Подключение к консольному порту Для подключения к консольному порту необходимо использовать специальный консольный кабель. Данный кабель входит в комплект поставки и именуется как соединительный кабель с разъемом RS-232 с одной стороны и RJ-45 – с другой. Для подключения к консольному порту коммутатора выполните следующее:

1. Подключите кабель разъемом RS-232 к

консольному порту компьютера.

2. Подключите кабель разъемом RJ-45 к консольному

порту коммутатора.25 PYCCКИЙ

3. Откройте приложение HyperTerminal (или любую

другую терминальную программу, способную эмулировать терминал VT-100) на компьютере и сконфигурируйте Свойства данного соединения. а. Бит в секунду (бод): 115200. б. Количество бит информации (Data bits): 8. в. Четность (Parity): None. г. Количество стоповых бит (Stop bits): 1. д. Управление потоком (Flow control): None. Рисунок 9. Свойства соединения в программе Hyperterminal

4. Теперь можно включить коммутатор и

воспользоваться интерфейсом командной строки (CLI). Управление на основе Telnet Пользователи могут также получить доступ к коммутатору через Telnet, используя командную строку на компьютере. Для этого пользователи должны сначала убедиться, что компьютер подключен к Ethernet-порту коммутатора, а затем нажать Пуск > Программы > Стандартные > Командная строка. Когда откроется окно консоли, введите команду telnet 10.90.90.90 (в зависимости от настроенного IP-адреса) и нажмите Enter. Вы будете перенаправлены в открывшееся окно консоли для работы с интерфейсом командной строки (CLI) коммутатора. Используйте пустой пароль и имя пользователя (нажмите дважды Enter). . Управление на основе SNMP Коммутатором можно управлять при помощи D-Link D-View или любой другой консольной программы, предоставляющей возможность работы c устройством по SNMP. Функция SNMP по умолчанию Выключена для управляемых коммутаторов D-Link. D-View SNMP Network Management System является универсальным, основанным на стандартах инструментом управления, предназначенным для централизованного управления сетью. D-View предоставляет средства, позволяющие администраторам эффективно управлять конфигурацией устройства, отказоустойчивостью, производительностью и безопасностью. D-Link предлагает загрузить бесплатную пробную версию D-View, позволяющую определить качество продукта в течение 30 дней. Пробную версию можно загрузить по ссылке http://dview.dlink.com.tw/support_Download_ Trial_Version.asp. Дополнительная информация Если при установке сети возникли проблемы, пожалуйста, обратитесь к руководству пользователя, входящему в комплект поставки коммутатора. Руководство содержит большое количество правил,

Этот символ на продукте или упаковке означает, что в соответствии с нормами местного законодательства данный продукт в случае выхода из строя подлежит утилизации, и от него нельзя избавиться как от обычного бытового мусора. Отнесите устройство в ближайшую службу утилизации и переработки. При утилизации продукта и его упаковки таким образом обеспечивается защита окружающей среды и не наносится вред здоровью людей. Забота D-Link об окружающей среде Компания D-Link стремится максимально сократить негативное влияние своей деятельности на окружающую среду. Поэтому D-Link разрабатывает максимально экологичные продукты, используя легкоперерабатываемые и низкотоксичные материалы как для изготовления самих продуктов, так и их

Кроме того, D-Link рекомендует отключать устройства, если они не используются. Это обеспечит энергосбережение и сократит выброс в атмосферу углекислого газа. Более подробная информация об экологичной продукции D-Link доступна на сайте www.dlinkgreen.com51
