MANUALE UTENTE DGS1510 D-LINK

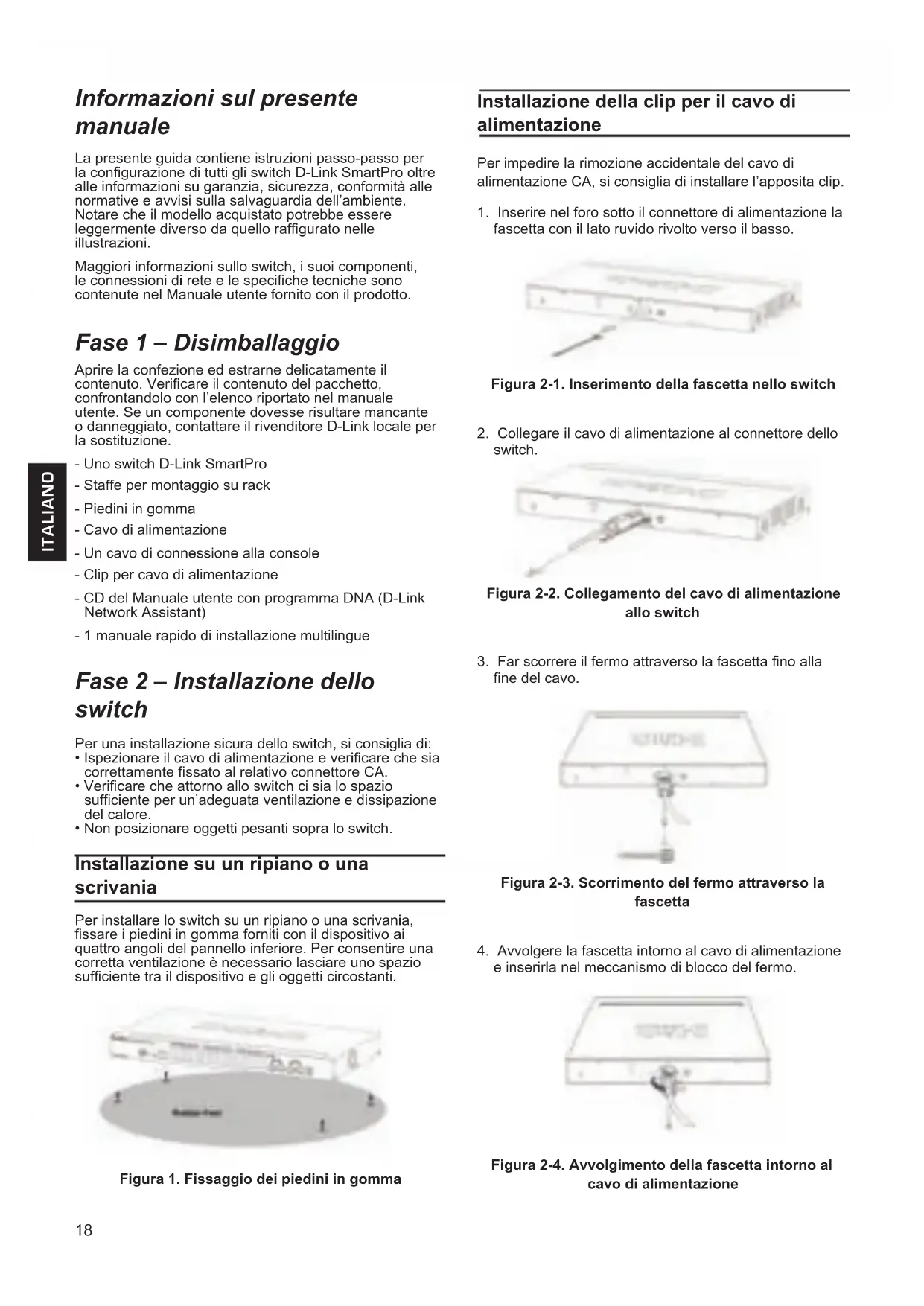

Informazioni sul presente manuale

La presente guida contiene istruzioni passo-passo per la configurazione di tutti gli switch D-Link SmartPro或者其他 informazioni su garanzia, sicurezza, conformità alle normative e avvisi sulla salvaguardia dell'ambiente. Notare che il modello acquistato potrebbe essere leggermente diverso da quello raffigurato nelle illustrazioni.

Maggiori informazioni sullo switch, i loro componenti, le connessioni di rete e le specifiche tecniche sono contente nel Manuale utente fornito con il prodotto.

Fase 1 - Disimballaggio

Apriere la confezione ed estrarne delicatamente il contentuto. Verificare il contento del pacchetto, confrontandolo con l'elenco riportato nel manuale utente. Se un componente dovesse risultare mancante o danneggiato, contattare il rivenditore D-Link locale per la sostituzione.

• Uno switch D-Link SmartPro
• Staffe per montaggio su rack
• Piedini in gomma
• Cavo di alimentazione
• Un cavo di connessione alla console
• Clip per cavo di alimentazione
• CD del Manuale utente con programma DNA (D-Link Network Assistant)
• 1 manuale rapido di installmente multilingue

Fase 2 - Installazione dello switch

Per una installatione sicura dello switch, si consiglia di:
- Ispezionare il cavo di alimentazione e verificare che sia correttamente fissato al relative connettore CA.
- Verificare che attorno allo switch ci sa lo spazio sufficiente per un'adeguata ventilazione e dissipazione del calore.
- Non posizionare oggetti pesanti sopra lo switch.

Installazione su un ripiano o una scrivania

Per installare lo switch su un ripiano o una scrivania, fissare i piedini in gomma forniti con il disposativo ai quattro angoli del pannello inferiore. Per consentire una corretta ventilazione è necessario lasciare uno spazio sufficiente tra il disposativo e gli oggetti circostanti.

Figura 1. Fissaggio dei piedini in gomma

Installazione della clip per il cavo di alimentazione

Per impedire la rimozione accidentale del cavo di alimentazione CA, si consiglia di installare l'apposita clip.

1. Inserire nel foro sotto il connettore di alimentazione la fascetta con il lato ruvido rivolto verso il basso.

Figura 2-1. Inserimento della fascetta nello switch

1. Collegare il cavo di alimentazione al connettore dello switch.

Figura 2-2. Collegamento del cavo di alimentazione allo switch

1. Far scorrere il fermoattraverso la fascetta fino alla fine del cavo.

Figura 2-3. Scorrimento del fermo atraverso la fascetta

1. Avvolgere la fascetta intorno al cavo di alimentazione e inserirla nel meccanismo di blocco del fermo.

Figura 2-4. Avvolgimento della fascetta intorno al cavo di alimentazione

1. Stringere la fascetta del fermo finché il cavo non risulta fissato.

Figura 2-5. Fissaggio del cavo di alimentazione

Installazione su rack

Lo switch più essere montato in un rack da 19 pollici, conforme allo standard EIA, posizionabile in un armadio elettrico. Fissare le staffe di montaggio ai pannelli laterali dello switch (una per lato) e fermarle con le viti fornite.

Figura 3. Fissaggio delle staffe di montaggio

Montare lo switch all'interno del rack,utilizzando le viti fornite con quest's ultimo.

Figura 4. Installazione dello switch all'interno del rack

Fase 3 - Collegamento del cavò di alimentazione CA

È ora possibile connettere il cavo di alimentazione CA al relativo connettore posto sul pannello posteriori dello switch e a una presa di corrente (preferibilmente dotata di messa a terra e protezione da sovratensioni).

Figura 5. Collegamento dello switch alla presa di corrente

Interruzione di corrente

Per precauzione, in caso di un'interruzione di corrente si consiglia di disconnettere lo switch. Riconnettere il disposativo quando l'erogazione di corrente elettrica torna alla normalità.

Opzioni di gestione

Questoistema più essere gestito fuori banda, tramite la porta della console presente sul pannello anteriore/ posteriori, oppure con connessione in banda tramite Telnet. L'utente ha inoltre la possibilità di scegliere una gestione basata su Web accessibile tramite browser web. A ciascuno switch deve averre assegnato il proprio indirizzo IP, utilizzato per la comunitàco con un gestore di rete SNMP o con un'altra applicazione TCP/IP (per esempio BOOTP; TFTP). L'indirizzo IP predefinito dello switch è 10.90.90.90. L'utente può modificare l'indirizzo IP predefinito dello switch per soddisfare le specifiche del proprio schemadi indirizzi di rete.

Interfaccia di gestione basata sul Web

Al termine dell'installazione fisica, è possibile configurare lo switch, monitorare il pannello dei LED e visualizzare graficamente le statistiche utilizzando un browser come Netscape Navigator (versione 6.2 o superiore) o Microsoft Internet Explorer (versione 5.0 o superiore).

Requisiti necessari per la configurazione del dispositivo:

• PC dotato di connessione Ethernet RJ-45
  Cavo Ethernet standard

Fase 1:

Collegare il cavo Ethernet a una delle porte poste sul pannello frontale dello switch e a una porta Ethernet del PC.

Figura 6. Connessione del cavo

Fase 2:

Per poter effettuire l'accesso e configurare lo switch tramite una connessione Ethernet, gli indirizzi IP del PC e dello switch devono essere compresi nelle stesso intervallo. Ad esempio, se l'indirizzo IP dello switch è 10.90.90.90, l'indirizzo IP del PC delve essere 10.x.y.z (dove x/y è un numero compreso tra 0 e 254 e z è un numero compreso tra 1 e 254), nella subnet mask deve essere 255.0.0.0.

Apriere il browser web e insere http://10.90.90.90 (indirizzo IP di default) nel Campo indirizzo. Premere .

Figure 7. Inserire I'indirizzo IP 10.90.90.90 nel browser

La configurazione Web è accessibileanchetramite la funzione DNA. Épossiblefareclicsulcollegamento ipertestuale IP dall'elenco di dispositivi nella funzione DNA per apreire la GUI Web dei dispositivi.

NOTA: L'indirizzo IP di default dello switch è 10.90.90.90 con subnet mask 255.0.0.0 e gateway di default 0.0.0.0

Fase 3:

Alla compara della finestra di dialogo riportata di seguito, lasciare i campi Nome utente e Password vuoti e scegliere la lingua dell'interfaccia di gestione basata su Web, quando fareblick su Login (Accedi).

Figura 8. Finestra di autenticazione dell'utente

Fase 4:

Prima di accedere alla Gestione basata su Web, la Procedure guidata assisterà l'utente nella configurazione rapida di alcune funzioni come, ad esempio, le informazioni IP e le impostazioni SNMP. Se non si desidera effettuare modifiche, fareclc su Esci per uscire dalla procedure guidata e avviare la gestione basata sul Web. Per informazioni dettagliate sulle funzioni della procedure guidata Smart Wizard,fare riferimento al relativo capitolo introductivo presente nel manuale dell'utente.

DNA (D-Link Network Assistant), incluso nel CD di installatione, è un programma per il rilevamento di smart switch con lo stesso segmento di rete L2 collegati al PC. Qesto strumento è in grado di supportare Windows 2000, Windows XP, Vista e Windows 7. DNA (D-Link Network Assistant) può essere installato in due diversi modi, ovverotramite il programma di esecuzione automatica incluso nel CD di installatione oppure manualmente.

Opzione 1: attenersi alla procedura seguente per installare DNA (D-Link Network Assistant)tramite il programma di esecuzione automatica incluso nel CD di installmente.

1. Inserire il CD nell'unità CD-ROM.
2. Il programma di esecuzione automatica si aprirà automaticamente.
3. Fare cli c sul pulsante "Installa DNA (D-Link Network Assistant) per avviare una procedura guidata in cui verranno illustrate tutte le fasi del processo.
4. Una volta installato, DNA è disponibile in Start > Programmi > D-Link > DNA.
5. É sufficiente connettere lo SmartPro Switch allo stesso segmento di rete L2 del proprio PC e utilizzare il protocollo DNA (D-Link Network Assistant) per individuare gli Smart Switch presenti.

Opzione 2: attenersi alla procedura seguente per installare manualmente DNA (D-Link Network Assistant).

1. Inserire il CD delle utilita nell'unità CD-ROM.
2. Nel menu Start del desktop di Windows fare cli su Computer.
3. Fare doppio clic sull'icona dell'unità CD-ROM/DVD-ROM per avviare il menu di esecuzione automatica oppure fare clic con il pulsante destro del mouse sull'unità per aprire la cartella. Selezionare DNA (D-Link Network Assistant) e fare doppio clic sul file setup.exe.
4. Attenersi alle istruzioni visualizzate per installare l'utilità.
5. Al termini, passare a Start > Programmi > D-Link > DNA per aprire DNA (D-Link Network Assistant).
6. É sufficiente connettere lo SmartPro Switch allo stesso segmento di rete L2 del proprio PC eutilizzare il protocollo DNA (D-Link Network Assistant) per individuare gli Smart Switch presenti.

Per informazioni dettagiate su DNA,fare riferimento al manuale dell'utente.

Connessione della porta della console

Per la connessione alla porta serialle, è necessario utilizzare lo speciale cavo per console. Tale cavo è incluso nella confezione del prodotto. Il cavo è indicato come cavo per connettori da RS-232 a RJ-45 ed è polarizzato in modo specifico per la connessione alla porta serialle di quello switch mediante la corretta configurazione di pin.

Per la connessione alla porta della console di quello switch, procedere come descripto di seguito:

1. Collegare l'estremità RS-232 del cavo per console alla porta seriale del PC di gestione.
2. Collegare l'estremità RJ-45 del cavo per console alla porta per console dello switch.
3. Aprire l'application HyperTerminal (o qualsiasi altri programma di emulazione terminali in grado di emulare una connessione a un terminale VT-100) sul PC di gestione e configurare le Proprietà di但这a connessione.

a. Il valore di bit al secondo delve essere parsi a 115200 baud.
b. Il valore di bit dati delve essere 8.
c. La parità deve essere impostata su Nessuna.
d. Il valore di biti di stop deve essere 1.
e. Il controllo di flusso deve essere impostato su Nessuno.

Figura 9. Proprietà della connessione Hyperterminal

1. É adesso possibile accendere lo switch per renderete disponibile l'accesso alla relativa Interfaccia da riga di commando (CLI, Command Line Interface).

Gestione Telnet

Gli utenti possono accedere allo switch tramite Telnet utilizing il prompt dei comandi del PC. Per accedervi dal proprio computer, gli utenti devono prima verificare che esista una connessione valida tra la porta Ethernet dello switch e il PC, quando fareblick su Start > Programmi > Accessori Prompt dei comandi sul computer. All'apertura della finestra relativa alla console, inserire il commando telnet 10.90.90.90 (a seconda dell'indirizzo IP configurato) e premere Invio sulla tastiera. A questo punto comparirà la schermata della console per l'Interfaccia della riga di commando dello switch. Lasciare vuoti i campi relativi a nome utente e password per utilizzare i valori predefiniti per lo switch, quando premere Invio.

Gestione basata su SNMP

É possibile gestire lo switch tramite D-Link D-View o qualsiasi altro programma per console compatible SNMP. Per gli switch gestiti mediante D-Link, la funzionalità SNMP è disabilitata come impostazione predefinita. Ilsystemadi gestione delle reti SNMP

D-View è uno strumento di gestione completo basato su standard, appositamente pensato per la gestione centralizzata della rete critica. D-View include utili strumenti per consentireagli amministratori di rete di gestire in modo efficace le configurazioni dei dispositivi, la tolleranza di erre, le prestazioni e la sicurezza.

D-Link offre Gratisamente il download della versione di prova di D-View per consentire la valutazione dei prodotti per 30 giorni. É possibile scaricare la versione di prova al seguente indirizzo: http://dview.dlink.com.tw/supportCDFDownload_Trial_Version.asp.

Ulteriori informazioni

In caso di problemi di configurazione della rete,fare riferimento alla Guida per l'utente fornita con quello switch. La Guida contiene molte altre regole, diagrammi, spiegazioni ed esempi per renderere la rete perfettamente operativa.

Per ulteriore supporto è possibile rivolgersiagliuffici D-Link il cui elenco è riportato nel retro della Guida per l'utente o è disponibile online. Per ulteriori informazioni sui prodotti D-Link o per la documentazione marketing, visitare il situ Web all'indirizzo http://www.dlink.com

Termini di garanzia

Per informazioni sulla garanzia limitata D-Link, visitare il site all'indirizzo http://warranty.dlink.com/

BeeDeHue

DaHHepeykoBOcTBoCoDEpKHTNoWArOBbIeNHCTpyKUIN No yctahOBke KOMMyTaTOPoB D-Link SmartPro, a TaKKe DOKymeHTaCUNHO,KACAIOUycO3KcNpyaTauNOHHbIX ycIOBn, npabOBbIX HOpM, 6e3OnaChOCTn I rapaHTmN. PoxaNyIcTA, NOMHInTe, YTO npno6peTeHHaBAMM MoDeIb MoKet CnErKa OTnNuAtbcr O Tn3O6paXeHHoB DAHHOM pyKOBoDCTBe.

3a 6oJee noIpo6Hou IHOpMaueNe O KOMMyTaTope, erO KOMNoHEHTax, NOkNIOUeHN K CeTN TExHNUeCKOcneuKauueNe, NOKaIyNCTa, ObpaTtTeCb K pyKOBOdCTBy NOIb3OBaTeJIa, BKNIOUeHHORO B KOMnNEKT NoCTABKn KOMMyTaTopa.

Waz1-PacnaKoBka

OTkpOHTe Kopo6ky n aKKypaTHo DoCTaHbTe ee coepxHMoe. IoxaanyIcTa, CBepbTecb Co CnNCKOM KOMIIKeTAtocTAbKN, pacNOJOKeHHbIM B pyKOBODCTBe NOIb3ObaTeJI. Ecnn KaKo-TO n3 3TNX 3NeMENTOB OTCyTCTByET nIN NOBpeKdE, IOXaanyIcTa, o6paTNTecb K npOdaBuY dIra 3aMeHbl.

• 1 kOMMyTaTop D-Link SmartPro
  -KpoHHTeINbI dIa MOHTaxa B CToiKy
• Pe3nHOBbIe HOxKn
• LHyp nHTaHn
  -1 KOHCOJIbHbI Ka6eJIb
  -3aKIMДЯKa6eJIЯNTaHnIa
• KomnakT-DnCK C pykoBocCTBOM NOIb3ObaTeY n yTuJInTOI DNA (D-Link Network Assistant)
• OJNO MyIbTnIa3bIuHoe pyKoBOdCTBO nO 6bIcTpO yCTaHOBKe

Ua2 2 - YcmaHo8ka KOMMymamopa

IЯ 6e3oNaCHO pa6ObTu n yCTaHOBKn KOMMyTaTopa Heo6xOAnMo cTeNaTb CneDyUOuNe WaHn:

Bn3yabHNO npOBepbTe cINIOBOI Ka6eIb N y6eIntecb B 6e3oNaChocTn erO nOdkJIuOHeHnK pa3beMy nITaHnN nepemehHoro ToKa
- Y6eIntecb, yTO BOKpyr KOMMyTaTopa DoCTaToHNOpOCTpaHCTBa DJIY BEHTINJRAU
He pa3meuataTe Tae Nn HarpeBaOuiece oBeKtbl Ha KOMMyTaTope

YcTaHOBka Ha cToI nII NOBepXHOCtB

Ipn yctaHOBKe KOMMyTaTopa Ha cToJ nnKakkyoH6ydb NOBepxHOCTb, Heo6XoIMO npKpeNtB K HemyNoCTaBJIeMbIe BMeCTe C Hm pe3nHOBBe HOKKn.CamokneIOUncEcr HOKKn KpeTcRa H dHe yCTpoiCTBa no erO yrJam. ObecneYbTe IOCTaTOOHoe npoCTpaHCTBOdnn BeHTINrMaNN MExdy YcTPOiCTBOM N O6bekTAMNBOKpyr Hero.

PucyHok 1. KpenneHne pe3nHOBbIX HOxEK

YcTaHOBka CTeJxKn IJa 3aKpePHeHna Ka6eIyNtAHn

Il presente prodotto appartiene alla classe A. Seutilizzato in ambiente domestico il prodotto cui possibile che l'utente debba assumere provvedimenti adeguati.

VCCI Warning

La presenza di quello significolo sul prodotto o sulla confazione del prodotto indica che, in conformità alle leggi e alle normative locali, quello prodotto non deve essere smalitto nei rifiuti domestici, ma avviato al riciclo. Una volta terminato il ciclo di vita utile, portare il prodotto presso un punto di raccolta indicate delle autorità locali. Alcuni quosti puniti di raccolta accettano gratuitoamente i prodotti da riciclare. Scegliendo di riciclare il prodotto e il relativo imballaggio, si contribuire a preservare l'ambiente e a salvaguardare la salute umana.

D-Link e l'ambiente

D-Link circa da sempre di ridurre l'impatto ambientale dei propri stabilimenti e dei propri prodotti. Allo scopo di ridurre al minimo tale impatto, D-Link progettà e realizzà i propri prodotti in modo che rispettino il più possibile l'ambiente, utilizzando materiali riciclabili a basso tasso di tossicità sua per i prodotti che per gli imballagli.

D-Link raccomanda di spegnere sempre i prodotti D-Link o di scollegare na spina quando non vengono utilizzati. In quello modo si contribuira a risparmiare energia e a ridurre le emissioni di anidride carbonica.

Per ulteriori informazioni sui prodotti e sugli imballaggi D-Link a ridotto impatto ambientale, visitate il site all'indirizzo www.dlinkgreen.com
