Marke	D-Link
Modell	DGS-1510
Kategorie	SmartPro Netzwerk-Switch
Produkttyp	Managed Ethernet Switch der Schicht 2
Abmessungen (ca.)	440 x 200 x 44 mm (19-Zoll-Rack-Montage)
Gewicht (ca.)	2,5 kg
Stromversorgung	100-240 V AC, 50-60 Hz, Netzkabel
Schnittstellen	Ethernet-Ports 10/100/1000, RJ-45-Konsolenport, Stromanschluss
Hauptfunktionen	Verwaltung über Web, Telnet, CLI und SNMP; VLAN, QoS, Spanning Tree, Link Aggregation, IGMP Snooping
Standard-IP-Adresse	10.90.90.90 (Subnetzmaske 255.0.0.0)
Enthaltene Software	DNA (D-Link Network Assistant) auf CD
Montage	Tischmontage (Gummifüße) oder 19-Zoll-Rackmontage (Halterungen enthalten)
Installation	Ethernet-Kabel und Stromversorgung anschließen; Konfiguration über den Browser
Wartung und Reinigung	Vor Reinigung Netzstecker ziehen; trockenes, weiches Tuch verwenden; keine Flüssigprodukte verwenden
Sicherheit	Ausreichende Belüftung sicherstellen; keine schweren Gegenstände darauf platzieren; geerdete Steckdose mit Überspannungsschutz verwenden
Ersatzteile und Reparierbarkeit	Keine vom Benutzer reparierbaren Teile; bei Störungen den D-Link-Support kontaktieren
Allgemeine Informationen	Beschränkte Garantie von D-Link (siehe http://warranty.dlink.com/); gemäß WEEE-Richtlinie recyceln
Betriebstemperatur	0 °C bis 40 °C
Betriebsfeuchtigkeit	5% bis 95% ohne Kondensation

Häufig gestellte Fragen - DGS1510 D-LINK

Wie setze ich den DGS-1510 Switch auf die Werkseinstellungen zurück?

Zum Zurücksetzen halten Sie die Reset-Taste (vorne oder hinten) etwa 10 Sekunden lang gedrückt, bis die LEDs blinken. Alternativ können Sie den CLI-Befehl reset factory-default über die Konsole verwenden.

Wie lautet die Standard-IP-Adresse des Switches?

Die Standard-IP-Adresse ist 10.90.90.90 mit einer Subnetzmaske von 255.0.0.0 und einem Standard-Gateway von 0.0.0.0.

Wie greife ich auf die Webverwaltungsoberfläche zu?

Verbinden Sie ein Ethernet-Kabel zwischen einem Port des Switches und Ihrem PC. Stellen Sie sicher, dass Ihr PC eine IP-Adresse im selben Bereich hat (z.B. 10.x.y.z). Öffnen Sie einen Browser und geben Sie http://10.90.90.90 ein. Lassen Sie die Felder Benutzername und Passwort leer und klicken Sie auf Anmelden.

Wie konfiguriere ich den Switch über Telnet?

Geben Sie in der Eingabeaufforderung Ihres PCs telnet 10.90.90.90 (oder die konfigurierte IP-Adresse) ein. Lassen Sie Benutzername und Passwort standardmäßig leer. Sie gelangen dann zur Befehlszeilenschnittstelle (CLI).

Was tun, wenn ich die IP-Adresse des Switches nicht kenne?

Verwenden Sie das auf der CD mitgelieferte Dienstprogramm DNA (D-Link Network Assistant). Installieren Sie es auf Ihrem PC, verbinden Sie den Switch mit demselben Netzwerk und starten Sie DNA, um alle D-Link Switches zu erkennen und deren IP-Adressen anzuzeigen.

Wie schließe ich ein Konsolenkabel an den Switch an?

Verwenden Sie das mitgelieferte Konsolenkabel (RS-232 auf RJ-45). Schließen Sie das RS-232-Ende an den seriellen Port Ihres PCs und das RJ-45-Ende an den Konsolenport des Switches an. Konfigurieren Sie Ihren Terminalemulator (HyperTerminal) mit: 115200 Baud, 8 Datenbits, keine Parität, 1 Stoppbit, keine Flusskontrolle.

Kann ich den Switch mit SNMP verwalten?

Ja, der Switch unterstützt SNMP. Standardmäßig ist SNMP deaktiviert. Sie können es über die Web-Oberfläche oder CLI aktivieren. D-Link bietet D-View, ein vollständiges SNMP-Verwaltungstool. Eine 30-Tage-Testversion ist unter http://dview.dlink.com.tw verfügbar.

Wie montiere ich den Switch in einem Rack?

Befestigen Sie die mitgelieferten Montagehalterungen mit den Schrauben an den Seiten des Switches. Setzen Sie dann den Switch in das 19-Zoll-Rack ein und befestigen Sie die Halterungen mit den passenden Schrauben an den Rackschienen. Sorgen Sie für ausreichende Belüftung.

Was tun bei einem Stromausfall?

Ziehen Sie vorsichtshalber den Netzstecker des Switches. Nach Wiederherstellung der Stromversorgung schließen Sie ihn wieder an. Der Switch startet mit seiner gespeicherten Konfiguration neu.

Wie reinige ich den Switch?

Ziehen Sie vor der Reinigung immer den Netzstecker des Switches. Verwenden Sie ein weiches, trockenes Tuch, um das Gehäuse abzuwischen. Verwenden Sie niemals Flüssigkeiten, Aerosole oder scheuernde Mittel, die die Komponenten beschädigen könnten.

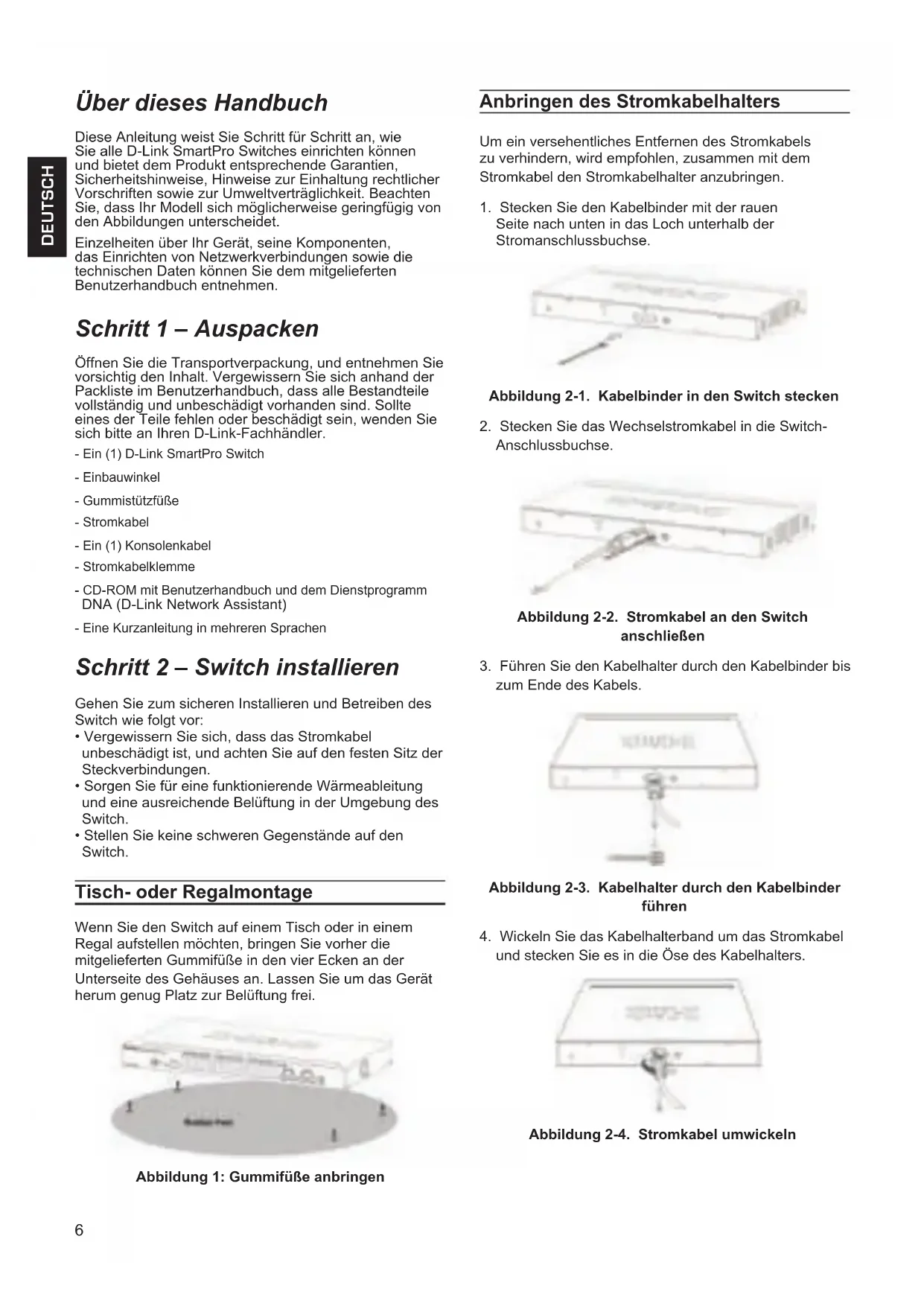

BEDIENUNGSANLEITUNG DGS1510 D-LINK

These Anleitung weist Sie Schritt fur Schritt an, wie Sie alle D-Link SmartPro Switches einrichten konnen und bietet dem Produkt entsprechende Garantien, Sicherheitshinweise, Hinweise zur Einhaltungrechtlicher Vorschriften sowie zur Umweltverträglichkeit. Beacheten Sie, dass Ihr Modell sich möglicherweise geringfügig von den Abbildungen unterscheidet.

Einzelheiten über Ihr Gerät, seine Komponenten, das Einrichten von Netzwerkverbindungen sowie die technischen Daten können Sie dem mitgelieferten Benutzerhandbuch entnehmen.

Schritt 1 - Auspacken

Öffnen Sie die Transportverpackung, und entnahmen Sie vorsichtig den Inhalt. Vergewissern Sie sich anhand der Packlste im Benutzerhandbuch, dass alle Bestandteile vollständig und unbeschädigt vorhanden sind. Solle eines der Teile fehlen oder beschädigt sein, wenden Sie sichitte an ihren D-Link-Fachhändler.

• Ein (1) D-Link SmartPro Switch
  -Einbauwinkel
  -Gummistutzfuße
• Stromkabel
• Ein (1) Konsolenkabel
• Stromkabelklemme
• CD-ROM mit Benutzerhandbuch und dem Dienstprogramm DNA (D-Link Network Assistant)
• Eine Kurzanleitung in mehreren Sprachen

Schritt 2 - Switch installieren

Gehen Sie zum sicheren Installieren und Betreiben des Switch wie folgt vor:

• Vergewissem Sie sich, dass das Stromkabel unbeschädigt ist, und achten Sie auf den festen Sitz der Steckverbindungen.
• Sorgen Sie für eine Funktionierende Wärmeableitung und eine ausreichende Belüfung in der Umgebung des Switch.
• Stellen Sie keine schweren Gegenstände auf den Switch.

Tisch- oder Regalmontage

Wenn Sie den Switch auf einem Tisch oder in einem Regal aufstellen möchten, bringen Sie vorher die mitgelieferten Gummifüsse in den vier Ecken an der Unterseite des Gehäuses an. Lassen Sie um das Gerät herum genug Platz zur Belüfung frei.

Abbildung 1: Gummifübe anbringen

Anbringen des Stromkabelhalters

Um ein versehentliches Entfernen des Stromkabels zu verhindern, wird empfohlen, zusammen mit dem Stromkabel den Stromkabelhalter anzubringen.

1. Stecken Sie den Kabelbinder mit der rauen Seite nach unten in das Loch unterhalb der Stromanschlussbuchse.

Abbildung 2-1. Kabelbinder in den Switch stecken

1. Stecken Sie das Wechselstromkabel in die Switch-Anschlussbuchse.

Abbildung 2-2. Stromkabel an den Switch anschließen

1. Führn Sie den Kabelhalter durch den Kabelbinder bis zum Ende des Kabels.

Abbildung 2-3. Kabelhalter durch den Kabelbinder führen

1. Wickeln Sie das Kabelhalterband um das Stromkabel und stecken Sie es in die Öse des Kabelhalters.

Abbildung 2-4. Stromkabel umwickeln

1. Ziehen Sie das Zugband der Kabelhalterung fest, bis das Stromkabel sicher und fest angebracht ist.

Abbildung 2-5. Stromkabel sicher befestigen

Rackmontage

Der Switch kann in einem 19-Zoll-Rack (EIA-Standardgroße) montiert und mit weiteren Geräten in einem Verkabelungsschrank installiert werden. Bringen Sie an jedem Seitenblech des Switch einen Einbauwinkel an, und schrauben Sie die Winkel mit den beiliegenden Schrauben fest.

Abbildung 3: Einbauwinkel anbringen

Montieren Sie danach den Switch im Einsatz mit den Schrauben, die Sie zu Ihr dem Rack erhalten haben.

Abbildung 4: Switch im Standardrack installieren

Schritt 3 – An die Stromversorgung anschließen

Schlieben Sie das Stromkabel an eine Steckdose (möglichst geerdet und mit Überspannungsschutz) und an den Netzanschluss auf der Rückseite des Switch an.

Abbildung 5: Switch an die Stromversorgung anschließen

Stromausfall

Aus Sicherheitsgrunden sollen Sie bei einem Stromausfall den Netzsteckerziehen. Ist die Stromversorgung wieder gewährleistet, konnen Sie den Netzstecker des Switch weiter einstecken.

Managementoptionen

Sie können für diese Systeme eine Out-of-Band-Verwaltung über den Konsolenport der Vorder-/Rückseite oder eine In-Band-Verwaltung mithilfe von Telnet vornehmen. Sie können aber auch das webbasierte Management wahlen, auf das Sie über einen Webbrowser zugreifen können. Jedem Switch muss eine eigene IP-Adresse zugewiesen werden, die für die Kommunikation mit einem SNMP-Netzwerkverwaltungsprogramm oder einer anderen TCP/IP-Anwendung (beispielsweise BOOTP, TFTP) verwendet wird. Die standardmaßige IP-Adresse des Switch lautet 10.90.90.90. Sie können die standardmaßige IP-Adresse des Switch gemäß den Anforderungen Ihres Netzwerkadressensystems ändern.

Die webbasierte Management-Benutzeroberfläche

Nach erfolglicher Installation konnen Sie den Switch konfigurieren, die LED-Anzeigen überwachen und Statistiken grafisch über einen Webbrowser anzeigen halten, z. B. mit Netscape Navigator (Version 6.2 und hoher) oder Microsoft Internet Explorer (Version 5.0 und hoher).

Sie benötigen das folgende Zubehör, um mit der Webkonfiguration Ihres Geräts zu beginnen:

Einen PC mit einem RJ-45-Ethernet-Anschluss
- Ein Standard-Ethernetkabel

Schritt 1

Verbinden Sie das Ethernetkabel mit einem beliebigen Anschluss auf der Vorderseite des Switch und mit dem Ethernetanschluss an Ihrm PC.

Abbildung 6: Ethernetkabel anschließen

Schritt 2

Zur Anmeldung und um den Switch über eine Ethernet-Verbindung zu konfigurieren, muss der PC eine IP-Adresse im gleichen Adressenbereich wie der Switch aufweisen. Beispiel: Wenn der Switch die IP-Adresse 10.90.90.90 hat, sollen der PC die IP-Adresse 10.x.y.z haben (wobei x/y eine Zahl zwischen 0 ~ 254 und z eine zwischen 1 ~254 ist) und eine Subnetmaske 255.0.0.0.

Öffnen Sie ihren Webbrowser, und geben Sie http://10.90.90.90 (die werkseitige Standard-IP-Adresse) in die Adresszeile ein. Drücken Sie anschließend die Eingabetaste.

Abbildung 7: IP-Adresse 10.90.90.90 in den Webbrowser eingeben

Zugriff auf die webbasierte Konfiguration ist ebenfalls über den Assistenten (DNA) möglich. Sie können auf den IP-Hyperlink in der Geräteleiste im DNA klichen, um die webbasierte grafische Benutzzeroberfläche der Geräte zu öffnen.

HINWEIS: Die werkseitige Standard-IP-Adresse des Switch lautet 10.90.90.90, die Subnetzmaske 255.0.0.0 und das Standard-Gateway 0.0.0.0

Schritt 3

Sobald das folgende Dialogfenster für die Anmeldung erscheint,lassen Sie das Feld zur Eingabe des Benutzernamens und das Kennwortfeld leer und wahlen Sie die Sprache der webbasierten Management-Benutzeroberfläche. Klichen Sie dann auf Login (Anmelden).

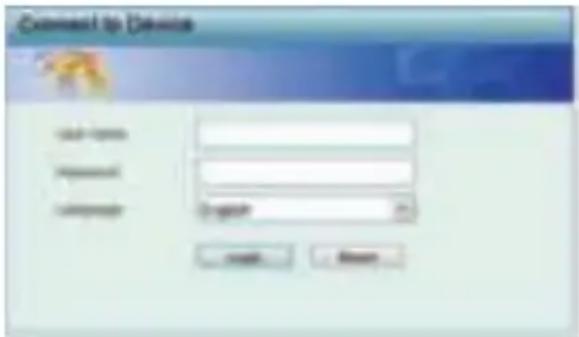

Abbildung 8: Benutzerauthentifizierung

Schritt 4

Bevor Sie jedoch das webbasierte Management verwenden, gibt Ihnen der Assistant (Smart Wizard) Anleitungen zur schllen Konfiguration einiger Funktionen, wie z. B. IP-Informationen und SNMP-Einstellungen. Wenn Sie keine Änderungen geplant haben, klichen Sie auf Exit (Beenden), um den

Assistenten zu beenden und auf die webbasierte Management-Benutzeroberfläche zuzugreifen. Genaue Beschreibungen der Funktionen des Assistenten finden Sie in der Einführung zum Smart Wizard im Benutzerhandbuch.

Bei dem DNA (D-Link Network Assistant), dem Netzwerkassistenten von D-Link, handelt es sich um ein Suchprogramm, mit denen Hilfe die mit Ihrpm Verbundenen Smart Switches mit dem gleichen L2-Netzwerkssegment gesucht und erkannt werden. Das Programm befindet sich auf der Installations-CD. Es understands Windows 2000, XP, Vista und Windows 7. Für die Installation des DNA konnen Sie das autorunProgramm auf der Installations-CD (Option 1) oder die manuelle Installation (Option 2) verwenden.

Option 1: Gehen Sie zur Installation des DNA mithilfe des autorun-Programms auf der Installations-CD wie folgt vor.

1. Legen Sie die CD in Ihr CD-ROM-Laufwerk.
2. Das autorun-Programm wird automatisch aufgerufen.
3. Klichen Sie einfach auf "Install DNA (D-Link Network Assistant)" (DNA installieren). Ein Installationsassistant führt Sie dann durch den Installationsprozess.
4. Nach erfolglicher Installation finden Sie den DNA unter Start >Programme >D-Link >DNA.
5. Verbinden Sie einfach den SmartPro Switch mit dem gleichen L2 Netzwerksegment Ihres PCs und verwenden Sie den DNA (D-Link Netzwerkassistenten) zumuchen und Erkennen der Smart Switches.

Option 2: Gehen Sie zur manuellen Installation des DNA (D-Link Network Assistant) wie folgt vor.

1. Legen Sie die Hilfsprogramm-CD in Ihr CD-ROM-Laufwerk ein.
2. Wahlen Sie die Option Computer vom Startmenu auf dem Windows Desktop.
3. Doppelklicken Sie auf Ihr CD-ROM/DVD-ROM-Laufwerk, um das autorun-MENU zu starten, oder klichen Sie mit der rechten Maustaste auf das Laufwerk, um den Ordner zu öffnen. Wahlen Sie DNA (D-Link Network Assistant) aus und doppelklicken Sie auf die Datei setup.exe.
4. Folgen Sie den auf dem Bildschirm angezeigten Anweisungen, um das Hilfsprogramm zu installieren.
5. Klichen Sie nach Durchführung des Installationsvorgangs auf Start > Programme > D-Link > DNA und öffnen Sie den DNA (D-Link Network Assistant).
6. Verbinden Sie einlich den SmartPro Switch mit dem gleichen L2 Netzwerksegment Ihres PCs und verwenden Sie den DNA (D-Link Netzwerkassistenten) zum Suchen und Erkennen der Smart Switches.

Genaue Informationen zum DNA finden Sie im Benutzerhandbuch.

Anschluss des Konsolenports

Zum Anschluss an den seriellen Port muss ein spezialles Konsolenkabel verwendet werden. Dieses Kabel ist im Lieferumfang these Products enthalten. Es wird hier als RS-232-to-RJ-45 Verbindungskabel bezeichnet, dessen spezielle Pinbelegung zum Anschluss an den seriellen Port these Switch unter Verwendung der korrekten Pinkconfiguration dient.

Gehen Sie wie folgt vor, um eine Verbindung zu dem Konsolenport des Switch herzustellen:

1. Schließen Sie das RS-232-Ende des Konsolenkabels an den seriellen Port des Management-PCs an.
2. Schließen Sie das RJ-45-Ende des Konsolenkabels an den Konsolenport des Switch an.
3. Öffnen Sie die HyperTerminal-Application auf dem Management-PC (oder ein anderes Terminal-Emulationsprogramm, das in der Lage ist, eine VT-100 Terminalverbindung zu emulieren) und konfigurieren Sie die Eigenschaften dieser Verbindung.

a. Der Wert für Bits pro Sekunde sollte 115200 Baud sein.
b. Der Wert für die Datenbits sollte 8 sein.
c. Die Parität sollte 'None' (Keine) sein.
d. Der Wert für Stoppbits sollte 1 sein.
e. Die Datenflusssteuerung sollte 'None' (Keine) sein.

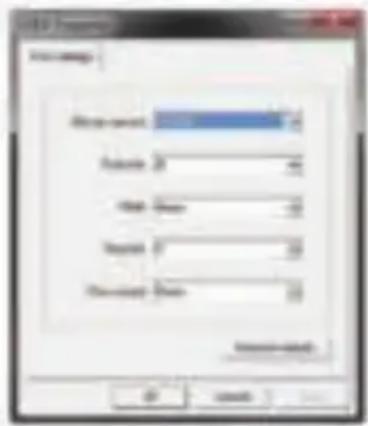

Abbildung 9. Verbindungseigenschaften des Hyperterminal

1. Der Switch kann nun eingeschaltet werden und die Befehlszeilenschnittstelle (CLI) des Switch ist verfügbar.

Das Telnet-Management

Zugriff auf den Switch ist auch über Telnet mithilfe der Eingabeaufforderungsfunktion (Befehlszeile) Ihr's PCs möglich. Dazu müssen Sie zunachst sicherstellen, dass über den Ethernet-Port des Switch und Ihr'm PC eine Verbindung besteht. Klichen Sie dann auf Ihr Computer auf Start > Programme > Zubehor > Eingabeaufforderung. Sobald das Konsolen-Fenster geöffnet ist, geben Sie den Befeh telnet 10.90.90.90 (abhängig von der konfigurierten IP-Adresse) ein und drucken Sie auf die Eingabetaste auf Ihrer Tastatur. Damit wird das Hauptfenster der Console für die Befehlszeilen-Schnittstelle geöffnet. Lassen Sie

die Felder für den standardmäßigen Benutzernamen und das Kennwort für den Switch leer und drücken Sie auf die Eingabetaste.

Das SNMP-basierte Management

Der Switch kann mit D-Link D-View oder jedem SNMP-kompatiblen Konsolenprogramm verwaltet werden. Die SNMP-Funktion ist für Switches, die mit D-Link verwaltet werden, standardmäßig deaktiviert. Bei dem D-View SNMP Network Management System handelt es sich um ein umfassendes, auf entsprechenden Standards basierendes Management Tool, das einer unternehmens- und geschäftskritischen zentralen Netzwerkverwaltung dient. D-View bietet nutzliche Funktionen, die Netzwerkadministratoren die effektive Durchführung und Verwaltung von Gerätekonfigurationen, Fehlertoleranzen, Performance- und Sicherheitsoptionen ermögen. D-Link stellt Ihnen D-View als kostenlose Testversion zur frei en Beurteilung des Produkts für den Zeitraum von 30 Tagen zur Verflügung. Sie konnen die Testversion herunterlagen von: http://dview.dlink.com.tw/supportDownload_Trial_Version.asp.

Weitere Informationen

Wenn beim Einrichten Ihres Netzwerks Probleme aufreten sollenen, schlagen Sieitte im Benutzerhandbuch nach, das mit dem Switch gefelert wurde. Hier finden Sie weitere Regeln, Diagramme, Erläuterungen und Beispiele, die Ihnen bei der Inbetriebnahme Ihres Netzwerks halten.

Weitere Hilfe und Unterstützung steht Ihnen von unseren auf der Rückseite des Benutzerhandbuchs aufgeführten Niederlassungen oder online zur Verfügung. Wenn Sie an weiteren Einzelheiten zu den Produkten oder an Marketinginformationen von D-Link interessiert sind, besuchen Sieitte die Website http://www.dlink.com

Garantiebestimmungen

Informationen zur eingeschränkten Garantie auf Lebenszeit für Produkte von D-Link finden Sie unter http://warranty.dlink.com/

Dies ist ein Produkt der Klasse A. Im Wohnbereich kann diese Produkte Funktionierungen verursachen. In dieser Fall kann vom Benutzer verlangt werden, angemessene Massnahmen zu ergreifen.

Precaución!

Dieses Symbol auf dem Produkt oder der Verpackung weist daraufhin, dass这点 Produkt gemäß bestehender ortlicher Gesetze und Vorschriften nicht über den normalen Hausmüll entsorgt werden sollen, sondern einer Wiederverwertung zuzuführen ist. Bringen Sie esitte zu einer von ihrer Kommunalbehörde entsprechend amtlich ausgewiesenen Sammelstelle, sobald das Produkt das Ende seiner Nutzungsdauer erreicht hat. Für die Annahme solcher Produkte erheiten eine dieser Stellen keine Gebühren. Durch ein auf diese Weise durchgeführtes Recycling des Produkts und seiner Verpackung halten Sie, die Umwelt zu schonen und die mensliche Gesundheit zu schützen.

D-Link und die Umwelt

D-Link ist sich den möglichen Auswirkungen seiner Geschäftstätigkeiten und seiner Produkte auf die Umwelt bewusst und fühlt sich verpflichtet, diese entsprechend zu misunderstand. Zu dieser Zweck entwickelt und stellt D-Link seine Produkte mit dem Ziel großmöglicher Umweltaffreundlichkeit her und verwendet wiederverwertbare, schadstoffarme Materialien bei Produktherstellung und Verpackung.

D-Link empflicht, ihre Produkte von D-Link, wenn nicht in Gebrauch, immer auszuschalten oder vom Netz zunehmen. Auf diese Weise halten Sie, Energie zu sparen und CO2-Emissionen zu reduzieren. Wenn Sie mehr über unsere umweltgerechten Produkte und Verpackungen wollen,möhlen,finden Sie entsprechende Informationen im Internet unter www.dlinkgreen.com.
